Передняя подвеска Рено Логан: схема, ремонт ходовой

Как устроена передняя ходовая

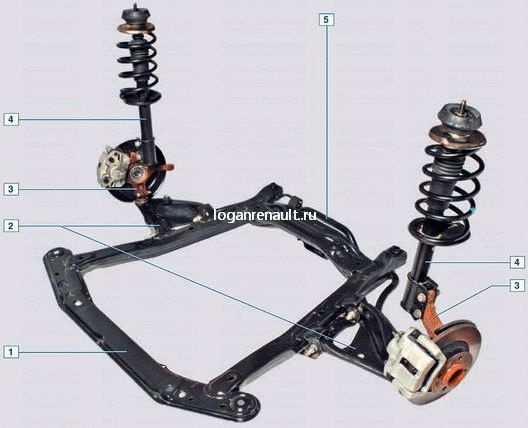

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлент-блоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизаторная стойка; 5 — штанга стабилизатора поперечной устойчивости

Здесь применяется независимая подвеска и передние стойки типа «МакФерсон» (MacPherson), состоящие из пружин и телескопических амортизаторов, которые призваны гасить колебания колёс при езде, не передавая их на кузов. К кузову, своим верхним концом амортизационная стойка прикреплена через резинометаллической основы, а снизу к передней ступице с помощью приваренного кронштейна и двух болтов. На внешней стороны ступицы установлены подшипники, суппорты и тормозные диски. Передние ступицы прикреплены к нижним рычагам через шаровые опоры.
В амортизационной стойке находится амортизатор. В середине амортизационной стойки прикреплена упорная чашка, в которую упирается витая амортизационная пружина надетая на стойку. Сверху пришина также упирается в опорную чашку.

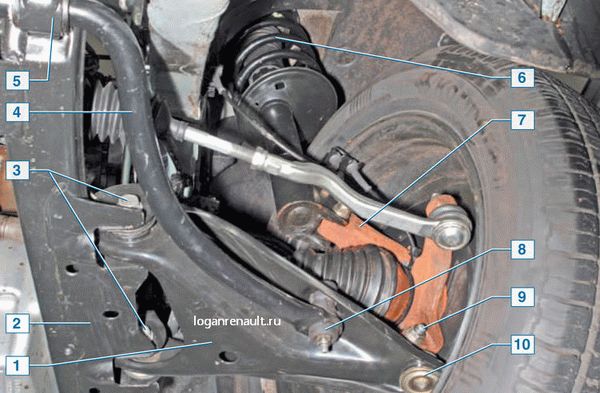

Устройство передней подвески Рено Логан (вид на автомобиле) : 1 — рычаг подвески; 2 — подрамник; 3 — болт крепления рычага подвески к подрамнику; 4 — стабилизатор поперечной устойчивости; 5 — скоба крепления штанги стабилизатора к подрамнику; 6 — амортизаторная стойка; 7 — поворотный кулак; 8 — элементы крепления штанги стабилизатора к рычагу; 9 — стяжной болт поворотного кулака и пальца шаровой опоры; 10 — шаровая опора

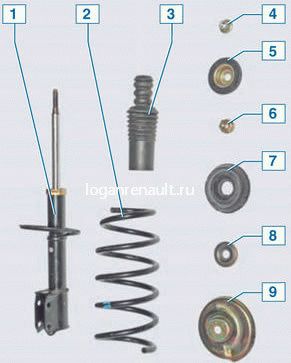

Устройство передней амортизаторной стойки: 1 — телескопическая стойка; 2 — пружина амортизатора; 3 — буфер хода сжатия амортизатора с резиновым чехлом; 4 — гайка крепления амортизаторной стойки к кузову; 5 — опорная шайба; 6 — гайка крепления верхней опоры; 7 — верхняя опора стойки; 8 — подшипник верхней опоры; 9 — верхняя упорная чашка пружины

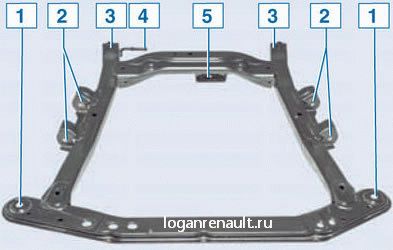

Общий вид подрамника передней подвески: 1 — передние отвестия для болтов крепления подрамника к кузову; 2 — кронштейны для крепления рычага подвески; 3 — отверсия для задних болтов крепления подрамника, а также стабилизатора поперечной устойчивости; 4 — кронштейн для крепления резиновой подушки подвески выхлопной системы; 5 — крепление для задней опоры силового агрегата

Подрамник, который является как бы каркасом подвески, прикреплён к кузову автомобиля четырьмя силовыми болтами. Сзади к подрамнику прикреплены скобы (5) для крепления штанги стабилизатора поперечной устойчивости. Рычаг подвески (1) прикреплён к подрамнику двумя болтами (3). Шаровая опора запресована в отвестие рычага подвески (10) и прикреплена стяжным болтом у поворотному кулаку передней подвески (9)

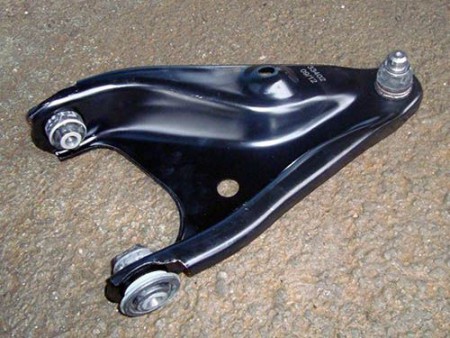

Рычаг передней подвески:
1 — рычаг; 2 — чехол опоры; 3 — шаровая опора (впрессована в рычаг) ; 4 — сайлент-блок

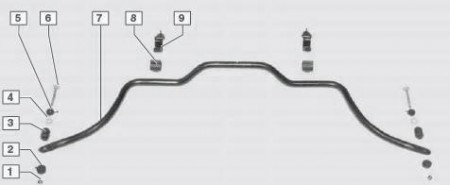

Стабилизатор поперечной устойчивости: 1 — гайка; 2 — нижняя резиновая втулка; 3 — промежуточная резинометаллическая втулка; 4 — пластмассовая шайба; 5 — верхняя резиновая втулка; 6 — винт; 7 — штанга стабилизатора; 8 — подушка штанги стабилизатора; 9 — скоба крепления к подрамнику

Штанга стабилизатора (7) поперечной устойчивости имеет гнутую форму и изотавливается из специальной стали. С помощью скоб и резиновых подушек (8,9) крепится к подрамнику. Её концы соеденены с рычагом подвески.

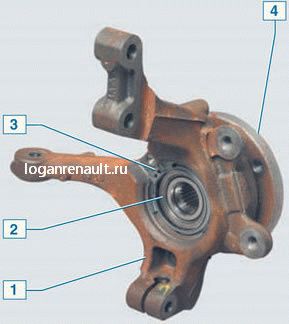

Ступичный узел переднего колеса: 1 — поворотный кулак; 2 — подшипник ступицы; 3 — установочное кольцо датчика скорости; 4 — ступица колеса

Ступичные подшипники установленные на моделях с ABS отличаются от подшипников моделей без ABS, и не могут быть взаимозаменены. Гайки подшиников одинаковые.

Колесные подшипники со временем изнашиваются, это может привести к ухудшению управляемости.
Поднимите автомобиль на подъёмнике. Проверьте наличие свободного хода в подшипниках, попытавшись переместить колесо вперед и назад на ступице. Также проверните колесо и убедитесь, что оно вращается плавно, без заеданий.
При обнаружении свободного хода в ступице или если колесо не вращается плавно, колесные подшипники необходимо снять и проверить на предмет наличия следов износа и повреждений.

Какова же надежность

Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.

Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.

Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».

Для поддержания ресурсной планки на должном уровне и снижения до минимума вмешательства в ходовую часть рекомендуем склониться к приобретению и монтажу только оригинальных элементов.

Отдельно затронем ступичные подшипники и ШРУС в сборе с полуосями. Ресурсная составляющая этих деталей способна «перевалить» за 100 тыс. км.

Внешние признаки возможных неисправностей

Треск при повороте руля на месте — вышли из строя опорные подшипники.
Раскачивание автомобиля на кочках, при повороте и торможении — механическое повреждение и износ амортизаторов.
Вибрации, ухудшение курсовой устойчивости, снижения клиренса — проседание пружин или облом витков.
Рено Логан рыскает по дороге, на скорости возможны вибрации на руле — износ рулевых наконечников.
При проезде неровностей ходовка стучит — выработка шаровой опоры.
Во время движения Logan уводит в сторону — механическое повреждение или деформации рычага, подрамника, стабилизатора поперечной устойчивости.
Крены кузова при повороте, ухудшение курсовой устойчивости — износ втулок стабилизатора и элементов крепления штанги.
При проезде неровностей машина издаёт посторонние звуки — износ сайлентблоков.
Гул, увеличивающийся пропорционально скорости — негодность ступичного подшипника.
Треск со стороны колеса при повороте — износ шарнира равных угловых скоростей.
Появление вибраций на скорости — неправильная балансировка колёс.

Нужно помнить, что внешние симптомы являются всего лишь косвенными показателями неисправностей ходовой части Рено Логан. Если признаки неправильной работы ШРУСа или ступичного подшипника с большой долей вероятности указывают на причину неисправности, то определить, откуда доносится зловещий стук, бывает очень непросто. Точная диагностика и выявление неисправных узлов подвески Логан осуществляется с помощью конкретных методов.

Определение неисправности

О повреждении опоры стойки говорит разница расстояния между верхней опорой и стаканом. Расстояние на обоих стаканах должно быть примерно одинаковым: 1–1.5 см. Руль должен стоять ровно! Попросите помощника покрутить рулевое колесо, а сами положите руку на опору. Треск и заедания свидетельствуют о неисправности подшипника.
Покачайте автомобиль поочерёдно с каждой стороны — исправный амортизатор сразу погасит колебания. Осмотрите его на предмет подтёков и механических повреждений.
Приложите усилия, чтобы расшатать тягу рулевого наконечника и шаровую опору. Такой тип шарнирного соединения предполагает плавное движение в стороны. Вертикального люфта быть не должно! Проделайте подобную процедуру со штангой стабилизатора. Люфт будет свидетельствовать об износе втулок на Logan. Проверку стоек стабилизатора лучше делать, когда автомобиль стоит на ровной поверхности.
Визуально осмотрите сайлентблоки: они не должны быть порванными. Отслоение втулок можно проверить, пошатав рычаг. Даже малейший люфт свидетельствует о необходимости ремонта.
По фотографиям новых деталей сравните вид тяги стабилизатора, подрамника и рычага на предмет механических деформаций. Узлы и типы соединения задней подвески проверяются по схожему типу.

Подобного рода диагностику может сделать не только специалист СТО, но и начинающий автомобилист у себя в гараже. В процессе поможет руководство по ремонту, где для большей наглядности приведены фото.

Logan — бюджетная модель. Производитель позаботился о том, чтобы ремонт и диагностика автомобиля осуществлялись максимально просто и дёшево.

Ремонт передней подвески Рено Логан

Модель Renault Logan — автомобиль, пользующийся широким спросом у отечественных автолюбителей. Его преимущества — надежность, достойный уровень комфорта и приспособленность подвески к российским дорогам. Несмотря на это, ходовая часть машины нуждается в периодическом обслуживании — ремонте и замене неисправных элементов. Такой подход гарантирует продление срока службы ключевых узлов, а также снижение риска выхода из строя смежных элементов. Как диагностировать неисправность элементов ходовой части? В какой последовательности, и с учетом каких правил делать ремонт передней подвески Рено Логан?

Замена стабилизатора поперечной устойчивости

Резиновые детали стабилизатора поперечной устойчивости Логан – это подушки и втулки. Их нужно менять при растрескивании, вспучивании и разрыве резины, а также при чрезмерном износе, при котором люфтят соединения элементов.

Подвесьте переднюю подвеску машины, подняв ее домкратами или подъемником. Перед откручиванием гайки крепления штанги стабилизаторы к рычагу передней подвески хорошенько счистите с головки винта загрязнения, так как вам придется вставить сюда ключ.

Если ключ войдет не целиком, вы можете повредить винт или ключ при откручивании гайки. Дело в том, что резьбовое соединение обычно сильно повреждено коррозией.

Стабилизатор поперечной устойчивости передней части подвески состоит из:

гайка;
резиновая втулка нижняя;
промежуточная втулка резинометаллическая;
пластиковая шайба;
верхняя втулка из резины;
винт;
штанга стабилизатора;
подушка штанги;
скоба.

Используя накидной ключ, открутите гайку, которая держит штангу стабилизатора на рычаге передней подвески. При этом держите винт, предупреждая проворачивание. Снимите нижнюю втулку из резины. В углублении торца, который обращен к гайке, находится металлическая шайба.

Вытащите винт с верхней резиновой втулкой и шайбой из пластика. Рукой потяните конец штанги вниз и вытащите резинометаллическую втулку №3. Точно так же демонтируйте элементы крепления штанги стабилизатора к рычагу.

Установите новые запчасти в обратной последовательности, затягивая гайки всех винтов штанги стабилизатора, но не переусердствуйте. При установке промежуточной втулки нужно ориентировать ее вверх пазами, которые расположены на внешней части втулки.

Чтобы заменить подушку штанги стабилизатора возьмите головку с удлинителем и выкрутите болт, который держит скобу подушки и подрамник на кузове. Накидным ключом выкрутите гайку, фиксирующую скобу подушки на подрамнике. Опустите скобу. Выводя шпильку из отверстия подрамника и демонтируйте скобу, вытащив передний ее конец из паза подрамника.

Демонтируйте со штанги подушку и установите новую подушку штанги стабилизатора в обратной последовательности. Точно так же замените подушку с другой стороны. Если нужно снять штангу, отсоедините ее от рычагов подвески с двух сторон и снимите скобы. Осмотрите штангу на предмет глубокого абразивного износа в точках установки подушек.

Глубокий износ повышает риск перелома штанги, а затем установите штангу стабилизатора на место в обратной последовательности.

Замена рычага спереди

Иногда при ремонте ходовой Рено Логан своими руками требуется замена или снятие рычага, например, при замене шаровой или сайлентблоков. Подвесьте переднюю часть машины – обязательно два колеса сразу. Если вывесите только одно, стабилизатор помешает демонтировать рычаг, поджав элементы подвески. Как выглядит левый рычаг смотрите на картинке. Он состоит из следующих элементов:

сам рычаг;
чехол опоры;
шаровая;
сайлентблок.

Отсоедините крепление штанги от рычага Логана и демонтируйте грязезащитный щиток двигателя. Открутите гайку стяжного болта соединения поворотного кулака и шаровой опоры, держа болт ключом.

Вытащите болт и выбейте его. При помощи надежной шлицевой отвертки или специальной лопатки разожмите соединение поворотного кулака и пальца шаровой. Упритесь монтажной лопаткой на поворотный кулак и отожмите рычаг вниз, выведя палец шаровой из отверстия поворотного кулака. При помощи головки ослабьте затяжку болта, который держит кронштейн подрамника на кузове. Открутите гайку крепления кронштейна подрамника и демонтируйте его с переднего болта, на котором держится рычаг на подрамнике.

С помощью накидного ключа открутите гайку переднего болта рычага, держа болт головкой подходящего размера. Вытащите болт и выбейте его оправкой. Открутите заднюю гайку крепления рычага и вытащите болт. Демонтируйте рычаг и установите в обратной последовательности новый или проведите другие работы по ремонту ходовой Рено Логан своими руками.

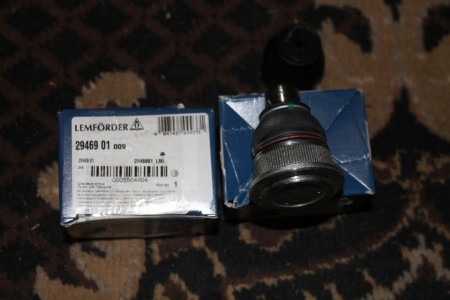

Замена шаровой

Шаровая опора Рено Логан требует замены при повреждении защитного чехла или возникновении люфта в шарнире. Демонтируйте рычаг передней подвески в сборе с шаровой. Попеременно с разных сторон подденьте шлицевой отверткой корпус опоры под буртик, а затем выпрессуйте шаровую из отверстия рычага, опираясь на его ребро. Осмотрите проушину на предмет разрывов и трещин – ничего подобного быть не должно.

Перед монтажом новой шаровой хорошенько очистите посадочное отверстие от коррозии и грязи. Подложите инструментальную головку или трубу подходящего диаметра под рычаг и вставьте новую шаровую. Ударами молотком по оправке или головке запрессуйте опору в отверстие рычага. Последующая сборка производится в обратной последовательности.

Замена ступичного подшипника автомобиля Рено

Ходовая Рено Логан требует периодической замены ступичного подшипника. Это требуется при его износе или демонтаже ступицы, так как при этом подшипник неизбежно повредится. Устройство ступичного узла переднего колеса можете рассмотреть на картинке, а состоит он из:

поворотный кулак;
ступичный подшипник;
установочное кольцо датчика скорости;
ступица.

Перед работой затяните ручник и включите первую передачу, подставив упоры под колеса. Открутите гайку ступичного подшипника. Если вам не удастся это сделать из-за проворота колеса, затормозите машину, нажав педаль тормоза и держа ее (попросите сделать это помощника). Далее подвесьте и снимите колесо. Демонтируйте датчик скорости вращения колеса, диск и защиту тормозного механизма. Отсоедините наконечник тяги от поворотного кулака и выведите палец шаровой из отверстий кулака. Отсоедините амортизатор от поворотного кулака и демонтируйте последний со шлицевого хвостовика корпуса внешнего шарнира. Уприте поворотный кулак на тиски и ударами молотком через головку или оправку по торцу ступицы выпрессуйте ее. Внутреннее кольцо подшипника при этом останется на ступице.

Подденьте защитную шайбу отверткой, освободив сальник подшипника, и демонтируйте ее. Зажмите фланец в тисках и вставьте зубило между торцами внутреннего кольца и буртиком ступицы. Ударами молотка сдвиньте внутреннее кольцо по ступице. В появившийся зазор вставьте захваты съемника и спрессуйте кольцо со ступицы.

Используя щипцы для демонтажа стопорных колец вытащите кольцо подшипника из канавки поворотного кулака. Специальным съемником демонтируйте подшипник из поворотного кулака. Подшипник можете выпрессовать ударным способом. Уприте кулак на губки тисков. Ударами по торцу внешнего кольца через головку или оправку выпрессуйте подшипник из кулака. Перед монтажом нового подшипника очистите посадочное место в кулаке и канавку для стопорного кольца. Зачистите надфилем на ступице забоины, оставшейся от зубила.

Перед запрессовыванием ступичного подшипника вложите в отверстие установочное кольцо датчика скорости вращения колеса. Ориентируйте кольцо в отверстии кулака таким образом, чтобы держатель датчика расположится в пазе кулака.

После установки винта чашечного съемника с опорной шайбой вставьте новый подшипник в отверстие. Запрессуйте подшипник, приложив усилие через чашку съемника. Шайба при этом должна опереться на поворотный кулак.

После установки подшипника вставьте стопорное кольцо в канавку. После этого запрессуйте ступицу в подшипник. При этом чашка съемника должны опереться на торец внутреннего кольца. Последующая сборка и установка производится в обратном порядке.

Видео

Данная информация будет полезной тем, кто занимается самостоятельным обслуживанием Рено Логан. Вместе с этим, знание того, как устроена передняя подвеска позволит четче понимать физику процесса и функционирования самих подвесок.

Заключение

Как мы здесь определили, конструктивные решения, которые присутствуют в таких элементах ходовых частей автомобиля Renault Logan, как передняя подвеска и соответственно задняя подвеска, относительно просты и не способны склонить владельца к крупным растратам в случае ремонта. Схема подвески поможет вам с ремонтом. Надежность практически всех замененных узлов будет напрямую зависеть от качественных кондиций деталей. В связи с этим, рекомендуем останавливать выбор только на оригинальных продуктах.
