Регулировка клапанов Гранта (8 клапанная): советы мастера

Зачем регулировать

В ГРМ инженеры предусмотрели зазор между кулачком на распределительном валу и стержнем клапана. При чрезмерном зазоре клапан не сможет открыться полностью. Если он будет слишком мал, то клапан не закроется. Данное расстояние необходимо для компенсации тепловых расширений. Наличие теплового зазора позволяет повысить срок службы клапана. Кроме того, правильно настроенные зазоры позволят экономить топливо.

Головка на впускном клапане в процессе работы двигателя может легко нагреваться до температуры в 400 градусов. Выпускные еще более горячие – их температура может достигать даже 900 градусов. При этом цвет элементов становится темно-вишневым.

Когда тепловые зазоры клапанов отрегулированы правильно, то двигатель работает тихо. Если же они далеки от рекомендуемых, то шумность работы будет выше. Также оказывается значительное влияние на отдельные ответственные детали в узле газораспределительного механизма.

Как часто проверять зазоры

“АвтоВАЗ” рекомендует выполнять проверку через каждые 30 тысяч километров пробега. Инструкция по проверке прилагается к автомобилю – процесс подробно описан в техническом руководстве.

В эксплуатации автомобиля есть некоторые приметы, которые подскажут, что необходимо регулировать клапаны.

Наиболее очевидным из них будет то, что двигатель автомобиля на холостом ходу начинает трястись и дергаться. В большинстве случаев причиной такого поведения является плохая регулировка клапанов.

И, конечно же, нужно остерегаться посторонних звуков, которые совсем не сложно определить на слух. Просто поместите две машины рядом, одну с отрегулированными клапанами, а другую с тестовым автомобилем. Заведите по очереди две машины и сравните «шум» двигателей.

Мне самому ни разу не приходилось регулировать клапана на Тазе, хотя у меня была Лада Самара (ходил на регулятор) и вот впервые это сделал (у меня есть опыт таких вещей, я работал водитель 19 лет).

Немного предыстории.

После обкатки на 2.4т км было решено проверить (при необходимости отрегулировать) клапана, так как машина была на гарантии, я поехал к ОД на регулировку. Я договорился о предварительной записи по телефону, при этом спросил, есть ли возможность присутствовать при этом, они ответили, что можно будет договориться.

Итак, день настал. Это оформилось, когда машину забрали, я сказал IPG (инженеру по гарантийному обслуживанию), что намерен присутствовать при регулировке – это не проблема! Как только они выставят машину на дорогу, они позвонят мне. А пока жди в зале ожидания. В общей сложности ждал три часа, неоднократно обошел их, надоедая им. Видимо все силы были брошены на предпродажную подготовку машины, как будто я уже был второстепенным заказчиком.

Ждал, IPG приехала, но с новостью о том, что все готово, хотя извинился за то, что так долго. И спасибо за это.

Короче, я остался в неведении, что там делали или нет. Визуально это выглядело так, как будто это раскрылось, хотя все выглядело довольно аккуратно. Ладно, теперь деньги заплачены, остается надеяться только на порядочность ОД.

Второй раз подрегулировал клапан первой зимой того же года до пробега 8000 км по той причине: плохо заводился или вообще не заводился при -15-20 * С. Пришлось затащить в коммерческое обслуживание на галстуке, я попросил все проверить, включая клапан.

Допустимые тепловые зазоры клапанов 8-ми клапанной Лады Гранты (87 л.с.)

Характерные причины преждевременного износа клапанов

Существует немало причин, предшествующих преждевременному износу клапанной системы силового агрегата на Lada Granta. К числу таковых стоит отнести:

• Избыточное перетягивание штока;
• Повреждение штоковой ножки;
• Низкокачественное горючее, на котором работает двигатель (сюда же относится газ);
• Низкая компрессия в цилиндрических элементах;
• Долгое использование цилиндровой и поршневой группы (ЦПГ);
• Износ зажигательных свечей;
• Повреждение изоляции проводки с последующими электрическими прострелами.

Сюда же можно отнести поломку форсунок и нестабильную подачу топлива в камеру сгорания горючего.

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

• легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
• металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
• нестабильная работа на холостом ходу;
• затрудненный запуск мотора;
• детонация силового агрегата;
• снижение динамики разгона;
• педаль акселератора малоинформативная;
• падение мощности;
• повышенный расход горючего;
• периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Необходимый инструмент

В случае с 8-ми клапанным силовым агрегатом, может потребоваться проводить регулировочные работы каждые двадцать пять тысяч километров пробега. Но для этого вам потребуется иметь в наличии определённый набор инструментов.

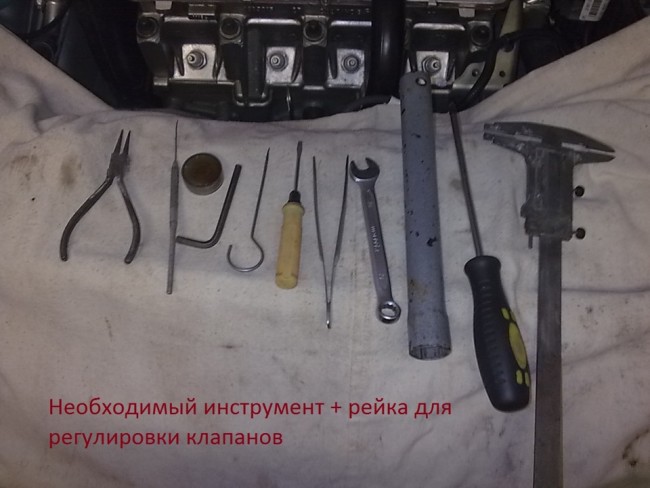

Необходимый инструмент

1. В первую очередь, мы говорим о наборе регулировочных шайб. Как правило, такие шайбы поставляются толщиной от 3 до 4,5 миллиметров с интервалом в 0,05 миллиметра.
2. Помимо этого, под рукой должен быть щуп с аналогичным интервалом.
3. И, конечно же, не забывайте о приспособлениях для регулировки. Его главной особенностью можно считать то, что такое приспособление значительно облегчит выполнение большинства работ по замене шайб в ГБЦ.



   Можно и без специального приспособления, но с ним намного проще

4. Не лишним будет пинцет с зажимом, особенно, если у вас не слишком ловкие руки.
5. Ключ «на 17».

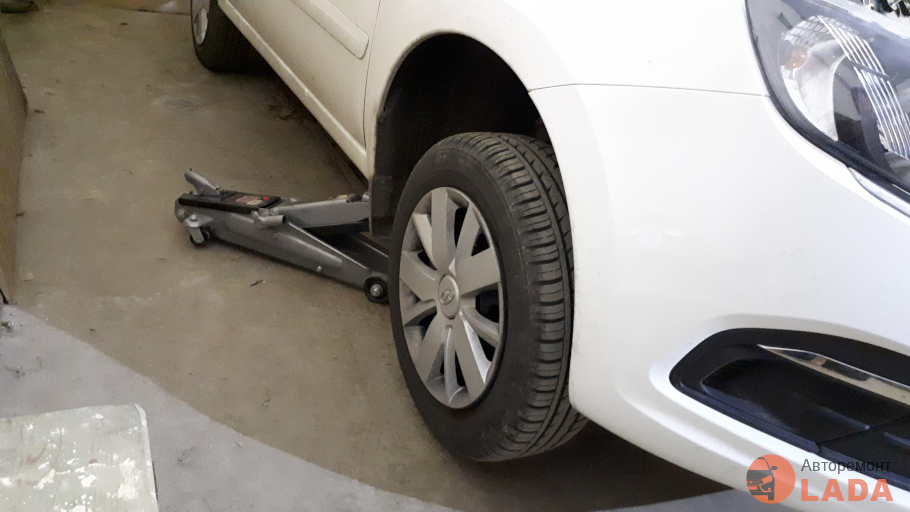

1 Шаг. Вывешиваем правое переднее колесо и включаем 5 передачу.

На первом этапе можно сразу поддомкратить правое переднее колесо (чтобы его можно было легко проворачивать) и включить пятую передачу. Так будет удобнее «крутить» двигатель для вращения распределительного вала и совмещения меток на шкиве распредвала и пластиковом кожухе ГРМ. Не забудьте зафиксировать автомобиль в неподвижном состоянии. Для этого поставьте авто на ручник или подложите упоры под задние колеса.

Фото 1: Поддомкрачиваем переднее правое колесо

2 Шаг. Снимаем крышку клапанов и верхний кожух ГРМ

Чтобы снять клапанную крышку Лада Гранта, предварительно нужно отсоединить:

• опорный кронштейн впускного модуля (пластина на 3-х гайках);
• трубку вентиляции картера (сама тонкая);
• верхний шланг вентиляции картера;
• нижний шланг вентиляции картера (самый толстый);
• открутить 2 гайки крепления клапанной крышки и аккуратно снять ее.

Заодно выкрутите все свечи зажигания (чтобы легче было вращать распределительный вал) и открутите верхнюю часть пластикового кожуха ГРМ. Он крепится четырьмя болтами под шестигранник на 5. На фото ниже изображен порядок действий.

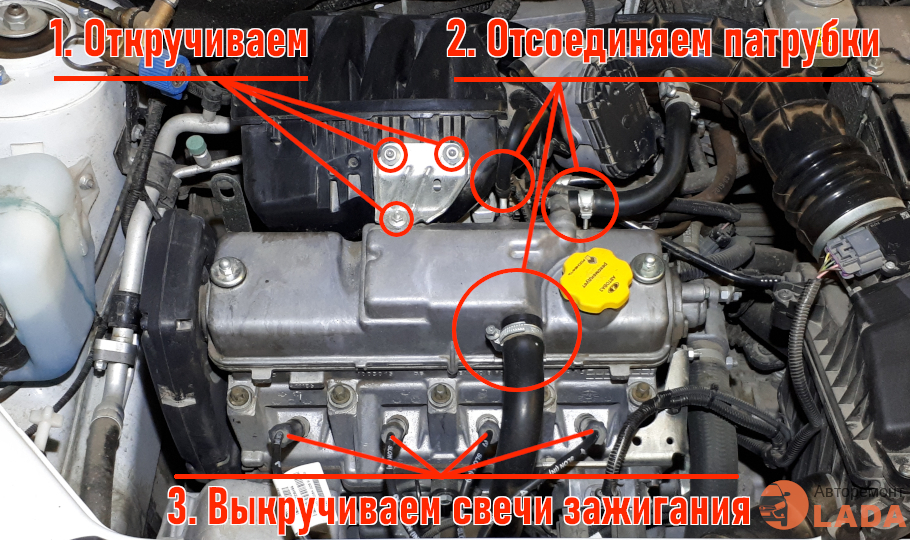

Фото 2: Откручиваем опорный кронштейн, отсоединяем патрубки, выкручиваем свечи зажигания

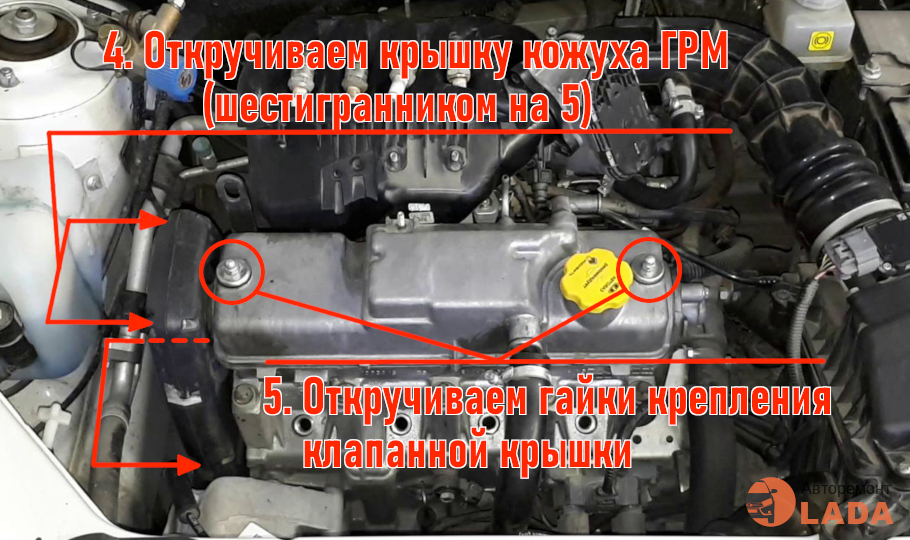

Фото 3: Снимаем кожух ГРМ и откручиваем гайки крепления клапанной крышки

Фото 4: Снимаем клапанную крышку

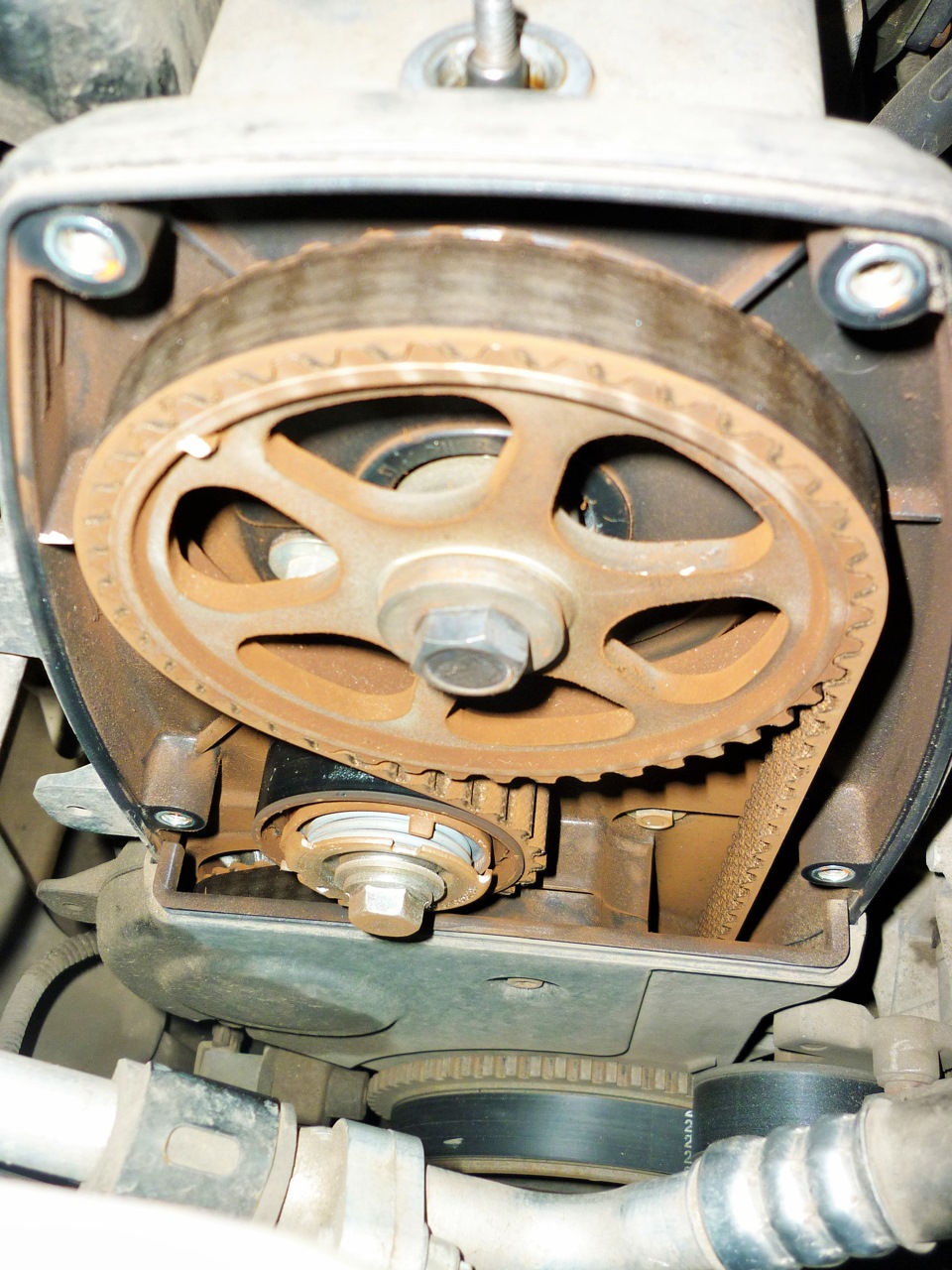

3 Шаг. Совмещение меток на шкиве распредвала и пластиковом кожухе ГРМ

Проворачивая переднее правое колесо по часовой стрелке (предварительно поддомкраченное), совмещаем метку на шкиве распредвала с меткой на внутренней стороне пластикового кожуха газораспределительного механизма (ГРМ), как на фото ниже.

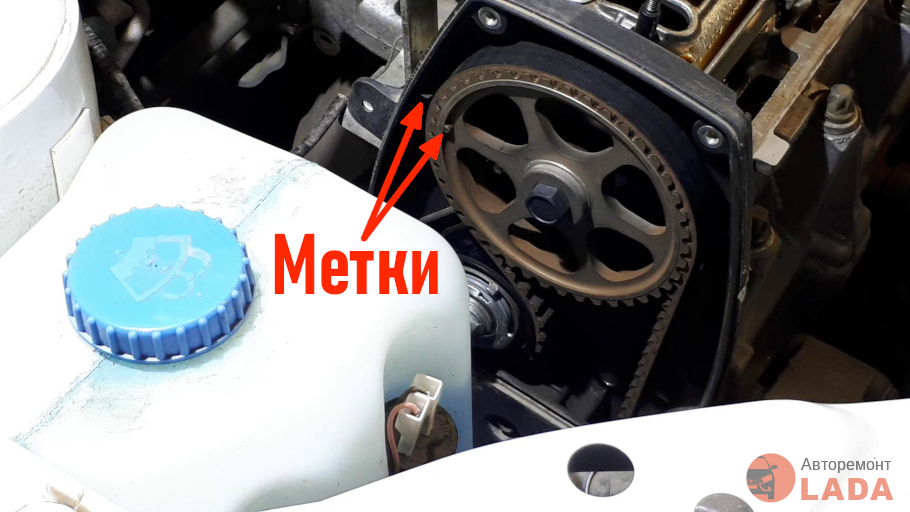

Фото 5: Совмещение меток ГРМ

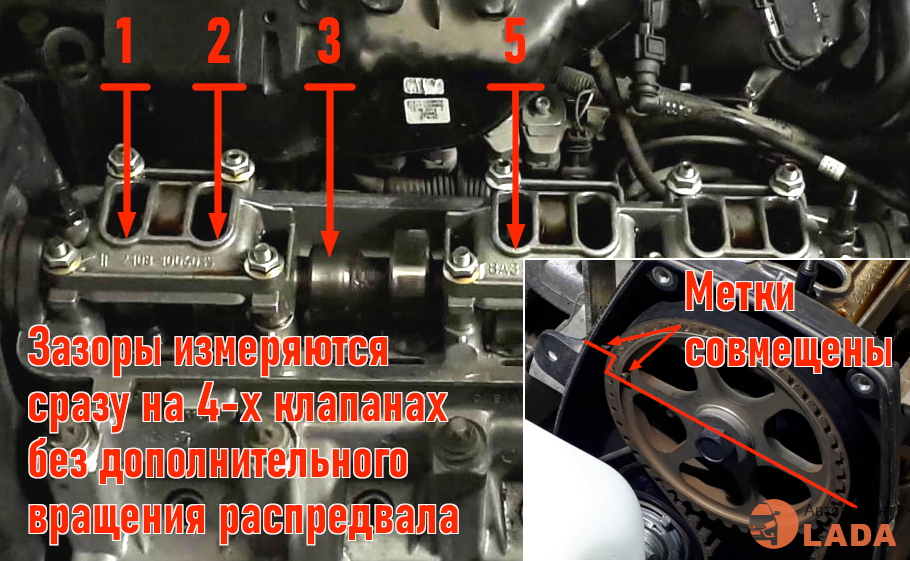

В этом положении 1, 2, 3 и 5 клапаны остаются незажатыми, доступными для измерения зазора и последующей регулировки.

Фото 6: Измерение зазоров сразу на 4-х клапанах

Хотя кулачки распредвала у всех регулируемых клапанов находятся в разных положениях, это не мешает отрегулировать зазоры. На изображении ниже схематически показано, как при разных положениях кулачка, зазор остается неизменным.

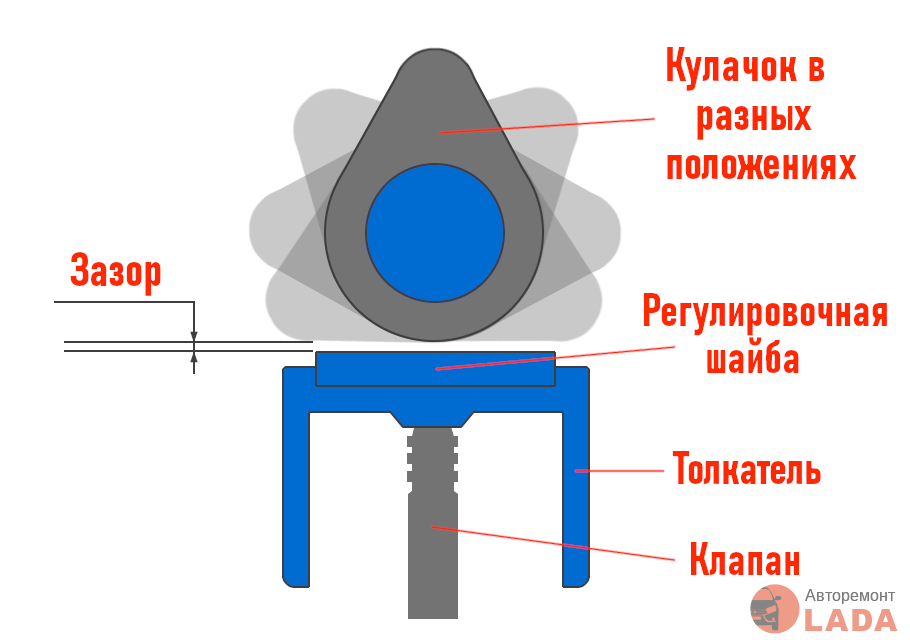

Фото 7: Схематическое изображение разных положений кулачков при которых зазор остается неизменным

4 Шаг. Величина зазоров на впускных и выпускных клапанах Лада Гранта

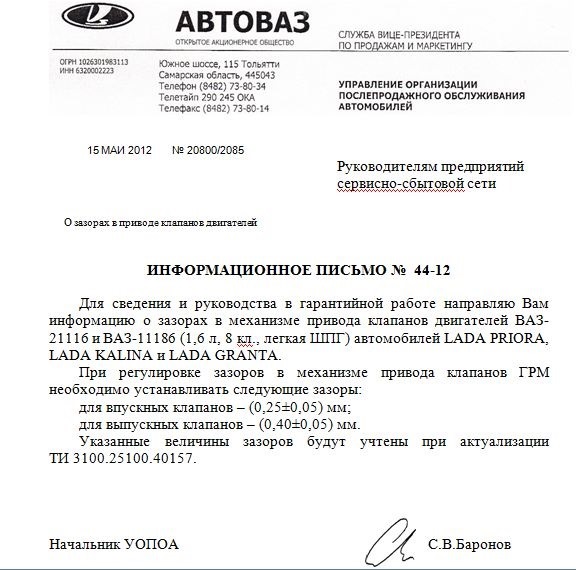

Согласно информационному письму АО «АВТОВАЗ» № 44-12 завод изготовитель рекомендует на 8 клапанных двигателях выставлять следующие зазоры:

• для впускных клапанов: (0,25 ± 0,05) мм;
• для выпускных клапанов: (0,40 ± 0,05) мм;

Схематичное расположение клапанов

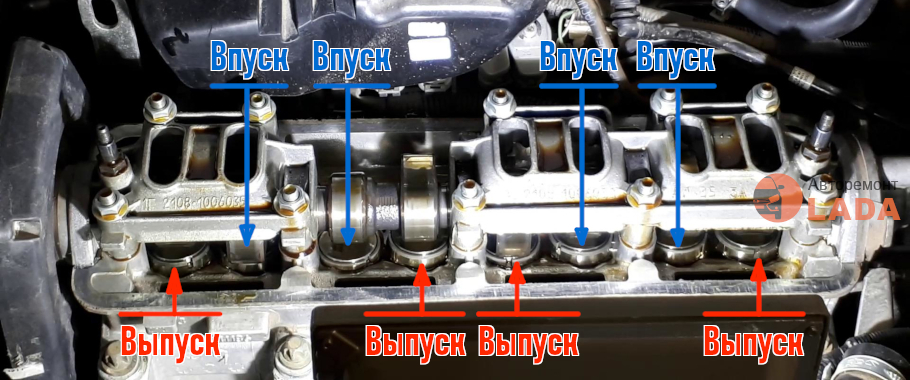

Фото 8: Схематическое расположение впускных и выпускных клапанов

5 Шаг. Измерение зазоров на клапанах

Перед тем, как приступить к измерению зазоров и последующей регулировке, с помощью медицинского шприца и отрезка трубки от капельницы откачайте излишки масла в колодцах (вокруг толкателей). Фото ниже.

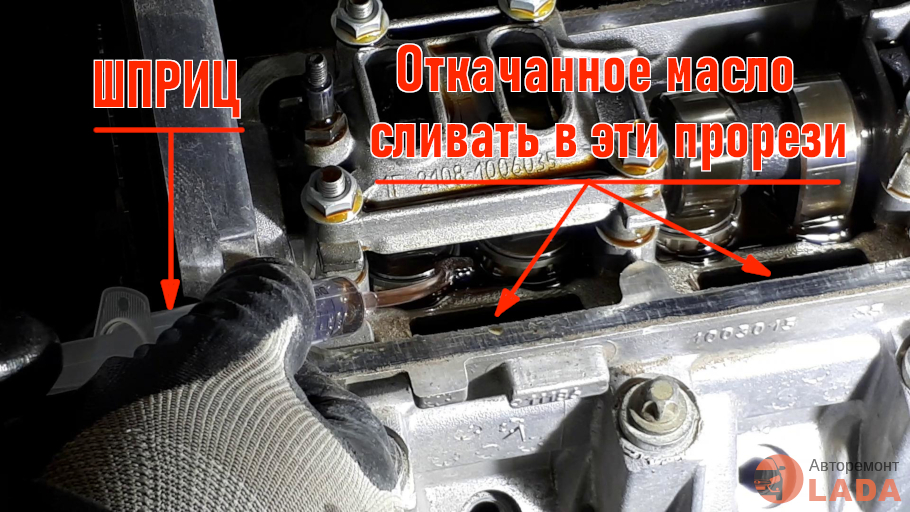

Фото 9: Откачиваем излишки масла шприцом

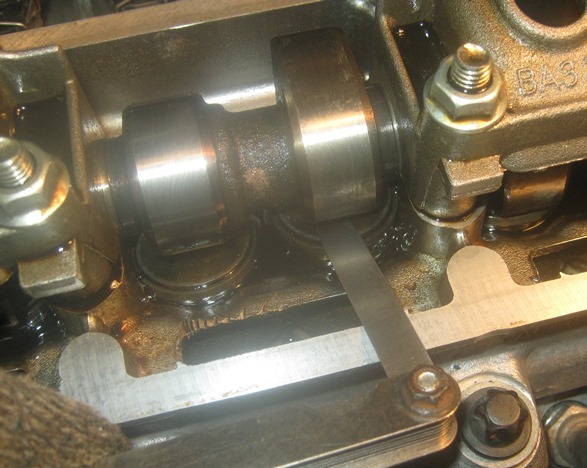

Измерение зазоров начнем с 1-го клапана. Поскольку первый клапан выпускной, его номинальный зазор должен быть 0,40 мм. В наборе щупов выбираем размер 0,40 и пробуем вставить его между кулачком распредвала и регулировочной шайбой. В моем случае 0,40 не вошел, не вошел и 0,35 и 0,30 и 0,25, а только 0,20. Именно этот размер (0,20 мм) и стал «зазором определенным по щупу» или фактическим зазором.

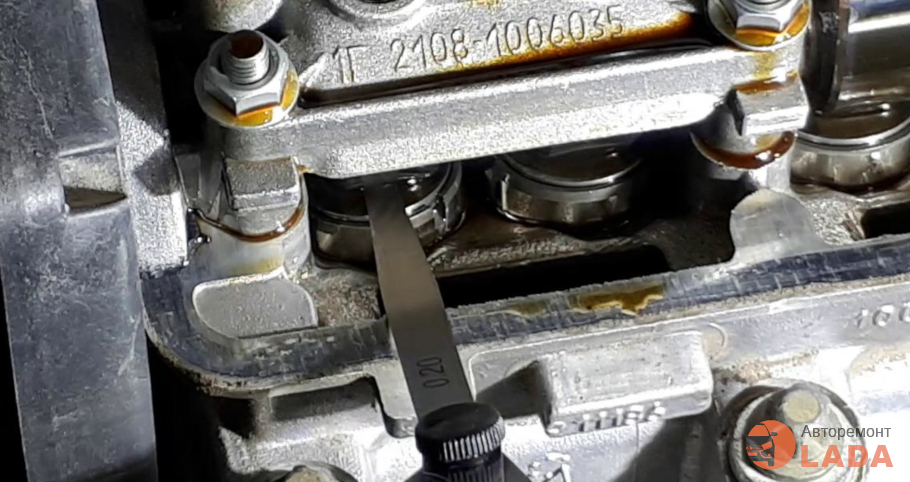

Фото 10: Зазор на 1 клапане 0,20 мм

Как видим, просадка на первом клапане составила -20 соток от нормы.

Аналогичным образом производим замеры на 2,3,5 клапанах. Для 2 и 3 клапана (так как они являются впускными) номинальным зазором будет 0,25. Именно с щупа этого размера и начинаем измерения. У 5 клапана зазор измеряем аналогично 1 клапану, так как он тоже выпускной. Данные лучше записать, чтобы не забыть.

6 Шаг. Извлечение регулировочной шайбы

Чтобы вынуть регулировочную шайбу из толкателя и узнать ее толщину , будем использовать специальное приспособление для регулировки, фото ниже. Стоимость такого устройства в магазине автозапчастей колеблется от 250-300 руб.

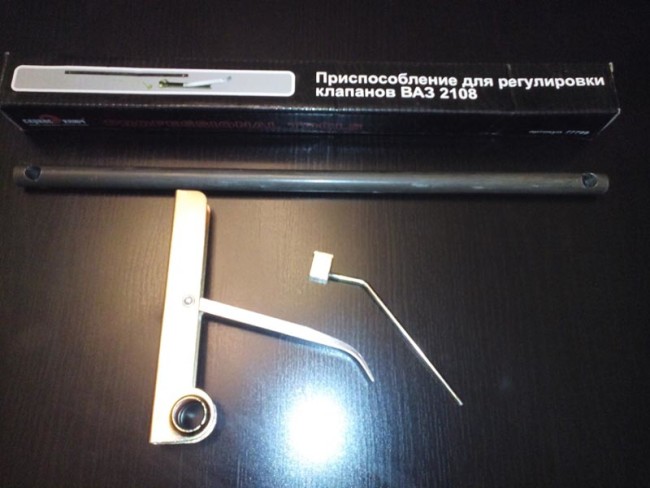

Фото 11: Приспособление для регулировки клапанов на 8 кл. двигателе

Для начала поверните толкатель таким образом, чтобы прорезь на толкателе была в «зоне доступа». Именно через эту прорезь и придется шилом поддевать шайбу для ее извлечения. В момент регулировки клапан не зажат, поэтому толкатель очень легко поворачивается, смотрите фото ниже.

Фото 12: Поворот толкателя для удобного извлечения шайбы

Далее с помощью приспособления отжимаем 1 клапан до упора вниз. При этом недостаточно просто завести рычаг за кулачок распредвала, лишь чуть-чуть отжав клапан. В этом случае фиксатор (или стопор) не влезет и вы не сможете зафиксировать толкатель, чтобы извлечь регулировочную шайбу. Рычаг приспособления нужно давить вниз до упора. Смотрите фото ниже.

Фото 13: Нажимаем рычаг до упора

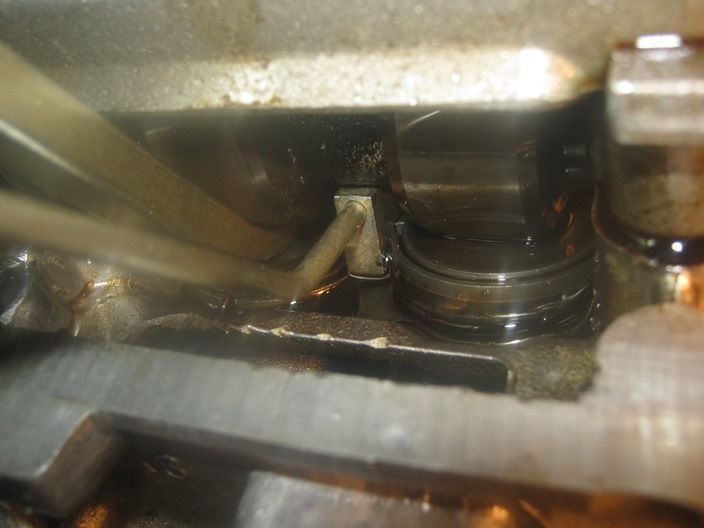

Отжав клапан до упора, вставляем фиксатор, после чего шилом поддеваем шайбу и извлекаем ее с помощью пинцета.

Фото 14: Извлечение регулировочной шайбы

На обратной стороне регулировочной шайбы обычно стоит маркировка ее толщины. В моем случае толщина шайбы на 1 клапане была 3,75 мм.

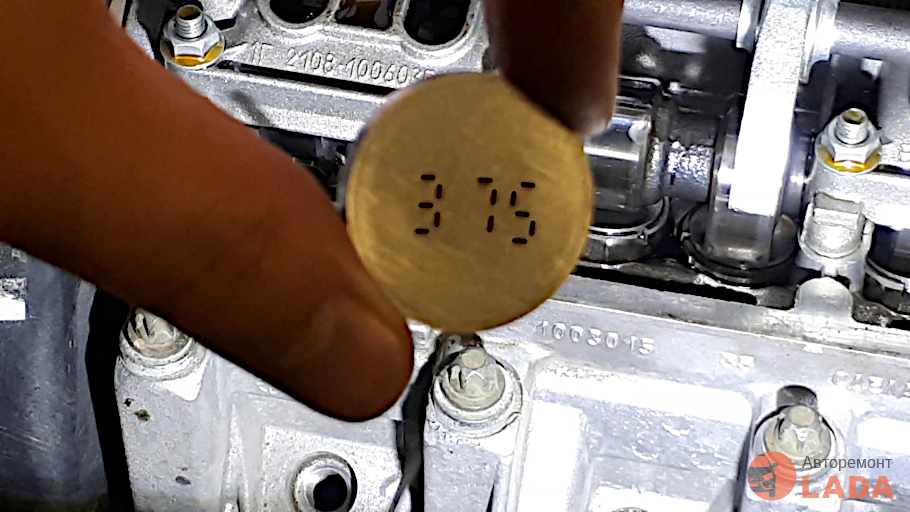

Фото 15: Маркировка толщины регулировочной шайбы

Размеры регулировочных шайб (их толщину) обязательно запишите, как и в случае с величиной зазора, установленного по щупу между шайбой и кулачком распредвала. Именно на основании этих величин и будут рассчитываться размеры (толщина) новых регулировочных шайб для каждого клапана.

Читайте так же:  Сабвуфер в лада 2114

После записи размера шайбы вкладываем ее обратно, извлекаем фиксатор и выводим рычаг приспособления из-под кулачка распредвала.

Далее проделываем все тоже самое со 2, 3 и 5 клапанами.

7 Шаг. Поворот распредвала на 180 градусов

Измерив толщину зазоров на 1, 2, 3 и 5 клапанах, а также измерив у них толщину регулировочных шайб, переходим к замерам на следующих 4-х клапанах (4, 6, 7 и 8). Для этого поворачиваем (с помощью переднего колеса) распределительный вал на 180 градусов.

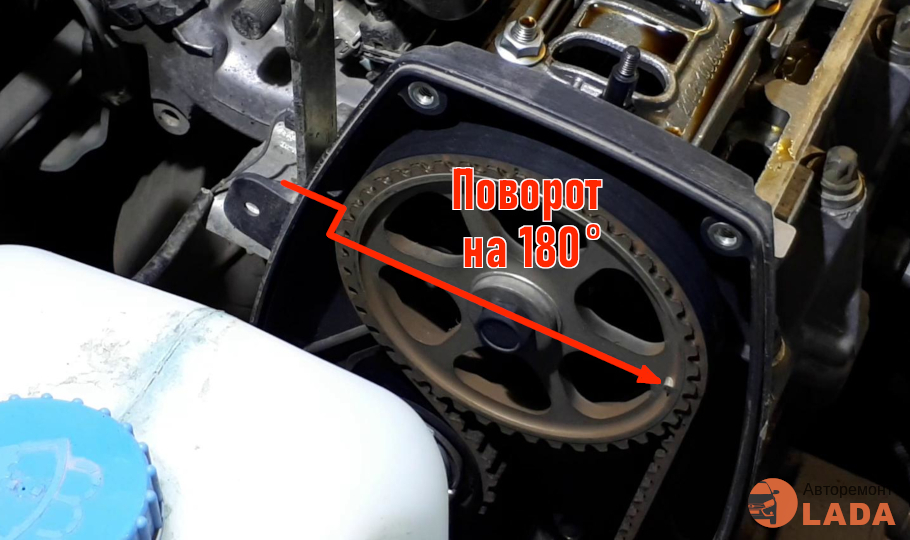

Фото 16: Поворот распредвала на 180 градусов

Далее производим замеры зазоров и регулировочных шайб на 4, 6, 7 и 8 клапанах, так же, как мы это делали с клапанами 1, 2, 3 и 5 (согласно шагам с 4 по 6).

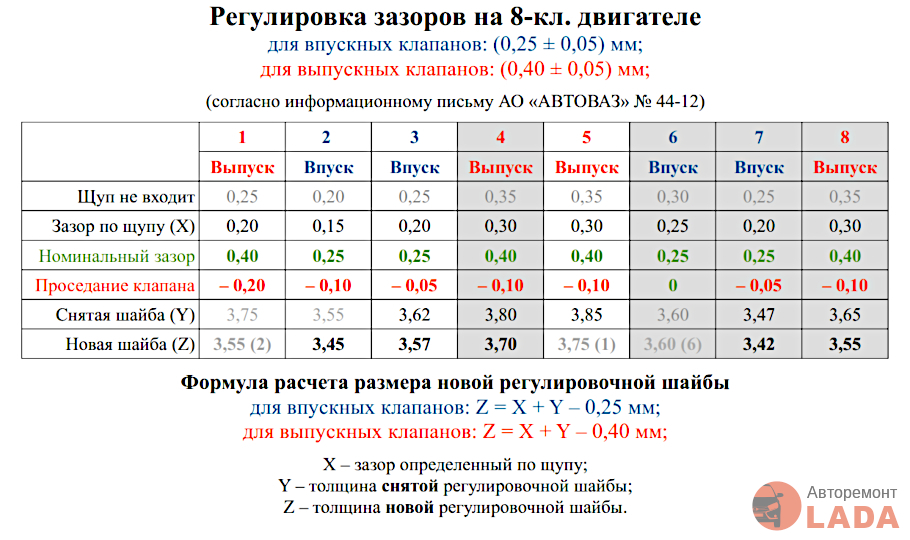

Для наглядности все, полученные в результате замеров, данные я записал в таблицу, которая приведена ниже.

СКАЧАТЬ ОБРАЗЕЦ ТАБЛИЦЫ В ФОРМАТЕ

8 Шаг. Рассчитываем толщину новых регулировочных шайб

Для расчета толщины новых шайб применяется специальная формула:

для впускных клапанов: Z = X + Y – 0,25 мм;

для выпускных клапанов: Z = X + Y – 0,40 мм;

ГДЕ

X – зазор определенный по щупу;

Y – толщина снятой регулировочной шайбы;

Z – толщина новой регулировочной шайбы.

Если взять данные, которые мы получили на примере 1 клапана и подставить в формулу, то получим толщину новой регулировочной шайбы: 3,55 = 0,20 + 3,75 – 0,40.

Аналогичным образом производится расчет остальных шайб под каждый клапан. Если вы заметили, то в таблице рядом с величиной новой регулировочной шайбы – 3,55 в скобках стоит цифра (2). Так я пометил для себя, что шайбу размером 3,55 покупать не нужно, а можно использовать шайбу со 2 клапана, так как размер совпадает. Шайбы, размеры которых выделены жирным, предстоит докупить. С этими размерами мы и отправляемся в магазин. Стоимость одной шайбы = 40 руб. (в г. Златоуст, по состоянию на июль 2020 г.).

9 Шаг. Установка новых регулировочных шайб

Чтобы установить новые регулировочные шайбы, воспользуйтесь инструкцией, описанной в 6 шаге. Так как распределительный вал у нас остался повернутым на 180 градусов, значит шайбы начнем менять с 4, 6, 7 и 8 клапанов, поскольку они остались незажатыми. После замены шайб опять поворачиваем распредвал на 180 градусов и меняем шайбы на 1, 2, 3 и 5 клапанах. После замены регулировочных шайб, чтобы исключить ошибки («человеческий фактор» еще никто не отменял), еще раз проверяем щупом номинальные зазоры. Может случиться так, что в суматохе вы можете перепутать шайбы местами, но контрольные замеры помогут исключить подобного рода ошибки. Если все в порядке, то можно устанавливать назад клапанную крышку.

10 Шаг. Установка крышки клапанов

Перед установкой клапанной крышки Лада Гранта меняем прокладку на новую.

Замене также подлежат 2 резиновые втулки.

Вообще рекомендуют после каждого вскрытия крышки клапанов заменять прокладку на новую, чтобы избежать последующих подтеков масла. С резиновой прокладкой все понятно, она «дубеет» очень быстро, а вот насчет силиконовой? Ничего сказать не могу. Хотя у меня на нулевом ТО уже была заменена заводская прокладка на силиконовую, я все равно поставил новую, точно такую же. Старую выбрасывать не стал, потому что она не потеряла своей эластичности и на вид была не хуже новой. После того, как крышку клапанов прикрутили, подсоединяем резиновые патрубки, кронштейн, вкручиваем свечи зажигания и устанавливаем пластиковую крышку кожуха ГРМ на свои места. В общем, сборка производится в обратной последовательности. Все, на этом регулировка клапанов на 8 кл. двигателе Лада Гранта закончена. Да, еще снимите авто с домкрата :))

Подведем итог, финансовый :))

• Прокладка клапанной крышки + 2 втулки = 120 руб.
• Приспособление для регулировки клапанов = 270 руб.
• Шуп = 315 руб.
• Шайба регулировочная 5 шт х 40 руб. = 200 руб.

Итого: 905 руб.

Если учесть что, приспособление для регулировки и щуп в следующий раз покупать будет не нужно, то фактические затраты будут составлять всего около 300 руб. Со временем количество регулировочных шайб, которые нужно покупать, будет уменьшаться, потому что начнет копиться свой личный запас. Сколько мы сэкономили на стоимости работ? Регулировка клапанов в автосервисе стоит порядка 600 – 800 руб. (только работа, без учета запчастей). Вот вам и экономия. Как говорится, сэкономленный рубль – заработанный рубль.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Нетрадиционный способ регулировки зазоров

Выше описана традиционная технология настройки. Но существует и более простой вариант. Его применяют тогда, когда нет возможности провести полную операцию.

Снимают клапанную крышку, домкратом поднимают переднее колесо. Затем на двигатель устанавливается специальный инструмент для поджатия толкателя. Далее считают впускные и выпускные клапаны. После этого колесо поворачивают до тех пор, пока поршень не дойдет до верхней мертвой точки. На этом этапе выполняют замеры, считают, какая конкретно шайба нужна. Если нужная шайба имеется, ее и устанавливают.

Такая упрощенная регулировка зазоров клапанов «Лады-Гранты» подходит, когда она выполняется вдали от гаража и станции технического обслуживания.

Регулировка зазоров клапанов своими руками: мастер-класс

Последний раз регулировка клапанов производилась 20 тыс. км назад, в автосервисе города, и пробег уже заставлял повторно заглянуть под клапанную крышку. Причем желание было именно самостоятельно это сделать. Хочу выразить благодарность VoV02, его статья подвигла меня к самостоятельной регулировке клапанов :)).

Делал первый раз, сам перерыл кучу информации, постараюсь подробно описать процесс. Если что-то не так, поправляйте ;))

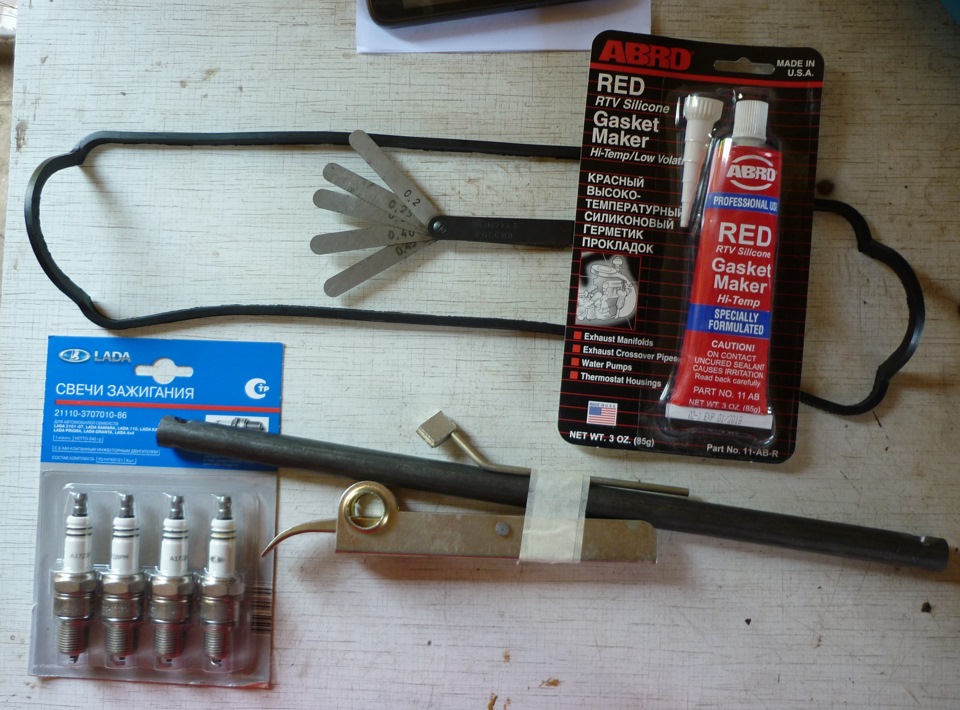

Для работы нам понадобится :

— Приспособление для утапливания клапанов (170 руб);
— Шприц для откачивания масла из колодцев (10 руб);
— Измерительный щуп с градацией 0,05;
— Пинцет или что-нибудь острое, чтобы поддевать шайбу;
— Регулировочные шайбы (покупаются после измерения текущего зазора) (40-60 рубшт) ;
— Прокладка клапанной крышки (80 руб);
— Герметик выскотемпературный для прокладок (130 руб).
— Температура двигателя 20-30 градусов.

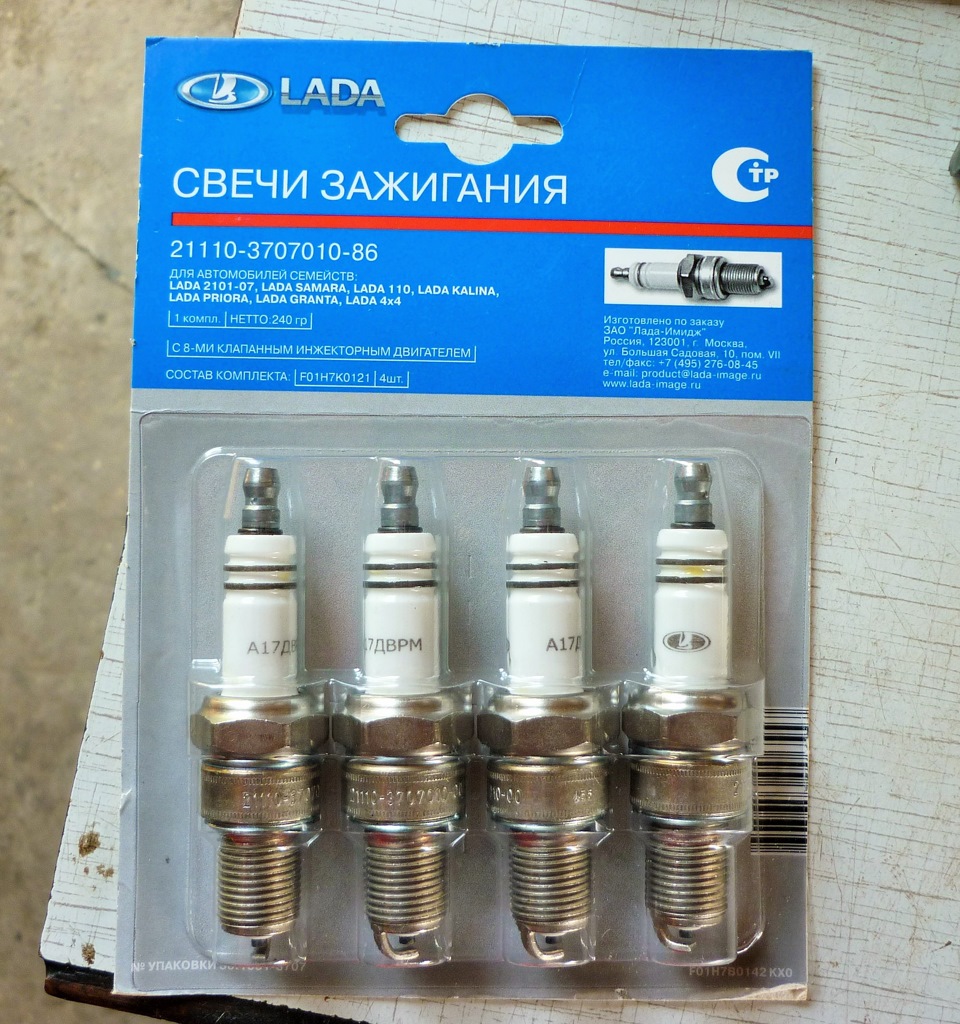

Также я решил сразу поменять свечи.

На 11186116 двигатель рекомендуемые зазоры следующие:
Впускные ( 2, 3, 6, 7 клапана ) 0.25мм +-0.05 мм
Выпускные ( 1, 4, 5, 8 клапана ) 0.40мм +-0.05мм

1) Снимаем клапанную крышку;

2) Снимаем кожух привода ГРМ;

3) Выкручиваем свечи;
4) Поддомкрачиваем переднее правое колесо, чтобы оно было в подвешенном состоянии (так удобнее проворачивать коленвал);
5) Включаем 5-ю передачу;
6) Шприцом собираем лишнее масло вокруг толкателей клапанов;

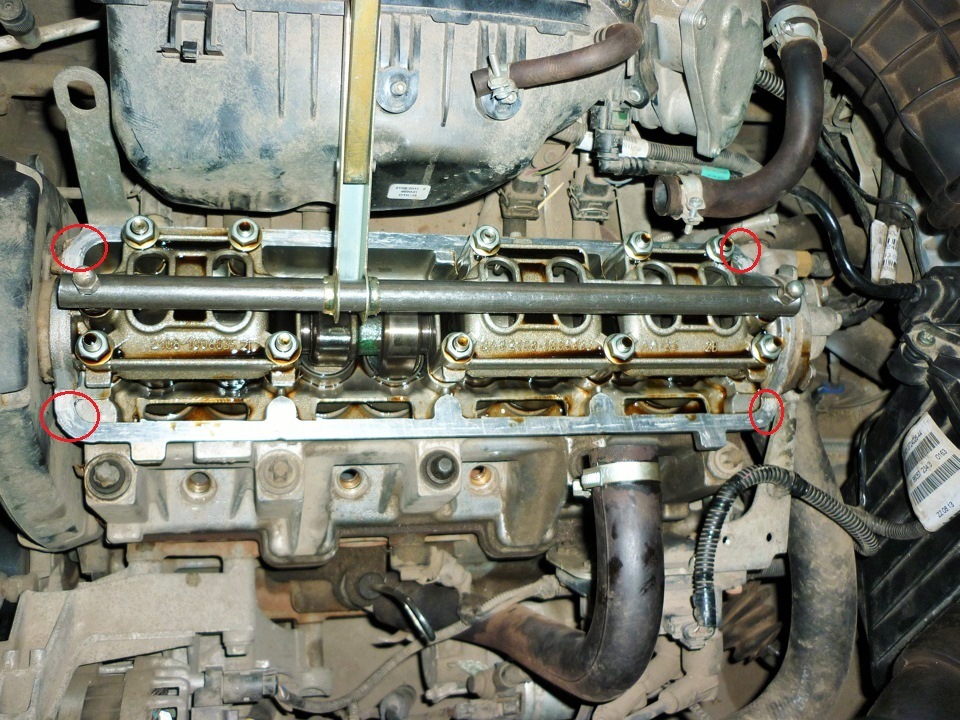

7) Устанавливаем приспособление для утапливания клапанов;
8) Проверка зазоров:

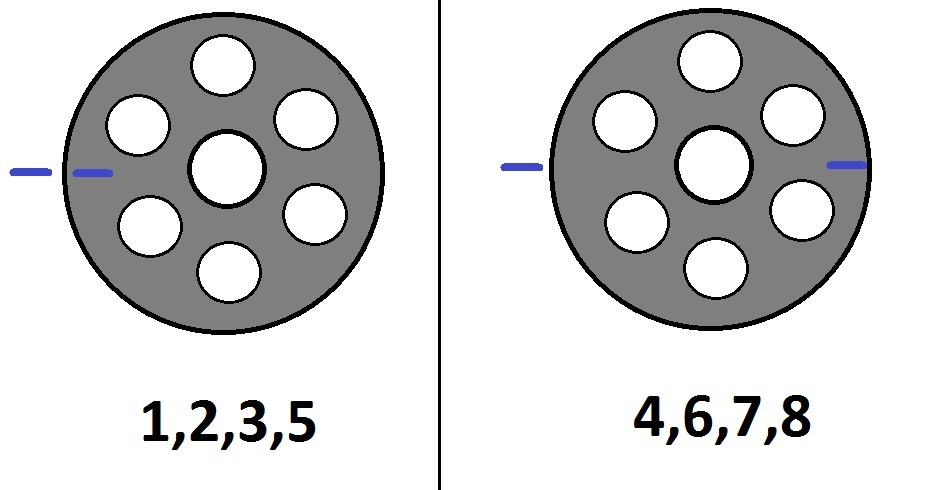

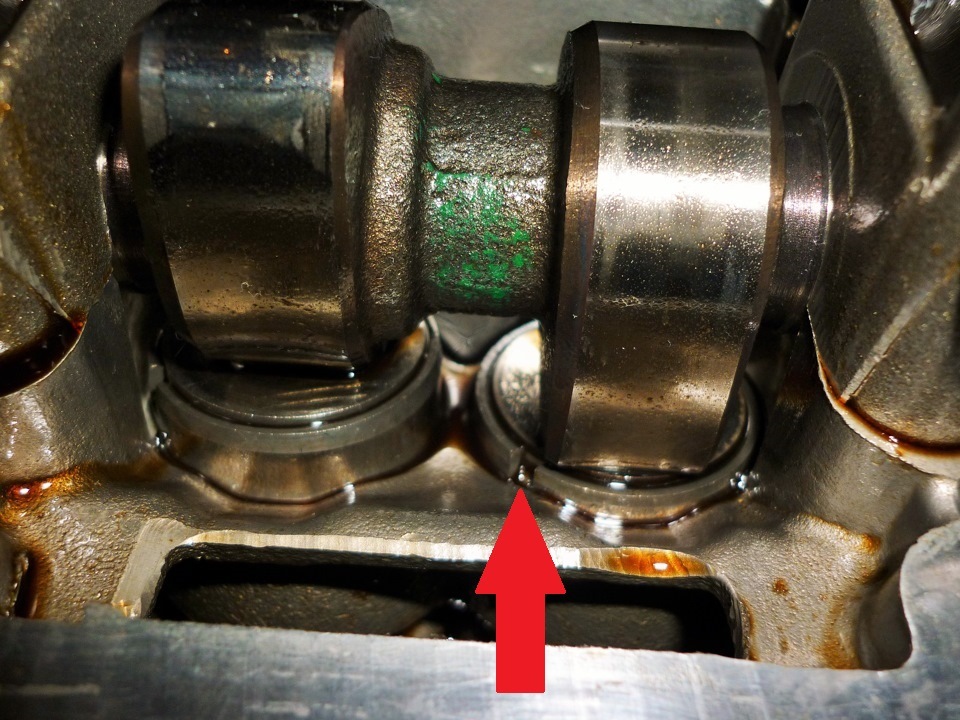

Для проверки зазоров необходимо, чтобы кулачки распредвала на измеряемом клапане смотрели вверх (вверх влево, вверх вправо — не важно! главное, что вверх). Для удобства можно использовать вот этот рисунок (рисовал сам, подсмотрел где-то на просторах интернета):

Теперь берем щуп с необходимым нам зазором и просовываем его в нужный клапан (между кулачком распредвала и шайбой) для измерения зазора. Щуп должен проходить с небольшим усилием. Используем принцип проходной не проходной. Т.е. если, например, щуп 0.20 проходит, а 0.25 нет, то соответственно зазор составит 0.20мм с погрешностью около 0.02мм.
Пример. На впуск нам надо 0.25. Суем щуп — он не лезет, а 0.20 проходит, значит нам надо достать шайбу и подложить потоньше (с меньшим номером). Достаем шайбу, на ней номер 385, тогда нам нужно купить шайбу с номером 380 и так далее.

9) Достаем регулировочную шайбу:
Чтобы достать регулировочную шайбу нужно, при помощи приспособления, утопить толкатель вниз и вставить фиксатор между распредвалом и стаканом.

Затем, с помощью пинцета вынимаем регулировочную шайбу (в толкателях, для этого, есть специальные прямоугольные отверстия, благодаря которым, можно подковырнуть шайбу)

10) Найдя нужную шайбу (см. пункт 8) укладываем ее в толкатель.
11) Приспособлением отжимаем толкатель и извлекаем фиксатор.
12) Снова проверяем замер зазора с помощью щупов. Если зазор укладывается в норму то переходим к следующему клапану.

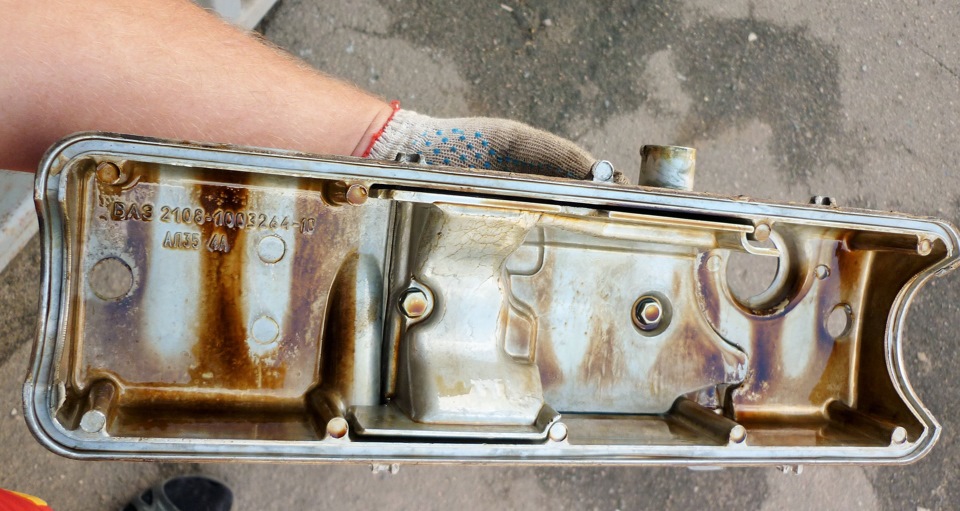

13) После того как все клапана отрегулированы, ставим новую прокладку, предварительно наносим герметик по углам гбц, там может подтекать масло.

На этом регулировка закончена.

P.S.
Мои замеры:
1 — 0,30 — выпуск
2 — 0,20 — впуск
3 — 0,25 — впуск
4 — 0,30 — выпуск
5 — 0,35 — выпуск
6 — 0,23 — впуск
7 — 0,24 — впуск
8 — 0,35 — выпуск

Впускные: все в допусках и почти везде середина, не стал трогать
Выпускные: два в допусках, а другие два нет (все зажаты). Подбирал шайбы ко всем четырем, сделал золотую середину 0.40мм.
В итоге мотор шепчет.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Вывод

Механизм ГРМ на Ладе Гранте в 8-ми клапанном исполнении — слабое место. Однако при систематическом обслуживании технического средства, неагрессивном стиле вождения срок эксплуатации ГРМ продлевается на 5 – 10 тыс. км.

Качественное горючее, моторное масло с индексом вязкости не ниже 10W-40 увеличат ресурс еще на несколько тысяч. Промежуток регулировки ГРМ через каждые 15000 км.

Преждевременные поломки клапанов чаще всего вызваны нарушением условий эксплуатации владельцами технических средств.

[spoiler title=”Источники”]

• https://FB.ru/article/421677/regulirovka-klapanov-ladyi-grantyi-svoimi-rukami
• https://granta-service.ru/tyuning/regulirovka-klapanov-lady-granta-8-i-16-klapanov-svoimi-rukami-videoinstruktsiya.html
• https://1autoguide.ru/klapana/regulirovka-klapanov-na-lada-granta-s-8-klapannym-dvigatelem
• https://vestaz.ru/regulirovka-klapanov-na-8-klapannoj-lada-granta/
• https://carfrance.ru/reguliruem-klapana-na-8-klapannom-dvigatele-lada-granta-svoimi-rukami/
• https://LadaKalina.club/repair/lada-granta-11186-regulirovka-klapanov
• https://avtoremont-lada.ru/bortzhurnal/item/vypusk-13-samostoyatelnaya-regulirovka-klapanov-na-8-kl-dvigatele-lada-granta.html
• https://o-ladagranta.ru/kak-chasto-nado-regulirovat-klapana/
• https://ProAvtomaslo.ru/poleznye-sovety/regulirovka-klapanov-lada-granta
• https://evrasia-today.ru/regulirovka-klapanov-granta/

[/spoiler]
