Датчик холостого хода Форд Фокус 1: где находится

Что такое датчик холостого хода

Датчик холостого хода Форд Фокус 1 — это элемент двигателя, используемый для того, чтобы помочь двигателю внутреннего сгорания получить требуемую скорость при отсоединении от трансмиссии. Его основная задача – подавать воздух во впускной коллектор, минуя дроссельную заслонку и поддерживая обороты двигателя Форд Фокус 3 на уровне 750-950 об/мин. Датчик, в свою очередь, регулируется электронным способом на основе большого количества различных показателей. В зависимости от состояния датчика Форд Фокус 1 будет вести себя по-разному при движении на нейтрали, при переключении передач и т д. Сегодня речь пойдет о том, где находится этот прибор, как правильно его заменить и какие неисправности могут возникнуть.

Датчик ХХ находится рядом с датчиком положения дроссельной заслонки Форд Фокус 1. Он хорошо виден возле троса дроссельной заслонки и поэтому доступ к нему не составляет сложной задачи. Если вам нужно заменить его, вы можете сделать это самостоятельно, что позволит сэкономить небольшую сумму денег. Следует отметить, что устройство и принцип его работы предельно просты – это высокоточный магнитный клапан, управляемый контроллером впрыска.

Где находится датчик

Чтобы осуществить замену электронного датчика скорости Форд Фокус 1 необходимо знать, где находится этот элемент. Эта деталь находится на боковом выступе коробки передач, поэтому для выполнения диагностических операций, а также работ по замене элемента рекомендуется установить автомобиль на яму или подъемник.

Можно попытаться добраться до датчика скорости со стороны моторного отсека, но выполнять работу из такого положения следует с осторожностью, чтобы не повредить находящиеся в подкапотном пространстве провода и другие детали.

Проверка работы ДХХ

В Ford Focus первого поколения клапан холостого хода напрямую влияет на работу двигателя и его устойчивость на холостом ходу. Так что если вы заметили, что обороты двигателя Форд Фокус 1 скачут, т.е увеличиваются или уменьшаются без причины, или же двигатель полностью останавливается, то эту деталь нужно диагностировать. Кроме того, бывают и ситуации, когда прямо во время поездки двигатель глохнет при переключении на нейтральную передачу или нажатии на педаль сцепления. При обнаружении чего-либо из вышеперечисленного на Форд Фокус 1 необходимо срочно обратить внимание на датчик холостого хода, и при подтверждении неисправности замена будет неизбежна.

Причина может заключаться в том, что регулятор просто развалился из-за своего возраста. Также проблема может заключаться в том, что дроссельная заслонка не закрывается на 100%, а это довольно часто встречается при низких температурах окружающего воздуха. В таких случаях датчик выходит из строя из-за низкого качества, когда при производстве использовались дешевые материалы. Регулятор крепится на специальные заклепки, которые могут быть изготовлены из хрупкого металла, который легко разрушается.

Для проверки состояния и исправности клапана холостого хода выполните следующие действия:

• Ставим Форд Фокус 1 на ровную поверхность, и активируем стояночный тормоз. Также можно подложить под колеса кирпичи или другой крепеж.
• Открываем капот и снимаем датчик (как это сделать читайте ниже), откручивая болты крепления и отсоединяя проводку.
• Подключаем мультиметр к DCH и к массе, предварительно активировав режим «напряжение-сопротивление».
• Включаем зажигание и смотрим на показания прибора.

Напряжение должно быть примерно на уровне 12В (при этом можно проверить состояние аккумулятора). Что касается сопротивления, то оно должно быть в пределах 50 Ом. Если стрелка датчика появляется при включении питания, значит, он находится в нормальном рабочем состоянии. Если сопротивления нет, то датчик следует заменить как можно скорее; в противном случае о стабильной работе двигателя Форд Фокус 1 можно только мечтать.

Признаки неисправности

Поводом провести диагностику датчика является появление некоторых симптомов в поведении машины. Сюда входит следующее:

• спидометр самопроизвольно отключается, при этом стрелка падает до нуля;
• на холостом ходу или при переключении передачи автомобиль может заглохнуть;
• ощутимый перерасход топлива;
• ухудшение отклика педали газа;
• появление индикатора Check Engine на приборной панели.

Эти признаки необязательно свидетельствуют о поломке ДСА, но диагностику вы можете начать именно с этого компонента.

Как провести диагностику

Датчик холостого хода, который находится на впускном коллекторе, управляется так же ЭБУ для поддержания нужных оборотов двигателя на ХХ. Если он ломается, то обороты двигателя не будут соответствовать норме (завышены, занижены, машина глохнет, плавает ХХ). Иногда для ремонта хватает чистки.

Диагностику этого элемента необходимо проводить сразу же, как обороты двигателя начали беспричинно увеличиваться или уменьшаться.

В случае если при переключении передачи заглох мотор, нужно заменить датчик холостого хода. Поломка может произойти по нескольким причинам.

Например, если регулятор попросту износился, или если дроссельная заслонка не полностью закрывается. Это может наблюдаться при перепадах температуры извне.

Чтобы произвести проверку детали нужно проделать следующие манипуляции:

Поднять машину и включить стояночный тормоз.

Открыть капот и снять прибор, отсоединив крепежи и проводку.

Подключить к тестируемой детали мультиметр, активировав режим «напряжение-сопротивление». Напряжение должно быть около 12 Вт, а сопротивление находиться в пределах 50 Ом.

Причины поломок

Прежде чем приступить к ремонту автомобиля, следует узнать о причинах, по которым эта деталь могла выйти из строя. Наиболее часто такая поломка возникает в результате:

• Перепадов напряжения.
• Механического повреждения.

В результате скачков напряжения либо по иным причинам датчик скорости может полностью выйти из строя. В этом случае, восстановить работу системы определения скорости можно только установкой нового изделия. Иногда восстановить работоспособность системы удается зачисткой контактных клемм и восстановления целостности проводки, конечно при условии, что неисправность была вызвана отсутствием электрического контакта между проводниками.

Покупка датчика

Чтобы гарантированно исключить проблемы в будущем, необходимо установить только оригинальный датчик скорости. Его стоимость относительно небольшая, поэтому не стоит экономить и искать более дешевые аналоги. Они, если и существуют, по качеству оставляют желать лучшего. Артикул датчика скорости «Форд-Фокус» 1 имеет следующие обозначения:

• FORD- 1 087 548, 1 953 481, 1 066 383, 1 062 545, 1 079 388, 1 085 854;
• ERA- 550289.

Эти надписи должны быть на коробке с новым датчиком скорости. Также вам понадобится специальный крепежный штифт Ford 1 385 625 на тот случай, если вы сломаете старый. Из-за коррозии он нередко приходит в негодность.  Его стоимость составляет  100-150  рублей. Проследите, чтобы на упаковке были все надписи и фирменное лого FORD. Проверьте новый датчик на наличие повреждений и дефектов.

Инструкция по замене датчика скорости на автомобиле Ford Focus 1

Работу по замене лучше выполнять на смотровой яме или на эстакаде, но если ни того ни другого нет можно и сверху двигателя, правда так будет намного сложнее.

С левой стороны коробки передач находим датчик и обильно обрызгиваем его WD-40 (некоторые автолюбители рекомендуют выполнить эту процедуру за несколько дней до начала ремонтных работ, за это время посадочное место датчика и фиксирующего штифта «откиснет», что позволит избежать трудностей по их извлечению).

Хочется сразу предупредить всех, кто будет самостоятельно производить замену датчика скорости, самым сложным в этой операции является извлечения фиксирующего штифта. В случае его повреждения или облома, вам предстоит снятие коробки передач.

Первым делом, чтобы извлечь датчик нужно вытащить фиксирующий штифт. Это сделать можно двумя способами.

Первый способ

• Для удобного доступа к шплинту, отламываем пластиковое ушко на датчике. Затем плоскогубцами захватываем выступающую его часть и с помощью струбцины фиксируем положение пассатижей и вытаскиваем шплинт

Второй способ

Замена датчика холостого хода является довольно простой операцией и поэтому может быть выполнена вручную. Для этого нужно зафиксировать Форд Фокус 1 в неподвижном состоянии, подложив под колеса какие-то отбойники. Также необходимо отсоединить клеммы аккумулятора, что предотвратит поражение электрическим током или короткое замыкание в системе питания двигателя. Проделав все это, можно приступать непосредственно к работе. Замена клапана холостого хода требует следующих действий:

1. Разбираем дроссельную заслонку, что значительно облегчит снятие датчика ХХ. Необходимо открутить 3 винта, которые держат регулятор. Он должен поворачиваться в сторону дроссельной заслонки, но будьте осторожны, так как один из этих 3 болтов также служит скобой для проводки. Поэтому все нужно делать осознанно и не спеша. Когда болты откручены, можно разобрать регулятор, то есть датчик холостого хода.
2. Очищаем дроссельный воздушный клапан и место установки уплотнительного кольца от грязи и пыли.
3. Проверяем уплотнитель на наличие повреждений, износа, расслоения и т.д. Если все в порядке, то необходимо смазать уплотнительное кольцо полным моторным маслом на Форд Фокус 1.
4. Устанавливаем уплотнительное кольцо и накручиваем датчик холостого хода. После этого плотно затягиваем все болты крепления на Форд Фокус 1 и устанавливаем на свое место дроссельную заслонку.

Как и в первом варианте отламываем пластиковое ухо на датчике

• Теперь вам понадобится маленький съемный патрон для обычных сверл от перфоратора, который необходимо надеть на торчащий шплинт, и умеренным усилием зажать его.
• Затем крутим патрон и понемногу вытягиваем шплинт

После этого можно вынимать сам датчик скорости Форд Фокус 1. Иногда могут возникнуть трудности, в этом случае можно изготовить небольшое приспособление, с помощью которого вы легко и быстро сможете извлечь его.

Для изготовления съемника вам понадобятся две пряжки от обычного брючного ремня. На одной стороне пряжки делаем пропилы по 13 мм, и загибаем под форму крючка фиксирующий усик.

Теперь цепляем приспособление за края датчика и, подцепив его мощной отверткой, не спеша вытягиваем.

Перед началом процедуры рекомендуется немного прокатиться на автомобиле. Так, разогреется коробка переключения передач на Форд Фокус 1 и снять старый датчик будет значительно проще. Дело в том, что удерживающий его штифт находится в металле и многие автолюбители утверждают, что просто обработка вытеснителем жидкости WD-40 не поможет.

Итак, алгоритм действий прост:

1. Прогреть мотор до рабочей температуры.

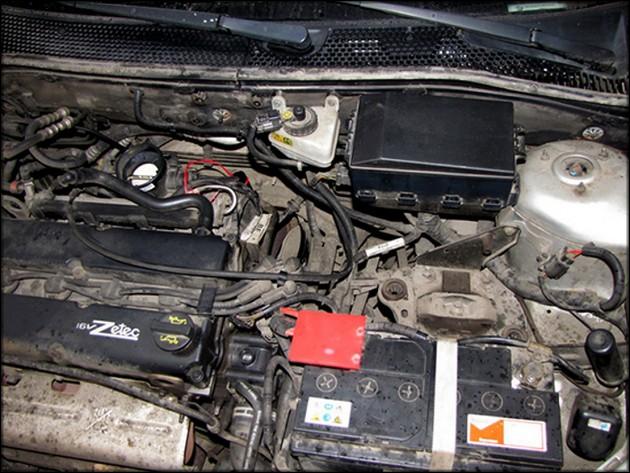

2. Открыть капот, именно под ним находится датчик скорости.
3. Демонтировать корпус воздушного фильтра.
4. Раздвинуть шланги и провода, чтобы добраться до искомой детали.
5. Снять колодку проводов с устройства.
6. Обработать штифт, закрепляющий датчик на месте, WD-40.
7. Извлечь штифт, используя плоскогубцы или кусачки. Некоторые сразу отламывают скобку на штифте и «ушко» на датчике. Обратите внимание, что в отсутствие нового фиксатора, для закрепления придется использовать извлеченный.
8. Снять старый датчик скорости, расшатывая его из стороны в сторону.
9. Подготовить новый узел, смазав уплотнительные кольца маслом.
10. Установить новый узел на место.
11. Зафиксировать деталь штифтом. Если нового нет, можно использовать старый, если он не пришел в полную негодность и позволит выровнять его.
12. Подключить новый датчик, вставив в него колодку с проводами.
13. Собираете все остальное.

На этом замена окончена. Как можно увидеть из инструкции, процедура не должна занимать много времени и усилий. Однако, процесс доставания штифта может принести довольно много хлопот. Для того чтобы упростить задачу и ускорить извлечение фиксатора владельцы Форд Фокус, прошедшие замену, советуют прибегать к различным способам и хитростям.

Например, перед прогреванием двигателя до достижения рабочей температуры старый датчик и штифт, конечно, обильно поливается трансмиссионным маслом с помощью шприца. Затем ненадолго положить на деталь, которую готовитесь снять, пропитанную тем же маслом тряпку.

Другие рекомендуют вынимать датчик вдвоем: один тащит датчик плоскогубцами вверх, а другой покручивает и расшатывает в разные стороны деталь другими плоскогубцами.

Еще одна рекомендация для извлечения штифта: усилить захват плоскогубцев кончика фиксатора можно, зажав ручки струбциной.

Таким образом, снять датчик скорости на Форд Фокус несложно и вполне можно сделать это самостоятельно, избежав дорогостоящего обращения в автосервис.

Снятие и установка регулятора холостого хода двигателей Zetec-E 1,8i/2,0i

Регулятор холостого хода установ­лен на ресивере с нижней сторо­ны, рядом с корпусом дроссельной заслонки.
Снимаем воздушный фильтр в сбо­ре с воздуховодом и шлангом с ав­томобиля

Нажав отверткой на выступ фик­сатора…

…отсоединяем колодку прово­дов от разъема регулятора.

Головкой «на 8» отворачиваем два болта крепления регулято­ра к ресиверу.

Снимаем регулятор с ресивера.

Заменяем порванные или потерявшие эластичность уплотнительные кольца, установленные в ресивере.
Устанавливаем регулятор в обратной последовательности. При этом…

…нижний болт крепления регулятора удобнее наживить снизу автомобиля.
Для этого нужно снять грязеза­щитный щиток двигателя. Затягивать болты удобнее сверху.

Советы и рекомендации

При установке новой детали могут проявиться некоторые проблемы, которые лучше решить оперативно. При выполнении работ этого типа следует помнить о следующем:

• Если в комплекте нового датчика не было нового штифта, то можно использовать старую деталь, предварительно выровняв ее.
• Процесс извлечения штифта должен осуществляться без применения чрезмерных усилий.
• Приобретать деталь для замены следует только в торговых точках, заслуживающих доверия.

Если работу по замене датчика скорости осуществлять аккуратно, то после установки этого элемента работоспособность системы определения скорости автомобиля Форд Фокус полностью восстановится.

Плавают обороты ХХ: из личного опыта

Так же столкнулся с проблемой плавающих оборотов (провалов) на холостом ходу. Двигатель 2.0 литра, ручка. Пробег 39 тыс.

Обороты плавают (проваливаются ниже допустимого, а потом взлетают выше нормы) при отпускании педали газа и езде накатом. Чем жарче погода – тем сильнее заметен этот косяк. Если климат стоит на режиме АВТО – может упасть стрелка до 400 оборотов, но еще не глохнет, а если кондей выключить – 1 из 3 раз – заглохнет. Так же заметил, что стрелка упадет ниже нормы, если до этого хорошенько газанул (до 5-6 тыс. оборотов). Начал я искать решение этой проблемы. Перечитал форум, кучу советов и т.д.

Заменил свечи, посмотрел дроссель – он оказался очень чистым и тем не менее, отполировал его до зеркального блеска. Нутром чуял, что проблема рядом, но не тут. Даже разобрал сам дроссель с электромотором, что бы собственно понять принцип. А принцип-то довольно простой: Сама дроссельная заслонка связана осью с программным переключателем. В этом переключателе много секторов контактов. В зависимости от углов поворота этого переключателя (ну и самой заслонки) замыкаются разные контакты и ЭБУ понимает в каком положении находится дроссельная заслонка. Такой же принцип использовался в видаках, для того, что бы процессор понимал, в каком положении находятся шестеренки и весь лентопротяжный механизм. Если бы проблема была в программном переключателе — происходил бы так называемый «дребезг». Это когда заслонка дергалась бы из одного положения в другое и так несколько раз в секунду. Но этого не происходит.

Включил мозг, начал рассуждать далее: Ведь должен как-то ЭБУ понимать, а сколько воздуха всосалось? Начал рыть. Оказалось, что есть все же в 2.0 литровых двигателях датчик расхода воздуха (абсолютного давления)! Вот где собака-то порылась. Как потом оказалось, что даже нескольких микрокаплей масла на головке этого датчика – достаточно, что бы ЭБУ не правильно понимал и неверно выставлял заслонку. Деталь я такую в итоге нашел по каталогу, Но вы не поверите. Мы целый час искали вдвоем, где же она (дачтик этот) может стоять. Дураку ясно, что где-то после дросселя, во впускном коллекторе, но где? Томить не буду: если снимите защиту картера и взгляните снизу между впускным коллектором и радиатором охлаждения, то примерно в центре (и не сверху и не снизу) на одном винте стоит этот датчик, вкрученный во впускной коллектор. Отверткой отвернуть его не получится. Очень малое расстояние между радиатором и впускным коллектором в этом месте. Понадобится трещетка маленькая с короткой звездочкой. Провода к этому датчику идут сверху двигателя. До самого низа, а потом уже к датчику, рядом со стартером.
В итоге датчик заменил, на нем была не очень сильно, но замаслена головка. В итоге 3 недели – полет нормальный и не одного рывка.

Проблему победил. Вся проблема именно в том, что из-за неправильно считывания этого датчика, ЭБУ посылает не верную команду дросселю. Когда датчик чуть чуть замаслен, на больших оборотах воздуха разрежение очень сильное и разница в ответе датчика в 2-3 % — не сказывается. Но вот на холостых — этого уже много. Пробовал и с кондеем и без него, с обогревом стекол и без — стрелка опускается теперь ровненько на 760 оборотов.

Теперь вот думаю прошиться, но только для того, что бы повысить мощность на самых низах (до 3 тыс оборотов). У кого 2.0 литра, тот меня поймет.

Видео по теме

Заключение

Теперь вы знаете, как снять датчик скорости «Форд-Фокус» 1 и поставить новый. В автосервисе за такую процедуру могут запросить от 3 до 5 тысяч рублей. При самостоятельной замене ваши расходы сведутся к покупке новых деталей, а это обычно до 1,5 тысячи рублей. Исправный датчик скорости избавит вас от проблем со спидометром и повышенного расхода топлива, а также нормализирует обороты на холостом ходу. После замены не забудьте провести тест-драйв. Убедитесь, что спидометр корректно работает на различных скоростях.
