Как снять обшивку двери Форд Фокус 2: разобрать заднюю, переднюю своими руками

Зачем снимать обшивку с дверей Форд Фокус

Компания Ford презентовала компактную модель малого среднего класса Focus в 1998 году. Первое поколение переднеприводных бюджетных городских автомобилей вышло на рынок в трех вариантах кузова: седан, универсал, хэтчбек. За двадцать лет производства линейка Фокус прошла семь обновлений, но наибольшей популярностью у водителей СНГ пользуется дорестайлинг второго поколения. Чаще всего владельцы интересуются тем, как снять обшивку двери Форд Фокус 2, чтобы провести тюнинг и обновить интерьер салона. Разберем подробнее этот вопрос для всех поколений авто.

Кроме варианта с тюнингом, снимать облицовку водительской или пассажирской дверки потребуется в следующих случаях:

1. Ремонт, переустановка элементов центрального замка.
2. Поломка механизма стеклоопускания, автодоводчика стеклоподъемника, ручки открывания, личинки замка.
3. Докомплектация салона динамиками, акустическими колонами, гаджетами управления, которые врезаются в дверную карту.
4. Работы, которые связаны с шумоизоляцией салона, укладка виброизоляции, проверка внутренних карманов детали на коррозию, антикоррозийная обработка.

Штатно на Фокус первого и второго поколения устанавливается пластиковая дверная карта. Материал становится хрупким под действием низких температур, поэтому при неаккуратном демонтаже можно поломать панель.

Все работы по переустановке облицовки рекомендуется проводить при температуре воздуха не ниже плюс 15 градусов.

На что необходимо обратить внимание

Процесс демонтажа дверных карт требует внимания, аккуратности и ангельского терпения. Приходится иметь дело с большим количеством мелких деталей – крепежей, защелок, клипс и т.п. Сломать их – плёвое дело.

Процедуру снятия дверной обшивки лучше проводить в теплое время года или в теплом обогреваемом гараже

Все крепежные детали сделаны из пластмассы, и на морозе они становятся хрупкими и легко повреждаемыми.

Рекомендуется организовать место сбора мелких деталей в какой-либо удобной емкости, чтобы они никуда не закатились, не упали на землю и т.п. Их последующий поиск отнимает массу времени и заставляет изрядно нервничать.

Лучше всего перед началом работ ознакомиться с инструкцией по демонтажу обшивки, на худой конец – с местами крепления крепежей, которые указаны в мануале к машине.

Процедура демонтажа дверных карт моделей Форд Фокус 1, 2 или 3 имеет много общего. Различия обусловлены особенностями конструкций дверей, местонахождением крепежных фиксаторов и способами их съема.

Инструменты для снятия обшивки двери

Обычный набор инструментов для произведения данной операции включает:

• комплект тонких отвёрток с плоским лезвием;
• крестовую отвертку;
• ключ TORX T25;
• специальные пластиковые пластины или лопатки для демонтажа пластмассовых элементов.

Угловой ключ TORX T25

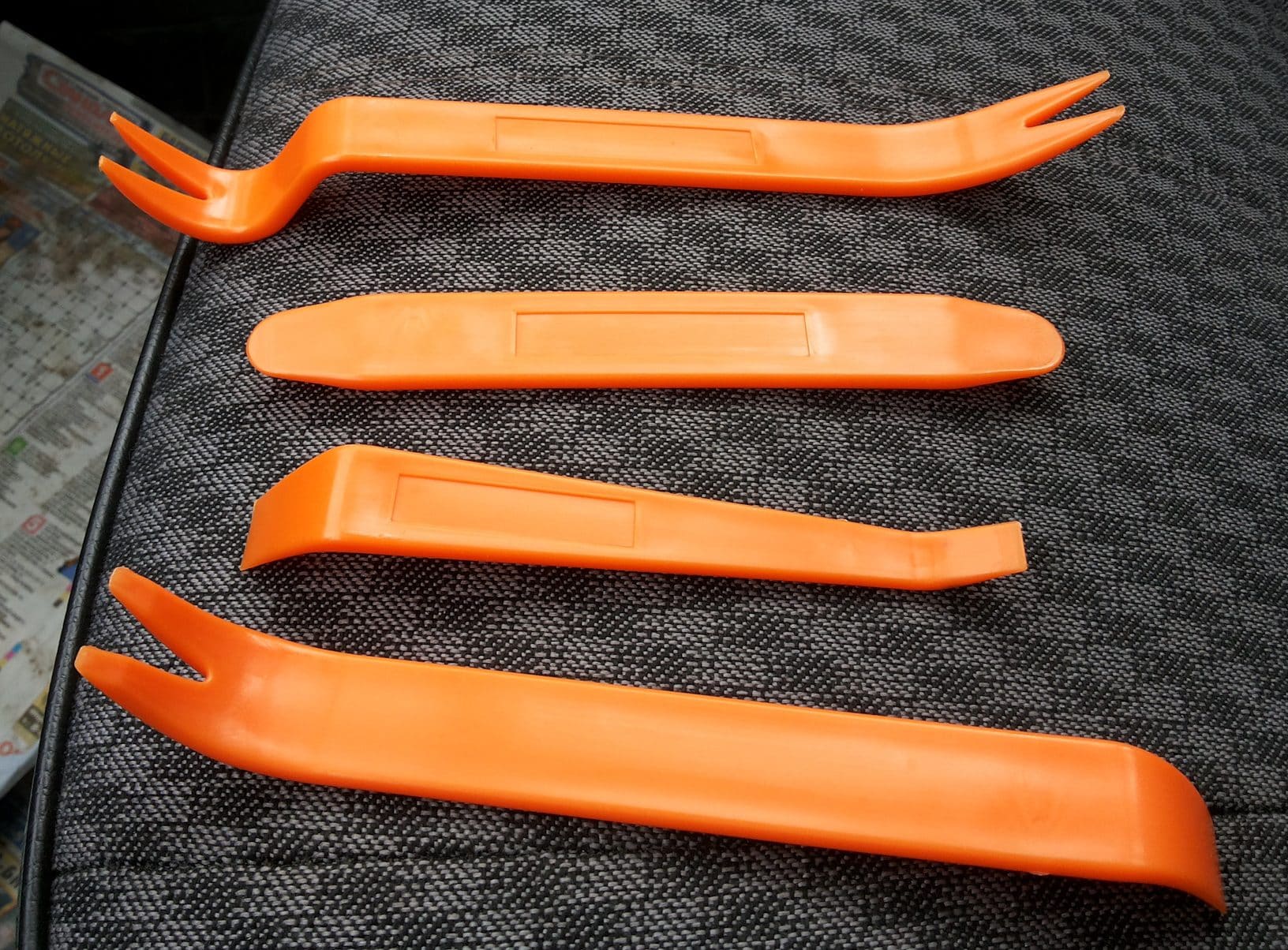

Сегодня в продаже имеются специальные комплекты инструментов для снятия обшивок. Есть наборы, в которые входит 12 наименований. Среди них лопатки различных форм из прочного полимера, резко снижающие риск повреждения пластиковых деталей автомобиля. Помимо этого, имеются универсальные ключи, годные для работы с любыми типоразмерами крепежных элементов.

Инструменты для снятия обшивки

В случае предполагаемых работ по замене деталей или каких-либо узлов на дверце автомобиля, следует их заранее приобрести и подготовить к установке.

В двери, как известно, расположены центральный замок, стеклоподъемник, связанные с электронным блоком. Поэтому настоятельно рекомендуется отключить питание машины, сняв силовой провод с аккумуляторной клеммы «минус».

Отдельно следует отметить, что при любых ремонтных и профилактических следует применять только оригинальные запчасти. Китайские аналоги, которые буквально заполонили российский рынок, зачастую нуждаются в дополнительной обработке, подточке, подгонке. Это, в свою очередь, требует привлечения лишних временных и материальных ресурсов, а иногда и помощи высококвалифицированных специалистов.

Последовательность демонтажа обшивки с передних и задних дверей Ford Focus 2

Второе поколение Фокус выпускалось с 2004 по 2011 год. Для модели была выбрана новая платформа Ford C1, но форма кузова для всей линейки перешла с первой генерации. После рестайлинга 2008 года модельный ряд был полностью перестроен. Фокус получил обновленный кузов, на дверях появились стильные выштамповки, форма дверей, капота переднего и заднего бампера изменилась.

Мастера меняют металлические двери и обшивку автомобилей доресталинговой сборки на рестайл второго поколения. Ремонт требует значительных доработок и своими руками проводится редко. При переустановке облицовки меняется расположение пистонов и накладок. Порядок того, как снять обшивку с передней двери Форд Фокус 2 рестайлинг по шагам:

1. Опустить стекло, снять защитную сетку с динамика. Сетка установлена на внутренние фиксаторы, необходимо повернуть колпак в сторону, вытащить его с пазов.
2. Выкрутить два винта крепления ключом Т25.
3. Снять уплотнитель двери. Стараться не гнуть и не ломать скобы.
4. Вставить в щель подлокотника плоскую отвертку, выдернуть пластиковую верхнюю накладку.
5. Выкрутить болты головкой на 8, отсоединить штекера электроцепи.
6. Разобрать кромку ручки  открывания двери, вытянуть деталь, поддев плоской отверткой.
7. Снять ручку.
8. Всунуть пластиковый клин или плотную линейку между обшивкой и дверью, потянуть облицовку на себя, пройтись по периметру, отстегивая внутренние пистоны.

Клипсы выходят из гнезд с характерным щелчком. Сломанные фиксаторы можно вытянуть с обшивки плоскогубцами, а после заменить на новые.

Особенностью демонтажа пассажирских дверей на Форд остается конструкция ручки стеклоподъемника. Зацепляющий механизм крепится на стальной фиксатор, который необходимо отсоединить внутри механизма. Для этого используется стальная проволока с крючком. Порядок разборки задней двери на Фокус 2 версия рестайлинг:

1. Потянуть ручку стеклоподъемника на себя. В разъем вставить проволоку с крюком. Отстегнуть стальной фиксатор в механизме подъема стекла.
2. Вытащить пружинный фиксатор, снять ручку.
3. Поддеть пластиковую накладку на подлокотнике, выкрутить два болта, расположенных под накладкой.
4. Поддеть отверткой пластиковую панель на внутренней ручке открывания дверки, отдать рукоятку, освободить фиксатор, вытащить ручку.

Обшивка на пассажирские дверки крепится на 7 пистонов. Стоит аккуратно поддеть облицовку с нижнего угла, вставив клин между дверью и картой, отстегнуть по периметру все клипсы.

Под картой расположен плотный лист влагозащиты, которая наклеена на дверь и защищает все внутренние механизмы. Если необходим ремонт замков, тяги, то нужно провести антикоррозийную обработку внутренних карманов, рекомендуется устанавливать новую вибро- и влагозащиту после демонтажа старой пленки.

Электрические подъёмники стёкол

Работа проводится практически так же, но начинается с демонтажа подлокотника, по такой же схеме, как и в первом случае.

1. После этого снимаем пластиковую накладку на внутренней ручке двери, но перед снятием накладки необходимо отсоединить жгут проводов от кнопки. Коннектор вынимается из кнопки после нажатия на пластиковый фиксатор.
2. Дверная карта тоже крепится с помощью семи пистонов, поддеваем карту пластиковой лопаткой и отводим панель в сторону настолько, насколько позволяют провода динамика. Провода отсоединяем от динамика, нажав на фиксатор, теперь можно снять обшивку полностью.

Пошаговая инструкция как снять обшивку двери FordFocus 2

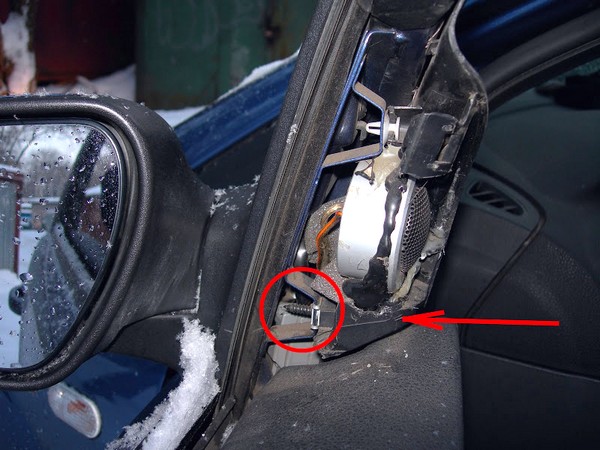

1. Первым делом опустите стекло и снимите защитную сетку динамика “пищалки”.

2. Чтобы снять сетку ее нужно потянуть на себя, она крепится на защелках фиксаторах.

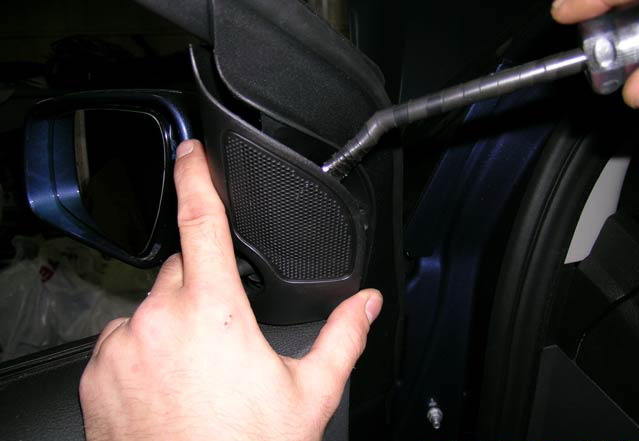

3. После необходимо взять ключ TORX T25, и открутить им винт крепления.

4. Теперь нужно снять уплотнитель двери. Будьте очень внимательны и аккуратны, чтобы не повторить моих ошибок и не повредить скобы. Если вы будете аккуратны их можно будет использовать повторно.

5. Чтобы не потерять скобы снимите треугольник пищалки.

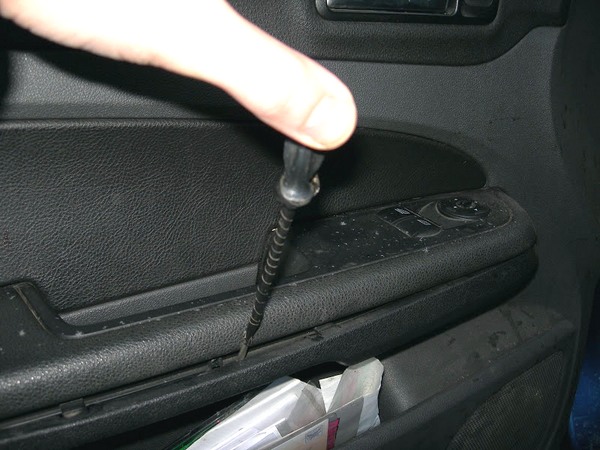

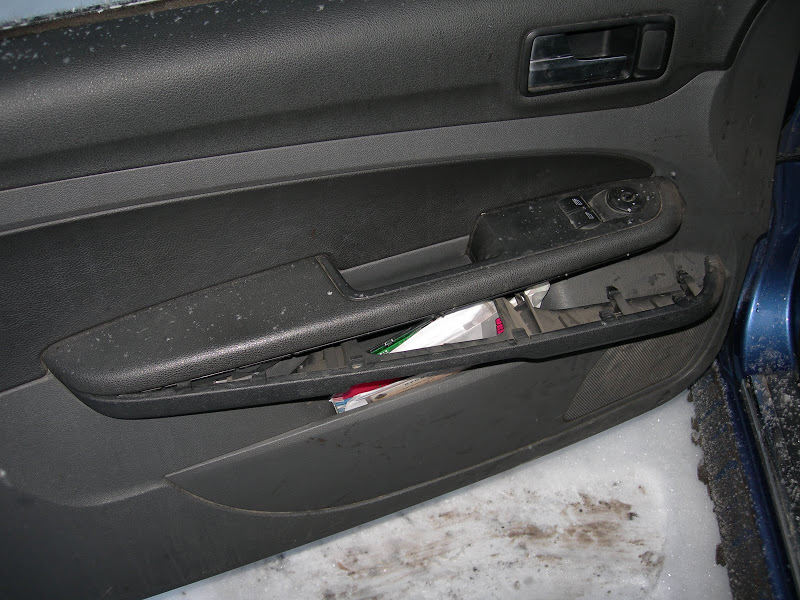

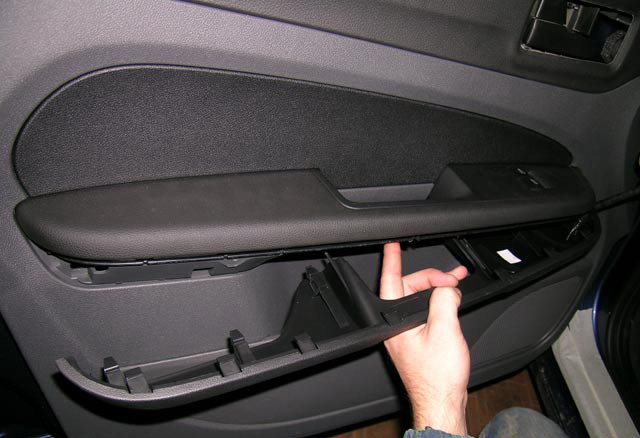

6. Возьмите плоскую отвертку и установите ее в щель подлокотника. Затем аккуратно поднимите ее вверх, а нижнюю часть подлокотника потяните на себя.

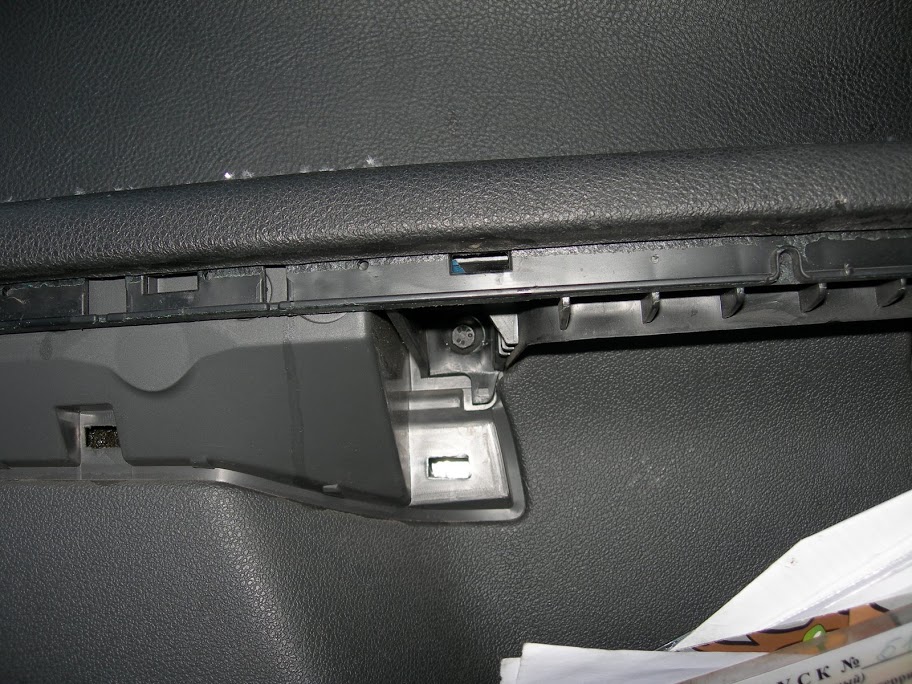

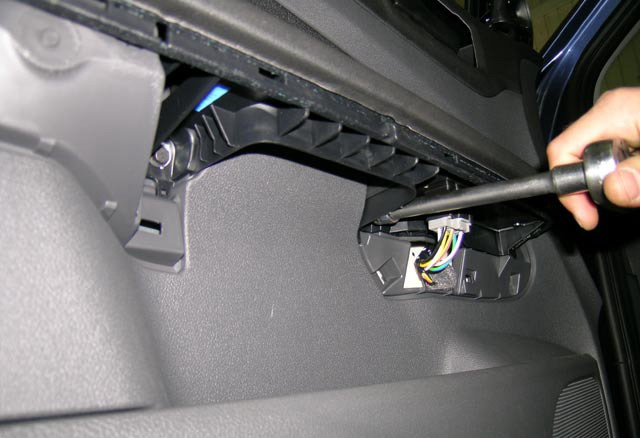

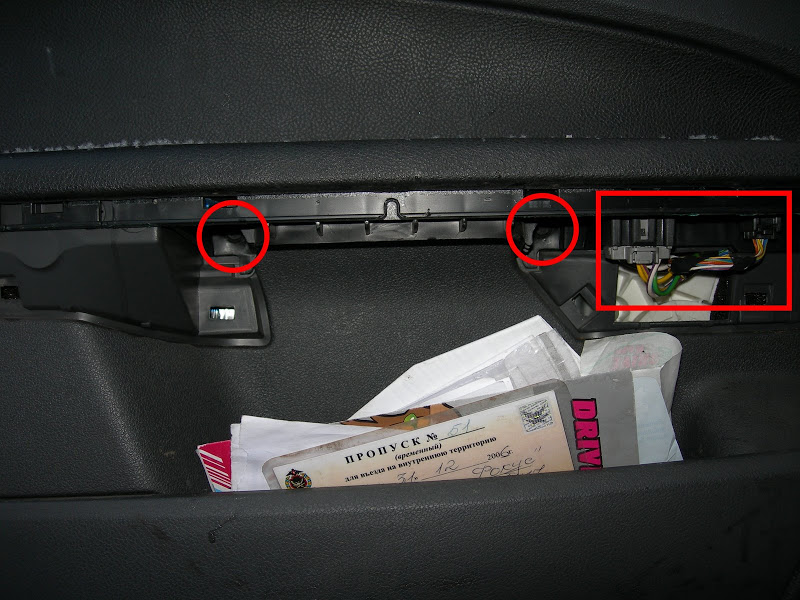

7. Головкой на “8” открутите два болта крепления обшивки.

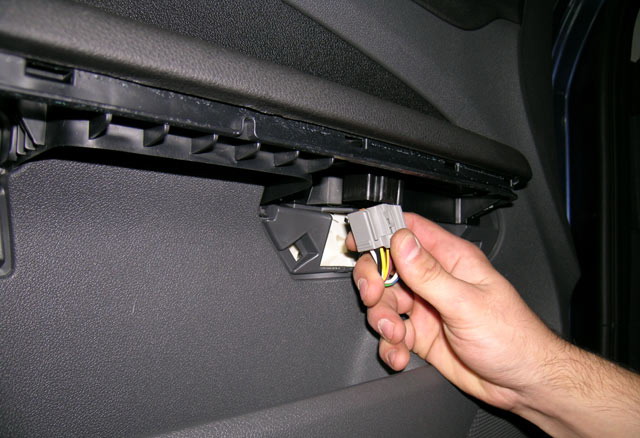

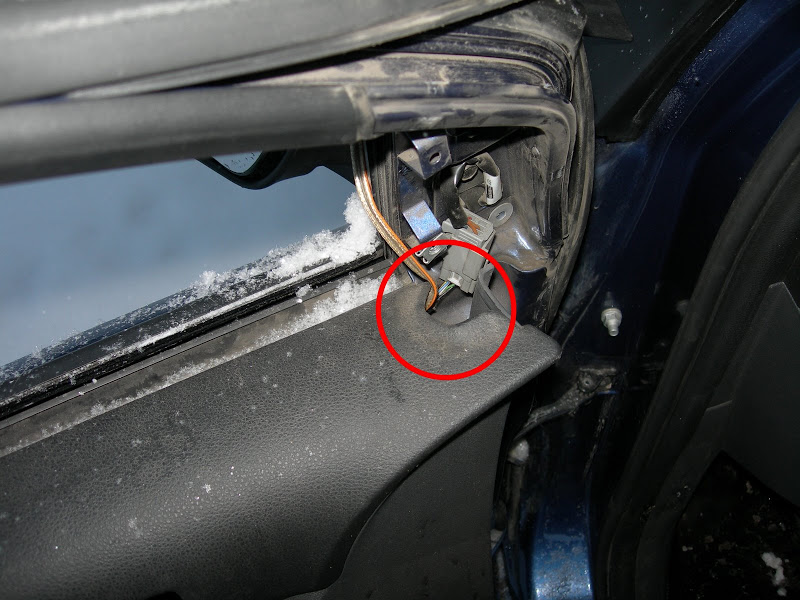

8. Отключите все разъемы на передней двери.

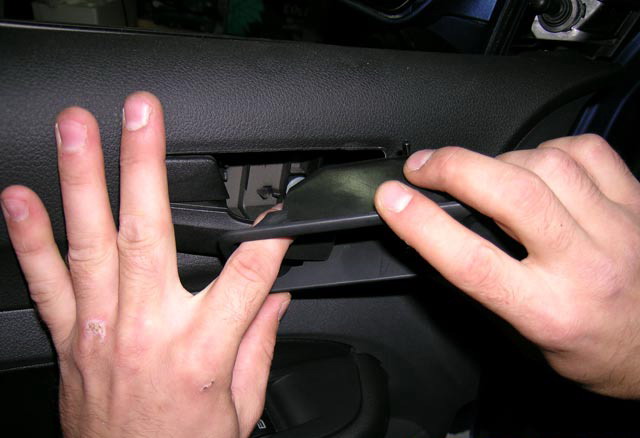

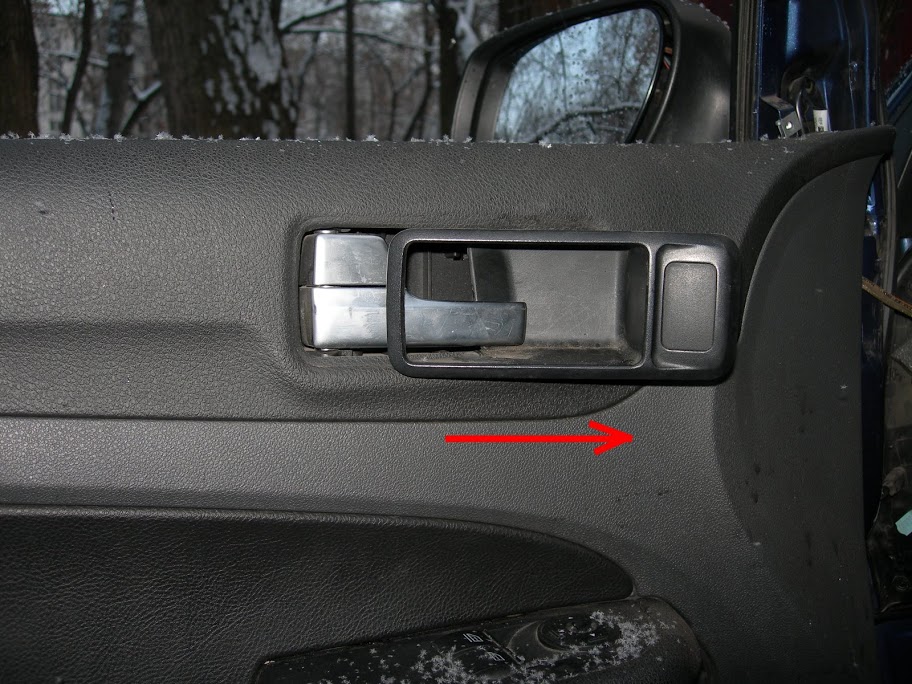

9. Далее, аккуратным движением, чтобы не повредить обшивку, подковырните кромку ручки двери и не спеша потяните на себя до тех пор, пока она полностью не выйдет из зацепа. Когда это случится, снимаете вперед с ручки.

10. Потяните обшивку двери за образовавшиеся отверстия на себя, пока угол не оттопырится, при этом будут слышны щелчки, это звук выходящих из зацепа пистонов.

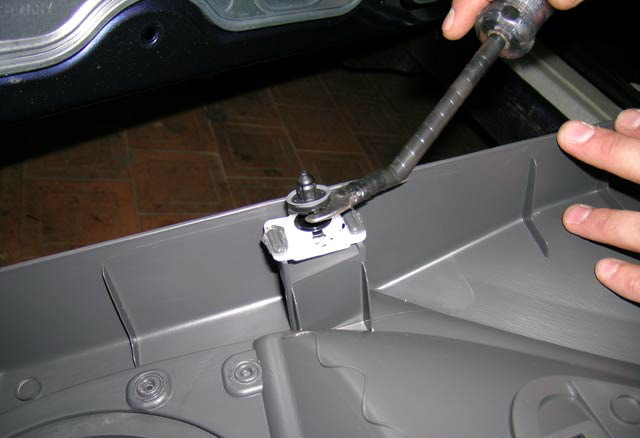

11. Оставшиеся в  корпусе пистоны извлекаются при помощи плоскогубцев.

12. Если вы повредили или сломали пистоны не спешите отчаиваться, их можно купить в магазине, главное возьмите с собой старый пистон для того чтобы подобрать нужный вам вариант.

Вот и все! Обшивка двери Форд Фокус снята, осталось произвести необходимые вам работы и установить обшивку на место. Собирается все в обратной последовательности.

Снимаем дверную карту задней двери на Фокус 2 с механическим приводом стеклоподъемника

В зависимости от комплектации, второй Focus может иметь электрический или механический стеклоподъемник. Сначала демонтируем дверь с помощью стеклоподъемника. Процедура выполняется следующим образом:

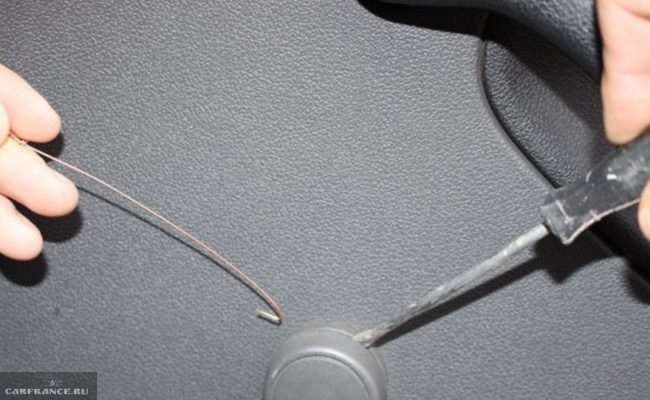

Найдите кусок жесткой проволоки длиной 250-300 мм и загните крючок на одном конце.

Возьмите крючок и плоскую отвертку.

Потяните ручку электрического стеклоподъемника на себя, затем с помощью сделанного крючка зацепите пружинный фиксатор со стороны рычага ручки и потяните его на себя.

Зацепите крючок за фиксатор и вытяните его из-под ручки.

Снимите рукоятку и пластиковую шайбу.

Потяните ручку на себя и снимите ее.

С помощью плоской отвертки отделите пластиковую крышку подлокотника и осторожно снимите ее, преодолевая сопротивление зажимов.

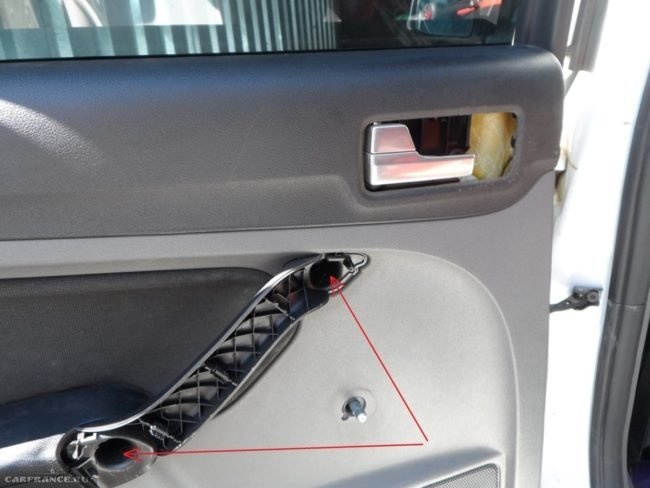

Подлокотник крепится к дверной раме двумя саморезами с головкой восьмеркой, открутите их головкой подходящего размера.

Выкрутите два самореза, крепящие подлокотник.

С помощью отвертки подцепите обшивку внутренней ручки двери, потяните ее на себя и снимите обшивку.

Теперь обшивка двери удерживается на месте только семью пластиковыми пистонами. Для снятия обшивки лучше всего использовать пластиковый шпатель, чтобы не повредить краску на двери или саму карту. Стяните обшивку и отделите ее от дверной рамы.

Подденьте шпателем нижний угол накладки и отодвиньте ее до щелчка, затем переместите шпатель к следующей накладке и повторите.

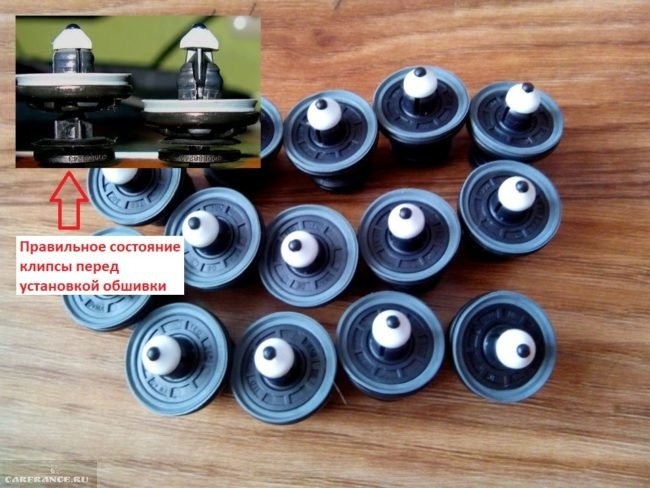

Снимите обшивку. Во время установки замените поврежденные зажимы новыми.

Если оригинальные клипсы слишком дороги, можно использовать изделия с кодом VAG 6Q0 868 243 (аналог клипс от Audi – они хорошо подходят и стоят в два раза дороже).

О различиях в процессе демонтажа обшивки с Ford Focus 1, 2 и 3

Независимо от года выпуска алгоритм работ по демонтажу не меняется. Каждое поколение Фокус получило обновленный кузов. В зависимости от этого дверные карты имеют оригинальные формы и изготавливаются из разного материала. Облицовка в версии дорестайл и рестайлинг имеет различные места под установку пистонов и винтов, есть отличия в форме защитных накладок и заглушек.

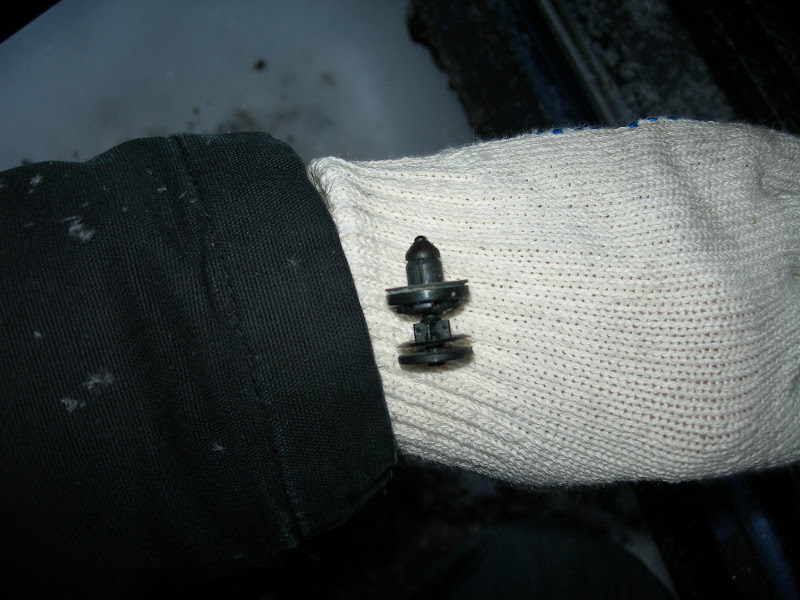

Для всех моделей одинаковыми остаются форма клипс и материал их изготовления. Штатный фиксатор имеет формы двухстороннего нажимного пистона с двойной юбкой. Основание клипсы устанавливается в обшивку, на двери расположены ячейки фиксации.

Процесс снятия карты двери Ford Focus 2: видео

Видео про разборку двери с электрическим подъемником

Заключение

Если при демонтаже некоторые пистоны сломались, их необходимо заменить новыми. Сборка обшивки проводится в обратном порядке. Удачной всем работы и тишины в салоне!
