Радиатор печки Пежо 308: промывка, замена своими руками + фото и видео

Немного из истории

Первые отопители появились на американских транспортных средствах в 1917 году.

Схема работы печки.

В качестве обогревателя использовалась часть выхлопной трубы. Несколько позже компания General Motors дополнила эту конструкцию вентилятором и дополнительным радиатором. Сейчас для обогрева транспорта используется взятие тепла с охлаждающей жидкости силового агрегата.

Устройство и принцип действия радиатора печки

Система отопления призвана обеспечивать вентиляцию салона, одновременно поддерживая в нём комфортный микроклимат. Для водителя и пассажиров это очень актуально, особенно зимой. Устройство и принцип работы отопителей большинства автомобилей одинаковы.

Принцип устройства системы отопления салона одинаков для бошьшинства автомобилей

Система функционирует следующим образом. Вентилятор (6) подаёт воздух с улицы или, если включён режим рециркуляции, из салона. Воздушный поток очищается фильтром салона (3), распределяется заслонкой подмешивания (2) и частично проходит через радиатор (5), где нагревается. Другая часть потока идёт напрямую. Нагретый и холодный воздух смешиваются и распределяются заслонкой (7), обеспечивая вентиляцию салона. Температура регулируется изменением положения перегородки (2). С помощью заслонки (7) происходит распределение потока по салону — воздух подаётся в ноги, на лобовое и боковые стёкла и т. п. Радиатор (5) передаёт тепло от нагретого в системе охлаждения антифриза проходящему через его соты воздушному потоку. Циркуляция охлаждающей жидкости (ОЖ) по трубкам теплообменника осуществляется принудительно с помощью водяного насоса.

Специалисты не рекомендуют включать обогрев салона на холодном двигателе. Следует дождаться повышения температуры ОЖ как минимум до 50 °C.

Особенности печки Peugeot 307/308

Французские автомобильные марки пользуются популярностью в нашей стране. Примером служит Peugeot 308, который выпускается еще с 2007 года и уже несколько лет предлагается пользователям в своем втором поколении. Одним из недостатков модели является ее система отопления, поэтому нередко в Peugeot 308 не греет печка. Желающие обращаться в фирменный автосервис должны приготовить немалую сумму за диагностику и последующий ремонт. Автовладельцам, решившим сэкономить и обратиться к частным мастерам, стоит запастись терпением. Имеющие меньше опыта и спецоборудования автослесари-самоучки не всегда с первого раза решают проблему, когда в Peugeot 308 интенсивно дует холодный (прохладный) воздух из штатной печки. Чаще всего максимального эффекта удается достигнуть при самостоятельном ремонте Peugeot.

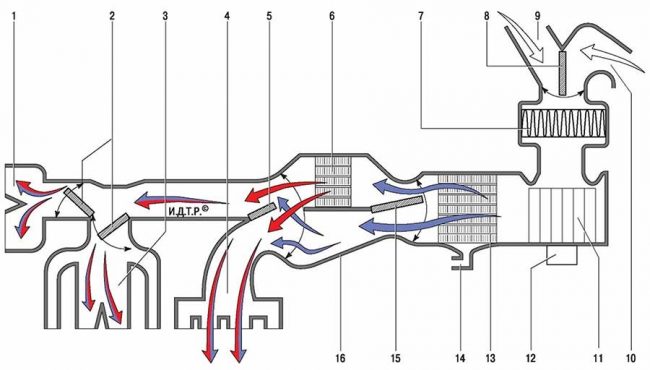

В автомобиле Peugeot 307/308 отопитель и кондиционер размещены в одном корпусе. Это удобно, так как оба устройства используют одни и те же воздуховоды — печка нагревает, а кондиционер охлаждает поступающий в салон воздух. Система отопления состоит из следующих элементов:

1. Воздуховоды обдува лобового стекла.
2. Заслонки, распределяющие потоки воздуха к ветровому стеклу и дефлекторам приборной панели.
3. Воздуховоды, направляющие воздух к приборной панели.
4. Патрубки, направляющие воздух в область ног.
5. Заслонка, распределяющая воздушный поток между панелью приборов (область груди) и нижними дефлекторами (область ног).
6. Радиатор печки.
7. Фильтр очистки воздуха в салоне.
8. Заслонка, управляющая рециркуляцией и входящим наружным потоком.
9. Патрубок наружного притока воздуха.
10. Воздухозаборник воздуха из салона для рециркуляции.
11. Крыльчатка вентилятора.
12. Электродвигатель вентилятора.
13. Испаритель кондиционера.
14. Дренаж для слива конденсата с испарителя.
15. Терморегулирующая заслонка.
16. Корпус блока вентиляции, отопления и кондиционирования.

В автомобиле Peugeot 307/308 отопитель и кондиционер размещены в одном корпусе

Вентилятор имеет несколько режимов работы с разной интенсивностью входящего воздушного потока. Скорость вращения электродвигателя изменяется блоком резисторов, входящих в цепь питания вентилятора. Изменением положения терморегулирующей заслонки (3) достигается комфортная температура в салоне. Другой заслонкой (2) поток воздуха распределяется между ветровым стеклом и панелью приборов. Точно отрегулировать направление обдува можно с помощью расположенных на панели дефлекторов. Синими стрелками обозначен холодный воздух, красными — нагретый.

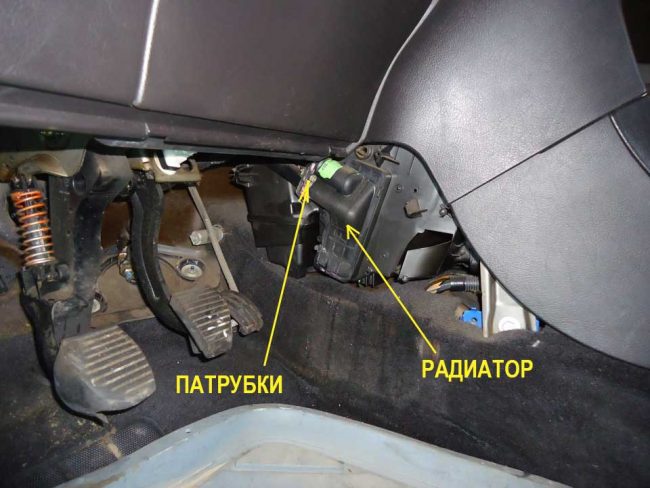

Радиатор печки находится за передней панелью. Доступ к нему открывается сбоку со стороны водительского сиденья. Снять радиатор можно без демонтажа торпедо.

При демонтаже радиатора не потребуется снимать переднюю панель

Управление отоплением и кондиционированием

Органы управления микроклиматом в салоне расположены на центральной панели между водительским и пассажирским сиденьями. Сам блок управления довольно прост и эргономичен, поэтому установить комфортную температуру, интенсивность и направление воздушных потоков не составит большого труда.

Управление осуществляется следующими элементами:

1. Регулятор направления воздушных потоков.
2. Кнопка включения режима рециркуляции воздуха.
3. Кнопка обогрева заднего стекла.
4. Регулятор температуры воздуха.
5. Переключатель скоростей вентилятора.

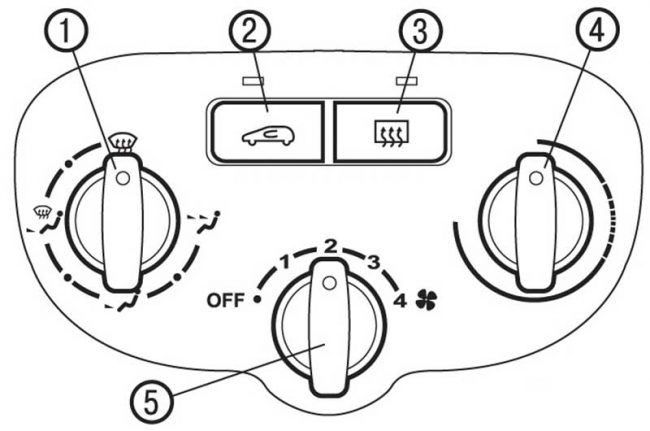

Блок управления отоплением и кондиционированием салона Peugeot 307/308 довольно прост и эргономичен

Неисправности отопителя и способы их устранения

Основным элементом системы вентиляции, кондиционирования и отопления салона любого автомобиля является радиатор отопителя. Иногда это не удается. Причины этого могут быть самые разные — от неудачной конструкции самой системы до плохого качества прокладок и охлаждающей жидкости.

Печка может перестать работать по различным причинам. Причиной её выхода из строя может стать неисправность любого элемента ситстемы отопления.

Если при включении вентилятора воздух в салон не поступает, он неисправен. Это может произойти при:

• выходе из строя переключателя скоростей вентилятора;
• неисправности предохранителя в цепи питания электродвигателя;
• возникновении проблем с обмотками или роторными щётками электродвигателя.

Обнаружить причину неисправности электродвигателя не так сложно. С помощью мультиметра можно легко идентифицировать короткое замыкание или обрыв цепи, наличие или отсутствие напряжения в 12 вольт на контактах.

От сильного мороза может также сломаться заслонка, распределяющая потоки тёплого воздуха. Кроме этого, низкая интенсивность подачи воздуха может быть обусловлена сильной загрязнённостью салонного фильтра. В этом случае фильтр подлежит замене.

Протекание антифриза

Зачастую не греет печка Peugeot 308 из-за потерь охлаждающей жидкости. Заметить подтеки можно как в салоне, так и в подкапотном пространстве. Устраняется проблема доливом жидкости до указанного производителем уровня. Важно дождаться остывания антифриза, а не отвинчивать крышку при разогретом двигателе.

Не работает моторчик печки

Не рабочий моторчик печки.

Самая банальная — не работает моторчик печки. Это слышно сразу, да и устраняется теоретически просто. Может сгореть предохранитель вентилятора печки. Он находится в подкапотном блоке предохранителей с номиналом 40 А, обозначен F1. Если же предохранитель сгорает систематически, необходима замена электродвигателя отопителя, кроме этого может выйти из строя включатель моторчика печки. Проверяется методом прозвона мультиметром.

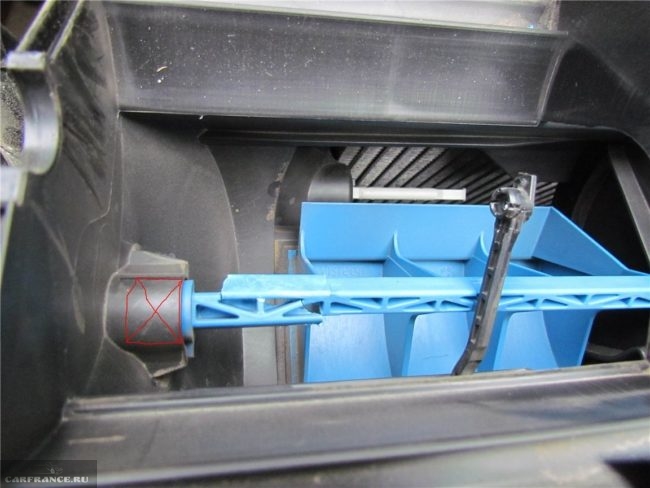

Выход из строя заслонки

Заслонки на двухзонных климат-контролях

Если моторчик нормально работает на всех скоростях, возможно, что вышли из строя одна или несколько заслонок подачи воздуха. Передняя заслонка (или заслонки на двухзонных климат-контролях), которая распределяет поток тёплого воздуха, выходит из строя чаще всего по той причине, что выполнена она из не самого прочного и качественного пластика.

На холоде она деревенеет и при срабатывании клинит или ломается, соответственно, подача воздуха невозможна.

В этом случае перспектива не самая радужная, поскольку без демонтажа передней панели до последнего винтика, добраться до заслонки не получится. Раньше сама заслонка не входила в состав запасных частей и приходилось колхозить поломанные заслонки клеями, бандажами и хомутами. Сегодня она поступает в продажу под кодом 16070-440-80. Заслонки можно купить как для однозонного климат-контроля, так и для двухзонного.

Официалы не берутся за замену заслонок и предлагают замену отопителя в сборе.

Салонный фильтр

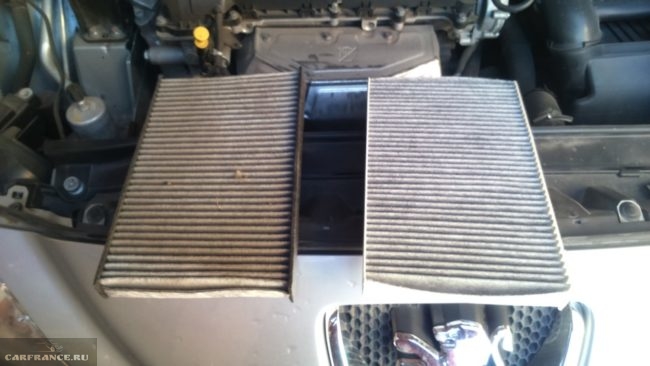

Достаем старый салонный фильтр и меняем на новый

Подача воздуха при рабочем моторчике отопителя и рабочих заслонках может отсутствовать или быть слабой по вине салонного фильтра.

Если он забит, ни о каком теплом воздухе и речи быть не может, ему просто неоткуда взяться. Проверяется это просто. Демонтируется салонный фильтр, включается отопитель. Если воздух пошёл, меняем салонный фильтр и наслаждаемся теплом в салоне.

Образование воздушной пробки

Если плохо греет печка Пежо 308, причиной этого также может стать воздушная пробка. Она возникает вследствие низкого уровня антифриза, когда система захватывает воздух. В таком случае нужно просто добавить охлаждающей жидкости до нормального уровня и провести прокачку системы.

Но воздушная пробка также может образоваться из-за негерметичной прокладки головки блока цилиндров. Без автосервиса устранить эту проблему не получится, потому что для этого нужно провести ремонт двигателя, во время которого снимается головка блока цилиндров и устанавливается новая прокладка.

Ищем причину в термостате и радиаторе отопителя

Как и сам радиатор печки, термостат может стать причиной плохой циркуляции тёплого воздуха в салоне.

Если термостат неисправен (не работает термоклапан), он не даёт антифризу циркулировать по малому кругу, минуя основной радиатор системы охлаждения. В результате жидкость не может прогреться до нужной температуры. Это просто отследить по указателю температуры антифриза или проверить рукой патрубок радиатора — если он тёплый, термостат не перекрыл клапан.

Проведем замену старого термостата на новый

Забитый радиатор системы охлаждения

Однако самой распространённой причиной нерабочей печки на Пежо 308 считается сам радиатор отопителя .

Если в летний период забитый радиатор системы охлаждения вычисляется по перегреву, то зимой такая участь вполне может ждать радиатор печки.

Он тоже засоряется силикатами от некачественного или изношенного антифриза, накипью. В результате его пропускная способность резко падает и он не может обеспечить прогрев салона. Здесь можно пойти двумя путями — промывка всей системы охлаждения, но эффективнее будет локальная промывка радиатора печки.

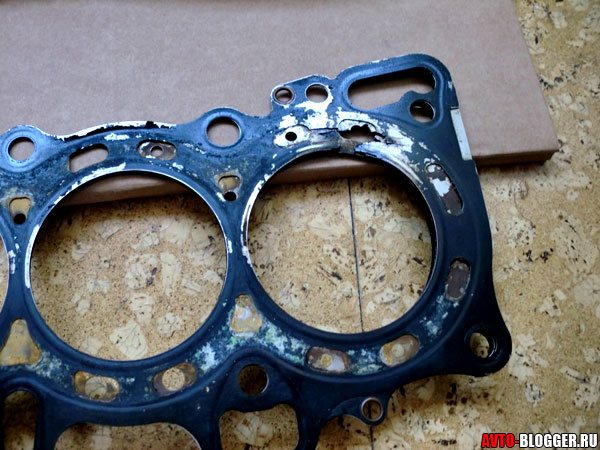

Пробита прокладка головки двигателя

Все дело в том, что мотор это не монолитная конструкция, у него есть головка блока и сам блок. Соединяются они через специальную прокладку. Если эта прокладка пробита (а такое бывает, например при плохой протяжке), то охлаждающая жидкость будет уходить в цилиндры или глушитель (из глушителя будет валить белый густой дым). Таким образом, охлаждающей жидкости будет не хватать в системе (возможно проявление воздушных пробок) и поэтому печка будет плохо греть! Нужно срочно менять прокладку головки блока, иначе можно убить двигатель, через перегрев.

Наверное, это все основные причины, когда печка плохо греет! От себя хочу заметить, что в большинстве случаев это неисправность термостата (примерно в 70%). Так что первым делом проверяйте – меняйте его.

Сейчас небольшое полезное видео, смотрим.

Выработала ресурс помпа

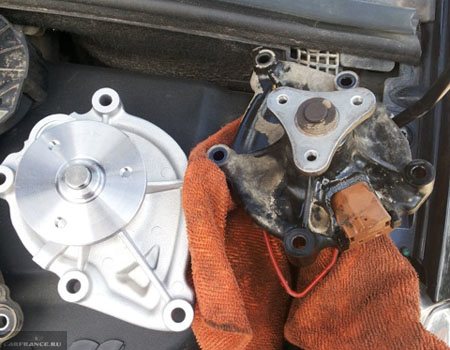

Новая и старая помпы.

Визуально проявляется в виде течи из места её расположения антифриза. Проблема устраняется заменой самой помпы.

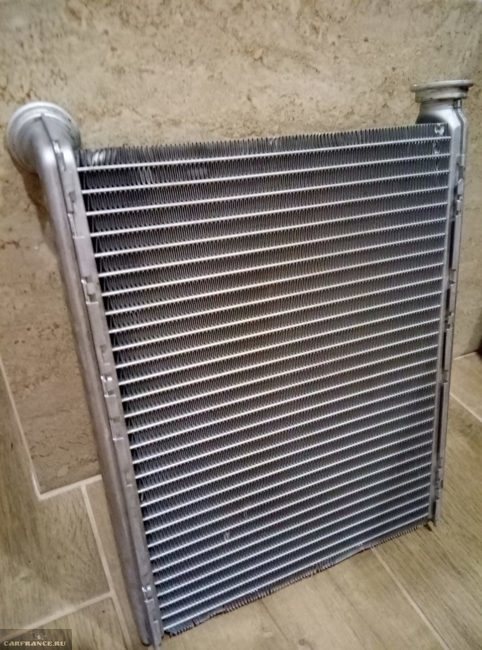

Диагностика и чистка радиатора печки на Пежо 308

Стоит чистить радиатор регулярно чтобы не было в нем много грязи и накипи.

Сложнее обстоят дела с радиатором. Особенно если он дополнительно оборудован кондиционером или климат – контролем.

Для успешной очистки от накипи и ржавчины опытные водители прибегают к следующему методу.

1. Снять нижний патрубок радиатора в моторном отсеке и дождаться полного стекания антифриза в предварительно подготовленную широкую ёмкость;
2. В зоне ног водителя, под рулевым колесом, снять пластиковую защиту;
3. После отогнуть продолжение защиты справа от педалей, и открутить болт с головкой под ключ типа Т20 («звёздочка»);
4. Движением на себя снять пластиковый кожух;
5. Откроется доступ к радиатору с алюминиевыми трубками;
6. Не отгибая трубок, аккуратно снять с них стопорные кольца;
7. Открутить на радиаторе 5 болтов;
8. Снять пластиковую чёрную заглушку;
9. Подставить предварительно подготовленную ёмкость, чтобы слить остатки антифриза;
10. Вынуть радиатор для последующей очистки.

Замена радиатора печки

При всём многообразии неисправностей системы отопления чаще всего причиной её некорректного функционирования становится выход из строя радиатора печки. Накипь и отложения, образующиеся в результате использования низкокачественной ОЖ, постепенно забивают его трубки. Для чистки, промывки или замены радиатор необходимо демонтировать.

Приступим к снятию радиатора печки

Для снятия и замены радиатора печки Peugeot 307/308 потребуются:

• новые уплотнительные кольца для патрубков радиатора;
• шлицевая и крестообразная отвёртки;
• набор гаечных ключей и накидных головок;
• пассатижи;
• ёмкость для слива антифриза объёмом около двух литров.

Демонтаж радиатора выполняется следующим образом.

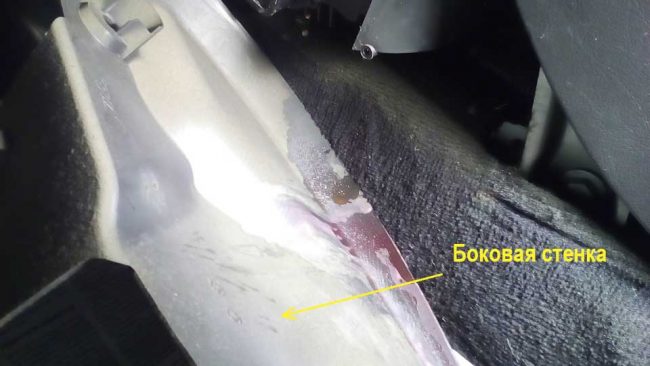

1. Выкручиваются три винта крепления и снимается боковая стенка центральной панели со стороны водителя.

   Для снятия боковой стенки выкручивают три винта крепления
2. От входного и выходного патрубков, подводящих антифриз, отсоединяются штуцеры крышки радиатора. Выкручиваются винты крепления патрубков.

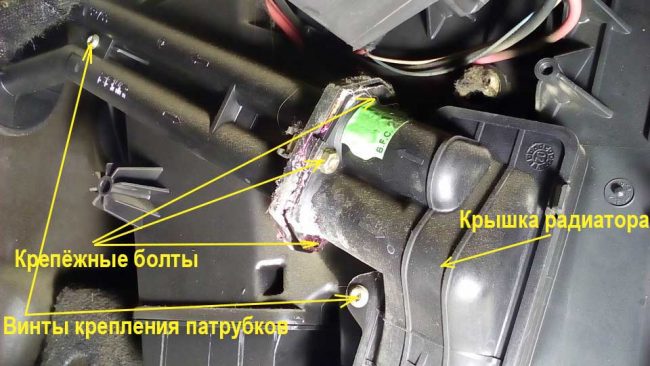

   Для отсоединения патрубков нужно освободить их от крепёжных болтов и винтов
3. Из патрубков в пустую ёмкость аккуратно сливается ОЖ. Пробка расширительного бачка должна быть закручена. В этом случае выльется 200–300 мл антифриза, а при открытой пробке — около 2 л.

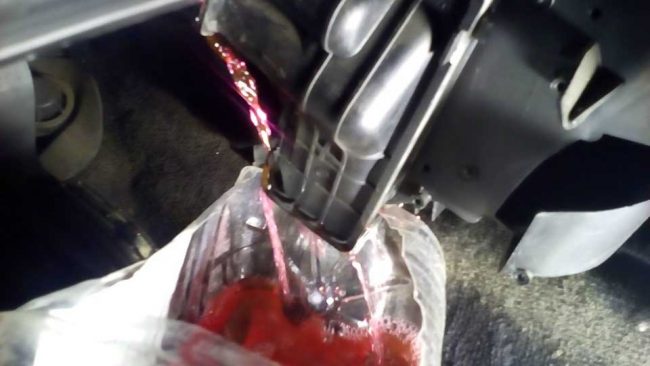

   Антифриз следует сливать при закрученной пробке расширительного бачка

После этого радиатор может быть извлечён из своего посадочного места для промывки или замены.

Установка радиатора

При монтаже радиатора потребуется выполнить несколько дополнительных операций.

1. Со стороны пассажирского сиденья снимается боковая стенка центральной панели. В автомобилях с кондиционером, выпущенных до рестайлинга, из гнезда вынимается датчик температуры.

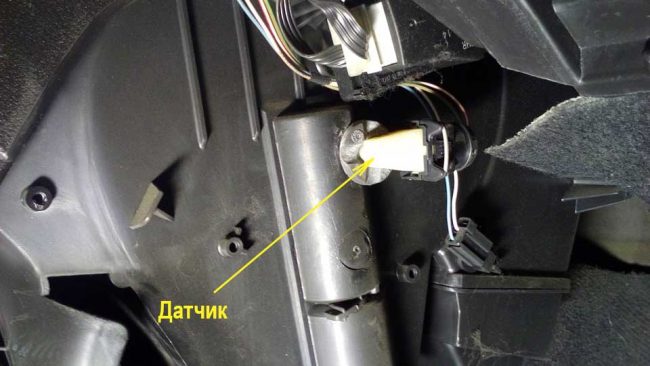

   Чтобы не повредить радиатор печки при установке, необходимо вытащить из гнезда температурный датчик

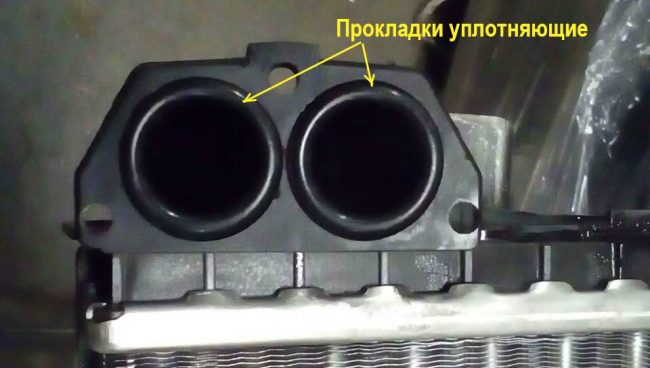

2. В гнёзда входящего и выходящего штуцеров радиаторной крышки или на патрубки, подводящие ОД, устанавливаются новые уплотнительные прокладки вместо старых.

   Уплотнительные прокладки лучше сначала надеть на патрубки — в этом случае их будет легче соединить со штуцерами крышки радиатора
3. Дальнейшая установка производится в обратной демонтажу последовательности. Датчик температуры (если он есть) устанавливается после монтажа радиатора.
4. В расширительный бачок доливается антифриз.
5. Удаляется воздушная пробка из системы охлаждения. На термостате откручивается сливной болт, затем запускается двигатель. Когда из-под вентиля потечёт антифриз, он закручивается.

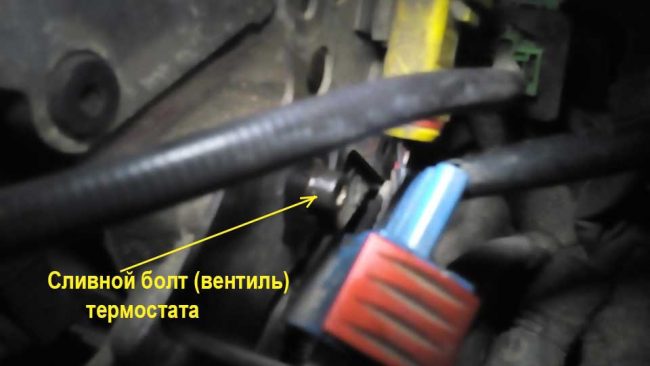

   Воздушная пробка удаляется через сливной вентиль термостата
6. Остатки воздуха удаляются с помощью сливной пробки подающего антифриз патрубка печки.

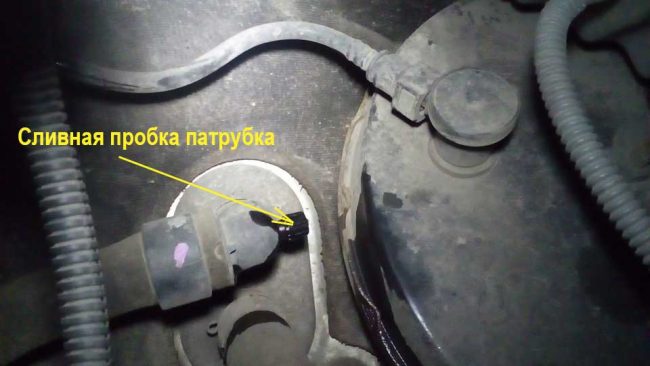

   К сливной пробке подающего патрубка можно подобраться из моторного отсека

На этом работа по замене радиатора печки завершена.

Как промыть радиатор печки

Приготовьте всё необходимое

Практически всё, что понадобится для очистки, можно найти в любом гараже, докупить в ближайшем авто- и бытовом магазине.

• 150–200 г лимонной кислоты;
• ведро на 8–10 л;
• ёмкость для слива антифриза;
• шланг длиной около 3 м;
• хомуты;
• провода;
• сеточка, марля или капрон;
• вода;
• антифриз для доливки;
• насос для перекачки;
• кипятильник или плита;
• гаечные ключи;
• отвёртки.

Разберитесь с сутью процесса

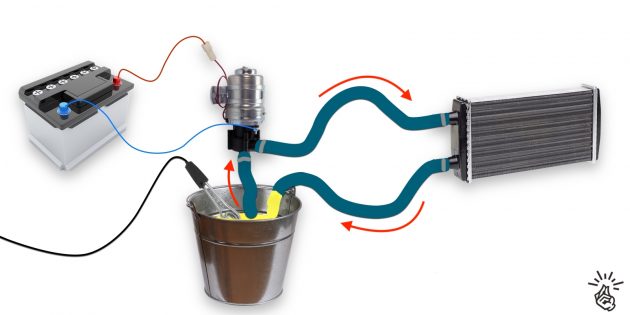

Принцип промывки радиатора печки заключается в следующем. Отопитель отсоединяется от системы охлаждения и к нему подключается насос с шлангами. В отдельной ёмкости растворяется и подогревается химия, а затем с помощью насоса промывочная жидкость циркулирует через радиатор. Это позволяет растворить и вымыть всю скопившуюся грязь.

Чтобы мусор опять не попадал внутрь, на выходе его собирают и удаляют с помощью импровизированного фильтра из марли или старых капроновых колготок. Затем радиатор промывается чистой водой и штатные шланги системы охлаждения устанавливаются на место.

Снимите клеммы с аккумулятора

При снятии патрубков радиатора, возможно, придётся отсоединить несколько разъёмов проводки. Поэтому во избежание ошибок системы управления лучше обесточить бортовую сеть, сняв клеммы с аккумулятора. Сначала минусовую, затем — плюсовую.

Предварительно убедитесь, что отопитель установлен на максимальный нагрев. Если управление осуществляется с помощью крана, то в закрытом положении он будет блокировать проток жидкости и мешать промывке.

Слейте охлаждающую жидкость

Отопитель заполнен антифризом. Чтобы жидкость не вытекла на пол, когда будете снимать патрубки, её нужно слить в заранее приготовленную ёмкость через пробку на основном радиаторе.

Поскольку печка — не самая низкая точка системы, сливать можно не весь антифриз, а лишь часть. При должной аккуратности это получится сделать прямо через патрубки во время снятия.

Промывка радиатора печки

Процедура промывки следующая:

1. В ведре холодной воды растворяют 100–150 г лимонной кислоты, помешивая и нагревая воду до состояния тёплой.
2. В пустое ведро помещают теплообменник и заливают раствором кислоты.
3. Ведро с радиатором кипятят в течение двух часов.
4. Радиатор промывают проточной водой.

Ведро с помещённым в раствор лимонной кислоты радиатором кипятят в течение двух часов

В результате из радиатора удаляются большая часть отложений и шлаков. Для промывки можно также использовать раствор уксусной кислоты (литр кислоты на ведро воды).

Можно очистить радиатор, не помещая его в ведро. Для этого в чистый чайник наливают 500 мл воды и 150 г лимонной кислоты. Раствор доводится до кипения, заливается в трубки радиатора и оставляется на 30–40 мин. Такую процедуру следует повторить несколько раз, каждый раз заливая свежеприготовленный горячий раствор. После этого радиатор промывается водой и устанавливается на автомобиль.

Многие используют для промывки такие средства, как Coca-Cola, Fairy, Calgon, «Белизна», «Крот» и др. Однако специалисты не рекомендуют делать этого из-за специфики состава указанных веществ. В продаже имеются специально разработанные для промывки радиаторов (в том числе и системы охлаждения) препараты на кислотной и щелочной основе. К ним относятся:

• российский LAVR Radiator Flush Classic;
• американский Hi-Gear Radiator Flush — 7 minute;
• немецкий LIQUI MOLY Kuhler-Reiniger и другие.

К каждому из них прилагается инструкция по применению. С помощью этих средств можно промыть радиатор печки, не снимая его с автомобиля.

Возможные риски использования промывок

Каждый металл противостоит одним агрессивным веществам и беспомощен перед другими.

Об опасностях промывки алюминиевых радиаторов сильными кислотами и входящей в состав средств для очистки канализационных труб щёлочью уже было сказано, остаётся добавить, что и медные радиаторы могут выдержать далеко не всё.

В частности, даже если медь и останется нетронутой, то свинец, входящий в состав припоя, на котором собирается медный радиатор, очень не любит некоторые кислоты. Можно сильно ослабить конструкцию.

Сама медь довольно стойка к кислоте, но проблема в попадании в раствор посторонних веществ. Возможна ситуация, когда медь начнёт интенсивно окисляться, а вот окисел меди смывается кислотой мгновенно.

Так можно растворить весь радиатор. Поэтому точное знание какие металлы стоят на пути промывки позволит предварительно изучить вопрос, узнав насколько активно они реагируют с тем или иным составом. Не забывая про нюансы вроде припоя и материала подводящих патрубков.

После всех процедур по замене радиатора печки, необходимо прокачать систему охлаждения.

• доливаем в расширительный бачок охлаждающую жидкость до уровня
• откручиваем воздушный спускник на резиновом патрубке печки в под капотом у стенки разделяющий салон и моторный отсек
• выпустив весь воздух из системы закрываем крышку на расширительном бачке
• садимся в свой любимый автомобиль Пежо и заводим его
• устанавливаем печку на максимальную температуру
• нажимаем на педаль газа примерно на 3 тысячи оборотов
• прогреваем автомобиль и ощущаем нагрев воздуха у дефлекторов своими руками
• в случае если воздух прогревается недостаточно, увеличиваем обороты двигателя, для того, что б помпа выдавила весь воздух из радиатора печки
• после того, как пошел горячий воздух из отопителя проверяем уровень антифриза в расширительном бачке.

Утепление радиатора

Кроме поступления воздуха в систему охлаждения, происходит его удаление. Для этого в каждом двигателе есть специальное приспособление – пароотводная трубка. В автомобиле Калина пароотводная трубка соединяет радиатор и расширительный бачок. Когда температура близка к кипению, пузырьки водяного пара и воздуха всплывают в верхнюю часть радиатора и потоком охлаждающей жидкости выносятся в расширительный бачок.

Летом, когда термостат открыт продолжительное время, никакие пузыри не задержатся в системе надолго. Все меняется, когда температура наружного воздуха падает. Отводить на радиатор охлаждения нужно гораздо меньше тепла, а теплоотдача происходит гораздо эффективнее. Термостат открывается ненадолго, и пузырьки воздуха путешествуют с потоком, пока не попадут в, сравнительно спокойный, радиатор отопителя. Впрочем, стоит прибавить оборотов, и циркуляция через печку появляется вновь.

Когда автомобиль попадает в пробку, антифриз в системе охлаждения, прогревается весь. Термостат опять открывается на продолжительный срок. Весь воздух выходит. Утепляя радиатор охлаждения, мы затрудняем охлаждение антифриза в радиаторе и следовательно увеличиваем время открытия термостата. То есть удаление воздуха станет лучше. В качестве приятного бонуса, вы обнаружите то, что двигатель медленнее остывает.

Утепляя радиатор, не забывайте, что рассеивать тепло он все же должен. При включении вентилятора температура должна падать, поэтому закрывайте радиатор не весь.

Видео: промывка радиатора печки Peugeot 408/308/307 без демонтажа

Таким образом, диагностировать и устранить большинство типичных неисправностей печки Peugeot 307/308 можно самостоятельно. Установка нового радиатора также не представляет большой сложности. Минимальный набор инструментов и советы профессионалов позволят сделать это без особых хлопот.

Заключение

Большинство работ можно выполнить самостоятельно. Чаще всего требуется замена вышедшей из строя детали или узла.

Автомобильный отопитель (или по-народному «печка») предназначен для выполнения двух функций: поддержания комфортной температуры в холодное время года и обдува окон от запотевания. Ещё как вариант, для распространения ароматов освежителя воздуха по салону.

[spoiler title=”Источники”]

• https://Autoprokat-RentMotors.ru/dvizhok/pezho-308-ne-rabotaet-pechka-prichiny.html
• https://auto-gl.ru/diagnostika-neispravnostey-remont-i-zamena-radiatora-pechki-peugeot-307-308-svoimi-rukami/
• https://remam.ru/vozdsys/na-peugeot-308-ne-greet-pechka.html
• https://carfrance.ru/ne-rabotaet-pechka-na-peugeot-308/
• https://avto-mekhanik.ru/ohlazhdenie-i-otoplenie/ne-rabotaet-ventilyator-pechki-pezho-308.html
• https://MySummerCar.ru/ustrojstvo-motora/promyt-radiator-pechki-pezho-308.html
• https://drajver.ru/dvigatelej/kak-vklyuchit-pechku-na-pezho-308.html
• https://AutoMotoKit.ru/avtodvigatel/pezho-308-duet-holodnyj-vozduh-iz-pechki.html
• https://syzran-avto.ru/remont/pezho-308-zamena-radiatora-pechki.html
• https://AlanSpb.ru/dvigateli/promyvka-radiatora-pechki-pezho-308.html
• https://svoimirukami24.ru/promyvka-radiatora-pechki-pezho-308-svoimi-rukami/
• https://avtoehlektrika.ru/voprosy/ne-greet-pechka-posle-zameny-termostata-pezho-308.html

[/spoiler]
