Замена задних колодок Шевроле Круз: подробная инструкция

Как определить что пора менять задние колодки

Одними из важных элементов, обеспечивающих остановку автомобиля, являются задние тормозные колодки.

Несоблюдение сроков замены или установка низкокачественных изделий ведет к возникновению повышенных нагрузок на переднюю ось, снижению интенсивности торможения и может стать причиной увода машины в сторону. Поэтому важно уделять должное внимание колодкам.

Перед тем как выбрать лучшие (для конкретного случая, конечно) задние колодки на Круз, желательно убедиться в исправности элементов тормозной системы.

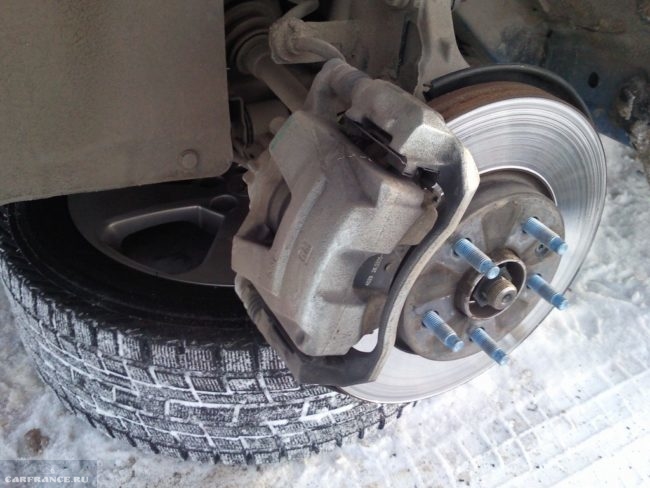

Задние тормозные колодки.

На долговечность фрикционных накладок, шумы и скрипы при торможении, эффективность работы могут влиять не только сами колодки, но и:

• состояние тормозных гидравлических магистралей и шлангов;
• качество и состояние демпферных и удерживающих пластин заднего суппорта;
• плотность и герметичность манжеток, пыльников;
• состояние тормозного диска;
• элементы регулировки и распределения тормозного усилия.

Любая из подобных неисправностей может привести к неравномерному износу задних колодок на Крузе, появлению шума при срабатывании тормоза и неэффективности работы. Приступать к выбору новых колодок стоит только после полной диагностики системы.

Первым признаком указывающим на необходимость замены тормозных колодок является характерный скрип при торможении. Он говорит о том, что толщина тормозной колодки стала менее 3-4 мм и требуется замена колодки.

Определить необходимо замены колодок можно при визуальном осмотре:

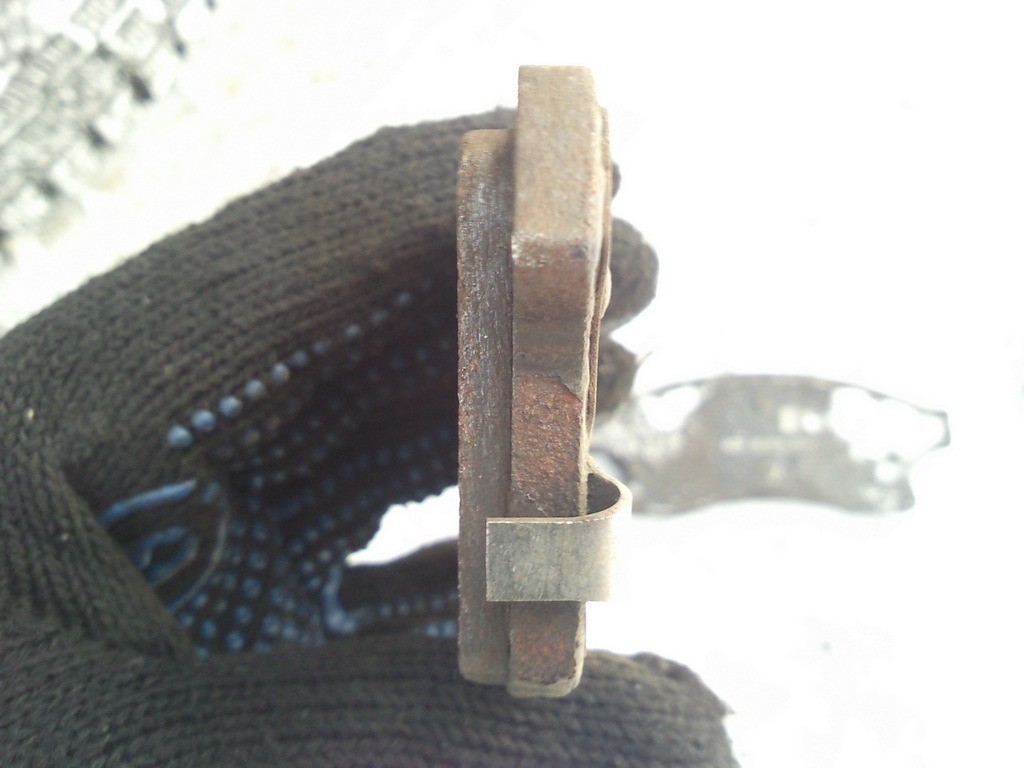

• Толщина тормозных колодок менее 2мм
• наличие на колодках глубоких борозд
• трещины и сколы на колодке

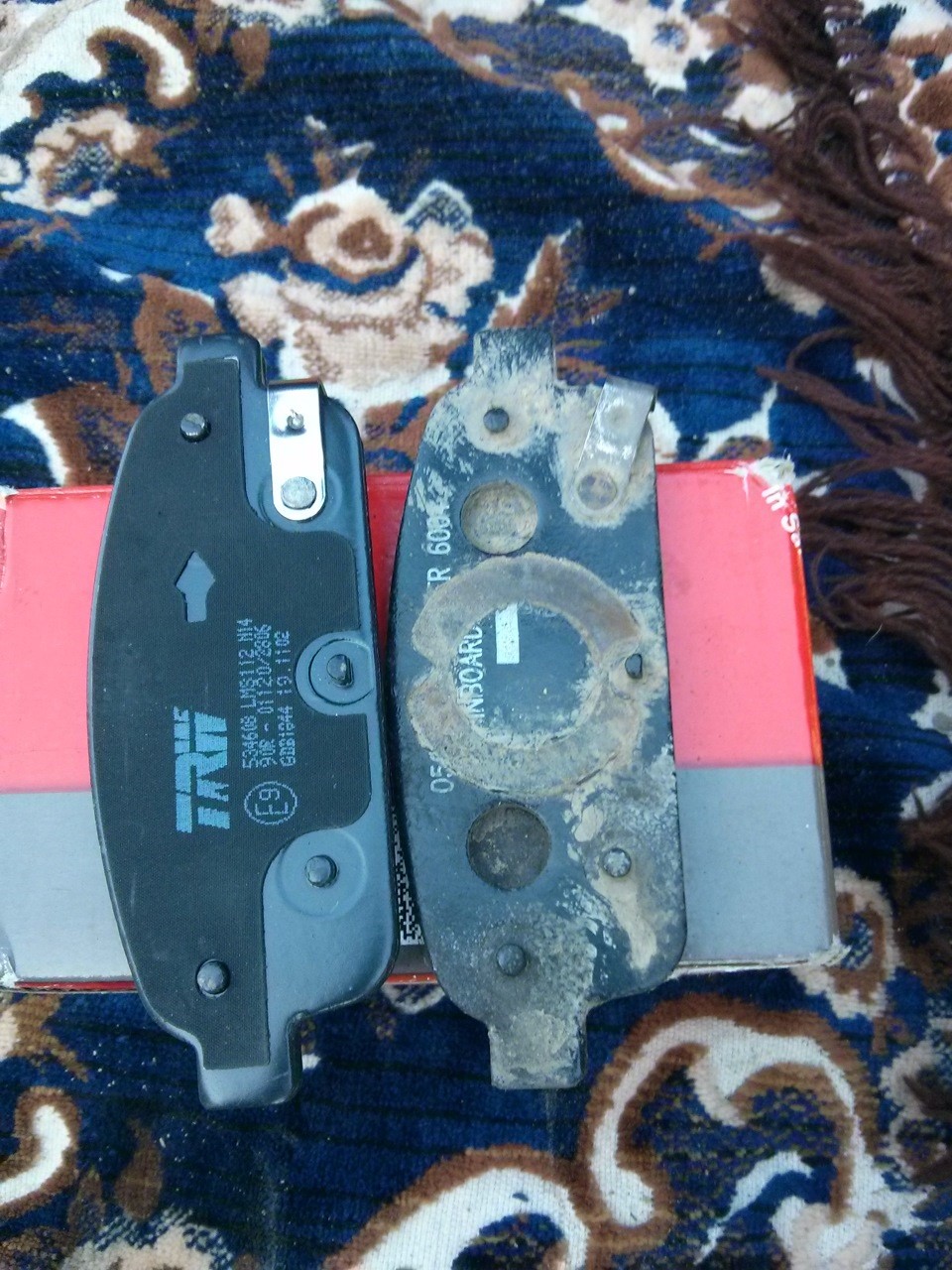

Иногда, из-за установки некачественных аналогов колодок, при торможении колодка может неравномерно изнашиваться, такие колодки лучше сразу же при обнаружении заменить на новые.

Тормозная жидкость «ушла» из бочка без видимых признаков течи. Это говорит о том, что поршень почти полностью вышел из цилиндра, так как колодки изношены.

Если вы купили не новый автомобиль, советуем сразу же провести полное ТО, проверив все основные механизмы, в том числе и колодки не только задние, но и передние.

Меняются задние, как и передние тормозные колодки сразу по 4 штуки то есть на 2 колесах одновременно. Иначе это может привести к несбалансированному торможению.

Можно ли тянуть с заменой на Шевроле Круз

Главный показатель для замены колодок — это их толщина. Фрикционный материал не должен быть тоньше 2 мм. Неравномерный износ указывает на возможные проблемы с суппортом. На Круз накладки поставляются со специальной «скрипучей» пластинкой. При износе она начинает противно свистеть при езде и пищать (с началом писка не стоит долго откладывать замену).

Если проигнорировать эти «симптомы», то вы рискуете безопасностью окружающих и собственной. Хорошо если последствия будут только материальные. Возможные осложнения: отказ тормозов (утечка жидкости), уменьшение эффективности (длинный тормозной путь) или заклинивание одного из колёс (занос вплоть до опрокидывания).

Какие задние колодки выбрать

Регламент замены тормозных колодок на Шевроле Круз сильно зависит и от качества фрикционных накладок, и от стиля вождения. Поэтому важно выбрать такие тормозные колодки для замены, чтобы они были не только эффективными и комфортными в работе, но и долговечными. Замена задних колодок на Шевроле Круз не доставит много хлопот, но знать артикулы и полезные советы при выборе лучше ещё до начала работы.

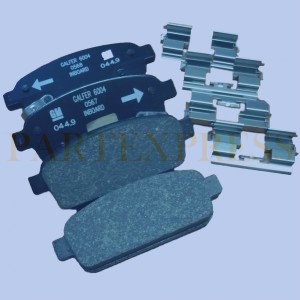

С завода на Chevrolet Cruze устанавливались оригинальные колодки GM 13319294. Их стоимость около 2500-3000 руб за комплект. Не каждый может позволить себе купить такие дорогие колодки. Можно выбрать и более доступные аналоги, тем более, что есть из чего выбирать.

Артикулы оригинальных колодок

На автомобиль Chevrolet Cruze с двигателями на 1.6 и 1.8 литров устанавливаются два вида колес:

• 195/65/R15;
• 205/60/R16.

В случае колес на 15 дюймов используются тормозные диски диаметром 268 миллиметров и толщиной 12 мм. С более крупными колесами диаметр дисков составляет 292 мм.

Задние тормозные колодки для R15 и R16 не отличаются типоразмером, но несмотря на это имеют различные артикульные номера. Для колес диаметром R15 используются колодки с артикулами 13300867 или 13411380. Для R15 используются элементы тормозной системы с номерами 13319294 и 13411383. Несмотря на то, что артикулы различны, оригинальные колодки для авто с колесами 195/65/R15 и 205/60/R16 являются взаимозаменяемыми.

Стоимость на оригинальные изделия для R16 колеблется от 3000 до 3300 рублей. Тормозные колодки для R15 имеют чуть большую цену. Их можно приобрести за 3500-4300 руб.

Артикулы аналогов

Так как разделение задних тормозных колодок производителем для использования на колесах 195/65/R15 и 205/60/R16 является условным, сторонние фирмы выпускают изделия, рассчитанные на эксплуатацию с любым диаметром колесных дисков. Наилучшие варианты аналогов, их артикул и цена приведены в таблице ниже.

Приобретать слишком дешевые неоригинальные колодки не стоит, так как возможно появление посторонних звуков при остановке автомобиля и снижение интенсивности торможения. В результате это может привести к аварийной ситуации. Поэтому, приобретая новые тормозные колодки, автовладельцу следует смотреть не только на то, сколько стоит расходник, но и на его качество, учитывая опыт эксплуатации других водителей.

Есть колодки и подешевле:

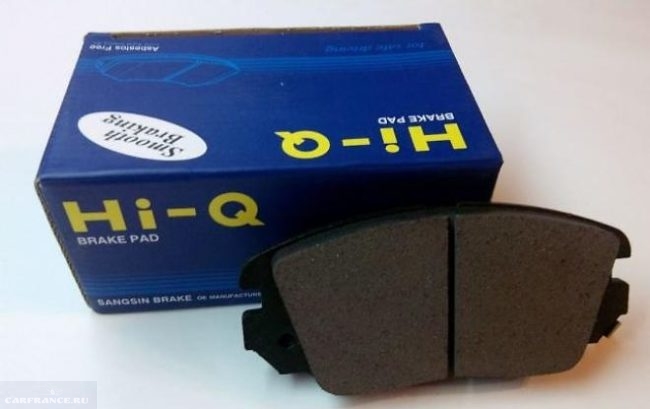

1. Корейские колодки Sangsin brake (могут продаваться под брендом HI-Q) ) с ценой около 1900 рублей за комплект. Считаются долговечными, но жестковатыми. При агрессивном стиле езды вполне устроят, их хватит на 40–50 тысяч, но спокойному водителю может быть некомфортно. При покупке обязательно проверяем подлинность, поскольку марка раскрученная и появляется море подделок.



   Корейские колодки Sangsin brake SP1362 HP1362.

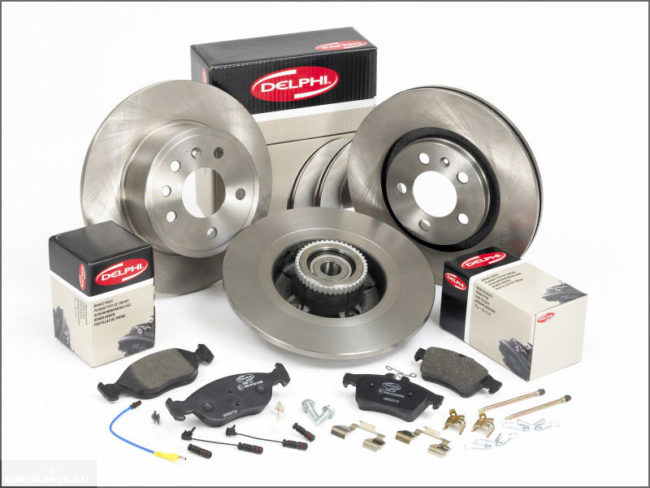

2. Для тех, кто хочет сэкономить, можно посоветовать задние колодки Delphi lp 2170. Их оценивают в 800–1 тыс. рублей, но качество и износостойкость оставляют желать лучшего.



   Delphi lp 2170.

3. Ещё дешевле только колодки Ferodo Premier FDB195. За них просят около 500 рублей, но устанавливать их не рекомендуют, разве только перед срочной продажей. На этой модели нет акустического индикатора износа, очень пылящие и шумные, быстро изнашивают диск.



   Ferodo Premier FDB195.

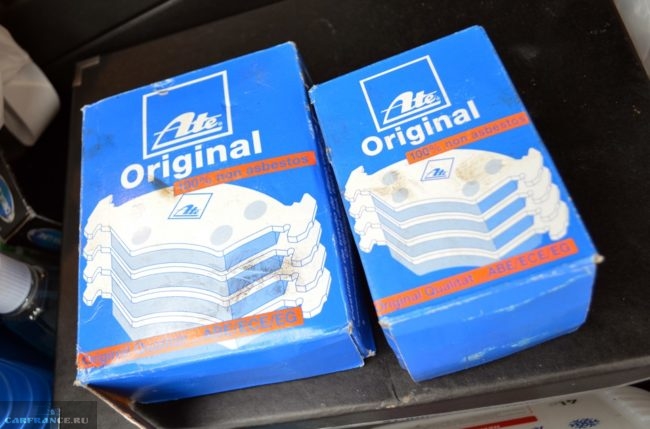

4. За 1800 рублей можно купить задние колодки АТЕ с артикулом 13.0460-7264.2. Никаких претензий, при этом многие называют их лучшими в своей ценовой нише. Не выделяют пыль, но могут посвистывать на морозе, пока не прогреются. В составе накладки применяется стекловолокно, снижающее шумность.



   АТЕ 13.0460-7264.2.

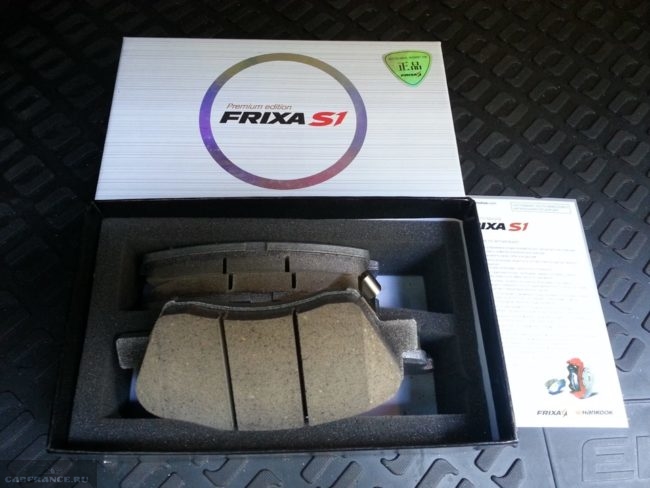

5. На 200–300 рублей дороже продают колодки известной фирмы Hankook серии FRIXA Premium S1. В эксплуатации с родными GM-овскими колодками разницы практически нет, но за счёт применения графита в накладках, выделяют много пыли.



   FRIXA Premium S1.

Однако и Дженерал Моторз сами колодок не производят, а это значит, что в коробке с надписью Original GM parts могут быть колодки одной из этих фирм, чаще всего — Sangsin, но цены могут прыгать от 3 до 6 тысяч за комплект, да и артикулы фирменных колодок могут быть разными: 13412810 (от 5,3 тысячи), 13301207 (около пяти тысяч), 13411380 для 15-дюймовых дисков, 13319294 — для двухлитровых Шевроле Круз с дисками на 16 дюймов.


Технология замены задних дисковых тормозных колодок Шевроле Круз

1. Открываем крышку бачка тормозной системы, если жидкость находится у максимальной отметки – частично откачиваем ее;
2. Поднимаем машину, снимаем колесо;
3. Очищаем тормозной механизм от загрязнений;
4. Если крепеж (два болта суппорта) закис – обрабатываем его проникающей смазкой;

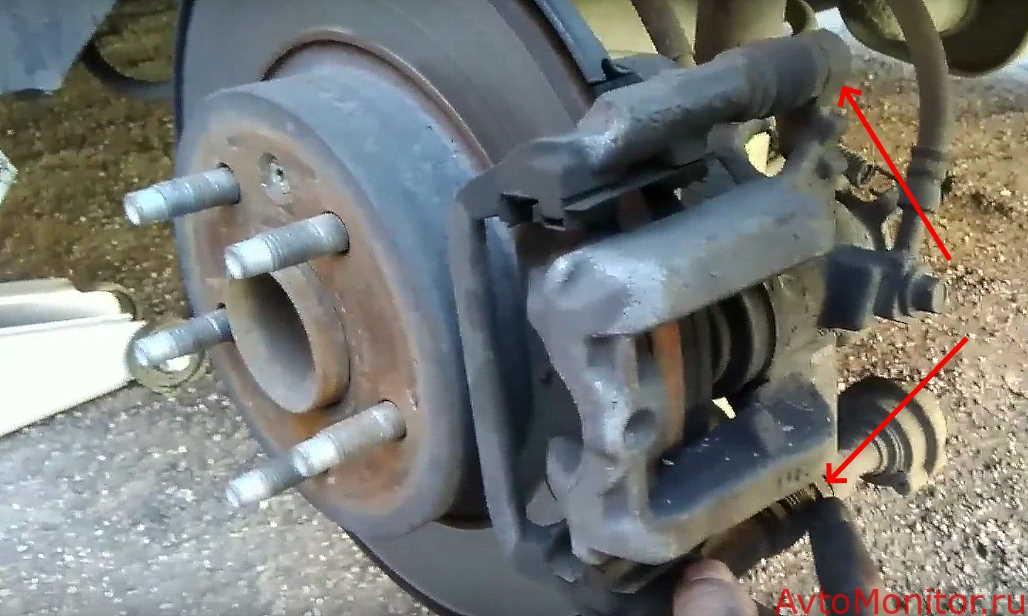

5. Отворачиваем два болта и снимаем суппорт, подвешиваем его за детали подвески во избежание повреждения тормозного шланга;
6. Вынимаем отработавшие колодки, очищаем скобу от коррозии и загрязнений;
7. Наносим специальную смазку на направляющие колодок;
8. Монтируем колодки в скобу;
9. Специальным приспособлением утапливаем поршень в суппорте;
10. Монтируем суппорт в обратном порядке;
11. Ставим колесо на место;
12. Повторяем на другом колесе;
13. Проверяем уровень тормозной жидкости в бачке, если требуется – доливаем;
14. Несколько раз медленно нажимаем на педаль тормоза (до упора), чтобы колодки встали в нормальное рабочее положение;
15. Проверяем работу тормозов после обслуживания.

Самостоятельная замена

Замена задних тормозных колодок Шевроле Круз несложная операция. Как и спереди, сзади на Chevrolet Cruze стоит дисковый механизм тормозов с плавающей скобой. Но при всей схожести конструкции здесь необходимо учесть наличие дополнительного тросика ручника и тормозной поршень, который не так просто утопить в цилиндр суппорта.

Замена колодок на Шевроле Круз выполняется c помощью следующих инструментов и расходных материалов:

• противооткатные упоры (башмаки);
• домкрат;
• подставка под автомобиль;
• ключи: балонный, 14, 15, 18 мм;
• шлицевая отвёртка;
• раздвижные пассатижи;
• металлическая щётка;
• медицинская груша;
• шнурок или проволока;
• ремкомплект суппорта;
• анаэробный герметик;
• консистентная смазка Liqui Molly Anti-Quietsch-Paste или Slipkote 220-R DBC;
• новые удерживающие пластины (рекомендуется);
• резиновые перчатки.

Замена задних колодок на Шевроле Круз делается следующим образом:

1. Выполнить шаги № 1–6 из предыдущего метода.
2. Выкрутить 2 болта крепления направляющих пальцев ключом «на 14».

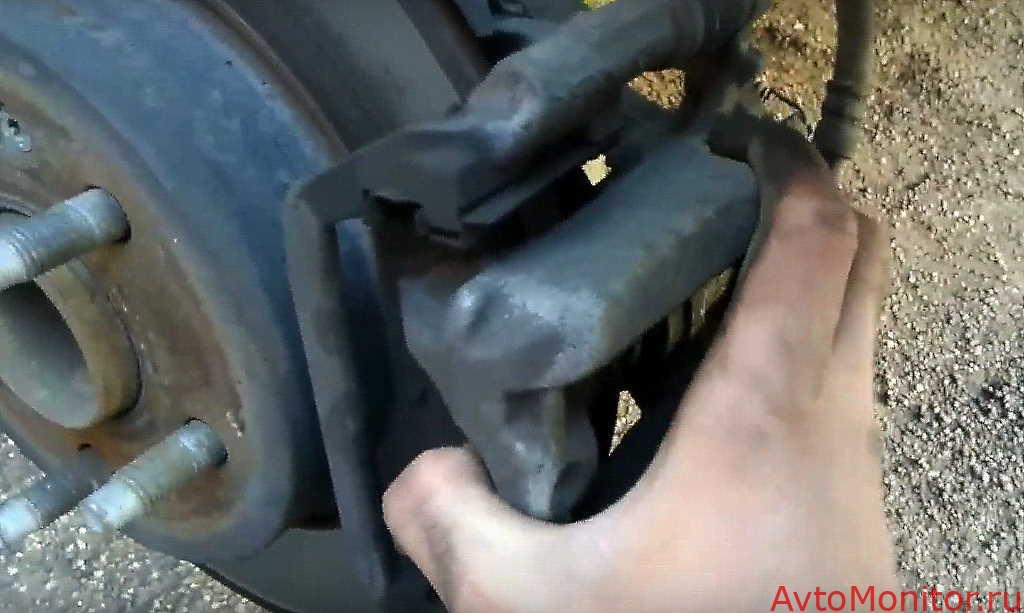

3. Снять суппорт в сборе и привязать его к пружине.

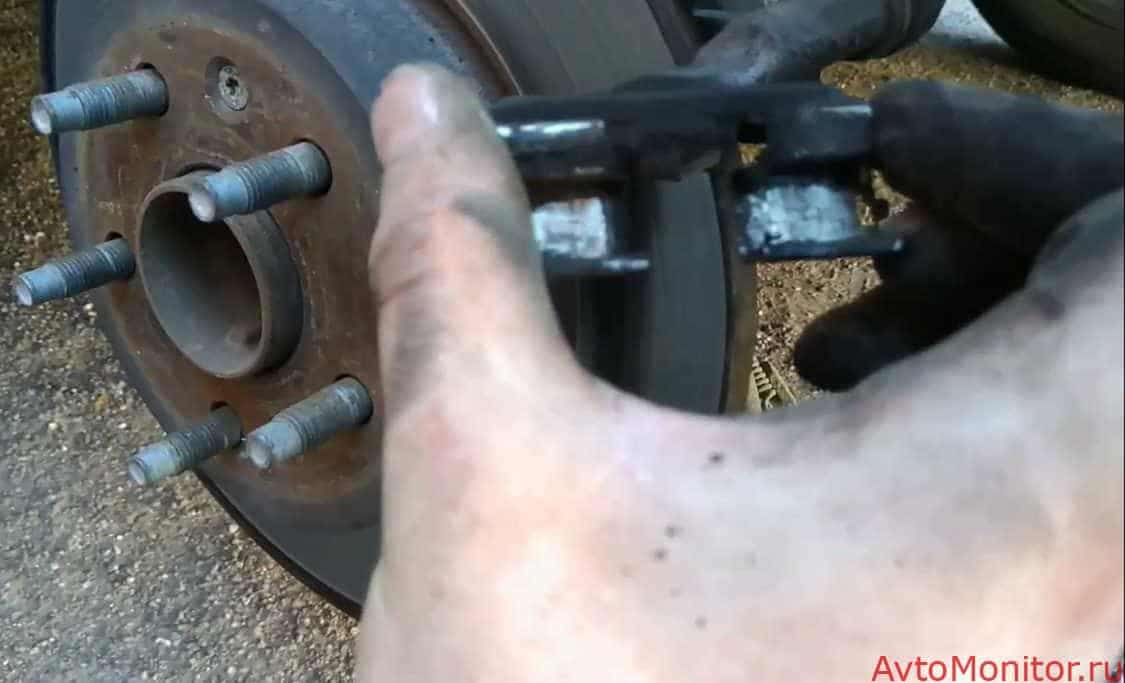

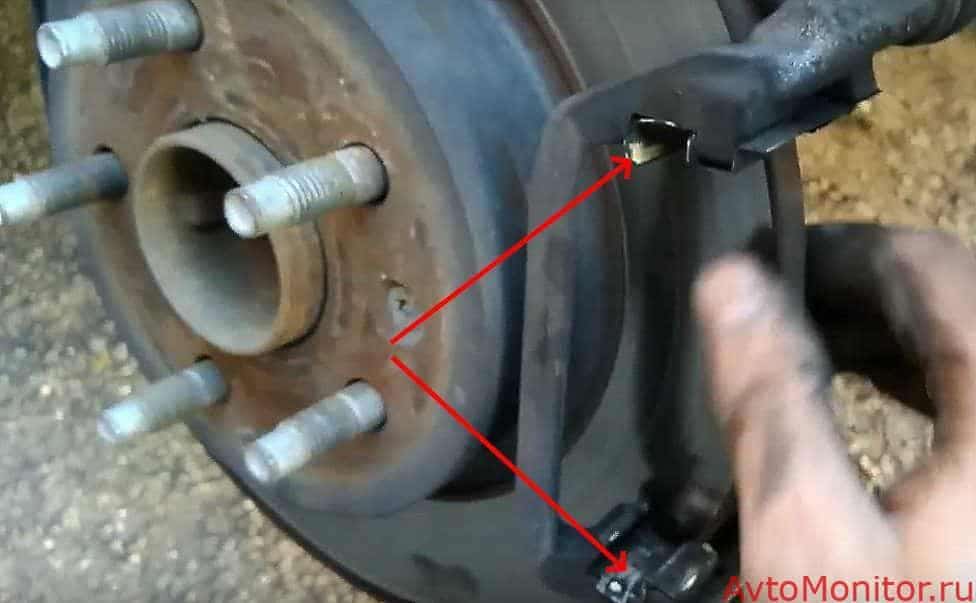

4. Отжать с помощью шлицевой отвертки фиксаторы фиксирующей пружины.




5. Выполнить шаг № 9 из предыдущего метода.
6. Установить новые удерживающие пластины.
7. Установить колодки: на внутренней должна быть надпись «Inboard», а стрелка направлена вверх. Внешняя ставится как обычно.
8. Выполнить шаги № 10, 12–18 из предыдущего метода.

На ранних моделях с барабанными тормозами замен задних колодок Шевроле Круз производим по алгоритму

1. Поднимаем машину (сняв с ручника), снимаем задние колеса;
2. Сводим колодки – для этого через отверстие в барабане с помощью шлицевой отвертки вращаем зубчатую гайку механизма авторегулировки зазора, на обоих колесах вращаем гайку сверху вниз;
3. Демонтируем тормозной барабан, проверяем его износ и общее состояние;
4. Удаляем опорные стойки колодок – проворачиваем чашку пружины стойки до совмещения с пазом и снимаем все детали;
5. Убираем нижнюю пружину;
6. От задней колодки отсоединяем наконечник троса стояночного тормоза;
7. Вынимаем колодки;
8. Отсоединяем от колодок верхнюю пружину, пружину механизма авторегулировки зазора и распорную планку;
9. Осматриваем, детали, чистим их, если нужно – ставим новые взамен негодных;
10. При монтаже механизма авторегулировки зазора приводим его в начальное положение;
11. Собираем все в обратном порядке, на некоторые трущиеся детали наносим консистентную смазку;
12. Устанавливаем колодки в рабочее положение – несколько раз нажимаем на педаль тормоза, затем, удерживая ее нажатой, поднимаем и пускаем рычаг стояночного тормоза (при нажатой кнопке) до тех пор, пока со стороны тормозных механизмов не перестанут раздаваться щелчки;
13. Если нужно – регулируем ручник и доводим уровень тормозной жидкости до нормы.

Нужно ли прокачивать тормоза после замены задних колодок

Так как мы снимали лишь суппорт, без отсоединения тормозных шлангов, то и прокачка тормозов в данном случае не требуется. После замены колодок нажмите несколько раз на педаль тормоза, чтобы поршни суппорта заняли рабочее положение. Проверьте уровень тормозной жидкости и при необходимости добавьте.

Возможные осложнения

Дисковые тормоза довольно просты в обслуживании и особых проблем при работе с ними не возникает, но есть пара нюансов:

• Не вжимается тормозной цилиндр. В этом случае откройте крышку бачка с тормозной жидкостью, чтобы снизить давление в системе.
• Когда откроете крышку, то желательно откачать часть жидкости большим шприцем (хотя бы 50–100 мл). При вдавливании цилиндра «тормозуха» может подняться выше максимальной отметки и вытечь из бачка.
• Если вы заметите повреждение какого-либо пыльника системы торможения, его нужно обязательно заменить. Попадание небольшого количества пыли или грязи в механизм очень быстро приводят к выходу элемента из строя.

Изучите инструкцию и закрепите материал просмотром видео. С такой подготовкой у вас не возникнет сложностей с заменой. Выполните все шаги тщательно и без спешки. Крайне рекомендуется не пропускать пункт с использованием керамической смазки. Денежные и временные затраты минимальны, зато полезный эффект ощутимый.

Обкатка

После замены эффективность торможения ухудшится. Поэтому перед выездом на дорогу с большим количеством машин необходимо притереть новые и старые детали. Для этого нужно на пустом участке длиной 100–200 метров без препятствий 2–3 раза разогнаться до 30 км/ч и плавно затормозить, используя 1/3–½ хода педали. Первые 100 километров притирка будет продолжаться. В этот период не рекомендуется тормозить, используя весь ход педали.

Замена задних колодок Chevrolet Cruze: пошаговая инструкция

Замена задних тормозных колодок Шевроле Круз несложная операция. Как и спереди, сзади на Chevrolet Cruze стоит дисковый механизм тормозов с плавающей скобой. Но при всей схожести конструкции здесь необходимо учесть наличие дополнительного тросика ручника и тормозной поршень, который не так просто утопить в цилиндр суппорта. Но обо всем подробнее в нашей статье.

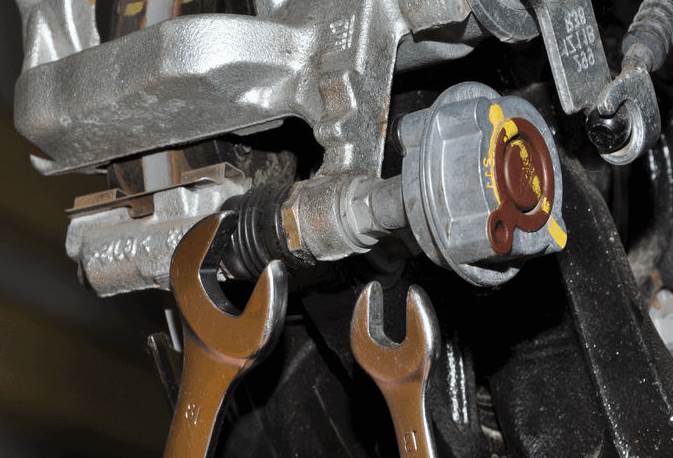

Снимаем заднее колесо и устанавливаем Шевроле Круз на прочную подставку. Ключом «на 13» вращаем против часовой стрелки за шестигранник антивибрационный груз тормозного механизма, удерживая нижний направляющий палец суппорта ключом «на 18».

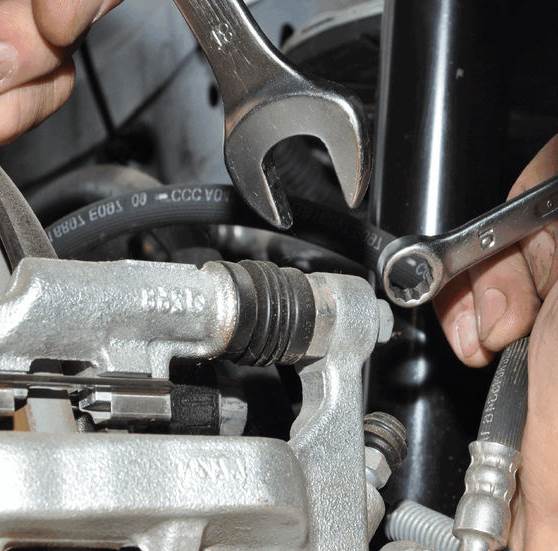

Снимаем антивибрационный груз. Накидным ключом «на 10» отворачиваем болт крепления суппорта к верхнему направляющему пальцу, удерживая палец за шестигранник ключом «на 18».

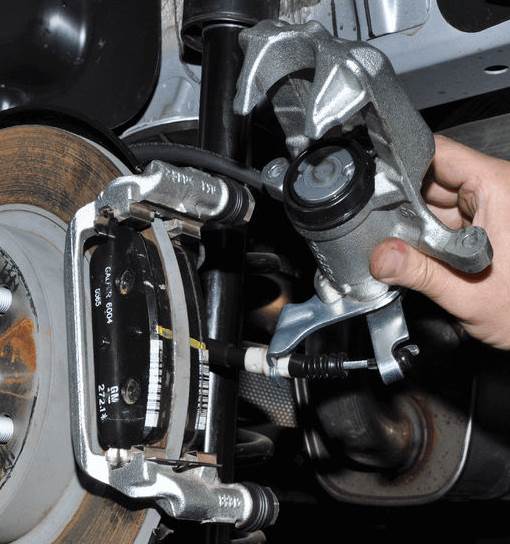

Отводим суппорт от направляющей колодок, не отсоединяя от него шланг тормозного механизма и трос стояночного тормоза. Располагаем суппорт на проставке для крепления направляющей колодок.

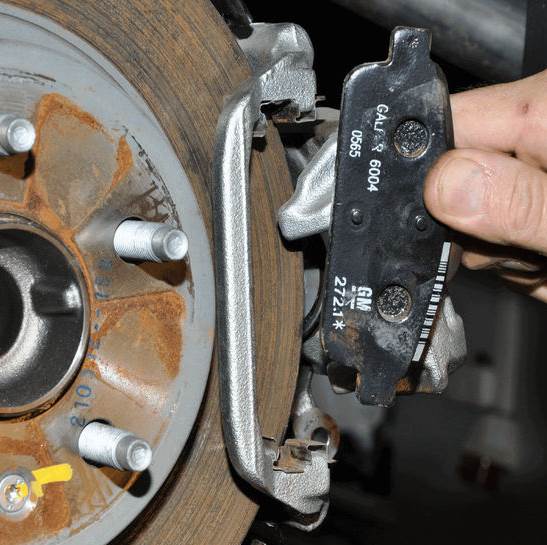

Лезвием отвертки «утапливаем» на нижней прижимной пластине колодок фиксатор. Вынимаем наружную тормозную колодку из направляющей колодок. Аналогично вынимаем из направляющей колодок внутреннюю тормозную колодку.

Перед установкой новых колодок вынимаем из направляющей колодок верхнюю и нижнюю прижимную пластины. Очищаем от грязи и коррозии детали тормозного механизма, особенно прижимные пластины тормозных колодок и их посадочные места в направляющей колодок. Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо. Вставив в направляющую колодок прижимные пластины, устанавливаем новые тормозные колодки. При установке внутренней колодки ее необходимо ориентировать так, чтобы акустический индикатор износа располагался в верхней части колодки. Перед монтажом суппорта Шевроле Круз необходимо максимально переместить поршень внутрь цилиндра.

Для этого вставляем пассатижи c узкими губками в гнезда поршня и поворачиваем его по часовой стрелке, одновременно надавливая на поршень. Наша задача вкрутить поршень в цилиндр максимально глубоко, что бы не возникла проблема с установкой новых колодок Chevrolet Cruze, которые гораздо толще изношенных.

Осматриваем пыльник поршня, при повреждении пыльника — заменяем его. Перед установкой суппорта необходимо также проверить состояние направляющих пальцев и их защитных чехлов. Вынимаем из отверстия направляющей колодок верхний направляющий палец суппорта.

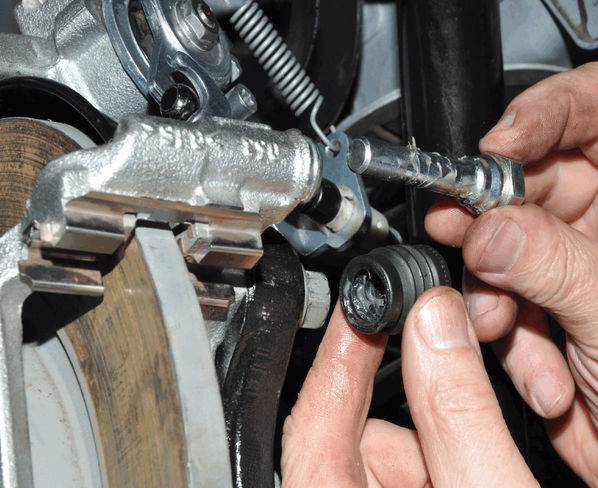

Снимаем с пальца резиновый гофрированный чехол. Аналогично вынимаем из отверстия направляющей колодок нижний направляющий палец (с пластмассовой противоскрипной втулкой на стержне пальца) и снимаем с него резиновый гофрированный чехол.

Осматриваем резиновые чехлы направляющих пальцев и при повреждении чехлов — трещины, разрывы, потеря эластичности резины — заменяем новыми. Установив новые защитные чехлы пальцев, наносим на стержни пальцев слой пластичной термостойкой смазки. Вставляем пальцы в отверстия направляющей колодок и устанавливаем суппорт. Болт крепления суппорта и антивибрационный груз затягиваем моментом 28 Нм.

Аналогично заменяем тормозные колодки тормозного механизма правого заднего колеса. После замены колодок несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доводим его до нормы. Естественно меняем сразу весь комплект колодок 4 штуки. А после сборки механизма обязательно проверяем работу ручного тормоза.

Рекомендации по замене задних колодок

Первое время после замены задних колодок будет происходить их процесс притирания к тормозному диску. Это может сопровождаться незначительным снижением эффективности торможения. Остановка машины может быть более длительной, что следует учитывать при выборе дистанции до впереди идущих транспортных средств.

После установки новых колодок может появится писк. Особо это характерно для неоригинальных изделий. В большинстве случаев неприятные звуки уходят после 100-200 километров, в процессе которых происходит притирка.

Менять колодки следует одновременно на оси. В противном случае возможет увод автомобиля в сторону. По этим же причинам запрещено ставить на левое и правое задние колеса колодки от различных производителей. Многие опытные автовладельцы рекомендуют брать изделия из одной партии.
