Замена тормозного цилиндра ВАЗ 2110: пошаговая инструкция

Вступление

Существует такая народная поговорка, «тормоза придумали трусы», как известно ни один автомобиль, даже гоночный, не эксплуатируется без тормозной системы. В спортивных автомобилях наоборот уделяют особое внимание тормозной системе и зачастую даже больше, чем самому силовому агрегату.

Тормозная система автомобилей ВАЗ 2110 оснащается большим количеством различных элементов, которые участвуют в торможении автомобиля. В хорошей эффективности торможения участвуют не только тормозные колодки и диски, но и главный тормозной цилиндр (ГТЦ). Именно об этом элементе тормозной системы пойдет речь в данной статье.

Особенности тормозной системы на ВАЗ-2110

Тормоза на ВАЗ-2110 имеют диагональное разделение контуров.

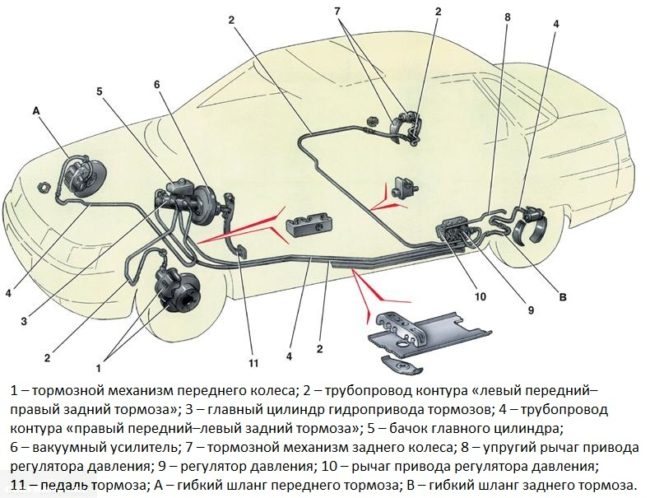

Устройство тормозной системы ВАЗ-2110.

Это позволяет при выходе из строя одного тормозного контура обойтись только его ремонтом . Часто автовладельцам приходится менять цилиндр тормозной на одном из задних колёс. Первая проблема, с которой сталкиваются начинающие автолюбители – найти расположение этого самого цилиндра. Для того чтобы его увидеть, достаточно снять барабан тормоза.

Месторасположение тормозного цилиндра.

Именно тормозной цилиндр толкает колодки, заставляя их прижиматься к стенкам барабана.

Основные элементы передней тормозной системы

• Тормозной диск – на фото позиция 1.
• Суппорт, поз. 3.
• Колодки тормозные – 4.
• Цилиндр – 5.
• Поршень – 6.

Для переднего колеса тормозной механизм имеет автоматическую регулировку зазора между диском и колодками, с сигнализатором износа колодок и плавающей скобой. В скобу входят передний тормозной цилиндр ВАЗ 2110 и суппорт, между собой они фиксируются болтами. Поршень установлен в полости цилиндра с уплотнительным кольцом. Оптимальный зазор между тормозным диском и колодками поддерживается за счет упругости установленного кольца. Как поменять тормозной цилиндр устройства своими руками предлагается в статье.

Как работает

Принцип работы системы заключается в использовании гидравлического привода. Когда водитель нажимает на педаль, в системе производится давление. Шток давит на поршень. Тот в свою очередь передает усилия на жидкость.

Последняя перемещается от начала главного цилиндра в конец. При этом из расширительного бачка забирается часть жидкости. Она воздействует на рабочие цилиндры, размещенные в передних дисковых и задних барабанных механизмах. Под силой давления, поршни давят на колодки. Они смыкаются с барабаном (или диском спереди). Когда водитель отпускает педаль, давление в системе падает. Поршень отпускает колодки. Они размыкаются, и автомобиль прекращает торможение. Дополнительно в системе используется вакуумный усилитель. Он облегчает силу нажатия на педаль. Применяется на всех современных автомобилях семейства ВАЗ. Распределение тормозных усилий производится специальным регулятором.

От исправности работы данной системы зависит безопасность движения. Поэтому нужно уметь вовремя диагностировать неисправность.

Признаки поломки тормозного цилиндра

Неисправность цилиндра заднего колеса можно обнаружить следующим образом:

1. Колесо перестало тормозить.
2. Колесо клинит или подклинивает.
3. Тормозной цилиндр течёт.

Если первые два пункта достаточно очевидны, и неисправность цилиндра можно определить визуально, то в третьем случае всё гораздо сложнее.

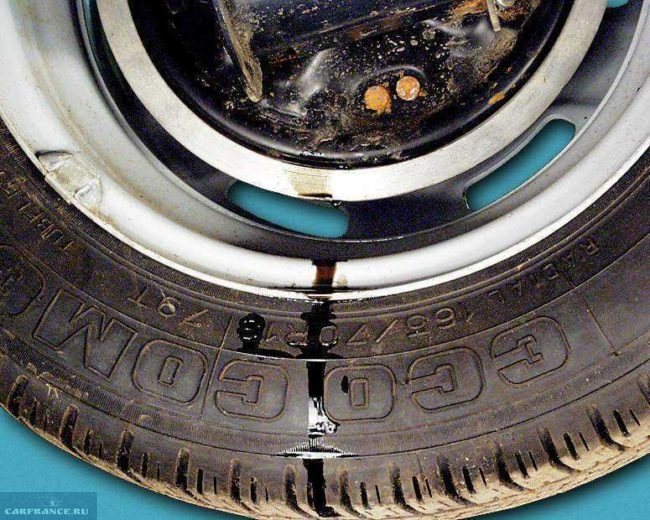

Потеки тормозной жидкости на внутренней стороне колеса.

Течь цилиндра рано или поздно приведёт к его заклиниванию , а если это случится в дороге, то крупных неприятностей не избежать. Чтобы обнаружить течь, требуется обращать внимание на косвенные признаки. Если на колесе видны потёки тормозной жидкости, а сама эта жидкость очень быстро кончается, нужно срочно снимать заднее колесо и барабан.

Не всегда потёки на колесе означают поломку цилиндра заднего тормоза. Чаще всего, это тормозной шланг, который лопнул или перетёрся.

Основные причины неисправности

Суппорт ВАЗ 2110 конструктивно является элементом, удерживающим тормозные колодки и отвечающим за степень их давления на тормозные диски. Он отвечает также за равномерный износ тормозных колодок и гарантирует водителю надежное торможение в экстремальной ситуации. Тем самым, важность суппорта в работе авто сложно переоценить.

Если у вас к этому времени созрел вполне резонный вопрос, а что вообще может случиться с суппортом на ВАЗ 2110(2112), мы с удовольствием вам ответим. Основной причиной неисправностей является «закисление» подвижных элементов, покрытие их оксидной пленкой, засорение вследствие разрушения защитных пыльников либо использования неправильной смазки, а именно:

• закисление основного поршневого механизма;
• закисление направляющих.

Поршневой механизм и направляющие суппорта ВАЗ 2110

Явным признаком проблем, которые может вызвать на автомобилях ВАЗ суппорт, можно считать неравномерный износ тормозных колодок и увеличенный тормозной путь. В данном случае колодки ВАЗ необходимо в обязательном порядке поменять, а сам механизм суппорта подвергнуть комплексной диагностики:

• проверить состояние поршня, степень его свободы, наличия влаги, окисла металла, оксидных образований и наростов, состояние защитных пыльников;
• аналогично проверить состояние направляющих, убедиться, что на поверхности нет нехарактерных задиров, истираний и деформаций стержня.

Какой главный тормозной цилиндр лучше для ВАЗ-2110

Главный тормозной цилиндр ВАЗ-2110 поддается ремонту, но не всегда.

В настоящее время множество фирм выпускают аналоги ГТЦ ВАЗ-2110. Большинство из них являются более качественным изделием, чем рекомендованный заводом-изготовителем.

Большим спросом пользуются изделия фирмы Фенокс или Крафт.

Для эстетов можно рекомендовать изделие фирмы Бош, которое стоит в три раза дороже. Кроме того, многие производители выпускают деталь как с бачком, так и без него.

Стоит ли покупать ремкомплект и выгодно ли это

Покупка ремкомплекта может сэкономить потраченные средства в несколько раз, зато это увеличит временные затраты.

Исходя из стоимости ГТЦ в 1 000 рублей, нужно хорошо подумать, стоит ли разбирать тормозной цилиндр из-за такой суммы. Ремкомплекты бывают неполными и полными. В любом случае, нужно приобретать полный, так как никто не станет мерить усилия на возвратных пружинах.

Ремонт главного тормозного цилиндра можно осуществить и своими руками.

Попытка экономии средств обернётся долгой процедурой разборки, промывания и сушки всех деталей. При промывке нужно следить, чтобы на резиновые части не попадал бензин или масло, так как это может их испортить.

Поэтому пользование ремкомплектом можно обосновать только в следующих случаях:

1. Деталь в сборе отсутствует в продаже.
2. Невозможности выделить 1 000 рублей на покупку.
3. Желание разобраться в тормозной системе собственными руками от начала и до конца.

В остальных случаях лучше сразу установить деталь в сборе.

Последствия протечки тормозной жидкости с ГТЦ

При протечке тормозной жидкости с главного тормозного цилиндра, тормозная жидкость может попадать на различные элементы автомобиля. Как известно ТЖ довольно химически активная и зачастую выводит из строя другие детали авто.

Например, при протекании жидкости она может попадать на мембрану вакуумного усилителя, что в скором времени приведет к ее порыву и как следствие к утечки воздуха из ресивера, и конечно же замене самого вакуумного усилителя.

Порыв мембраны ВУТ

Так же при протечке тормозной жидкости она попадает на часть подкапотного пространства, за рулевую рейку, и наносит большой вред лакокрасочному покрытию.

Почему барахлит механизм заднего торможения

Гидропривод, встроенный в ВАЗ-2110, совмещает во внутренней конструкции усилитель и двухконтурный контроллер давления, предназначенный для управления задними тормозами. Если задний цилиндр работает неверно, неполадки могут спровоцировать и создать аварийную ситуацию в любой момент передвижения автомобиля по дорожному полотну. Чтобы этого не произошло, следует своевременно провести ремонт детали.

Нет ничего удивительного в замене старого образца цилиндра заднего торможения (ЗТЦ) новым, ничто не вечно. Магазины автозапчастей предлагают автолюбителям приобрести деталь от лучших производителей, которая прослужит долго и гарантирует безопасность на дороге.

Почему пропадают тормоза в ВАЗ-2110

Если тормоза на ВАЗ-2110 оставляют желать лучшего, не стоит грешить сразу на головной цилиндр (ГТЦ), тем более что существует несколько дополнительных причин поломок механизма:

1. Протекает рабочий цилиндр, этот процесс может проходить постепенно или быстро.
2. Посмотрите, сколько тормозной жидкости содержится в бачке. Возможно, оборвался трубопровод, отвечающий за тормоза, отчего жидкость утекает.
3. То же самое порой случается с резиновыми шлангами. Они могут прогнить или пробиться.

На самом деле определить, виновен в отказе тормозов главный тормозной цилиндр или нет, просто – обследуйте его внешний вид. Если имеются следы подтеков, значит, ваши опасения не напрасны.

Также обратите внимание на такие признаки неисправности ГТЦ:

1. Педаль тормоза при нажатии и применении усилий остается в прежнем положении.
2. Как вариант – она двигается вхолостую, то есть ничего в работе тормозов не меняется.

Зачем нужен регулятор давления

Далеко не каждый владелец отечественной «десятки» поймет, зачем нужна замена регулятора давления тормозов на ВАЗ 2110. Попросту такое название знакомо не всем. Популярное обозначение регулятора — колдун.

Этот самый колдун расположен на задней подвеске вашего автомобиля. Он имеет рычаг с подвижным положением. В зависимости от момента нагрузки на пружину, его положение меняется.

Напряжение, возникающее при срабатывании, направляется и распределяется на поршень тормозной системы. Нажатие на педаль поршня ведет к уменьшению нагрузки в задних колодках. Если система тормозов работает исправно, нагрузки распределяются равномерно.

Чтобы узел функционировал эффективно и без ошибок, необходимо выполнить регулировку регулятора давления тормозов на вашем автомобиле ВАЗ 2110. Так вы сможете предотвратить несвоевременную блокировку колес.

Всегда ли можно отремонтировать ГТЦ

Главный тормозной цилиндр ВАЗ-2110 действительно поддается ремонту, но не всегда, поэтому принимаясь за ремонт, держите в фокусе внимания такие особенности:

1. Произвести ремонт детали невозможно без ремкомплекта, созданного специально для ремонта ВАЗ-2110.
2. Устранить поломку невозможно, если на внутреннем зеркале есть царапины.

Водители считают, что ремонт – более выгодное мероприятие, чем покупка нового механизма для восстановления тормозов ВАЗ-2110. Хотя специалисты с этим не согласны, поясняя: если деталь поломалась один раз, не за горами очередной ремонт, и так до бесконечности. Вот почему не помешает заручиться знаниями, как выглядит замена главного тормозного цилиндра ВАЗ-2110 своими руками в условиях гаража.

Инструменты, которые понадобятся в процессе работ по замене

Для замены тормозного цилиндра Вам понадобится инструмент.

Перед началом любых ремонтных работ следует тщательно подготовиться. Замена главного тормозного цилиндра не исключение. Для замены данной детали понадобятся:

1. Комплект ключей. Наличие различных головок и торцевых ключей будет огромным преимуществом.
2. Набор отвёрток.
3. Круглогубцы помогут при смене манжет.
4. Специальный «тормозной» ключ на 10.

Кроме того, в процессе замены выльется тормозная жидкость, которую вообще желательно заменить новой. Для ВАЗ-2110 подойдёт тормозная жидкость ДОТ-4.

Процесс снятия старой детали

Для того чтобы извлечь главный тормозной цилиндр, нужно открыть капот и сделать следующее:

Чтобы добраться до детали, придётся сначала снять шумоизоляцию. Не стоит пытаться её отодрать, так как она крепится на болтах. Поэтому следует вооружиться отвёрткой и открутить все крепежи. Если шумоизоляция после этого не снимается, значит не все крепления откручены. Если дёрнуть элемент, его можно повредить. После этого можно приступать к замене.

Откручиваем несколько саморезов при помощи крестовой отвертки для снятия шумоизоляции.

Отсоединяем клемму с проводами.

Отсоединяем трубки и надеваем на них резиновые колпачки.

Откручиваем болты крепления.

Демонтируем тормозной цилиндр.

На этом процесс демонтажа можно считать законченным.

Установка новой детали

Начало работ по установке зависит от того, какую деталь вы приобрели. Если она была в сборе с бачком, то это избавит автовладельца от лишней работы.

В случае если новый ГТЦ не имеет бачка, нужно установить старый бачок. Перед монтажом его нужно тщательно осмотреть на наличие трещин, сколов и повреждений. Если бачок находится в плохом состоянии, придётся докупить новый. Именно по этой причине рекомендуется сразу покупать делать в сборе.

Дальнейшие работы должны происходить по данному алгоритму:

Новая деталь устанавливается на своё место под капотом автомобиля.

Новый тормозной цилиндр устанавливаем на прежнее место.

После того как вышел весь воздух зажимаем патрубки.

Далее нужно тщательно закрутить крепежи . На этом процедура замены ГТЦ может считаться завершённой. Нужно будет долить в бачок «тормозуху», подключить датчик в пробке и установить шумоизоляцию на старое место.

Замена манжетов главного тормозного цилиндра на ВАЗ-2110

Данную операцию производят на снятом с автомобиля элементе. Желательно использовать механические тиски. Так мы крепко зажмем деталь на месте. Итак, приступаем к работе.

Сперва извлекаем уплотнительное кольцо с цилиндра. Далее большой головкой «на 38» откручиваем пробку ГТЦ. Вынимаем ее наружу со вторым уплотнительным кольцом. При помощи круглогубцев снимаем стопор. Вынимаем поршень, что управляем задним контуром, взявшись за его хвостовик. Извлекать следует вместе с направляющей втулкой и внешней манжетой. Для демонтажа последней потребуется открутить винт держателя пружины. Далее достаем поршень переднего контура. Для этого подталкиваем элемент стороны резьбы пальцем. Снимаем при помощи тонкой отвертки разделительные манжеты. Все элементы промываем в бензине или спирте. Ставим на место новые манжеты и производим окончательную сборку.

Замена переднего тормозного цилиндра

Основной неисправностью тормозных цилиндров переднего колеса на ВАЗ 2110-2112 можно считать их приклинивание, в результате чего даже при отпущенной педали тормоза цилиндр не возвращается сразу в первоначальное положение. Также, не исключены проблемы с пропусканием тормозной жидкости из под резинки, что тоже не является нормальным.
Чтобы заменить данную деталь самостоятельно, понадобится следующий инструмент:

• Головка торцевая на 13 мм
• Трещоточная рукоятка и вороток
• Шестигранник или подобная бита на 10
• Накидной ключ на 13
• Специальный разрезной ключ для тормозных трубок и шлангов

Замена задних тормозных цилиндров в ВАЗ 2110, ВАЗ 2112.

У владельца автомобиля пропали тормоза, провалилась педаль тормоза, машина стала тормозить на самом конце. Задний правый тормозной цилиндрик вышел из строя и потёк, от этого вся проблема. Менять их необходимо парами. Приступаем к работе, поднимаем заднею часть автомобиля, демонтируем колёса. Если вы делаете это при помощи домкрата, то обязательно подложите под передние колёса камни или противооткатные пластины. Выкручиваем 2 направляющих барабана:

Снимаем тормозной барабан. Откручиваем тормозной цилиндр, для этого мы используем разрезной ключ, обычным широким не получилось, возможно у вас выйдет:

Будьте аккуратны очень легко повредить тормозную трубку, которую потом придётся менять. Следом выкручиваем крепёж цилиндра, делать это можно при помощи обычного накидного ключа:

При помощи баллона с очистителем тормозов вымываем всю грязь из тормозного барабана. После этого устанавливаем новый оригинальный тормозной цилиндр от ВАЗ. Снимаем с него заглушку и наживляем на трубку:

Наживляем два его крепёжных элемента. После этого затягиваем сам цилиндр. Проворачиваем поршеньки:

Замена задних тормозных колодок в ВАЗ 2110, ВАЗ 2112.

Приступаем к замене задних тормозных колодок на барабанах. Был заранее приобретён оригинальный комплект колодок заднего тормоза, который подходит для автомобилей десятого семейства ВАЗ, Самара, Калина и Приора. В начале одеваем пружинки:

Собираем саму колодку, одеваем на неё новую пружину:

Отводим рычаг ручника, одеваем его на трос. После этого можно одевать колодки:

При помощи специального крючка одеваем на них пружинки:

Устанавливаем нижнею пружину на колодки:

Новые колодки установлены, пробуем как встаёт барабан. Если всё нормально, то смазываем медной смазкой ступицу. После этого уже окончательно ставим барабан и прикручиваем его. Подтягиваем трос ручного тормоза:

Теперь нам необходимо прокачать тормоза.

Фото-отчет: самостоятельная замена переднего тормозного цилиндра на ВАЗ 2110

Как ясно из приведенного выше материала, о поломках и способах их устранения, часто необходимо заменить передний тормозной цилиндр.

Рассмотрим этот процесс поэтапно:

1. ВАЗ 2110 устанавливается на эстакады или над смотровой ямой. Далее приподнимается с помощью домкрата и фиксируется надежными подпорками. Фиксируются противооткатными приспособлениями и задние колеса.
2. С той стороны, где стоит заменяемый цилиндр, снимаем колесо.
3. Аккуратно убираем уплотнитель тормозного шланга и ослабляем степень закрутки его наконечника.
4. С помощью большой отвертки убираем крепежные элементы суппорта (выкручиваем болты и отгибаем усики стопорных шайб). Здесь уместно использовать подходящий второй ключ на противоходе.
5. Убрав крепежные болты, полностью демонтируем суппорт и тормозной цилиндр. Будьте осторожны — при отсоединении тормозного шланга из него течет жидкость. Берегите свои глаза!
6. После фиксации суппорта (например, струбциной или тисками) от него отделяется тормозной цилиндр — откручиваем два болта с внутренним шестигранником. Снимая стопорные кольца действуйте аккуратно — не повредите защитный чехол тормозного цилиндра.
7. Приступаем к разборке самого цилиндра. Для этого подаем воздух из компрессора в цилиндр (используем отверстие для подачи в него тормозной жидкости). После этого легко вынимаем поршень из цилиндра.
8. Аккуратно снимаем уплотнительное кольцо и осматриваем внутреннюю поверхность цилиндра и внешнюю — поршня. При повреждении или стертости — заменяем полностью весь цилиндр на новый.
9. Даже если цилиндр не меняем, то обязательно меняем уплотнительное кольцо (разбухло оно или нет — не имеет значения).
10. В обратном порядке собираем тормозной цилиндр, крепим его к суппорту и устанавливаем все на прежнее место. При необходимости смазываем направляющие.
11. Полностью прокачиваем тормозную систему.

Фото-отчетамостоятельная замена заднего тормозного цилиндра на ВАЗ 2110

Не менее часто, чем передний, нуждается в замене и задний тормозной цилиндр.

Опишем основные этапы этого процесса:

1. Помещаем автомобиль над смотровой ямой или на эстакаду. Противооткатными приспособлениями фиксируем передние колеса.
2. С помощью домкрата поднимаем кормовую часть ВАЗ 2110. Закрепляем в этом положении надежными подпорками.
3. Снимаем задние колеса. При помощи резиновой киянки удаляем тормозные диски.
4. С осторожностью (берегите руки!) демонтируем тормозные колодки. Для этого отсоединяем от них стягивающие пружины.
5. Максимально вверх (до 6-8 щелчков) поднимаем рукоятку ручного тормоза. Это приведет к смещению тормозных колодок. Как следствие — они легко удаляются.
6. От тормозных цилиндров отсоединяются тормозные трубки. Будьте осторожны, из них потечет жидкость! Берегите глаза!
7. Полностью снимается тормозной цилиндр — после откручивания крепежных болтов.
8. Тормозной цилиндр заменяется товым или ремонтируется.
9. Производим, в обратной последовательности действий, сборку всего узла задних тормозов.
10. Обязательно производим прокачку всей тормозной системы ВАЗ 2110.

В заключение можно сказать, что регулярная проверка и, при необходимости, замена передних и задних  тормозных цилиндров — поможет избежать неожиданного отказа всей тормозной системы ВАЗ 2110.

Демонтаж суппорта на ВАЗ-2110 своими руками

Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.

Демонтаж ВАЗ суппорта

Последовательность демонтажа изделия следующая:

1. Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;

1. На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;

1. Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.

Обслуживание суппорта на ВАЗ-2110 и ремонт

Обслуживать суппорт ВАЗ следует в обязательном порядке после каждой замены тормозных колодок, а также в случае вынужденной ревизии в связи с его неисправностью, для чего в первую очередь необходимо проверить состояние всех резиновых элементов, амортизаторов и пыльников. Также в обязательном порядке следует заменить смазку для направляющих суппорта. Вам нужна хорошая силиконовая смазка на синтетической основе, выдерживающая высокие температуры.

Если вам пришлось купить ремонтный комплект — там имеется такая смазка, все необходимые прокладки, новые направляющие и поршень. Цена подобного удовольствия обойдется вам порядка 500 рублей. Купить новый суппорт ВАЗ-2110(2112), в зависимости от магазина и региона России, будет стоить от 1000 до 1500 рублей.

Чтобы извлечь поршень из посадочного места — необходимо создать соответствующие усилие при помощи воздушного компрессора (поршни ремонтируется по одному, ход второго блокируется, например, деревянным бруском). С таким же успехом, снимая изделие с автомобиля, можно зажать педаль тормоза, не отключая суппорт ВАЗ 2112 от тормозного шланга. Желательно использовать резиновую наставку, дабы амортизировать резкий удар движущегося свободно поршня и его “выстрел”.

Ремонт суппорта ВАЗ 2110

Обратно поршень задвигается при помощи специальной струбцины. При этом следует отогнуть пыльник, дабы компенсировать избыточное давление воздуха. Отверстие для поршня и для направляющих зачищаются и промываются жидкостью для очистки карбюратора, все прокладки, пыльники и посадочные места также тщательно смазываются.

Прокачка тормозов после замены, делать или нет

После процедуры замены главного тормозного цилиндра, некоторые неопытные автовладельцы не считают нужным прокачивать тормоза. Если пренебречь данной процедурой, то тормоза могут отказать в самый ответственный момент.

Прокачать тормозную систему нужно обязательно . Эта процедура несложная, хотя участвовать в ней должны два человека. Процедура прокачки происходит следующим образом:

1. Нужно «накачать тормоза». Для этого педаль нажимается несколько раз, после чего она зажимается в нажатом состоянии.
2. В это время нужно не полностью открутить штуцер тормозной трубки на одном колесе.
3. При этом должен выйти воздух из системы. Периодически помощник должен накачивать тормоза, зажимая педаль. Эту процедуру нужно повторять до тех пор, пока при нажатии на педаль тормоза из трубки не будет брызгать жидкость.

Прокачиваем тормоз поочередно на каждом колесе.

Эта процедура повторяется на каждом из четырёх колёс автомобиля. Перед прокачкой тормозов на каждом колесе, нужно доливать тормозную жидкость в бачок. Только после прокачки тормозов можно выезжать на дорогу, не боясь, что тормоза откажут в самый неподходящий момент.

ВАЗ 2110, 2112, 2111 замена переднего тормозного цилиндра, фото и видео инструкция

На ремонте у нас находится хорошо всем известный представитель отечественного автопрома ВАЗ 2110, 2004 года выпуска, с двигателем 1.5 литра, 16 клапанным, на котором необходимо произвести замену переднего тормозного цилиндра. Покажем как это можно сделать своими руками в видео фото и видео пособия. Инструкция также применима для ВАЗ 2112, ВАЗ 2111 и других переднеприводных автомобилей Тальятинского автозавода.

По словам владельца автомобиля, машину резко стало тянуть вправо. Он прошёл сход-развал, с ним всё в порядке. Скорее всего такая картина возникла из-за подклинившего суппорта.

Снимаем колесо, вытаскиваем шланг с кронштейна, устанавливаем на него зажим, чтобы тормозная жидкость не вытекала:

Откручиваем два шестигранника на 10, которые прикручивают «ладошку» к цилиндру:

Ключом на 15 «срываем» тормозной шланг:

Ключом на 13 откручиваем сам тормозной цилиндр:

Проверяем работу направляющих, у нас они ходят нормально, но смазки в них мало, поэтому тщательно вычищаем старую и добавляем новую. Ставим новое медное уплотнительное кольцо на шланге, после этого накручиваем на него новый тормозной цилиндр.

После этого прикручиваем болты крепления. Снимаем наш зажим и закручиваем «ладошку». Следующим этапом жмём на педаль тормоза, затем прокачиваем тормоза, мы для этого используем специальный вакууматор:

Перед этим не забудьте проверить уровень тормозной жидкости, при необходимости долейте.

Видео инструкция по замене тормозного цилиндра заднего колеса ВАЗ 2110 — 2112

Смотрите ниже наглядное видео руководство с моего канала:

Ну а дальше рассмотрим пошаговый фото отчет по выполнению данного типа ремонта.

И только после этого можно приступать дальше. Наглядно данная деталь показана на фото ниже:

Крепится он с внутренней стороны кожуха. Там первым делом необходимо открутить тормозную трубку:

И приподнять ее вверх концом, чтобы жидкость не вытекала. Но и лучше всего также подставить емкость, чтобы ничего не пролилось за пол или землю.

А затем уже отвернуть два болтика крепления самого цилиндра.

И с обратной стороны вынимаем цилиндр, так как он ничем больше не крепится.

Установка проходит в обратной последовательности и после чего стоит прокачать тормозную систему, о чем будет как-нибудь отдельная статья. Цена данной детали составляет от 350 до 600 рублей в зависимости от производителя.

Отечественные фирмы ВИС стоят недорого, как раз 350 рублей, а вот импортные аналоги гораздо дороже. Но не стоит переплачивать двойную стоимость, так как заводские детали ходят вполне прилично не один год.

Выводы

Замена главного тормозного цилиндра на ВАЗ-2110 не представляет собой ничего сложного. Главное при этой работе внимательность, ведь от тормозной системы зависит безопасность водителя и пассажиров.
