Замена ремня ГРМ ВАЗ 2115 ремонт, снятие и установка

Что такое ГРМ

ГРМ он же газораспределительный механизм – это деталь, отвечающая за синхронизацию фаз впрыска и газораспределения в силовом агрегате машины. Чтобы вся система работала, как единое целое, необходимо совместить специальные метки, являющиеся точкой ручной синхронизации газораспределения.

Наиболее часто они сбиваются при замене ремня ГРМ или его разрыве на работающем двигателе. Если не перепроверить совпадение меток, то двигатель будет работать неправильно, а значит, придется снова снимать ремень и все настраивать.

ПРИМИТЕ ВО ВНИМАНИЕ!
У ГРМ есть две пары меток, одна из которых находится на шкивах, а вторая возле блока. Они должны совпасть при крайнем верхнем положении первого или четвёртого цилиндра.

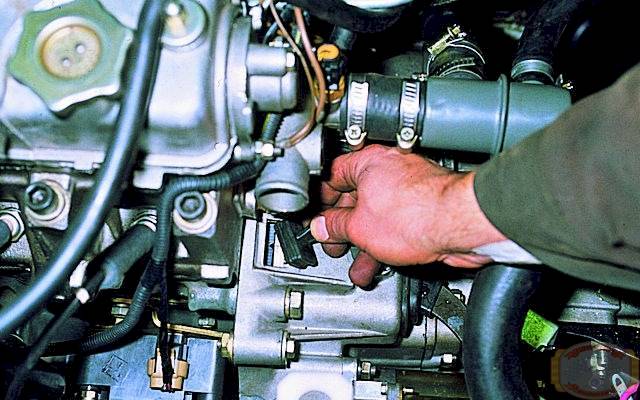

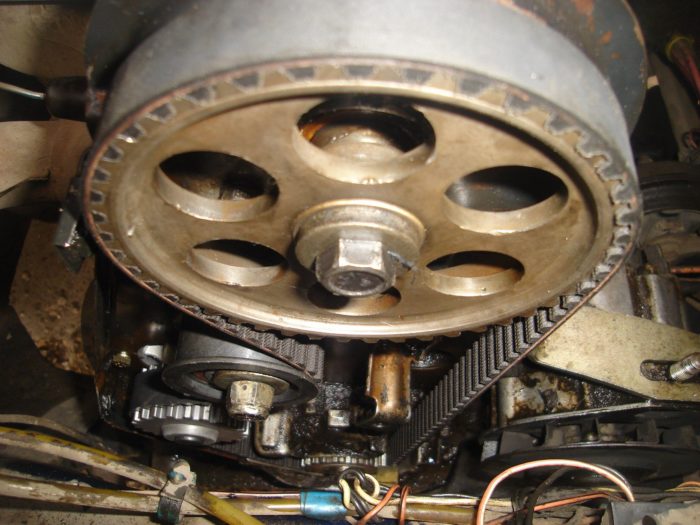

Местонахождение ремня ГРМ

Ремень спрятан под покровом грязи и прочего мусора. Эта крышка изготовлена ​​из пластика и легко снимается — откручиваются крепежные винты. После снятия крышки перед вашим взором предстанет весь механизм ГРМ (кроме поршней, их шатунов, клапанов и т.д., которые находятся в блоке цилиндров). Далее публикуем фото, где отчетливо виден ремень (указано красной стрелкой), а синей стрелкой указываем шкив распредвала, зеленой стрелкой указана помпа, указан натяжной ролик (регулирует натяжение ремня) желтой стрелкой. Запомните приведенные выше детали.

Когда необходимо менять ремень

Его желательно осматривать каждые 15-20 тысяч километров. Визуальные признаки износа очевидны: следы масла, следы износа на зубчатой ​​поверхности ремня (крепит шкивы и удерживает ремень), различные трещины, складки, отслаивание резины и другие дефекты. Производитель рекомендует замену каждые 60 000 км, но мы не рекомендуем такие большие интервалы.

Почему рвется ремень ГРМ

Теоретически ремень ГРМ любого производителя в состоянии выдержать нагрузку на разрыв до 1000-1200 кг. Коленвал никогда в жизни не сможет так нагрузить привод, поэтому причина разрушения кроется либо в некачественном материале, либо в боковых задирах. Они-то, как правило, и приводят к внезапному обрыву, если не следить за состоянием привода.

Ролики, точнее, их качество — основная причина обрывов. Если подшипник ролика имеет хоть небольшой люфт, ремень будет смещаться в поперечной плоскости в одну или в другую сторону. Сорваться со шкивов ему не дадут ограничители, но повредить торцевую кромку, оставить задиры и сточить почти половину ширины у него получается запросто. Именно поэтому важно при замене вместе с ремнем менять и ролик. Кстати, помпа также может подложить свинью, но это случается куда реже и выясняется куда раньше.

Причины выхода из строя ремня ГРМ

Существует несколько причин возникновения этой поломки на ВАЗ-2115:

• естественный износ;
• загрязнение;
• попадание масла и инородных предметов;
• выход из строя помпы;
• изменение положения ролика натяжения;
• заклинивание распределительного или коленчатого вала.

Роль ремня ГРМ, установленного на инжектор автомобиля ВАЗ-2115, заключается в том, чтобы клапаны двигателя открывались в нужный момент. Он синхронизирует распределительный шкив с коленчатым валом. Поэтому важно вовремя менять его при износе, чтобы не возникало проблем с двигателем.

Признаки износа ремня на ВАЗ 2115

• Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение привода приводит к нарушению работы системы зажигания;
• Обильное количество дыма из выхлопной трубы из-за оплавления каталитического наполнителя;
• Появление сторонних звуков при работающем двигателе;
• Наличие маслянистых потеков по периметру приводного механизма;
• Трещины, порывы волокон на ремне, обрывы зубьев, прочие следы износа;
• Силовой агрегат не запускается, стартер вращается.

Артикулы

• 2108-1006120 – ролик. Внимание: детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!
• 2108-1006129 – шпилька под ролик;
• 2108-1006040-10 – ремень;
• 2108-1006149 – уплотнитель под кожух;
• 2108-1006146 – кожух пластиковый.

Аналоги ремней

• GATES 5521 или 5521XS (усиленный), рекомендуется
• FINWHALE BD-111
• BOSCH 1 987 949 559
• LEMFORDER 58-111-19 или 14458 01
• CONTITECH СТ-527
• GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
• DAYCO 111х190/1
• HANSE HZ 011 008
• БРТИ 21080-1006040-10
• TOYOTA 13568-19035
• RENAULT 7701462019
• OPEL 636359
• ROVER GTB1124
• AYWIPARTS AW2110560
• PROCODIS FRANCE 05CD27
• FAI 40305
• GK 791170
• MAGNETI MARELLI 340018181434
• MAPCO 43080
• HEPU 29-0165
• OPTIMAL R-1113
• SCT G124
• WILMINK WG1151273
• VEYANCE G1474
• OPTIBELT ZRK 1123 (3 шт.)
• TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
• FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
• LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

• GATES T42042 или T42042A (2 шт.)
• MAPCO 23081
• FLENNOR FS99018
• LUK 531 0671 20
• OPTIMAL 0N1917
• BREDA LORETT TDI3009
• TORQUE 830900АЕ2
• ESPRA 2108-1006120/ES0108
• INA 531075010
• CORAM C747
• ВПЗ-23 830900АЕ1

Замена ремня ГРМ ВАЗ 2113, 2114 и 2115 своими руками

Замена ремня ГРМ своими руками на автомобилях ВАЗ 2113, 2114, 2115, в ГБЦ которого установлены клапана в количестве 8 штук, актуальна сегодня для многих владельцев автомобилей этих марок. Эту операцию сложной назвать нельзя, так как произвести ремонт можно легко в гараже или на любой ровной площадке без использования специального оборудования.
Перед началом выполнения работы следует приготовить нужные запасные части:

1. Зубчатый ремень ГРМ, его артикул 21080-1006040-82.
2. Ролик натяжного устройства, артикул 830900АЕ2 (2108-1006120).
3. Помпу в системе охлаждения мотора, артикул 2108-1307010.

Специалисты рекомендуют менять одновременно с зубчатым ремнём, натяжным устройством и помпу в системе охлаждения, так как проблемы с этим узлом наиболее часто приводят к неисправностям в клапанном механизме. Понадобится наличие инструмента и приспособлений:

• автомобильный домкрат;
• подставка под кузов автомобиля;
• противооткатные башмаки;
• набор гаечных ключей;
• емкость для слива охлаждающей жидкости;
• ветошь.

Подготовительные работы

Чтобы заменить ремень ГРМ ВАЗ 2114 своими руками понадобиться подъёмник, смотровая яма в гараже. Когда нет ни того ни другого, вполне подойдёт любая ровная площадка.

Автомобиль устанавливают на месте проведения работы, затягивают трос ручного тормоза, рычаг переключения передач ставят в нейтральное положение. Под задние колёса необходимо установить противооткатные башмаки. Баллонным ключом срывают колёсные болты на колесе в передней части машины с правой стороны, приподнимают транспортное средство автомобильным ручным подъёмником, подставляют надёжный упор под кузов и демонтируют колесо. Теперь можно начать выполнять операцию по замене ремня ГРМ на ВАЗ 2114 8 клапанов.

Какой ремень лучше покупать на ВАЗ 2115

Кроме того, большое значение имеет то, какой ремень мы покупаем, соответствует ли он номиналам стандартного ВАЗовского. Родной ремень имеет ширину 19 мм и 111 зубцов. Никакой другой, с другими параметрами, ремень не подойдет. ВАЗовский заводской имеет номер 2108-1006040 и подходит на все 8-клапанные модели 2108, 2109, 21099, 2113, 2114, 2110 (8 кл.), Калина 1117, 1118, 1119 (8 кл.).

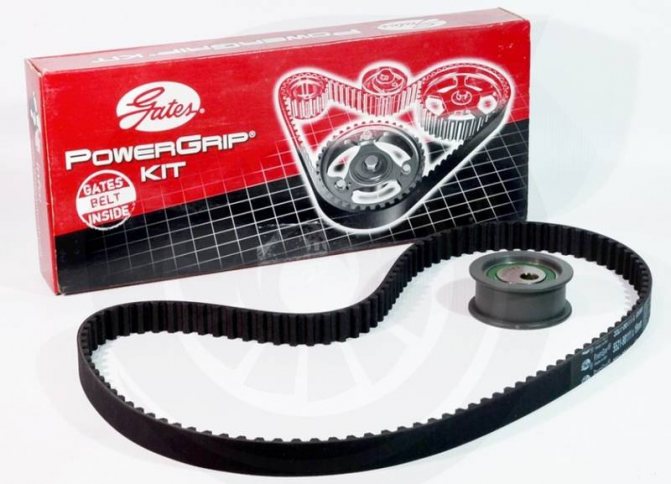

Оптимальным выбором будет Gates PowerGrip 5521-98111-19, его цена порядка $7, но нужно следить, чтобы не купить подделку. В комплекте с роликом (Gates K015521) будет стоить около 18 долларов. Основные отличия поддельных ремней ГРМ мы рассматривали здесь.

Чуть дешевле обойдется комплект CRB 61000952, если не смущает китайское происхождение. Нас бы смутило, тем более, что есть куда более достойные представители на рынке:

• Dayco 94738M, глобальный бренд со штаб-квартирой в Штатах, мощности, естественно, в КНР;

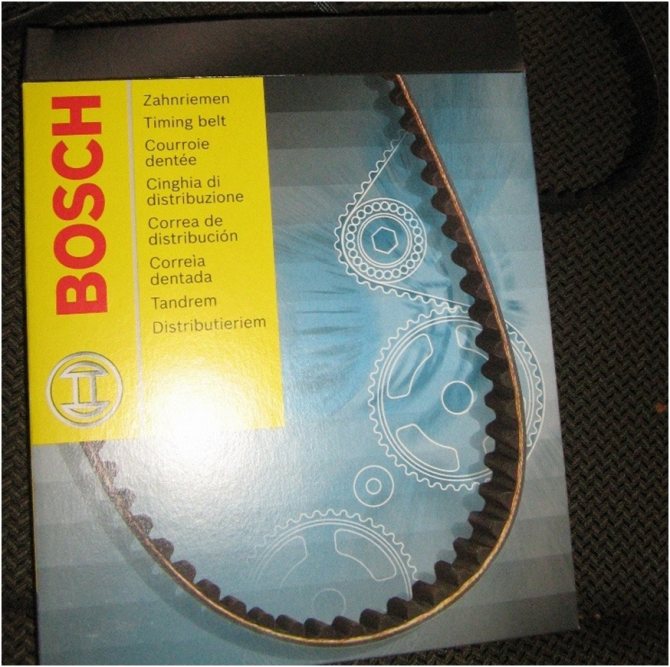

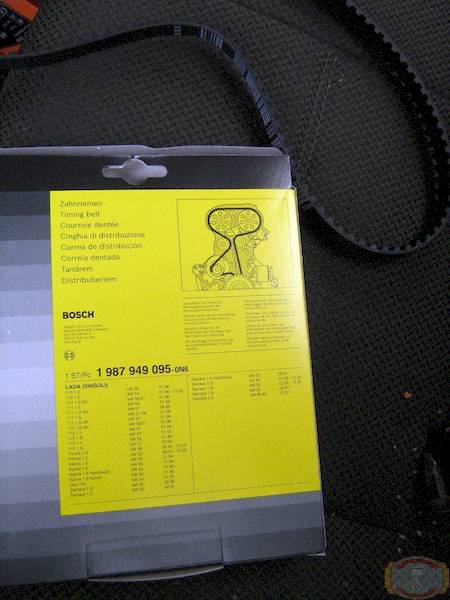

• Bosch 1987949095, комментарии излишни, качество хорошее, если не подделка;
• Contitech CT527, хорошие дорогие ремни от бренда Континенталь;
• Goodyear G1474, несмотря на громкий бренд, за 2 доллара я не поставил бы себе такой;
• Japan Cars DAY94089, цена 4 доллара, Китай;
• БРТ 2108-1006040-10РУ, ОАО «БалаковоРезиноТехника», неплохие ремни, около $5;
• Polcar BS1987949095, компания-упаковщик, торгует недорогими китайскими запчастями;
• Trialli GD 708, комплект из Индии, цена порядка 10 долларов.

О порядке проведения замены своими руками

Открывают капот моторного отсека, отсоединяют клеммы на аккумуляторной батарее. Далее работы производят в таком порядке:

Ключом на «10» отворачиваются винты, крепящие пластиковую крышку передней части механизма ГРМ, снимают её с мотора.

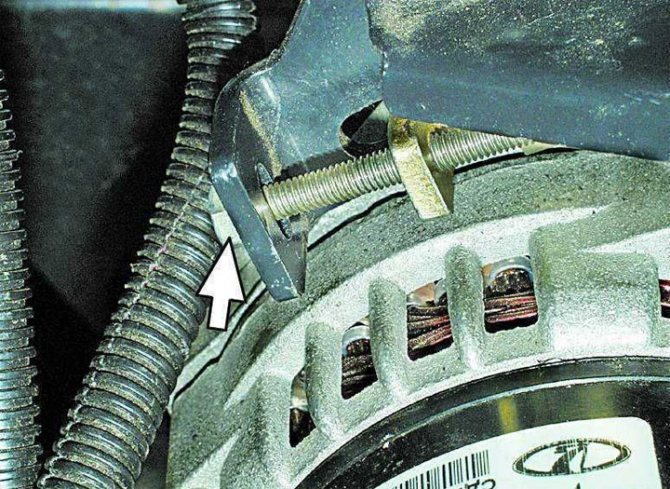

Для ослабления натяжки привода генераторной установки берут ключ на «13», ослабляют натяжение, производят демонтаж ремня генератора.

Теперь нужно выставить контрольные метки в приводе. Для этого помощник подручными средствами осуществляет поворачивание шкива коленвала, водитель контролирует нахождение установочных меток. Одна из них на шкиве распредвала и крышке за шкивом, вторая на блоке цилиндров и шкиве коленвала.

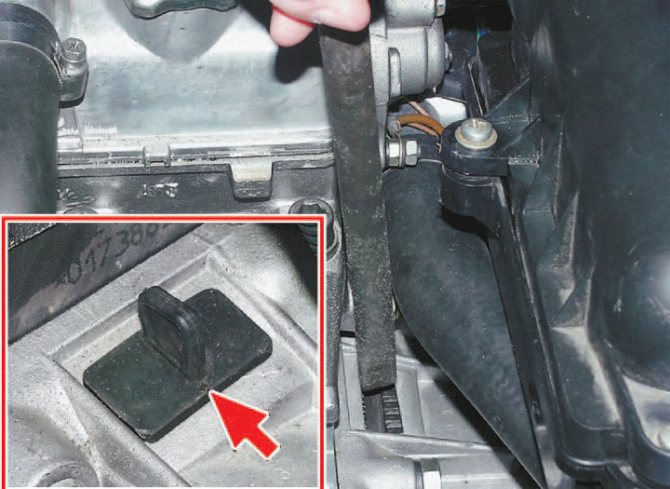

Для уверенности в правильности выполнения установки меток, следует снять на картере сцепления резиновую заглушку. В появившемся окне должна быть видна метка на маховике мотора, которая совпадает с меткой на картере механизма сцепления.

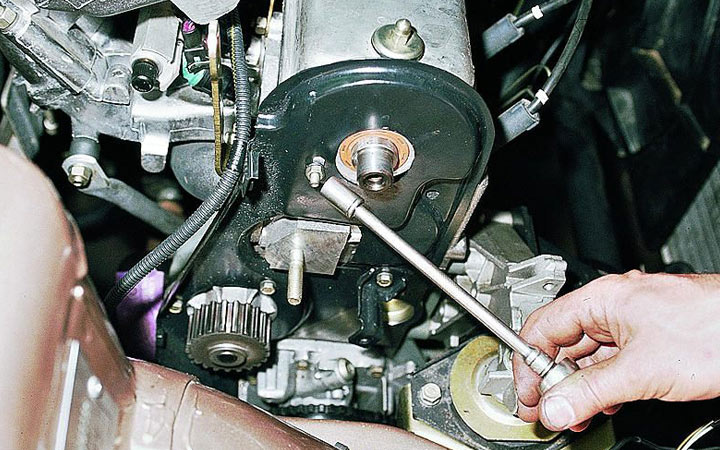

• Подошла очередь для снятия шкива коленчатого вала двигателя. Необходимо застопорить его от проворачивания. Для этого включают первую передачу, нажимают тормозную педаль. После этого торцовым ключом на «17» отворачивают болт крепления шкива, снимают его с двигателя.

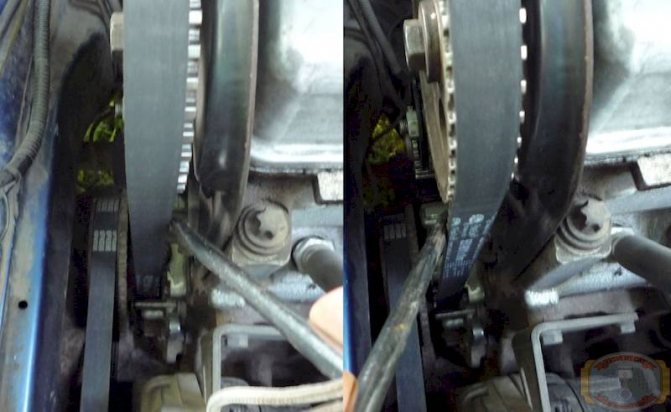

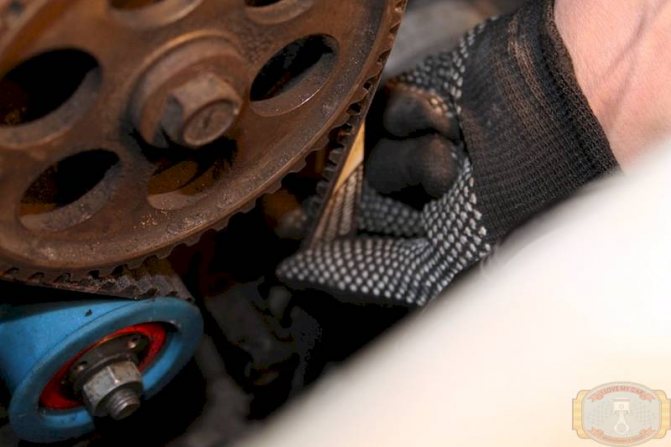

• Для снятия изношенного ремня нужно ослабить его натяжение. Это выполняют отворачиванием болта крепежа ролика натяжного устройства, после поворачивают ролик влево, демонтируют ремень.



• Когда запланирована замена натяжного ролика, помпы системы охлаждения, производят их демонтаж с двигателя. Перед этим сливают жидкость системы охлаждения двигателя.

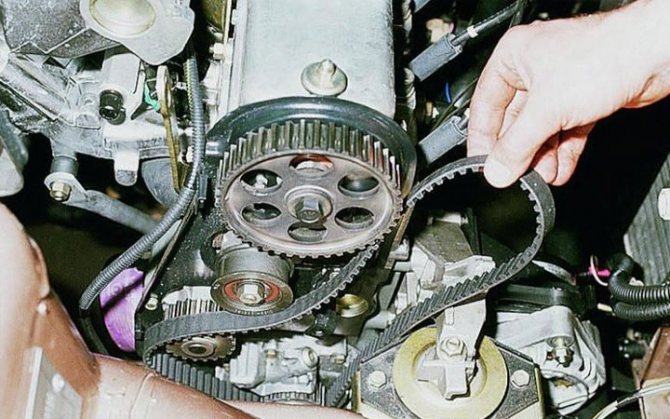

Установка нового ремня

Установка ремня ГРМ ВАЗ 2113, 2114, 2115 8 клапанов производится в порядке, обратном снятию изношенной детали. Перед началом работы ещё раз внимательно проверяют положение установочных меток в приводе механизма ГРМ. Если эту проверку не выполнить, можно повредить детали клапанного механизма в головке блока цилиндров. Известны случаи, когда кроме клапанов повреждались поршня, в некоторых случаях шатуны. Первым устанавливают регулировочную шайбу, затем ролик натяжного устройства, наворачивают гайку на болт его крепления, но не затягивают её. Когда меняется помпа системы охлаждения мотора, устанавливают новую запасную часть. Далее порядок работ будет таким:

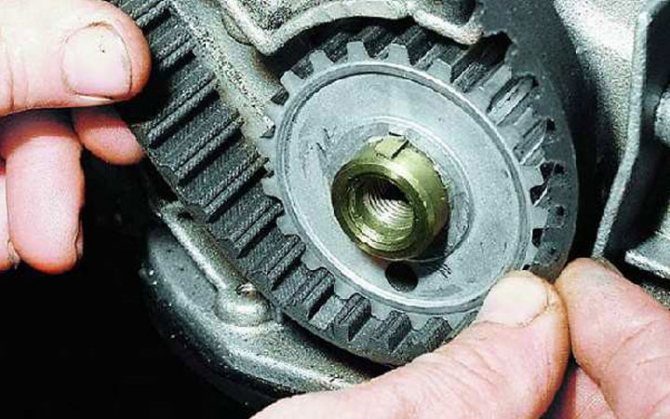

Устанавливать начинают со шкивка коленвала силового агрегата.

Далее охватывают шкив помпы, обводят ролик в натяжном устройстве, охватывают ремень на шкиве распредвала.

Теперь нужно обеспечить правильность натяжки ремня привода ГРМ. Для этого в два отверстия в натяжном ролике вставляют стержни подходящего диаметра, с помощью которых осуществляют поворот ролика в левую сторону.

Далее ставится на установочное место шкив на коленвале. Потом в обязательном порядке нужно прокрутить коленвал мотора на несколько оборотов, при этом обращают внимание на совпадение контрольных меток. Если с этим всё в порядке, устанавливают привод генератора.

Теперь можно установить на место защитную крышку механизма ГРМ, колесо, убрать подставку из-под машины, произвести пробный пуск силового агрегата.

На этом ремонтные работы, выполненные своими руками можно считать законченным. Замену ремня в приводе можно произвести, обратившись в специализированный центр, но цена выполнения такой работы будет стартовать от 1000 рублей. Сэкономить на ремонте можно, выполнив замену ремня самостоятельно, следуя приведенной инструкции и советам специалистов.

Правильная замена ремня ГРМ на ВАЗ 2115, 2113, 2114 (инжектор)

От качества проведенных работ по замене ремня ГРМ коренным образом зависит его ресурс. Заменить ремень мало, нужно тщательно осмотреть шкив помпы, проверить, нет ли люфтов на ее оси, не изогнуты ли оси роликов, не изношены ли шкивы. Для 8-клапанного инжекторного ВАЗовского двигателя, который прост, как спичечный коробок, именно такие мелочи важны.

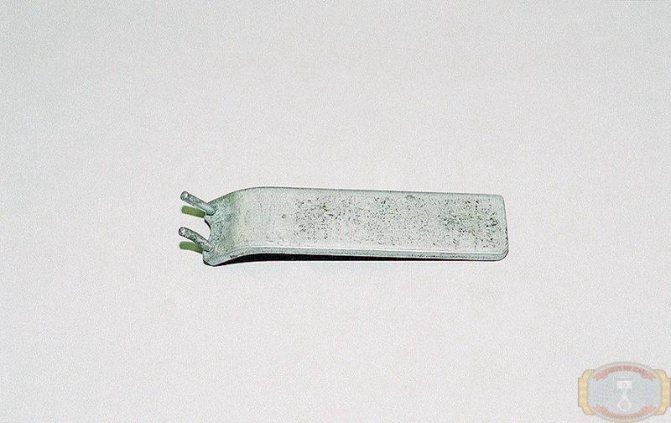

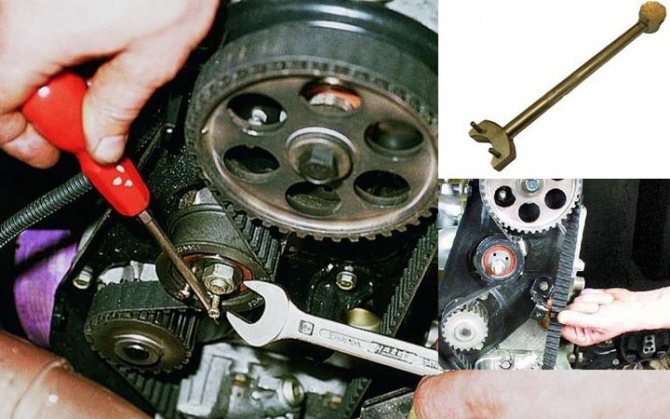

Ключ для ролика ремня ГРМ ВАЗ

Для работы нам пригодится стандартный набор головок, ключ для ролика (но можно и без него), набор ключей и отверток. И, конечно, новый ролик и ремень.

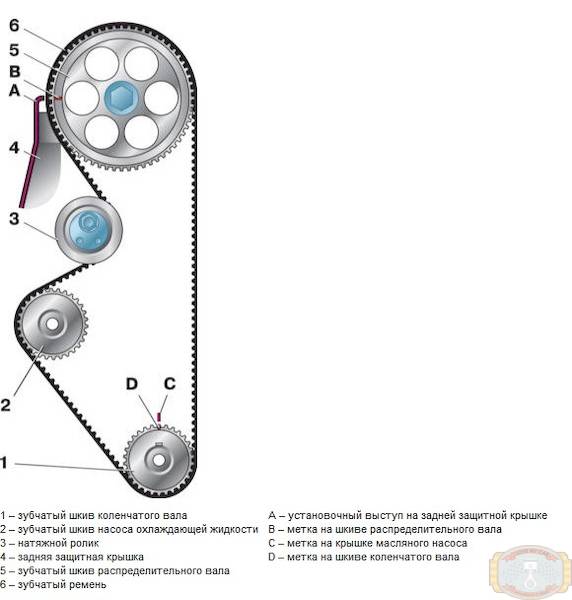

Схема привода распредвала ВАЗ 2115

Если все готово, поехали:

1. Снимаем передний кожух привода ГРМ, два винта сбоку, один по центру кожуха.

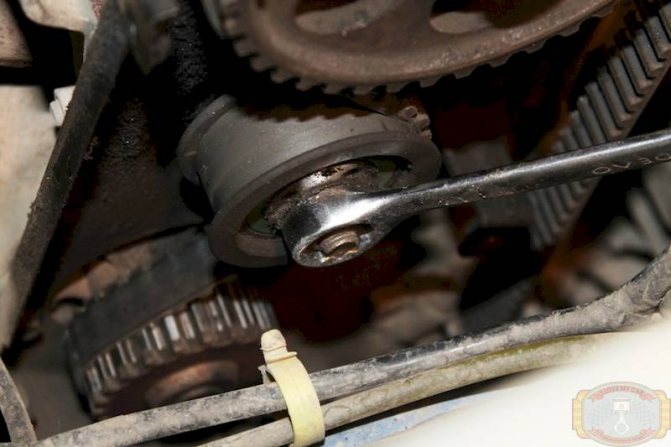

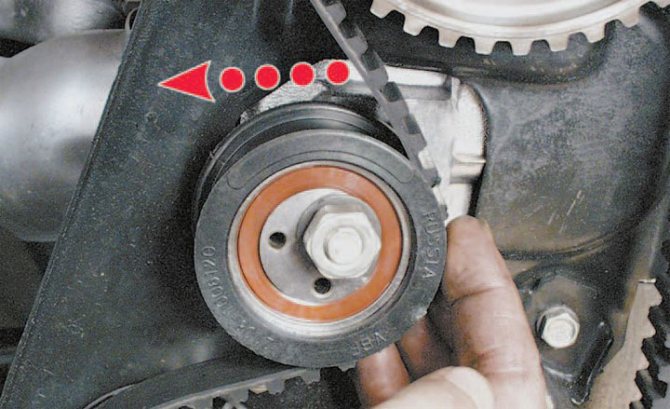

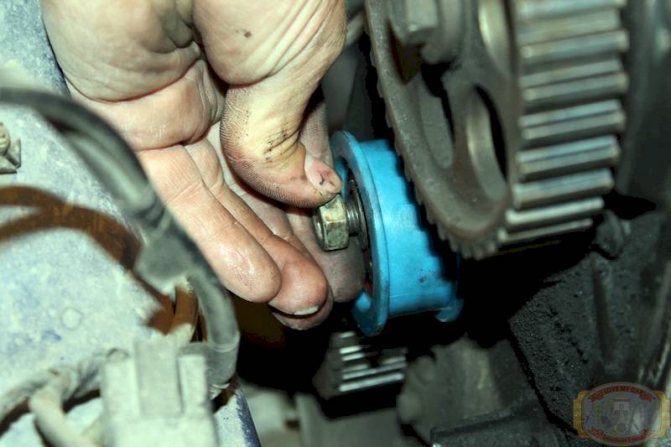

2. Отпускаем натяжной ролик накидным ключом на 17.

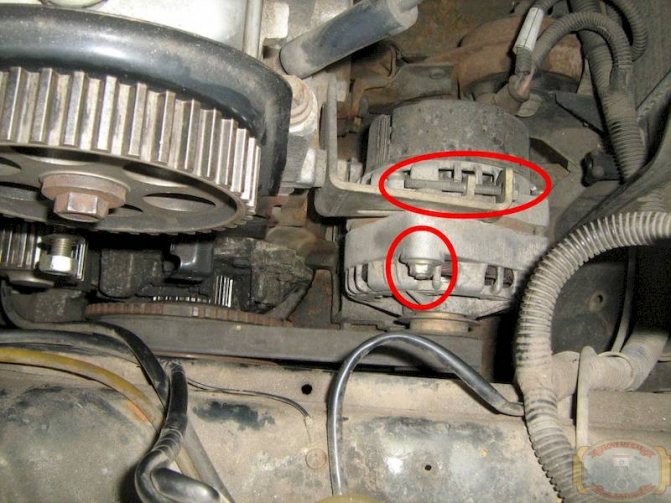

3. Ослабляем приводной ремень генератора, отпустив гайку и распустив натяжитель.

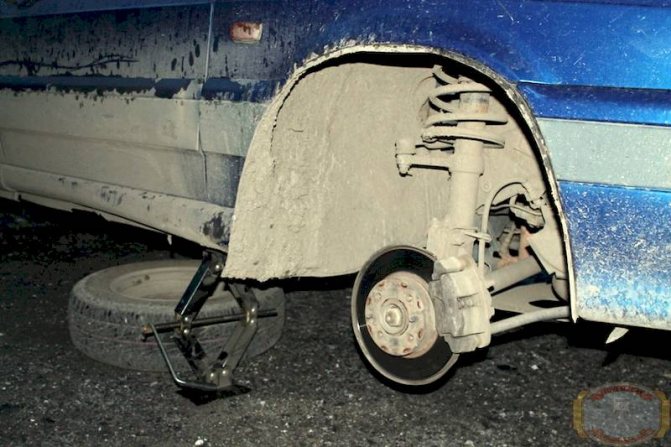

4. Вывешиваем передок справа, снимаем колесо. Локер можно снять, но если очень спешим, можно и не снимать.

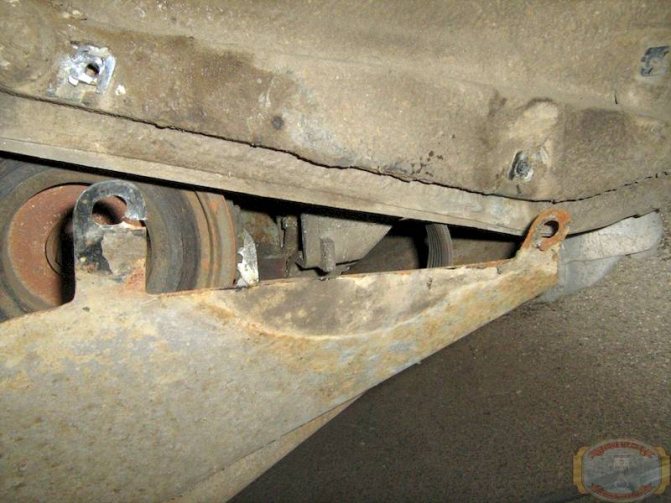

5. Откручиваем два винта крепления металлического брызговика двигателя.



6. Выставляем коленвал и распредвал по меткам, указанным на фото.

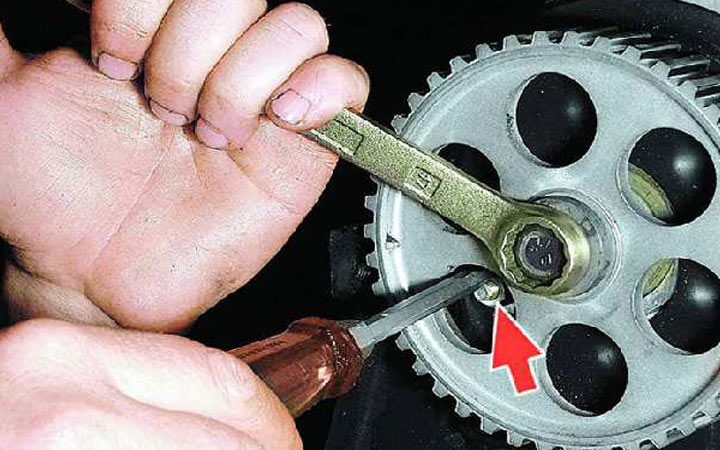

7. Откручиваем болт крепления шкива коленвала. Для этого стопорим маховик, удалив резиновую заглушку на картера КПП и вставляем между зубьев плоскую отвертку. Как вариант, включаем первую передачу, упираем доску одним концом в педаль тормоза, вторым в сидушку, или куда получится.

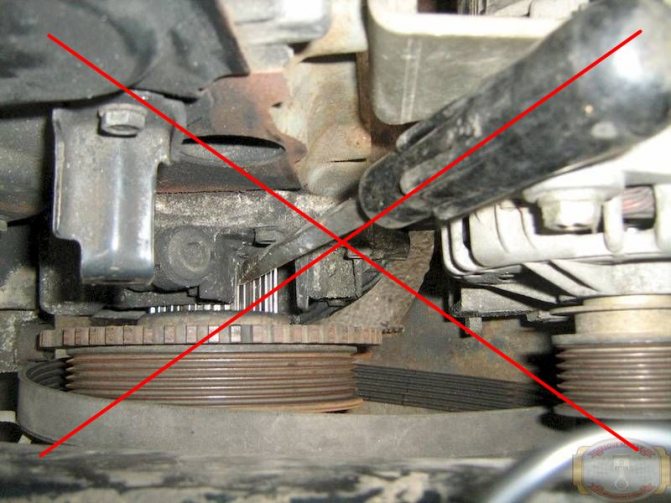

8. Ни в коем случае не стопорим коленвал отверткой через передний шкив. Во-первых, можно повредить датчик положения коленвала, во-вторых, эффективность от такого клина будет никакой.



9. Снимаем ролик и ремень.



10. Проверяем установку распредвала и коленвала по меткам, в том числе, по метке на маховике и картере сцепления.



11. Надеваем новый ремень сначала на коленвал, затем на распредвал, потом на помпу и на натяжной ролик.



12. Натягиваем ремень с помощью спецключа, затягиваем гайку. В натянутом состоянии ремень должен свободно выворачиваться на 90° двумя пальцами с легким усилием на длинной ветви (от распредвала до коленвала). Перетянутый ремень выведет из строя помпу, быстро износится и угробит ролик раньше срока.

Перед установкой кожуха привода ГРМ, проверяем, как ведет себя новый ремень. Для этого запускаем двигатель, наблюдаем за ремнем. Он не должен смещаться на шкивах и при подталкивании отверткой должен возвращаться в исходное положение.

Как выставить метки ГРМ на ВАЗ 2114, 2115 самостоятельно

Для исправной работы двигателя требуется корректное выставление меток ГРМ после совершения разных действий — полная замена механизма или ремонт. На СТО за такие услуги берут небольшую сумму. Но можно не тратиться и сделать выставление меток ГРМ своими руками. Как совершить процедуру на автомобилях ВАЗ, будет рассмотрено далее.

Как выставить зажигание на ВАЗ по меткам

Почти на всех модификациях ВАЗ-2114 и 2115 установлены моторы с БСЗ (бесконтактным электронным зажиганием). Чтобы совершить настройку, необходимо:

• Открутить крепления кожуха ГРМ и снять его.

Снимаем кожух ГРМ

• Отрегулировать зазор от датчика коленвала (расположение около шкива генератора) до зубчатого диска. Допустимое значение — до 0,7 мм.

Регулируем зазор от датчика коленвала до зубчатого диска

• Если расстояние в норме, проверить, что шкив коленвала не смещен.

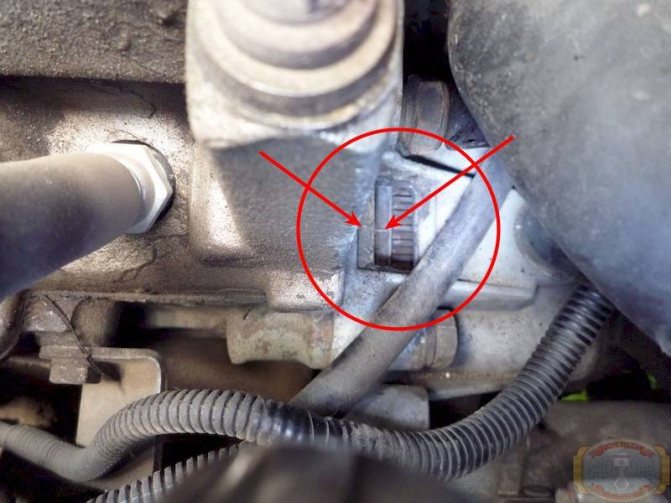

• Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

Обратите внимание! Крутить за сам шкив распредвала запрещено.

Поворачивание шкива коленвала

• Метка на блоке цилиндров должна сходиться с таковой на шкиве масляного насоса. Их следует отрегулировать.

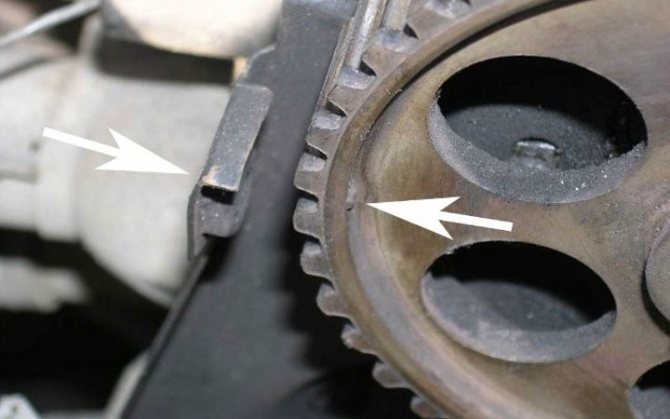

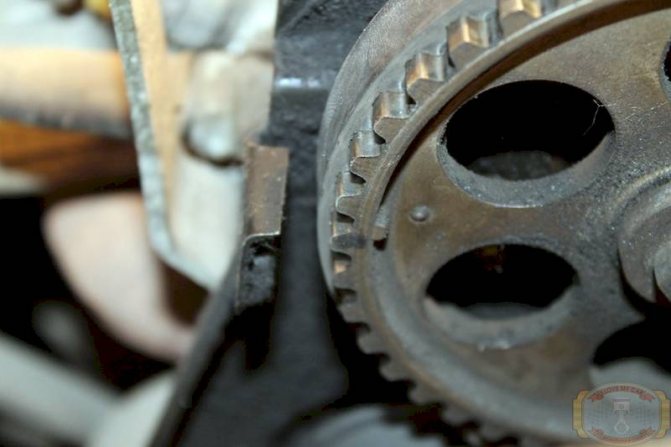

• Последняя отметка (на шкиве распредвала) должна совпасть с другой — на головке блока.

Проверяем метки на распредвале и блоке

Выставив метки на модели ВАЗ, можно заметить, что поршни 1 и 4 цилиндра расположены в мертвой точке вверху, если все выполнено верно. В таком случае силовой агрегат работает правильно, потому что от датчика коленчатого вала поступают исправные данные на блок ЭБУ.

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

1. Мультиметр.
2. Набор ключей и отверток.
3. Плоскогубцы (обязательно с изолированными рукоятками).

Внимание! Из-за отсутствия специального оборудования описанным методом получится проверить лишь работу цепей. Диагностика микропроцессорной части будет недоступна.

Процесс таков:

• Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
• Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

Проверка наличия питания на модуле зажигания

• Проверить работоспособность высоковольтных проводов. В каждый колпачок по очереди установить исправную свечу, приложить один конец к блоку и провернуть мотор стартером. Наличие искры сигнализирует, что все нормально. Отсутствие ее на каждом проводе означает неисправность модуля.

Проверка высоковольтных проводов

Если удалось правильно выставить зажигание на модели ВАЗ и это подтвердилось проверкой, но все равно наблюдаются проблемы, необходимо проверить систему питания.

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

• Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
• Предыдущая проблема провоцирует повреждение головки цилиндра.
• Также могут прийти в негодность направляющие втулки.
• В других элементах мотора способны появиться трещины.

Трещина в блоке цилиндров

• Происходит перегрев мотора.
• Способен перегореть поршневой механизм двигателя.
• Может появиться масляный остаток на свечах зажигания.

Масляный нагар на свечах зажигания

• Топливная смесь теряет зажигательный момент.

Обратите внимание! Если мотор 8 клапанов, то последствия не настолько критичные — пропадает тяга, ремень быстро изнашивается и рвется.

После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:

1. Автомобиль хуже разгоняется.
2. Частый перегрев мотора.
3. Тяга стала значительно хуже.

Замена помпы на АвтоВАЗ 2113-2115: что нужно и сколько стоит?

Среднестатистическая стоимость в 2018 году на процедуру замены помпы на семейство автомобилей ВАЗ 2113, 2114, 2115 варьируется от 500 до 1750 рублей, в зависимости от архитектуры ДВС, месторасположения СТО и зачастую также включает стоимость самого насоса. Однако процедура установки нового насоса не является сложной и свободно выполняется одной парой рук в домашних условиях, что позволяет прилично сэкономить на обслуживании автомобиля без снижения качества конечного результата.

Для собственноручного ремонта потребуется штатный набор инструментов, а именно:

• гаечные ключи на 10 и 17-19 в количестве 2-3 штук;
• головка на 10, желательно с длинным корпусом;
• шлицевая отвертка с длинной ручкой.



Также может понадобиться домкрат и баллонный ключ, герметик, новые фрикционные прокладки, ветошь для протирки и мягкая щетка.

Обратите внимание! Выбирать комплектующие для системы охлаждения силового агрегата требуется строго по VIN-номеру автомобиля, сверяя с ним на совместимость артикулы деталей. В противном случае помпа или система в целом может нестабильно функционировать, что негативно скажется на эксплуатационном сроке силового агрегата.

Для чего нужна помпа в автомобиле

Говоря о работе двигателя, нельзя не оценить и функционал системы охлаждения. Ведь именно благодаря её качественной работе становится возможным эксплуатация мотора при любой погоде и в любом режиме.

Двигатель — это очень сложный узел любого автомобиля. Постоянное трение поршней приводит к тому, что части мотора быстро нагреваются, это может привести к их «заклиниванию». Исключить перегрев двигателя можно только одним способом — постоянным поддерживанием штатной температуры. Именно для этого в устройстве машины и создана система охлаждения.

В расширительный бачок заливается охлаждающая жидкость (на автомобилях ВАЗ 2114, ВАЗ 2115 с одним и тем же успехом может использоваться как тосол, так и антифриз). Из бака жидкость по трубкам поступает в водяной насос (его второе название — помпа), а оттуда уже в радиатор и к блоку цилиндров. Именно циркуляция жидкостей обеспечивает качественное и своевременное охлаждение мотора.

Стандартное изделие в металлическом корпусе оснащено крыльчаткой для создания давления тосола в системе

Водяной насос приводится в движение после запуска силового агрегата. На ВАЗ 2114, 2115 он находится в системе ГРМ, то есть крыльчатка насоса запускается ремнём ГРМ. Крыльчатка вращает лопастями, благодаря чему тосол начинает циркулировать по всей системе. Если бы помпы не было, то смысла во всей охлаждающей системе не наблюдалось.

Помпа служит одной-единственной цели — создавать необходимое давление в системе для бесперебойной циркуляции тосола.

Как определить износ

Первым фактором, сигнализирующем о скором выходе из строя помпы на АвтоВАЗе является наличие запаха антифриза в салоне автомобиля. При появлении данного признака рекомендуется срочно произвести диагностический осмотр устройства. Также популярными симптомами выработки ресурса у мотора считаются:

• хронический перегрев двигателя, что определяется отметкой завышенной температуры на датчике;
• наличие подтеков охлаждаемой жидкости под капотом;
• люфт подшипников ГРМ или наличие посторонних звуков и скрипов под капотом.

Эксплуатационный ресурс водяного насоса на автомобилях ВАЗ 2113-15 составляет в районе 100 000 км пробега, однако при передвижении автомобиля по дорогам с низким качеством покрытия необходимость в замене может возникнуть раньше.

Перегрев двигателя

Если даже в зимнее время года при езде на небольшие расстояния вентилятор не справляется с охлаждением, то этот признак может свидетельствовать о том, что с помпой не всё в порядке. Если стрелка прибора на температуре мотора постоянно находится выше рабочей отметки в 90 градусов, то самое время провести проверочные работы:

1. Завести мотор, прогреть его до рабочей температуры.

2. Включить печку.

3. Если сразу из печки начинает поступать холодный воздух, то циркуляция в системе охлаждения не работает нормально.

4. Необходимо заменить помпу, так как неисправность связана с повреждениями крыльчатки.

Появление испарений и жара из-под капота — явный признак сильного перегрева двигателя

Ремень ГРМ изнашивается неравномерно

При осмотре гидрораспределительного механизма ВАЗ 2114, ВАЗ 2115 можно заметить неравномерный износ ремня. Действительно, в силу того, что помпа напрямую направляется ремнём ГРМ, он изнашивается неравномерно (например, только с одной стороны) — этот признак также свидетельствует о поломках водяного насоса.

Потребуется снять ремень, чтобы убедиться в реальности своих догадок. Из-за износа подшипников помпы он может разбалтываться, в связи с чем быстро порвётся. Тогда как сама помпа может ещё выполнять свою функцию в штатном режиме какое-то время.

В идеале ремень ГРМ должен равномерно изнашиваться с двух сторон

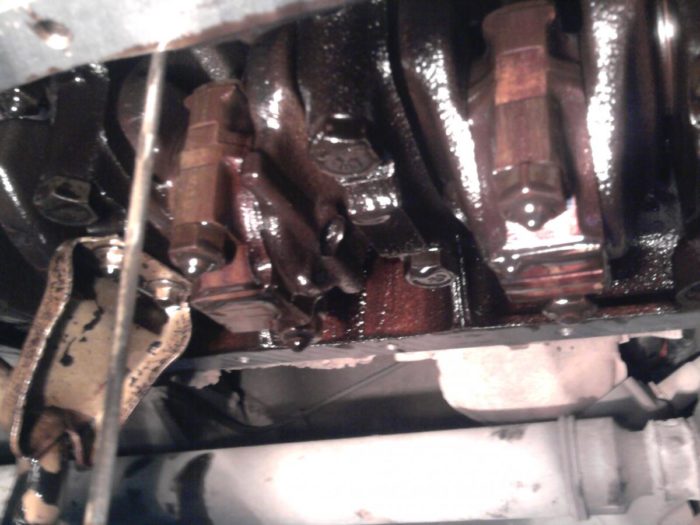

Течь помпы

Если водяной насос стоит на автомобиле очень долго, то рано или поздно сальник настолько сильно износится, что начнёт протекать. Течь тосола в ГРМ под помпой — это один из признаков неисправности помпы. При выделении нескольких капель в сутки ситуацию нельзя считать критичной: насос в целом справляется со своей работой, обеспечивая качественное охлаждение мотора. Однако если из-под помпы вытекает большое количество тосола, нужно менять насос в срочном порядке.

Обильная течь говорит о потере герметизации помпы и о её выходе из строя

В некоторых случаях протечки могут наблюдаться как из-за износа сальника, так и из-за неправильной установки прокладки во время замены помпы.

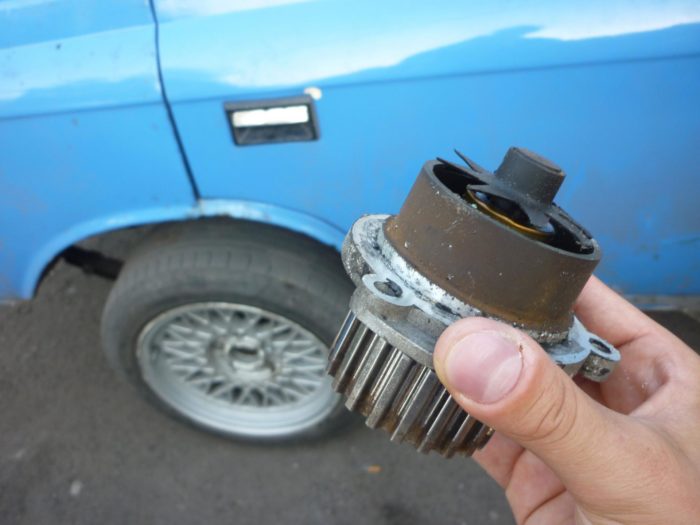

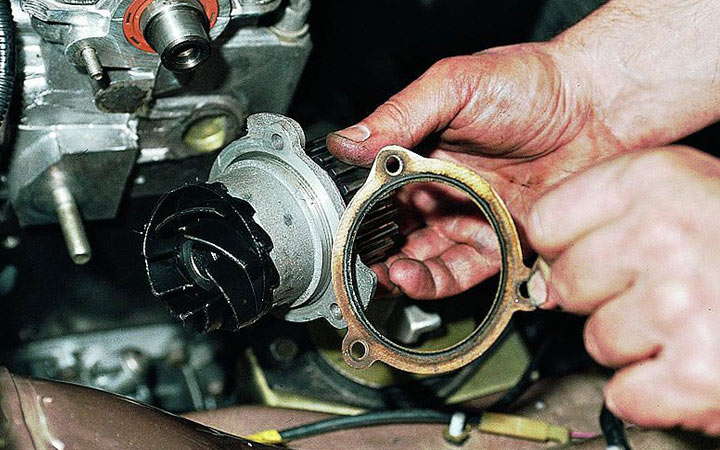

Замена помпы

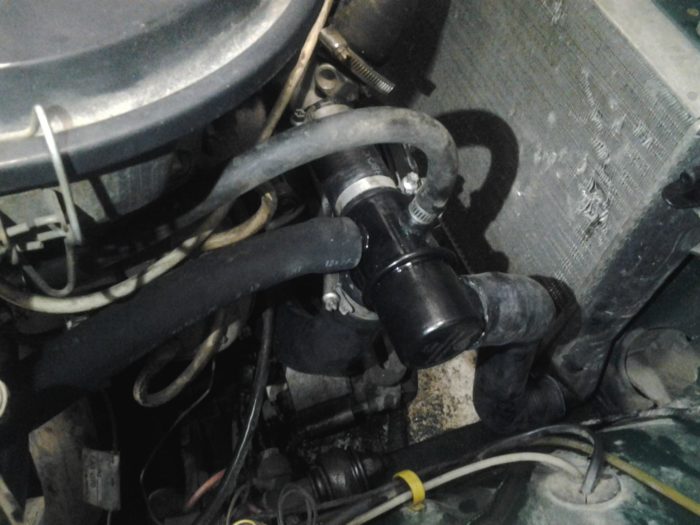

Установка новой помпы на ВАЗ 2113, 2114, 2115 не отличается излишней сложностью и без проблем выполняется даже при отсутствии практических навыков – достаточно придерживаться следующей инструкции:

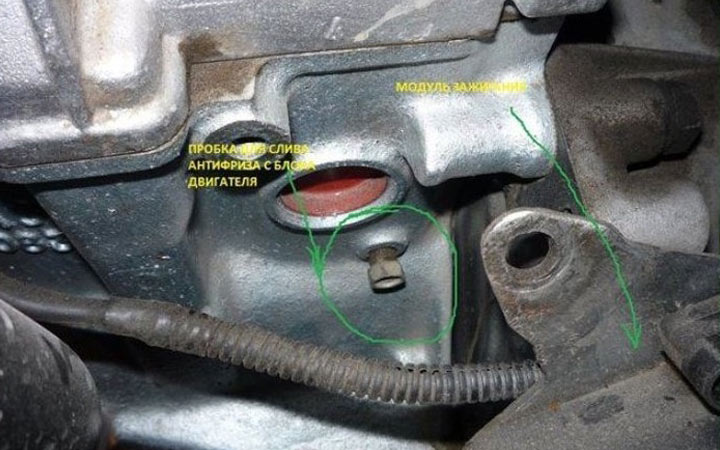

1. Для начала загоняем транспортное средство на смотровую яму или приподнимаем передок с помощью домкрата.

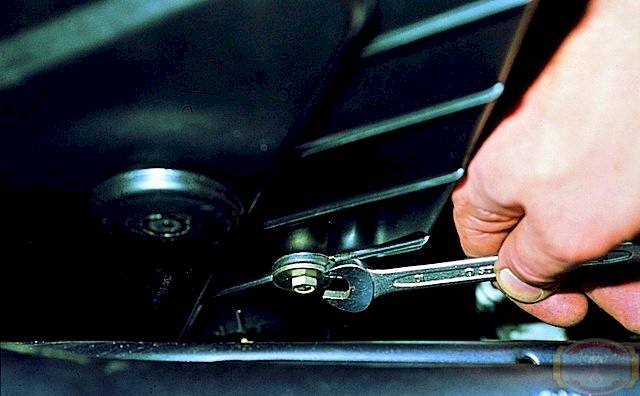

2. Далее демонтируем защиту картера-коробки на днище авто и открываем авто.
3. Затем откручиваем вентиль с радиатора, сливаем в подготовленную тару охлаждаемую жидкость.
4. Теперь находим винт на блоке цилиндров двигателя, откручиваем и также сливаем всю жидкость с мотора.



5. Далее откручиваем кожух ремня, отвинчиваем болт зубчатого шкива, предварительно отметив стоковое положение метками на корпусе.



6. Откручиваем гайку натяжителя ремня и демонтируем саму деталь.
7. Затем снимаем ремень, откидываем его в сторону, после чего демонтируем заднюю часть кожуха ГРМ и извлекаем защиту.



8. Теперь наконечником шлицевой отвертки поддеваем помпу и аккуратно извлекаем деталь наружу, после чего извлекаем из блока цилиндров частички абразива или прокладок.
9. Очищаем все пазы и смазываем места креплений герметиком, после чего устанавливаем новые прокладки и монтируем новые насос.



10. В завершение процедуры собираем весь механизм в обратном порядке, заливаем новый тосол и проверяем работоспособность агрегата на холостом ходу.

Проверка исправного функционирования устройства производится в движении на малой скорости по неровной дороге – если в салоне отсутствует запах охлаждаемой жидкости. А под капотом не издаются посторонние звуки, то работа выполнена качественно. Весь фронт работ по замене помпы, независимо от архитектуры двигателя займет не более 1 часа и не потребует сторонней помощи.
Также смотрите подробное видео замены помпы на автомобилях ВАЗ 2113, 2114 и 2115 с 8 клапанными ДВС:

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа. Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку. Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

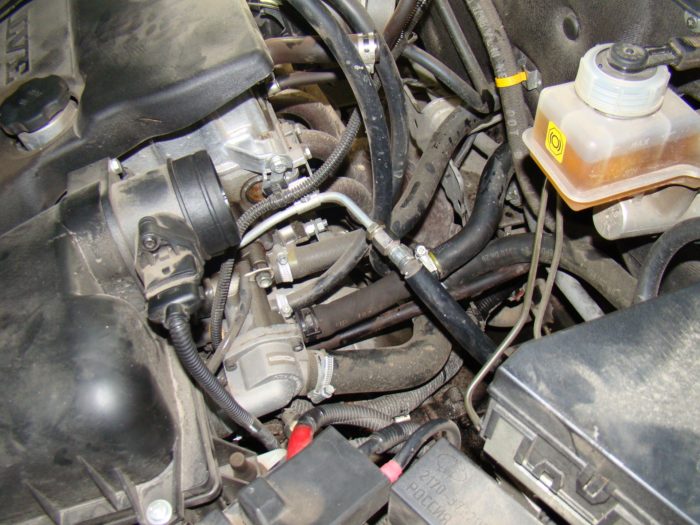

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Установка дополнительной помпы занимает максимум 10 минут времени, однако процедура несколько увеличится по срокам из-за того, чтобы придётся сливать тосол из системы.

Заранее нужно будет приобрести следующие запчасти:

• водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);

• элементы электрооборудования;

• несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;

• крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

1. Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).

2. Далее слить охлаждающую жидкость из системы.

3. Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.

4. Вместо него подсоединить собранный узел.

5. После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Видео «Замена ремня ГРМ на 2115 с инжекторным двигателем»

В данном видео вы можете понаблюдать за процессом смены ремня на ВАЗ 2115 инжектор своими руками.

Заключение

Замена ремня ГРМ на ВАЗ 2115 в гараже своими силами с применением базового набора инструмента вполне реальна. Ее проводят при плановых ТО, по мере необходимости. Визуальные осмотры обычно показывают значительные дефекты резины, при наличии которых нормальная эксплуатация узла становится невозможной, падает безопасность. Двигатель до начала обслуживания охлаждают.
