Замена стоек ВАЗ 2109 своими руками: диагностика неисправности, прокачка

Общие сведения о стойках автомобиля

С практической точки зрения стойка ваз выполняет функцию механического стабилизатора, являясь неким рационально связующим звеном кузова и трассы. Многие автомобилисты очень часто путают стойку автомобиля с амортизатором.
В этой связи наиболее логичным решением будет рассмотреть функции и строение амортизатора и стойки.

Основные функции стойки

Это:

• обеспечение стабилизации кузова автомобиля во время передвижения;
• накопление кинетической энергии во время передвижения автомобиля;
• обеспечение верной ориентации кузова ваз в пространстве;
• обеспечивают не только комфортность передвижения автомобиля, но также и его безопасность.

Основные функции амортизатора:

• помощь в стабилизации стоек;
• увеличение степени плавности автомобиля во время передвижения;
• динамическая адаптация автомобиля к быстро изменяющимся условиям трассы и т.п.

Примечание. Амортизатор с практической точки зрения представляет собой динамическую пружину с жидкостью, которая стабилизирует функционирование стойки, а та, в свою очередь, уже непосредственно сам кузов автомобиля.

С течением времени стойки теряют должную степень функциональности и подлежат немедленной замене. Выполнить замену самостоятельно вполне реально, что позволяет сэкономить весьма ощутимую сумму финансовых средств за счёт отказа от услуг автосервиса в этом вопросе.

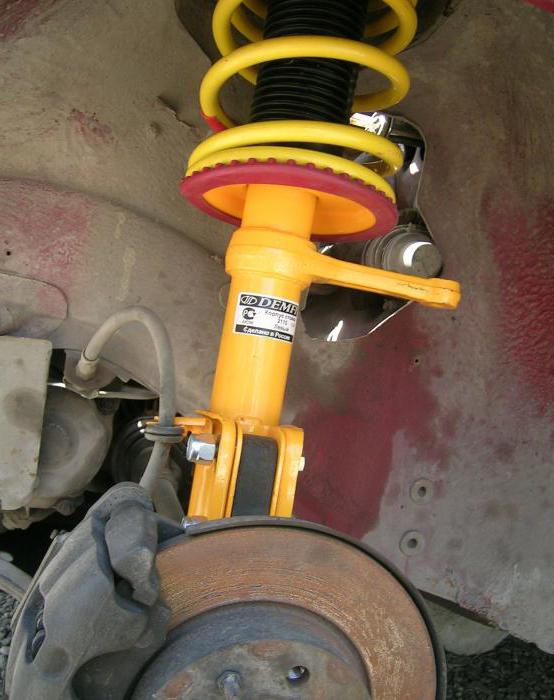

Как устроена передняя подвеска

Передняя подвеска автомобиля ВАЗ-2109 состоит из нескольких рычагов, амортизационной стойки, опорного подшипника и других элементов. Все эти элементы взаимосвязаны, выход из строя одного приводит к тому, что теряются комфорт и безопасность. Амортизационная стойка соединяется при помощи подвижного шарнира с рулевой рейкой. Нижняя часть стойки жестко закреплена на ступице переднего колеса. Ступица крепится снизу к рычагу подвески посредством шаровой опоры.

Шток амортизатора установлен в опорном подшипнике. При помощи этого элемента производится вращение стойки вокруг своей оси. В некоторых случаях для восстановления работоспособности необходима замена вкладыша передней стойки ВАЗ-2109. При этом также заменяются все важные элементы, заливается свежее масло. Но весьма спорный вопрос, что лучше делать – ремонтировать амортизационные стойки либо же устанавливать новые.

Прокачка

Вы сначала можете снять старую стойку, но перед установкой новой ее обязательно нужно прокачать.

Прокачка требуется только двухтрубным амортизаторам. Однотрубные в подобных мероприятиях не нуждаются.

Отсутствие необходимости в прокачке однотрубных стоек обусловлено тем, что емкость с газом высокого давления изолирована надежно поршнем.

Если избежать процедуры прокачки, либо неправильно выполнить данную работу, двухтрубный амортизатор может выйти из строя по причине попадания во внутреннюю гильзу воздуха или газа, в зависимости от типа стойки через клапан. Это случается при транспортировке узла не в вертикальном положении.

Теперь посмотрим, как выполняется прокачка стоек своими руками.

Проверьте ход штока после прокачки. Если провалы отсутствуют, звуков пузырения нет, все отлично. При наличии подобных явлений нужно обязательно повторить процедуру прокачки еще несколько раз.

Обратите внимание на то, что газо-масляные стойки, в отличие от масляных, прокачиваются только в положении штоком вверх. До начала установки аморт обязательно должен оставаться в таком положении.

Причины и признаки необходимости замены стоек

Неисправность амортизационных стоек в автомобилях ВАЗ 2108, 2109, 21099 можно определить по ряду признаков. В том числе:

• характерный стук из-под днища автомобиля, возникающий вследствие износа крепления;
• наличие чёрных потеков на корпусе амортизатора, которые можно легко обнаружить при визуальном осмотре;
• неэффективное гашение колебаний, приводящее к чрезмерной раскачке кузова автомобиля на неровной трассе;
• сильная тряска при наездах на кочки.

Получить достоверную информацию о техническом состоянии амортизаторов ВАЗ 2108, 2109 или 21099 позволяет испытание автомобиля на вибростенде. Компьютеризированный стенд учитывает особенности конструкции стоек конкретной модели автомобиля и выполняет проверку посредством имитации различных дорожных условий. Результаты испытаний позволяют узнать об исправности и остаточном ресурсе амортизаторов.

Как проверить стойки стабилизатора

Стойки стабилизатора испытывают достаточно серьезные нагрузки при работе автомобиля, поэтому нуждаются в своевременной замене. Вот три варианта проверки работоспособности стоек:

1. Выверните колеса автомобиля в сторону, схватитесь рукой за стойку и, прикладывая максимум усилий, пошевелите ее. Даже самый небольшой люфт означает, что пора приступать к замене.

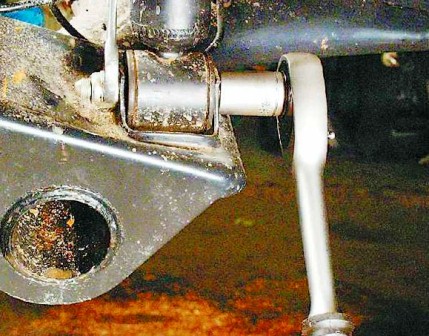

2. Открутите нижнюю гайку и снимите стойку. Проверьте ее, подвигав детали в разных направлениях. Если слышны стуки, а шарниры двигаются слишком свободно — нужно устанавливать запчасти.
3. Для этого способа понадобится помощник. Один залезает в яму и прикладывает руку к шарниру стойки, второй раскачивает машину. Стойка в норме, если шарнир не совершает подергиваний и неестественных движений.

Менять полностью или ремонтировать

Достаточно спорный вопрос: менять стойки или же производить ремонт? Если вам попадутся качественные ремкомплекты, то почему бы и не произвести восстановление? Стоимость работ при этом может уменьшиться более чем в два с половиной раза. Но это актуально только для стоек, которые имеют разборную конструкцию. Но если комплект для ремонта имеет сомнительное качество, то лучше не рисковать и устанавливать новые стойки. Также стоит упомянуть про одну небольшую особенность. Если вы зальете недостаточно масла, то амортизатор будет работать неэффективно. Если же вы зальете слишком много масла, то, скорее всего, произойдет разрушение сальника в верхней части корпуса. Погрешность при заливке должна быть минимальной. Поэтому полная замена передних стоек ВАЗ-2109 окажется наиболее эффективным вариантом ремонта.

Амортизаторы ВАЗ-2109 и аналоги

Амортизаторы, устанавливаемые на передних колесах, разделяются на левый и правый – они не взаимозаменяемы. Не все автомобилисты знают, что передние стойки ВАЗ-2109 поддаются ремонту. И его стоимость ниже, нежели покупка новых амортизаторов. Любой амортизатор можно разобрать, заменить все резиновые элементы и залить свежее масло.

Оригинальные запчасти производства СААЗ мягкие. Автолюбители предпочитают более жесткие стойки, чтобы машина в поворотах держалась уверенно.

Стойки передних амортизаторов ВАЗ-2109, артикулы:

1.  Левый – 21080290540303.
2. Правый – 21080290540203.

У обоих шток диаметром 22 мм, корпус – 51 мм в окружности и в высоту 360 мм. Если нужно не менять элементы, а ремонтировать, то достаточно приобрести вкладыши-картриджи. Номера запчастей – 21082905002 (для левой стойки) и 21082905003 (для правой).

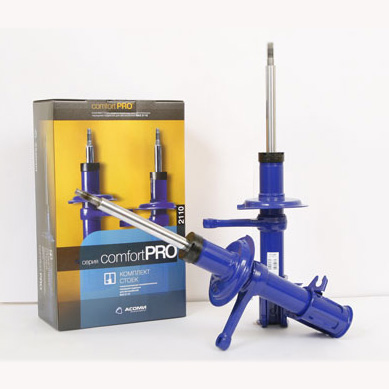

Из-за чрезмерной мягкости и низкого качества оригинальных запчастей автомобилисты отдают предпочтение аналогам. В этом случае они не хуже, а даже лучше, нежели оригиналы. Список аналогов:

1.  SS20 – артикул SS20102. Продается комплектом.
2.  Hola 4.1 – артикулS426 (правый), S425 (левый).
3.  Fenox 3.5 – артикул A61547C1 (правый), A61546C1 (левый).

Вкладыши в оригинальных можно заменить на более качественные. После ремонта обязательно нужно стойки прокачивать. Как прокачать стойки на ВАЗ-2109 своими руками, расскажем далее. Разделения на левый и правый у вкладышей нет, они одинаковые:

1. KYB 4.0 – артикул 665059.
2.  Bilstein 3.7 – артикул 21-030550.

ВАЖНО! На задней подвеске установлены одинаковые стойки, разделения на левый и правый нет. Артикул у них одинаковый.

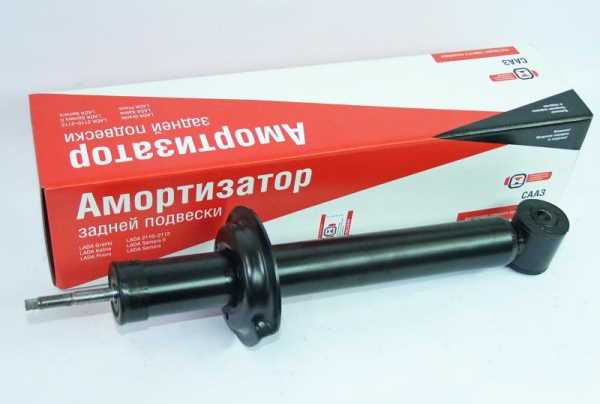

В отличие от передних, задние амортизаторы разобрать невозможно. Оригинальные элементы производства СААЗ (артикул 21082915004) отличаются чрезмерной мягкостью, езда по кочкам не очень комфортная.

Размеры:

1.  Шток диаметром 14 мм.
2.  Диаметр корпуса – 45 мм.
3.  Высота корпуса – 367 мм.

При замене задних амортизаторов на ВАЗ-2109 нужно ответить на главный вопрос – какие ставить? Существует несколько аналогов, которые работают лучше родных:

1.  SS20 – артикул SS20122. Продается комплектом из двух амортизаторов.
2.  KYB 4.0 – артикул 441824.
3.  Hola 4.1 – артикул S422.

Исходя из опыта водителей, производитель Fenox выпускает самые качественные передние стойки. А вот Каяба – задние стойки ВАЗ-2108 и 2109. Стоимость у них высокая, не все готовы отдавать несколько тысяч за один амортизатор. Поэтому если ищете достойное соотношение цены и качества, то стоит взглянуть на Hola.

Существуют масляные и газовые амортизаторы, принцип работы у них разный. Предпочтение отдают автомобилисты масляным, так как газовые чересчур жесткие.

Стойки средней ценовой категории SS20 (выпускаются в РФ) способны удовлетворить потребности автовладельцев. При движении со скоростью более 50 км/ч по неровным дорогам они обеспечивают неплохую устойчивость.

Обратите внимание! Замена амортизаторов производится в зависимости от пробега и их состояния. Оригинальные стойки выдерживают максимум 50 тыс. км.

Хотя производитель амортизаторов на ВАЗ-2109 дает гарантию на 30 тыс. км. Но на ресурс влияет множество факторов – от погодных условий до манеры езды. На старых девятках, произведенных еще во времена СССР, оригинальные стойки отлично работали и после 100 тыс. км.пробега. Но это скорее исключение из правил.Замена стоек на автомобилях ВАЗ 2108 и 2109 производится намного чаще.

Как поменять передние амортизаторы на Ваз 2109

При замене стоик амортизатора необходим специальный ключ, для гайки верхнего крепления амортизатора, без данного ключа довольно проблематично ослабить верхнюю гайку штока амортизатора без использования шведке или другого инструмента, который повредит шток амортизатора.

Необходимые инструменты

Снять неисправные стойки и установить на их место новые возможно самостоятельно. Для этого потребуется следующий набор инструментов и приспособлений:

• Торцевая головка на 17 и 19.
• Монтировка.
• Накидной ключ.
• Домкрат.
• Пассатижи.
• Трещоточная рукоятка.
• Вороток.
• Гаечные ключи на 17 и 19.
• Проникающая смазка.
• Ключ для удерживания штока амортизатора от случайного проворачивания.


  Спецключ не даёт проворачиваться гайке во время откручивания

Подготовка к проведению ремонта

До того, как начнется замена амортизатора передней стойки ВАЗ-2109, необходимо провести подготовку. Самое главное – это надежно установить автомобиль, чтобы он не скатывался. Достаточно поднять одну сторону автомобиля над землей, ту, на которой производится ремонт. Если вы планируете заменить полностью стойку, то никаких дополнительных манипуляций проводить не нужно. Но в том случае если будет происходить ремонт, желательно наметить положение стойки относительно ступицы переднего колеса. Для этой цели можно использовать маркер, баллончик краски, металлическую чертилку и даже гвоздь. Мелом пользоваться нежелательно, так как при проведении ремонта он может попросту стереться.

Снятие стойки амортизатора Ваз 2109

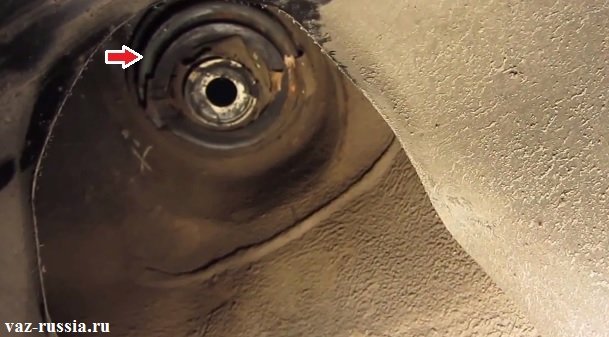

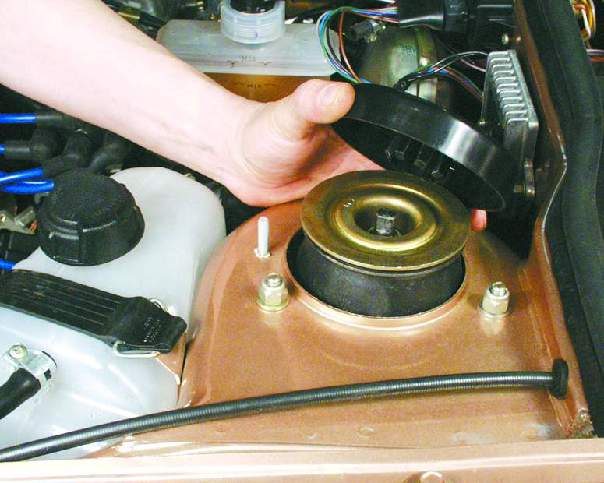

Снимите защитный колпак верхнего крепления стойки амортизатора

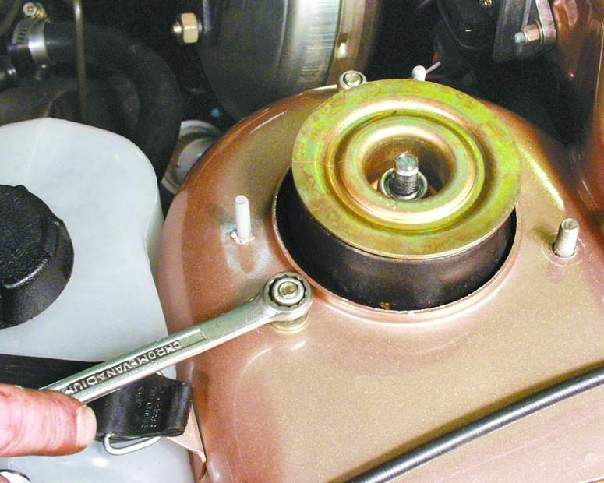

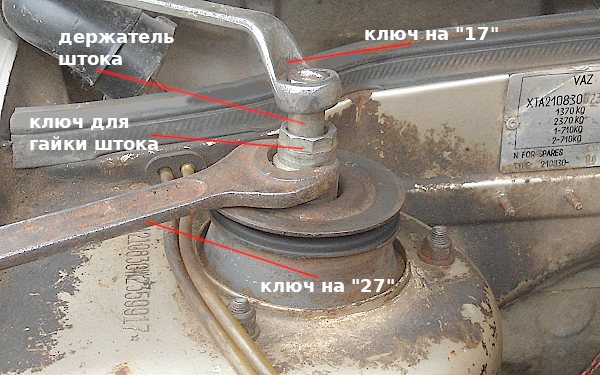

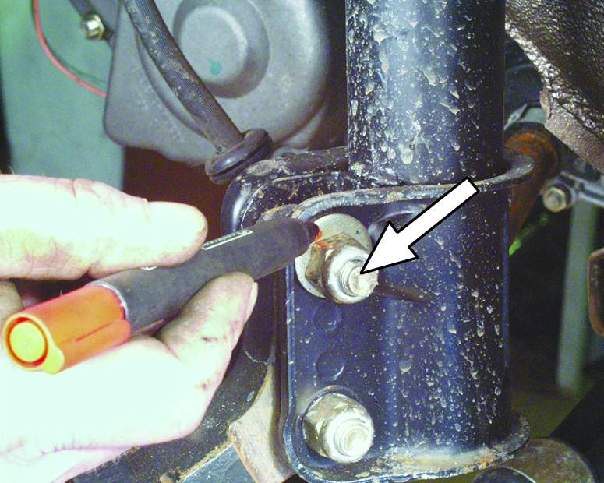

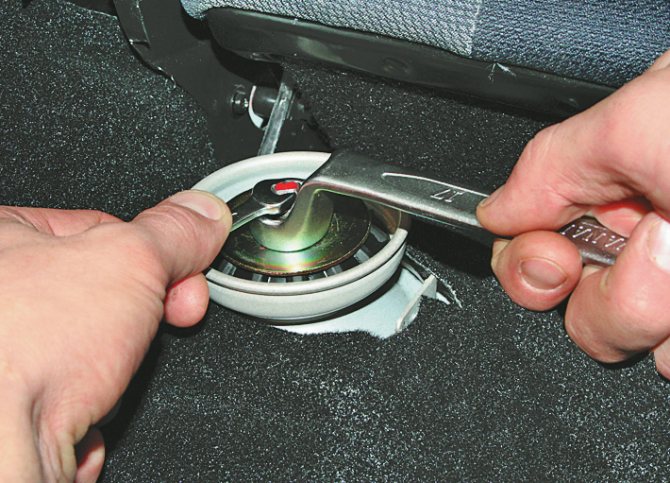

Ослабьте гайку верхнего крепления штока амортизатора специальным ключом (тот что на втором рисунке).

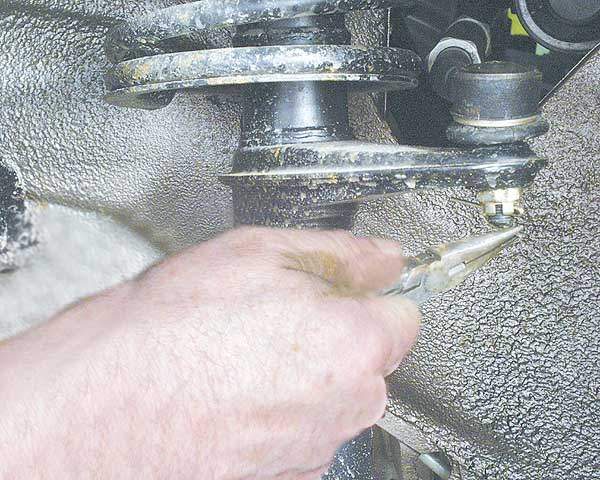

Выньте шплинт гайки крепления рулевого наконечника к поворотному рычагу

Отверните гайку крепления рулевого наконечника и выпрессуйте палец шарнира из поворотного рычага

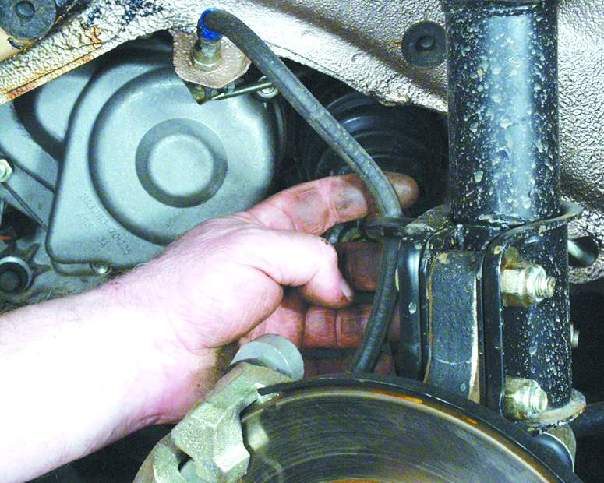

Выньте из кронштейна резиновый уплотнитель вместе с тормозным шлангом

Промаркируйте положение эксцентрика (верхний болт) относительно скобы стойки (делается в том случае, если после замены амортизаторов не будет произведен развал схождения колес)

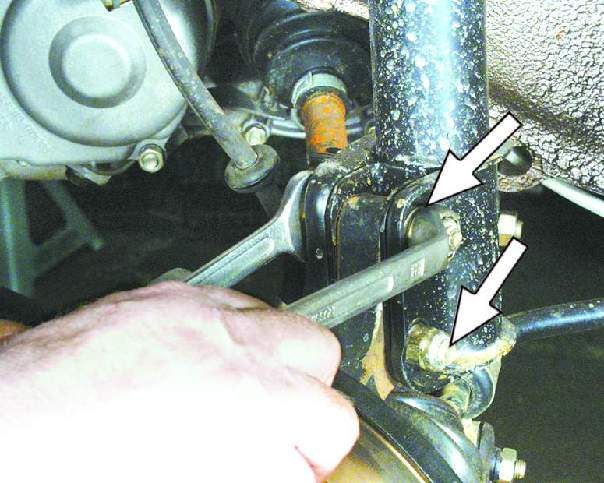

Отверните две гайки и выньте оба болта крепления

Выведите проушину поворотного кулака из скобы стойки

Отверните три гайки верхнего крепления стойки

Выньте стойку вниз через нишу колеса

Установка передних амортизаторов на Ваз 2109

Чтобы установить передние амортизаторы необходимо проделать данную операцию в обратном порядке. После установки новых стоек амортизатора на Ваз 2109 обязательно следует настроить развал — схождение колес.

Советы по замене передней стойки ВАЗ 2108, ВАЗ 2109

Осуществить замену стойки можно двумя способами, но принципиальной разницы в процессе замены нет. Один способ предусматривает снятие стойки в сборе, не откручивая регулировочных болтов. Как следствие, объём выполняемых работ увеличится за счёт снятия дополнительных механизмов. Второй способ показана на фото выше, он быстрее и позволяет работать с деталями, которые необходимо непосредственно заменить. Однако этот вариант имеет и недостаток — сразу после замены следует осуществить развал-схождение колёс.

Осуществляя ремонт стойки, необходимо проверить наличие трещин, следов износа и деформации поперечных рычагов, растяжек, осмотреть штанги стабилизатора. Деформация этих деталей и прежде всего растяжек и деталей кузова, нарушает углы установки колёс, что приводит к невозможности их регулировки.

Также необходимо произвести проверку резинометаллических шарниров и подушек, при обнаружении разрывов, трещин, односторонней выпуклости резины эти детали необходимо заменить.

Для работы нам понадобятся:

• ключи накидные и торцевые «на 9», «на 13», «на 17», «на 19», «на 22»;
• молоток и плоскогубцы;
• монтировка;
• стяжки для пружин;
• домкрат;
• проникающая смазка WD-40;
• новый масляный амортизатор.

Стоимость амортизатора ВАЗ 21082905002 составляет 2000 рублей. Его аналоги: KYB 365057 — 1600 рублей, AL-KO 408720 — 650 рублей, NORD YADA 2108 2905002 — 1200 рублей.

Пошаговая замена задних стоек ваз 2109 своими руками

Надежность задних стоек у ВАЗ 2109 на достаточно неплохом уровне, как для отечественного авто. Но учитывая качество наших дорог, рассчитывать на длительную их сохранность не приходится. При появлении признаков неисправности, износа, требуется обязательно заменить задние стойки.

Причины поломки задних стоек на ваз 2109

Причин того, что задняя амортизационная стойка не функционирует нормально, может быть несколько:

• ​ Возможно, заднее колесо во время езды стирает пластмассовый локер, который защищает стойку. Это приводит к тому, что со временем колесо «пробирается» и к стойке.

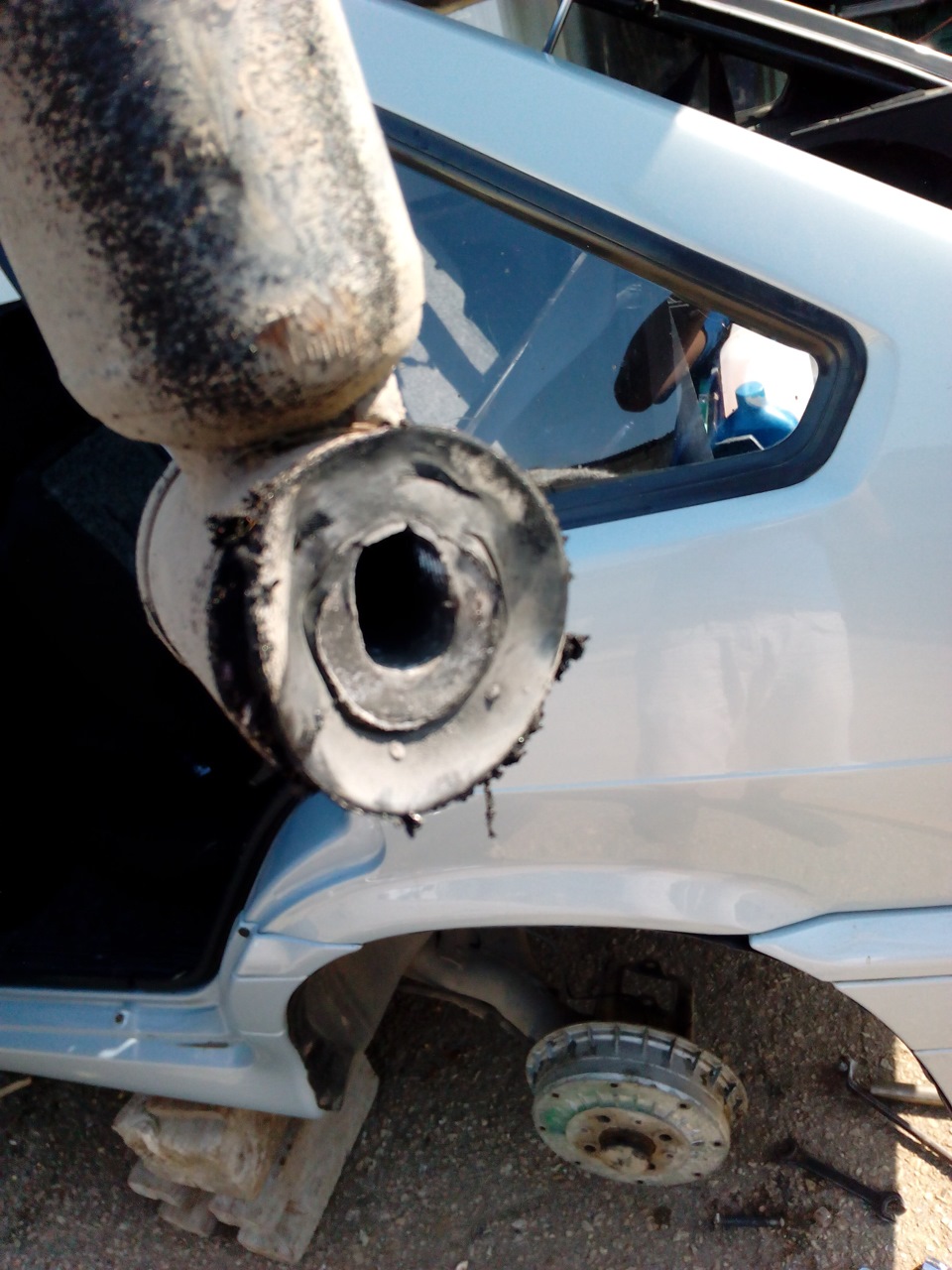

• ​ Если стойка отломилась по нижнему сайлентблоку, то скорее всего болт, который ее держит, был затянут не под нагрузкой.

Примечание: поэтому, заменяя стойку, нужно обратить внимание на этот болт, если не хочется в скором времени снова производить ремонтные работы.

Как понять, что задняя стойка нуждается в ремонте

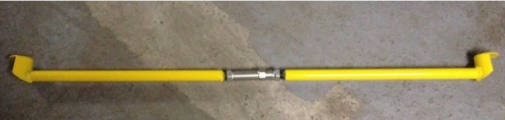

Ваз 2109 растяжка задних стоек

Сигналы о том, что нужно проделать ремонт, могут быть различными:

• ​ Сайлентблок слегка видоизменился. Возможно на нем появились трещинки или изъяны другого рода.
• ​ Пыльник и резиновая прокладка обмякли, стали менее упругими.

Примечание: если они еще не порвались, то в скором времени это точно произойдет. Поэтому желательно своевременно их заменить.

• ​ Буфер сжатия деформировался или повредился. Поскольку в системе все работает под высоким давлением, а резиновая прокладка не работает нормально, но все это давление «давит» на буфер сжатия.
  В итоге это и приводит к его поломке.
• ​ На пружине появились небольшие трещины.

Примечание: если пружина каким-то образом деформировалась, то ее срочно следует заменить. При этом некоторые водители, желая «понизить» свой автомобиль сознательно срезают несколько витков пружины.

Какой инструмент необходим для замены стоек

При замене сайлентблока задней стойки ВАЗ-2109 желательно автомобиль устанавливать на смотровую яму или эстакаду. В таком положении ремонт происходит намного быстрее, потому что удобств больше. Чтобы самостоятельно сделать ремонт, вам потребуется:

1. Домкрат – желательно гидравлический.
2. Опоры под кузов.
3. Противооткатные башмаки – устанавливаются под передние колеса.
4. Набор ключей.
5. Съемник для пружины.
6. Стальная проволока.

Проволока может потребоваться для фиксации пружины в сжатом состоянии. Но можно вместо стальной использовать толстую медную или алюминиевую. Только эти металлы намного мягче и под действием силы упругости пружины могут растянуться.

Подготовительные работы

Перед началом проведения работ по замене резинок на задних стойках ВАЗ-2109 или демонтажу элементов необходимо основательно подготовиться. Для этого перед началом ремонта, заблаговременно, обработайте все резьбовые соединения проникающей смазкой типа WD-40. Не менее получаса должна находиться на металле смазка, чтобы полностью очистилась резьба от ржавчины и грязи.

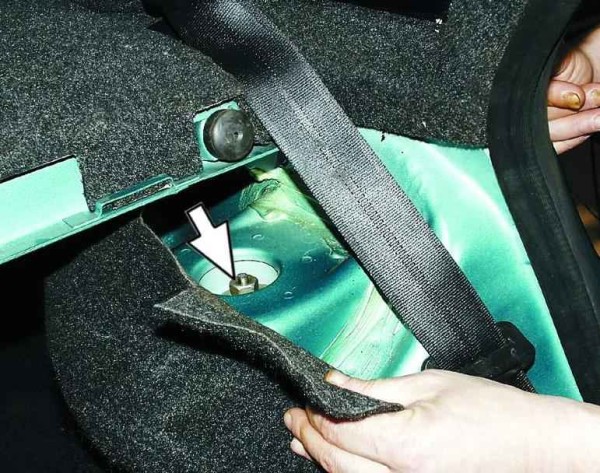

Всего две точки крепления у задней стойки девятки – внутри багажника верхняя и на балке нижняя. Чтобы снять амортизатор, необходимо выкрутить гайки и болты крепления. Но перед этим обязательно нужно максимально сжать пружину и зафиксировать ее положение стальной проволокой или какими-нибудь жесткими скобами. Главное – не дать пружине разжаться в процессе проведения ремонта.

Как заменить задний амортизатор на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале операции, займитесь безопасностью своей и безопасностью автомобиля, то есть сперва под передние колёса подложите кирпичи или противокатные упора (Что имеется), после этого поднимите заднюю часть у автомобиля при помощи домкрата, тем самым вывесив колёсо которое после поднятия вам придётся снять и стойку.

Примечание!
Перед всем этим вывешиванием, обязательно откройте багажник у автомобиля и со стакана на котором находится стойка которую вы собираетесь менять, снимите защитный колпачок (Если он у вас присутствует, см. фото 1), после этого с помощью пассатижей или разводного ключа или маленького гаечного, зажмите шток амортизатора (см. фото 2) чтобы он не вращался и после чего полностью отверните накидным ключом гайку которая шток амортизатора и крепит! (Кстати когда отвернёте полностью гайку, обратите внимание на то место где она шток крепла, потому что под ней должна будет располагаться металлическая шайба и резиновая подушка, их тоже снимите)

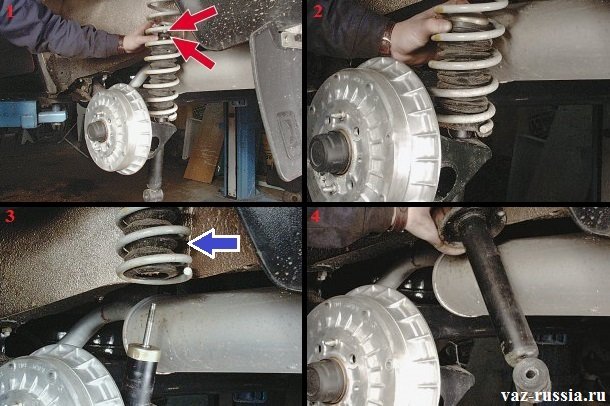

2) После проделанных операций и после того как колесо будет снято, берите в руки два ключа и с их помощью выверните нижний болт который крепит амортизатор, для этого одним ключом (Указан красной стрелкой) придерживайте гайку этого болта, а другим в это время (Указан синей стрелкой) выворачивайте нижней болт крепления амортизатора, после выворачивания выньте его.

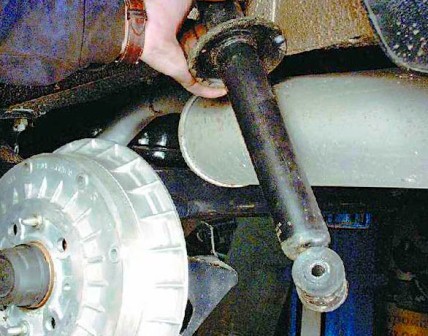

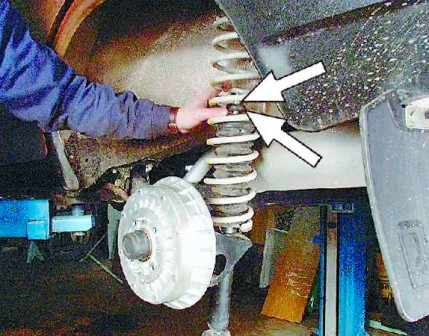

3) Затем выведите нижнюю часть амортизатора и после чего опустите его вниз (см. фото 1), когда вы его опустите вниз вам будет доступна верхняя часть штока амортизатора, так вот просуньте руки через пружину и снимите со штока ещё одну но на этот раз уже нижнюю резиновую подушку и металлическую шайбу (см. фото 2), шайбы и подушка снимаете просто для того чтобы её не потерять, поэтому когда они будут сняты, опустите амортизатор ниже и снимите рукой пружину и всё то что в ней будет находится (см. фото 3), а находится внутри пружины будет буфер сжатия, защитный чехол чтобы в амортизатор не попадала грязь и на верху всего этого будет располагаться крышка, а когда будет всё снято, можно уже после этого брать рукой и снимать сам амортизатор с автомобиля.

Примечание!
Есть ещё один способ снятия стойки, берёте в руки гаечный ключ и поддеваете им нижнюю часть амортизатора (Ключ используете в этом случае как рычаг и он указан для наглядности ещё стрелкой), так вот выводите нижнюю часть амортизатора и за счёт сжатия пружины, амортизатор, а так же сама пружина, буфер сжатия и все остальные детали выстрелят, но есть вероятность того что вы потеряете нижнюю подушку и ещё кой какие детали, поэтому лучше же делать так как мы показали выше!

Кой что ещё вы должны знать, после того как стойка будет снята, загляните под стакан и посмотрите с внутренней его стороны (Стакан – это то место, куда шток амортизатора входит), не осталась ли на нём сидеть прокладка (Указана красной стрелкой), если осталась, тогда рукой или отвёрткой снимите её оттуда!

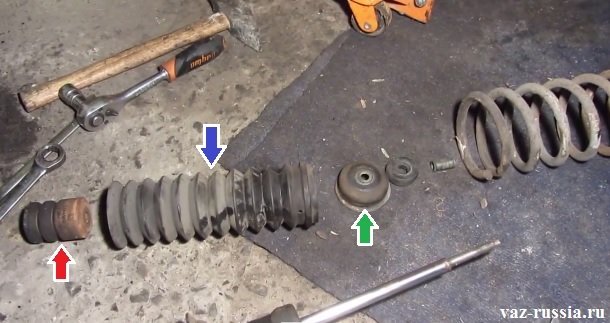

4) Теперь положите стойку на пол и разберите её вынув для этого из защитного чехла (Указан синей стрелкой) буфер сжатия (Указан красной стрелкой), после этого посмотрите на сам буфер и если он будет деформирован, то соответственно замените его на новый, ту же самую проверку произведите со всеми другими снятыми деталями и если к защитный чехол или хоть одна подушка амортизатора будет порвана или ещё как ни будь повреждена, то замените и эти детали на новые, но при замене чехла, не забудьте из него вынуть крышку (Указана зелёной стрелкой) которую тоже не мешало бы проверить на исправность.

5) С некоторыми деталями разобрались, осталось совсем немного, а именно помните про ту прокладку которая устанавливалась с внутренней стороны на стойку? Так вот её тоже осмотрите это изолирующая прокладка, если на ней будут хоть какие то надрывы или если она потеряет свою упругость, то её тоже замените на новую.

Примечание!
Обратите своё внимание ещё на резинометаллическую втулку (Сайлент блок её ещё называют), если она будет повреждена или порвана, тогда замените её на новую, о том как это сделать, смотрите в видео-ролике чуть ниже:

6) Ну и в завершение осмотрите пружину, как уже было сказано ранее, деформации а так же трещин на ней быть не должно, можно так же при помощи специального прибора (Если у вас такой есть) проверить осадку пружины, для этого нужно сперва прожать пружину три раза до соприкосновения всех витков, а после чего нужно к ней приложить усилие в 3188 Н (325 кг) и после этого усилия измерить нужно будет длину всей пружины, которая должна быть 201 мм.

Установка:

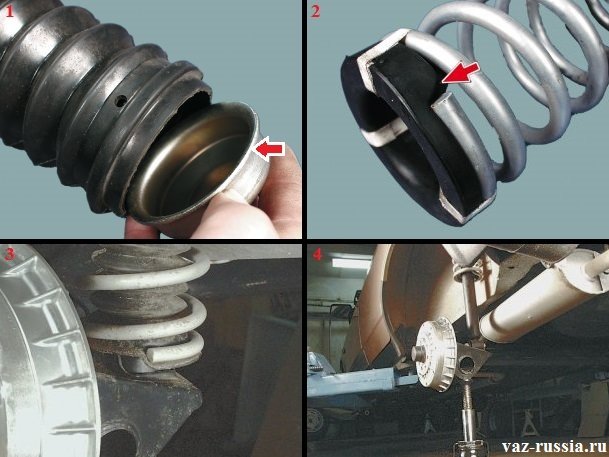

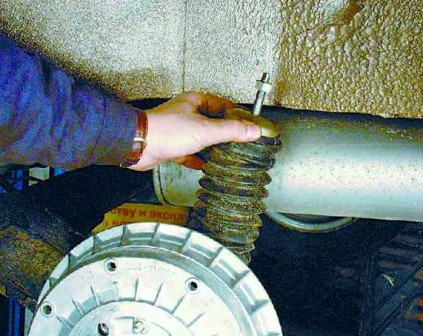

Все ранее снятые детали, а так же новая стойка устанавливается на автомобиль в обратном порядке снятию, но знать пару мелочей для более быстрой установки самой стойки вам нужно, во-первых когда будете одевать металлическую крышку на защитный чехол, обязательно проследите за тем чтобы её фланце (Указан красной стрелкой на фото 1) заправилась в кромку на чехле, после этого вам нужно будет установить изолирующую прокладку на пружину таким образом чтобы выступ на прокладке (Указан красной стрелкой на фото 2) упёрся в конечную часть витка пружины, и чтобы при установки стойки прокладка не соскакивала, рекомендуем её обмотать скотчем или изо-лентой чтобы лучше держалась, затем установите стойку на своё место и вытяните до упора шток амортизатора а иначе он просто не войдёт в стакан и вы закрепить стойку никак не сможете, после того как шток будет вынут до упора наденьте на него металлическую шайбу и резиновую подушку, так же убедитесь то что начало у первого витка пружины попало в подштамповку в чашке которая находится снизу (см. фото 3), и в конечном итоге проверьте вошёл ли шток амортизатора в стакан, если вошёл то оденьте резиновую подушку и установите металлическую шайбу, в случае если он не вошёл у вас в стакан (Пружина может не давать, в таком случае её сжать придётся) для этого под нижнюю балку установите домкрат и поднимите стойку вверх (см. фото 4) и заверните верхнюю гайку которая удерживает шток амортизатора сверху.

Примечание!
Когда машину опустите на землю после установке всех деталей, покачайте её и затяните все гайки которые крепят стойку по сильнее, после того как вы проедите на автомобиле километров 100, ещё раз подтяните все гайки которые стойку крепят!

Дополнительный видео-ролик:
Если вы интересуетесь более подробно о том как можно снять заднюю стойку с автомобиля, тогда изучите ролик который располагается ниже, в нём вы найдёте ответы на большинство своих вопрос и увидите как производится замена стойки наглядно.

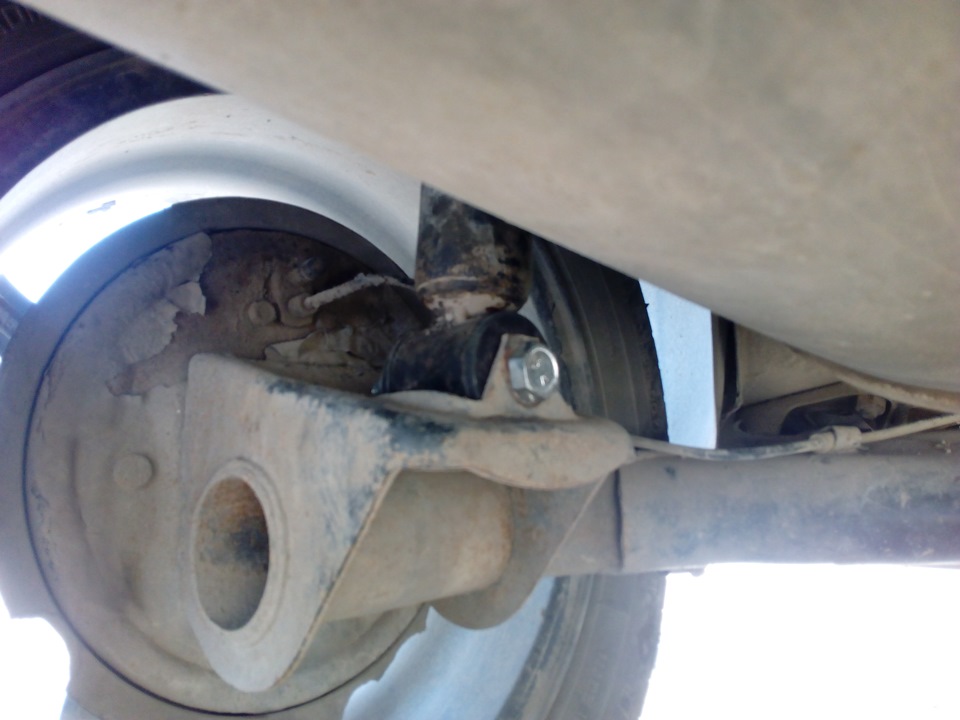

Что делать если болт амортизатора закис

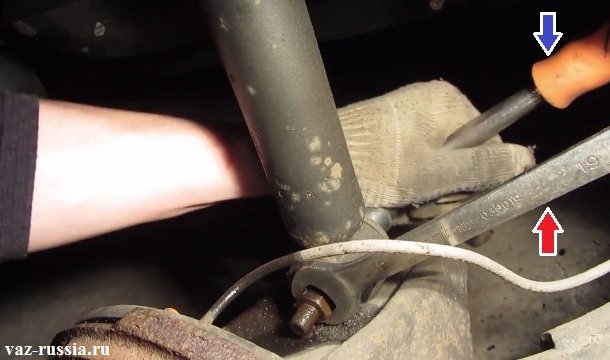

Снятие стоек может быть осложнено закисанием болтов с сайлентблокам. Если Вы столкнулись с такой проблемой, то без болгарки снять амортизатор не получится.

Просто аккуратно спиливайте шляпку болта и выбивайте его молотком.

Если болты не закисли

Если же болты , крепящие стойку к балке не закисли, Вам сильно повезло. Просто откручивайте их и вынимайте стойку из проушины.

Готово! Переходим к установке новой детали.

Замена верхней опоры и опорного подшипника передней стойки автомобилей ВАЗ 2108, 2109, 21099

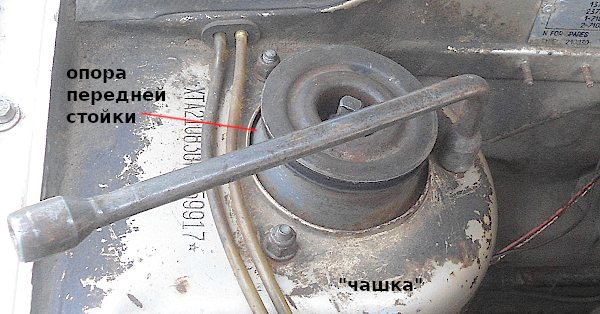

Для замены верхних опор передних стоек на автомобилях ВАЗ 2108, 2109, 21099 необходимо снять переднюю стойку (желательно вместе с поворотным кулаком, чтобы не сбить развал колес) и частично разобрать ее. — Накидной ключ или головка на «13»
— Рожковый, торцевой ключи или головка на «17»

— Съемник наконечников рулевых тяг

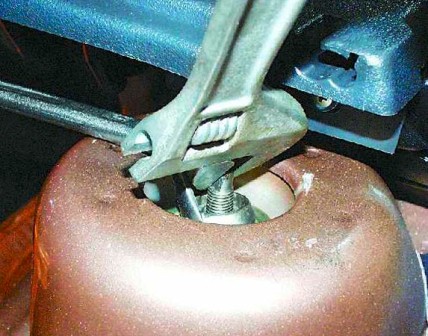

— Специальным ключом ослабляем затяжку гаек штока амортизаторов на обеих стойках

— Отгинаем замятый буртик гайки ступицы переднего колеса и накидным изогнутым ключом или головкой с воротком на «30» ослабляем ее затяжку

— Ослабляем затяжку болтов передних колес

— Поддомкрачиваем автомобиль с обеих сторон вывешиваем и снимаем передние колеса

На автомобилях ВАЗ 2108, 2109, 21099 если вывешены оба передних колеса, то стабилизатор поперечной устойчивости не поджимает элементы передней подвески автомобиля. Переднюю стойку снять при этом намного проще.

— Очищаем от загрязнения передние стойки, поворотные кулаки, шаровые опоры, наконечники рулевых тяг

Порядок замены верхних опор и опорных подшипников передних стоек автомобилей ВАЗ 2108, 2109, 21099

— Снимаем передние стойки с автомобиля (на примере правой стойки передней подвески)

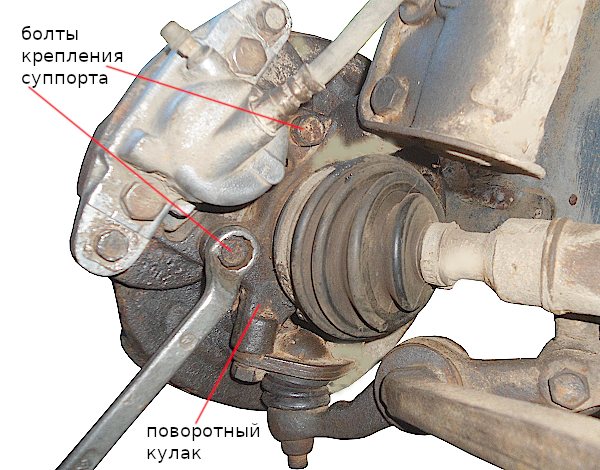

Отсоединяем и снимаем суппорт (отвернув ключом на «17» два болта крепления). Подвешиваем его на проволоке, чтобы тормозной шланг был не натянут.

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Расшплинтовываем гайку его пальца и ключом на «17» отворачиваем ее. Съемником или при помощи монтажки выпрессовываем палец из бобышки поворотного кулака. Подробнее: «Замена наконечников рулевых тяг автомобилей ВАЗ 2108, 2109, 21099».

Отворачиваем гайку ступицы переднего колеса. Используем ключ или головку на «30». Снимаем гайку и установленную под ней шайбу.

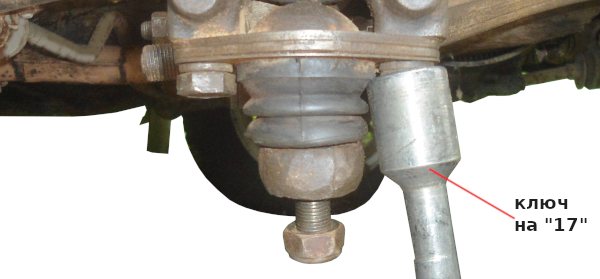

Отсоединяем шаровую опору от поворотного кулака. Торцевым ключом или головкой на «17» отворачиваем два болта крепления шаровой.

Отворачиваем три гайки крепления верхней опоры передней стойки к кузову автомобиля («чашке»). Используем накидной, либо торцевой ключи или головку на «13».

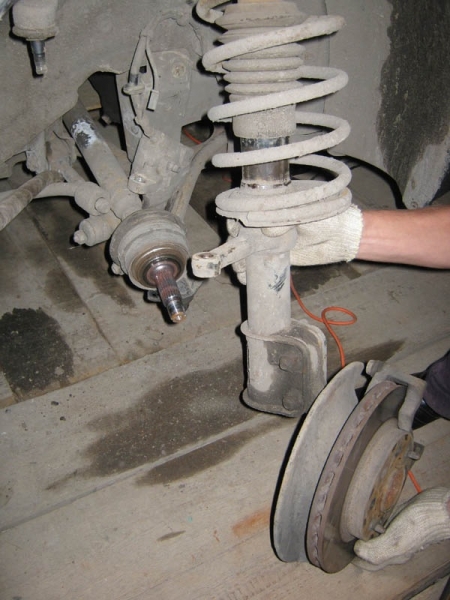

Снимаем переднюю стойку вместе с поворотным кулаком. Сдвигаем ее на себя, одновременно извлекая хвостовик наружного шруса из поворотного кулака. Стараемся сильно не перемещать наружний шрус вдоль оси, чтобы не выдернуть из коробки внутренний. Очищаем снятую стойку от загрязнения.

— Частично разбираем переднюю стойку

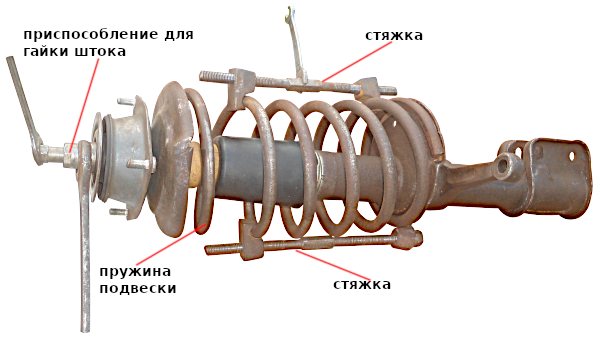

Сжимаем пружину подвески. Для этого устанавливаем на нее две стяжки, одну напротив другой. Крючки стяжек зацепляем за 4-5 витков пружины. Равномерно и поочередно вращая винты стяжек, сжимаем пружину.

Снимаем верхнюю опору передней стойки. Для этого специальным ключом отворачиваем гайку крепления штока, снимаем ее, ограничитель хода верхней опоры и саму опору с опорным подшипником. Остальные детали стойки можно не снимать.

— Заменяем старую верхнюю опору передней стойки в сборе с опорным подшипником на новую

— Собираем переднюю стойку

— Устанавливаем переднюю стойку на автомобиль

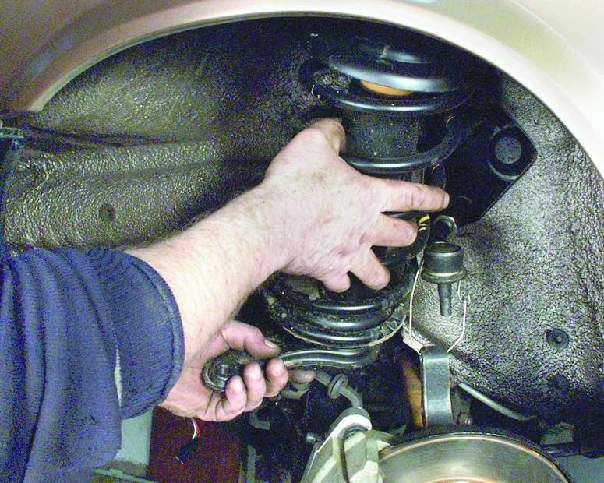

Вставляем верхнюю часть стойки в «чашку» кузова, хвостовик наружного шруса в отверстие поворотного кулака. Нижнюю часть поворотного кулака совмещаем с корпусом шаровой опоры. Присоединяем наконечник рулевой тяги. Закрепляем детали передней стойки.

Аналогично заменяем верхнюю опору с опорным подшипником на второй передней стойке.

Примечания и дополнения

— Верхняя опора стойки за счет своей эластичности дает возможность стойке качаться при ходах подвески. За счет этого гасятся высокочастотные колебания при проезде неровностей. Опорный подшипник позволяет стойке поворачиваться при вращении рулевого колеса вместе с передними колесами.

— Верхние опоры передних стоек с запрессованными в них опорными подшипниками необходимо заменить при возникновении дробного стука со стороны подвески при проезде неровностей («гребенки»), появлении скрипов, иных посторонних звуков, затруднения при вращении рулевого колеса.

— Дробный стук при проезде неровностей может быть вызван неисправностью наконечников рулевых тяг или рулевой рейки, посторонние звуки при вращении рулевого колеса появляются при выходе из строя шаровой опоры подвески. Поэтому прежде чем приступать к замене верхних опор стоек на автомобиле ВАЗ 2108, 2109, 21099 следует провести диагностику передней подвески и выявить неисправность именно опор.

— Возможно снятие передней стойки автомобилей ВАЗ 2108, 2109, 21099 для замены верхних опор без поворотного кулака. Для этого придется отворачивать болты крепления стойки к поворотному кулаку. Один из них является одновременно регулировочным болтом развала передних колес. Поэтому, в таком случае, после замены опоры и установки стойки обратно, необходимо отрегулировать развал передних колес.

Замена опорного подшипника на ВАЗ 2109

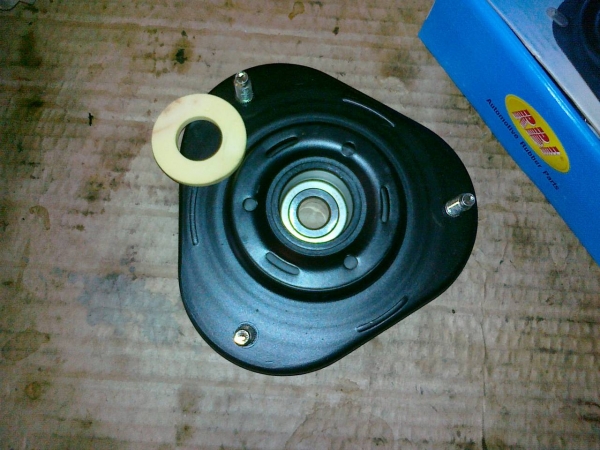

Опорный подшипник является компонентом опоры стойки. Относится к категории подшипников качения. Широкое применение в отечественном автопроизводстве обусловлено универсальностью, способностью переносить серьезные нагрузки.

Основная задача ОП — это гашение дорожных колебаний. Он обеспечивает подвижное соединение между кузовом и амортизатором автомобиля. Плюс он влияет на настройки углов колес ВАЗ 2109.

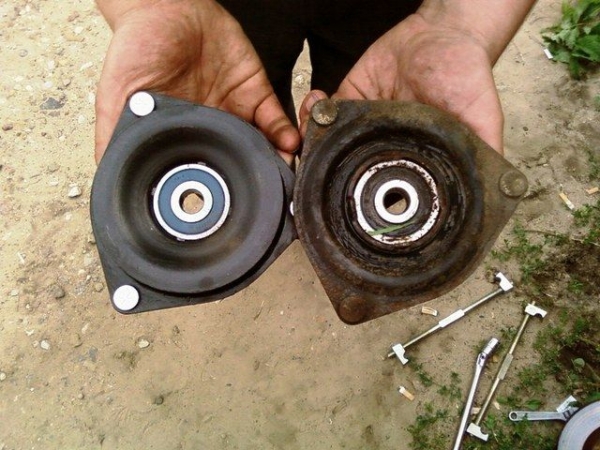

Внешний вид элемента

Для ВАЗ 2109 используется несколько видов опорных подшипников, каждый из которых имеет свои особенности.

Тип подшипника

Особенности

ОП со встроенным кольцом

Встроенное кольцо может быть внутренним или наружным. Такой подшипник имеет монтажное отверстие, не нуждается в прижимных фланцах. Плюс элемент оснащается встроенными прокладками, которые гарантируют точность вращения. Данный опорный подшипник применяется для вращения обоих колец — внутреннего и наружного

ОП с отделяемым внутренним кольцом

Такая конструкция с отделяемым внутренним кольцом служит для вращения наружного кольца. Наружное кольцо тут контактирует с корпусом. Если вам требуется максимальная точность вращения наружных колец, рекомендуется использовать именно этот тип ОП

ОП с отделяемым наружным кольцом

Тут все наоборот, конструкция предусмотрена для вращения внутреннего кольца. В данном случае с корпусом соприкасается внутреннее кольцо, а наружное может отделяться. Применяется в ситуациях, где необходимо точное вращение внутреннего кольца

В таком ОП предусматривается наличие разделения наружного кольца в одной точке, что способствует увеличению жесткости подшипника. Служит для ситуаций, требующих точное вращение наружного кольца.

Проверка

Проверка опорного подшипника должна стать для вас привычным мероприятием. Выполнять ее следует не только при выходе из строя элемента, но и просто в качестве профилактики.

Элемент в разборе

Производитель рекомендует проверять состояние ОП на ВАЗ 2109 каждые 15-20 тысяч километров пробега. Хотя опытные водители, познавшие прелести наших дорог, понимают, что проверка требуется немного чаще.

Чтобы оценить текущее состояние опорного подшипника, выполните несколько простых действий:

• Выключите двигатель, включите ручной тормоз поставьте противокаты под колеса;
• Поднимите капот;
• Снимите крышку стакана. Она располагается на ступичном подшипнике;
• Прикоснитесь рукой (ладошкой) к опорному подшипнику, а товарища при этом попросите покачать машину в разные стороны. Или наоборот, как вам удобнее распределить роли;
• Наблюдайте, не «играет» ли стойка при таких манипуляциях;
• Если при раскачке машины наблюдаются стуки, скрипы, хрусты, тогда практически наверняка ОП отжил свое и требует замены.

При обнаружении признаков поломки опорного подшипника, не затягивайте с ремонтом. В лучшем случае вы пробьете себе капот, наехав на яму и сломав окончательно опору. Если же поломка ОП произойдет на скорости, это может обернуться трагедией.

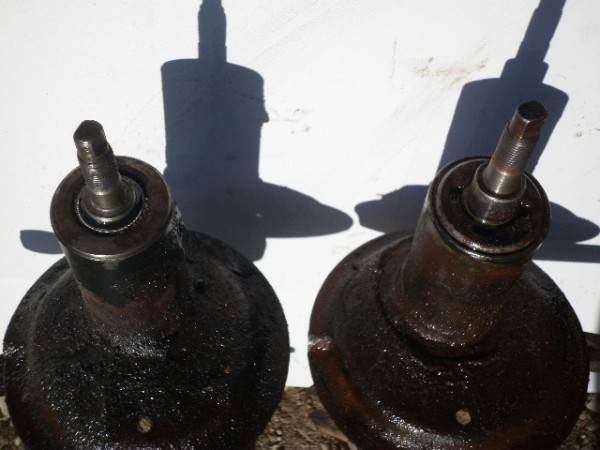

Сравнение старого и нового элемента

Замена

Существует два основных способа замены опорника. Выбирайте понравившейся, а мы расскажем подробно про оба варианта.

1. Первый способ предусматривает снятие стойки и рулевого рычага совместно. Так вы сможете сохранить угол колес, то есть не придется затем ехать делать развал-схождение.
2. Второй способ потребует снять стойку амортизатора уже отдельно от поворотного механизма. Это приводит к нарушению настроек угла, потому без посещения СТО для регулировки развал-схождения не обойтись.

Подшипники не подлежат ремонту, потому единственным верным решением будет проведения их замены.

Теперь про каждый способ замены опорного подшипника мы расскажем отдельно.

Процедура замены

Первый способ

1. Поставьте машину на ровную поверхность, установите противокаты под задние колеса.
2. Ручку коробки передач поставьте в режим первой скорости, включите ручной тормоз.
3. Снимите защитный колпачок с гайки ступицы. Гайку необходимо расконтрировать. Если возникли проблемы из-за чрезмерной затяжки гайки, придется взять в руки дрель и высверлить крепеж соответствующим сверлом.
4. Головкой на 30 и длинным рычагом (чтобы прикладывать меньшее усилие) сорвите со своего места гайку, ослабьте немного натяжение. Но не снимайте ее полностью.
5. Если гайка не поддается, это может быть вызвано ее вращением одновременно с колесами. Потому напарнику нужно нажать на педаль тормоза, а вы при этом снимите гайку.
6. Далее ослабьте зажим колесных болтов, поднимите авто домкратом. Под пороги обязательно установите страховочные кирпичи, бруски дерева. Это позволит избежать случайного опрокидывания авто. Опустите машину на опору.
7. Открутите полностью колесные болты, снимите само колесо.
8. Демонтируйте гайку, которая сидит на рулевом наконечнике.
9. Специальным съемником выпрессуйте рулевой палец. Если съемника нет, можно аккуратно воспользоваться монтировкой и молотком.
10. Снимите стойку, открутив три гайки сверху и один длинный болт снизу. После этого старый подшипник извлекается, на его место устанавливается новый и проводится процедура обратной сборки.

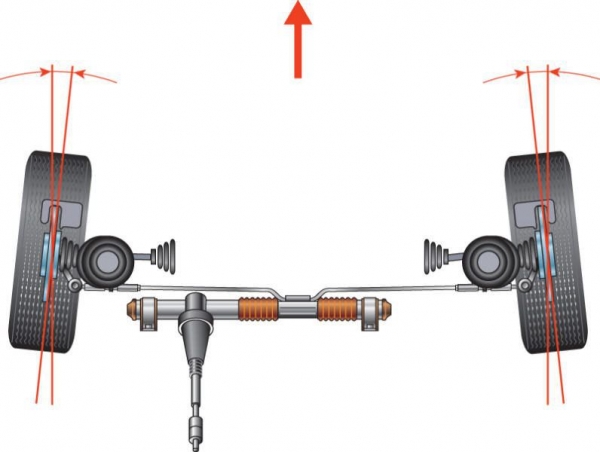

Развал схождение

Второй способ

Здесь мы обойдемся без регулировки развал-схождения. Потому операции будут несколько отличаться.

1. Открутите пару болтов, удерживающих шаровую опору.
2. Отсоедините от амортизаторной стойки крепежи тормозной магистрали. Перед этим нужно демонтировать болты, которые удерживают суппорт. Далее подвешивается рабочая часть тормозного механизма к элементам подвески.
3. Открутите гайку стойки не до конца.
4. Демонтируйте три крепежные гайки, удерживающие амортизатор.
5. Одновременно открутите гайку ШРУСа. Тут уже откручивайте до конца.
6. Стяните гранату и извлеките стойку наружу.
7. Съемником со стойки снимается пружина.
8. Стянув пружину, открутите старый, изношенный подшипник. На его место поставьте новый элемент.
9. Выполните процедуру обратной сборки.
10. Устанавливая гайку ступицы, ни в коем случае не используйте старые крепежные элементы. Данная гайка является компонентом одноразового использования, потому после каждой проведенной демонтажной работы обязательно меняется на новую.
11. Затянув новую гайку, не забудьте законтрировать ее после затяжки.

Наличие определенного инструмента и хотя бы минимального опыта в самостоятельном ремонте позволит вам без особых проблем выполнить своими руками замену ОП на автомобиле ВАЗ 2109.

Из личного опыта: снятие и замена заднего амортизатора ВАЗ 2108, 2109, 21099

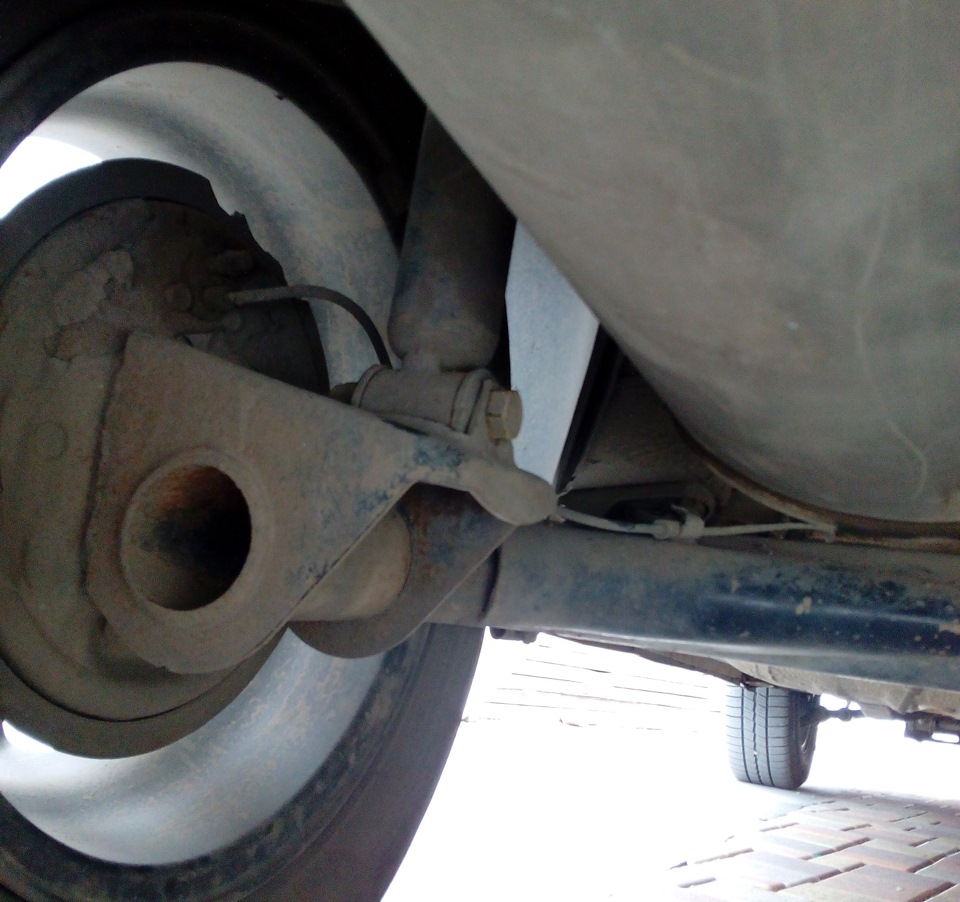

 Добрый день. Сегодня в нашем автосервисе ВАЗ 2109. Хозяин приехал к нам с проблемами в работе задней подвеске. Наезжая на ямы, подвеску «пробивало» до кузова. Мы подняли заднюю часть, чтобы осмотреть подвеску. В данной статье мы расскажем Вам, как снять и заменить заднюю амортизационную стойку на ВАЗ 2108, 2109, 21099. Обычно стойки меняются каждые 50-60 тысяч километров.

Видео снятия и замена заднего амортизатора ВАЗ 2108, 2109, 21099:

Замена сайлентблока задней стойки — личный опыт

Собственно, вот пациент, только с левой стороны.

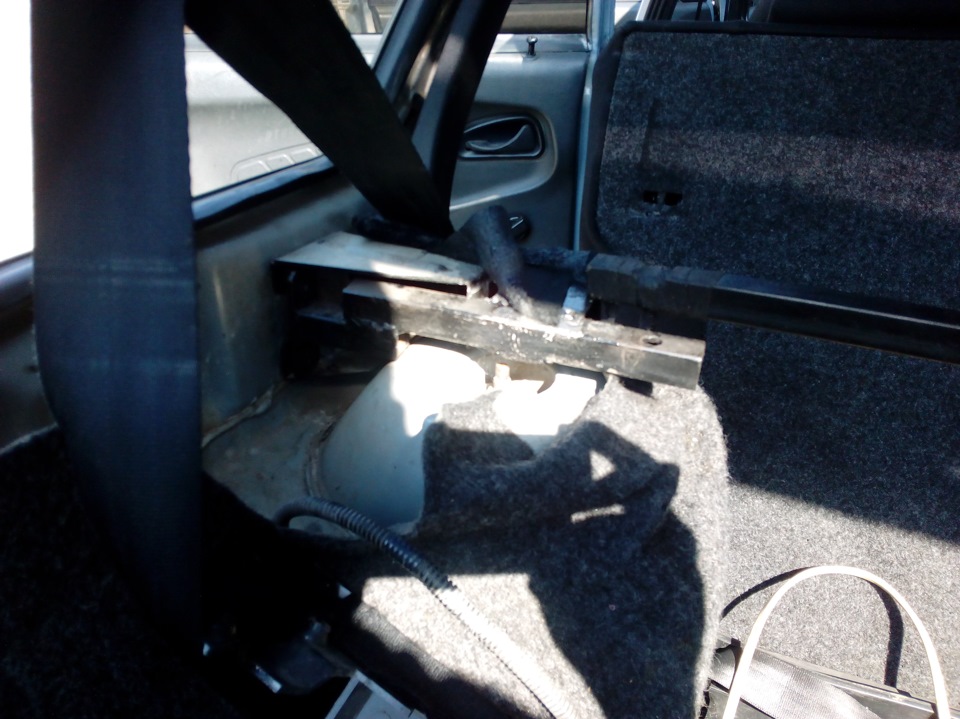

Вывешиваем зад машины, снимаем полку, разбираем все свои железяки, добираемся до гайки стойки

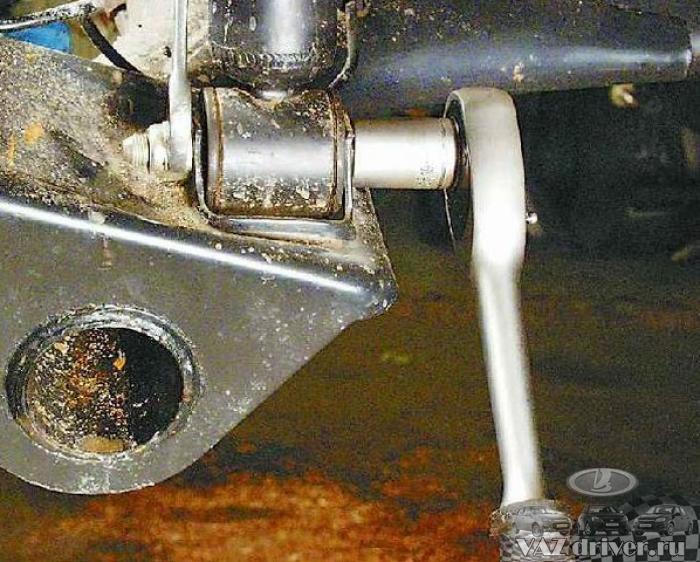

Раскручиваем болт на балке, и вуаля стойка и пружина в руках

вот она беда…

Подрезаем болгаркой резиновый бортик сайлентблока чтоб лучше выходил.

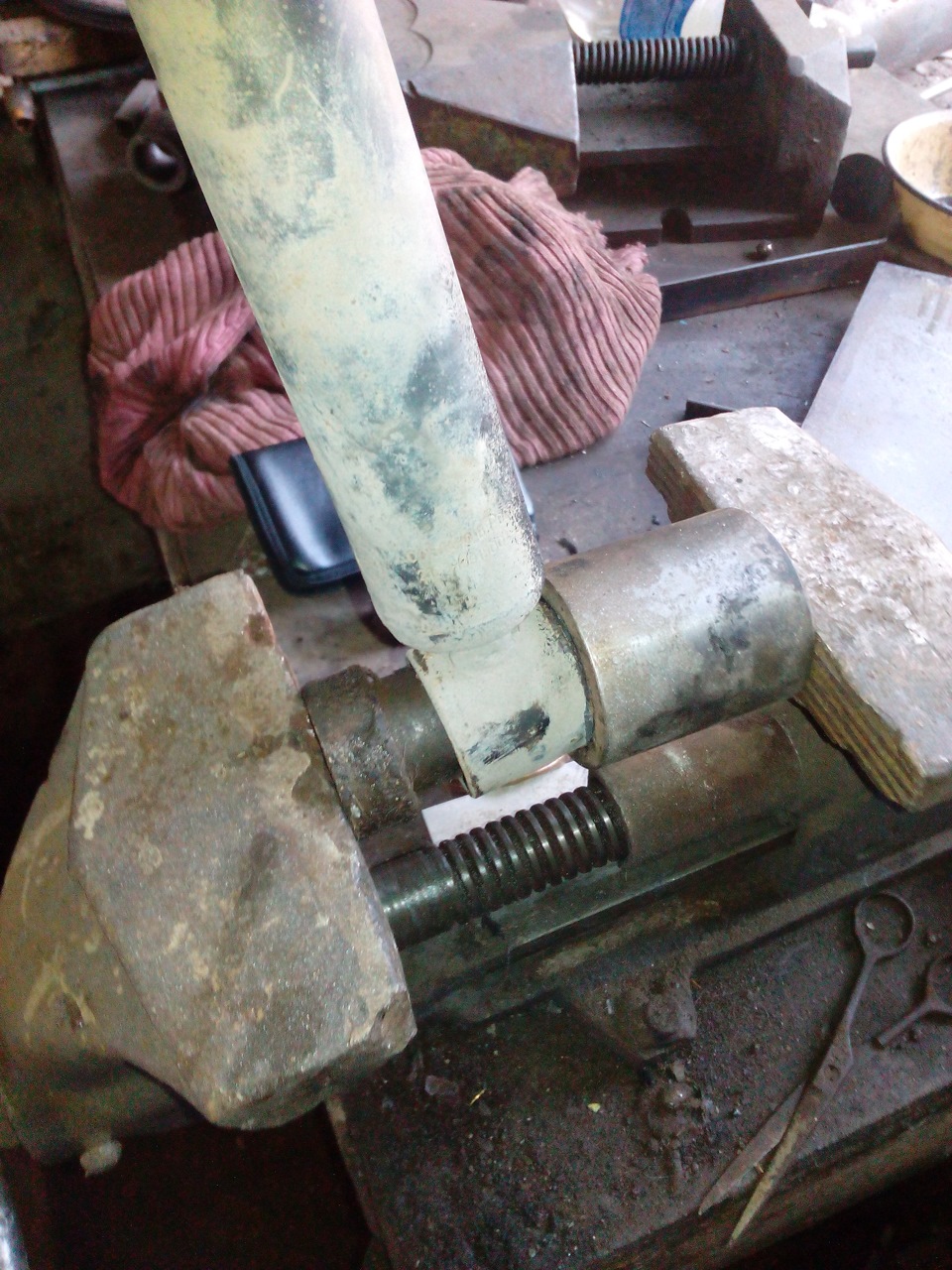

В тисках выпрессовываем старый сайлентблок

Хорошо намыливаем новый, вставляем вместе со стойкой в тиски и несного прижимаем. Потом плоской толстой отверткой заправляем по кругу резиновый бортик внутрь обоймы.

Запрессовываем, пока втулка не уйдет в обойму до бортика.
Собираем все в обратном порядке. У меня не было стяжек для пружины под рукой, по этому немного сжал пружину подходящей доской как рычагом, и закрепил двумя проволочными стяжками. После установки стойки на место просто перекусил и вытащил проволоку. Болт (поставил новый) на балке не затягиваем, спускаем машину с подставки, несколько раз хорошо качаем машину, чтоб все встало на свои места, и только потом затягиваем на полную силу. Ушло на все 1,5 часа.

Готово!

Заключение

Ресурс задних стоек выше, нежели у передних. В среднем их приходится менять примерно через 100-120 тыс. км.пробега. Это в четыре раза выше, чем гарантированный заводом ресурс стоек СААЗ.

Но и выполнить их ремонт нельзя – приходится только ставить новые. Радует то, что стоимость их не очень высокая – от 1500 руб. за один (цена зависит от производителя и жадности продавца). Передние амортизаторы ВАЗ 2109 имеют цену выше – от 3000 рублей и более.
