Замена крестовин +на ВАЗ-2107 +своими руками: как снять, поменять, какие лучше поставить, инструкции с фото и видео

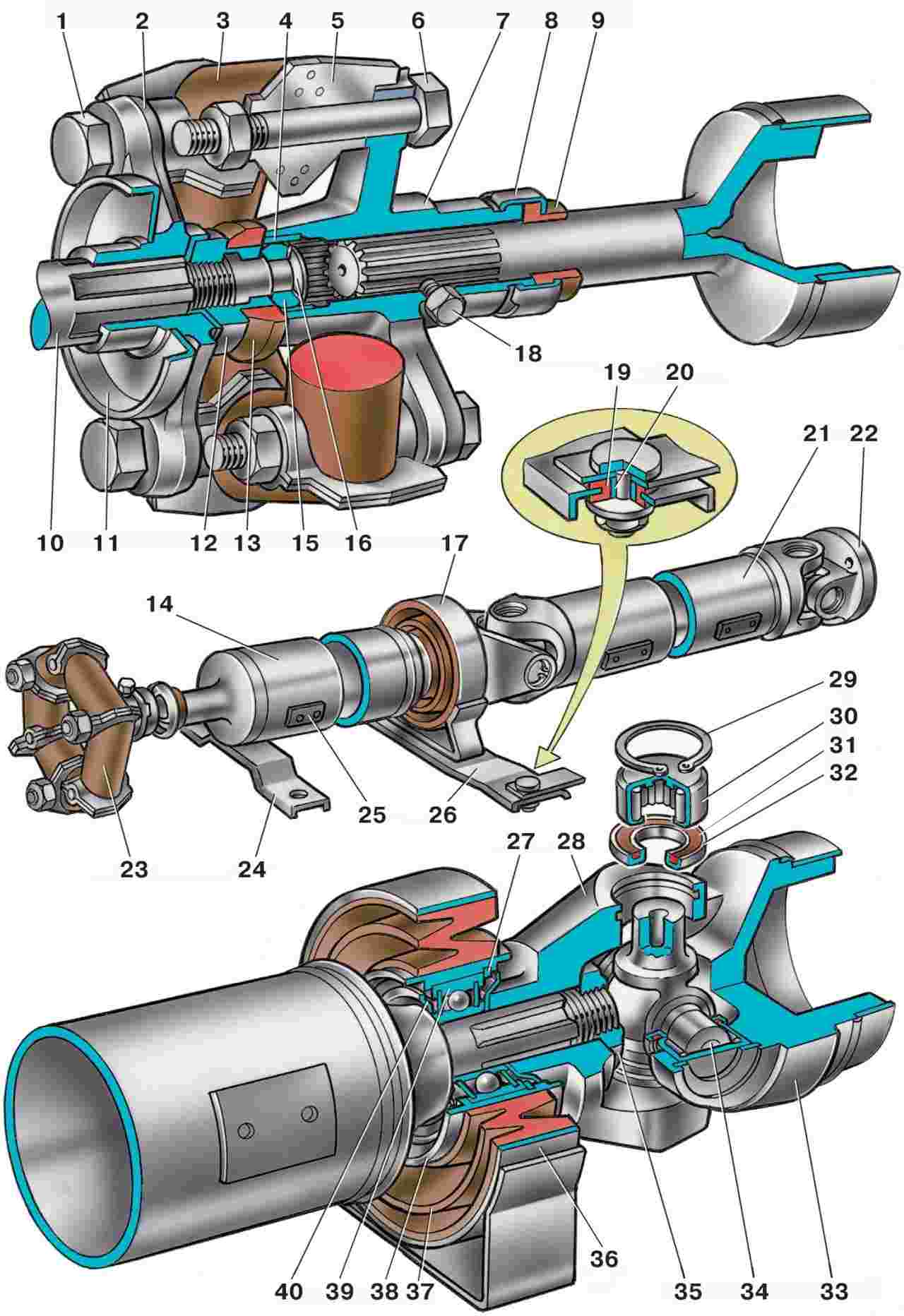

Конструкция карданного вала ВАЗ 2107

Карданный вал ВАЗ 2107 состоит из пары основных частей, соединенных посредством крестовины. К передней части кардана прикреплена эластичная муфта из резины, обеспечивающая соединение кардана с КПП. Резина муфты обеспечивает гашение ударных нагрузок, а шлицевое соединение позволяет карданному валу смещаться вперед-назад при изменении угла наклона его частей или колебаний двигателя и коробки при езде по кочкам и ямам.

1. Болт крепления эластичной муфты к фланцу
2. Фланец вторичного вала коробки передач
3. Резиновый элемент эластичной муфты
4. Центрирующая втулка фланца
5. Вкладыш эластичной муфты
6. Болт крепления эластичной муфты
7. Фланец переднего карданного вала
8. Обойма сальника
9. Сальник
10. Вторичный вал коробки передач
11. Грязеотражатель
12. Гайка крепления фланца
13. Уплотнитель центрирующего кольца
14. Передний карданный вал
15. Центрирующее кольцо
16. Стопорное кольцо
17. Промежуточная опора
18. Пробка
19. Резиновая втулка
20. Дистанционная втулка
21. Задний карданный вал
22. Фланцевая вилка карданного шарнира
23. Эластичная муфта
24. Кронштейн безопасности
25. Балансировочная пластина
26. Поперечина промежуточной опоры
27. Стопорное кольцо
28. Вилка переднего карданного вала
29. Стопорное кольцо
30. Игольчатый подшипник
31. Сальник
32. Обойма сальника
33. Вилка карданного шарнира
34. Крестовина
35. Гайка крепления вилки
36. Кронштейн промежуточной опоры
37. Упругая подушка
38. Корпус подшипника
39. Подшипник
40. Грязеотрожатель

Основные части кардана выполнены из пустотелой трубы, что минимизирует его вес. Меньшая масса (значит, и инерционность) уменьшает нагрузку на двигатель и детали трансмиссии автомобиля.

Чтобы избежать вибрации при вращении кардана, его детали балансируются в заводских условиях при помощи специального оборудования. Для обеспечения балансировки на внешнюю поверхность кардана крепят грузики необходимого веса.

Устройство крестовины кардана

КК представляет собой шарнир, обеспечивающий соосность всех вращающихся элементов, и состоит из:

• чашек;
• игольчатых подшипников;
• стопорных колец;
• уплотнительных манжет.

Каждая КК имеет четыре чашки, которые являются выступающими элементами узла. Все их необходимо периодически проверять на вращение, которое должно быть плавным и ровным. Для проверки наличия смазки чашки легко снимаются.

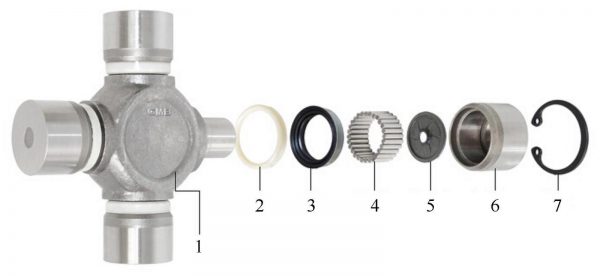

Крестовина кардана имеет достаточно простое устройство: 1 — крестовина; 2 — сальник пластмассовый; 3 — сальник резиновый; 4 — игольчатый подшипник; 5 — фиксатор; 6 — чашка; 7 — стопорное кольцо

Подшипники предназначены для движения крестовины в разных плоскостях. Игольчатые элементы, расположенные в чашках, фиксируются с помощью стопорных колец и предотвращают смещение подшипников во время вращения. Размер колец зависит от диаметра осевого зазора. Подбирают их с помощью четырёхлепесткового щупа, которым измеряют расстояние от чашки до края канавки — это и будет диаметр ограничительного кольца. В зависимости от размеров крестовин на ВАЗ 2107 устанавливаются кольца толщиной 1.50, 1.52, 1.56, 1.59 или 1.62 мм.

Диагностика

Если вы услышали характерные звуки неисправности карданного вала, или по поведению автомобиля почувствовали неладное, необходимо быстро разобраться в ситуации и определить причины. Ехать на станцию технического обслуживания не обязательно, поскольку диагностика и замена крестовины на ВАЗ 2107 может быть выполнена своими руками.

Если вы новичок, то заниматься подобным ремонтом самому не рекомендуется. При понимании сути, устройства автомобиля, работа не займет много времени и не составит большого труда.

Для диагностики неполадки вам необходимо сделать следующее:

1. Загоните автомобиль на яму, спуститесь сами вниз.
2. Прижимая одной рукой фланец, ведущий к шестерне редуктора, второй возьмите вал;
3. Делайте повороты, направленные в разные стороны, и слушайте звуки, которые при этом появляются. Если вы заметили люфт в соединении, значит, поверхности серьезно износились.
4. Выполните работу по замене крестовины.
5. В некоторых случаях люфт может быть незамеченным. Такое происходит, если один подшипник вышел из строя.
6. При таких обстоятельствах доверьтесь глазам, визуально изучив механизм.
7. Вооружитесь ключом на 13 и открутите от фланца карданный вал. Посмотрите, в каком состоянии находится весь узел.
8. Не забудьте нанести установочные метки в процессе разборки, что позволит без особых проблем собрать систему обратно в правильной последовательности и по расставленным меткам.

Признаки неисправности крестовин ВАЗ 2107

Неисправности крестовин обычно связаны с износом уплотнительных манжет и попаданием внутрь подшипников грязи, которая, обладая абразивными свойствами, начинает разрушать металл. Проявляется это следующим образом.

• на скорости около 90 км/ч ощущаются характерные удары снизу;
• при включении задней скорости появляется вибрация;
• при раскачивании карданного вала из стороны в сторону обнаруживается люфт.

Горазда проще идентифицировать неисправность крестовин на снятом кардане. Если подшипники разрушены, то шарнир будет плохо вращаться в одной из плоскостей, появятся звуки, напоминающие хруст или шуршание.

Определить, что карданный вал ВАЗ 2107 неисправен, можно по следующим признакам:

• Стук после включения сцепления. Причина стука может крыться в плохо затянутом креплении карданной передачи, изношенных шлицах или повреждении эластичной муфты, вышедших из строя подшипниках крестовин.
• Скрежет при движении автомобиля. Этот звук возникает при сильном износе подшипников шарниров кардана (крестовин).
• Вибрация кардана при движении. Это явление возникает при механическом повреждении карданного вала или налипании грязи на кардан, что нарушает его центровку. Также вибрации возникают при значительном износе ведомого вала КПП, подвесных подшипников, крестовин кардана, фланца ведущей шестерни редуктора заднего моста, незатянутом креплении карданной передачи.
• Стук при резком разгоне или торможении двигателем. Причина его кроется в износе крестовин карданного вала.

Проверить состояние карданной передачи можно, установив машину на подъемник или смотровую яму. Детали передачи не должны люфтить при”покачивании” кардана в разные стороны.

Щелчки при трогании

Первым признаком неисправного карданного шарнира являются звонкие щелчки при включении первой скорости в начале движения. При появлении таких звуков, напоминающих кастрюльный звон, рекомендуется повращать руками части кардана в разные стороны, удерживая при этом шарниры. Если обнаружится большой люфт, крестовины нужно заменить. Примечательно, что иногда щелчки могут появляться лишь при резком старте с места, а при плавном начале движения их может и не быть.

Вибрация – как основная неисправность кардана

Часто при неисправных крестовинах во время движения задним ходом появляется вибрация. Иногда она не исчезает и после замены крестовин, но начинает проявляться на средней скорости. Более того, вибрация может стать ещё сильнее, чем до замены КК. Такие ситуации являются следствием несоблюдения соосности элементов кардана при его сборке.

Иногда вибрация сохраняется даже после грамотно выполненной работы. Причиной этого обычно является использование при замене КК некачественных изделий. Специалисты советуют перед установкой новых крестовин простукать чашки со всех сторон металлической трубкой. Это позволит сдвинуть заевшие стопорные кольца, и вибрация исчезнет.

Если вибрация карданного вала проявляется в определенном диапазоне скоростей (от 60 до 80 км/ч, от 90 до 120 км/ч) – это хорошая вибрация, которую устраняет балансировка карданного вала. Как правило, такого рода вибрация появляется после ремонта карданного вала: замены крестовины, подшипника, укорачивания и удлинения или разборкой-сборкой кардана не по заводским меткам.

Если вибрация началась внезапно с определённой скорости и постоянно увеличивается с ее набором. При этом ремонт карданного вала не производился. Необходимо проверить следующие неисправности:

1. Нарушение плавности хода и люфты в крестовинах. Необходимо заменить изношенные шарниры.
2. Попадания инородного тела (вплоть до песчинок) при установке кардана на мост, раздатку, коробку. Отчистить от грязи фланцы кардана и приемные фланцы на автомобиле.
3. Люфт в подвижных шлицах или неподвижных шлицах (комплекте под опору) карданного вала. Необходима замена шлицевых соединений.
4. Отрыв или крайняя степень коррозии балансировочных пластин. Осмотрите кардан, при отрыве пластины, очень хорошо видно место ее крепления. Устраняется балансировкой.
5. Налипшая грязь на карданном вале. Очистите вал от грязи.
6. Гнутая труба, вследствие механического удара при наезде на булыжник или бордюр. В некоторых случаях лечиться правкой трубы на гидравлическом прессе. В среднем, при деформации трубы более чем на 1,5 миллиметра меняется на новую.

Когда нужно менять крестовину карданного вала

Так как замена крестовины карданного вала ВАЗ-2107 является несложным процессом, хотя и довольно продолжительным, автовладельцы могут осуществить его самостоятельно, если работа будет выполняться поэтапно и с учетом рекомендаций, которые предоставляются специалистами. А понять, что данный автомобильный узел нуждается в ремонте, водитель сможет по вибрациям и своеобразным стукам, которые будут доноситься извне при эксплуатации машины на определенном скоростном режиме.

Какие последствия могут наблюдаться, если крестовина не будет своевременно заменена

Если вышедший из строя автомобильный узел не заменен сразу, то последствия приведут к более серьезным поломкам:

• вибрация от кардана будет постоянно увеличиваться из-за ослабленного соединения элемента с крестовиной;
• при длительной поездке не исключен выход из строя коробки передач, так как вибрация передастся на вторичный вал КПП;
• вал, расположенный в коробке передач, может обломиться.

Не допустить таких поломок можно только путем своевременной замены крестовины карданного вала.

Замена

Теперь можно приступать непосредственно к замене крестовины на ВАЗ 2107. Ремонтные работы включают в себя обязательный подготовительный этап, в рамках которого необходимо подготовить запчасти и инструменты.

Запчасти

Чтобы замена крестовины выполнилась качественно и надежно, то есть спустя короткий промежуток времени не пришлось выполнять работу заново, купите качественные детали.

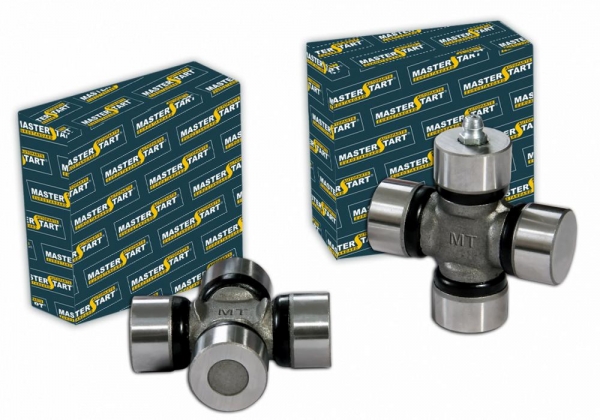

Запчасти

Сегодня на рынке представлен большой объем дешевых китайских запчастей. Их качество оставляет желать лучшего. Купив подобные элементы, вы повлечете за этим еще большие финансовые потери. И вот почему:

• При замене крестовины карданного вала на автомобиле ВАЗ 2107 требуется одновременно поменять подшипник. При покупке проверьте, насколько плавным является его ход;
• Проверьте резину на предмет эластичности. У подшипника не должно возникать препятствий при движении. Чувствуя, что он цепляется, уберите такую деталь куда подальше и возьмите другую;
• Резина должна обладать необходимым уровнем эластичности. Все потому, что при движении через нее вибрации передаются на кузов. Если резина окажется жесткой, Вы это заметите по поведению автомобиля и жесткости движения;
• Менять старую крестовину на новую рекомендуется с применением стандартных вазовских компонентов. Только перед покупкой убедитесь, что они изготовлены качественно, не имеют брака;
• Приобретая крестовины и подшипник, одновременно с этим купите новые стопорные кольца. Старые элементы длительной эксплуатации не выдерживают, деформируются, прекращают работать должным образом. Пытаться сэкономить на подобном — большая ошибка многих владельцев ВАЗ 2107. Не повторяйте их.

Цена крестовины и стоимость ее замены на сервисе

Ориентировочная стоимость замены одной крестовины на сервисе около 500-600 рублей. Замена двух крестовин со снятием карданного вала стоит около 1500 рублей.

Стоимость одной крестовины около 250-300 рублей. В продаже есть как крестовины отечественного производства, так и импортные (Китай, Германия, Нидерланды).

При покупке крестовины следует ее осмотреть на наличие заводских дефектов. Все рабочие поверхности должны быть идеальными, без каких-либо сколов и зазубрин, на всех 4х пробках крестовины обязательно должны стоять сальники.

Сальники тоже должны быть идеальными. Если все эти требования соблюдены, крестовина прослужит весьма долго.

Инструменты

Если вы часто своими силами занимаетесь ремонтом и профилактикой автомобиля, тогда необходимый для замены крестовины инструмент обязательно найдется в вашем гараже:

• Рожковые ключи на 12 и 13;
• Набор торцевых ключей. Самые главные — на 13 и 27;
• Молоток с наставкой из алюминия или меди;
• Плоскогубцы (понадобятся при снятии стопорных колец);

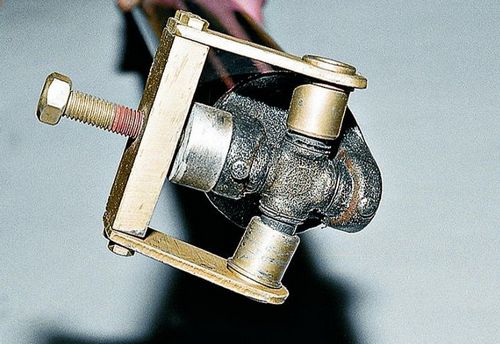

• Съемник и фланец.

Процесс замены

Вы подготовили инструмент, продиагностировали автомобиль. Значит, можно приступать к работе.

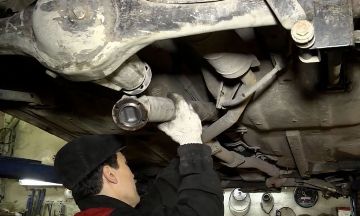

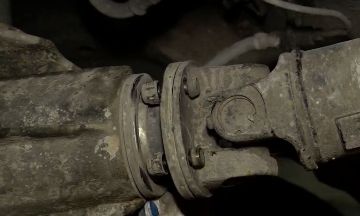

1. Сначала демонтируется карданный вал. Тут пригодится ключ на 13, которым откручиваются два соединительных болта поперечной опоры и подвесного подшипника.

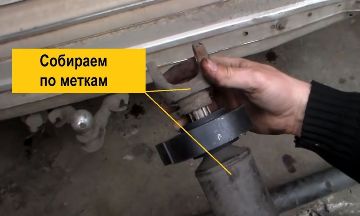

2. При снятии кардана обязательно наносят метки на детали. Не сделав этого, могут возникнуть проблемы при сборке деталей в обратной последовательности.
3. Замените крестовины. Узел следует обстучать через накладку, используя молоток. Обработайте детали керосином, что позволит их демонтировать.

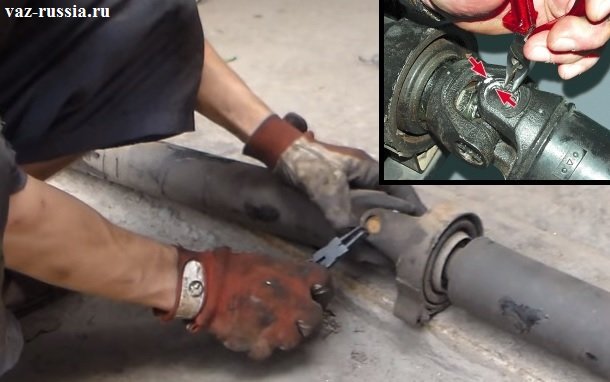

4. Пассатижами снимите стопорные кольца.
5. Поставьте карданный вал таким образом, чтобы он в результате оказался на весу.
6. Молотком выбивайте чашку крестовины, но аккуратно.
7. Разверните кардан, снимите демонтированную чашку, после чего выбивайте следующую. Обратно поставить их довольно легко, не бойтесь.
8. Обязательно тщательно зачистите проушины карданного вала. Всю грязь и ржавчину удалите. Используйте щетки по металлу. Обратите внимание на места для посадки стопорных колец. Чем чище они окажутся, тем лучше для вас и вашего автомобиля. Смочите поверхность керосином, что облегчит снятие загрязнений.
9. Наступает через установки крестовины. С двух сторон элемента расположены чашки, которые нужно демонтировать. Затем в проушины заводят крестовину.
10. Сдвиньте крестовину немного в сторону, чтобы надеть чашку. Старайтесь действовать аккуратно, поскольку внутри находятся иглы. Их легко рассыпать, а допускать этого категорически нельзя.
11. Посадив на место чашку при помощи молотка с мягкой прокладкой из металла, насаживайте деталь до появления канавки. Они требуется для монтажа стопорного кольца.

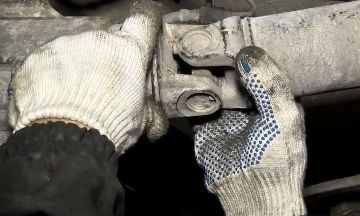

12. Монтируйте кольцо и проверните карданный вал.
13. Сдвигая крестовину к чашке, действуйте предельно аккуратно. Надевается она аналогичным описанному выше способом.
14. Учтите, спешка и неаккуратность на этом этапе — ваши главные враги. Установить вторую чашку намного сложнее, чем первую. Потому будьте к этому готовы. Если предварительно вы не практиковались в подобной работе, может возникнуть паника. Вот почему так важно сохранять спокойствие, и проявить терпение.
15. Теперь следует очередь за подшипником. Полностью сняв крестовину, вставьте в старую муфту шлицевой конец карданного вала. И сделайте эту процедуру во фланец.
16. Используя съемник, демонтируйте вилку шарнира. После этого снимается подвесной подшипник с кардана.
17. Чтобы это сделать, обрежьте в подшипнике наружное кольца и снимите съемником. Другой вариант — нанести несколько ударов молотком, чтобы элемент слетел с карданного вала.
18. Поставьте новый подшипник на его законное место, сказав спасибо старому за качественную и длительную службу.

Как видите, провести такую сложную и ответственную работу вполне по силам самостоятельно. Для этого не требуется профессиональный навык, но нужен определенный опыт в работе с автомобилями.

Продукция отечественного автопрома прекрасна тем, что ее ремонт, обслуживание, профилактика обходится автовладельцам в небольшие суммы денег. Все запчасти и детали отыскать очень легко, они продаются по весьма привлекательным ценам.

С этой точки зрения ВАЗ 2107 можно считать одним из лучших классических отечественных автомобилей.

Приступая к ремонту, такому как замена крестовины на карданном валу, обязательно приобретайте качественные запчасти, действуйте последовательно, аккуратно, не торопитесь и не нервничайте. Порой именно спешка, совмещенная со злостью, не позволяет добиться желаемого результата.

Тщательно зачистив места посадки новой крестовины и подобрав хороший подшипник, вы на долгие годы забудете об этой проблеме и не скоро вновь вернетесь к ее решению.

Замена крестовины без ямы и снятия кардана ВАЗ-2107 – инструкция с фото

Уже давненько начало пощелкивать сзади при трогании и переключении передач, легкие подергивания на малых оборотах, сразу же возникла мысль о крестовинах. И вправду, при осмотре задней крестовины присутствовал ощущаемый осевой люфт между карданом и концевиком редуктора, смазка крестовины через тавотницу не помогла.

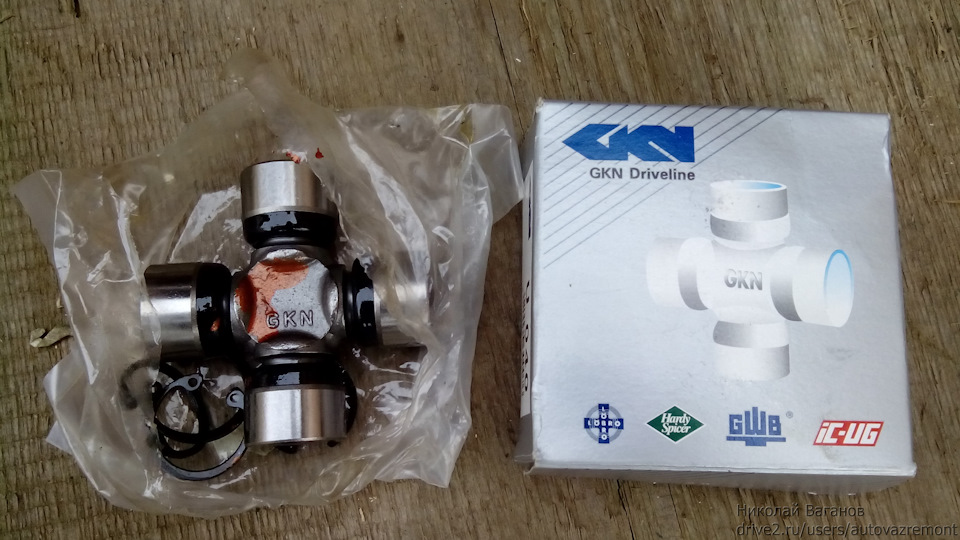

Поэтому решил заменить заднюю крестовину, в магазине выбор пал между ЗАО «Кардан» и GKN, выбрал последнюю, так как была более аккуратно и красиво сделана, да, и разница в цене небольшая. Крестовин с масленками, увы, не нашел.

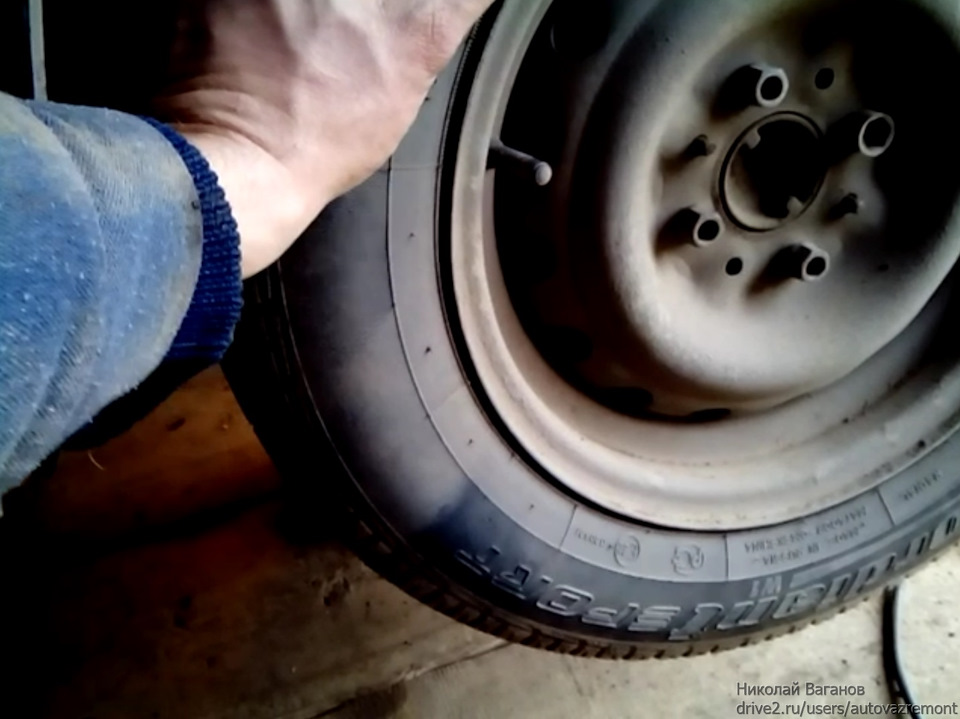

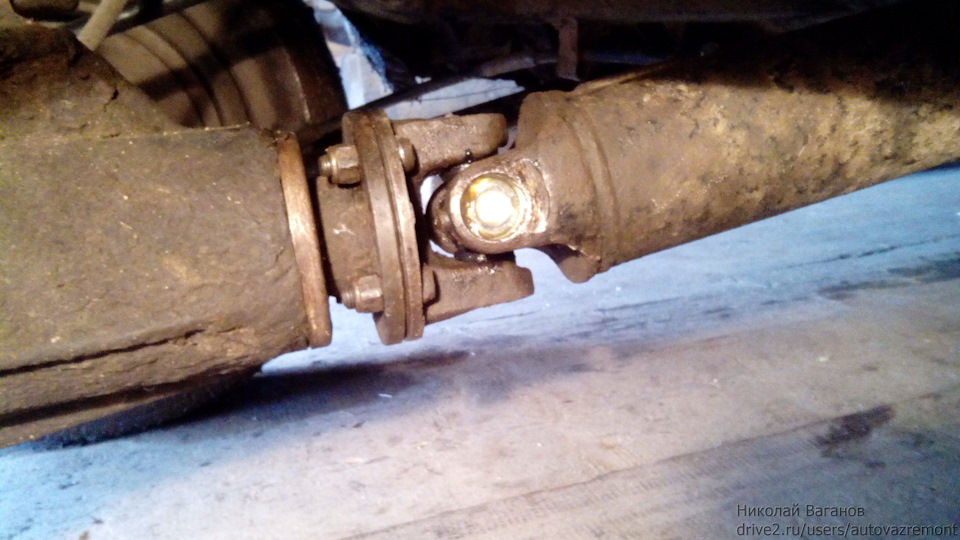

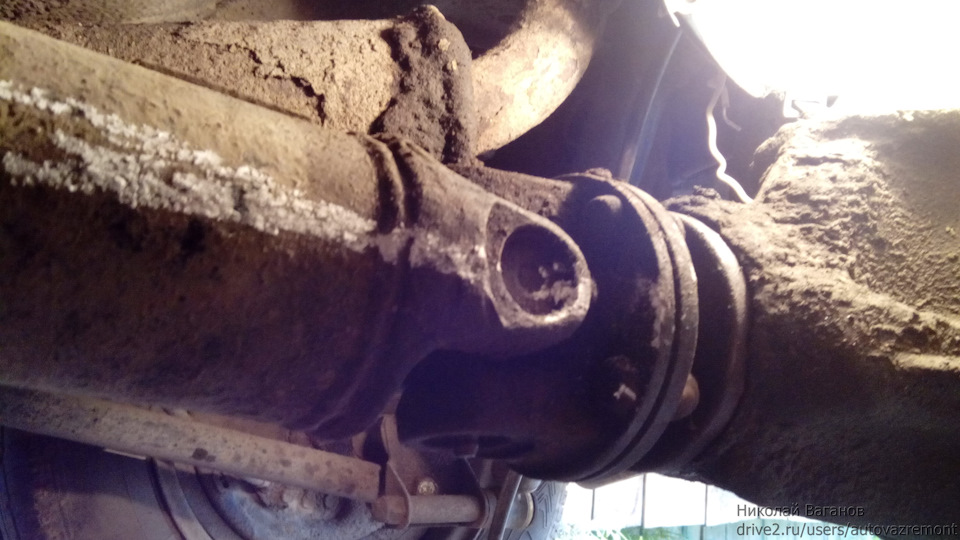

Решил заменить без снятия кардана, для этого поддомкратил левое заднее колесо, поставил упоры под днище и мост.

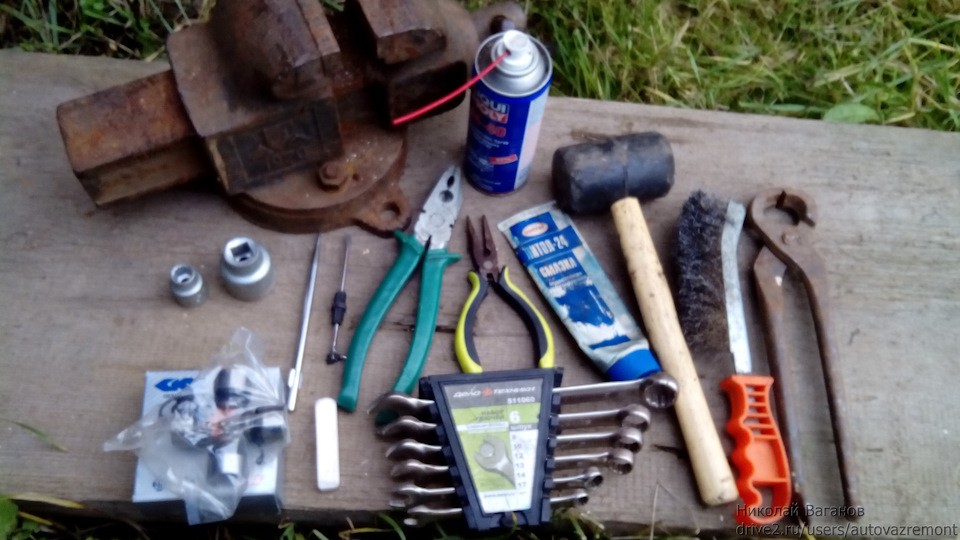

Подготовил необходимый инструмент.

Предварительно сделал метки на кардане и хвостовике мелом, на всякий случай.

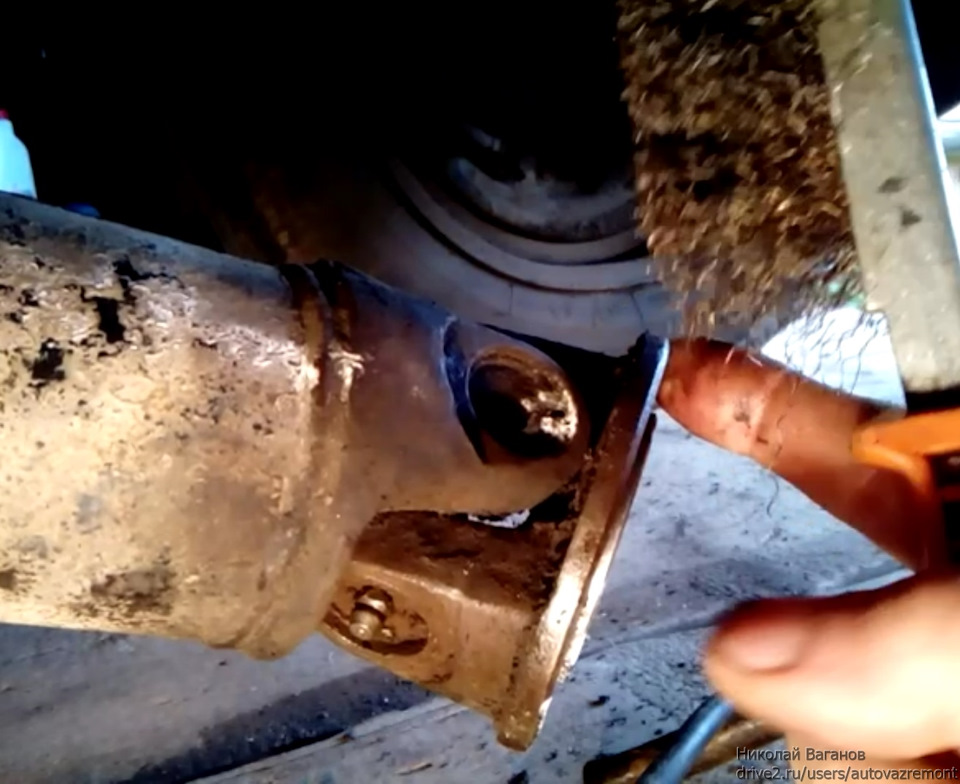

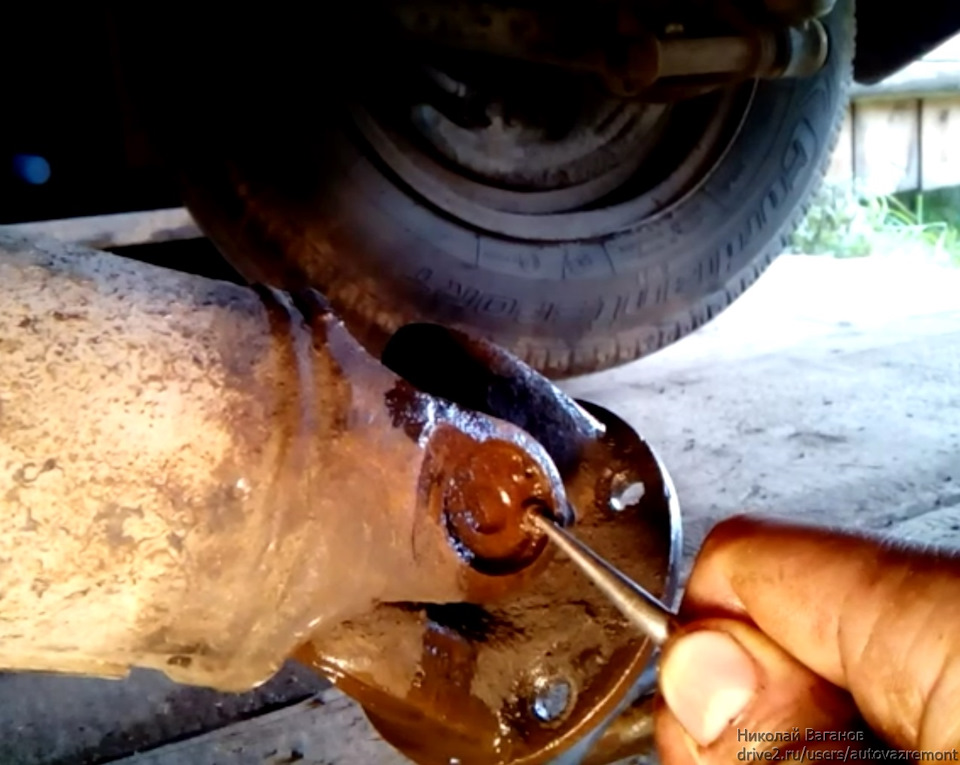

Почистил и замочил ВД-шкой чашки крестовины и открутил болты крепления к хвостовику.

Из полости между фланцами вылилось граммов 50 масла — сальник давно уже подтекает.

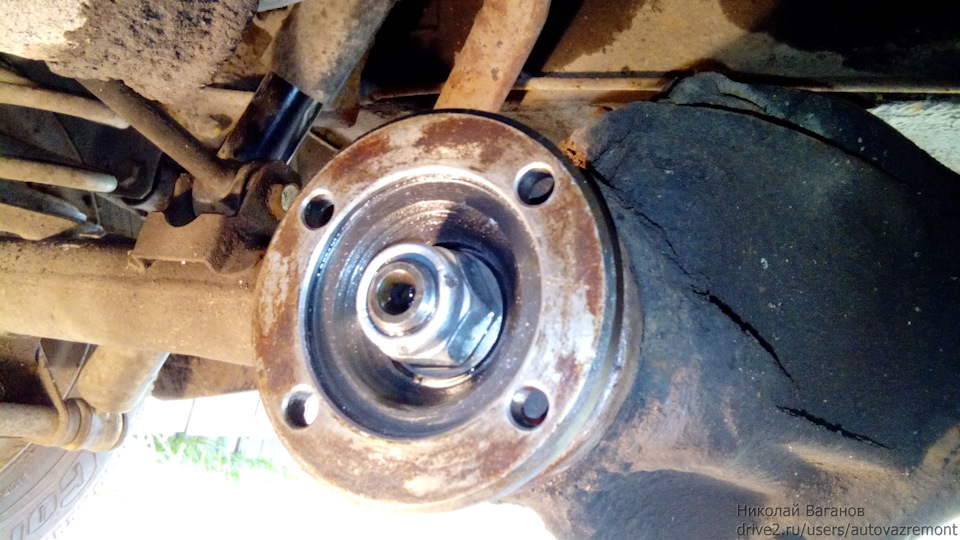

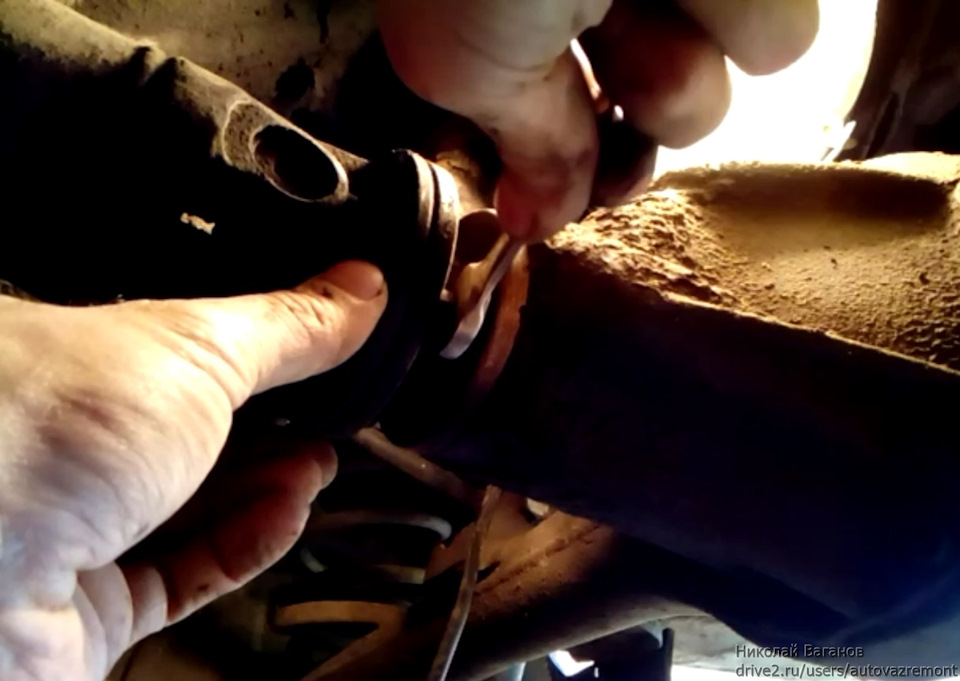

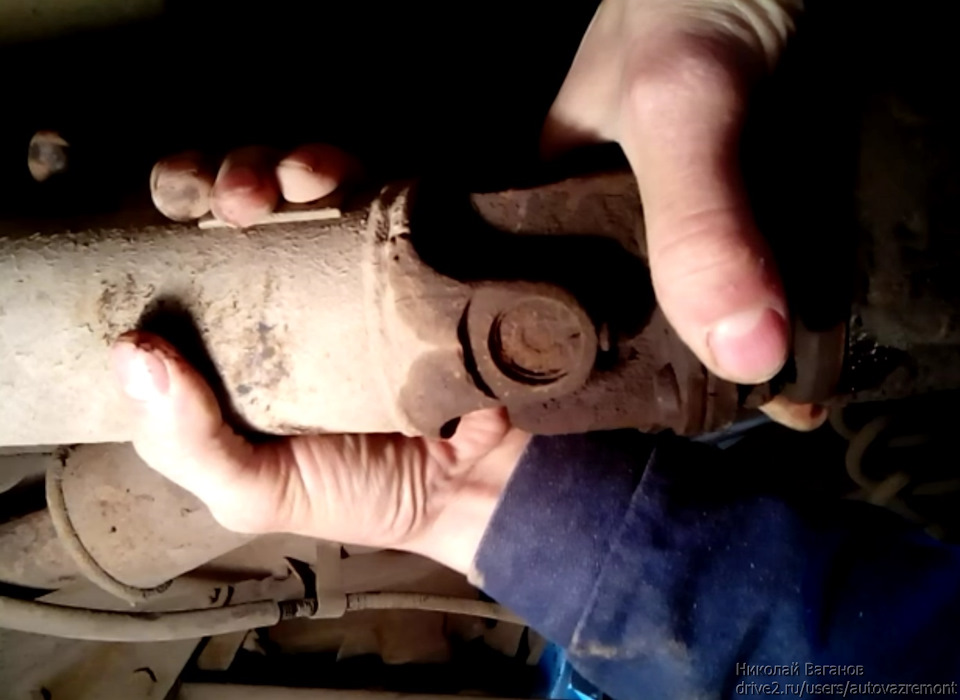

Гайка, вроде, на месте, не откручена, хвостовик не болтается, решил лишний раз туда не лезть.
Крестовину и вправду закусывало в одной плоскости хода и имелся люфт по осям.

Много геммороя доставило снятие стопорных колец, так как не было съемника.

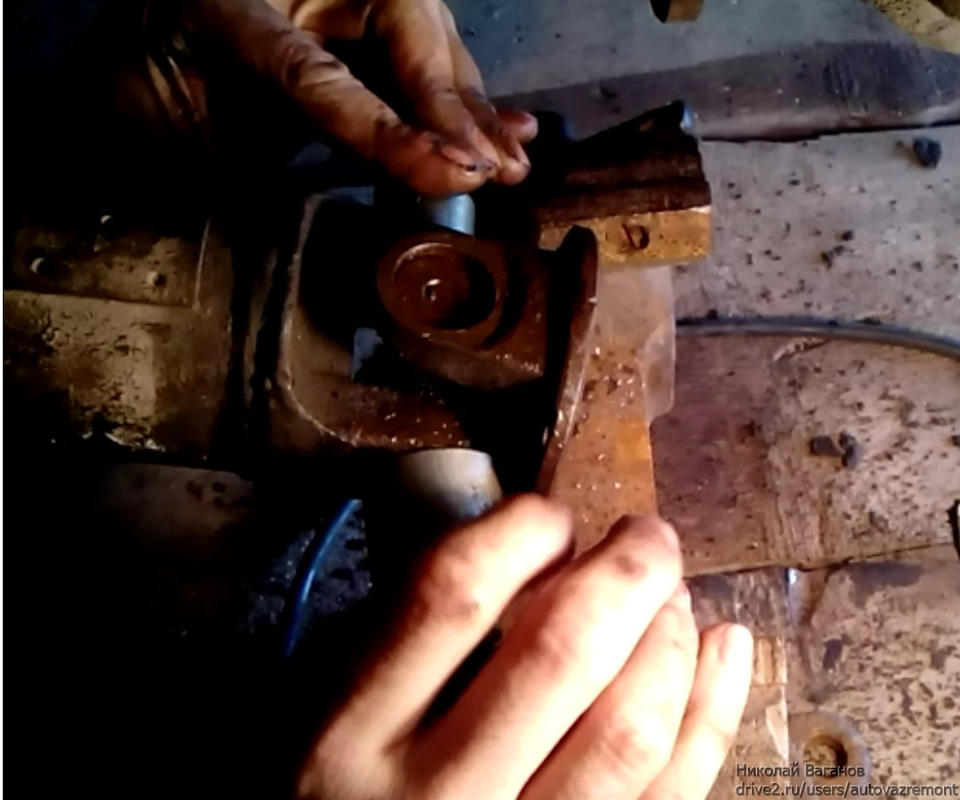

Снимал крестовину выпресовыванием чашек через головки на 11 и 27 тисами, а затем доставал их клещами, особых проблем это не доставило. Достаточно снять 2 чашки и вынуть крестовину с фланцем, остальное можно уже заменить вне автомобиля.

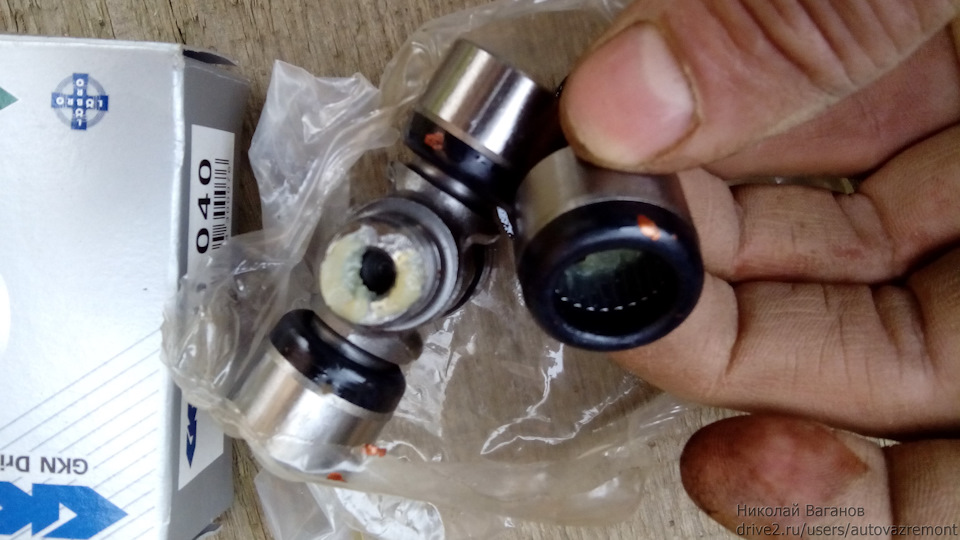

Под заедавшими чашками уже было сухо и присутствовали следы ржавчины, видно, что работало на сухую.
Перед установкой проверил наличие смазки под чашками — имеется в достаточном количестве, правда, о качестве ничего нельзя сказать, напоминает свиной жир.

Чашки встали без проблем, а вот кольца в комплекте были толстоваты, пришлось стачивать чуть ли не треть от толщины, так как старые уже пришли в негодность при демонтаже.

Запрессовал крестовину тисами обратно, подбил чашки и смазал торцы пушсалом от коррозии. Правда метки стерлись и пришлось стыковать концы наугад. Кернером сделал метки на фланцах и валу, чтобы в следующий раз не перепутать. После замены щелчки пропали, никакой вибрации не появилось. Посмотрим сколько она проходит.

Как заменить крестовины карданного вала на ВАЗ 2101-ВАЗ 2107

Примечание!
Если решили крестовины менять то и подвесной подшипник тоже рекомендуем отправить под замену, при его покупки смотрите за тем чтобы резина была у него эластичная (Не в коем случае не берите подшипник с твёрдой резиной), чтобы подшипник вращался без заеданий и без зацепов, если такой подшипник найдёте то его и приобретайте, как его поменять, читайте в статье под названием: «Замена подвесного подшипника на автомобиле»!

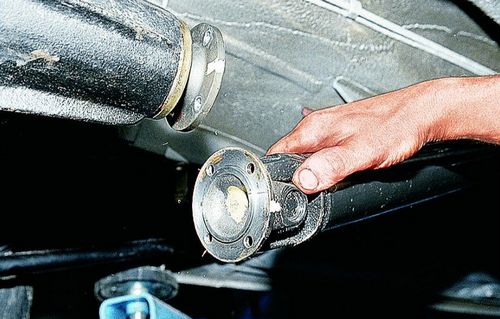

1. Сперва снять сам вал придётся с автомобиля, снять его не составит никакого труда но вот только перед тем как это сделать, обязательно промаркируйте его положение относительно редуктора и относительно коробки, потому что при обратной установке вала, он должен будет встать точно так же как и был установлен ранее, в противном случае балансировка у вала нарушится и когда машина заведется, будет сильная вибрация передаваться на кузов и будет происходить повышенный износ деталей карданного вала (А о том как его снять, было подробно описано в статье под названием: «Замена карданного вала на автомобиле»).

2. После того как карданный вал снят с машины, возьмите маркер или же кёрнер или с помощью них сделайте метки на вилках карданных шарниров (Если ранее они не были сделаны), теперь подденьте при помощи спец. щипцов все четыре стопорных кольца (см. фото ниже, рекомендуем перед тем как их поддевать запомнить хоть немного как кольца стояли, или ещё лучше сделать метки как это на маленьком фото показано, во время установки новых колец, их нужно будет установить примерно так же) и приступайте к снятию крестовины.

3. Для снятия Вам понадобятся головки или же спец. оправки для выпрессовывания подшипников крестовин и молоток, подложив что то под нижнюю часть (Чтобы вилки карданного вала на весу были) выбейте крестовину вместе с подшипником вниз и наклонив её, вытащите из отверстия в вилке, тем самым вилки разъединятся и вам останется выбить крестовину из последней вилки.

4. Из последней вилки выбить её будет сложнее, так же приложив головку и подложив что ни будь под низ (Чтобы вилка на весу была, смотрите фото ниже), попытайтесь её выбить сверху и наклонив крестовину, выньте её из нижнего отверстия как это на маленькой фотографии показано.

Примечание!
Другая крестовина которая располагается в том месте где кардан к редуктору цепляется, снимается точно так же, снимать крестовины вообще не бойтесь, они под замену, поэтому с ними можно делать что хочешь, выбивать, пилить и так далее, главное вилки не повредите карданных валов и тогда всё нормально будет!

5. Установка крестовин начинается с того, что с них нужно будет снять по две чашки и тогда крестовина станет намного компактней и с лёгкостью её можно будет засунуть в вилку, после засовывания эти чашки устанавливаются на своё место при помощи молотка из мягкого металла и прокладки, забивать чашки нужно до того, пока канавка не будет хорошо видна в которую стопорное кольцо устанавливается, когда всё завершите, то же самое проделайте с другими двумя чашками и установите ещё одну вилку (Главное всё по меткам сориентируйте) и кстати, при установке чашек и их снятии будьте аккуратны, потому что внутри них находятся шарики, которые нельзя рассыпать, так как их очень сложно будет засунуть обратно (см. маленькое фото).

Примечание!
Во время проведения всей работы, могут возникнуть такого рода проблемы: Не снимаются крестовины из-за того что они закисли (Заржавели), бороться с этим можно при помощи керосина, просто смочите им детали или чем то наподобие такой жидкости и потрите металлической щёткой это поможет и кстати, когда крестовины будут сняты, их посадочные места с помощью щётки зачистите, особенно те места куда стопорные кольца устанавливаются, это обязательно!

Дополнительный видео-ролик:
Наглядная инструкция по замене крестовин карданного вала, показана в видео-ролике который расположен чуть ниже:

Важные моменты

• Выполняя зачистку проушин, не следует забывать и о пробках, а точнее о пазах пробок, в которые устанавливаются стопорные кольца. Они тоже должны быть чистыми. Лучше всего перед установкой колец протереть пробки керосином.
• Трубка, используемая в качестве проставки при установке пробок, не должна быть стальной. Металл должен быть мягким, идеальный вариант — бронза или медь. В крайнем случае можно использовать алюминий (хорошо подходит обрезок старой лыжной палки).
• Устанавливать вторую пробку намного сложнее, чем первую. Однако бить по ней изо всех сил категорически нельзя — она легко деформируется, а может и расколоться. Если пробка не входит в проушины, лучше извлечь её, немного повернуть и попытаться аккуратно вбить снова. Операцию повторять до тех пор, пока не будет найдено оптимальное положение, при котором пробка войдёт в проушину ровно и плотно.

Операция по замене крестовины на первый взгляд кажется простой, но это впечатление обманчиво. Главная трудность обозначена выше: установка вторых пробок. Начинающий автолюбитель, меняющий крестовину впервые, на этом этапе может потерять терпение и постарается вбить пробку, ударив по ней изо всех сил. Это большая ошибка: разбив одну пробку, придётся покупать новую крестовину целиком, так как по отдельности эти пробки почти нигде не продаются.

Как поменять подвесной подшипник на ВАЗ 2107: устройство узла, инструкция по снятию и установке нового

Чтобы провести грамотную замену узла, обязательно ознакомьтесь с устройством карданного вала. Для автомобилистов впервые встречающихся с такой проблемой перед снятием и разборкой кардана рекомендуется распечатать или сохранить схему. На первой картинке обозначены составляющие детали с каталожными номерами, на второй схеме детально показан кардан.

Важно знать:

В процессе замены подвесного подшипника, возникают проблемы со снятием крестовины с игольчатыми роликоподшипниками (зависит от состояния данных деталей), поэтому будьте готовы поменять эти запчасти.

Подготовьте инструменты по списку:

• Набор ключей накидных с трещоткой (13, 17, 19);
• Съемник с двойным захватом (по возможности);
• Молоток, зубило (чтобы провести замену подвесного подшипника без съемника);
• Отвёртка, монтировка;
• Острый нож;
• Круглогубцы для снятия стопорных колец;
• Набор головок для монтажа/демонтажа крестовины с игольчатыми роликоподшипниками;
• Динамометрический ключ;
• Тиски (желательно).

Примечание:Снятие кардана удобнее производить в яме или на подъёмнике в гараже, если таковых нет, рекомендуется минимум приобрести или одолжить надежные подпорки, чтобы приподнять автомобиль.

Как снять карданный вал и подвесной подшипник ВАЗ 2107

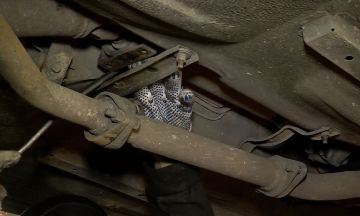

1. Чтобы снять кардан вместе с ПП, сначала откручиваем фланец карданного шарнира, отсоединяем деталь от редуктора заднего моста. Чтобы кардан не проворачивался, застопорите его монтировкой или отвёрткой.

Важно знать:Перед тем как открутить болты, сделайте метки у фланца редуктора и на валу, чтобы после замены при обратной установке сохранить ориентацию кардана, а так же избежать возникновения радиального биения, нарушения балансировки.

1. Теперь откручиваем крепление подвесного подшипника у ВАЗ 2107, а именно две гайки 17 мм поперечного кронштейна ПП.

1. Снимаем карданную передачу, так как показано на фото, используя монтировку. Далее так же необходимо поставить метки в точках.

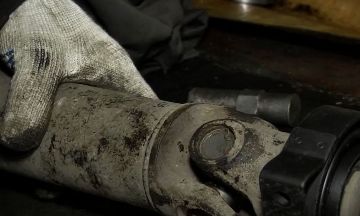

1. Извлекаем крестовину. Сначала круглогубцами снимаем стопорные кольца из вилок карданного шарнира.
2. Потом аккуратно молотком выбиваем игольчатые роликоподшипники через головку, обычно они выходят без затруднений.

Важно знать:Постарайтесь не повредить крестовину с игольчатыми роликоподшипниками. Если демонтаж затруднителен, смочите соединения смазкой WD-40.

1. Откручиваем гайку вилки шарнира, предварительно зажав кардан в тиски, как показано ниже.

1. Далее снимаем вилку шарнира карданной передачи, которая препятствует демонтажу опоры. Ниже представлены два способа снятия: 1) ударный, используя зубило с молотком; 2) безударный, с помощью съёмника.

1. Переходим к демонтажу ПП. Сначала требуется освободить подшипник от корпуса с резиновой вставкой внутри — которую вырезаем острым ножом.

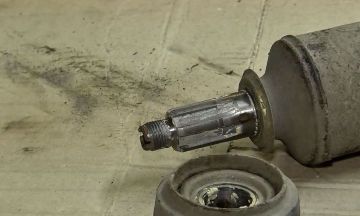

2. После того как убрали корпус, останется спрессовать ПП. Применяем съемник или зубило с молотком. По завершению операции переходим к замене подшипника.

Как заменить подвесной подшипник на ВАЗ 2107 своими руками

1. Для правильной замены подвесного подшипника сначала наносим на шлицы кардана смазку «ШРУС», а затем устанавливаем на вал нижнюю шайбу.
2. Теперь надеваем подвесной подшипник, ориентируя стопорным элементом вверх (стараться без перекосов).

1. Подберите накидную головку, внутренний диаметр которой больше диаметра шлицев. Наставьте оправку на торец внутренней обоймы подшипника, далее надо запрессовать опору в упор до шайбы.
2. Теперь вставляем вилку на посадочную поверхность и напрессовываем, описанным выше способом.

Важно знать:Собираем элементы кардана только по меткам, которые проставили при разборке.

1. Затем затягиваем вилку контргайкой и загибаем зубилом края в специальный паз.

Сборка и установка вала кардана ВАЗ 2101-2107 своими руками

Следующая операция после установки ПП на вал — это сборка кардана. Начинается процесс сборки с монтажа крестовины.

1. Сначала смазываем игольчатые элементы качения (даже если купили новые), используем “ШРУС”.
2. Вставляем крестовину игольчатые роликоподшипники, затем в отверстия установленной вилки. Порядок выполнения операций наглядно показан на фото.

1. Залепляем крестовину стопорными кольцами с четырех сторон. Затем устанавливаем кардан, соблюдая поставленные ранее отметки. Процесс замены завершен.

Рекомендации по выполнению самостоятельной замены подвесного подшипника ВАЗ 2107

1. При эксплуатации авто предотвращайте следующие причины выхода из строя ПП:

• Чрезмерное загрязнение, попадание влаги внутрь узла;
• Отсутствие или высыхание смазки на подшипнике;
• Нарушение балансировки кардана;
• Истечение срока службы;
• Ослабление креплений и повреждение узла;
• Замена заводских деталей китайскими или бракованными аналогами.

1. При замене шарикоподшипника отдельно, ищите следующих производителей: VBF (Вологда), ГПЗ (Вологда), SPZ, Harp.
2. Приобретать автозапчасти для замены лучше всего в проверенных магазинах, сервисных центрах или у дилеров напрямую.
3. Собирая кардан, смазывайте резьбу графитовой консистентной смазкой.
4. После замены ПП, желательно замерить радиальное биение кардана.
5. Во время ремонта также следует проверить и по необходимости заменить подшипник первичного вала на ВАЗ, чтобы избежать в дальнейшем проблем с коробкой переключения скоростей.

Видео: Как снять и заменить крестовину кардана

Вывод

Нужно помнить, что работа, сделанная правильно, а также качественные запчасти помогут автовладельцу надолго забыть об этом узле. И не стоит забывать о своевременной смазке подшипников через пресс-маслёнку — тогда следующий ремонт придётся делать нескоро.

Конечно, взяться за эту работу самому или доверить её слесарям СТО — дело каждого владельца автомобиля. Но, принимая во внимание, что хозяева ВАЗов (особенно «классики»), как правило, люди небогатые, есть резон сделать эту работу самому, сэкономив таким образом приличную сумму.

Удачи на дорогах и безаварийной езды!
