Тормозные колодки ВАЗ 2107

Основа безопасности любого автомобиля — тормозная система, в которой главной составляющей являются тормозные колодки. О назначении колодок, их видах, неисправностях и замене на ВАЗовской «семёрке» остановимся более подробно.

Для чего служат

Сегодня практически на всех автомобилях применяются одинаковые по принципу действия системы торможения, в основе которых лежит сила трения. Основой этой системы являются специальные фрикционные механизмы, расположенные на каждом колесе. Трущимися элементами в них выступают тормозные колодки и тормозные диски или барабаны. Остановка автомобиля осуществляется под воздействием колодок на барабан или диск посредством гидропривода.

Какие бывают

На «Жигулях» седьмой модели колодки механизма торможения имеют конструктивное отличие, поскольку спереди стоят дисковые, а сзади барабанные тормоза.

Передние

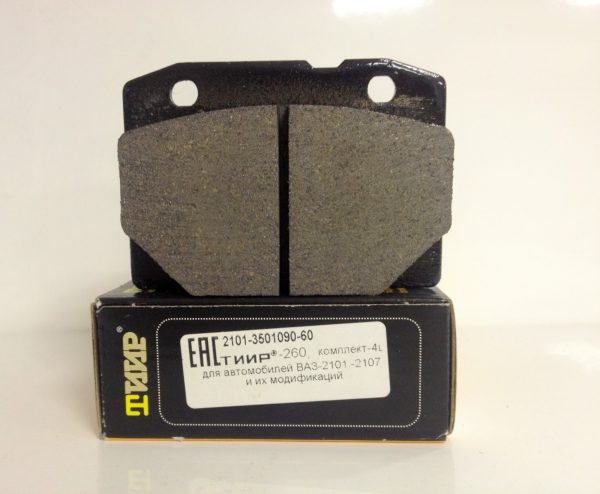

Тормозной механизм передка автомобиля оснащается колодками с каталожным номером 2101–3501090. Деталь имеет размеры:

• длина 83,9 мм;
• высота — 60,5 мм;
• толщина — 15,5 мм.

Передние тормозные элементы на все классические «Жигули» устанавливаются одинаковые. Производителем и поставщиком оригинальных передних колодок на конвейер ВАЗ является ОАО «ТИИР».

Тормозные колодки «ТИИР» поставляются на сборочный конвейер АвтоВАЗ

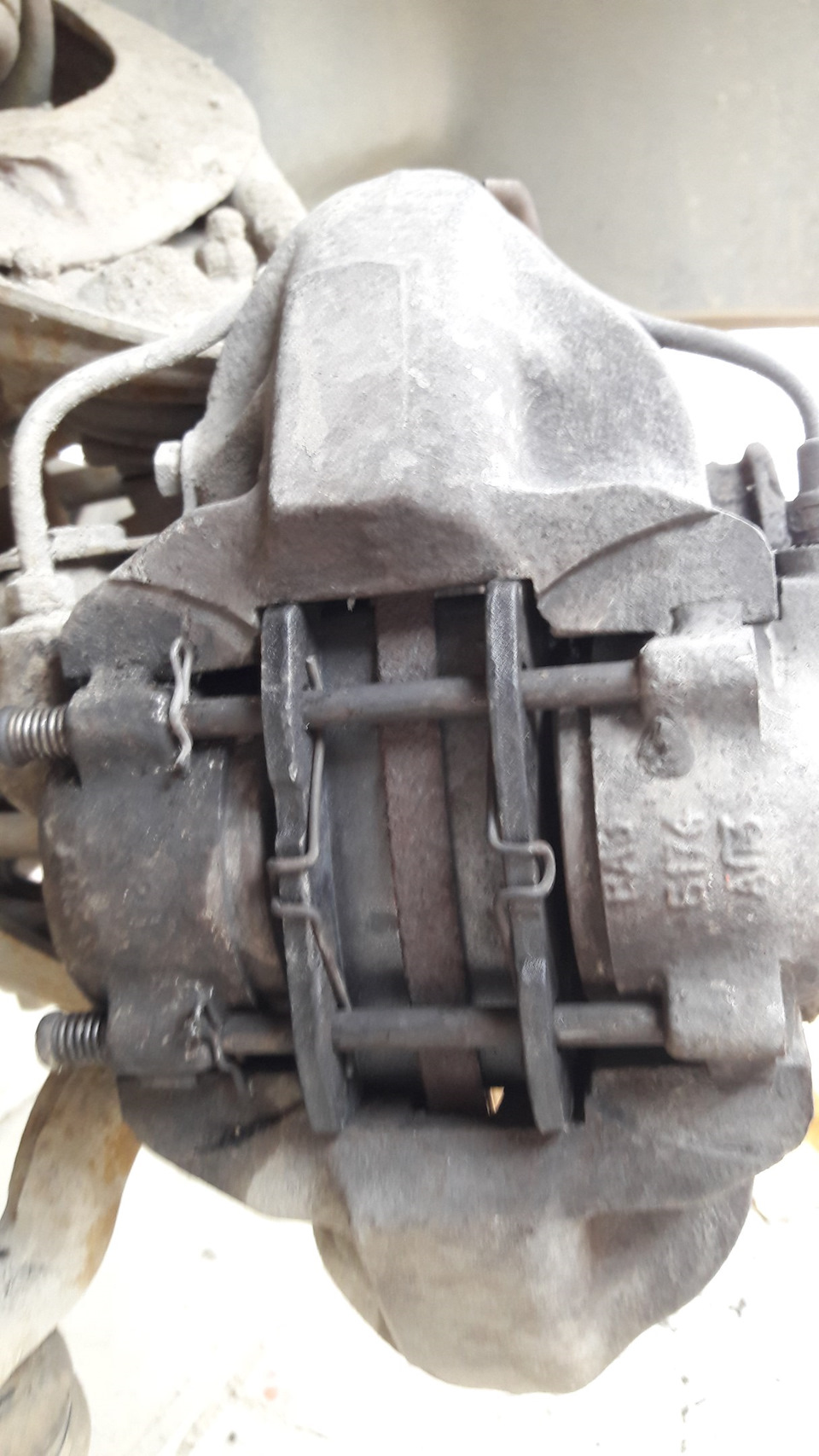

Конструкция переднего тормозного механизма довольно проста и состоит из таких элементов:

• тормозной диск;
• суппорт;
• два рабочих цилиндра;
• две колодки.

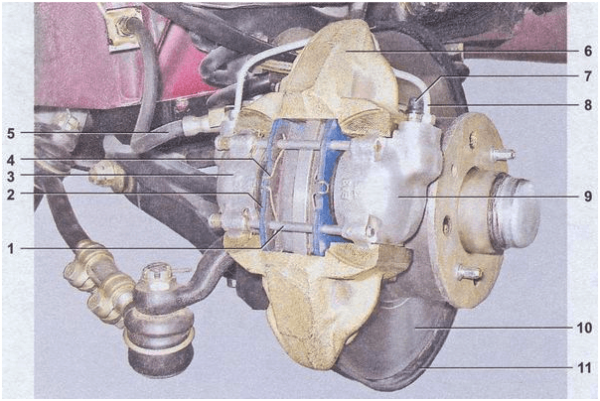

Конструкция переднего тормозного механизма ВАЗ 2107: 1 — направляющий палец; 2 — колодка; 3 — цилиндр (внутренний); 4 — прижимная пружина колодок; 5 — трубка для тормозного механизма; 6 — суппорт ; 7 — штуцеры; 8 — трубка рабочих цилиндров; 9 —наружный цилиндр; 10 — дисковой тормоз; 11 — кожух

За состоянием колодок нужно периодически следить, чтобы толщина накладок составляла не менее 2 мм. Если фрикционный материал имеет меньшую толщину, колодки нуждаются в замене.

Задние

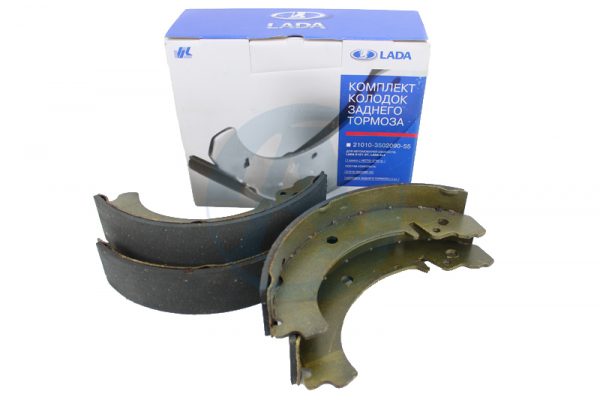

Для тормозов барабанного типа используются колодки, имеющие артикул 2101–3502090 и такие размеры:

• диаметр — 250 мм;
• ширина — 51 мм.

Оригинальное изделие производится ОАО «АвтоВАЗ». Как и в случае с передними, задние колодки подходят на любую классическую модель «Жигулей».

В качестве задних оригинальных тормозных элементов используются изделия ОАО «АвтоВАЗ»

Механизм торможения задней оси имеет несложную барабанную конструкцию, которая работает на разжимание. Состоит она из следующих элементов:

• барабан;
• рабочий тормозной цилиндр;
• колодки;
• рычаг привода стояночного тормоза.

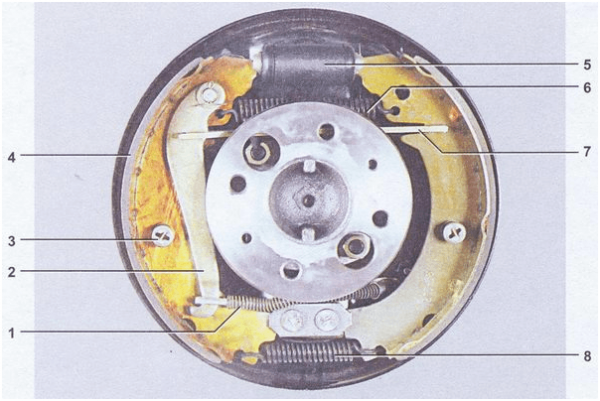

Конструкция заднего тормозного механизма ВАЗ 2107: 1 — трос ручника; 2 — распорный рычажок ручника; 3 — чашка стоечной опоры; 4 — колодка; 5 — цилиндр; 6 — стяжная колодочная пружина (верхняя); 7 — распирающая планка; 8 — стяжная пружина (нижняя)

О выборе колодок

Сегодня на прилавках магазинов встречается масса колодок от самых различных производителей, как известных, так и не очень. Кроме того, встречается масса подделок, копирующих продукцию известных брендов. Распознать эти подделки зачастую очень трудно, поэтому единственным критерием для начинающего водителя здесь будет цена. Следует понимать: комплект из четырёх качественных колодок не может стоить 200 рублей. Так какие же колодки выбрать при имеющемся на рынке изобилии? На сегодняшний день у владельца «семёрки» есть три варианта:

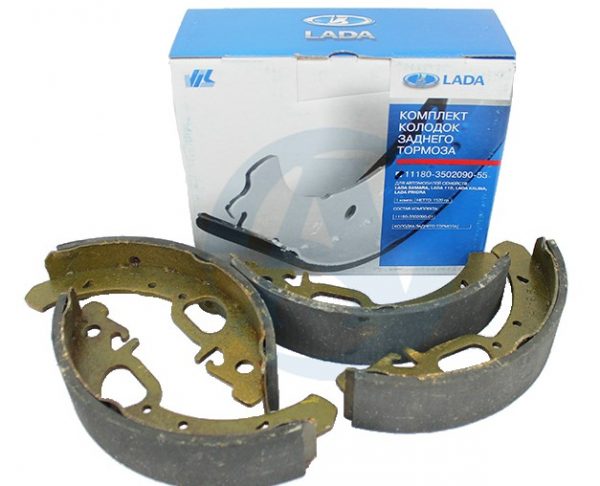

• приобрести и установить оригинальные вазовские колодки. Достоинств у этих колодок два: их можно найти повсеместно, плюс доступная цена. В настоящий момент стоимость комплекта из четырёх задних колодок не превышает 700 рублей;

  Вазовские колодки отличаются самой демократичной ценой

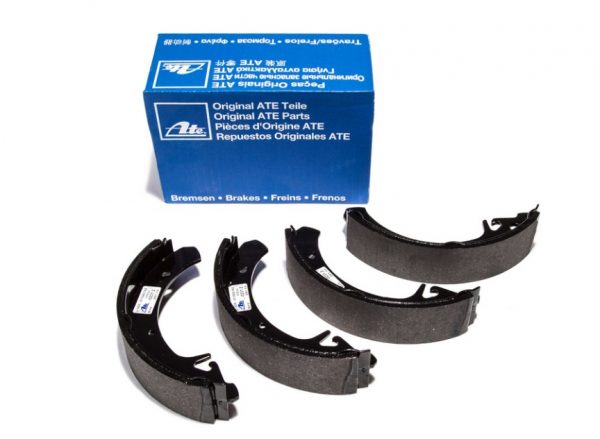

• колодки немецкой фирмы АТЕ. Это второй по популярности производитель колодок, представленный на отечественном рынке. Служат колодки АТЕ дольше стандартных вазовских, однако найти их с каждым годом всё труднее. Кроме того, стоят они дороже: цена комплекта задних колодок АТЕ начинается от 1700 рублей;
•
  Колодки от фирмы АТЕ отличаются высочайшим качеством и столь же высокой ценой
• колодки PILENGA. Этот производитель занимает промежуточное положение между двумя вышеперечисленными. Комплект задних колодок PILENGA обойдётся автолюбителю в 950 рублей. Сегодня найти их тоже непросто (хотя буквально два года назад прилавки магазинов были ими завалены). Но по долговечности они всё-таки уступают колодкам АТЕ.

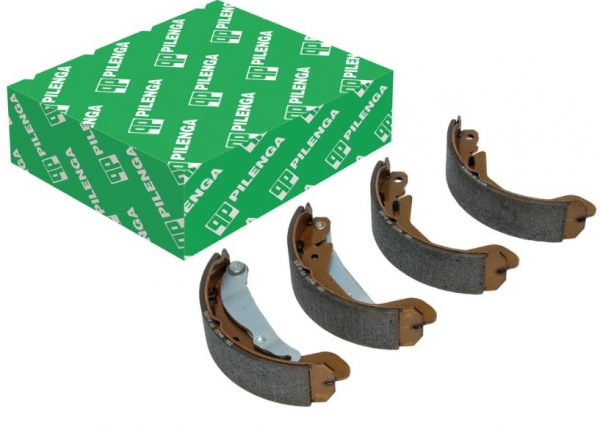

  Колодки PILENGA — это надёжность за умеренные деньги

Вот, в сущности, и все крупные производители колодок, представленные на отечественном рынке запчастей. Конечно, существует и масса других, не столь известных мелких брендов. Но представлять их здесь особого смысла нет, поскольку покупка изделий малоизвестной фирмы — это практически всегда лотерея для автолюбителя. Кроме того, высока вероятность купить подделку, о чём уже говорилось выше.

Вывод из всего вышесказанного прост: главным фактором при выборе колодок является бюджет водителя. Если хочется установить колодки и не вспоминать о них в течение нескольких лет, придётся раскошелиться на продукцию АТЕ. Если денег меньше, но есть время походить по магазинам, то можно поискать колодки PILENGA. А если с деньгами негусто и времени нет, то придётся ставить вазовские колодки. Как говорится, дёшево и сердито.

Насколько часто нужно менять колодки

Необходимость замены этой детали на ВАЗ 2107 зависит от большого количества факторов, среди которых:

• регулярность технического обслуживания;
• общее состояние тормозных механизмов и системы в целом;
• стиль вождения;
• производитель и пр.

Этих критериев вполне достаточно. В дополнение к этому узнать о необходимости замены колодок можно по поведению тормозной системы. К примеру, если во время остановки наблюдаются посторонние звуки – скрежет, скрип и так далее. Для того чтобы притормозить, требуется значительное усилие? Самое время позаботиться о покупке новых колодок.

Если на машине установлена некачественные детали – износ будет достаточно быстрым. Колодки от Ferodo, Nippon, ATE – признанное качество и длительность службы.

Используя надежную продукцию, замена данной детали будет требоваться раз в 25 тысяч км.

Важно заметить, что производить монтаж правой или левой колодки по отдельности строго запрещено. Данные работы выполняются в паре на каждой оси.

Неполадки тормозных колодок

Рассматриваемые детали системы торможения приходится менять не только при их износе, но и при возникновении неисправностей, которые связаны с использованием некачественных расходников либо слишком активной ездой. На появление проблем с колодками указывают характерные признаки:

• скрип, скрежет и другие посторонние звуки при торможении;
• занос машины при нажатии на педаль тормоза;
• для воздействия на педаль приходится прилагать больше или меньше усилий, чем обычно;
• биение по педали в момент торможения;
• после отпускания педали она не возвращается в исходное положение;
• наличие чёрной пыли на колёсных дисках.

Что необходимо для замены тормозных колодок

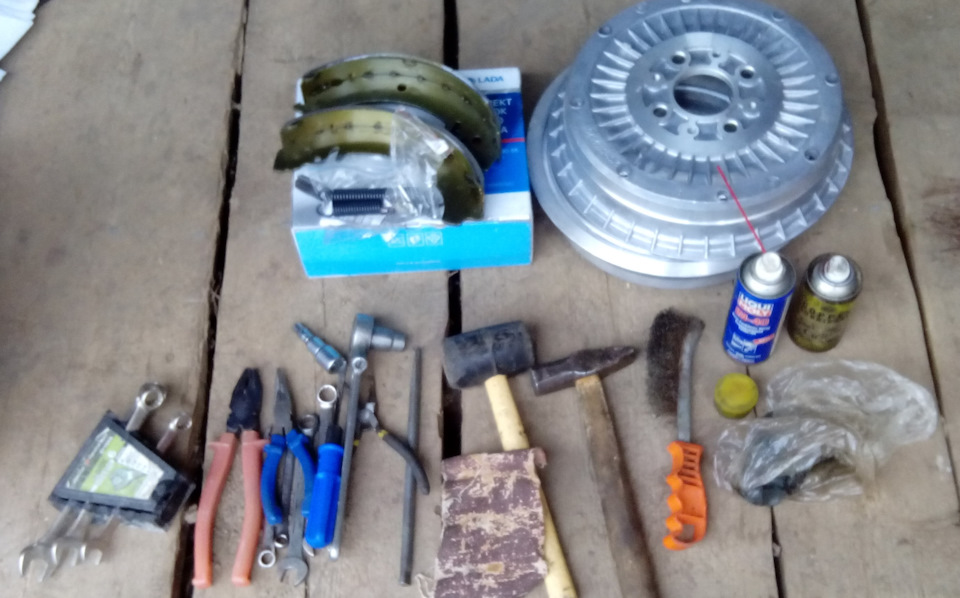

Чтобы поменять тормозные колодки ВАЗ 2107, понадобятся такие инструменты и приспособления:

• домкрат;
• баллонный ключ;
• набор гаечных ключей;
• молоток;
• бородок или тонкая отвертка;
• металлическая щетка;
• тряпка (ветошь);
• мощная плоская отвертка или монтировка;
• пассатижи;
• отвертка;
• WD-40;
• новые колодки.

Важно: колодки ВАЗ 2107 необходимо менять только в комплекте: и левые, и правые одновременно.

Передние тормоза “семерки” дискового типа, задние — барабанного. Соответственно, конструкция колодок и порядок их замены отличаются.

Замена передних колодок

Самостоятельно снять передние колодки на «классике» очень просто благодаря конструкции двухпоршневого суппорта:

• Очистите суппорт от грязи металлической щеткой.

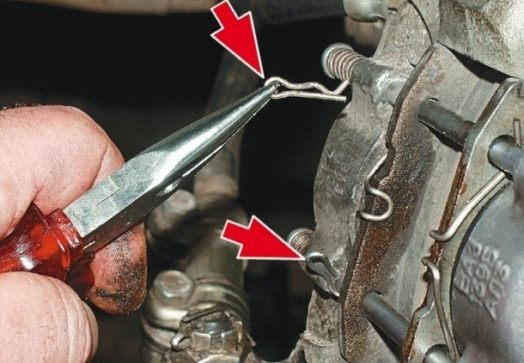

• Узкогубцами извлеките шплинты направляющих штифтов колодок.
• Выбейте штифты наружу.
• Плоской отверткой надавите на поршни суппортов, чтобы они максимально глубоко ушли в тело суппорта.
• Вытащите колодки и замените их новыми.
• Установите и зашплинтуйте штифты.

Фото инструкция:

Видео инструкция:

Замена задних колодок

Заменить своими руками задние колодки «классики» немногим труднее – вывесив заднюю ось с отпущенным ручником, начните по порядку:

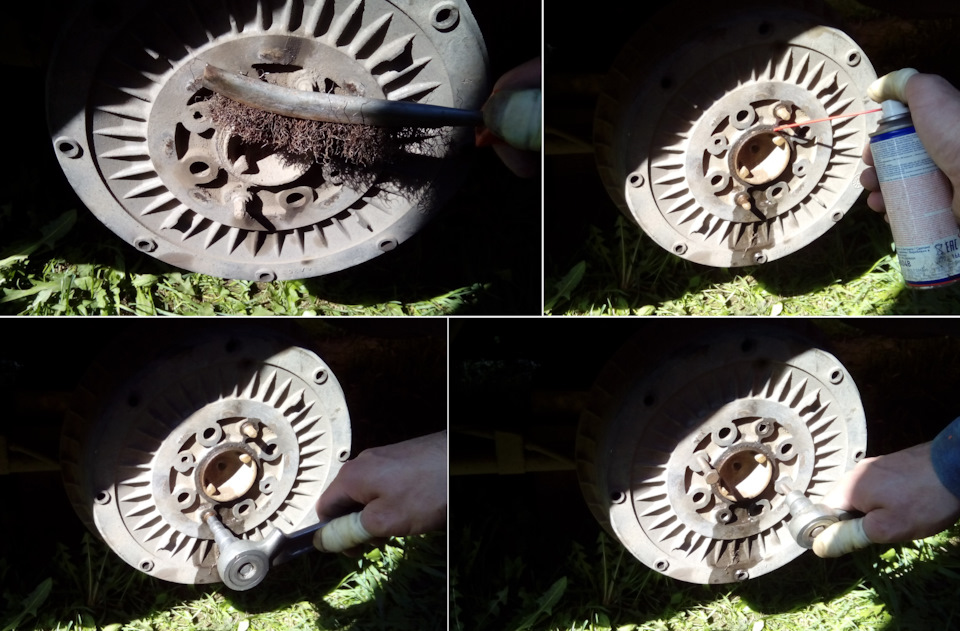

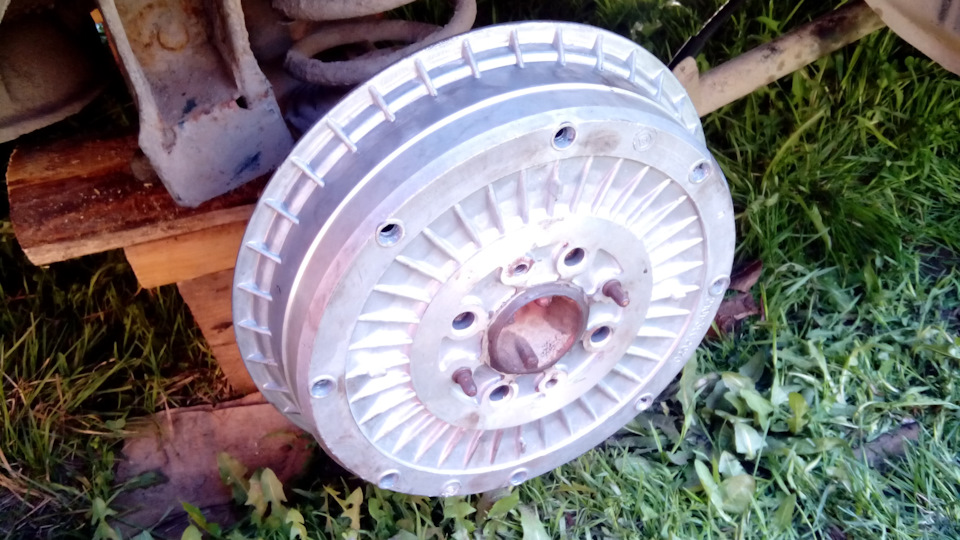

• Выверните штифты, удерживающие барабан на ступице.

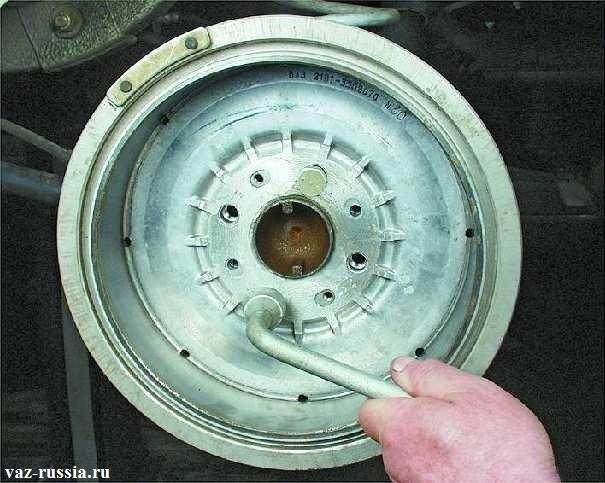

• Сбейте барабан наружу, если руками он не снимается (требуется аккуратность – он легко повреждается!).
• Очистите привалочные поверхности ступицы и барабана. На одну из них не помешает нанести тонкий слой графитной смазки – в дальнейшем снятие барабана заметно облегчится.
• Узкогубцами снимите верхнюю пружину, прижимающую колодки к рабочему цилиндру.
• Извлеките «солдатики», нажав на их подпружиненные чашки и провернув на 90 градусов.
• Выведя переднюю колодку из паза рабочего цилиндра, снимите нижнюю пружину.
• Отсоедините трос ручника от рычага на задней колодке.
• В зависимости от конструкции купленного комплекта колодок может потребоваться перестановка рычага ручника со старой колодки на новую – для этого нужно только расшплинтовать ось рычага.

Перед установкой новых колодок потребуется вдавить поршни в цилиндр – они имеют примитивный механизм поддержания зазора между колодками и барабаном в виде распорных упругих колец, установленных в проточки на поршнях. Из подручных средств обычно используется газовый ключ «номер два» или струбцина. Главное, чтобы приспособление давило на оба поршня сразу.

Утопив поршни, можно устанавливать колодки в порядке, обратном разборке.

Видео инструкция:

Важные моменты

Есть пара важных нюансов, о которых необходимо помнить, меняя колодки:

• при установке на место одного из длинных болтов на щитке тормозного барабана могут возникнуть серьёзные проблемы. Дело в том, что места за щитком мало, и просунуть туда пальцы удастся далеко не каждому. Опытные владельцы «семёрок» знают это и поступают просто: привязывают болт на нитку. Второй конец нитки привязывается к куску проволоки. Эта проволока заводится в отверстие болта, подхватывается пассатижами с другой стороны щитка и вытягивается вместе с ниткой и длинным болтом;

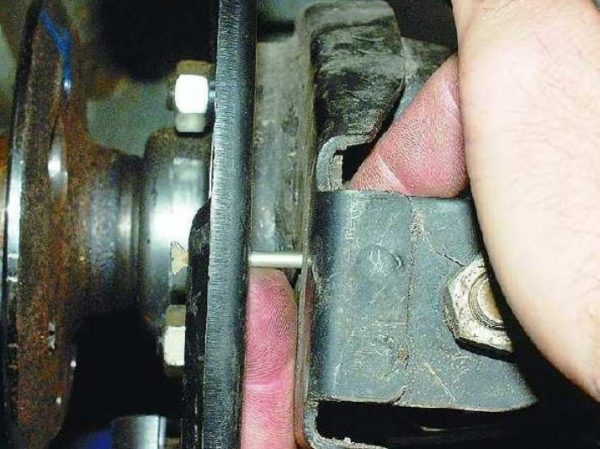

  Один из болтов на тормозном щитке крайне непросто установить, поскольку места за щитком мало
• после установки длинного болта обязательно следует проверить крепёжные болты самого щитка. Этих болтов четыре. И гайки на этих болтах практически всегда оказываются ослаблены. Гайки следует затянуть, причём момент затягивания должен быть не менее 50 кгс/м;

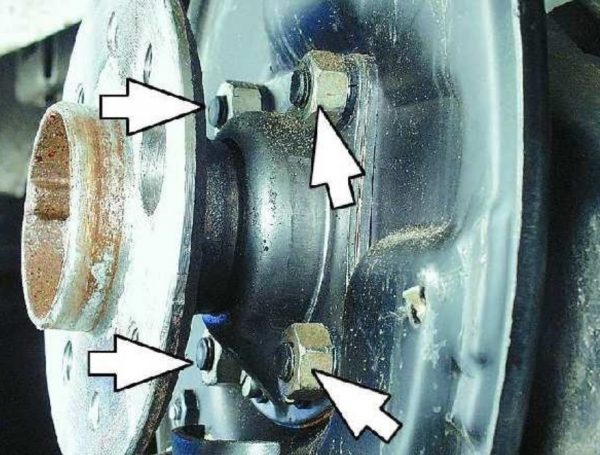

  На тормозном щитке есть четыре болта, которые обязательно следует подтянуть
• особо следует сказать о тормозном барабане. Если при осмотре внутренней стенки барабана на ней был обнаружен хотя бы один дефект в виде царапины или вмятины, его нужно обязательно устранить. Ни в коем случае нельзя устанавливать новые колодки в повреждённый барабан. Единственный способ устранения таких дефектов — так называемая расточка. Барабан закрепляется в токарном станке и его внутренняя поверхность стачивается на глубину дефекта. Обычно это не более 2 мм. Если выбоина на барабане гораздо глубже, то никакой, даже самый квалифицированный токарь тут не поможет, и барабан придётся менять.

Замена тормозных накладок

В некоторых ситуациях водитель может решить не менять полностью тормозные колодки, а поменять только накладки на них (чаще всего это происходит тогда, когда автовладелец хочет сэкономить деньги и не покупать дорогостоящий фирменный комплект колодок). В этом случае заниматься установкой накладок ему придётся самому. Вот что для этого понадобится:

• дрель;
• слесарные тиски;
• тонкий бородок;
• карандаш;

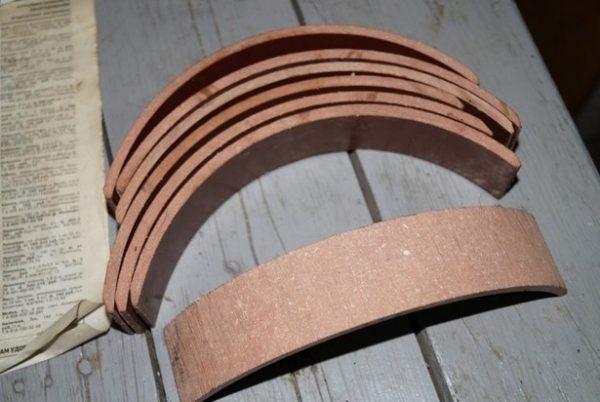

• комплект новых тормозных накладок;
• комплект новых заклёпок для тормозных колодок;
• зубило и молоток.

Последовательность операций

Сначала необходимо снять тормозные колодки, пользуясь вышеизложенными рекомендациями.

1. Накладка крепится к колодке с помощью заклёпок. С помощью молотка и зубила эти заклёпки срубаются. Колодку при этом лучше зажать в тиски.

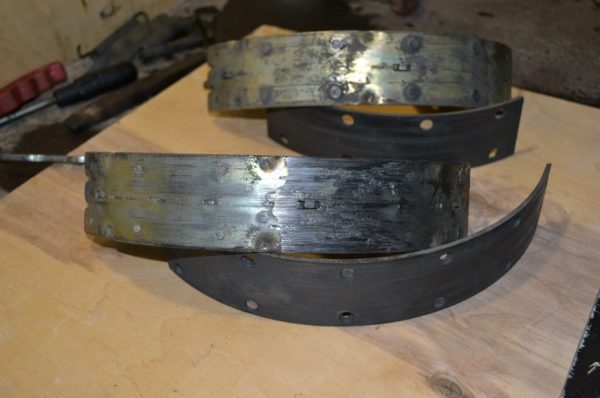

   Изношенные тормозные накладки с остатками заклёпок, срубленные с помощью зубила
2. После срубания накладки в отверстиях на колодке остаются части заклёпок. Эти части аккуратно выбиваются тонким бородком.
3. Новая накладка устанавливается на колодку. Используя колодку в качестве шаблона, на накладке карандашом наносится расположение отверстий (карандаш при этом просовывается с обратной стороны колодки в старые отверстия, освобождённые от заклёпок).

4. Новые тормозные накладки не имеют отверстий, поэтому их придётся разметить, используя тормозную колодку как шаблон
5. Теперь на размеченной накладке дрелью высверливаются отверстия. При этом важно правильно подобрать сверло. Пример: если диаметр заклёпки составляет 4 мм, то диаметр сверла должен быть 4.3 – 4.5 мм. Если заклёпка 6 мм, то сверло должно быть 6.3 – 6.5 мм соответственно.
6. Накладка фиксируется на колодке, заклёпки устанавливаются в просверлённые отверстия и развальцовываются молотком. Важный момент: диаметр двух колодок с новыми накладками должен быть на два-три миллиметра больше диаметра тормозного барабана. Это необходимое условие для нормальной работы тормозов: накладки должны очень плотно прилегать к внутренней стенке барабана, для обеспечения наиболее эффективного торможения.

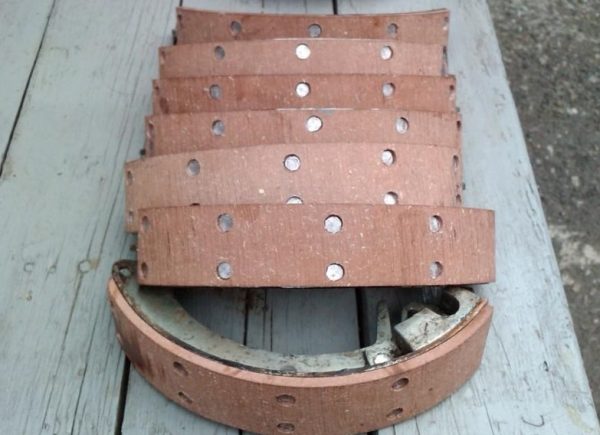

   Накладки крепятся к колодкам заклёпками, которые развальцовываются молотком

Как заменить передние тормозные колодки на ВАЗ 2101-ВАЗ 2107 – пошаговая инструкция

Примечание!
Прежде чем мы начнём, запомните кой какое правило а именно при покупке новых колодок приобретайте сразу же две пары в одной из которых будет по две новых колодки и тем самым в другой тоже, а зачем это спросите вы? Всё дело в том что данные колодки нужно заменять обязательно с обоих сторон у автомобиля, так как если вы замените только к примеру на правой стороне то может получиться такое что данная сторона у вас будет тормозить сильнее той на которой колодки вы не меняли но это будет происходить только после того как колодки у вас притрутся к тормозному диску и вследствие чего при резком торможение получиться так что одна сторона у вас будет тормозить сильнее другой, и тем самым занести автомобиль может гораздо легче, чем это было бы если бы колодки заменились по парно (на каждом колесе) на новые!

Так разберём ещё кой что, а именно на счет этого самого притирания колодок, не все но всё же многие уже знают то что после установки новых колодок автомобиль будет тормозить не очень хорошо буквально километров 100, после прохождения этой дистанции всё станет нормально, а связано это всё с тем что сам тормозной диск со временем стирается и бывает такое что он стирается неравномерно, а когда вы устанавливаете новые колодки так получается что они идут ровными, а тормозной диск чуть стёрт в каком то месте больше, а в каком то и меньше и поэтому при торможение на новых колодках они сперва будут тормозить не всей своей плоской частью а лишь к примеру небольшой половинкой, а после того как эта половинка чуть сотрётся то при торможение тормозной диск уже будет облегать вся колодка и тем самым торможение будет хорошим!

Снятие:
1) В самом начале операции снимите колесо или же колёса (кому как удобнее) с автомобиля.

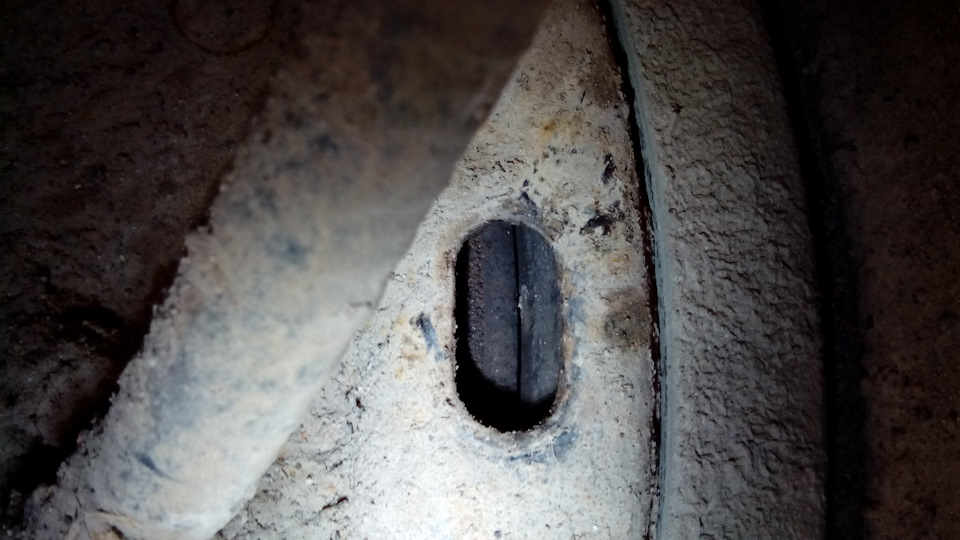

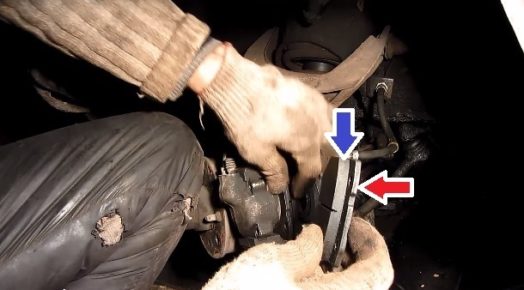

2) Затем когда колесо у вас будет снято, визуально взгляните на толщину тормозных накладок которая не должна быть менее 2-х мм, если будет меньше то в таком случае возьмите в руки какую ни будь не нужно тряпку и с её помощью очистите весь тормозной механизм от не нужной грязи, а после этого при помощи какой ни будь проникающей смазки к примеру WD-40, нанесите на сами пальцы (Указаны стрелками) а в основном на те места где они крепятся, проникающую смазку чтобы их было извлечь гораздо легче.

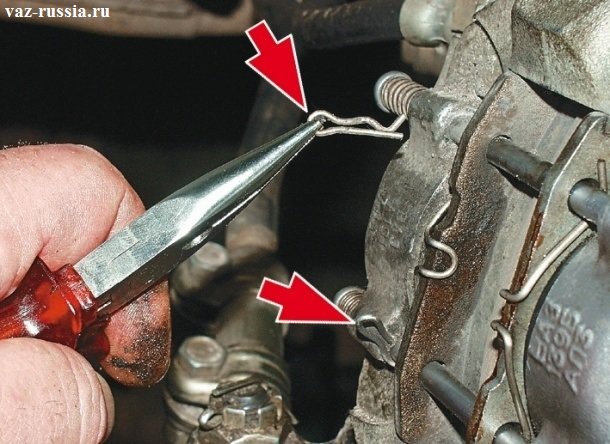

3) Следом возьмите в руки плоскогубцы или же маленькие пассатижи и с их помощью снимите два шплинта, которые крепят пальцы.

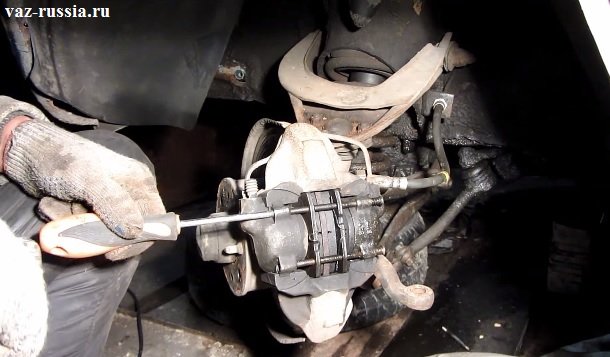

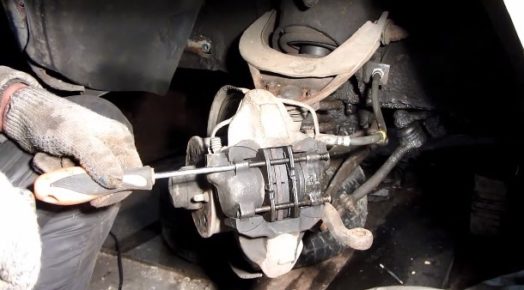

4) Затем после проделанной операции возьмите в руки молоток и бородок (Если бородка нет, тогда используйте вместо него тонкую не очень острую отвёртку) и при помощи него, аккуратно не сломав ничего выбейте оба пальца из тормозных цилиндров и тем самым полностью снимите их с автомобиля.

Примечание!

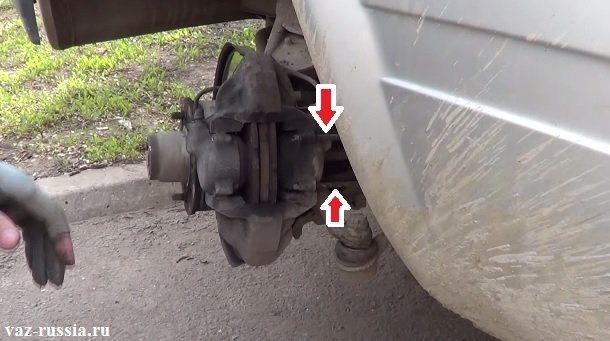

Хотя пальцы можно и не снимать полностью, достаточно просто их отодвинуть в сторонку для того чтобы просто они не мешали снятию колодок, к примеру как указано на фото чуть ниже:

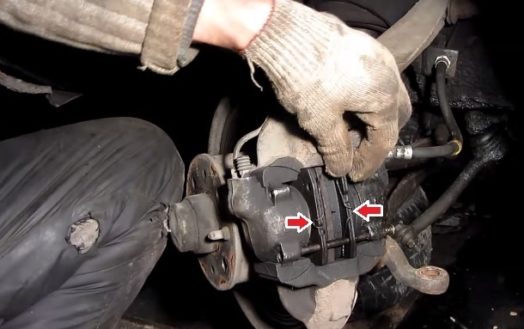

5) После всего этого снимите с тормозных колодок две пружинки которые их удерживают, данные пружинки сниматься очень легко и указаны на фото стрелкой.

6) Теперь всё что вам осталось сделать,так это развести изношенные тормозные колодки в сторону и тем самым полностью снять их с автомобиля.

Примечание!
Да кстати, после того как вы вынете изношенные колодки (Это говориться об колодках только одного колеса) обратите внимание на их износ, если к примеру данные колодки у вас были заменены одновременно на новые, а когда вы на эти обе колодки будете смотреть и увидите на них неравномерный износ, то в таком случае вам нужно будет заменить полностью суппорт, либо же только тормозные цилиндры, как понять что нужно заменять сейчас объясним вам!

1. Если к примеру у вас будут очень не ровный износ на обоих колодок и при этом суппорт может где то треснуть, или же ещё с ним что то может произойти из-за чего его просто перекосит, так вот в данном случае вам нужно будет поменять суппорт.

2. А в том случае если у вас к примеру одна колодка износиться ровно, а вторая нет то здесь уже стоит обратить особое внимание на именно тот тормозной цилиндр на котором колодка износилась не ровно, возможно он тоже сильно изношен или же имеет следы перекоса из-за чего торможение данным цилиндром становиться не таким эффективным, и в данном случае его нужно будет менять.

Примечание!
Не исключайте тот факт то что цилиндры могут сразу оба треснуть и тем самым деформироваться, поэтому внимательно осматривайте всю систему и даже может полная замена суппорта вам будет не нужна!

И запомните одну вещь перед тем как вы перейдёте к установки, а именно когда тормозные колодки будут сняты не в коем случае не нажимайте на педаль тормоза а иначе поршни могут выдавиться из цилиндров и потом их будет трудно вставлять на своё место!

Установка:

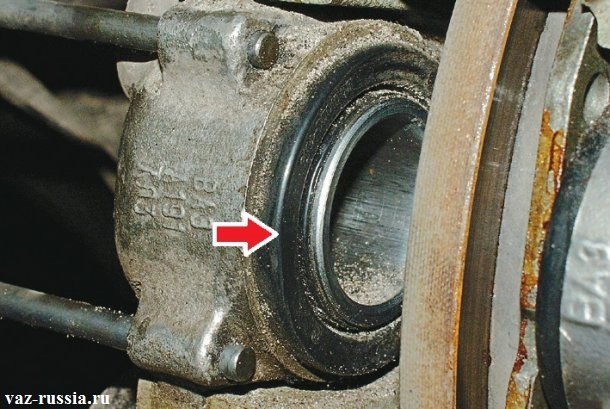

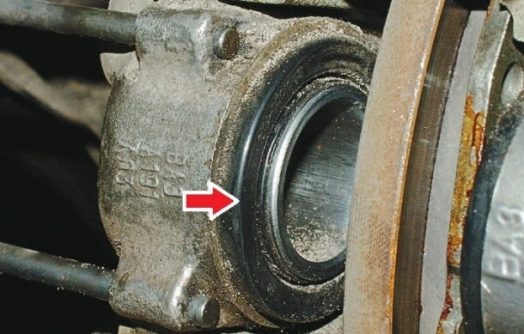

1) В начале перед установкой, посмотрите на пыльник обоих тормозных цилиндров, данный пыльник должен обязательно быть цел и не иметь повреждений и старения резины.

2) Затем возьмите в руки штангенциркуль и им проверьте толщину у тормозного диска, причём делайте это в трёх или же в четырёх разных местах и всегда помните что толщина тормозного диска не должна быть меньше 9 мм.

Примечание!
Да кстати если на краях данного диска будут буртики которые не будут давать возможности нормально проверить его толщину, то в таком случае возьмите напильник и удалите данные буртики в четырёх местах где вы будете проверять толщину самого диска, если толщина окажется всё же менее 9 мм, тогда замените данный диск на новый!

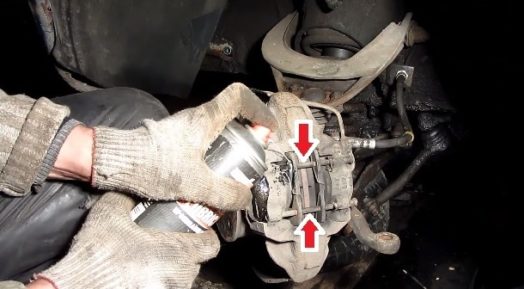

3) Теперь переходим ближе к установке новых колодок, сперва откройте капот у вашего автомобиля и разыщите там крышку которая закрывает бачок с тормозной жидкость (Указан стрелкой), а после нахождения сперва взгляните какой уровень жидкости у вас находиться в бачке и по возможности слейте от туда жидкость при помощи медицинского шприца или же резиновой груши, чтобы она была чуть-чуть ниже отметки MAX, если она и так ниже к примеру стоит на середине тогда делать ничего не нужно.

4) После этого возьмите в руки какую ни будь проставку или же просто взяв изношенную тормозную колодку, поставьте её таким образом как показано на фото ниже и после чего при помощи монтажно лопатки или же лома, вдавите оба поршня до упора опираясь при этом монтажной лопаткой на тормозной диск, потому что если данные поршни не вдавливать то новые колодки из-за того что они имеют большую ширину то они могут просто не влезть в это маленькое отверстие которое осталось после старых колодок.

5) И в завершение установите новые колодки на автомобиль в обратном порядке снятию, и сядьте в автомобиль и понажимайте несколько раз на тормозную педаль чтобы поршни нормально притёрлись к новым колодками.

Примечание!

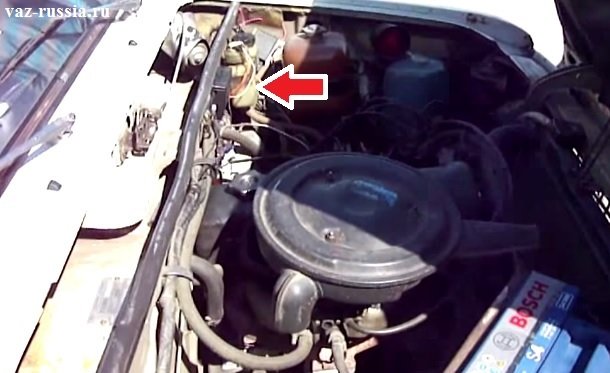

Когда всё будет установлено на свои места, обязательно проверьте уровень в тормозном бачке и если нужно будет либо слейте (Если будет выше отметки MAX), а если нужно будет долейте (Если будет ниже отметки MAX)!

Дополнительный видео-ролик:
Чтобы наглядно понять процесс замены данных колодок, просмотрите чуть ниже видео в котором данный процесс наглядно показан:

Как заменить задние тормозные колодки на ВАЗ 2101-ВАЗ 2107 – пошаговая инструкция

Примечание!
Прежде чем мы начнём скажем вам пару слов, обязательно помните всегда одну вещь, а именно то что замену задних колодок нужно осуществлять с вниз опущенным ручником, а так же заменять тормозные колодки на новые нужно обязательно с обоих сторон автомобиля, допустим хотите вы в передней части заменить колодки, тогда вам придётся заменить все четыре колодки которые идут на оба колеса, аналогичная ситуация будет и с задними колодками.

Чтобы у вас не возникало в дальнейшем вопросов, то объясним сразу почему так нужно делать! Всё дело в том что когда вы произведёте замену только на одной стороне, может быть такое что эти колодки окажутся более жёсткими либо же из-за того что они новые и на них нет никакого нагара, есть большая вероятность того что они будут лучше тормозить чем предыдущие колодки (Чем отработанные), поэтому если в какой либо экстренной ситуации вам придётся нажать резко на педаль тормоза, то скорее всего вам автомобиль просто занесёт и в следствие чего последствия могут быть различными, поэтому как говориться судите сами, надо оно вам это или же нет!

И да ещё кой что, замена самих колодок проводиться только при снятом колесе, поэтому если вы не знаете как его нужно правильно снимать, тогда прочтите подробную статью по снятию колеса с автомобиля!

Снятие:
1) В самом начале операции, вам нужно будет добраться как уже было сказано чуть ранее до самих колодок, а для этого вам нужно будет снять тормозной барабан для того чтобы обеспечить доступ.

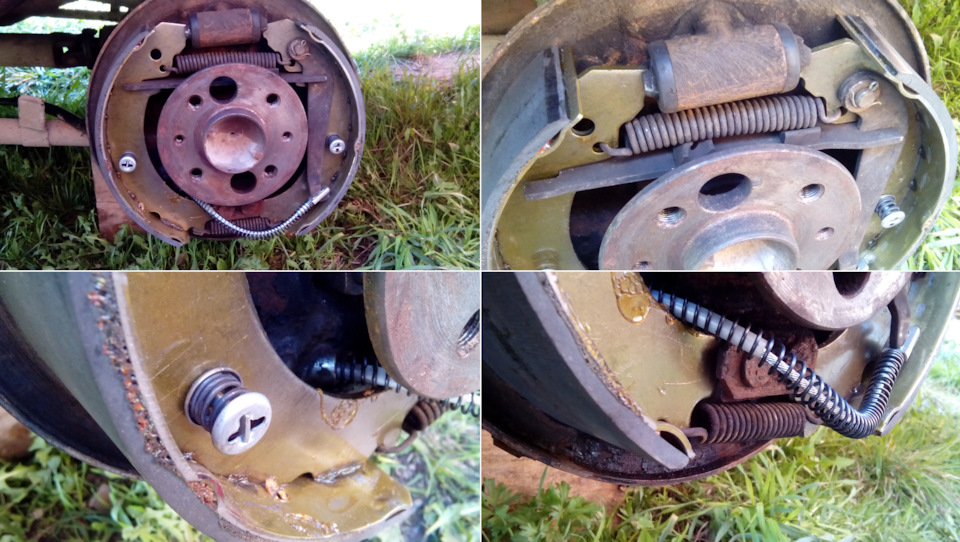

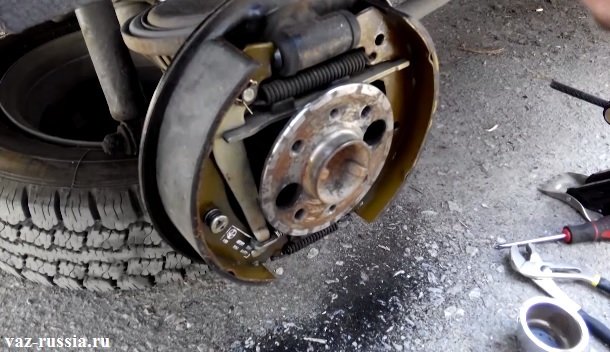

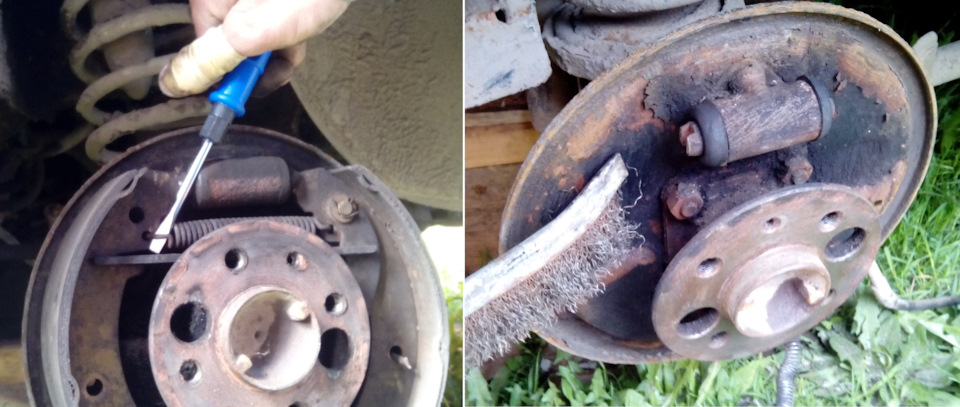

2) Сразу же после того как барабан у вас будет снят, вы увидите перед собой вот такую вот картинку которая изображена на фотографии чуть ниже, после увиденного у вас данная тормозная система будет называть её так, скорее всего будет очень сильно запачкана, а это нехорошо но что же поделать в таких условиях работает данный тормозной механизм, в общём возьмите какую ни будь не нужную тряпочку и ею очистите весь тормозной механизм от грязи, включая и сами колодки потому что возможно вам даже и менять их не придётся (Если их толщина окажется намного толще 1.5 мм, то менять ничего не имеет смысла, кроме тех случаев когда колодки вы купили китайские и даже при нормальной толщине тормозных накладок они всё равно не останавливают ваш автомобиль).

Примечание!
Кстати если у вас будет, тогда вместо тряпки попробуйте использовать какую ни будь щётку, так как ей можно гораздо быстрее очистить весь механизм от грязи!

Да ещё кой что, не очищайте не в коем случае тормозную систему сильными растворителями, а так же бензином или ещё чем ни будь в этом вроде, просто аккуратно пройдите щёточкой вот и всё!

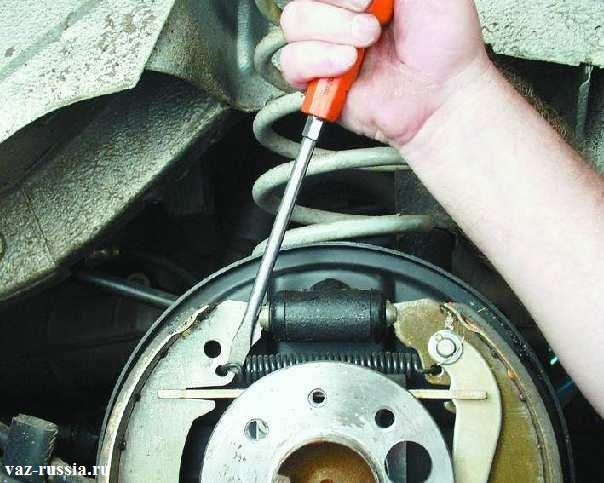

3) Далее вы сверху увидите небольшую пружинку, так вот данную пружинку нужно будет полностью снять, а для того чтобы её можно было снять попробуйте рукой либо же при помощи специального инструмента, к примеру с помощью отвёртки, либо же пассатижей отстегните сперва кончик этой пружины от одного конца, а потом выведите её из зацепление с другого конца и вследствие чего полностью снимите.

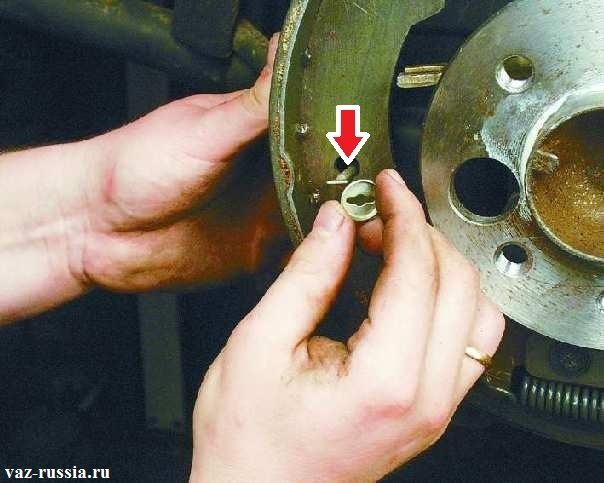

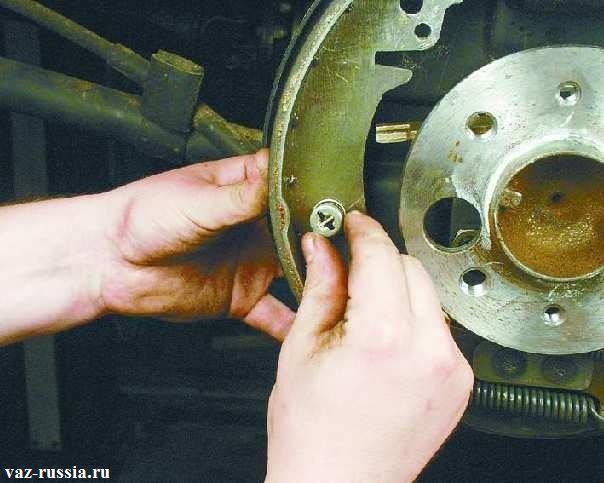

4) После чего вы обнаружите на обоих колодках в самой середине наподобие двух болтов которые её крепят, на самом деле это вообще кой что другое, но это кой что другое действительно крепит колодки, а называются они чаши, так вот возьмитесь рукой за эту маленькую чащу и слегка надавите на неё и после чего поверните по часовой стрелки на 90 градусов и вследствие чего извлеките её из отверстия.

Примечание!

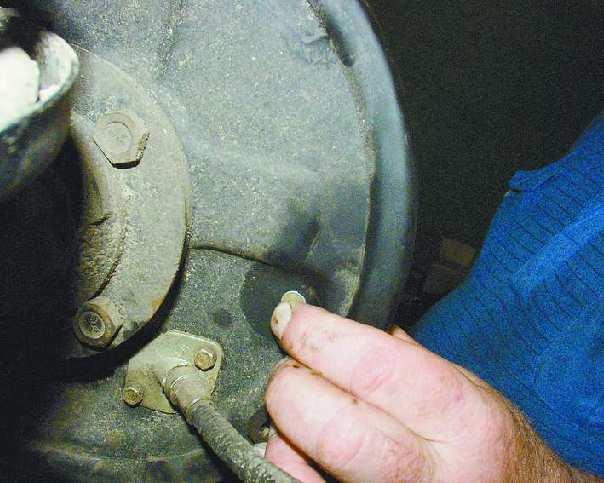

Да кстати, пока вы не начали снимать данную чашу, на обратной стороне рукой разыщите некий стержёнь, так вот придерживайте его рукой чтобы он не потерялся и только после этого извлеките чашу из отверстия!

5) Затем в этом же месте где находилась чаша будет установлена ещё прижимная пружина которую тоже нужно будет снять, за ней будет находиться нижняя чаша и в самом конце вы увидите стержень прижимной пружины, все эти детали полностью снимайте так как они будут мешать снятию колодки. (На фото показано только как происходит снятие нижней чаши, а стрелкой указан тот самый стержень который так же нужно будет снять)

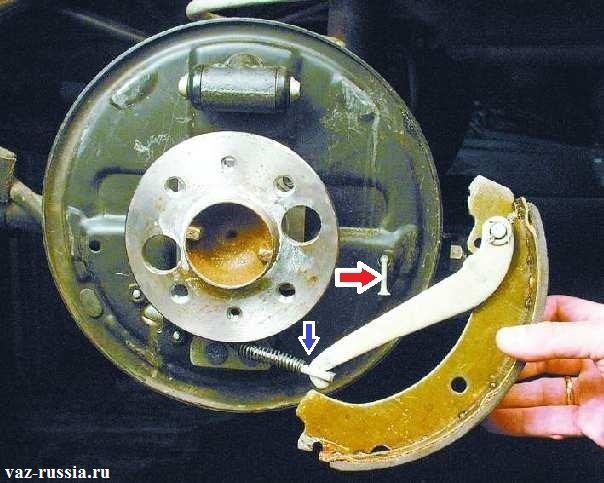

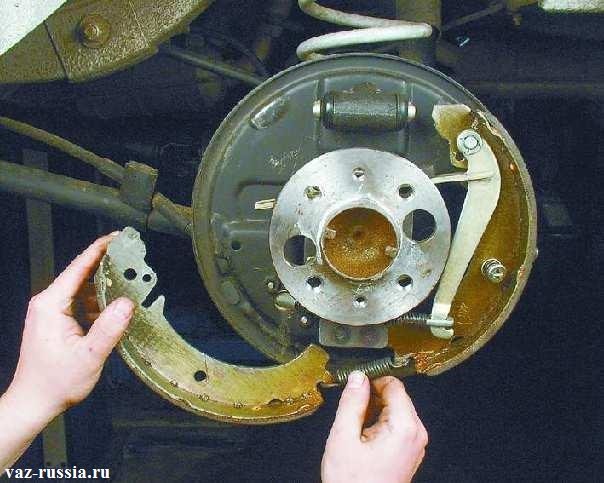

6) Следом аккуратно снимите переднюю тормозную колодку, но только учтите тот факт то что передняя колодка с задней крепиться ещё посредством нижней пружины, так вот когда снимите переднюю колодку аккуратно поднесите её поближе к задней колодки и уже там полностью снимите нижнюю пружину выведя её тем самым из зацепления.

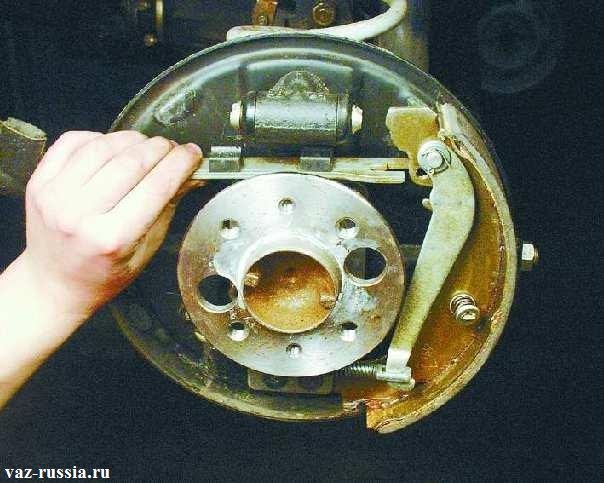

7) Теперь рукой ещё снимите распорную втулку, чтобы так сказать она нам не мешала.

8) После того как передняя колодка у вас будет снята, точно так же снимите и заднюю колодку, то есть сперва извлеките из отверстия ту самую чашку которая крепит колодку, под чашкой прижимную пластину, нижнюю чашку и другие оставшиеся детали тоже снимите и отложите в сторонку и после чего полностью снимите заднюю колодку. (Когда будете снимать, вам будет мешать наконечник стояночного троса который входит в зацепление с колодкой, на фото он ещё указан синей стрелкой, так вот его просто отсоедините от колодки и оставьте просто висеть, а саму колодку тем самым полностью снимите)

Примечание!
Вы уже обратили внимание на фото сверху, а именно на тот самый стержень который указан стрелкой? В общём для задней колодки его смысла не имеет снимать, да и если вы его снимите то потом чтобы установить его обратно вам понадобиться очень много времени, потому что устанавливается он действительно весьма трудоёмко так как расположен в неудобном месте! (Если вы всё таки сняли стрежень, то наволнуйтесь и читайте информацию дальше соблюдая все пункты, там где надо мы уже написали как этот стержень можно будет вставить обратно)

9) Теперь убедитесь был ли смысл снимать колодку или же нет, для этого возьмите в руки штангенциркуль и им измерьте в нескольких местах толщину самой тормозной накладки, как уже говорилось чуть ранее толщина не должна быть меньше 1.5 мм, в противном случае колодка подлежит замене.

10) После того как убедитесь и решите всё же колодку менять (Кто то примет другое решение, ну мы пойдём дальше по сценарию, вить нужно же объяснить как данная вещь заменяется), берите сперва в руки тонкие пассатижи и ими расшплинтуйте палец (Цифра 1), на котором находиться рычаг стояночного тормоза, а после расшплинтовки снимите шайбу (Цифра 2), затем снимите сам рычаг (Цифра 3) и в конечном итоге снимите сам палец (Цифра 4).

Примечание!
Все детали которые вы сняли прочитав пункт 10, относятся к деталям стояночного тормоза в народе называемого ручника, так вот все эти детали в обратном порядке снятию вам нужно будет установить на новую колодку, для того чтобы ручник работал при поднятие его!

Установка:

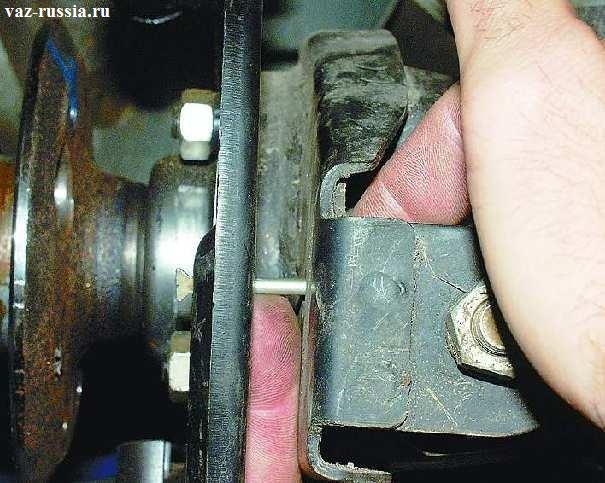

1) Прежде чем мы начнём, буквально несколько пунктов посвятим инструкции по установке стержня задней колодки, так вот если вы сняли этот стержень и не знаете его как установить на своё место, то первое что вам нужно будет сделать так это взять проволоку буквально на 20-30 см, вот к примеру что то наподобие такой которая указана на фото ниже: (На фото проволока уже привязана к стержню)

Примечание!
Установку данного стержня можно так же произвести и без проволоки, ну тогда это будет не удобно но всё же попробовать стоит если проволоки нет при себе, чуть ниже рассмотрены оба варианта!

2) Прежде чем дальше приступать к установке заднего стержня, посмотрите на фото ниже через какое отверстие его нужно вам будет засовывать туда.

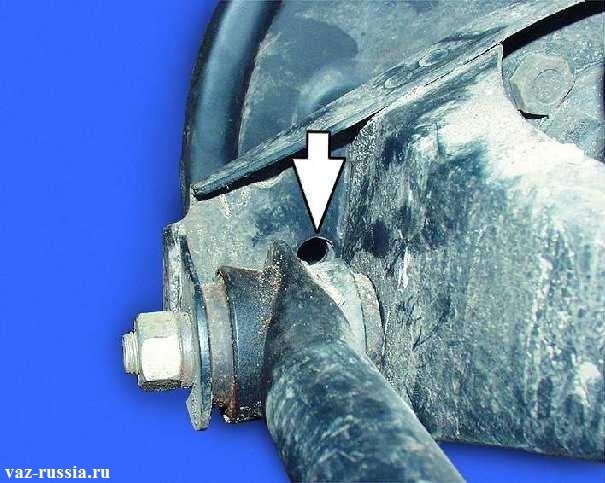

3) Теперь если у вас нету проволоки, тогда засуньте стержень в это самое отверстие которое указано стрелкой на фото выше и после чего поддерживая данный стрежень внизу рукой, просуньте его до самого конца пока он не войдёт в отверстие на щите тормоза.

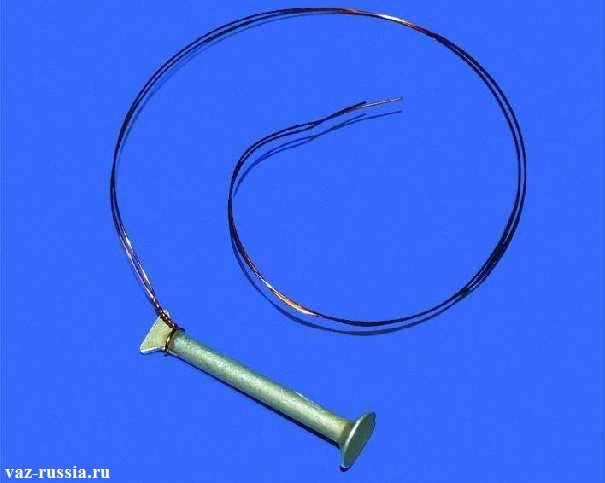

4) А в том случае если у вас всё же есть проволока, тогда на неё привяжите как показано на картинки в пункте 1 стрежень и после чего просуньте данную проволоку через оба отверстия, а именно через отверстие в кронштейна поперечно тяги (Отверстие это указано стрелкой в пункте 2), а так же потом просуньте её через отверстие в щите и потянув за один конец проволоки, засуньте стрежень на то место где он был установлен ранее, пример засунутого стержня показано на маленьком фото ниже.

Примечание!
Когда стержень будет установлен так как надо, сразу же после этого отвяжите и уберите проволоку чтобы не мешала!

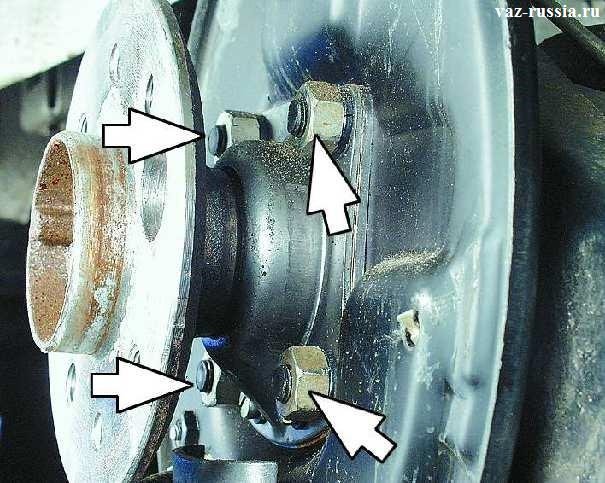

5) Следом когда стержень будет установлен на своё место (если вы его ранее снимали), перейдите к проверки подтянутости четырёх гаек которые крепят щиток тормоза к балке, если нужно будет то обязательно их подтяните, а момент затяжки этих гаек таков 41,6-51,4 Н·м (4,2-5,2 кгс·м).

Примечание!
Кстати эти гайки можно будет очень легко подтянуть проворачивая фланец, в общём этот самый фланец на фото ниже указан стрелой, он поворачивая, если вам будет надо поверните его до совмещения с самими гайками и после чего просунув через отверстия во фланце к примеру удлинитель с накидной головкой, затяните все гайки до нужного момента и да эти гайки нужно ещё закручивать крест-накрест, поэтому учтите это!

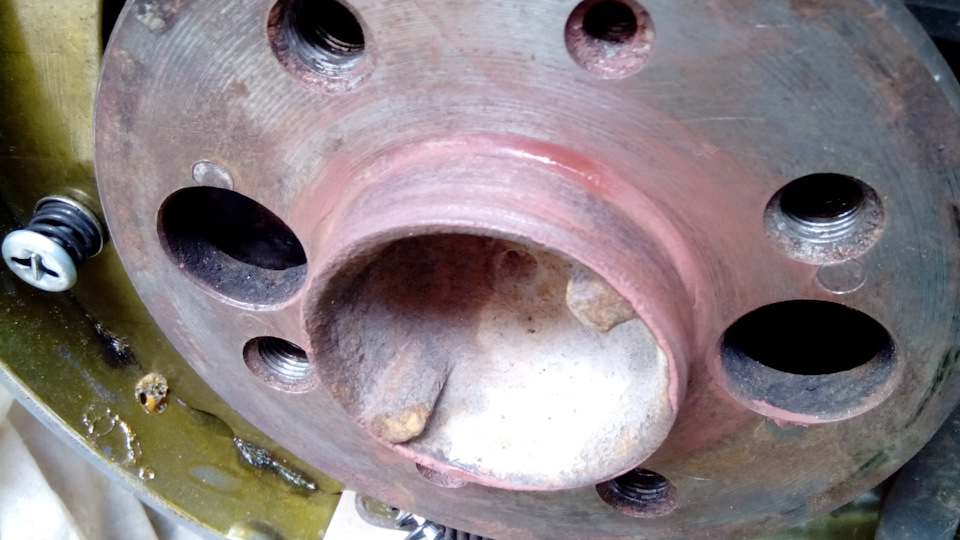

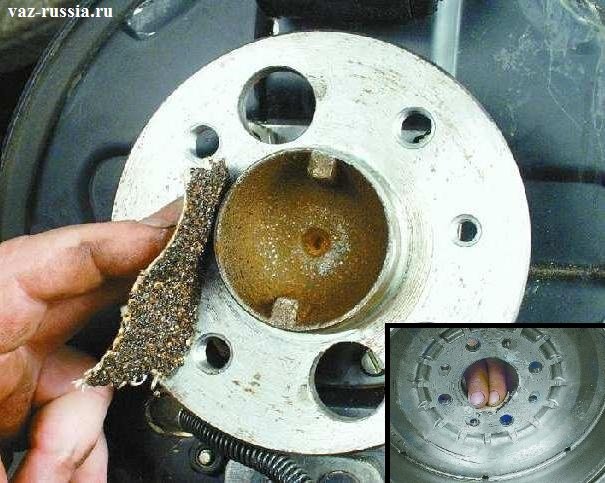

6) Теперь с помощью наждачной бумаги зачистите посадочную поверхность у самого фланца и тормозного барабана, кстати посадочная поверхность тормозного барабана указана пальцами человека на маленьком фото ниже.

7) Затем вам нужно будет проделать одну важную вещь, удалить буртик который за всё время использования барабана появился на нём, вить колодки постоянно тормозят об сам барабан и после этого металлическая часть колодки разъезжается и бывает то что появляется буртик и выходит за пределы самого барабана, так вот его нужно удалять, для этого ничего не ставя на свои места, возьмите в руки сам тормозной барабан и установите его на своё место, но только обратной стороной как показано на фото ниже и после чего закрепите его при помощи двух болтов которые его крепят.

Примечание!
Эту операцию нужно производить на вывешенных обоих задних колёсах, поэтому учтите это!

8) После чего заведите машину и не трогая ничего (Имеется ввиду педаль газа), включите первую передачу и задние барабаны у вас начнут понемногу крутиться.

Примечание!
Следите за тем чтобы машина на упала на землю, для этого под передние колёса в добавок можно будет подложить какие либо опоры!

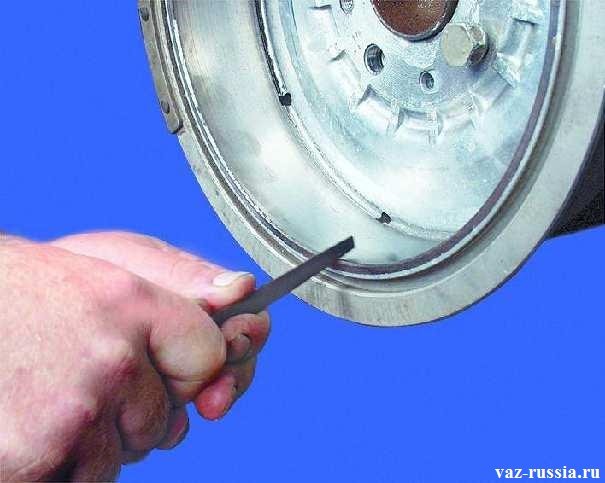

9) Когда барабаны начнут крутиться, при помощи напильника удалите излишний буртик который образуется со временем от выработки и после чего заглушите автомобиль и снимите данный барабан с него.

Примечание!
Когда будете удалять буртик, сильно на сам барабан напильником не жмите и удаляйте буртик только по окружной поверхности, на рабочую залезать не нужно!

10) Затем установите на своё место новую заднюю тормозную колодку в обратном порядке снятию.

Примечание!

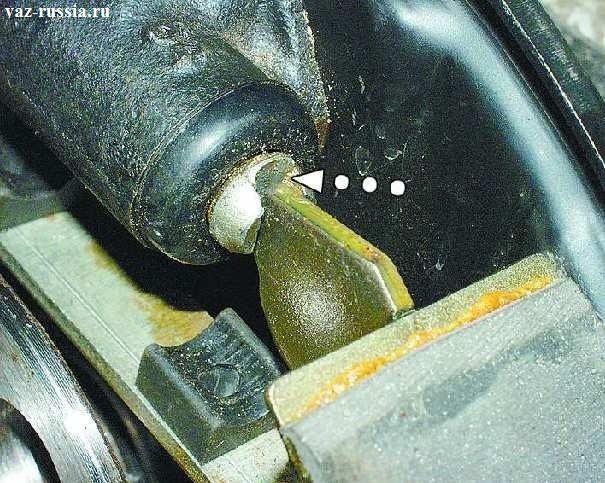

Проследите за тем чтобы нижняя часть колодки вошла в предназначенное для неё место, на фото ниже оно указано буквой А!

11) Следом установите распорную планку на своё место и проследите за тем чтобы прорезь которая присутствует на ней, вошла в заднюю колодку.

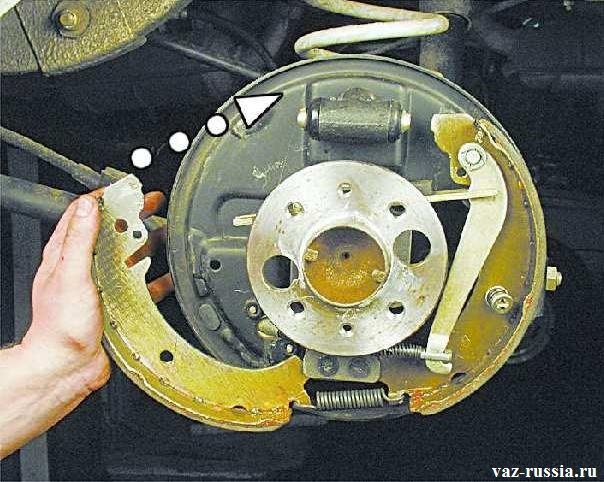

12) Теперь установите переднюю тормозную колодку на своё место в обратном порядке снятию, а так же не забудьте ещё установить при этом ещё и нижнюю пружину которая крепятся в нижней части к передней и задней колодки.

13) После чего установите на обе колодки верхнюю стяжную пружину (В самих колодках присутствуют прорези, в эти прорези и вставляйте верхнюю пружину), как это показано на рисунке чуть ниже.

Примечание!
Кстати проверьте ещё чтобы верхняя часть обеих колодок упиралась в отверстие, которое присутствует на заднем тормозном цилиндре!

14) И в завершение установите сам барабан на своё место, а после установки сядьте в автомобиль и нажмите несколько раз на педаль тормоза, чтобы поршни тормозных цилиндров встали в своё рабочее положение.

Примечание!
Да ещё кой что, когда поставите колесо на своё место проверьте крутнув его и при этом выставив автомобиль на нейтральную передачу, легко ли оно вращается или же нет! (Колесо должно будет крутиться легко)

После всех операций, как уже было сказано чуть ранее произведите замену тормозных колодок на другой стороне автомобиля, для того чтобы избежать заноса при резком торможении автомобиля!

А так же ещё в конце отрегулируйте ручной тормоз.

Замена передних тормозных колодок: этапы работы с фото

Всем привет!

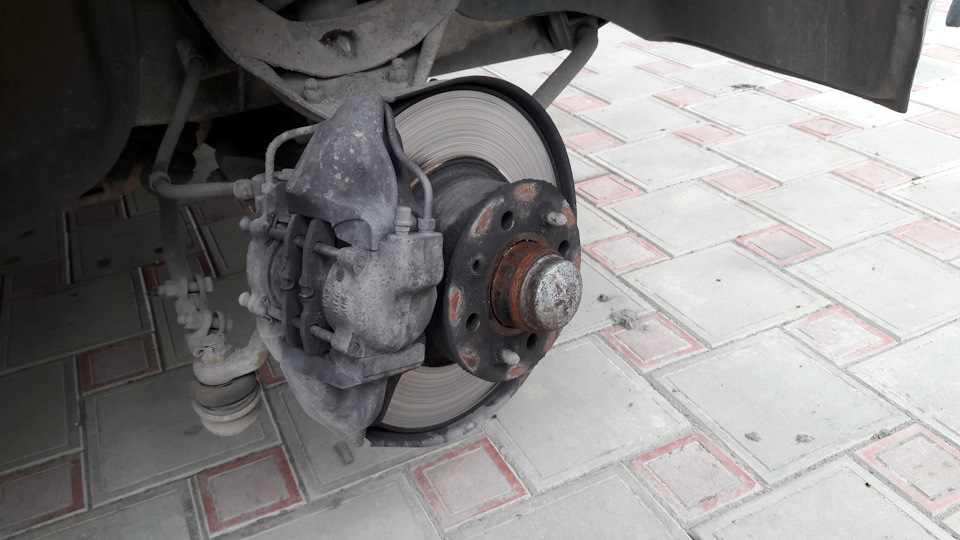

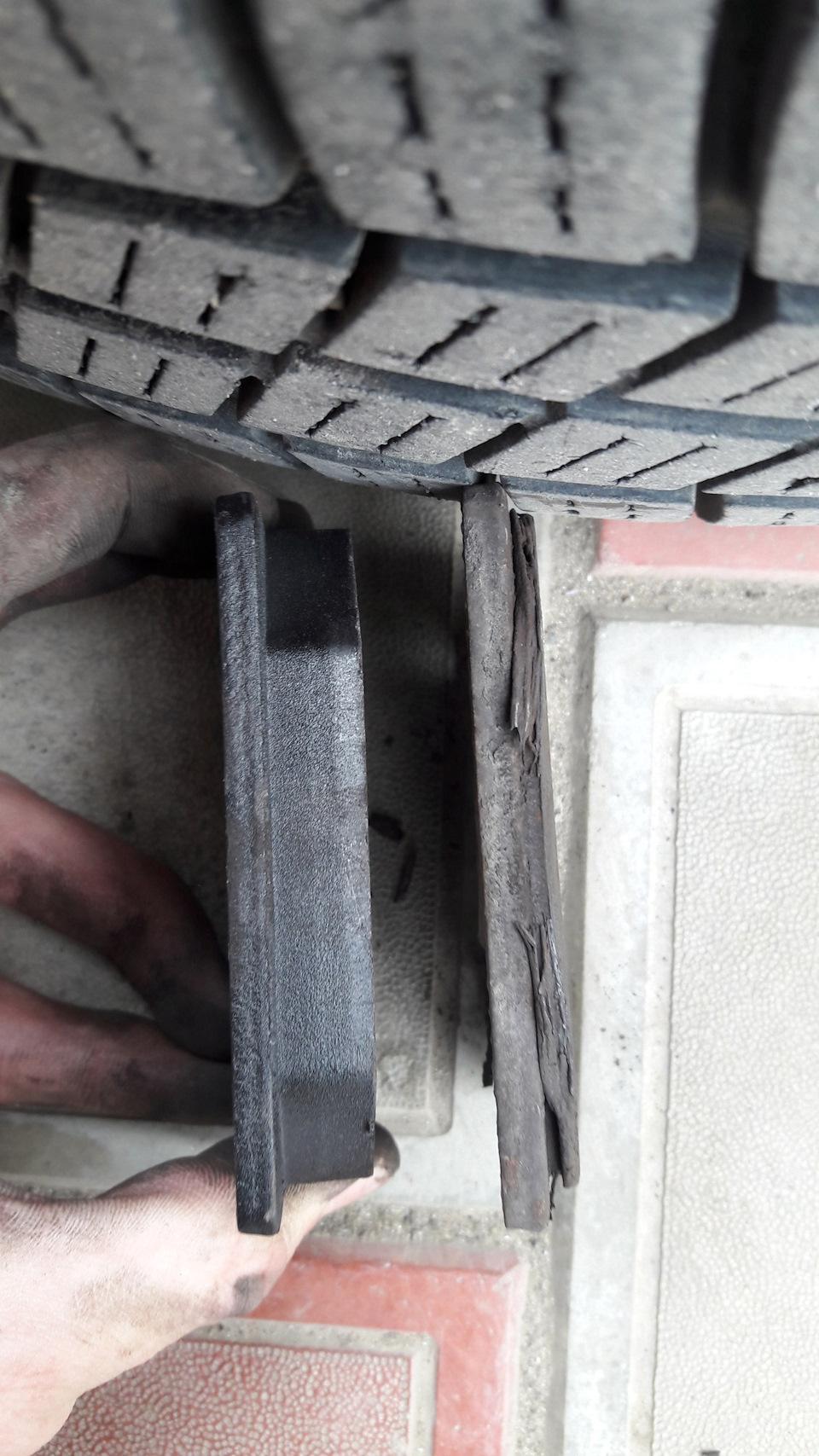

Последнее время появился странный шум при торможении на повернутых колесах. Не совсем понял, почему только на повернутых. Если бы это было всегда, то было бы понятно, что колодки стерлись в ноль. Но в любом случае я решил их поменять, т.к. делалось это довольно давно, а если не поможет, смотреть дальше.

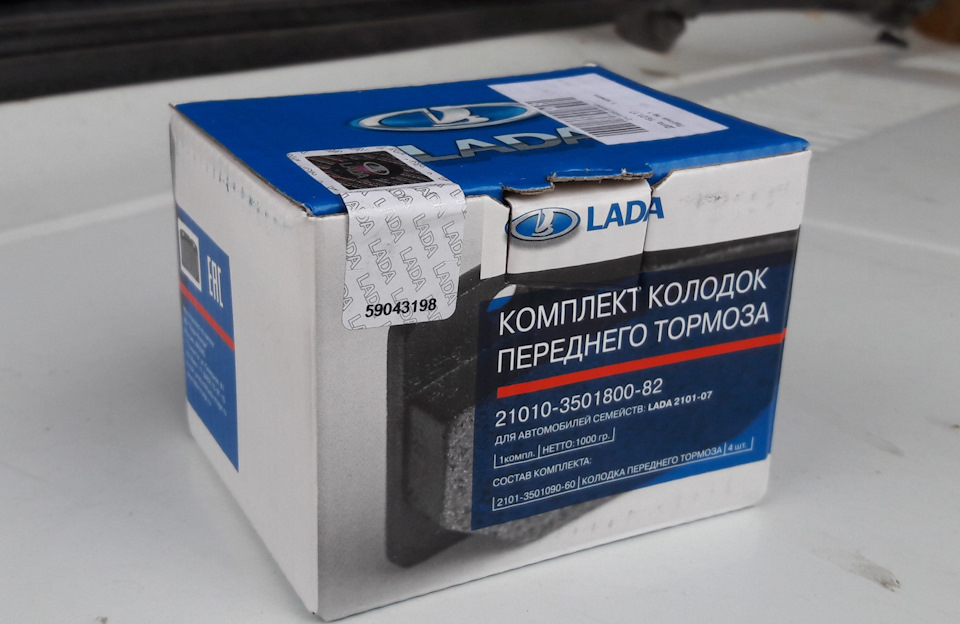

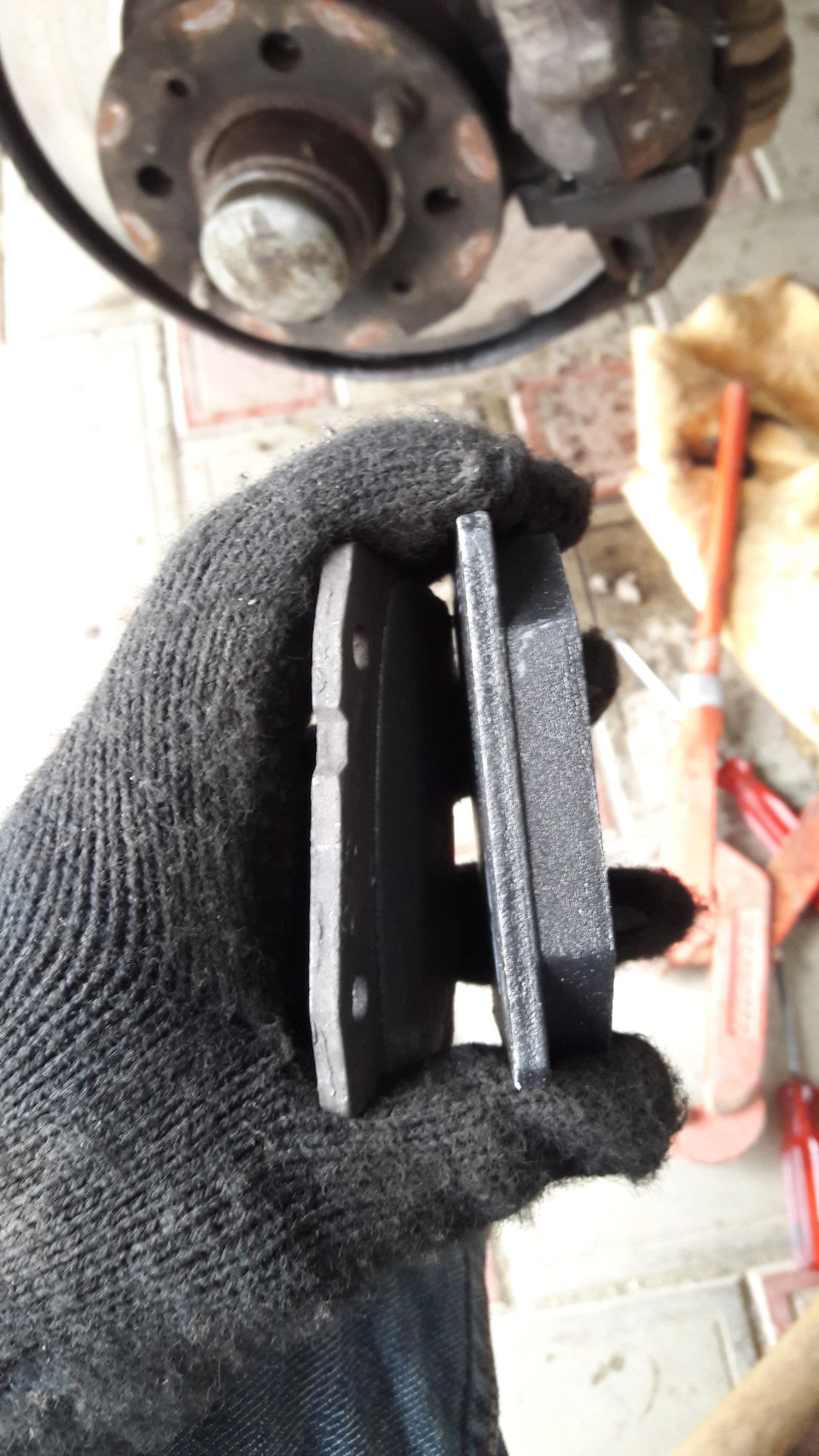

В чем мне нравится ВАЗ, так это очень дешевые детали. Передние тормозные колодки я купил за 300р. производства автоваз. На коробке есть различные наклейки, подтверждающие оригинальность.

Тормозные колодки

До этого менял задние тормозные колодки. С передними оказалось куда меньше проблем и вообще работа намного проще.
Снимаем колесо.

Заодно проверяю все рычаги, резики, сайленты. Вроде все ок.

Суппорт в сборе

Для снятия колодок нужно снять шплинты, фиксирующие напрявляющие. Затем вынимаем эти направляющие с помощью пассатиж. На правом колесе все получилось очень просто.

Чтобы вытащить колодки, нужно сжать суппорт. Делаю это с помощью газового ключа. После сжатия, колодки легко достаются руками. И вот что мы видим:

Новая и старая колодка

Видно, что колодка стерта, но не прям до металла. Хотя больше, чем рекомендуется — 4мм. Также смутило что скраю какие-то лохмотья.
В общем ставим новые. Т.к. они намного больше старых, нужно до конца сжать суппорт, чтобы их туда засунуть. Собираем в обратном порядке и идем к правому колесу.

Справа, как впрочем и всегда, появились проблемы. Не вытаскивалась одна из напрявляющих. Из-за грязи она закисла и “прикипела”. В помощь пришли wd-40, другая направляющая и грубая сила 🙂 Залил внутрь вдшку, дал постоять и откиснуть, затем с помощью другого штыря и молотка начал выбивать. Можно еще постучать с другой стороны, чтобы закисшую направляющую расшатать. В итоге все получается.
Достаем колодки и видим страшное:

Колодка стерта в ноль. Практически до металла. Вторая примерно также.
Интересно, почему различается износ справа и слева? Неравномерная работа тормозных циллиндров?
В общем ставим новые и все собираем.

Машина стала заметно лучше тормозить и ушел весь посторонний шум. В следующий раз не стоит так затягивать с этим делом и периодически проверять износ.

Всем ровных дорог и дешевого бензина.

Замена задних тормозных барабанов и колодок ВАЗ-2107 своими руками

Тормозные барабаны и колодки заменяют при их повреждении или износе рабочей поверхности. Тормозной барабан заменяют новым если его внутренний диаметр равен или больше 251 мм. Тормозные колодки заменяют новыми при толщине накладок равной или меньше 1,5 мм.
Кроме того не допускается замасливание, нарушение соединения с основанием, сколы, неравномерный износ и другие дефекты. Колодки заменяют только комплектом с обоих сторон автомобиля.
Для проверки остаточной толщины колодок на задней стенке тормозного щита имеется инспекционное отверстие под заглушкой.

Для работы нам потребуются:
— Ключи на 7, 8, 10, 17, отвертка, бородок, монтажные лопатки, напильник, молоток, пассатижи
— Металлическая щетка, наждачная бумага, ветошь
— Штангенциркуль
— Два длинных болта М8
— Комплект новых колодок и тормозных барабанов, ремкомплект опорных стоек колодки, распорных пружин при необходимости
— “Жидкий ключ”, графитовая, медная или смазка ЛСЦ-1

Перед работой задние колеса автомобиля необходимо вывесить, зафиксировать автомобиль на месте упорами, рычаг привода стояночного тормоза опустить вниз до упора.
Снимаем колесо, зачищаем от грязи, обрабатываем “жидким ключом” два штифта крепления и фланец полуоси. Отворачиваем штифты и снимаем барабан.

Если барабан не снимается усилием рук, то вворачиваем два болта М8 в резьбовые отверстия барабана и равномерно спрессовываем барабан с фланца полуоси, простукивая его резиновым молотком или через деревянную проставку.
Отсоединяем конец верхней стяжной пружины от передней тормозной колодки, затем от задней колодки и снимаем ее. Снимаем нижнюю стяжную пружину.
Нажимаем на верхнюю чашку прижимной пружины, проворачиваем ее на 90° и снимаем пружину с нижней чашкой, при замене также вытаскиваем стержень. Снимаем переднюю тормозную колодку, распорную планку, а затем аналогично заднюю колодку, отсоединяем наконечник троса привода стояночного тормоза от рычага привода.
После снятия всех деталей очищаем тормозной механизм от грязи и продуктов износа.

Осматриваем состояние защитных колпачков рабочего цилиндра, возможные течи, износ элементов тормозного механизма. Замеряем толщину каждой накладки в нескольких местах — в любом месте она должна быть не менее 1,5 мм.

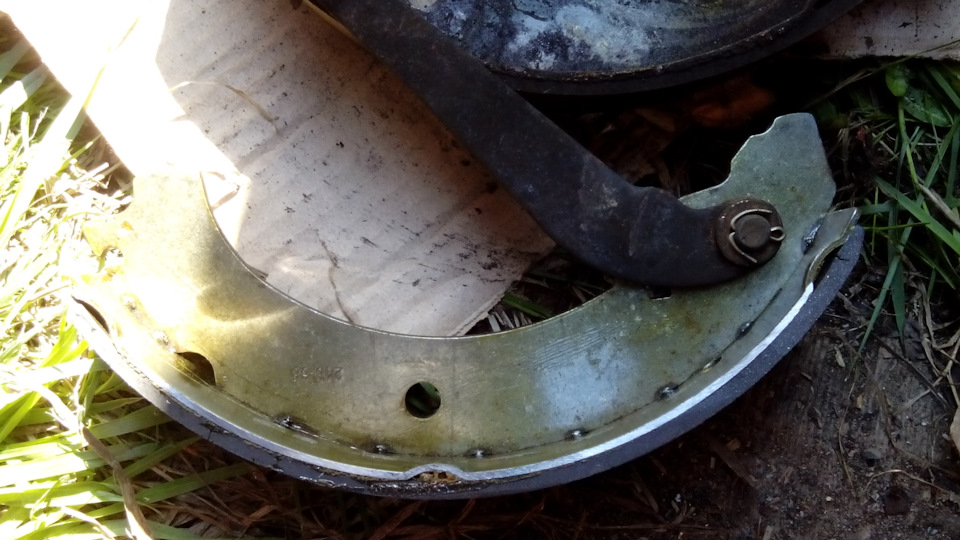

Для замены задней тормозной колодки необходимо перенести рычаг привода стояночного тормоза на новую колодку.

Собираем тормозной механизм с новыми элементами в обратной последовательности.

Смотрим, чтобы концы колодок входили в гнезда на поршнях сверху и тормозном щите снизу, опорные стойки колодок были зафиксированы в нужном положении.
Зачищаем посадочные поверхности фланца полуоси металлической щеткой или наждачной бумагой. Смазываем посадочный поясок фланца полуоси и посадочное место барабана медной, графитовой смазкой или смазкой ЛСЦ-1.

Устанавливаем новый тормозной барабан на место, центрируем бородком по монтажным отверстиям и затягиваем штифты с умеренным усилием, резьбу штифтов также желательно смазать.

Если барабан не надевается на колодки, сведите их, уперев две монтажные лопатки в отбортовку тормозного щита. Необходимо учесть, что при этом уровень тормозной жидкости в бачке может подняться.
Если после этого монтаж все еще затруднен, то ослабьте натяжение заднего троса привода стояночного тормоза.
Нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение. Установите на место колесо и проверьте легкость его вращения. Заново отрегулируйте натяжение троса стояночного тормоза. Со временем, после притирки деталей, данную операцию необходимо будет повторить.

Небольшое видео процесса:

Удачи на дорогах!

Видео по теме

Замена передних тормозных колодок ВАЗ:
