Термостат Пежо 307: признаки неисправности, снятие и замена

Как работает термостат

Благодаря этому можно добиться таких показателей как: снижение токсичности выхлопных газов автомобиля и продления срока службы двигателя. После окончательного нагрева двигателя до температуры 95 градусов, происходит открытие термостата, и поступление начинается поступление горячей жидкости внутрь радиатора.

Теперь понятно, для каких целей нужен термостат на транспортном средстве и почему без него невозможно обойтись. При появлении первичных признаков его поломки, ему требуется немедленная замена. Как определяется, неисправность термостата? Для этого можно воспользоваться так называемыми «народными» способами проверки.

Для этого нужно открыть капот автомобиля при горячем силовом агрегате и выключенном автомобиле. Затем очень аккуратно, чтобы не получить ожог дотронуться до нижнего шланга, а потом до верхнего шланга, закрепленных на радиаторе (это резиновые шланги черного цвета, у которых диаметр до 5 см, с металлическими хомутами на концах). Если они являются горячими, значит все в норме.

Если один шланг холодный, это, скорее всего, означает, что термостат закрыт, что препятствует поступлению в радиатор охлаждающей жидкости. В данном случае потребуется срочная замена этого прибора.

Другим признаком, которым характеризуются неисправные термостаты, является слишком долгий прогрев транспортного средства. Если автомобиль находится в «пробке», его рабочая температура будет нормальной. При движении автомобиля с большой скоростью двигатель начинает перегреваться.

Цена термостата обычно определяется маркой производителя вашего автомобиля. Для российских моделей его стоимость составляет примерно пятьсот рублей, для иномарок она соответствует нескольким тысячам рублей.

Нами было выяснено, для каких целей необходим термостат на автомобили, а также изучены способы его проверки на работоспособность. Теперь получив эти знания, можно избежать необходимости проведения дорогого ремонта. Лучше всего менять это устройство вовремя или раз в два года, или же при появлении самых первых признаков его поломки.

Когда необходима замена

Как правило, замена может не потребоваться в течение срока службы автомобиля. Однако неисправность всегда возникает непредсказуемо.

Определить проблему можно по симптомам:

1. Если датчик температуры охлаждающей жидкости на Пежо 308 неисправен, температура, указываемая на приборной панели, будет отображаться некорректно. В результате должен загореться индикатор, свидетельствующий о перегреве или переохлаждении двигателя.
2. Когда детектор перестанет работать, это неизбежно скажется на работе мотора. Это может привести к потере мощности, мутным или зловонным выхлопным газам или невозможности запуска двигателя.

Датчики бывают разные: встроенные и внешние.

Какие бывают неисправности термостата, их признаки и причины

Неисправность одного из основных узлов системы чаще всего связана с износом или коррозией некоторых элементов. На начальном этапе подобных деформаций, изменения незаметны, а потом случается так, что клапан завис в открытом или закрытом положении. Иногда встречается неполное открытие клапана. При этом автовладелец может не сразу заметить неисправность, потому что симптомы открытого термостата возникают только при небольшом морозе, когда прогрев ДВС идёт долго.

Если клапан термостата заклинило полностью в закрытом положении, то движок может перегреться даже при отрицательной температуре окружающей среды. Требуется незамедлительно заменить термостат на новый.

Если открытие термостата происходит очень рано, то это может указывать на бракованное изделие или самодельное, или устройство просто не подходит для вашей модели автомобиля.

Если клапан термостата заклинило наполовину или в полностью открытом состоянии, то ДВС будет долго прогреваться до рабочей температуры. А в зимнее время двигатель вообще не прогреется, да и печка греть совсем не будет. Отмечу, что если детали исправны, то при нуле двигатель прогреется до рабочей температуры за 5-7 минут.

Автомобильный термостат может быть некачественным изначально. В этом случае открытие клапанов происходит несвоевременно. Такое нарушение не опасно, но может бить по бюджету из-за увеличения расхода топлива. Чтобы суметь вовремя диагностировать проблему надо знать, какие типы поломок существуют и как проводить тестирование самостоятельно.

Причины неисправностей термостата:

1. Появление накипи на металлических деталях, штоке. Это происходит из-за плохого качества охлаждающей жидкости либо несвоевременной её замены. Накипь затормаживает работу клапанов и штока, что приведёт к некорректной работе термостата.
2. Вибрационные разрушения. Как правило это появляется при использовании некачественных или бракованных термостатов. В таких устройствах плохо завальцованы соединения и стыки, а также плохая герметизация медного цилиндра.
3. Деформация резинового уплотнителя. Чаще всего это происходит из-за высоких температур, которые вызывают в резине протечки или трещины. Также перегревается мембрана между штоком и наполнителем.

Перечислю признаки неисправностей термостата:

1. ДВС постоянно перегревается – стрелка на приборной панели всё время находится в красной зоне. Это означает, что антифриз не проходит к радиатору.
2. ДВС плохо прогревается, а при повышенных нагрузках он очень быстро перегревается. Это указывает на то, что клапаны заклинило в среднем положении, в результате чего только небольшое количество охлаждающей жидкости попадает в радиатор, чего, разумеется, недостаточно для охлаждения мотора при высоких нагрузках.
3. Слишком долго прогревается движок. Это значит, что открыт патрубок к радиатору, из-за чего антифриз постоянно охлаждается и не даёт силовому агрегату прогреться до рабочей температуры.
4. Стрелка температуры двигателя после остановки поднимается, а при движении – падает.
5. Нижний патрубок становится тёплым после 3 минут работы движка. Это означается, что термостат открыт постоянно.
6. Нижний патрубок холодный, но стрелка указывает на перегрев мотора (ДВС при этом работает долгое время). Это означает, что термостат заклинило в закрытом положении. Исключение – поломка датчика вентилятора радиатора.
7. Дополнительные признаки: печка в салоне дует прохладным воздухом, снижается динамика авто, увеличивается расход бензина.

Самое опасное – это моментальный перегрев двигателя в жаркое время года, что приведёт к его поломке. А если двигатель не выходит на рабочую температуру, то повысится износ узлов и ухудшится эффективность моторного масла.

Выбор термостата

Как говорят французы: «Все что сделано у нас – это качественный продукт», но как показывает практика это не всегда так. Конечно, частично виноваты производители, которые допускают выход на рынок подделок, но так не всегда, иногда бывает ещё – заводской брак.

Оригинальный артикул

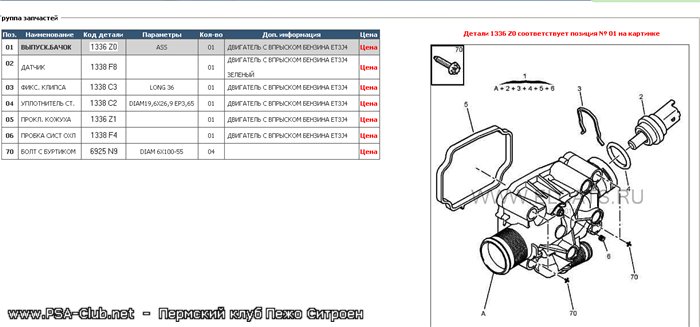

1336.Z0 – оригинальный каталожный номер термостат Пежо 307. Применяемость данного устройства достаточно широкая. Этот термостат устанавливается на целый ряд автомобилей Ситроен и Пежо. Средняя стоимость запасной части составляет 3000 рублей.

Аналоги

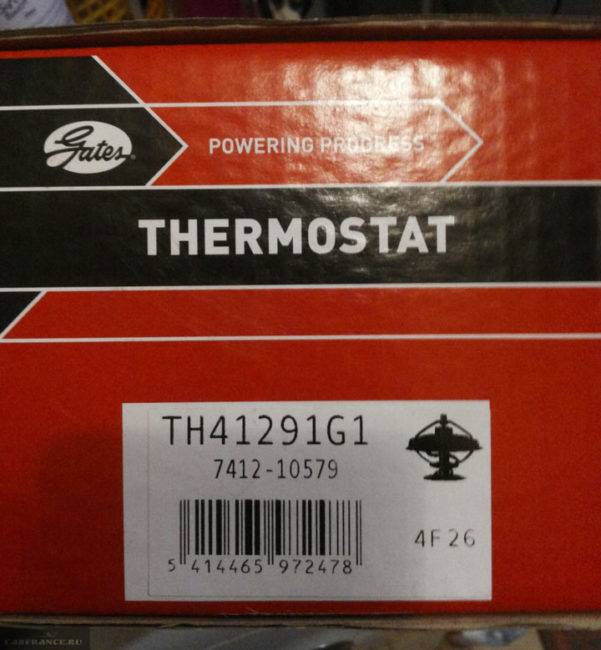

TH41291G1 — не оригинальный термостат.

Кроме оригинальной детали, на отечественном автомобильном рынке можно найти достаточно большое количество аналогов разных производителей, по разной цене.

Главное отличие от оригинала состоит в толщине прокладки. На оригинальной детали она толще!

Процесс замены термостата на Пежо 307

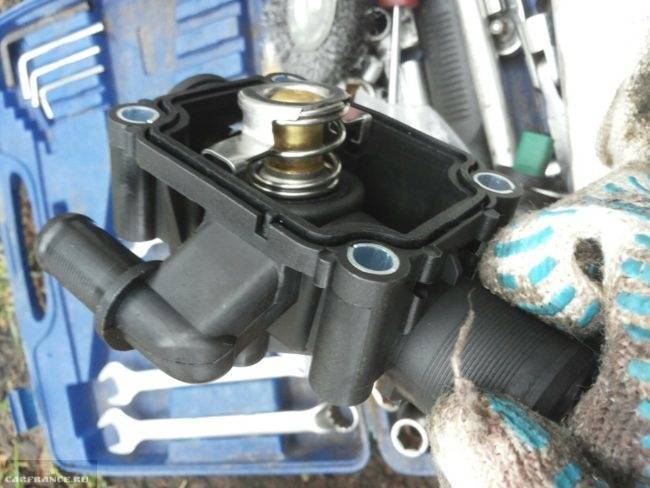

Сравнение старого и нового термостата.

Прежде, чем преступить непосредственно к самому процессу, необходимо понимать, что провести замену термостата на Пежо 307 – не так уж и легко, как кажется на первый взгляд.

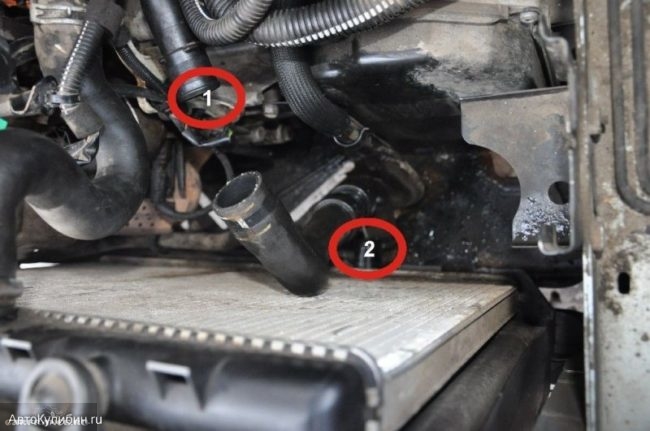

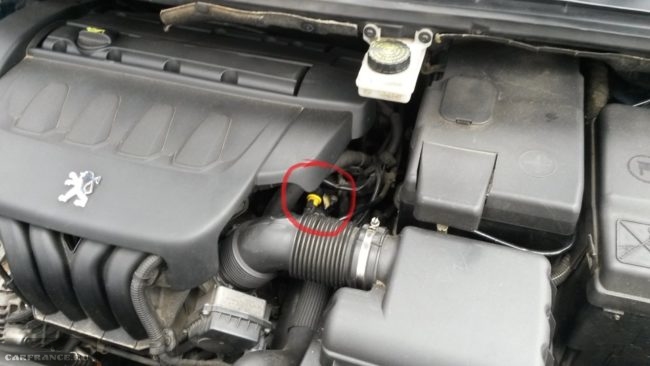

Месторасположение термостата.

В отличие от советского автопрома на французском автомобиле, провести элементарную операцию оказалось не так и просто. Итак, рассмотрим, последовательность действий:

1. Берём ёмкость и сливаем всю охлаждающую жидкость. Стоит обратить внимание на качество тосола (антифриза). Если он имеет мутный цвет, то рекомендуется его заменить.


   Сливаем жидкость с системы охлаждения

2. Под капотом находим штуцер сброса воздуха с системы охлаждения. На отверстие штуцера устанавливаем патрубок.

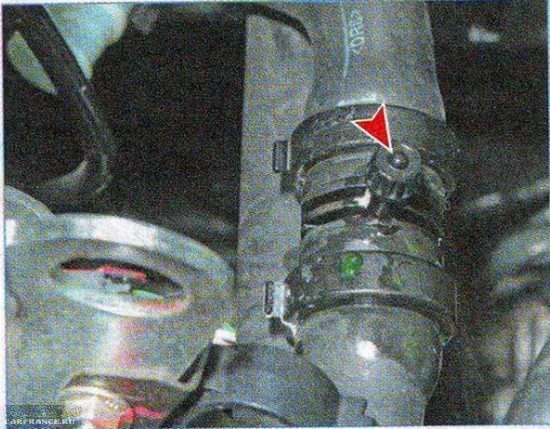

   Расположение штуцера для сброса воздуха

3. На следующем этапе заводим мотор, а в расширительный бак льём дистиллированную воду. Лить необходимо до тех пор, пока вода не польётся с установленного патрубка.


   Штуцер, куда необходимо вставить трубку

4. Чтобы заменить термостат необходимо снять воздушный фильтр.



   Снимаем воздушный фильтр, чтобы добраться до термостата.

5. Снимаем хомут верхней трубки радиатора.

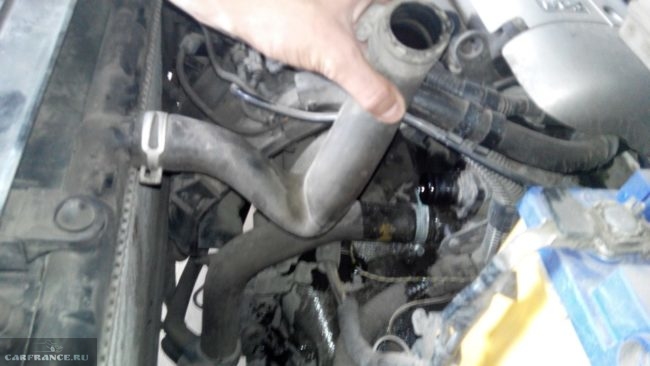

   Снимаем верхний патрубок радиатора, чтобы было легче добраться до термостата

6. Теперь, когда добрались непосредственно до термостата, его можно демонтировать изделие.

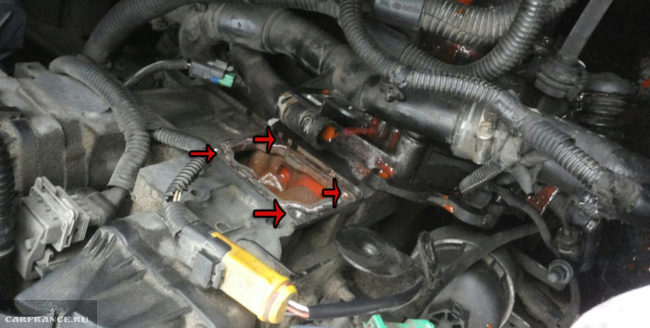

7. Выкручиваем 4 винта крепления, снимаем термостат и отсоединяем трубку, ведущею к печке.


   4 болта отмечены стрелочками

8. С самого термостата необходимо снять регулятор печки и уплотнительную резинку.
9. Устанавливаем новое изделие, при этом заменив прокладку и установив регулятор.
10. Остальная сборка проводиться в обратной последовательности.
11. Не стоит забывать залить охлаждающую жидкость, чтобы не нажить ещё больших проблем.

Замена термостата на автомобиле Пежо 308

Самое пожалуй сложное где приходилось менять термостат — это в Пежо 308, так как он там расположен в корпусе и имеет не очень удобное расположение. Ко всей сложности снятия и установки добавляется такой момент, что подбирать корпус термостата необходимо строго по VIN номеру автомобиля, так как вариантов исполнения термостата несколько, включая разновидности крепления шлангов отопителя.

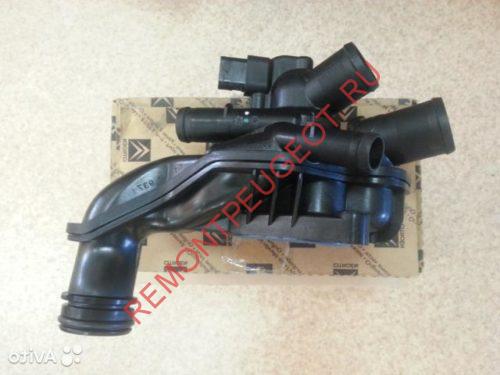

Замена корпуса термостата — Пежо 308 с двигателем EP6

Необходимый инструмент для замены:

• Утканосы или пассатижи.
• Шлицевая отвертка.
• Головка на 8, 10 с маленькой трещоткой и удлинителем.
• А так же головка звездочка для откручивания шпильки.

На первом этапе необходимо слить антифриз из системы охлаждения по максимуму, для этого есть несколько вариантов:

1. Слить классическим образом через нижний патрубок радиатора охлаждения.
2. Слить посредством продувки.

Классический метод

Для этой процедуры необходимо поднимать автомобиль и снимать защиту, что  б сохранить слитый антифриз. Если вы купили новую охлаждающую жидкость и у вас нет возможности поднять автомобиль, то до нижнего патрубка возможно подлезть сверху через моторный отсек. В таком случае всю жидкость сливаем в тазик откручивая хомут на нижнем патрубке отверткой, ключиком на 7 или маленькой головкой с трещоткой.

Метод с продувкой

• Для  начала замены потребуется слить антифриз из системы охлаждения. Для этого берем чистую пластиковую канистру и отрезаем горлышко, для того что б в нее можно было вставить верхний патрубок, который подходить к радиатору.
• Откручиваем крышку расширительного бочка.
• Снимаем воздушный резонатор и воздушный патрубок.
• Пропихиваем пластиковую канистру между радиатором и коробкой передач.
• Снимаем верхнюю трубку с радиатора и сливаем антифриз в канистру, будьте готовы из радиатора тоже немного сольется охлаждающей жидкости.
• Вставляем в расширительный бачек воздушную продувку и выдавливаем в канистру весь оставшийся антифриз.

Далее снимаем аккумулятор, как его снять описано в этой статье. Под аккумулятором расположена пластиковая подставка, ее необходимо так же снять.

Откручиваем  патрубки от корпуса термостата (Внимание возможно будут сливаться остатки антифриза)

Отстегиваем шланги отопителя, один шланг от трубки радиатора печки, а второй непосредственно от самого корпуса термостата. Так же отключаем все электрические разъемы.

Далее откручиваем крепление самого корпуса, А это:

• Два болта с головкой на 8
• Верхнее крепление гайкой на 10

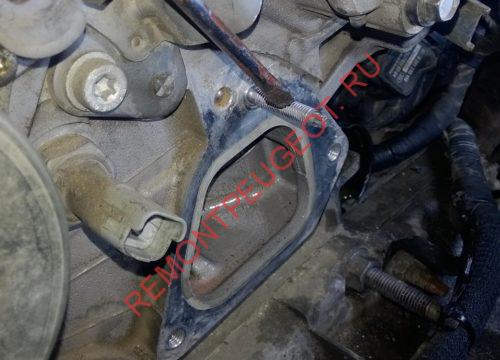

Извлекаем два болта, откручиваем гайку на 10 верхнего крепления и обязательно выкручиваем шпильку, для удобства извлечения корпуса термостата. Там нужна головка звездочка совсем небольшого размера (сори, точно не помню размер головки)

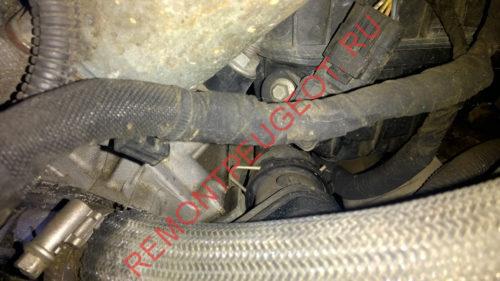

Но и это не самое сложное в этой процедуре, а самое что ни наесть противное в снятии этого корпуса термостата на двигателе EP6, то это извлечение скобки, (гениально придуманной инженером технологом, будь он неладен) с патрубка который идет на помпу (водяой насос), ниже фото этой скобки.

Извлечь эту скобу возможно думаю только утканосами и то, будьте осторожны и не уроните ее.

Если все манипуляции с извлечением скобы удались, то извлекаем корпус термостата вместе с одним шлангом отопителя (этот шланг у печки находиться сверху, а на корпусе термостата находиться как нижний), его мы переставим со снятого корпуса на новый уже вне автомобиля.

На турбированных версиях двигателя EP6 есть еще один шланг который направляется на охлаждение турбины, но его вы стазу увидите и снимете без проблем с помощью разжимания самозажимного хомута пассатижами или опять же утканосами.

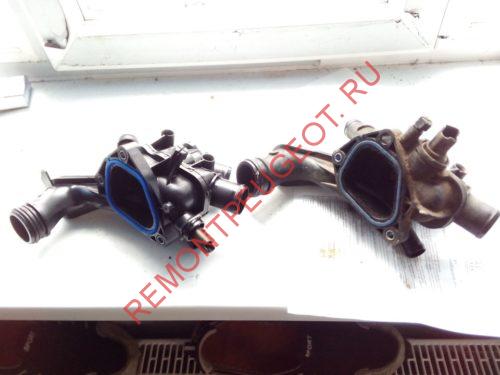

При установке нового корпуса термостата обратите внимания на датчик температуры, возможно на некоторый модификациях изменили его меторасположения и вам потребуется переносить или удлинять электрический провод с разъёмом.

После установки, все прикручиваем и собираем в обратной последовательности и конечно же заливаем антифриз в расширительный бачек. Для удобства прокачки, приподнимите верхний шланг радиатора в месте сгиба, так как через него не пройти оставшемуся воздуху из системы охлаждения. Следующим этапом прогрейте двигатель до включения вентилятора на радиаторе.

Вот примерно так можно произвести замену корпуса термостата своими руками.

Термостат Пежо / Ситроен на двигателе 1,6 л: процедура ремонта

Аналог к этой детали : производитель- ” Wahler ” ( N детали 410705.89D ) ,  отзывов по работе пока нет.
Как выглядит оригинал- смотрите ниже

Используется на Citroen:BERLINGO,C2,C3,C4,XSARA PICASSO / Peugeot:1007,206,207,307,307 new,308,Partner

Опишу процедуру ремонта – может кому пригодится.
Стоимость ремонта: 2 р. за резинку + суперклей 14 р. = 16 руб.
Ну начинаем с того, что снимаем аккумулятор, откручиваем и снимаем воздушный фильтр..
Я это не фоткал, думаю ничего сложного там нет, да и не раз уже описывалось наверное..
Сливаем антифриз;

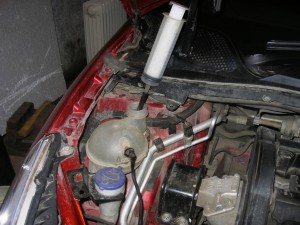

Я слил (или высосал) его при помощи большого шприца и шланга опущенного через расширительный бачек далее по шлангу вниз, в несколько этапов.

далее, антифриза осталось совсем немного, грамм 200, его я слил в маленькую банку через нижний шланг радиатора.

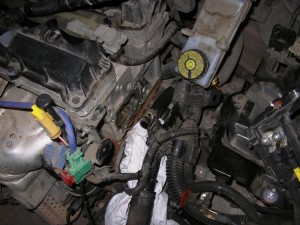

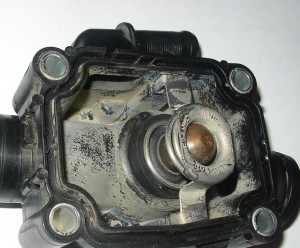

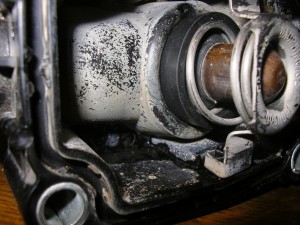

Откручиваем и убираем все что нам мешает добраться к термостату, снимаем термостат. Конечно если есть  специнструмент для автосервиса , то проблем меньше. Теперь собственно сама процедура разборки и ремонта темостата.В автомагазине я приглядел что мне может подойти взамен развалившейся резинки, это оказался пыльник с тормозных цилиндров классики, на нем номер 2101-1602550;

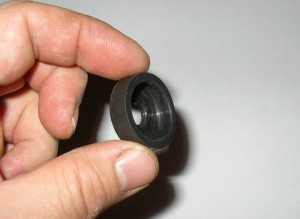

почему его? ну во первых он натянулся на термостат просто отлично, толщина резины примерно одинаковая с той что была ранее на термостате, ну и само качество резины к высоким температурам подходит более чем надо т.к. он стоит на тормозных цилиндрах, а температура от колодок и барабана при торможении на-а-а-амного выше чем температура ОЖ двигателя.

На всякий случай я этот пыльник немного поварил в кипятке, потом достал и потянул, как бы проверить какая стала резина.

Она практически не изменилась, ни мягче ни жес

тче, т.е. то что нам и надо!!!

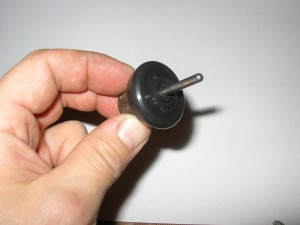

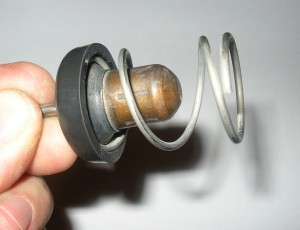

Идем далее…натягиваем его на термостат

вставляем пружину (внутри резинки есть паз по кругу, поэтому он за все это дело и цепляется);

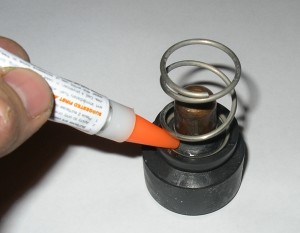

и на всякий пожарный я залил его по кругу суперклеем;

далее собираем все на место;

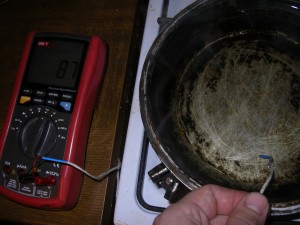

после всего этого я решил попробовать как все это заработает. Градусника до 100* у меня нет, но есть тестер с термопарой, им и измерял температуру;

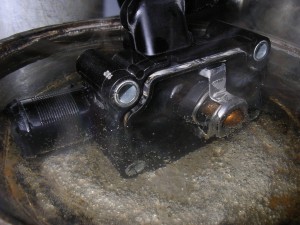

довел температуру до 95 *С, термостат начал движение примерно 92*С может и раньше это трудно уследить, то что нам и нужно. При 95* он открылся уже ощутимо;

по мере остывания, он закрылся;
Когда закрылся, попробовал дунуть со стороны патрубка – держит намертво

Видео «Меняем термостат на моторе NFU TU5JP4»

На примере автомобиля Citroen ознакомьтесь с процессом замены устройства

Выводы

Заменить термостат системы охлаждения на Пежо 307, как оказалось не так уж и просто. Он находится под воздушным фильтром и, чтобы добраться до него придётся немного попотеть. Конечно, нет ничего сложного, чтобы демонтировать воздушный фильтр и патрубок.

Стоит понимать, что термостат на Peugeot 307 рекомендуется менять вместе с корпусом, поскольку деталь пластиковая и по ней может выработаться износ, который приведёт к течи.

К выбору запасной части стоит подойти тщательно, поэтому многие владельцы этого автомобиля рекомендуют устанавливать оригинальную деталь.
