Регулировка клапанов Рено Логан 1

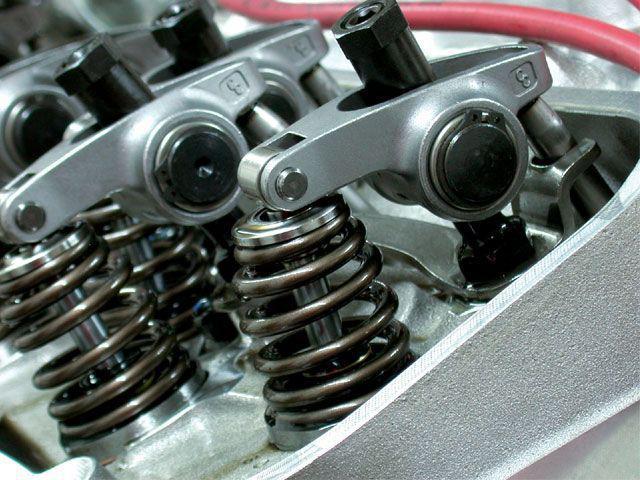

Что даёт регулировка клапанов

Зазоры клапанов – расстояние между регулировочным болтом и приводным стержнем. Специалисты Renault оставляют зазоры для компенсации теплового расширения металлических деталей газораспределительного механизма.
Неправильно отрегулированные клапаны ускоряют износ деталей. При увеличенном зазоре клапана уменьшается мощность двигателя — цилиндр не заполняется топливом в достаточной мере.

Уменьшенный зазор клапана приводит к утере КПД горения топливной смеси из-за неполной компрессии. Возможно обгорание сёдел и появление нагара. Впоследствии потребуется ремонт ГРМ.

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Для чего нужны зазоры

В целях компенсации теплового расширения металла в системе газораспределительного механизма задаются технологические допуски между приводным стержнем и регулировочным болтом.

Любые отклонения от норм приводят к повышенному износу деталей.

Отчетливый стук в моторном отсеке на холостом ходу в полный голос заявляет владельцу о необходимости корректировки зазоров.

Несоответствие размеров в сторону увеличения не даст полностью открыться клапану, и, как следствие, цилиндр плохо заполнится дозой горючей смеси и мощность мотора упадает.

При уменьшенном зазоре также теряется КПД из-за неполной компрессии, седла обгорают и появляется нагар, что может повлечь незапланированный ремонт ГРМ.

Юстировка должна выполняться на холодном двигателе.

Металл под действием тепла расширяется, что учитывается при разработке любых сложных узлов. Компенсация подобного расширения необходима и в механизме ГРМ двигателя 1.4 л Рено Логан, чего удается достичь за счет специальных допусков между болтом для регулировки и стержнем привода. Отклонение зазора от положенного параметра ведет к ускоренному износу деталей.

Первым свидетельством проблем с клапанами Логана считается появление стука двигателя на ХХ. В такой ситуации рекомендуется отрегулировать зазоры и настроить их с учетом рекомендации производителя. Последствия отклонения могут быть фатальными для силового узла:

• Превышение параметра приводит к невозможности нормальной работы клапана — ему не удается нормально открыться, из-за чего в камеру сгорания попадает недостаточный объем топливно-воздушной смеси. Итог — уменьшение КПД 8-клапананного двигателя.
• Снижение показателя также приводит к падению мощности из-за недостаточной компрессии. Кроме того, при таких обстоятельствах клапан обгорает, на его седле возникает нагар, из-за чего требуется восстановление ГРМ. Своевременная регулировка клапанного механизма на Логане позволяет избежать подобных проблем.

Чтобы правильно отрегулировать зазоры, все мероприятия рекомендуется выполнять на холодном двигателе.

Измерения производится с помощью специальных щупов.

Как следствие, результатом нарушения регулировки может быть:

• Быстрый выход из строя механизма двигателя Рено Логан.
• Уменьшение мощности силового агрегата.
• Потеря КПД мотора из-за неполного сгорания топливной смеси в камере сгорания.
• Появление нагара и прочие проблемы.

Игнорирование неисправности неизбежно ведет к повышенным затратам, связанным с необходимостью дорогостоящего ремонта.

Нормы зазоров для двигателей “Рено Логан”

Французский автопроизводитель рекомендует устанавливать зазор от 0,1 до 0,15 мм для каждого впускного клапана. Для выпускных нормы составляют от 0,25 до 0,3 мм. Если выполнялась замена всех клапанов, тогда необходимо выставить притирочные зазоры. Они должны быть от 0,20 мм до 0,25 мм.

Когда нужно делать регулировку на Renault Logan

Визуально определить величину теплового зазора достаточно сложно, так как разница отрезов изменяется в десятой доле мм. Расстояние обычно определяется посредством специального щупа с шагом в 0.05 мм, что позволяет соблюдать высокую точность регулировки. Величина зазора для впускного и выпускного клапана отличается, так как выпускной клапан нагревается быстрее.
Опытные мастера знают конкретные значения зазора, который требуется для выполнения регулировки. Однако без специального оборудования и соответствующих навыков выполнить регулировку клапанов достаточно сложно.

Необходимые инструменты и знания

• пассатижи;

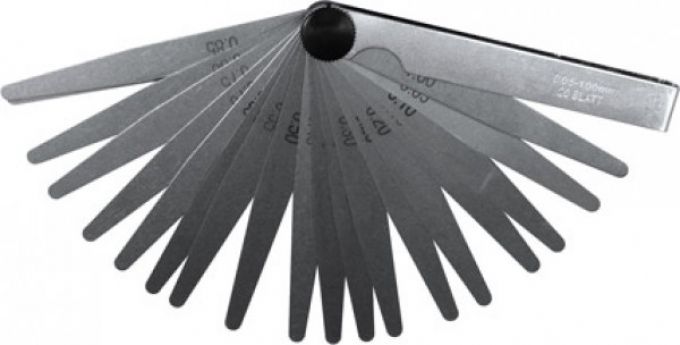

• комплект щупов;
• ключ рожковый на «13»;
• ключ баллонный на «10»;
• отвертка.

Периодичность регулировки по рекомендации производителя составляет каждые 100 000 км пробега. Но практика показывает, что эти цифры следует сократить до 60 тыс. км. Стоит заметить: использование газа в виде топлива быстрее сажает седло, поэтому в этом случае специалисты советуют корректировать размеры каждые 30 тыс. км пробега.

Нормы зазоров находятся в пределах:

• впускные – 0,10-0,15 мм;
• выпускные – 0,25-30 мм.

При полной замене выпускных клапанов на новые для притирки нужно выставить 0,2-0,25 мм.

Владельцы Рено Логан должны проводить регламентную регулировку клапанной системы после каждых 100 тыс. км пробега, независимо от того 8 клапанов или 16 в моторе. Однако, большинство специалистов не согласны с такой периодичностью. Они считают, что регулировка клапанов выполняться должна чаще, каждые 60 тыс. км. Водители с большим стажем эксплуатации Рено Логан говорят о том, что езда на газе вместо бензина отрицательно сказываться на клапанах. В первую очередь, наблюдается просадка седла. Происходит запуск в камеру газа, а не топлива из-за неправильных зазоров, которые возникли.

Специалисты на автосервисах VIP-класса выполняют регулировку клапанной системы Renault Logan каждые 30 тыс. км независимо от того, какой показатель мотора, 1.4 и 1.6.

При проведении подобных ремонтных действий необходимо помнить стандарты по зазорам. Вот эти значения:

• Зазоры для впускных клапанов варьируются в диапазоне от 0.1 мм до 0.15 мм;
• Выпускные клапаны должны иметь зазорную часть от 0.25 мм до 30 мм.

Если же производится установка новых выпускных 8 клапанов или 16, то следует увеличить зазор для прохождения ими притирки. В этом случае, диапазон изменяется на 0.2-0.25 мм

Снятие клапанной крышки

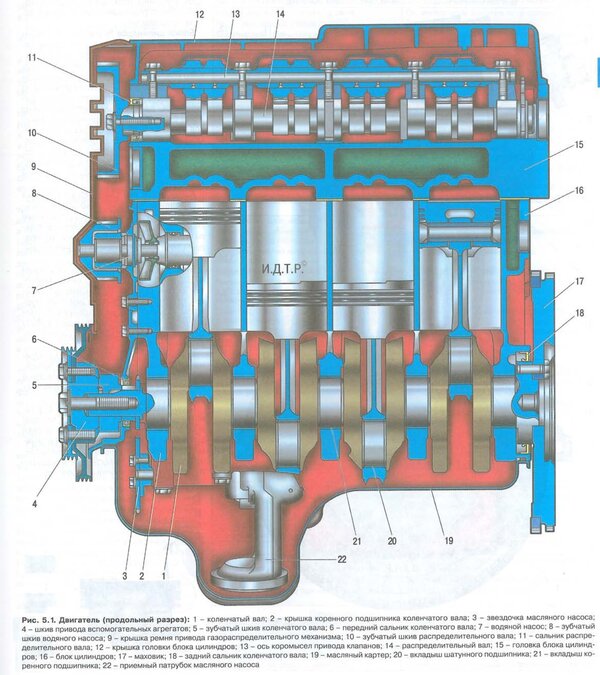

K7J и К7М

Выполнить регулировку клапанов в К7М – дело несложное, но в нем требуется точность. Для работы мастеру потребуется следующий инструмент: ключ TORX T50, а также инструмент, обычно требующийся для монтажа воздушного фильтра.

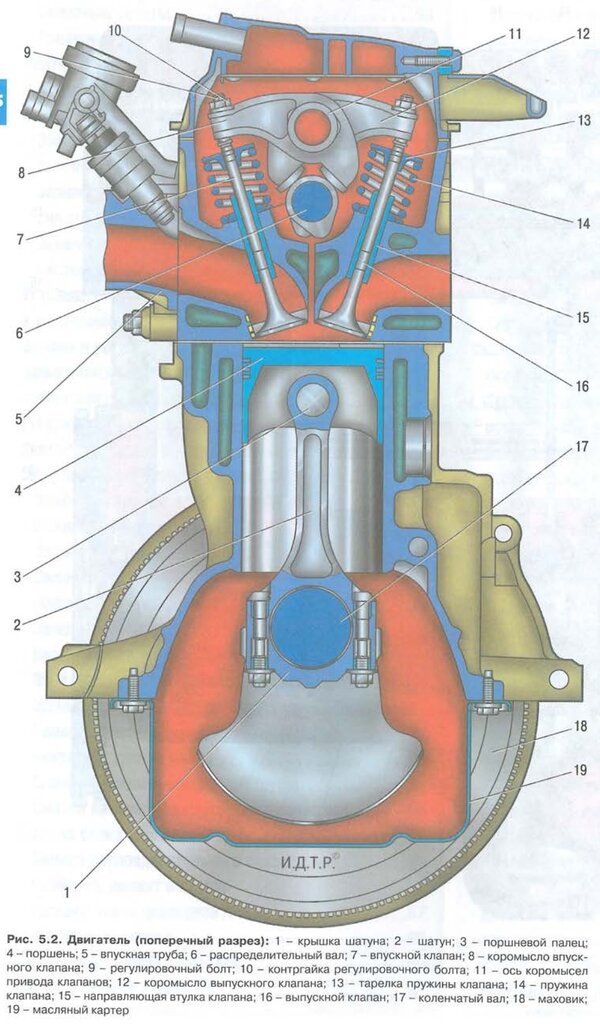

K7J и К7М

Что требуется сделать для точной регулировки клапанов двигателя K7M:

1. Отделить проводок от «отрицательной» клеммы АКБ.
2. Из держателя на крышечке головки блока цилиндров вынуть шланг, продувки адсорбера.

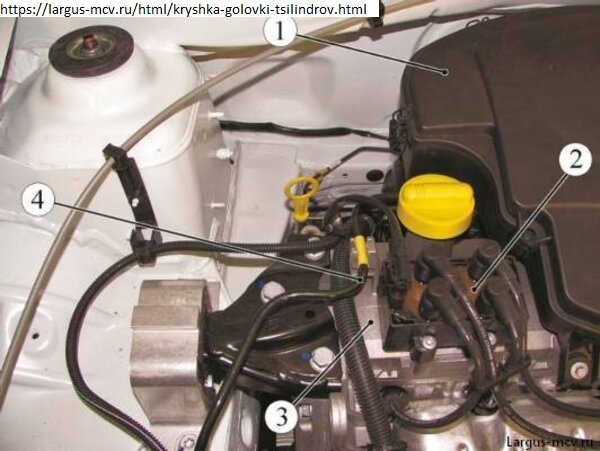

   1 — корпус воздушного фильтра; 2 — модуль зажигания; 3 — крышка головки цилиндров; 4 — трубка системы улавливания паров бензина ( ссылка на источник фото)

3. Снять модуль зажигания К7М и затем убрать воздушный фильтр.
4. Отделить от штуцеров крышки головки блока цилиндров пару шлангов, относящихся к большой и малой ветвям вентиляции картера.

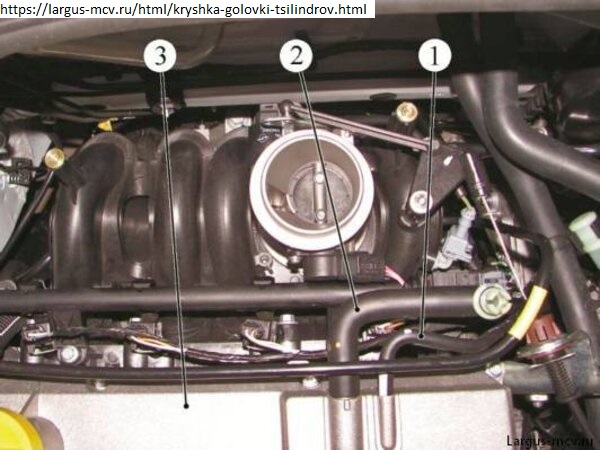

   1 — трубка вентиляции картера; 2 — шланг вентиляции картера; 3 — крышка головки цилиндров ( ссылка на источник фото)

5. Выкрутить винты крепления, которые фиксируют крышечку головки блока цилиндров.


   1 — болт крепления крышки головки цилиндров ( ссылка на источник фото)

6. Далее снять и саму крышечку, и ту прокладку, что располагается под ней.
7. Очистить углубления крышечки и поверхность самой головки блока от остатков только что убранной прокладки.

Позже крышечку головки блока К7М, и заодно все монтированные запчасти, нужно установить на место в последовательности, противоположной демонтажу. Все крепежные болты нужно затягивать в указанной последовательности.

Выполнять ее придется в пару этапов: предварительное зажатие – моментом 2 Н*м и завершающее – моментом 10 Н*м.

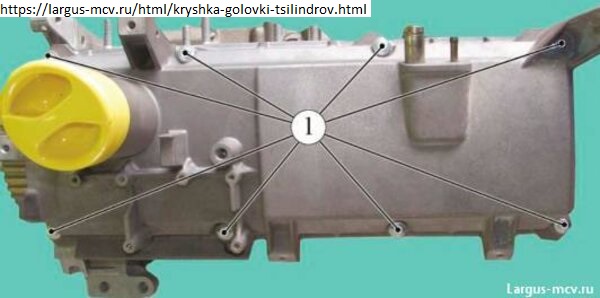

1…8 — болты крепления крышки головки цилиндров;
1-й этап — моментом затяжки 2 Н.м (0,2 кгс.м);
2-й этап — моментом затяжки 10 Н.м (1,0 кгс.м).

Установка поршня 1 цилиндра в ВМТ

Положение поршня заглавного цилиндра в ВМТ такта имеет большое значение в самом процессе регулировки.

Дело в том, что в подобном расположении клапаны будут перекрыты. И тогда зазоры между краями клапанов К7М и крепежными болтиками станут максимально большими.

Что для этого нужно сделать:

Для монтирования поршня в указанное расположение необходимо снять верхнюю крышечку ремня привода ГРМ. Это поможет открыть доступ к важным меткам на шкиве распредвала, и заодно на крышечке головки блока. Однако перед этим придется заняться снятием правого упора подвески мотора.

Распредевал допускается поставить в необходимое положение, с точностью, которой вполне хватит для контроля размеров пустот в клапанном механизме. Сам распредевал К7М достаточно будет контролировать «на глаз».

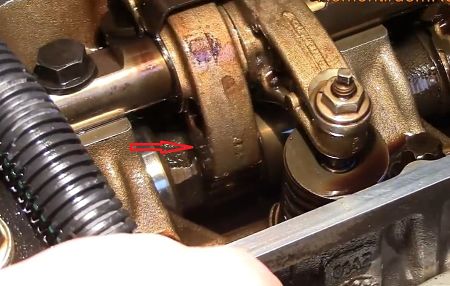

Вал требуется повернуть таким образом, чтобы края коромысел привода клапанов регулирующегося цилиндра опирались на задние стороны «кулачков» распредевала. В то же время, коромысла допускается сместить в границах просветов раскачивающими движениями.

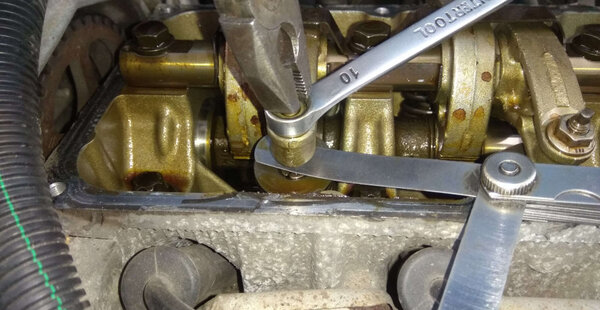

Регулировка клапанов К7М

Теперь можно приступать непосредственно к самой регулировке клапанов К7М. Что конкретно для этого нужно сделать:

1. Ослабить затяг контргайки регулировочного болта одного из коромысел. Болт одновременно с этим удерживать от проворачивания посредством пассажитей.
2. Вставить щуп в проем между краями клапана и регулировочного болта.
3. Удерживать контргайку от движений, а регулировочный болт вращать в направлении «по часовой». Ровно до тех пор, пока щуп в проеме нельзя будет перемещать с небольшим усилием.
4. Однако нельзя вворачивать обратно регулировочный болтик так, чтобы щуп был полностью защемлен. Поскольку, таким образом, запчасть начнет двигаться, и тогда зазор окажется гораздо меньше нормальных размеров.
5. Придерживая регулировочный болт, чтобы тот не провернулся, нужно затянуть потуже контргайку и проверить просвет. Если нужно, регулировку можно повторить.
6. Точно таким же образом нужно отрегулировать просвет и для второй детали.
7. Коленвал К7М необходимо провернуть ровно на половину оборота. Именно в подобном положении оба клапана третьего цилиндра полностью закрыты, а их коромысла – полностью свободны.
8. Проконтролировать просветы между краями клапанов и регулировочных болтиков третьего цилиндра.
9. Далее, проворачивая коленвал ровно на половину оборота, следует установить поршни четвертого, а после и второго цилиндра в положении ВМТ такта сжатия.

Таким же образом следует выполнить несложную регулировку зазоров клапанов K7M и во всех остальных случаях.

Напоследок остается поставить на место крышечку головки блока цилиндров и все снятые запчасти в противоположной последовательности. В случае необходимости допускается заменить поврежденную или деформированную прокладку крышечки.

Полезные советы

Чтобы легко и просто выставить поршень первого цилиндра в ВМТ, вначале на глаз выставляют распредвал. Затем его проворачивают таким образом, чтобы две пятки коромысел, на которых выполняется регулировка клапанов, смогла упереться в затылочную часть на кулачках вала.

Процесс регулировки можно значительно упростить. После того как будет снята крышка, со стороны маховика в конце распределительного вала вы обнаружите метку в квадратной части. Пятно, сделанное эмалью, будет смотреть вверх, если поршень в первом цилиндре установлен в верхней мертвой точке. Для перемещения вала автовладельцы советуют включать не четвертую, а пятую передачу.

После того как регулировка клапанов для первого цилиндра будет окончена, переходят к выпускному клапану четвертого цилиндра. Вывешенное колесо вращают дальше и регулируют зазор. Как далее производится регулировка клапанов? «Рено Логан» настраивается во втором цилиндре. Процедура аналогична операциям на первом. По какой схеме производится регулировка клапанов? «Рено Логан» настраивается по следующему алгоритму – 1-4-2-3. Каждая цифра – это порядковый номер цилиндра.

Инструкция (фотоотчет) по регулировке клапанов на Renault Logan

Процедура самостоятельно регулировки требует снятия крышки ГБЦ. Перед началом нужно подготовить инструмент.

Приступая к техническому обслуживанию двигателя, обязательно проверьте и отрегулируйте натяжение ремня ГРМ. Напоминаем, что проверку и выставление зазоров проводят только на холодном двигателе. В противном случае параметры завышаются, из-за чего вы получите неприятный стук и будете вынуждены всё переделывать. В работе вам понадобятся:

• набор плоских щупов;
• рожковый ключ «на 13»;
• трубчатый ключ или головка на «10»;
• отвёртка;
• плоскогубцы;
• домкрат.

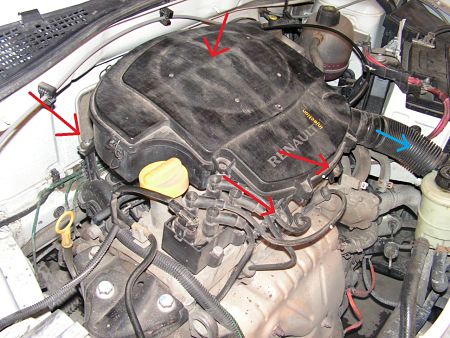

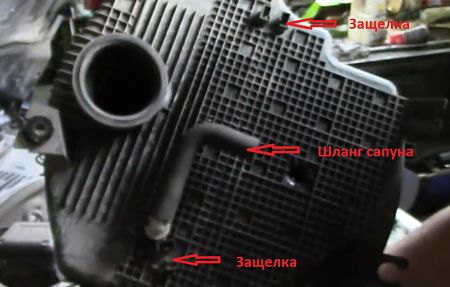

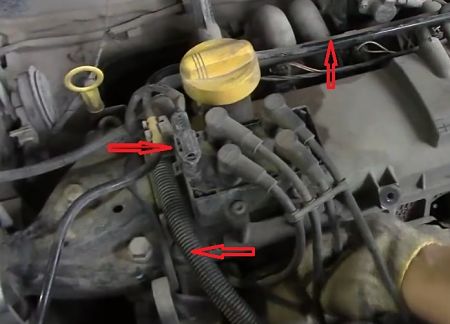

1. Демонтируют корпус воздушного фильтра. Для этого отсоедините гофрированный патрубок воздуховода и вывернете 4 винта крепления.



2. Раскачивая узел фильтрующего элемента вправо-влево, снимите его с места и приподнимите со стороны правого колеса (здесь и далее используется принятая в качестве стандарта ориентация по ходу движения автомобиля). Просунув руку в образовавшийся проём, освободите от держателей пластиковую трубку адсорбера. Там же снимите шланг сапуна с штуцера, расположенного на крышке клапанов. После этого корпус воздухофильтра отложите в сторону.



3. Снимите наконечники высоковольтных проводов со свечей, отсоедините разъём модуля зажигания и тонкий шланг вентиляции картера . Далее отведите в сторону шланг адсорбера и жгут проводов, который находится у правого торца клапанной крышки.



4. Получив доступ к верхней части силового агрегата, следует тщательно продуть все места сжатым воздухом. В дальнейшем это не позволит пыли и мусору попасть к открытому механизму газораспределения.

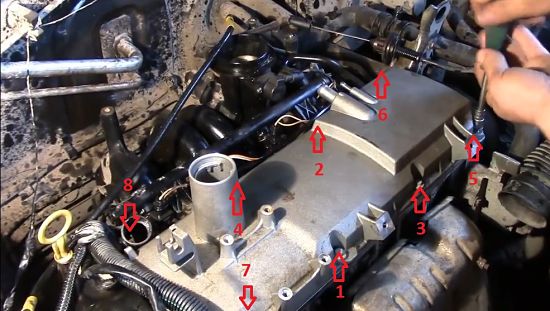

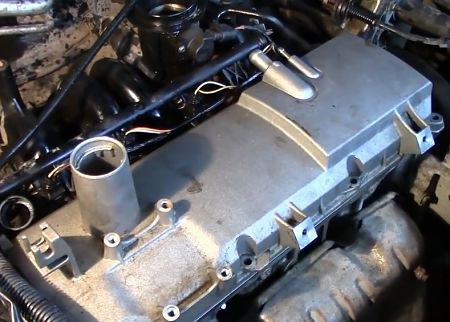

5. При помощи трубчатого ключа открутите крышку клапанного механизма и снимите её с двигателя. Если есть необходимость, то установленные на ней детали демонтируют, а деталь промывают.

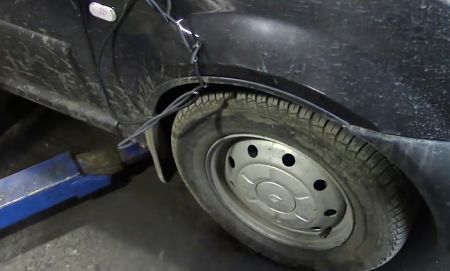

6. Установив автомобиль на стояночный тормоз, включите пятую передачу. После этого при помощи домкрата вывешивают правое переднее колесо. Такой приём позволит вращать распределительный вал во время регулировочных мероприятий.



7. Зазоры впускных и выпускных клапанов двигателя регулируются по одной и той же схеме, поэтому рассмотрим особенности этого процесса на примере 4-го цилиндра. Первое – это обеспечьте максимальный зазор между регулировочным болтом и стержнем клапана. Медленно проворачивая вывешенное колесо, контролируйте момент, когда кулачок распределительного вала удалится от рабочей части рычага (рокера) на максимальное расстояние.

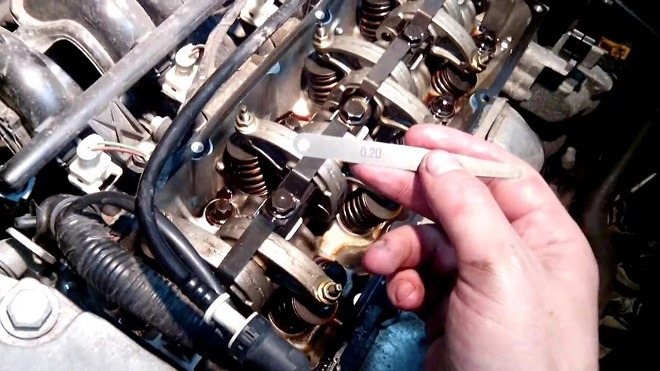

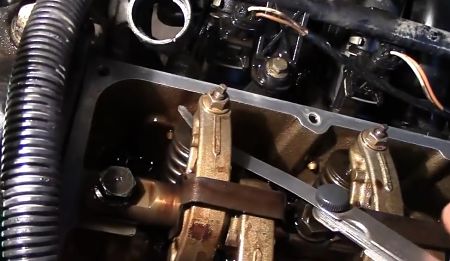

8. Проверьте зазор между регулировочным болтом рычага газораспределительного механизма и торцевой частью клапана. Для этого в место их контакта введите щуп нужной толщины. Напоминаем, что для впускных клапанов производитель рекомендует зазор 0.1-0.15 мм, а для выпускных – 0.25-0.30 мм. Входящий без усилий инструмент является свидетельством увеличенного зазора – из-за него при работе двигателя как раз и слышится неприятный стук. Если же щуп входит с трудом или же не входит, то это говорит о том, что зазор слишком мал – клапан «зажат». И, наконец, небольшой натяг в месте контакта щупа с плоскостью рокера с одной стороны и торцом клапанного стержня с другой, является нормой – зазор отрегулирован правильно.



9. Выяснив с помощью щупа о нарушении рекомендуемых заводом-изготовителем параметров, приступайте к регулировке. Для этого накидным или рожковым ключом «на 13» полностью отпускают контргайку регулировочного болта .



10. В случае если пробег автомобиля составляет 150-200 тыс. км, проведите ревизию сопрягающихся деталей. Для этого болт выверните и осмотрите торцевую часть. При наличии выработки замените его, поскольку зазор в этом случае отрегулировать не удастся. Кроме того, осмотрите резьбу на деталях регулировочного узла и сделайте выводы об их пригодности для дальнейшего использования.

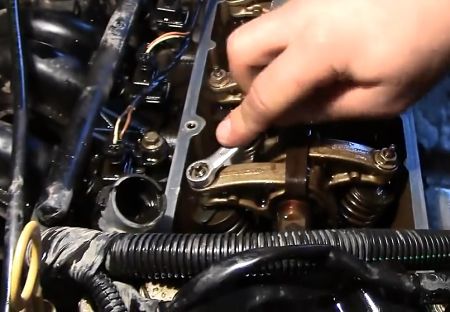

11. Удерживая контргайку от проворачивания, болт вращайте в нужную сторону. Удобнее всего это делать специальным инструментом, но при отсутствии такового воспользуйтесь и пассатижами. В коромысле нарезана правая резьба, поэтому чтобы увеличить зазор, винт поворачивайте влево, а чтобы уменьшить – по ходу часовой стрелки.



12. Добившись такого положения деталей клапанного механизма, при котором щуп можно двигать с небольшим усилием, контргайку зажмите. Делать это надо осторожно, удерживая от проворачивания сам регулировочный винт. Обязательно учтите, что при финишной затяжке болт на сотые доли миллиметра поднимается вверх, поэтому лучше сделать небольшую поправку.
13. Удалив щуп, несколько раз нажмите на коромысло. После этого точность регулировки проверьте ещё раз.
14. Периодически проворачивая распределительный вал путём вращения вывешенного колеса, проверьте и при необходимости отрегулируйте другие клапаны.

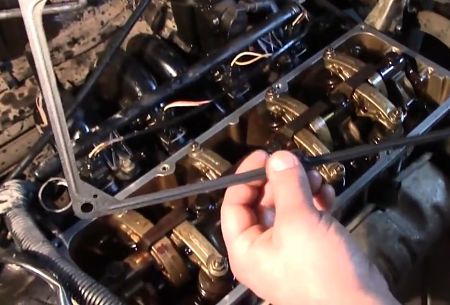

15. Приступая к сборке, осмотрите прокладку клапанной крышки. Сильно обжатую деталь замените новой. При этом лучше использовать уплотнительные элементы из металла – бумажные прокладки зарекомендовали себя не самым лучшим образом.



16. Верните на место крышку клапанного механизма.Установив болты и ввернув их руками на максимальную глубину, приступайте к фиксации. Как и на других подобных деталях, затяжку ведут в несколько подходов, по крестообразной схеме от центра к периферии. Лучше контролировать усилие по динамометрическому ключу – это обеспечит надёжное крепление и сохранность резьбы.



17. Уложите на место снятый ранее жгут проводов и трубку адсорбера. После этого к клапанной крышке подсоедините шланг от впускного коллектора (тонкий сапун) и установите модуль зажигания, если он снимался для её чистки.



18. Верните на место корпус воздушного фильтра и прикрепите к нему патрубок вентиляции картера и гофрированный шланг воздуховода. После этого приступайте к пробному пуску. После запуска двигателя в его работе не должно наблюдаться никаких посторонних шумов и стуков. Ровная работа на различных рабочих режимах и отсутствие вибрации на оборотах холостого хода свидетельствуют о том, что регулировка выполнена правильно.

Это интересно: Как слить и заменить тосол на ВАЗ 2107 по всем правилам — инструкция по замене охдаждающей жидкости

Видео: Регулировка клапанов на Рено Логан

Заключение

Вот так выполняется регулировка клапанов. «Рено Логан» (1.6, 8 клапанов) можно обслужить своими руками. На самом деле эта операция действительно несложная, и выполнить ее сможет автолюбитель любого уровня – и начинающий, и опытный. Также самостоятельная регулировка – это хороший способ экономии. Ведь на СТО за эту услугу берут немалую сумму.
