Регулировка фар ВАЗ 2106 своими руками: схема

Какие фары используются на ВАЗ 2106

Учитывая то, что производство ВАЗ 2106 окончательно прекратилось ещё в 2006 году, легко предположить, что многим деталям и элементам конструкции автомобиля, который продолжает активно эксплуатироваться российскими автолюбителями, может потребоваться замена. В полной мере это касается фар: заводская оптика ВАЗ 2106 в большинстве случаев свой ресурс исчерпала, но она достаточно легко заменяется новыми, более актуальными составляющими, прежде всего альтернативными лампами и стёклами.

Лампы

Штатные лампы чаще всего заменяют биксеноновыми или светодиодными.

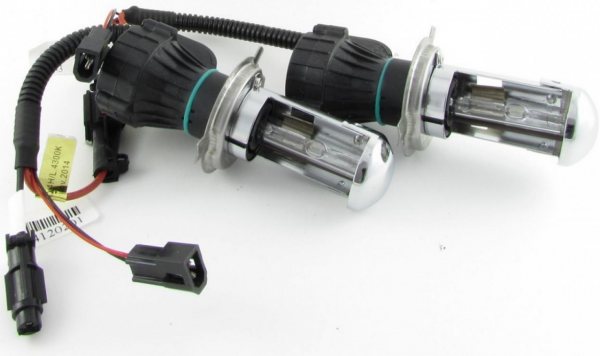

Биксенон

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов наружного освещения как импортных, так и отечественных автомобилей, в том числе ВАЗ 2106. Колба ксеноновой лампы заполнена газом, который и создаёт свечение после того, как на электроды будет подано высокое напряжение. Розжиг и штатная работа ксеноновой лампы обеспечиваются специальными электронными блоками, вырабатывающими напряжение требуемой величины. Биксеноновая технология отличается от ксенона тем, что предусматривает ближний и дальний свет в одной лампе. В числе преимуществ ксенона перед другими типами автомобильного освещения чаще всего упоминается долговечность таких ламп, их экономичность и эффективность. Недостаток ксенона — высокая стоимость.

При установке биксенона на ВАЗ 2106 можно заменить как все четыре фары, так и две из них, например, наружные (т. е. ближний свет). Чтобы почувствовать разницу между штатной и вновь установленной оптикой, чаще всего бывает достаточно двух биксеноновых ламп: уровень освещения становится таким, что отпадает необходимость покупать ещё один довольно дорогой комплект.

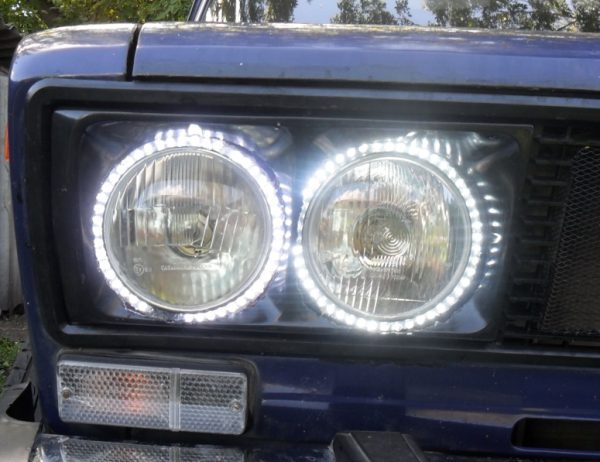

Светодиодные лампы

Ещё одной альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы. По сравнению со штатными лампами «шестёрки» светодиодные более виброустойчивы и часто имеют влагозащищённый корпус, что позволяет довольно успешно эксплуатировать их в плохих дорожных условиях. Светодиодные лампы гораздо дешевле биксеноновых, а отработать могут весь срок службы автомобиля. Недостаток этого типа ламп — высокое энергопотребление.

Стёкла

Вместо заводских стёкол можно использовать, например, акрил или поликарбонат.

Акриловые стёкла

Некоторые владельцы автомобилей ВАЗ 2106 предпочитают устанавливать вместо штатных стёкол фар акриловые. Такие фары достаточно часто изготавливаются в частных мастерских с использованием термоусадки. Для этого, как правило, снимается гипсовая матрица со старого стекла и по ней с помощью самодельных приспособлений отливается новая фара из акрила (который представляет собой не что иное, как оргстекло). Толщина акриловой фары обычно 3–4 мм. Автолюбителю такая фара обойдётся гораздо дешевле, чем стандартная, но в процессе эксплуатации может довольно быстро помутнеть и покрыться трещинами.

Поликарбонат

Если владелец «шестёрки» выбрал в качестве материала для стёкол фар поликарбонат, он должен учитывать, что:

• этот материал является более дорогостоящим, чем, например, акрил;
• основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;
• поликарбонат обладает высокой термостойкостью и устойчивостью к воздействию атмосферных осадков;
• обслуживать фары из поликарбоната можно только мягкой губкой, нельзя использовать для ухода за ними абразивные материалы;
• поликарбонат примерно в 2 раза легче стекла.

Фары из поликарбоната обладают высокой термостойкостью и устойчивостью к воздействию атмосферных осадков

Как работает корректор фар

Система цилиндров изготовлена герметично, при этом:

• наибольшему (базовому) давлению жидкости соответствует положение переключателя I;
• при переключении последовательно в положения II, III и IV в системе создаётся разряжение;
• в исполнительных цилиндрах втягиваются поршни, и поворачивают оптику вниз;
• при возврате в положение I в системе увеличивается давление до базового, поршни выступают и поворачивают оптику вверх.

Так как система почти всё время, кроме случаев большой загрузки багажника находится под давлением, то зачастую возникает течь уплотнителей. Причиной может быть хрупкость отечественной резины у ВАЗ 2107 при зимних перепадах температур. Вследствие утечки рабочей жидкости поршень в рабочем цилиндре заклинивается в одном положении.

Направление пучков света фар — регулировка

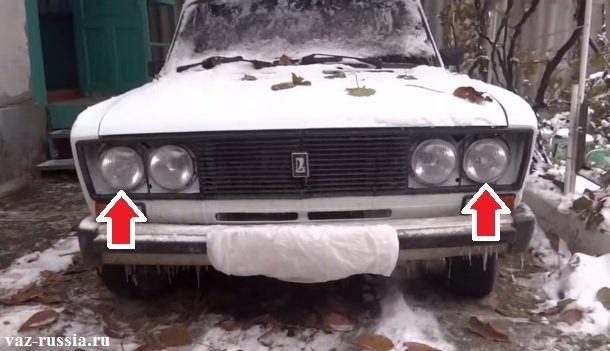

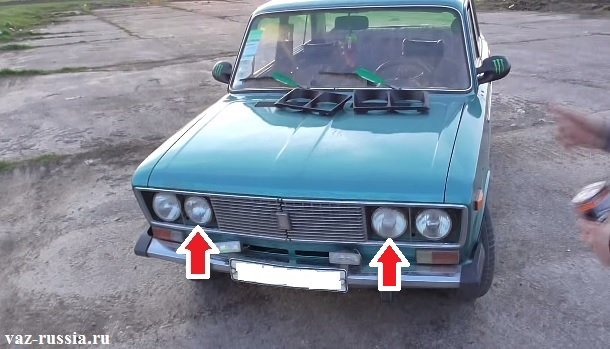

На автомобиле установлены четыре фары: две наружные фары — дальнего и ближнего света и две внутренние фары — дальнего света.

Внимание! Направление пучков света фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.Для выполнения работы потребуется ровная вертикальная поверхность (экран) размером 2×1 м и помощник (или груз весом 75 кг).

Распространенные неисправности фар

Не только на семерке, но и прочих моделях авто возникают разные неисправности, связанные с оптикой. При возникновении поломок их надо попытаться устранить как можно быстрее. Одной из самых простейших поломок является перегорание ламп, в результате чего снижается видимость дороги или вовсе исчезает. Продолжать движение с неисправными фарами строго противопоказано, поэтому рассмотрим, какие еще виды неисправностей возникают с фарами:

1. Повреждение стекла — причинами чаще всего является камешек, который вылетает из-под колес встречно проезжающих или обгоняющих транспортных средств. Стекло необходимо обязательно заменить, так как через трещину может внутрь попасть вода, которая поспособствует перегоранию лампочки.
2. Выход из строя лампы, а точнее перегорание на ней нити накаливания. Если перегорает лампочка, то ее следует заменить. На семерке устанавливаются лампы с двумя нитями накаливания, которые отвечают за работу дальнего и ближнего света. Как правило, лампы перегорают поодиночке, поэтому всегда есть возможность добраться домой с одной исправной фарой.
3. Неисправность стеклоочистителей — на некоторых семерках может быть установлен механизм очистки стекол фар(дворники). Эти очистители позволяют всегда поддерживать стекла прозрачными, что положительно влияет на свет фар.

Если не горят обе фары на ВАЗ 2107, то не стоит торопиться разбирать их. Для начала надо проверить исправность предохранителей, а также реле и проводки.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

Особенности блока оптики

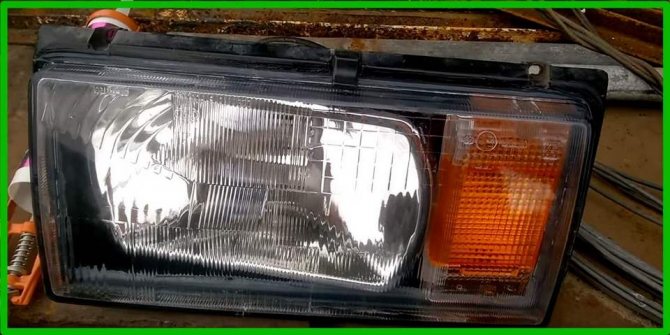

Передняя оптика на ВАЗ 2107 представлена в виде пластикового корпуса, внутри которой расположен отражатель и стекло. Стекло выполняет не только защитную опцию, но еще и обеспечивает правильное светоотражение на дорожное полотно. Лицевая сторона имеет прямоугольную форму, и сверху стекла, некоторые владельцы семерок устанавливают пластиковые накладки.

Отличие между пластиком и стеклом является существенным, но оба они имеют свои достоинства и недостатки. К примеру, на стекле не остается царапин, как на пластике, что влияет на качество светового отражения. Пластик в свою очередь более устойчив к механическому воздействию, поэтому при попадании камня, он не разрушается, и защищает от удара стекло. В блок-фарах располагаются лампы ближнего и дальнего света типа АКГ 12-60+55 с цоколем H4. Кроме основного света, в блок фаре также располагаются лампы габаритных огней и поворотников.

На рисунках показаны следующие элементы:

1. Регулировочный винт светового потока в горизонтальном направлении.
2. Крышка закрытия фары.
3. Колодка для подключения питающих проводов.
4. Установочный винт.
5. Регулировочный винт вертикального направления.

Блок фары на семерках имеют механизм регулировки направления светового луча. В действие механизм приводится за счет специального регулятора гидрокорректора, который находится в салоне автомобиля. Этот регулятор имеет 4 положения, что позволяет контролировать направление светового потока в зависимости от загруженности автомобиля. С внутренней стороны блок фары имеется крышка, которая предназначена для быстрой замены перегоревших ламп.

Замена лампочек

Для замены лампы фары ВАЗ 2106 необходимо:

1. Демонтировать пластиковую накладку с помощью плоской отвёртки.
2. Крестообразной отвёрткой ослабить крепёжные винты обода, удерживающего фару.
3.
   Крестообразной отвёрткой необходимо ослабить крепёжные винты обода, удерживающего фару
4. Провернуть обод до выхода винтов из пазов.
5.
6. Обод нужно провернуть до выхода винтов из пазов
7. Снять обод и рассеиватель.
8.
9. Вместе с ободом снимается рассеиватель
10. Извлечь фару из ниши и отсоединить штекер питающего провода.
11.
12. Фару следует извлечь из ниши, после чего отсоединить штекер питающего провода
13. Снять фиксатор.
14.
15. Для замены лампы фары ВАЗ 2106 потребуется снять специальный фиксатор крепления лампы
16. Вынуть лампу из фары.
17.
18. Вышедшую из строя лампу можно вынимать из фары

Сборка конструкции после замены лампы выполняется в обратном порядке.

Корректор фар и ремонт

Корректор светового потока, или проще — корректор фар, позволит отрегулировать головное освещения если у автомобиля изменился дорожный просвет за счет нагруженного багажника. В этом состоянии автомобиль наклоняется назад, свет дальних фар теряет корректировку, слепит водителей встречного транспорта и не освещает первые 10 метров перед авто. Свет ближних ламп плохо освещает обочину, рассеивается.

Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.

Очистка оптики

Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.

Внутреннее очищение необходимо проводить не реже 1 раза в 6 месяцев, желательно при замене лампочки.

Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.

Если акриловые стекла потеряли прозрачность, используют полировку и лакирование.

Схемы

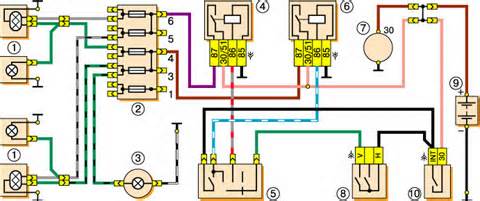

Схема включения фар

Схема регулировки фар

Электрика фар

Электрическая схема подключения ламп на ВАЗ 2106 отличается простотой и надежностью. В схеме использованы только необходимые элементы цепи с минимумом датчиков и предохранителей. Проверка подачи питания проводится через прозвон электропровода вольтметром, если лампочка, реле и предохранители работают корректно, но освещение дороги отсутствует.

В электросхему фар для Жигулей входят следующие элементы:

• блоки фар;
• аккумуляторная батарея;
• генератор;
• ключ зажигания;
• блок предохранителей на каждый элемент освещения;
• лампочка индикатора на приборной доске;
• подрулевой переключатель на ближний/дальний свет;
• реле ближнего/дальнего света;
• выключатель внешнего освещения.

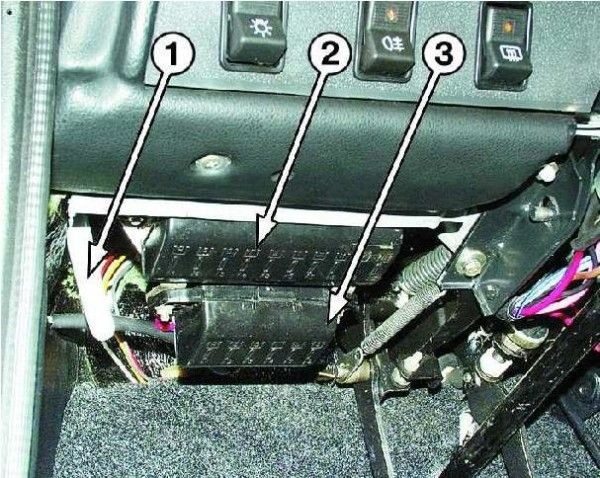

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

В данном случае надо обратить внимание на два предохранителя:

• №5 – защищает от короткого замыкания левую фару;
• №6 – защищает правую фару.

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

Обратите внимание! Контакты в блоке предохранителей нельзя замыкать напрямую, так как защищающий элемент мог перегореть по причине выхода из строя электрооборудования, соответственно, это может привести к более серьезным поломкам или даже возгоранию проводки ВАЗ

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Поэтому начинать проверку можно с них.

Обратите внимание! Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные

• Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
• Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет! Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает? Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре. Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

Подрулевой переключатель

Включать ближний и дальний свет фар водитель может подрулевым переключателем. При этом необходимо, чтобы была нажата кнопка выключателя наружного освещения. Однако, даже если эта кнопка не нажата, водитель может выполнять кратковременные включения дальнего света (например, чтобы подать световой сигнал), притягивая к себе рычаг подрулевого переключателя: такое возможно благодаря тому, что контакт световой сигнализации подрулевого переключателя запитан напрямую от замка зажигания.

Сам подрулевой выключатель (который ещё называют тубусом) на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала. Если требуется ремонт или замена тубуса, то, как правило, приходится разбирать рулевую колонку, а наиболее типичными неисправностями подрулевого переключателя являются выход из строя его контактов (в результате чего не работает, например, дальний или ближний свет) или механическое повреждение самого тубуса.

Реле фар

В автомобиле ВАЗ 2106 первоначально использовались реле фар типа РС-527, на смену которым впоследствии пришли реле 113.3747–10. Оба реле расположены в отсеке силового агрегата на брызговике справа по ходу движения автомобиля. По своим техническим характеристикам реле ближнего и дальнего света идентичны:

• напряжение срабатывания — 8 В (при 20–30 °C);
• зазор между контактами — 2 мм;
• сопротивление обмотки — 85 Ом (при 20 °C).

В нормальном состоянии контакты реле фар являются разомкнутыми: замыкание происходит при включении ближнего или дальнего света подрулевым переключателем. Ремонт реле при выходе их из строя чаще всего нецелесообразен: ввиду их невысокой стоимости проще заменить на новые.

Автоматическое включение фар

Актуальность включения фар в автоматическом режиме связана с тем, что многие водители забывают включать ближний свет в дневное время (что предписано ПДД) и в результате получают штрафы. В России такое требование появилось впервые в 2005 году и сначала распространялось только на движение вне населённых пунктов. С 2010 года включать ближний свет или габариты обязаны при движении все водители: эта мера призвана повысить безопасность дорожного движения.

Те из водителей, кто не доверяет собственной памяти, выполняют несложную модификацию электросхемы ВАЗ 2106, в результате чего ближний свет автомобиля включается автоматически. Выполнить такую модернизацию можно разными способами и чаще всего смысл реконструкции сводится к тому, чтобы ближний свет включался после запуска двигателя. Добиться этого можно, например, включением реле ближнего света в схему генератора: при этом потребуется два дополнительных реле, благодаря которым можно будет управлять фарами при включённом двигателе.

Дабы не напрягать память и не забывать включать ближний поставил себе автомат)) Выглядит это «устройство» вот так. Принцип действия: Завел двигатель — включился ближний, заглушил — погас. Поднял ручник при заведённом двигателе — фары погасли, отпустил — загорелись. Отключение ближнего при поднятом ручнике удобно при автозапуске. То есть убрано отключение света по ручнику и добавлен выключатель на питание, соответственно убрано одно реле. Ближний включается после запуска двигателя и отключается при выключении зажигания. Дальний свет включается штатным подрулевым переключателем, но при его включении ближний не гаснет, получается дальний светит вдаль, а ближний дополнительно подсвечивает пространство перед автомобилем.

Существуют и другие варианты автоматического включения фар, например, через датчик давления масла, и любой автолюбитель может выбрать наиболее приемлемый для себя способ.

Задние фары

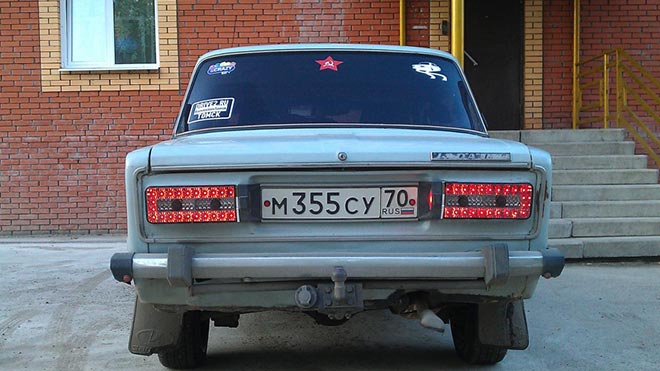

Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:

• указатель поворота;
• габарит;
• лампочка заднего хода;
• стоп-сигнал.

Блок закрыт стеклом или пластиком с отдельными ячейками под каждую фару. Менять лампы в задних фарах необходимо после того, как демонтирована обшивка багажника, поскольку гайка крепления рассеивателя находится в салоне. Патрон лампы освещения номерного знака расположен возле задних фар. Процесс замены лампочек в заднем блоке проходит по этапам.

1. Придерживая одной рукой рассеиватель, открутить гайку, расположенную в багажнике.
2. Снять рассеиватель.

Независимо от того, какую лампу необходимо поменять, габарит или стоп, все лампочки снимаются с задней фары ВАЗ 2106 одинаково.

Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.

Противотуманные фары

В условиях плохой видимости, вызванной атмосферными явлениями, например, туманом или густым снегом, бывает сложно обойтись без такого полезного дополнения к штатной оптике, как противотуманные фары. Такого типа фары формируют световой луч непосредственно над дорогой и не светят на толщу снега или тумана. Наиболее востребованы владельцами ВАЗ 2106 отечественные ПТФ ОСВАР и «Автосвет», а также импортные Hella и BOSCH.

При установке ПТФ следует руководствоваться ПДД, согласно которым такого типа ламп на легковом авто должно быть не более двух и располагаться они должны не ниже 25 см от дорожного покрытия. ПТФ должны работать совместно с габаритами и подсветкой номерных знаков. Подключать ПТФ необходимо через реле, т. к. на них подаётся большой ток, который может вывести из строя выключатель.

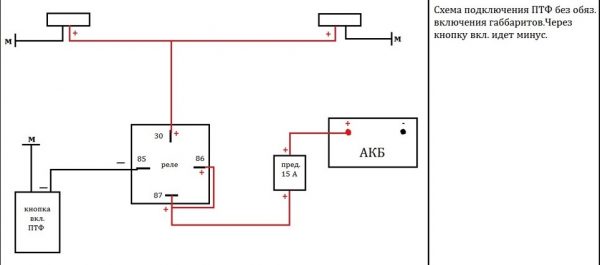

Реле должно иметь 4 контакта, пронумерованных и подключённых следующим образом:

• 85 — кнопка включения;
• 87 — через предохранитель на АКБ;
• 86 — масса;
• 30 — ПТФ.

Как отрегулировать автомобильные фары своими руками?

Одним из весомых факторов, обеспечивающих безопасность движения на дороге, является уровень освещенности проезжей части и четкость границ пешеходной зоны. Особенно важны параметры правильного светоиспускания агрегата для темного времени суток. О необходимости корректировки светового потока опытный водитель догадается сам. Новичкам автодела подскажут участники движения, мчащиеся по встречной полосе. Двумя мигающими сигналами дальнего света они известят о том, что свет «бьет» в глаза. Регулировка фар своими руками должна проводиться периодически, как минимум через 50 тысяч пройденной трассы.

Подготовка к правильной настройке света фар

Если вы решились выполнять регулировку фар самостоятельно домашних условиях, необходимо делать это либо в темное время суток, либо в пасмурную погоду. Это позволит значительно лучше определять углы установки оптики на глаз. Кроме того, потребуется выполнить несколько подготовительных действий:

• провести диагностику подвески, чтобы убедиться в ее исправности. Все неполадки лучше сразу устранить, чтобы добиться максимально точных результатов настройки;
• проверить давление в колесах и, если понадобиться, накачать их до нужного уровня;
• на водительское место поместить груз весом 50-80 килограммов;
• демонтировать облицовку оптики;
• полностью заправить машину, а также закрепить на специально предназначенных местах необходимый груз – домкрат, запасное колесо, используемый в поездках инструмент.

На следующем этапе вам потребуется выполнить разметку экрана. В его качестве может использоваться заранее подготовленный лист фанеры длиной 1,7-2 метра и высотой 1 метр. Кроме того, выполнять регулировку можно перед сплошной стеной или перед воротами гаража.

Для максимально точной настройки желательно разметить экран таким образом, как это показано на схеме выше. Впрочем, можно обойтись и без этого, однако в данном случае вы вряд ли будете уверены в высокой точности проведения процедуры.

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

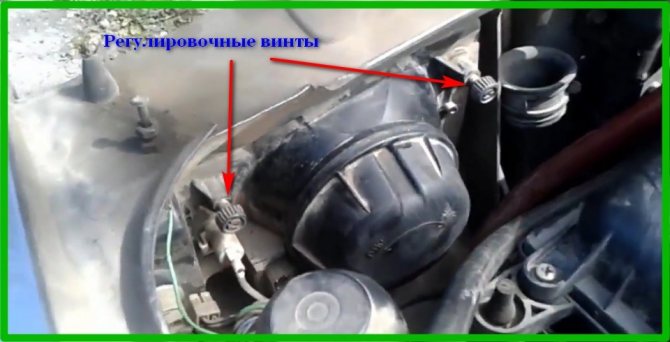

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

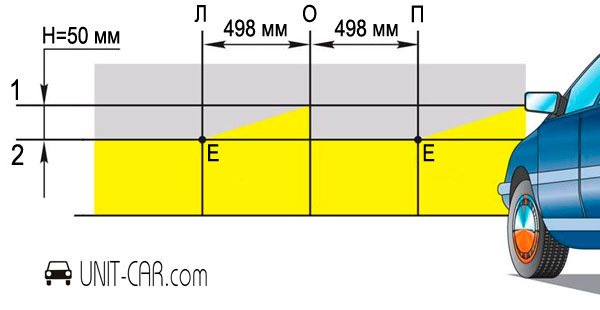

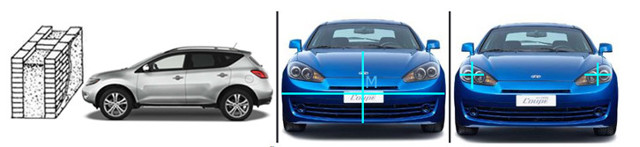

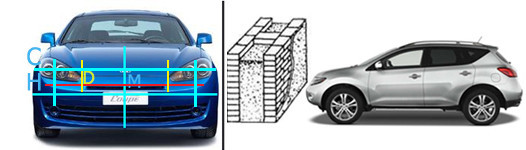

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Ваз 2106 регулировка света фар

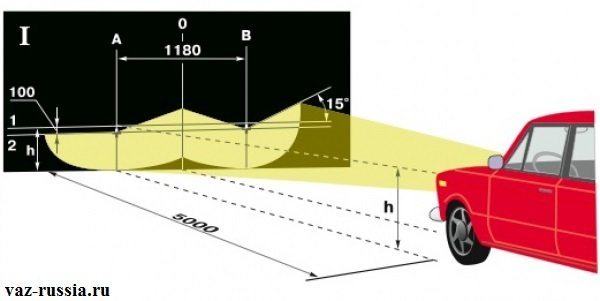

Правильность регулировки фар Ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п.

Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя.

Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм.

Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет

Также рекомендуются одобрения ламп. Что означают эти буквы, стрелки и цифры? Этот параметр можно найти на лампе по кругу. Еще одна важная проблема — стрелки, показанные на рисунке.

В центре внимания был поставлен на рынок в нашей стране, она должна быть адаптирована к вождению справа — стрелка указывает влево.

Если на лампе есть две стрелки, после соответствующей настройки отражатель может быть адаптирован как к левому, так и к правому движению.

Среди отметок мы можем найти дополнительное число, например 1, 3%. Это информация, необходимая для установки света. Указывает значение наклона фар. Станции инспекции транспортных средств проверяют настройку света с помощью специального устройства. Он должен быть правильно выровнен с автомобилем.

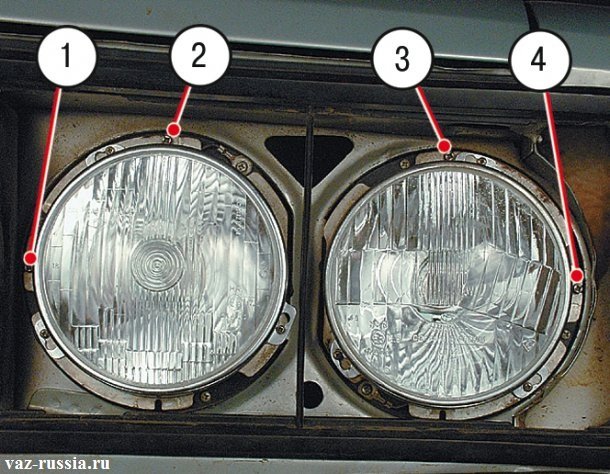

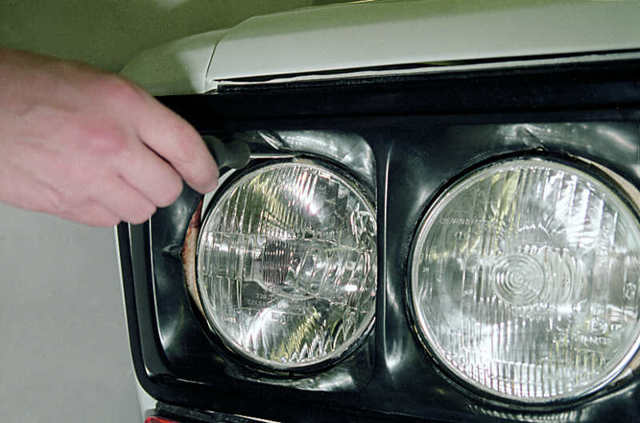

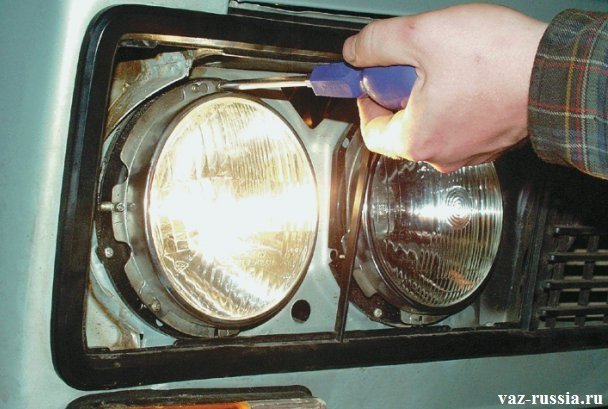

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку

Значение угла наклона фар устанавливается на ручке выше. Затем, наблюдая за проекцией нашего отражателя, мы должны установить правильную высоту. Используя бок о бок, мы гарантируем, что 15% отсечки на краю света и тени начнутся в центре светового луча.

Что делать, если у нас нет подходящего устройства? Очень важным элементом все еще является плоская и ровная поверхность, а также стена, дверь или дверь гаража. Управляйте автомобилем перпендикулярно перед стеной и отметьте, например, липкой лентой место фокусировки отражателей.

Что вам нужно делать шаг за шагом? Если на стоянке на расстоянии 10 метров до 10 метров х 1, 3 = 13 см или 6, 5 см на расстоянии 5 метров. Регулировка высоты границы света тени, установленной регулировки фары на стороне, так что начало скоса 15% света и тени границы началась в середине отражателя.

• Определите, насколько высоки прожекторы на стене.
• Расположите автомобиль на расстоянии предпочтительно 10 метров.
• Он может быть немного другим, но не менее 5 метров.

Что делать, если у нас нет подходящего устройства? Очень важным элементом все еще является плоская и ровная поверхность, а также стена, дверь или дверь гаража. Управляйте автомобилем перпендикулярно перед стеной и отметьте, например, липкой лентой место фокусировки отражателей.

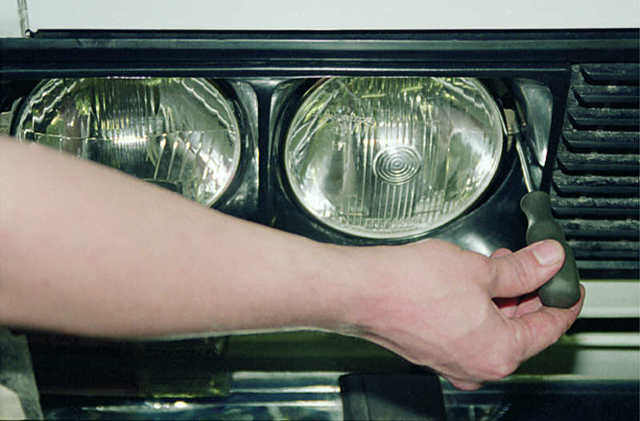

Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране. Так же регулируем наружную фару с другой стороны автомобиля.

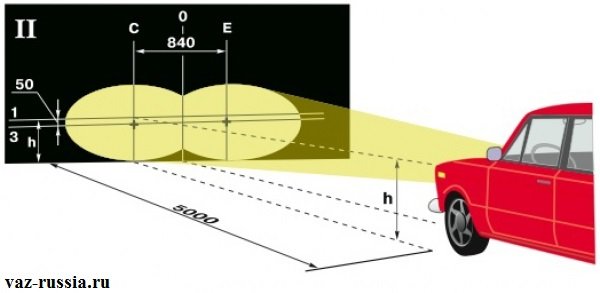

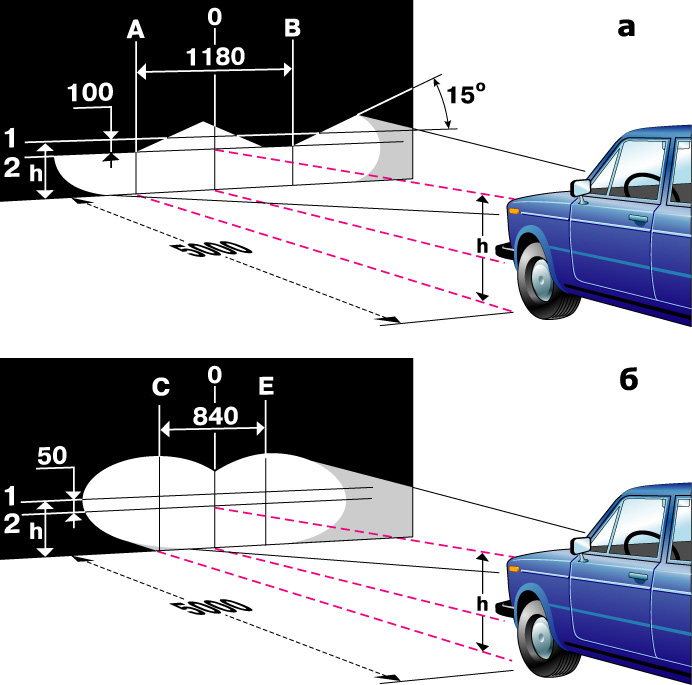

Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар.

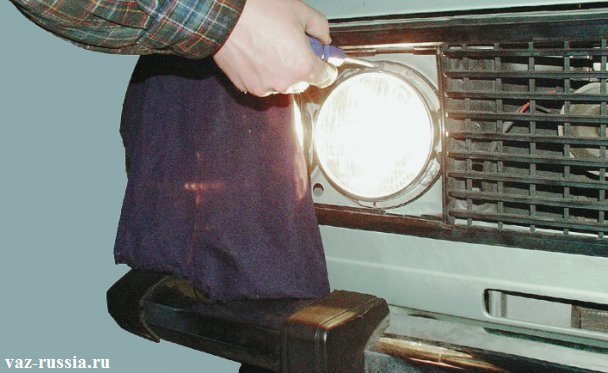

Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке.

Винт над фарой изменяет положение пучка по вертикали, а слева – по горизонтали. Регулировать фары на Ваз 2106 лучше в темное время суток либо в пасмурную погоду.

Каждый владелец автомобиля в какой-то момент сталкивается с проблемой неправильной регулировки света передних фар: помимо того, что неотрегулированные фары не выполняют свою функцию в ночное время, так они еще создают угрозу для автомобилей, движущихся во встречном потоке.

На сегодняшний день существует три способа регулировки света: на СТО, с помощью специального оборудования и “по старинке”, т.е. вручную.

Сейчас существует множество противников последнего способа, которые аргументируют это неточностью настройки и несоблюдением требований предъявляемых на техосмотре.

К сожалению, в нашей стране не так много владельцев автомобилей, которые могут себе позволить качественное оборудование и воспользоваться услугами автосервиса, поэтому им доступна только ручная регулировка фар.

Порядок регулировки

Весь процесс можно разбить на три части:

• Разметка ламп
• Разметка на стене
• Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется

• Мел, светящаяся лента либо что-то другое для разметки
• Ровная стена
• Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

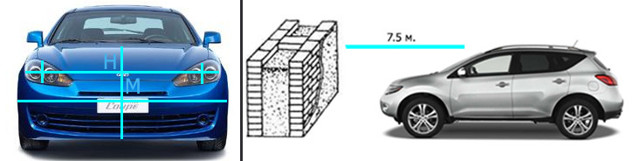

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:

Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:

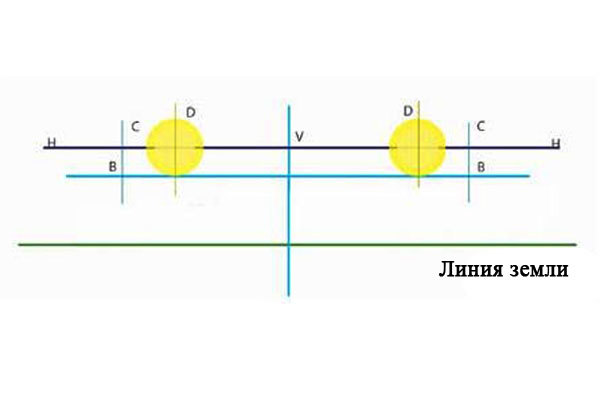

Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:

В самом процессе регулировки нет ничего сложного, вам лишь нужно покручивать регулировочные винты для достижения лучшего результата. Регулировочные винты находятся на задней части фар.

Вышеуказанный способ работает для фар с совмещенным ближним и дальним светом. Это значит что при настройке ламп ближнего света, дальний будет настроен автоматически.

Для фар с раздельным дальним светом, настройка и разметка экрана несколько другая:

Регулируя лампы ближнего света, можно придерживаться схемы описанной выше, лампы дальнего света будут иметь ровную окружность с центром D:

Следуя этой инструкции, свет фар вашего автомобиля будет настроен правильно, и вы можете не беспокоиться о том, что слепите водителей встречного потока. Также стоит отметить, что идеального размещения пучков света без специального оборудования достичь невозможно.

Что делать, если блок-фара неисправна

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Как улучшить свет в салоне классики

Если вы владелец классических «Жигулей» и интересуетесь темой освещения салона, то наверняка видели у своих «коллег» по марке, круглую лампочку, установленную в накладку потолка. Самое время сделать также! Поверьте, эффект будет!
Для тех, кто не знает: данные лампочки – это круглые галогенные лампы, обычно использующиеся в мебельных светильниках. Они бывают трех типов по мощности (20Вт, 35Вт и 50Вт) и, как минимум, двух вариантов по размеру – маленькие и большие. В автомобиль лучше устанавливать большой вариант такой галогенки, потому что свет у них направленный и маленькая будет освещать слишком небольшой кусочек салона.

Для оптимального освещения салона нужно взять лампу мощностью 20 Ватт. Остальные будут или слишком слабые, либо наоборот, будут давать чересчур много света. Как же поставить это чудо? Разберем весь процесс установки по этапам.

Для начала, нужно снять накладку с потолка. Накладка потолка в классических Жигулях крепится в нескольких точках: под салонным зеркалом заднего вида, под креплениями солнцезащитных козырьков и под ручками над передними дверями. Соответственно, после снятия всех этих деталей, накладка освобождается и ее можно вытащить из машины. Здесь есть нюанс – она достаточно тяжела, поэтому нужно крепко держать и лучше, перед началом работ по снятию, открутить пластиковые накладки передних стоек. Это надо, чтобы было легче вытащить накладку, иначе, можно повредить мягкий материал на ее уголках.

Как написано выше, материал накладки весьма нежный. Поэтому, чтобы его не поцарапать, лучше выполнять работу на какой-то мягкой подстилке. Для начала нужно прикинуть расположение лампы. Конечно, логичнее разместить ее в центре между солнцезащитными козырьками. Более того! В центре, в металлическом основании накладки, чаще всего есть заводское (вероятно технологическое) отверстие, которое можно использовать для прохода «цоколя» галогенки. Для этого прикладываем лампочку к нужному месту и обводим ее карандашом или шариковой ручкой. При этом такая разметка должна быть чуть-чуть меньше диаметра лампочки, потому что держаться она будет в натяг, за счет мягкости и упругости материала накладки. Кроме этого ее будет держать патрон, подсоединение которого будет рассмотрено ниже.

Вырезать отверстие накладки лучше небольшим острым ножом, строго по размеченному кругу. Внутренний «поролон» убирать пальцами. А вот потом надо будет долго и нудно растачивать напильником заводское отверстие до размера цоколя лампы. Отверстие нужно точить до момента, когда цоколь начнет проходить в него и лампа встает в подготовленное отверстие.

Как настроить свет фар

Многие владельци автомобилей, в том числе и новички, встречались с проблемой правильной настройки света фар. При неправильной настройке фар лучи света могут не полностью освещать дорогу и, к тому же, ослеплять водителей, едущих Вам на встречу. Есть три способа настройки света фар: самостоятельно, при помощи специальных средств, на СТО. Мы же будем рассматривать самостоятельный способ настройки.

И так, кустарный метод некоторые автолюбители сильно критикуют. Так как он не дает точной настройки фар и может не соответствовать стандартам СТО. Но так же можно сказать, что идеальной настройки фар добиться практически не возможно. И так начнем.

Для того, что бы настроить свет фар нам понадобятся такие вещи: ровная стена, ровная горизонтальная поверхности перед стеной (7-10 метров) и мелок либо то, чем можно сделать отметки на этой стене. Сам же процесс регулировки можно условно разделить на 3 составляющие: отметка на стене, разметка ламп, регулировка ближнего света.

Но перед тем, как начать хочу заметить, что нужно устранить все неисправности ходовой, что бы не было перекосов, была правильная нагрузка на колеса, стояли одинаковые по размеру шины (одинаково накачаны). От этого зависит точность настройки фар.

Для начала нужно подъехать как можно ближе к стене и отметить центр автомобиля и центральные оси фар (поставить условные крестики центра фар). Теперь надо отъехать от стены на 7.5 – 8 метров и сделать следующие отметки на стене: соединить горизонтальной линией центры фар и сделать линию центра автомобиля длиннее.

Затем, на расстоянии 7.6 сантиметров в низ от линии, соединяющей центры фар, нужно провести горизонтальную линию. Теперь остается дело за малым – нужно включить ближний свет и настроить его так, чтобы пятна от света были строго под отметками центра фар и их верхняя точка касалась лини, которую мы провели на 7.

6 сантиметров ниже.

Если Вы правильно настроили ближний свет фар, то и дальний свет будет настроен правильно, конечно же если у Вас стоят лампы с совмещенным ближним и дальним светом.

Если у Вас отдельные лампы для ближнего и дальнего света, то отдельно нужно настраивать и дальний свет.

Для этого на стене нужно сделать еще одну пометку (подъехав в плотную) – нужно наметить внутренние края фар (возле капота) вертикальными полосками на той же линии, которая соединяет условные центры фар.

Затем снова отъехать на 7.5 метров и включить дальний свет фар. Пятна должны находится по середине наших новых отметок.

Если Вы все сделали правильно, то получите хорошо настроенный свет, который не будет слепить встречные автомобили и максимально освещать путь.

Как подключить галогенную лампочку в машине

Для того, чтобы была возможность включить эту лампочку в любой момент, источник питания должен быть постоянным и независимым от замка зажигания. Идеально для этих целей подходит постоянно подключенный предохранитель. Например, в случае с ВАЗ-2106, это предохранитель №1 (крайний левый в верхнем блоке). Предварительно нужно узнать, как обжать клемму на проводе в автомобиле. А теперь обо всем поподробней.

Подсоединиться к предохранителю можно двумя, даже тремя способами. Первые два некрасивых и ненадежных.

1. Клемму типа «мама», закрепленную на проводе, просто подцепить к нижней лапке предохранителя. Некрасиво и ненадежно, можно нечаянно спихнуть ногой и т.д.

2. Вообще без клеммы. Просто засунуть оголенный конец провода под предохранитель. Это вообще бред, потому что обычные предохранители в классических вазовских блоках часто плавятся, сгибаются и начинают болтаться в гнезде. Поэтому ваш провод скорее всего вылетит, а то и начнет искрить из-за плохого контакта.

3. Самый надежный способ – официальный. То есть клемму «мама» нужно натянуть на свободный вывод первого предохранителя с обратной стороны блока. Провода для подключения можно использовать небольшого сечения, например, 0,5мм. Конечно, должна быть хорошая изоляция, в смысле не надо использовать под это дело какие-нибудь радиопровода или что-то такое. Нужны нормальные силовые провода для электрики.

Противотуманные фары: установка

В условиях плохой видимости, вызванной атмосферными явлениями, например, туманом или густым снегом, бывает сложно обойтись без такого полезного дополнения к штатной оптике, как противотуманные фары. Такого типа фары формируют световой луч непосредственно над дорогой и не светят на толщу снега или тумана. Наиболее востребованы владельцами ВАЗ 2106 отечественные ПТФ ОСВАР и «Автосвет», а также импортные Hella и BOSCH.

При установке ПТФ следует руководствоваться ПДД, согласно которым такого типа ламп на легковом авто должно быть не более двух и располагаться они должны не ниже 25 см от дорожного покрытия. ПТФ должны работать совместно с габаритами и подсветкой номерных знаков. Подключать ПТФ необходимо через реле, т. к. на них подаётся большой ток, который может вывести из строя выключатель.

Реле должно иметь 4 контакта, пронумерованных и подключённых следующим образом:

• 85 — кнопка включения;
• 87 — через предохранитель на АКБ;
• 86 — масса;
• 30 — ПТФ.

Регулировка противотуманок

Как самому отрегулировать и правильно настроить противотуманные фары автомобиля ВАЗ? Вручную настройка оптимальных световых значений осуществляется путём вращения. Нужно поворачивать в двух плоскостях оптический элемент фар вашего транспортного средства.

Заранее необходимо ослабить болты, которыми фары прикреплены к бамперу. Настройка противотуманок происходит очень легко, если под рукой имеется специальное оборудование. Но, если таковое отсутствует, тогда делайте так, как было рассказано выше, но за исключением некоторых нюансов.

Автомобиль от стены нужно поставить на расстоянии пять метров. После проведения соответствующей разметки, отрегулируйте противотуманки так, чтобы верхняя часть светового пятна была на сантиметр ниже того места, где на стене спроецированы центральные точки противотуманных фар.

Тюнинг

С помощью тюнинга оптики можно не только украсить фары, но и несколько их модернизировать и усовершенствовать. Элементы тюнинга, как правило, продаются в автомагазинах в готовой к установке комплектации. В качестве тюнинга фар ВАЗ 2106 чаще всего используются:

• дополнительные накладки и отражатели;
• более современные типы фар, например, с линзами;
• светодиодное обрамление;
• тонировка;
• биксенон и т. д.

Важно при этом, чтобы внесённые изменения не противоречили требованиям ПДД.

Для тюнинга фар ВАЗ 2106 используют светодиодное обрамление

Видео: работа электромеханического корректора фар на ВАЗ 2106

Периодическая очистка требуется не только наружной, но и внутренней стороне фар ВАЗ 2106. Если необходимо избавиться от накопившейся за время эксплуатации грязи и пыли, можно воспользоваться одним из множества специальных чистящих средств

Важно при этом, чтобы средство не содержало в составе спирт, который может повредить напыление отражателя и оптику придётся менять. В некоторых случаях для очистки поверхности фары бывает достаточно зубной пасты или косметической мицеллярной жидкости для снятия лака

Чтобы вымыть внутреннюю поверхность фары, не снимая стекла, нужно вынуть из фары лампу, залить внутрь разбавленную чистящим средством воду и несколько раз хорошо взболтать, после чего промыть ёмкость чистой водой и просушить.

Из личного опыта: как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106

Примечание!
Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка:
1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание!
Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание!
Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание!
При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т.д. Всегда регулировка фар осуществляется вместе)

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Примечание!
При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

8) Теперь перейдите к регулировки внутренних фар, и таким же образом отрегулируйте их.

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание!
Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик:
Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Основные выводы

Для замены перегоревшей лампы ближнего света на ВАЗ 2106 лучше выбирать штатно устанавливаемые галогенки с характеристиками H4 на 12 В и 55 Вт. Среди других проблем, приводящим к сбою в данном модуле оптики, выделяются:

1. Перегоревший элемент или окислившийся контакт в блоке предохранителя.
2. Поломка реле.
3. Заржавел провод соединения на массу.

При замене лампочек нужно строго следовать предложенной инструкции.
