Подшипник задней ступицы Рено Логан: снятие и замена

Признаки поломки и диагностика заднего ступичного

Производитель заявляет, что автомобилю Рено Логан замена переднего ступичного подшипника не требуется ближайшие 150 тысяч километров. Практика показывает, что данный элемент действительно ресурсный.

Более того, подшипник может прослужить и 200 тысяч. Главный враг его это влага. Если корпус элемента деформируется и внутрь попадает вода, подшипник моментально рассыпается. Коррозионные процессы в нем недопустимы. Поэтому как только в механизме пропала смазка и начала разрастаться ржавчина, он будет издавать характерный гул. С увеличением скорости он усиливается. Неприятный звук может доносится как из передней, так и с задней части автомобиля.

Неисправности заднего ступичного подшипника Рено Логан проявляются:

1. «Сухим» хрустом – его издают перекатывающиеся сферы, разбившие «корпус» и неравномерно рассредоточившиеся внутри обоймы. Перепутать или не услышать этот звук невозможно, поэтому при первом же проявлении рекомендуется провести диагностику в сервисном центре.
2. Вибрацией, которая ощущается на руле и во всем кузове. Признак говорит о серьезном износе обоймы, который грозит заклиниванием механизма и резкой остановкой колеса. Во время движения на высокой скорости это чревато перевернувшимся автомобилем. В таком случае необходима срочная замена.
3. Уводом Логана в одну из сторон – вызвано заклиниванием подшипникового механизма. Проблема также проявляется и при неправильном развале и схождении.

Проверку подшипника ступицы Рено Логан так:

1. Поднимаем по очереди переднюю левую и правую стороны автомобиля.
2. Руками приводим колесо в действие и слушаем, издаются ли посторонние звуки.
3. Скрежетание и другие шумы — сигнал о выходе подшипника из строя.
4. Износ также может проявляться сильным люфтом при раскачивании шасси авто в плоскости оси.

Спецификация запчастей

Прежде всего необходимо правильно подобрать подшипник. Для этого нужно знать артикул ступичного подшипника Рено Логан. Для автомобилей с системой АБС и без неё потребуются разные подшипники.

В первом случае на месте резинового сальника подшипника расположена специальная магнитная полоса, которой нет на подшипнике для автомобиля без АБС. Если такой подшипник поставить на машину с антиблокировочной системой, АБС не будет работать, о чем просигнализирует соответствующий индикатор на панели.

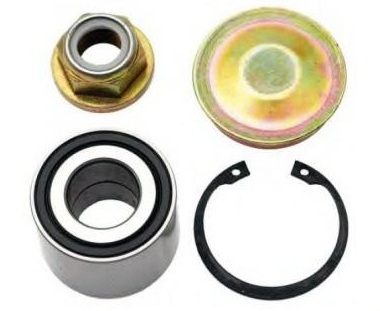

Приобретать лучше оригинальные запчасти бренда SNR, которые идут в комплекте с новой затяжной гайкой и стопорным кольцом. Но существуют и другие варианты, доверия заслуживают производители FAG, FEBI, SKF.

Для обычного варианта артикул подшипника – 771205779, а его номер – R155. 75, для Логана с АБС – 6001547686, с номером R155. 16.

Перед покупкой можно проверить размеры подшипника передней ступицы. Внутренний диаметр – 37 мм, внешний диаметр – 72 мм, ширина – 37 мм.

Задний ступичный подшипник: артикул, выбор, цена

Учитывайте особенности когда покупаете подшипник, а именно: производитель, номер, размер и стоимость, наличие АБС магнитной полосы. На фото показан подшипник задней ступицы Рено Логан с АБС.

Цена заднего подшипника ступицы

Начнем со стоимости и с производителей запчастей. На заводе Рено ставят изделия завода SNR или NTN, как вариант купить продукцию этих заводов, цена запчасти в среднем составит 1500 . Аналоги: заводы SKF, SWAG или FAG, но это уже премиум сегмент, стоимость их 2000-2500 .

Если вы хотите поставить запчасть на долгий срок, придерживайтесь этих производителей, другие и более дешевые изделия не прослужат вам и 30 000 км. пробега.

ВИН код или номер новой детали Рено Логан

Перед приобретением необходимо уточните номер (вин код) подшипника по каталогу. Оригинальный номер подшипника без АБС – 7701205812; с АБС – 7701207677 (стоит дороже в среднем в 1,5 раза). Номера по каталогам в зависимости от производителя вы можете посмотреть в таблице ниже.

Артикулы подшипника задней ступицы

Поскольку, Рено Логан может быть оснащен АБС, существует два типа подшипников задней ступицы. В один входит функция АБС, а во второй – нет. Поэтому, детали разные и стоит знать, если ли АБС на автомобили и соответственно этому покупать запасную часть.

Артикул подшипника с АБС

Для начала рассмотрим, какие же существуют подшипники задней ступицы на Рено Логан с АБС.

Оригинальный артикул подшипника задней ступицы Рено Логан с АБС выглядит так — 77 01 207 677. Средняя стоимость по РФ составляет 2850 рублей.

Аналогов достаточно много и все они сертифицированы, но не все рекомендованы для установки на автомобиль. Поэтому, в таблице рассмотрим основные из них, которые можно устанавливать на Рено Логан:

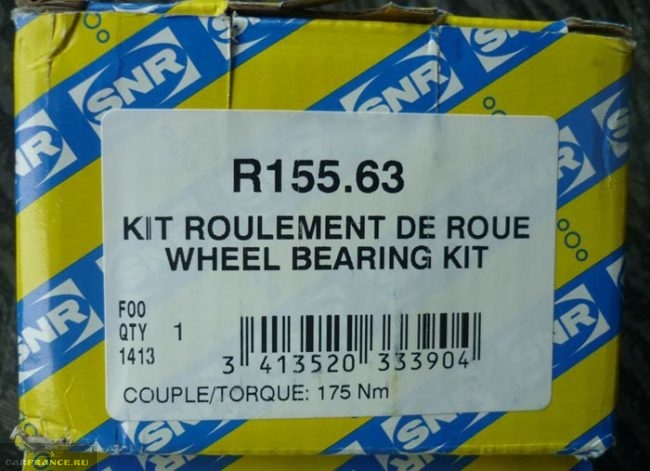

Подшипник SNR на Рено Логан с АБС

Таким образом, видно, что аналог оригинального подшипника задней ступицы Рено Логан с АБС стоит в среднем 2400 рублей. Это немного дешевле детали, которую производит завод Рено.

Артикул подшипника без АБС

Теперь, рассмотрим артикулы оригинальной детали, а также ее аналоги без АБС:

7701205812– это оригинальный каталожный номер подшипника задней ступицы Рено Логан без АБС. Средняя стоимость по РФ составляет 2000 рублей.

Как и в первом варианте, аналогов подшипника задней ступицы Рено Логан без АБС довольно много. Рассмотрим, основные из них и те, которые рекомендованы по качеству для установки на автомобиль:

Как видно из таблицы, аналогов заднего ступичного подшипника на версию без АБС довольно много. При этом стоимость намного ниже оригинала. Установка этих запасных частей проводится в штатные посадочные места и не требует ничего доделывать или переделывать.

Рекомендуемые фирмы-производители подшипников и цены

Размеры задних деталей ступицы

Когда покупаете детали, уточняйте её размеры , так как существуют различные её модификации. Оригинальный размер подшипника Рено Логан:

1. внутренний диаметр кольца – 25 мм,
2. наружный диаметр – 52 мм,
3. ширина – 37 мм.

Пошаговая инструкция замены переднего ступичного подшипника на Рено Логан с АБС и без АБС

Ну, что же теперь пора перейти к самому процессу замены переднего ступичного подшипника на Рено Логан (Renaut Logan) комплектации с АБС и без АБС. Сам процесс не будет сильно отличатся, поэтому вы сможете его использовать как в одном так и в другом случае. И так приступим:

1. Перед тем как домкратить колесо, рекомендуем вам сорвать фиксирующую гайку с переднего колеса. Гайка срывается головкой на 30. Предварительно очищаем и срываем ее.
2. Теперь снимаем колесо
3. После того как сняли колесо, нам необходимо, отключить датчик АБС если у вас машина с датчиком. Отключается он очень легко, выдергивается из пружинки и все!
4. Теперь нам нужно открутить рулевой наконечник. Родная гайка идет диаметром 16 мм. Если подшипник уже меняли то, встречается и гайка 17мм. Откручиваем гайку и легкими ударами молотка извлекаем рулевой наконечник из кулака.
5. Затем мы снимаем тормозной суппорт. Для этого разводим колодки и откручиваем сзади 2 болта на 18 мм. Извлекаем суппорт.
6. Далее снимаем тормозной диск. Перед тем как его откручивать, желательно залить в отверстие вдш-ку и обстучать его.
7. Затем можно выкрутить гайки и вынуть крепление кулака к стойке.
8. Теперь откручиваем и снимаем шаровую опору. Она крепится сквозным болтом на 16 через кулак.
9. После это нам необходимо разжать кулак. Для этого забиваем отвертку, как показано на скриншоте и разжимаем его в разные стороны.
10. Теперь собственно мы с вами снимаем и сам кулак. Следует отметить, что привод очень часто прикипает к ступице, но в нашем случае кулак снялся очень легко.
11. После того как сняли поворотный кулак, желательно конечно открутить его кожух. Он крепится двумя болтами на 30. Но, он очень часто ломается, поэтому я не советую его откручивать, если можно грамотно выприсовать ступичный подшипник.

Самостоятельная замена

Замену подшипника ступицы Логан производим с помощью:

Необходимый инструмент

• торцевая головка на 30 мм;
• вороток длиной 0,5—1 м;
• противооткатные упоры;
• домкрат;
• подставка под автомобиль;
• баллонный ключ;
• отвертка;
• тиски;
• щипцы для стопорных колец;
• чашечный съемник.

Порядок действий

Чтобы заменить задний ступичный подшипник нужно:

1. Подготовить автомобиль:
   1. включить первую передачу или переключить АКПП в режим P,
   2. подложить под передние колеса противооткатные башмаки,
   3. ослабить колесные болты,
   4. отпустить ручной тормоз,
   5. снять защитный колпак с гайки ступицы.
2. Открутить ступичную гайку головкой на 30.

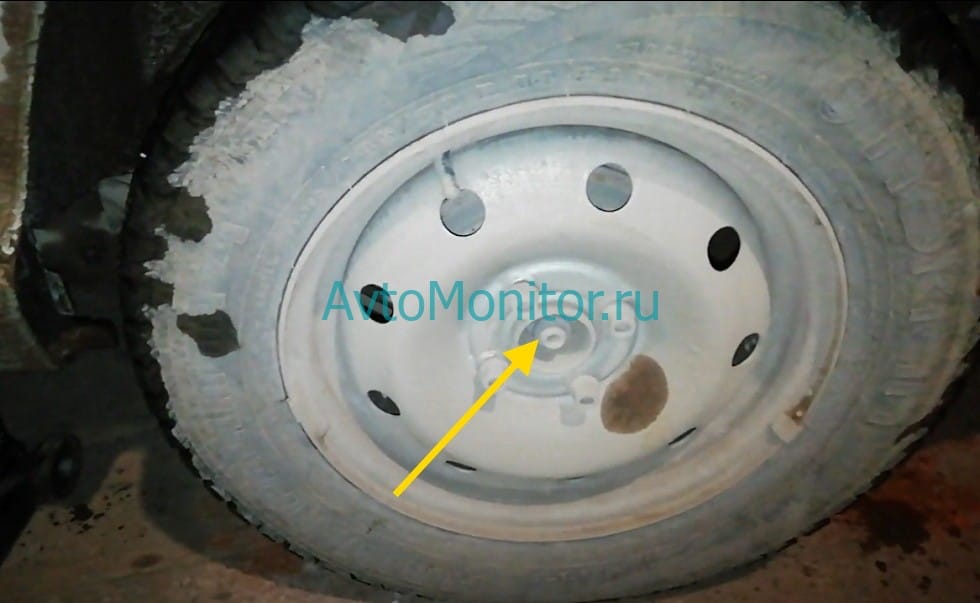

   На опущенном автомобиле ослабить гайку ступицы

3. Поднять машину на домкрате и установить под нее подставку.
4. Снять колесо.
5. Снять тормозной барабан. Если не получается это сделать, то прикрутить колесо выпуклой стороной диска к барабану и, нажимая с усилием на колесо влево-вправо, снять деталь.

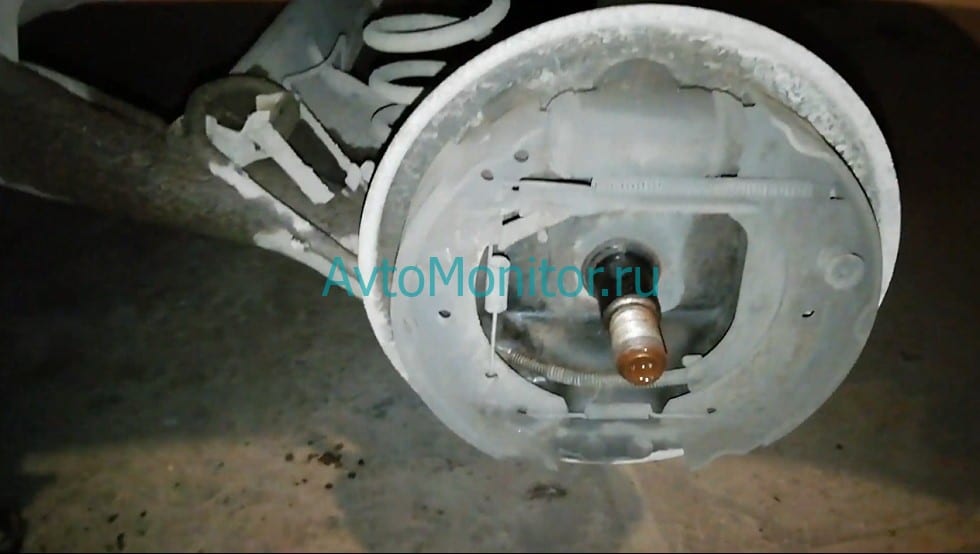

   Барабан сняли

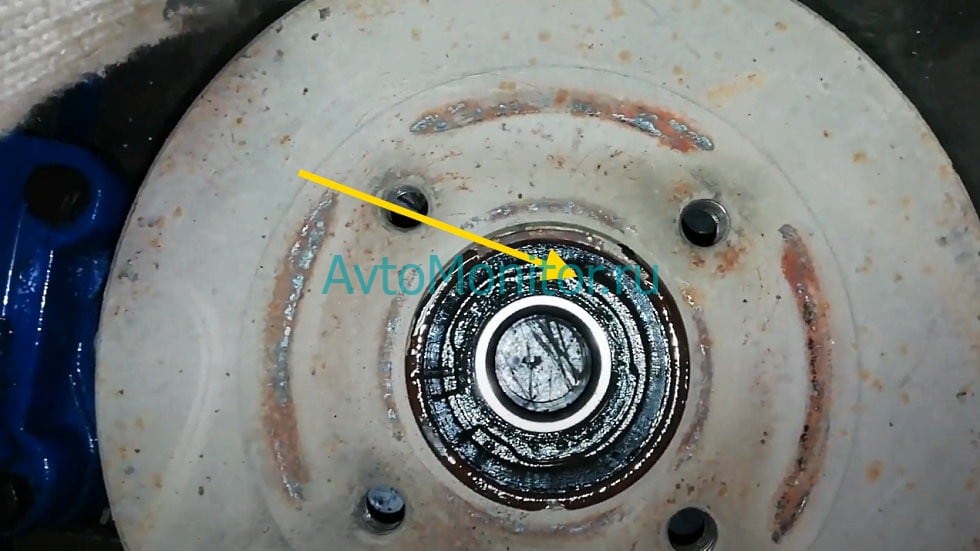

6. Снять стопорное кольцо с помощью щипцов из проточки на тормозном барабане.
7. Зажать тормозной барабан в тисках и выпрессовать подшипник чашечным съемником.

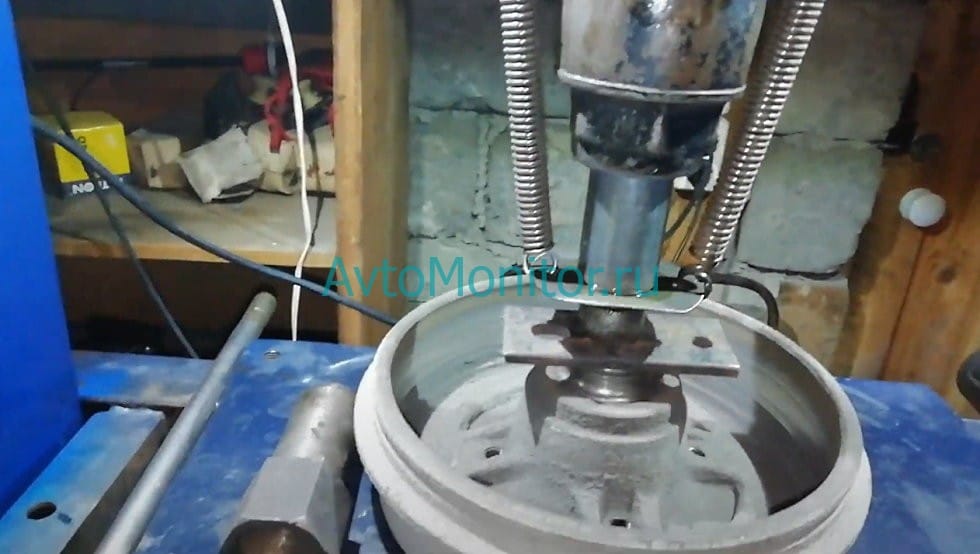

   Выпрессовка старого подшипника

8. Очистить место установки новой детали от грязи и смазать моторным маслом.

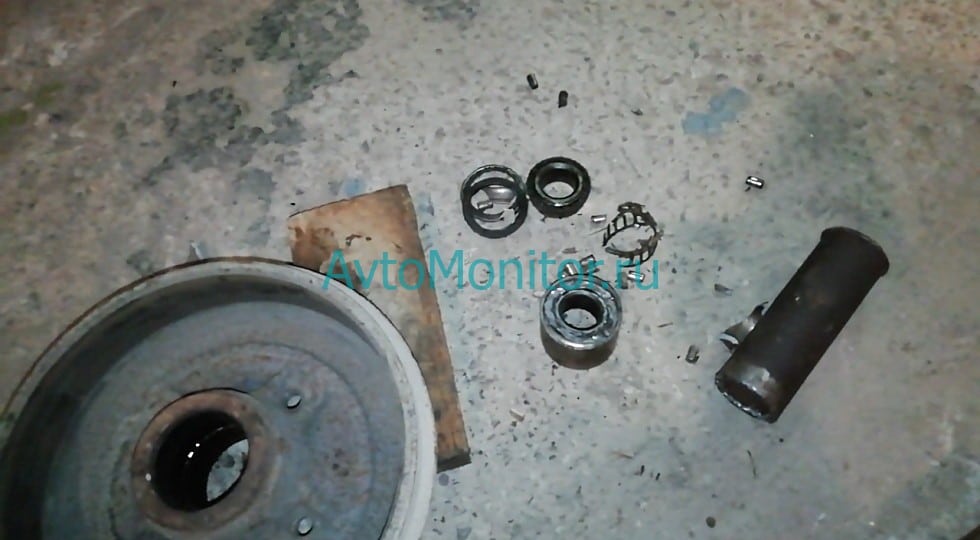

   Старый подшипник

9. Запрессовать новую деталь, используя в качестве оправки внешнее кольцо старой детали.

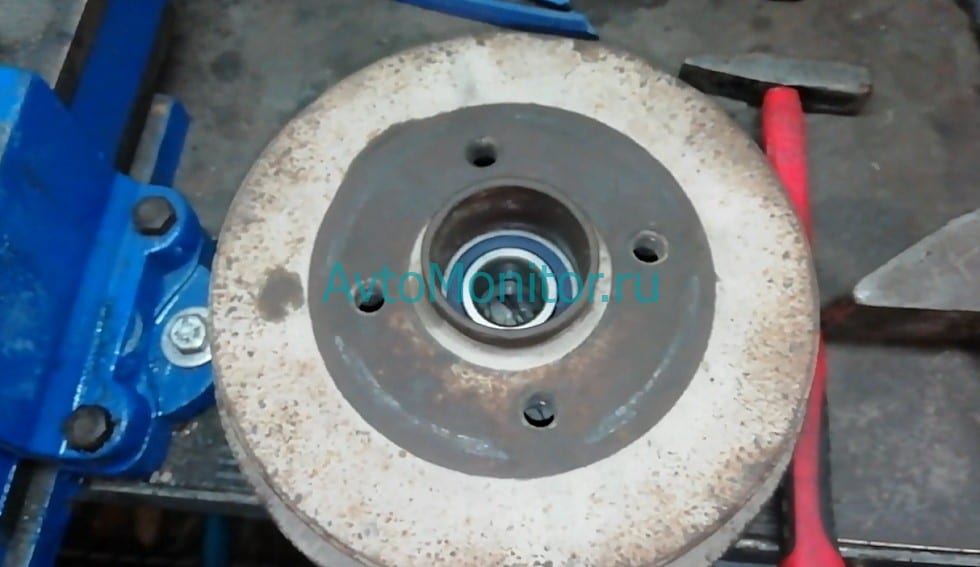

   Новая деталь установлена на место

   В процессе нужно не повредить задающее кольцо датчика.

10. Установить снятые детали на прежнее место.

Советы мастеров

• Задний ступичный подшипник Рено Логан извлекают и устанавливают исключительно с опущенным ручным тормозом;
• Гайка ступицы всегда меняется вместе с подшипником;
• Вместе с ремонтом осмотрите все тормозные узлы, проверьте работоспособность барабана, цилиндров, подшипника опоры;
• Демонтированный из установки подшипник нельзя повторно использовать;
• Перед началом движения или приведением колеса в действие убедитесь в надежности затяжки. Движение с незатянутым элементом станет причиной деформации сепаратора из-за высокой нагрузки.

Тюнинг и доработка

Некоторые автовладельцы Рено Логан устанавливают назад дисковые тормоза. При этом стоит учитывать, что подшипник ступицы необходимо устанавливать такой, как впереди, но это невозможно, из-за того, что разные размеры. Выход только один — менять цапфу. На Рено Логан можно найти оригинальную деталь назад, которая поддерживает установку переднего подшипника. Стоимость такой детали составляет около 10 000 рублей.

Также, стоит учитывать то, что при совершении тюнинга подвески Рено Логан, подшипники ступицы необходимо устанавливать спортивного типа. Они менее подвержены износу и выдерживают нагрузки, а их ресурс, увеличенный с 30 000 до 50 000 км.

Также, при установке с АБС дисковых тормозов, придется заменить и сам датчик скорости, поскольку штатный не подойдет на новую конструкцию. Поэтому, при совершении тюнинга, стоит подумать о затратной и рентабельной части, хотя эффект окупает себя полностью, поскольку ресурс увеличен.

Способ N1

Необходимо либо поднять автомобиль, если он установлен на подъемнике, либо поднимать каждое колесо домкратом, при работе на площадке.

Далее под задние колеса ставятся противооткатные башмаки (при проверке на земле), заводится двигатель, включается 4 передача и ведущие колеса разгоняются до 70-80 км/ч, либо одной из ведущих колес при работе с домкратом. Затем выжать сцепление и выключить передачу, перейдя на нейтралку. При неисправной ступице появится отчетливо слышный гул от подшипника, что «подскажет» о его неисправности.

Если это переднеприводный автомобиль, то таким образом можно проверить ступицы передних колес, если же заднеприводный, то подшипники ступиц заднего моста.

Способ N2

Колеса поочередно проверяются на наличие люфта. Каждое из колес поднимается на домкрате (не забываем за башмаки) и колесо необходимо покачать в вертикальной и горизонтальной плоскости и затем прокрутить.

При неисправной ступице будет ощущаться люфт, тем больше, чем сильнее разбит подшипник, а при прокручивании колеса появится шум, иногда с явным перекатыванием шариков.

Однако люфт колеса может быть вызван и неисправностью элементов подвески или рулевого управления. Для точности проверки необходим помощник. Он должен нажать на педаль тормоза, и в этом положении еще раз проверить люфт колесного подшипника, качая колесо в вертикальной плоскости. Если люфт остался, то его причина в неисправности подвески, когда же он исчез, то это признак износа подшипника ступицы.

Если подшипник исправен, то никакого люфта нет вообще.

Способ N3

Определение изношенного подшипника при выполнении поворотов. При выполнении поворота кузов автомобиля начинает крениться, например, при левом повороте происходит крен машины в правую сторону. При этом основная часть нагрузки падает на правое колесо, разгружая при этом левое.

Если при скорости порядка 15 км/ч выполнить резкий поворот руля влево и посторонний шум исчезнет, стало быть шум исходил от неисправного подшипника левой ступицы. Аналогично можно проверить и подшипник правой стороны.

Какие еще могут быть причины стуков сзади

Нужно изучить характер стука. Проблемы могут быть связаны вовсе не с техникой, а с другими факторами, о которых мы никогда не думаем. К примеру, грохот может издавать посторонний предмет, который прицепился к глушителю на вашем автомобиле. Это говорит о том, что перед началом сложного ремонта нужно изучить все возможные посторонние причины возникновения звука. Часто простой логический разбор ситуации и изучение природы стуков помогают определить, с чем конкретно вам пришлось столкнуться. Очень часто эта проблема решается с минимальными затратами усилий и вообще без денежных вложений.

Причины могут быть следующие:

• оторвались подушки глушителя — это резиновые подвесы, на которых система фильтрации выхлопа качается под днищем автомобиля, их регулярно нужно осматривать и проверять целостность;
• стучит запаска в специальном отсеке — на многих автомобилях есть фиксаторы запаски, которые откручиваются со временем, их нужно проверять и подтягивать, чтобы избежать стука при движении;
• издает звуки домкрат, который болтается по багажнику — это могут быть типичные стуки, которые обычно возникают при неисправности подвески, металлические части домкрата отлично звенят;
• в багажник вы положили какие-то новые вещи, которые стучат на неровностях, создавая ощущение проблем с ходовой частью, просто временно выложите все из багажника и проедьтесь для проверки;
• есть проблемы с кузовными деталями — это могут быть оторванные крепежи, отвалившаяся заводская сварка элементов, стук может быть спереди, но на ходу ощущается он в задней части.

Если диагностика ходовой не принесла никаких результатов, стоит сразу же обратиться к вопросам нетехнических моментов. Очень часто проблемы будут связаны именно с неправильно лежащими в багажнике вещами или неприкрученной запаской. Будьте внимательны и проявите бдительность, прежде чем отдавать машину в ремонт. Очень часто мастера после диагностики просто прикрутят на место домкрат или запаску, а с вас возьмут денег как за полноценный ремонт ходовой части. И выбирать специалистов для ремонта автомобиля нужно очень осторожно.

Видео

За замену ступичного подшипника на Renault Logan I и II поколений не стоит браться, если нет специального инструмента или нет опыта в ремонте автомобилей, так как неправильная установка новой запчасти может привести к повреждению внутренней поверхности поворотного кулака или тормозного барабана.

Отчетливый гул, доносящийся со стороны крыла на высокой скорости, биение руля, люфт при покачивании вывешенного колеса влево-вправо, вверх-вниз — это явные признаки износа переднего или заднего подшипника ступицы на Renault Logan I и II. Как подобрать запчасть для замены и самостоятельно ее установить, расскажет эта статья.

Выводы

При замене подшипника задней ступицы Рено Логан стоит быть весьма аккуратным, поскольку если неверно запрессовать деталь, то она быстро выйдет со строя из-за повышенного износа. Также, стоит отметить, что при совершении замены следует соблюдать правила безопасности, особенно при установке и съеме деталей.

1. При выборе подшипника для замены обращайте внимание на условия уплотнения новой детали и наличие консервирующей смазки. Следите за тем, чтобы при повороте в руках подшипник не заедал и не выходила смазка. Обратите внимание на наличие коррозии и грязи на поверхностях, проверьте гайку в комплекте.
2. Приобретайте подшипник в надежных сертифицированных магазинах, которые закупают детали напрямую у этого завода. Крайне не рекомендуется приобретать подшипник других производителей или стоимость которого менее 1500 руб.
3. Подшипники колес передних колес имеют равномерную характеристику износа, поэтому при замене одного из подшипников проверьте работоспособность другого колеса.
4. При замене также проверьте состояние шара, штифта и наконечника.
5. При установке поворотного кулака нанесите графитовую смазку на резьбовые соединения.
6. Перед установкой подшипника (БЕЗ АБС) — откройте его и проверьте наличие и количество смазки, при необходимости добавьте 20-30 грамм.
7. Вместо оправок используйте серию больших колпачков.
8. При запрессовке подшипника используется сменный шпиндель или съемник с наружным диаметром 72 мм; при выдавливании из пуансона — 42 мм.

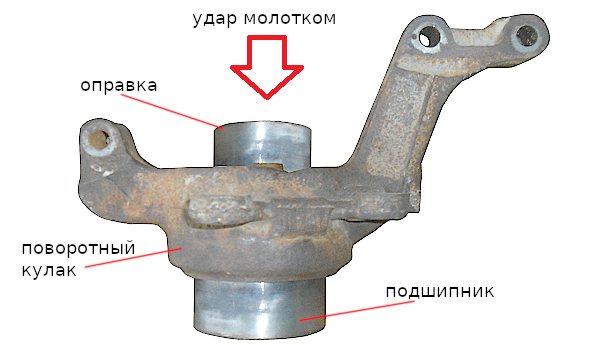

9. Также ознакомьтесь со схемами запрессовки подшипника в поворотный кулак и ступицу через шпиндель — без съемника ступичного подшипника. При таком подходе нужно соблюдать осторожность и равномерность запрессовки по всему диаметру детали. Делать это нужно в тисках.
