О втором поколении Фокуса

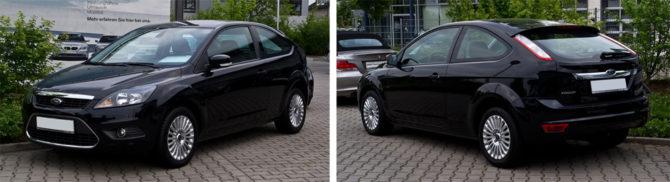

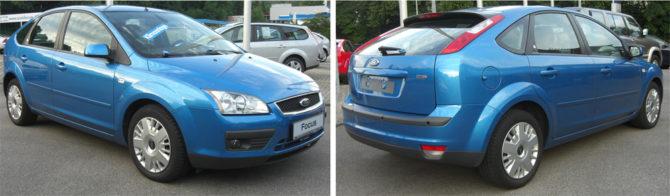

Выпуск второго поколения автомобиля Форд Фокус был начат в 2004 году и продолжался до 2011. Через четыре года после старта (в 2008 году) производитель произвел рестайлинг, который нельзя назвать глубоким: незначительно изменился лишь рельеф капота, колесных арок, бампера, зеркал, добавился спойлер и прочие мелочи.

Коснулась доработка и фар. Они получили более агрессивную форму, но, что важно, изменилась и внутренняя конструкция фонаря. Если в Фокусе 2 до рестайлинга лампы дальнего и ближнего света располагались в одном общем люке, то после доработки каждая лампочка обзавелась собственным.

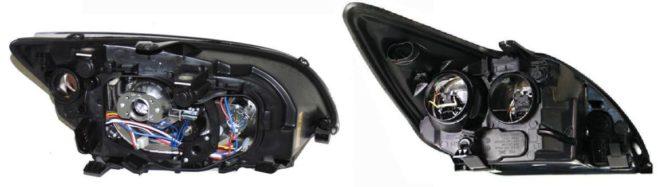

Дорестайлинговая фара Форд Фокус 2 (слева) и послерестайлинговая

Что касается формы кузова, то Форд Фокус 2 в этом плане имеет пять модификаций: трехдверный хэтчбек, пятидверный хэтчбек, кабриолет, седан и универсал.

к содержанию ↑

Типы используемых лампочек

Прежде чем мы займемся заменой, разберемся, какие лампы на Форд Фокус 2 используются. Ведь прежде, чем менять, нужно купить то, что необходимо. Итак, производитель устанавливает в свои автомобили до рестайлинга и после рестайлинга следующие типы ламп.

На фото цифрами обозначены:

• 1 – ближний свет. Галогенная, цоколь H7, мощность 55 Вт;
• 2 – дальний свет. Галогенная, цоколь H1, мощность 55 Вт;
• 3 – противотуманные фары. Галогенная, цоколь H11, мощность 55 Вт;
• 4 – подсветка номерного знака (седан), освещение салона (дорестайл). Лампа накаливания типа C5W, мощность 5 Вт;
• 5 – повторитель поворотов. Лампа накаливания с оранжевым баллоном типа W5W, мощность 5 Вт;
• 6 – подсветка номерного знака, вещевого ящика, багажника, салона, передние габаритные огни. Лампа накаливания типа W5W, мощность 5 Вт;
• 7 – стоп-сигнал/задние габаритные огни. Двуспиральная накаливания с красным баллоном типа P21/5W, мощность 21 и 5 Вт;
• 8 – указатели поворота. Накаливания с оранжевым баллоном типа PY21W, мощность 21 Вт;
• 9 – сигнал заднего хода. Накаливания типа PY21W, мощность 21 Вт;
• 10 – задний противотуманный фонарь, задние габаритные огни. Двуспиральная накаливания типа P21/5W, мощность 21 и 5 Вт.

Какие лампы ближнего света лучше подходят для Форд Фокус 2

Существует две разновидности Ford Focus 2:

• дорестайлинговая;
• рестайлинговая.

Между ними имеются некоторые конструкционные различия, но в фарах головной оптики обеих моделей установлены галогеновые лампочки, как для ближнего, так и для дальнего света.  На дорестайлинговых машинах ближний и дальний свет обеспечивала одна конструкция H4, а на рестайлинговых автомобилях на ближний свет используются отдельные светильники с цоколем H7, а на дальний — H1. Эти приборы используются только на головной свет, ПТФ, габариты или поворотные сигналы обеспечивают другие типы ламп.

Согласно действующим правилам, вносить изменения в конструкцию транспортного средства нельзя, поэтому устанавливать другие типы ламп в блок-фары второго ФФ запрещается.

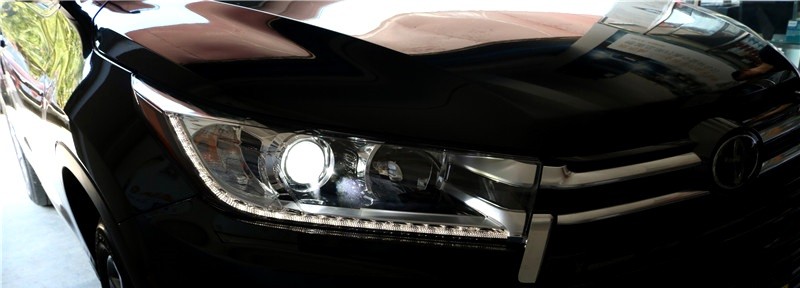

Важно! Несмотря на запрет, многие автолюбители устанавливают ксеноновые или светодиодные лампы, пытаясь выиграть в яркости и мощности светового потока. Это является прямым нарушением правил и может повлечь штраф или лишение водительских прав на полгода или даже на год.

Необходимо учитывать, что блок-фары Форд содержат сразу несколько приборов:

• ближний и дальний свет;
• габаритные огни;
• указатели поворота.

Во время работы галогеновые колбы сильно нагреваются, что создает неблагоприятный режим для работы осветительных приборов других типов. Например, светодиоды, даже с принудительным охлаждением, в таких условиях долго работать не смогут.

Выбор производителя

С завода в автомобилях Форд Фокус 2 всех типов (седан, хэтчбек и т.д.) стоят галогеновые лампы фирмы Дженерал Электрик, а для ФФ 2 всеволжской сборки — Дженерал Электрик, или более дешевые образцы от компании Филипс. Мощность составляет 55/60 Вт. На замену могут быть использованы галогеновые аналоги h7 с такими же параметрами, которых имеется около 5 десятков. Выбор обычно обусловлен личными предпочтениями и финансовыми возможностями автолюбителя. Среди наиболее известных и надежных производителей стоит отметить следующие фирмы:

• Philips;
• Osram;
• Koito;
• Bosh и т.д.

Обратите внимание! Основным критерием выбора должны быть эксплуатационные и технические характеристики лампы, а наименования бренда лишь служит подтверждением их качества.

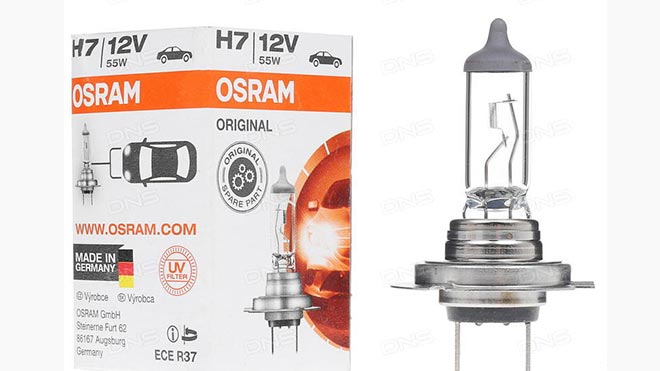

Оsram Н7 Оriginal

Осрам – немецкий недорогой бренд, лампа стоит 200-300 рублей. Напряжение 12 В. Свет имеет скорее желтоватый оттенок, что сначала расстраивает покупателя.

Однако светильник хорошо освещает дорогу, а при дождливой погоде желтизна оказывается лучше белого света. Срок службы зависит от использования, но среднее значение – год. Мощность 55 Вт. Световой поток равномерный. Отличное качество за небольшие деньги.

Рhilips Н7 Vision Рlus

Фирма «Филипс» также на слуху, расходник стоит уже гораздо дороже – 900 рублей. За такую высокую (по сравнению с другими) цену лампы Филипс обеспечивают ровный свет. Его яркость не зависит от ударов, вибраций или перепадов температур. Свет белый с желтым оттенком.

Еще один плюс: этот расходник отличается малым потреблением электроэнергии, из-за чего снижается нагрузка на аккумулятор Фокуса. Напряжение 12 В, мощность 55 Вт.

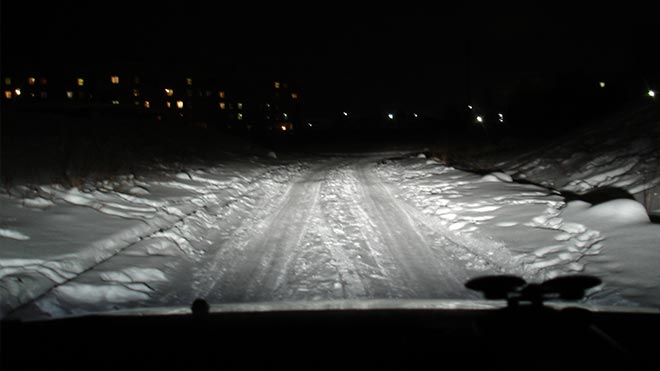

Кoito Whitebeam H7

Высокотемпературные галогенки японского производства. Цена в районе 1500. Яркий белый световой поток. Напряжение 12 В.

Хотя производители уверяют в безопасности использования этих расходников, бывали случаи, когда пластик фары расплавлялся. В туман или дождливую погоду белый свет не видно, желтоватый куда лучше. Срок эксплуатации колеблется от 3 до 5 месяцев.

Как заменить лампы в передних фарах

В фарах Форд Фокус 2 расположены лампы, отвечающие за дальний свет, ближний свет, габаритные огни и указатели поворота.

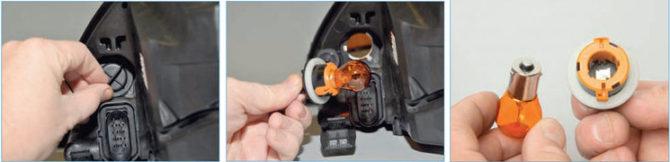

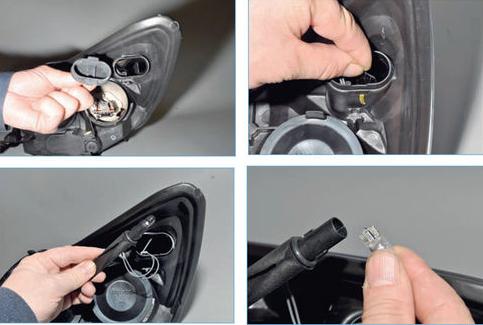

Как мы уже выяснили, лампы дальнего и ближнего света расположены в одном люке (дорестайлинг) либо каждая в своем. Лампочки габаритов и указателя поворотов самые маленькие, в обеих модификациях автомобилей установлены в отдельном гнезде на съемных патронах.

Сами лампы в фаре Форд Фокус 2 расположены в следующем порядке: ближе к центру авто стоит указатель поворотов, потом прибор дальнего света, следующий за ним – ближнего и у самого борта – лампочка габаритов.

Важно! В рестайлинге лампы дальнего и ближнего света поменялись местами – ближе к центру автомобиля находится прибор ближнего света, ближе к борту – дальнего.

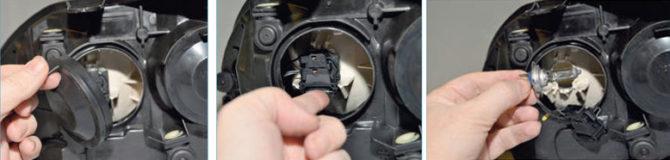

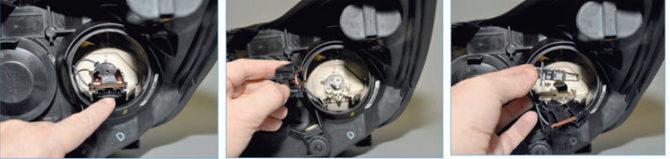

Для того чтобы поменять любую из лампочек, необходимо демонтировать фару – отвернуть крепежный винт и отжать две защелки. Затем открыть нужный люк и заменить сгоревший осветительный прибор (дальний, ближний) или повернуть патрон против часовой стрелки и извлечь вместе с лампочкой (габариты, указатели поворотов). Осталось снять сгоревшую лампочку и заменить на исправную.

Более подробно о демонтаже фары и замене ламп можно почитать в статье «Какие нужны лампы ближнего света на Ford Focus 2 и как их поменять».

Какого типа лампы стоят в заднем фонаре

Прежде чем производить замену лампы стоп-сигнала на Форд Фокус, мы выясним, какого типа осветительные приборы стоят в его фонарях. Ведь сначала лампочки нужно купить, и желательно именно те, что нужны.

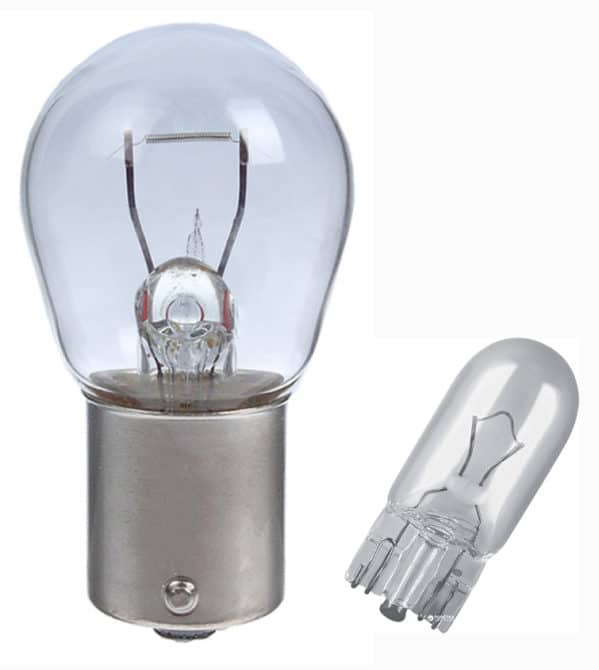

В автомобиле Форд Фокус с кузовом Седан в качестве основного указателя торможения используется лампа накаливания. Тип этой лампы – P21W. За дополнительный стоп-сигнал отвечают 5 миниатюрных лампочек типа W5W.

В кузове Хэтчбек и Универсал производитель применил двухнитевые лампочки P21/5W красного цвета. При этом пятиваттная спираль отвечает за задние габаритные огни, а двадцатиодноваттная включается при торможении (стоп-сигнал).

Процесс замены

С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

1. Две лампы P21W.
2. Умелые руки.
3. Аккуратность.

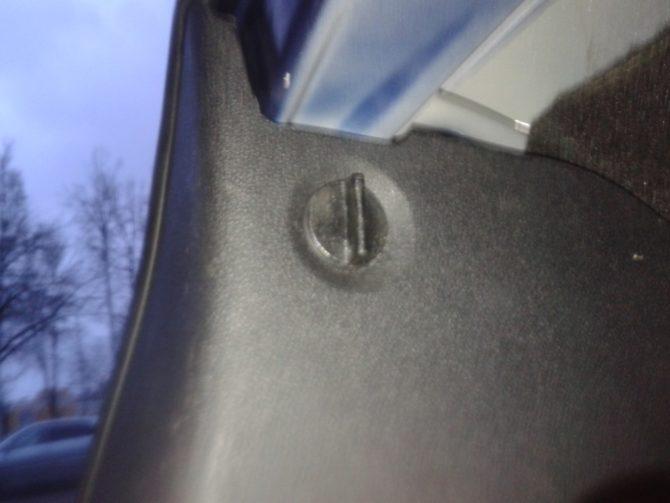

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Верхняя клипса крепления задней крышки на Форд Фокус 2 Седан

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

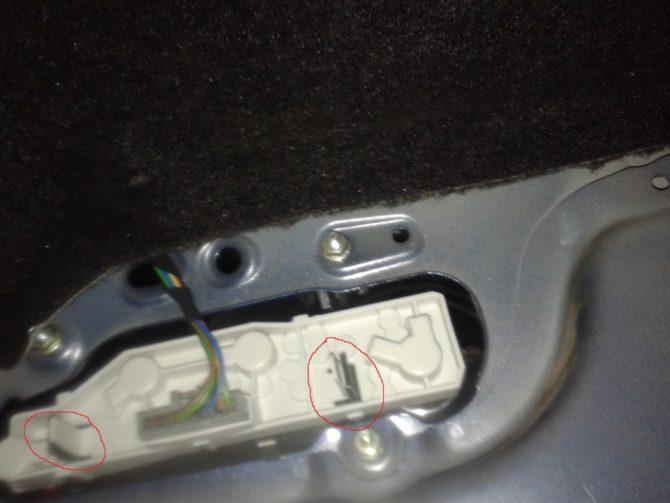

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать.

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

• сигнал торможения;
• задний ход;
• сигнал поворота (желтая);
• габаритный свет.

Получается, что нам нужна верхняя, которую я указал стрелкой.

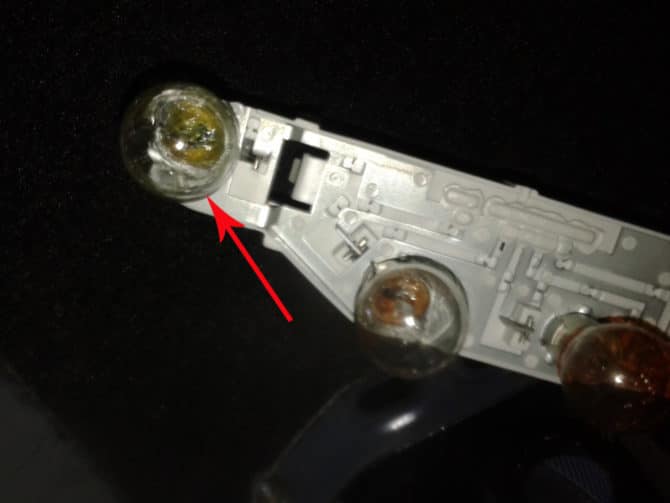

Лампа указателя торможения в Форд Фокус 2 Седан

Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.

Замена лампочек в дополнительном стоп-сигнале

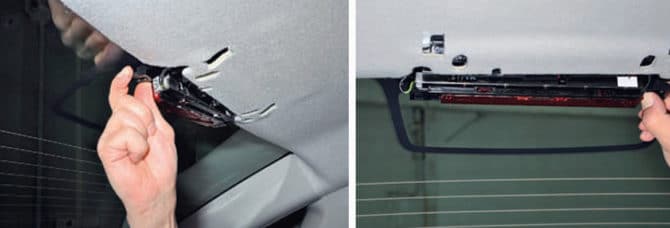

Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.

Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.

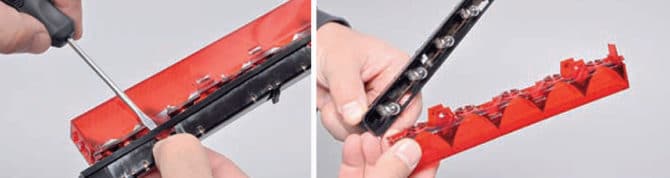

Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.

На заметку. Для удобства работы можно отключить разъем питания и полностью снять фонарь, но, в принципе, заменить лампочки можно и так, поскольку чем меньше дергаешь разъемы, тем они дольше живут.

Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.

Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.

Хэтчбек и Универсал

Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:

1. Крестообразная отвертка.
2. Лампы P21/5W с красной колбой.

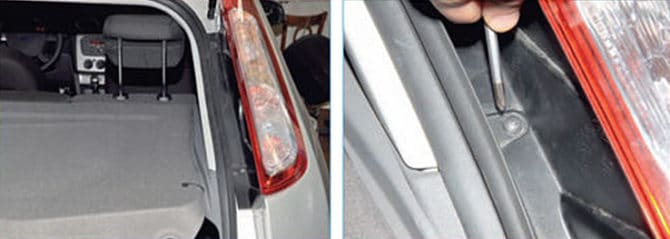

Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.

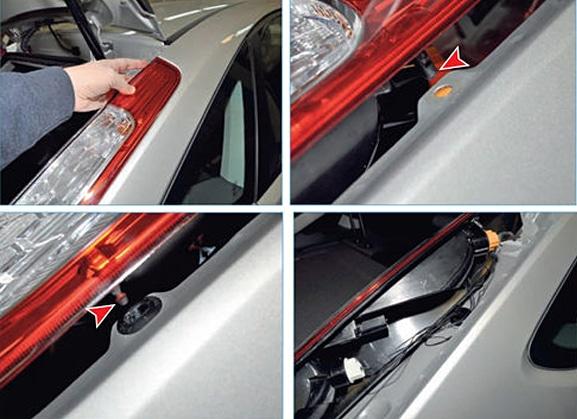

Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал

Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.

Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.

Что делать, если после замены свет все равно не горит?

Случается, что после замены лампочек фонарь или фара все равно не оживает. В чем может быть проблема? Наиболее распространенная – перегорание соответствующего предохранителя. Находим монтажный блок: он расположен в салоне под перчаточным ящиком. Поворачиваем фиксирующий винт, откидываем блок.

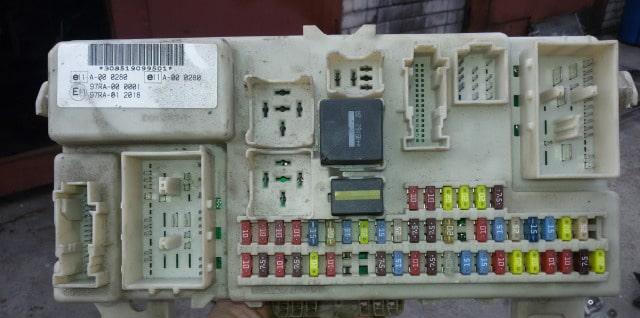

Если автомобиль дорестайлинговый, то монтажный блок будет выглядеть так:

Назначение предохранителей, отвечающих за освещение, в нем следующее (цифры отлиты возле предохранителей на корпусе блока):

• F37 (10 А) – левая фара дальний свет;
• F38 (10 А) – правая фара дальний свет;
• F45 (10 А) – габаритный свет (общий);
• F47 (10 А) – приборная панель;
• F48 (20 А) – обе фары ближний свет (общий);
• F49 (15 А) – главный выключатель осветительных приборов;
• F53 (7.5 А) – габаритный огонь, стоп-сигнал левого борта;
• F54 (17,5А) – габаритный свет, стоп-сигнал правого борта;
• F60 (15 А) – левая фара ближний свет;
• F61 (15 А) – правая фара ближний свет;
• F73 (7.5 А) – подсветка номерного знака;
• F84 (15 А) – фонари заднего хода.

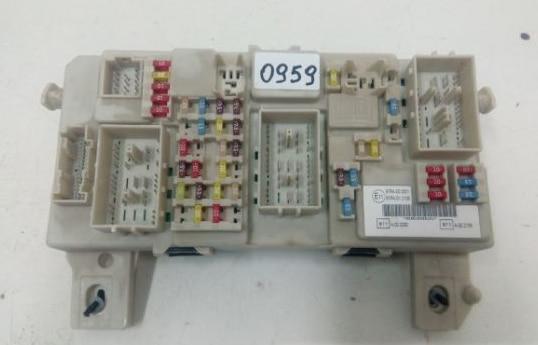

Если у нас Форд Фокус 2 “рестайлинг”, то монтажный блок будет выглядеть так:

Назначение предохранителей у него следующее:

• F103 (10 А) – питание системы управления наружным освещением;
• F104 (10 А) – освещение салона;
• F110 (10 А) – переключатель внешнего освещения;
• F113 (10 А) – габаритные огни (общий);
• F116 (20 А) – противотуманные фары (ПТФ);
• F117 (7.5А) – подсветка номерного знака;
• F125 (7.5 А) – габаритные огни, стоп-сигналы правого борта;
• F132 (15 А) – стоп-сигналы общий;
• F139 (10 А) – правая фара дальний свет;
• F140 (10 А) – левая фара дальний свет;
• F142 (15 А) – правая фара ближнего света;
• F143 (15 А) – левая фара ближнего света.

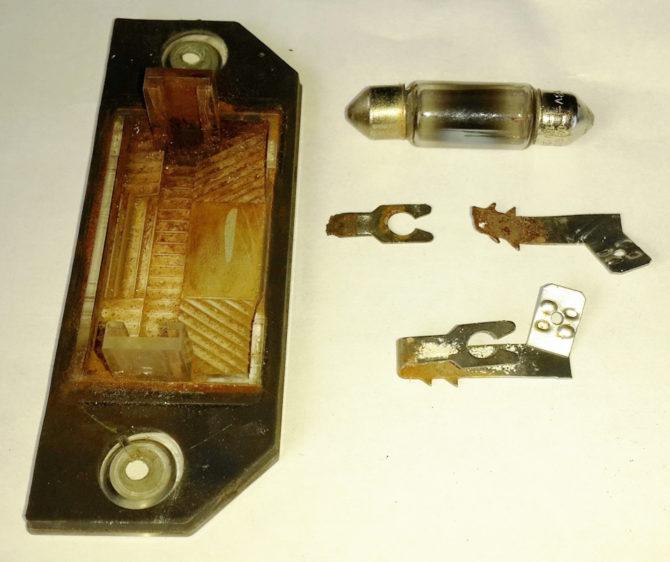

Еще одной распространенной причиной может быть окисление или выгорание соединительных колодок или патронов ламп. На фото ниже видно, что фонарь подсветки номерного знака вышел из строя из-за отгорания контактов патрона.

Вот мы и разобрались с заменой ламп на Форд Фокус 2 всех модификаций. Теперь ты сможешь разобраться с осветительными приборами своего автомобиля самостоятельно.
