Чистка дроссельной заслонки Форд Фокус 2 своими руками +видео

В чем причина популярности Форд Фокус 2

Автомобиль Форд Фокус считается надежным и экономичным транспортным средством. Такую репутацию он заслужил благодаря оптимальному сочетанию технических параметров и стоимости. На самой загруженной трассе ФФ2 выделяется хорошей маневренностью и скоростными возможностями. Еще одна особенность машины заключается в том, что на рынке присутствуют модели, собранные в разных странах. Важным фактором такого производства является то, что комплектующие узлы и агрегаты для автомобиля производятся на одних и тех же предприятиях. Дроссельная заслонка для двигателя может с равной вероятностью оказаться и в Америке, и в Азии, и в Европе.

Как показывают различные исследования и опросы, качество автомобиля мало зависит от географического расположения сборочного конвейера. Каждый водитель может выбрать следующий тип кузова:

• Седан;
• Универсал;
• Хетчбэк 3 двери;
• Хетчбэк 5 дверей.

Промывка дроссельной заслонки Форд Фокус 2

Разумеется, в зависимости от комплектации, Форд оснащается двигателем определенной мощности и механической или автоматической коробкой переключения передач. Чем мощнее двигатель, тем выше максимальная скорость. Это известно каждому, точно так же как и то, что чистка определенных узлов должна выполняться по графику.

Что такое дроссельная заслонка, дроссельный узел

Говоря простым языком, дроссельная заслонка – грубо говоря «педаль газа». Нажимая на газ, мы открываем дроссельную заслонку, откуда поступает воздух в двигатель, а  вместе с ним в цилиндр попадает бензин, тем самым повышая обороты двигателя. Чем сильнее нажимаем на газ – тем больше открыта дроссельная заслонка – тем больше повышаются обороты двигателя.

Назначение дроссельной заслонки

Но при любом внешнем очертании, в автомобиле важен двигатель. И когда начинает не стабильно работать дроссельная заслонка, это значит, что ей требуется чистка. Форд Фокус удобная и надежная машина. Однако в процессе эксплуатации разного рода мелкие неувязки и неисправности. Каждому водителю известно, что камеру сгорания подается воздушно-бензиновая смесь. Чем выше концентрация горючего в смеси, тем большая мощность выделяется при ее сгорании. Нажимая педаль акселератора, водитель регулирует концентрацию этой смеси. По-простому, так сложилось исторически, педаль акселератора называют газом.

Нажимая педаль газа, водитель передает усилие, и дроссельная заслонка приходит в движение. Когда она полностью открыта, в камеру сгорания поступает максимальный объем горючей смеси. Двигатель работает на максимальных оборотах. Постепенно изменяя положение дроссельной заслонки, водитель уменьшает объем горючего поступающего в цилиндры. Таким способом регулируются обороты двигателя и, в конечном счете, скорость движения автомобиля. Форд Фокус хорошо держит дорогу и на нем приятно ездить по любым дорогам. Приятно, когда все узлы и агрегаты находятся в исправном состоянии.

Механическая дроссельная заслонка

В настоящее время заслонка с механическим приводом может встретиться лишь в бюджетной комплектации автомобиля. В таком механизме заслонка соединяется с педалью акселератора посредством металлического тросика, закреплена на валу и помещена в корпус, на котором также размещены датчики:

Все это выглядит как отдельный блок. К нему еще ведут различные патрубки, по одним подводится и отводится охлаждающая жидкость, а через другие вентилируется картер и улавливаются пары топлива.

Благодаря РХХ при закрытом положении заслонки поддерживается необходимое количество оборотов коленвала. Сам регулятор состоит из шагового электродвигателя и специального клапана. Вместе они производят регулировку количества воздуха, причем, независимо, в каком положении находится дроссельная заслонка. Обычно проблемы касательно того, как адаптировать дроссельную заслонку, в случае с механическим приводом не существует.

Электромагнитная дроссельная заслонка

Электронный аналог в отличие от механического агрегата позволяет достигать оптимального значения крутящего момента при любом режиме работы двигателя. Уровень потребляемого топлива снижается, а езда на таком автомобиле комфортна и безопасна. Главными отличительными особенностями (а в данном случае и преимуществами) являются следующие:

• холостой ход регулируется перемещением дроссельной заслонки;
• отсутствует механическое соединение между педалью и заслонкой.

За счет того, что нет механической связи, крутящим моментом можно управлять электроникой вместо педали газа. Сам модуль заслонки состоит из следующих элементов:

• корпуса;
• самой заслонки;
• электропривода;
• возвратно-пружинного механизма;
• датчиков положения заслонки.

Установка в модуль не одного, а двух датчиков положения заслонки позволит повысить надежность. Для этого могут быть использованы магниторезистивные устройства или потенциометры, имеющие скользящие контакты. Как раз из-за поломки этих элементов необходимо решать, как адаптировать дроссельную заслонку на многих автомобилях.

При возникновении неисправности электропривода, за счет возвратно пружинного механизма заслонка приводится в аварийное положение. При этом сам модуль подлежит замене, что производится лишь в сборе.

Зачем и когда чистить/мыть дроссельную заслонку?

Существую такие понятия, как масляная пыль, картерные газы, масляные отложения. И вся эта грязь оседает на стенках дроссельного узла как снаружи так и внутри.  Из-за этой грязи дроссельная заслонка перестает закрываться или полностью открываться.

Признаки грязной дроссельной заслонки

Самые основные признаки, возникающие в связи с грязной заслонкой:

1. плохой или нестабильный запуск двигателя «через раз»;
2. нестабильный холостой ход, плавают обороты;
3. при движении на малых скоростях, автомобиль подергивается;
4. провалы на холостом ходу, двигатель глохнет на холостых.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Процедура очистки дроссельной заслонки на Форде Фокус 2

1 комментарий

Часто, владельцы этой машины сталкиваются с проблемой плавающих оборотов, надостачи тяги, долгого отклика электронной педали газа, провалов при разгоне и тд. Дроссельная заслонка Форд Фокус 2 хотя бы раз-два в период эксплуатации нуждается в чистке. Фокус более привередлив в этом отношении, нежели другие автомобили. Но, к счастью, чистка дросселя Форд Фокус 2 производится очень просто и быстро. Более подвержены этой проблемке ФФ с объемом 1.8 и 2.0 литра. Но, не исключение и 1.6 литровые моторы, как у меня.

Причины сильного засорения заслонки:

1. Неисправные свечи зажигания
2. Забитый воздушный фильтр и фильтр картерных газов
3. Некачественный бензин

Все эти факторы препятствуют пропорциональному обогащению топливной смеси и, как следствие, ведет к нагару.

Для работы, нам понадобится следующий инструмент:

• Отвертка с плоским лезвием или торцовая головка на 7-8
• Набор звездочек либо отвертка со сменными наконечниками (звездообразными)
• Очиститель карбюратора

Средство для очистки карбюратора я выбрал фирмы ABRO под названием Carb & Choke, один из самых распространенных и дешевых, цена — 160 рублей.

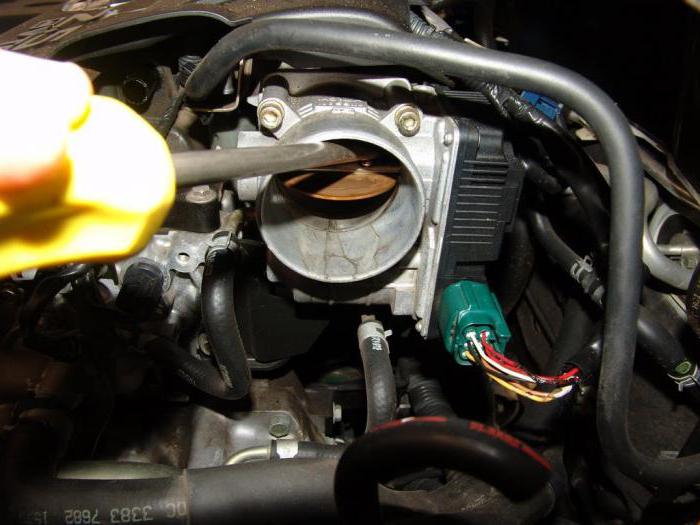

Открываем капот. И так, местонахождение агрегата указано на фото ниже…

Отсоединяем патрубок воздуховода с обеих сторон, ослабив хомуты и убираем его в сторону.

Не нужно отсоединять никакие жгуты проводов, отсоединять какие-либо датчики кроме одного — датчика положения дроссельной заслонки. Для этого, нужно плоской отверткой поддеть красный фиксатор датчика и подтянуть его вверх. Этот язычок поднимется на половину, до упора, не пытайтесь его вытащить полностью. Сняли датчик…

Теперь, ни что не мешает снятию дроссельного узла. Он держится на 4-х шурупах под звездочку. Выкручиваем их и снимаем дроссель.

Ни чего страшного, но нагар есть. Раз уж снял — чистить буду до блеска))

Вот тут нам и понадобятся свойства очистителя. Нагар на дроссельной заслонке — это скопление газов из паров масла и бензина. Взбалтываем хорошенько балончик и тщательно промываем всю внутреннюю полость корпуса дросселя.

Самое главное, тщательно промыть торцы заслонки, ведь изменение зазора между этой пластиной и корпусом из-за нагара и ведет к проблемам с холостым ходом двигла.

Обильно промойте с одной стороны, затем, переверните и промойте с другой стороны, пока не засверкает… Очиститель делает это легко.

Заодно, проверьте состояние прокладки под дроссель. Протрите чистой тряпкой из хлопка без ворса внутреннюю часть канал газопотока, предворительно, обильно смочив тряпку очистителем по куда достаете…



Прокладка дроссельного узла должна точно лечь в паз корпуса узла.

Аккуратно и точно установите дроссель на место и затяните саморезы средним усилием. Можно легко провернуть и испортить резьбу, так что, осторожнее… Затем, наденьте датчик и патрубок. Когда заведете, непродолжительное время потроит и, возможно, подымит. Но это нормально. Мозги быстро адаптируют дроссельный блок.

Работа своими руками обходится в цену очистителя и 30 минут времени.

Цена очистки дроссельной заслонки Форд Фокус 2 на СТО обходится от 600-т до 6-ти тысяч рублей! Да-да — 6000 деревянных… Сама промывка обходится до 2000 руб, но, на СТО «мастера» дерут страшные деньги, приговаривая: «Необходима адаптация дроссельной заслонки». Как самому обучить дроссельную заслонку Форд Фокус 2? Да ни как! Ставите на место и мозги сами всему научат… Адаптация нам понадобится в случае замены узла или ее износа. Это слишком большие деньги за несчастное подключение ноутбука с программой.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Грязная дроссельная заслонка

Чистая дроссельная заслонка

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Простейший способ проведения адаптации

Теперь вопрос, нужно ли адаптировать дроссельную заслонку после чистки, уже точно не должен возникнуть, если все еще оставались сомнения. Проще всего операцию провести простым сбросом аккумуляторной клеммы. Только для начала стоит хорошо прогреть двигатель до рабочей температуры, для чего совершить небольшую поездку. Затем, заглушив мотор, отсоединить минусовую клемму батареи и ждать. В зависимости от марки автомобиля время ожидания может составлять 10-30 секунд или 15-20 минут.

За этот промежуток все параметры ЭБУ должны вернутся к исходным (заводским) установкам. Далее остается подсоединить клемму и завести двигатель – обороты должны нормализоваться.

Обучение дроссельной заслонки холостому ходу

После промывки узла или перепрошивки ЭБУ следует обучить дроссельную заслонку холостому ходу. Для этого выполните следующие условия:

• проконтролируйте напряжение на АКБ при отключенном двигателе, оно должно составлять не менее 12,9 В;
• температура охлаждающей жидкости должна быть в диапазоне от 70 до 100 градусов;
• руль должен находится в нейтральном положении;
• масло в КПП должно быть прогрето;
• все электрические потребители отключены;
• ручка АКПП в положении Р.

Несоблюдение вышеизложенных требований приведет к некорректной работе двигателя, поэтому они обязательны к выполнению. После прогрева двигателя необходимо:

• на 10 секунд выключить зажигание;
• убедиться, что педаль акселератора находится в верхнем положении;
• установить ключ в положение ON на 3 секунды (двигатель не заводить);
• 5 раз в течение 5 секунд нажать до упора педаль газа, в последний раз отпустить ее;
• по истечению 7 секунд нажать до упора педаль газа и дождаться, пока табло «CНЕСK ENGINE» не будет непрерывно гореть;
• выдержав паузу 3 секунды, отпустите педаль газа.

Попробуйте завести авто, попытку допускается повторить неоднократно. При устойчивой работе газаните несколько раз, холостой ход должен вернуться в допустимый диапазон.

Порядок обучения дроссельной заслонки с использованием ПК и автомобильных программ имеет свою специфику, зависящую от марки авто и пр. Поэтому описывать подробно весь процесс не имеет смысла. Но предварительно вам требуется установить на ПК специальное программное обеспечение, например, VAG-COM для группы авто VAG (или другое) и драйвера. Далее следует стандартный для всех порядок соединения:

• включение зажигания;
• соединение ПК с диагностическим разъемом авто информационным проводом;
• запуск ПО на ПК;
• проведение теста;
• получение информации о готовности к дальнейшей работе – надпись: «Адаптер к работе готов».

Следуя специальному алгоритму, вы сможете провести согласование ДЗ и ЭБУ в режимах «заслонка полностью открыта/полностью закрыта» для автомобилей как с электронной, так и механической педалью газа. В этом случае обучение дроссельной заслонки проводится при прогретой машине и соблюдении вышеизложенных требований.

Для обеспечения полного контроля работы двигателя на всех режимах производители автомобилей сравнительно недавно стали переходить на электронные заслонки и педали акселератора, которые не имеют механической связи между собой. Компания Форд комплектует такими узлами многие свои модели, в том числе и Форд Фокус 2, начиная с 2005 года. Преимущества электронного регулирования подачи воздуха:

1. исключает механические регулировки;
2. упрощается конструкция тех систем, которые при активизации могут или должны «придушить» двигатель (антизанос, антибукс, ABS, курсовая устойчивость и другие), так как реализация необходимых команд осуществляется на уровне программно-электронного взаимодействия блоков;
3. упрощается ремонт и обслуживание.

«Побочный эффект» педально-дроссельной эволюции: центральный компьютер авто постоянно сопоставляет реальные текущие параметры работы мотора с ожидаемыми, заложенными в его память. Если ему что-либо «не нравится» (дроссельную заслонку подклинивает из-за загрязнения или ее заменили на другую), то он может записать ошибку с выводом сообщения на панель управления (CHECK ENGINE), а также включит режим частичного ограничения скорости.

В случае замены заслонки или датчика, стоящего на ней, можно попробовать провести процедуру ее адаптации, выполняемую дилерским сканером IDS.

Видео об очистке дросселя Форд Фокус 2 и 3
