Замена задних тормозных колодок Рено Логан своими руками

Тормозная система Рено Логан

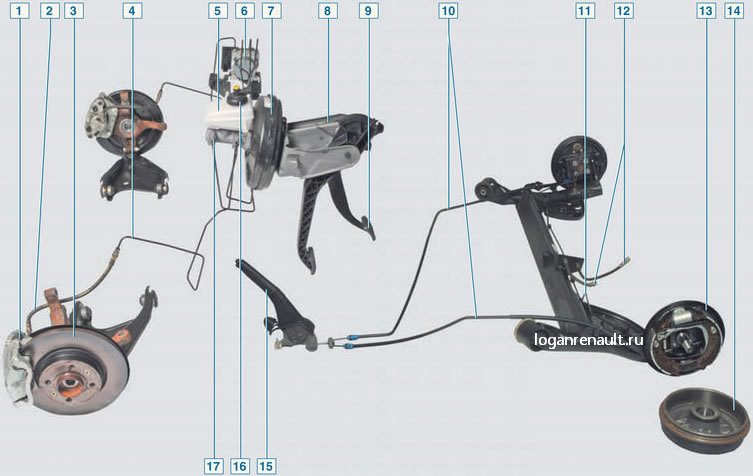

Тормозная система Рено Логан с АБС : 1 — плавающая скоба переднего тормозного механизма; 2 — шланг тормозного механизма передний; 3 — диск тормозного механизма передний; 4 — трубка тормозного механизма передняя; 5 — бачок гидропривода тормозной системы (тормозная жидкость); 6 — блок АБС; 7 — вакуумный усилитель тормозов; 8 — педальный узел; 9 — педаль тормоза; 10 — левый и правый тросы ручного тормоза; 11 — трубка тормозного механизма задняя; 12 — шланг тормозного механизма заднего колеса; 13 — задний тормозной механизм; 14 — тормозной барабан заднего колеса; 15 — рычаг стояночного(ручного) тормоза; 16 — датчик критического уровня тормозной жидкости; 17 — главный тормозной цилиндр

Тормозная система Рено Логан разделяется на две независимые друг от друга: рабочая тормозная система и стояночная тормозная система (ручной тормоз). Необходимо следить чтобы обе тормозные системы всегда находились в исправном состоянии. Основная (рабочая) тормозная система состоит из двух контуров с Х-образным (диагональным) соединением передних и задних тормозных механизмов. (рис. снизу). В случае если при движении один контур системы откажет, то торможение можно выполнить с помощью второго контура, хотя и менее эффективное, но достаточное.

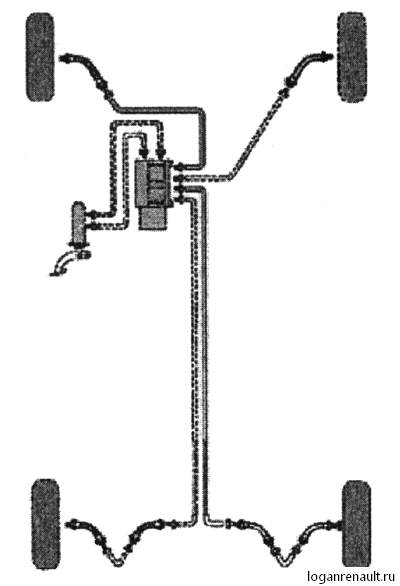

Х-образный (диагональный) тормозной контур на автомобилях с клапаном ограничения давления в зависимости от нагрузки показан на рисунке слева. Х-образный тормозной контур на автомобилях с ABS — на рисунке справа.

Педальный узел тормозной системы: 1 — педаль сцепления; 2 — выключатель сигналов торможения; 3 — кронштейн педального узла; 4 — вакуумный усилитель тормозов (расположен в моторном отсеке) ; 5 — бачок гидропривода системы; 6 — главный тормозной цилиндр; 7 — педаль тормоза

Расстояние рабочего хода педали тормоза при регулировках должно составлять около 60-65 мм.
Класс заливаемой тормозной жидкости должен быть не ниже DOT4.

Тормозная жидкость: SAE J 1703 и DOT 4 — 0.5 л.

В кронштейне педали тормоза установлен выключатель сигнала тормоза (стоп-сигнала) (2) срабатывающий при нажатии на педаль. Вакуумный усилитель в случае выхода его из строя не ремонтируется и заменяется целиком. К вакуумному усилителю прикреплён главный тормозной цилиндр, сверху которого прикреплён бачок в котором содержится тормозная жидкость. Бачок оснащён датчиком уровня тормозной жидкости, который в случае падения уровня тормозной жидкости до критического уровня, подаст сигнал на панель приборов. Также на бачке имеются метки «min» и «max» для визуального контроля уровня жидкости.
Принцип работы этой системы следующий: при нажатии на педаль тормоза приводятся в действие поршни главного тормозного цилиндра (вакуумный усилитель способствует этому облегчая силу нажатия) создавая давление в системе заполненной тормозной жидкостью(жидкость как известно не сжимается). Давление передаётся по трубопроводам к передним и задним тормозным механизмам, проходя перед этим через блок антиблокировочной системы (ABS). Если АБС нет то давление передаётся к передним тормозным механизмам и к задним через регулятор давления установленный под днищем автомобиля. .

Тормозной механизм переднего колеса в сборе: 1 — винт крепления корпуса цилиндра к суппорту; 2 — корпус колесного цилиндра; 3 — штуцер прокачки тормозов; 4 — болт крепления скобы к направляющему пальцу; 5 — направляющий палец: 6 — щит тормозного механизма; 7 — диск тормозного механизма; 8 — чехол направляющего пальца; 9 — направляющая колодок; 10 — суппорт; 11 — тормозные колодки

Передний тормозной механизм — дисковый, не имеет никаких отличий у моделей с разными объёмами двигателей. По мере износа тормозных колодок, регулировка зазора между тормозным диском (7) и тормозными колодками (11) происходит автоматически.

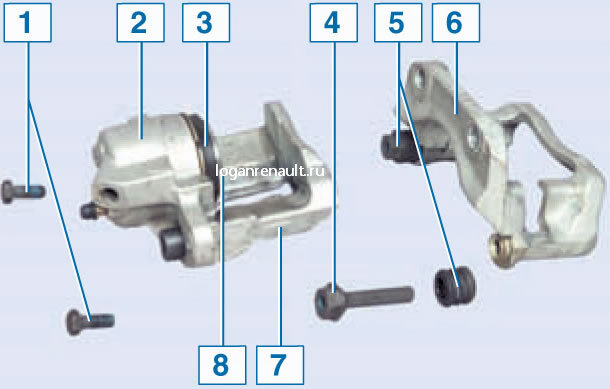

Детали тормозного механизма переднего колеса : 1 — болт крепления скобы к направляющему пальцу; 2 — корпус колёсного цилиндра; 3 — защитный чехол поршня; 4 — направляющий палец; 5 — защитный чехол направляющего пальца; 6 — направляющая тормозных колодок; 7 — суппорт; 8 — поршень

Общий принцип работы задних и передних тормозных механизмов одинаков: давление переданное по трубопроводам и шлангам тормозной системы действует на рабочий колёсный тормозной цилиндр. Поршни цилиндра под давлением приходят в движение и прижимают тормозные колодки к тормозным дискам переднего колеса и тормозным барабанам заднего колеса. Чтобы по мере износа колодок расстояние между рабочей поверхностью колодки и тормозного барабана не становилось слишком большим, в механизме предусмотрена специальная саморегулирующаяся планка, которая поддерживает зазор всегда в оптимальном состоянии.

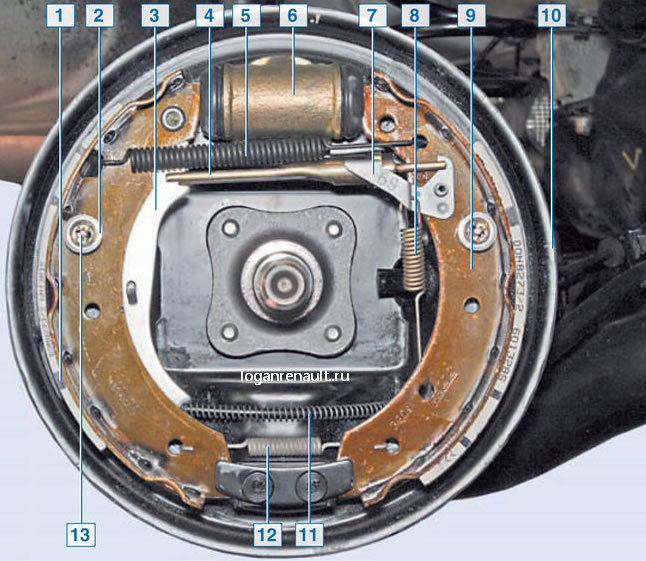

Тормозной механизм заднего колеса со снятым барабаном: 1 — задняя тормозная колодка; 2 — чашка пружины; 3 — рычаг привода стояночного тормоза; 4 — распорная планка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — рычаг регулятора; 8 — пружина регулятора; 9 — передняя колодка; 10 — щит; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — опорная стойка

В зависимости от комплектации Рено Логан, тормозная система может быть оборудована либо ABS, либо регулятором давления задних тормозных механизмов.

Нахождение регулятора давления тормозов (на автомобилях без АБС):
1 — балка задней подвески; 2 — регулятор давления; 3 — топливный бак

Блок антиблокировочной системы автомобиля: 1 — блок управления ABS; 2 — отверстие для подсоединения тормозной трубки переднего правого колеса; 3 — отверстие для подсоединения тормозной трубки левого заднего колеса; 4 — отверстие для подсоединения тормозной трубки правого заднего колеса; 5 — отверстие для подсоединения тормозной трубки левого переднего колеса; 6 — отверстие для подсоединения трубки главного тормозного цилиндра; 7 — насос; 8 — гидравлический блок

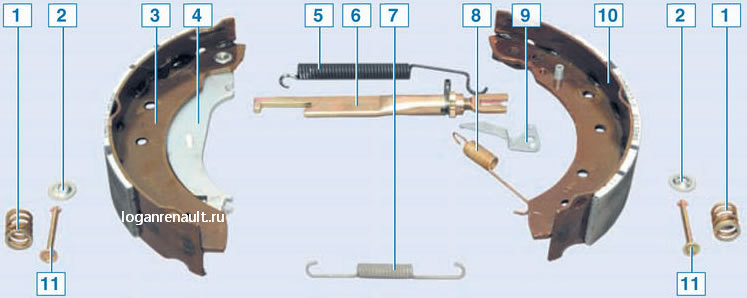

Составляющие заднего тормозного механизма : 1 — прижимная пружина колодки; 2 — чашка пружины: 3 — задняя колодка; 4 — рычаг привода стояночного тормоза; 5 — верхняя стяжная пружина; 6 — распорная планка; 7 — нижняя стяжная пружина; 8 — пружина регулятора; 9 — рычаг регулятора; 10 — передняя колодка; 11 — опорная стойка

Осторожно, асбест !
• Многие компоненты, такие как тормозные колодки, прокладки и т. д., содержат асбест. Будьте предельно внимательны и осторожны, избегайте вдыхания асбестовой пыли, так как это очень опасно для вашего здоровья .

Ручной тормоз (стояночная тормозная система)

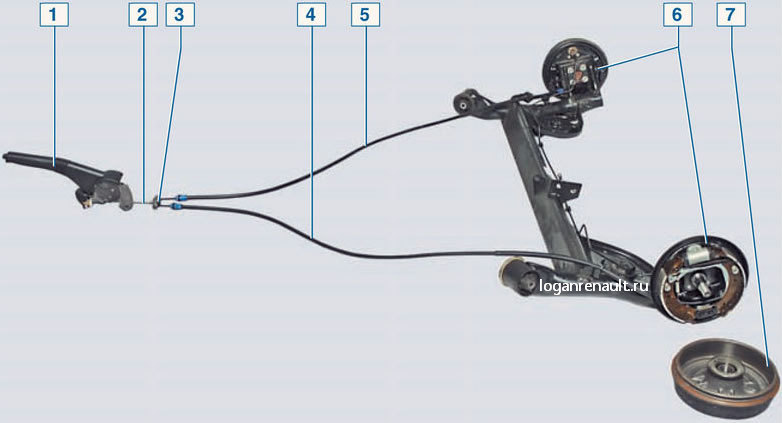

Устройство ручного тормоза: 1 — рычаг; 2 — передний трос; 3 — уравнитель тросов; 4 — левый задний трос: 5 — правый задний трос; 6 — тормозной механизм заднего колеса; 7 — барабан

Ручной, или стояночный тормоз работает следующим образом: при поднятии (т.е. затягивании) рычага (1), передний короткий трос (2) тянет через уравниватель (3) обеспечивая равномерность, левый и правый тросы (4,5) стояночного тормоза, которые в свою очередь затягивают рычаги тормозного механизма задних колёс, прижимая колодки к тормозному барабану.
Передний (короткий) трос имеет гайку для регулировки привода ручного тормоза. Регулировка которая компенсировала бы постепенный износ тормозных колодок — не требуется, т.к. это происходит автоматически, за счёт регулировочной планки заднего тормозного механизма.

Особенность в эксплуатации

Новые колодки должны проходить притирку в протяжении первых 100 км пробега и при всем этом следует на сто процентов избежать фактов резкого торможения. Тюнинг рено сандеро степвей своими руками: фото. Помните, что в 1-ое время эффективность тормозов будет несколько ниже, а тормозной путь больше.

Когда проводят замену колодок

Авто французской фирмы Renault оснащён на задних колёсах тормозами барабанного типа. Замену колодок проводят при достижении критического износа фрикционных накладок. Толщина, при которой необходимо сделать замену, составляет 6 мм. Точное измерение проводят не на глаз, а штангенциркулем. Мерить следует с основанием.

Важно! Меняйте все четыре колодки на задней оси. Частичная замена недопустима. Это понижает безопасность движения.

Данных сколько километров ходят задние колодки нет. На износ влияют несколько факторов. Главные из них – это манера езды, качество тормозных колодок и состояние автомобильных дорог.

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

• появление скрипа и скрежета при резком торможении;
• наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
• отслоение фрикционной накладки от основы;
• стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

В какой бюджет обойдется замена в условиях сто

В каждом сервисном подразделении фигурирует собственный прайс. Обычно данная работа оценивается в пределах 500-1000 руб. за то, что произведена замена задних тормозных колодок. В зависимости от степени трудоемкости мероприятия цены могут варьировать.

В отношении самих колодок заявляем: цены не способны неприятно удивить покупателя. Минимум цены составляет около 500 руб. за комплект. Если склониться к более дорогим вариантам, можно обнаружить цену в 2000 руб. и более.

Какие колодки выбрать

Чтобы не купить подделку, выбирая среди проверенных производителей (FERODO, Delphi, Brembo, ATE, TRW), избегайте откровенно дешевых вариантов.

Автомобили Рено Логан 2оснащаютдисковыми переднимитормозами. Диаметр диска 238 мм (либо 259 мм), толщина — 12 мм. Подходящие запчасти удобнее всего подбирать по VIN‐коду авто.

Новые колодки для переднего тормоза Рено Логан

Автомобили Renault Logan LS (1.4; 1.6), выпускавшиеся с конца 2008 по 2015 год (включая переходные модели 2009 г. в. первой генерации), Renault Logan II – сзади комплектуются «барабанными» системами 3 модификаций.

Экономить не нужно. Лучше брать запчасти стоимостью выше средней. Фрикционные накладки бывают «мягкие» и «твердые». Ресурс у «мягких» меньше, чем у «твердых», но они не так сильно изнашивают поверхность дисков. Жесткие «карбоновые» накладки выдерживают большую температуру. Они предназначены для агрессивной езды с частыми торможениями. Их ставят на вентилируемые тормозные диски.

Как подготовить машину

Для обслуживания тормозов машину останавливают на ровной, горизонтальной поверхности.

До начала работ нужно:

• Проверить уровень тормознойжидкости. Если он выше нормы (ближе к максимальной отметке), откачайте до минимального уровня, чтобы при установке «свежих» расходников (более толстых и, соответственно, уменьшающих ход поршня в рабочем цилиндре) бачок не переполнился.
• Ослабить колесные гайки (прежде чем поднимать машину домкратом). Если под рукой подъемник и пневмогайковерт, этот пункт можно пропустить.
• Проверить комплектность расходников, наличие необходимых инструментов, убрать декоративные колпаки с колес (если они есть).

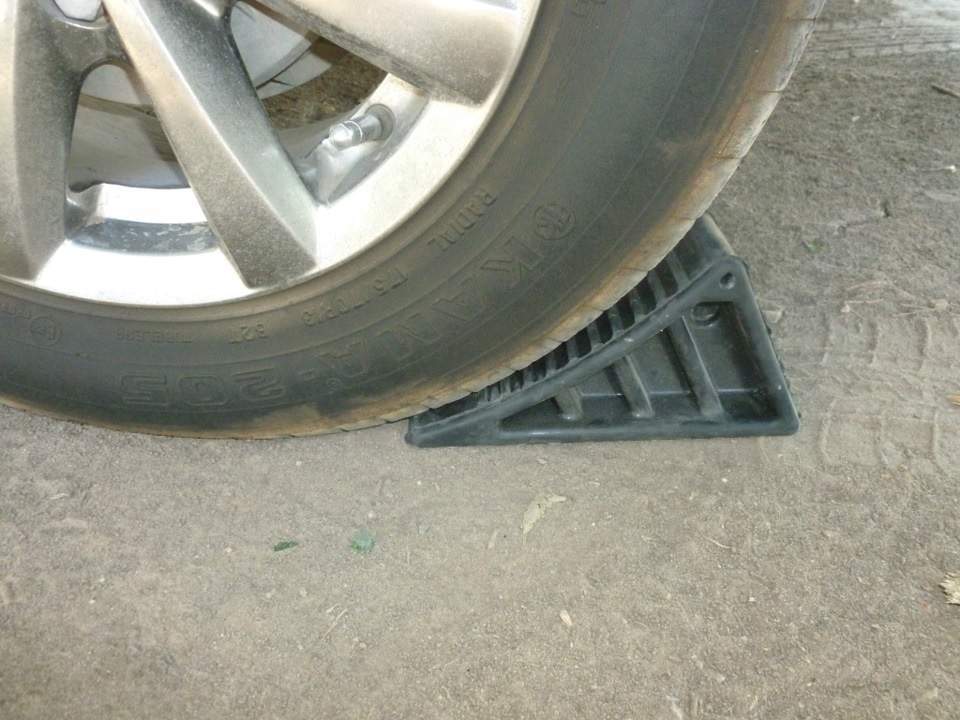

Установка противооткатных башмаков

Для работы понадобятся домкрат, набор торцевых головок, ключ‐баллонник, мощная отвертка, пассатижи, металлическая щетка, смазка для направляющих, ветошь и перчатки.

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

• автослесарный вороток,
• головка на 30,
• отвёртка,
• плоскогубцы,
• штангенциркуль,
• надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Подробная инструкция

1. В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
2. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
3. С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».

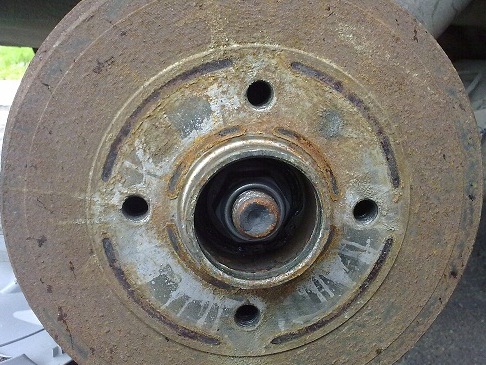

   Снимаем колпачок задней ступицы


   Откручиваем ключом на 30 гайку



   Выбиваем молотком тормозной барабан (или используем съёмник)

4. После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.

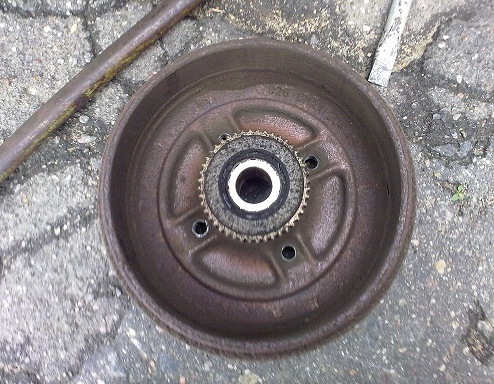

   Снимаем барабан (на фото используется съёмник барабана)

5. Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка. После чего вынимаем опорную стойку колодки из отверстия.

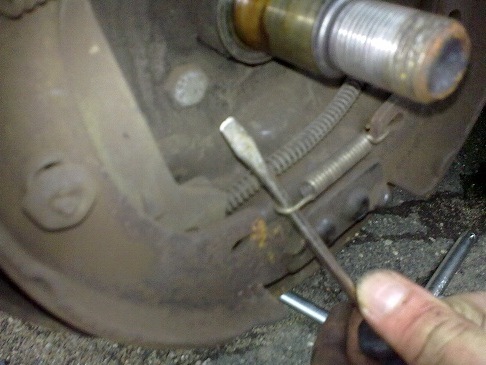

   Аккуратно поддеваем отвёрткой

6. Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
7. Убираем (штифт).


   Снимаем штифт

8. Затем снимаем нижнюю (стягивающую колодки) пружину.
9. И в последнюю очередь снимаем трос ручника.


   Тянем его!

10. Дальше демонтируем старые колодки.

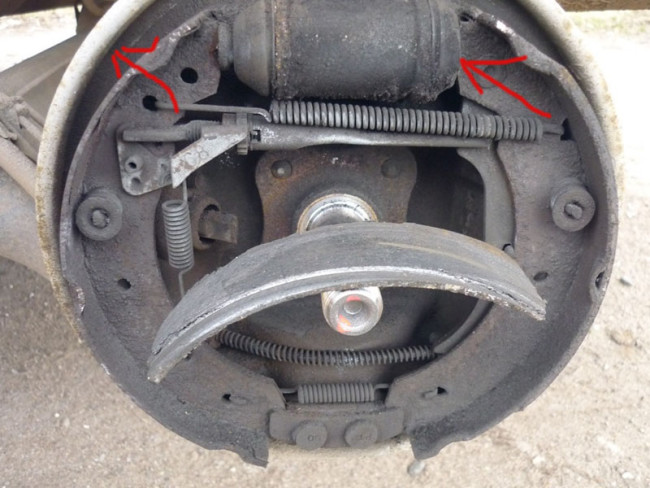

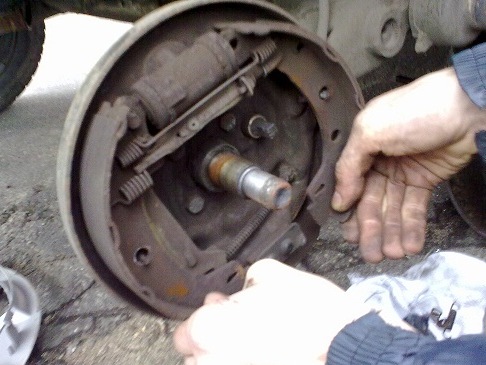

    Осторожно снимаем колодки

11. Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

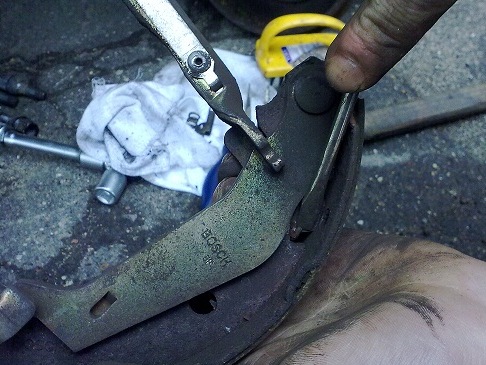

    Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

• Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
• Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
• Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

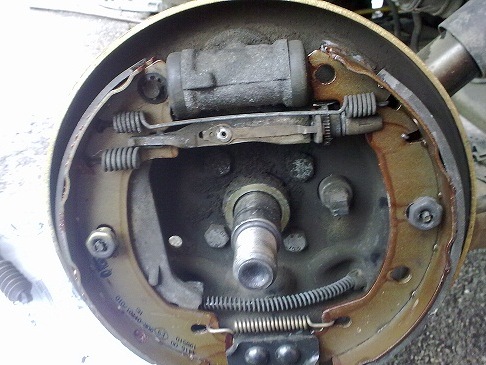

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

Напоминаем, что полный ход «ручника» не должен превышать 6-8 щелчков. При затянутом тросе, задние колёса не должны иметь свободный ход, когда на опущенном, они должны вращаться свободно и без посторонних звуков.

Видео: как заменить колодки своими руками

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

1. Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
2. Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
3. Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
4. На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

• «Mapco»;
• «Fenox»;
• «Ferodo»;
• «Delphi» и «Bosch».

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны.

При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.
