Замена тормозных колодок на Рено Логан: инструкция

Пару строк о теории

Тормозные колодки  требуют к себе внимания, их необходимо вовремя менять и следить за техническим состоянием. Износившиеся  детали перестанут выполнять свои функции, а это не только сбой в работе автомобиля, но и возникновение разных аварийных ситуаций. Более того, изношенные колодки выводят из строя тормозные диски или барабаны.

Замена колодок входит в перечень ТО автомобиля. Сроки замены указаны в  технической документации автомобиля, где завод-производитель указывает минимальную толщину фрикционных накладок, при которых еще может эксплуатироваться автомобиль.

Замена передних тормозных колодок весьма специфична, поэтому как никогда актуален вопрос как поменять все правильно? Модели «Dacia» и Рено Логан наделены идентичной конструктивной схемой тормозных механизмов. Передняя ось оснащается вентилируемыми дисками. У оси кормы в качестве основных тормозных элементов присутствуют обычные барабаны. Роль усилителя взял на себя проверенный «вакуумник». Активация поршней в тормозных цилиндрах осуществляется посредством гидрожидкости. Для Рено Логан подойдут следующие ее типы:

• «Дот-3»;
• «Дот-4».

Провести комплексную замену колодок тормозных механизмов своими руками на автомобиле Рено Логан под силу каждому. В помощь автолюбителю ниже приведена подробная инструкция с фотографиями.

Каков же ресурс колодок

Этот весомый показатель может иметь различные значения, если сравнивать тормозные колодки для передней оси с таковыми деталями в задних тормозах. Базируясь на элементарных физических законах, видим, что инерция в значительном объеме приходится на перед автомобиля Рено Логан. Этот факт объясняет существенно меньший ресурс (в 1,5 — 2 раза) колодок передних тормозных узлов в сравнении с задними. Отыскать конкретное значение ресурса не удастся, поскольку на этот параметр имеют воздействие некоторые субъективные факторы, в числе которых:

• манера передвигаться на автомобиле;
• отдача предпочтения качественному (или же наоборот) продукту при покупке колодок и т. д.

Но всегда водитель должен знать, что как только ресурс колодок завершен, потребуется безотлагательная замена передних тормозных колодок.

Если владелец – «аккуратный» водитель, то в среднем тормозные колодки на его Рено Логан износятся к периодическому пробегу 70-100 тыс. км. На задней оси эти же детали «доживут» до 150 тыс. км. Когда «Логановод» склоняется к агрессивной езде, то колодки не «дотянут» и до 30 тыс. км.

Признаки неисправности и причины замены

Renault Logan оборудован дисковыми тормозными механизмами на передних колёсах и барабанными тормозами сзади. В книге с инструкцией по обслуживанию и эксплуатации французского авто нет чётких пояснений про срок службы колодок. Замена необходима в случае достижения критического износа. Минимальная высота составляет 6 миллиметров. Измеряют штангенциркулем вместе с основанием.

Существуют ещё несколько причин, когда требуется замена. Меняют колодки, если есть трещины, глубокие борозды на диске, при отслоении фрикционной накладки от основания. Признаки таких дефектов – появление скрежета или увод автомобиля в сторону при торможении. Установку новых тормозных дисков и барабанов проводят с обязательной заменой колодок.

На заметку водителю!

Обязательно меняйте все четыре колодки на оси. Частичная замена фрикционных накладок недопустима и может привести к дорожно-транспортному происшествию.

Каких-то однозначных рекомендаций по выбору тормозных колодок для Renault Logan не существует. Сертификацию Renault прошли множество фирм, список довольно большой. В нём найдёте известные бренды и малоизвестных производителей: FINWHALE, Sfec. Перед покупкой лучше ознакомиться с отзывами владельцев Рено Логан на автомобильных форумах, а выбирать по принципу “цена-качество”.

Порядок смены передних колодок

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Выбираем колодки: артикул

• DF1013 — передний тормозной диск для Логан от TRW
• GDB400 — комплект колодок для Логан с датчиками износа от TRW
• PFG 110 — смазка для направляющих от TRW
• TL342 — фиксатор резьбы от Абро
• ST 1494 — резинки и пальцы от TRW

Запасаемся инструментом

Перед тем, как будет осуществляться замена передних тормозных колодок, вооружаемся следующим набором:

• ключами (головки, трещотка и пр.);
• отверткой со шлицевым профилем;
• распылителем, требуемым для возможности очистить тормозные элементы, ели речь идет о замене этих деталей на механизмах задней оси;
• универсальным средством типа «WD-40»;
• домкратом и страховочной подставкой;
• шприцем (желательно большего объема);
• жидкостью для контуров тормозов;
• плоскогубцами;
• перчатками (рекомендуется).
• не забываем изучить подробную инструкцию, как поменять колодки.

Склоняться к экономии во время покупки колодок не желательно. В структуре дешевых аналогов может присутствовать асбест. Определяется он элементарно – по белым следам на поверхностях фрикционных накладок. Эффективность таких колодок довольно низка, да и износостойкость устремлена к нулю. Также следует избегать колодок с повышенной толщиной накладок, поскольку вероятность их интенсивного истирания (быстрее, чем оригинальных) весьма высока.

Советы по автохимии

Замена передних колодок на Рено Логан, так же, как на других авто, требует грамотного использования смазок. Посмотрите на фото ниже.

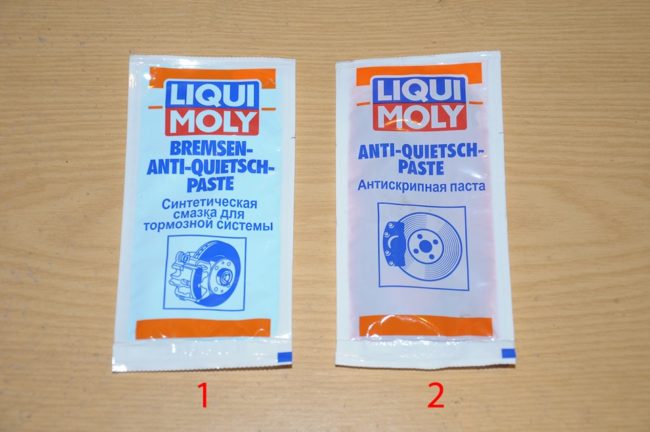

Две смазки для разных деталей

Антискрипная смазка – это вариант 1, а смазка для пальцев – вариант 2. Похоже, у фирмы LIQUI MOLY возникла путаница с названиями.

Метрический винт смазывайте тем же составом, что и палец суппорта.

Основная идея – в следующем. Пальцы смазывают силиконовой смазкой, и ничем иным. Всё остальное – это антискрипные пасты:

• Медные;
• На основе керамики;
• Составы с графитным порошком;
• Литол с разными добавками, включая графит;
• Смазка на минеральной основе (разрушает резину).

Нам нужна силиконовая высокотемпературная смазка. Она при нагреве не густеет.

Антискрипная паста тоже несёт в себе пользу. Дальше показано, как лучше её наносить.

Схема нанесения антискрипных составов

В общем, замена передних колодок Рено Логан – операция несложная. А требования, перечисленные здесь, относятся к любому авто с «плавающей скобой».

Пошаговая инструкция

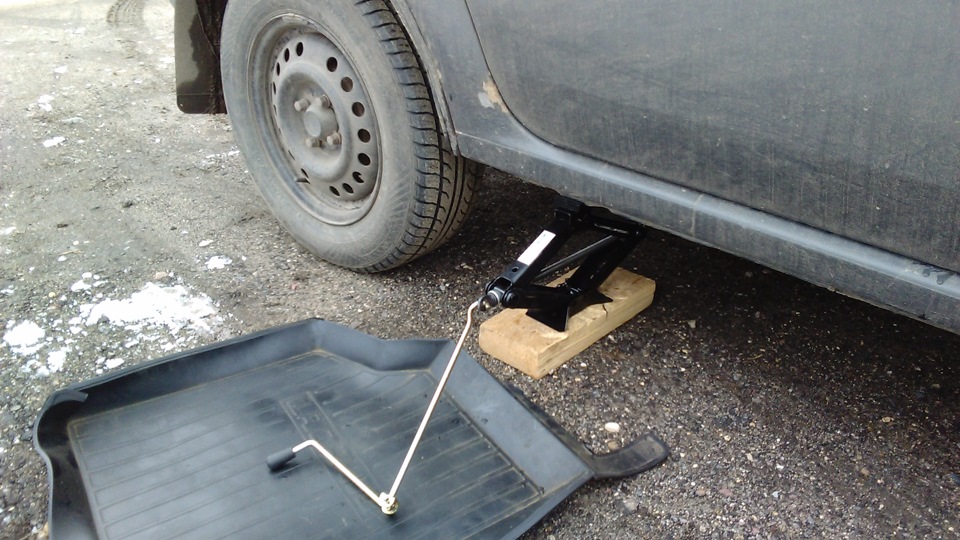

1. Срываем колесные болты, поддомкрачиваем и снимаем колесо.

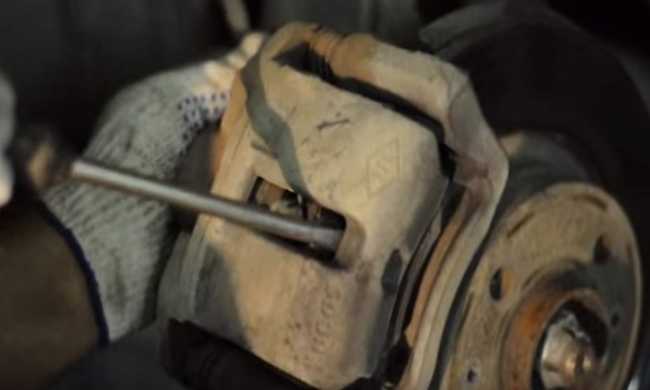

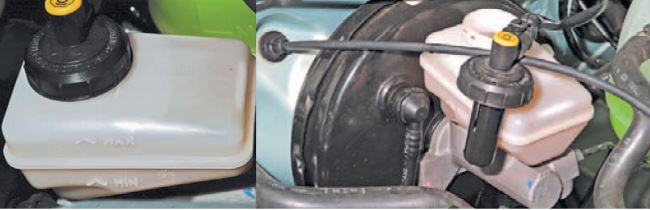

2. Плоской отверткой разводим колодки. Во время этой процедуры следите за уровнем тормозной жидкости в бачке. Если нужно откачайте с помощью шприца.

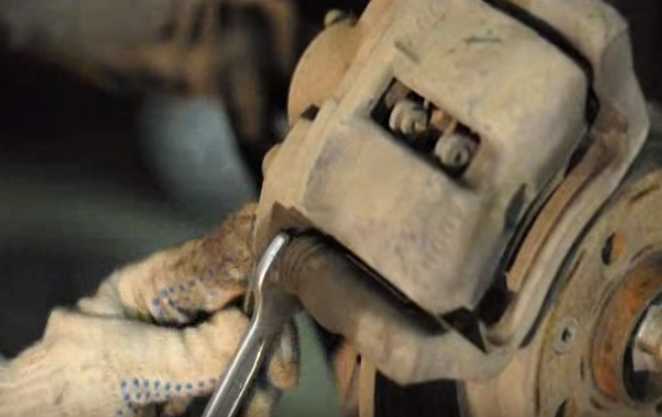

3. Откручиваем нижний болт крепежа суппорта. Ключом на семнадцать держим направляющую, а ключом на тринадцать откручиваем болт.

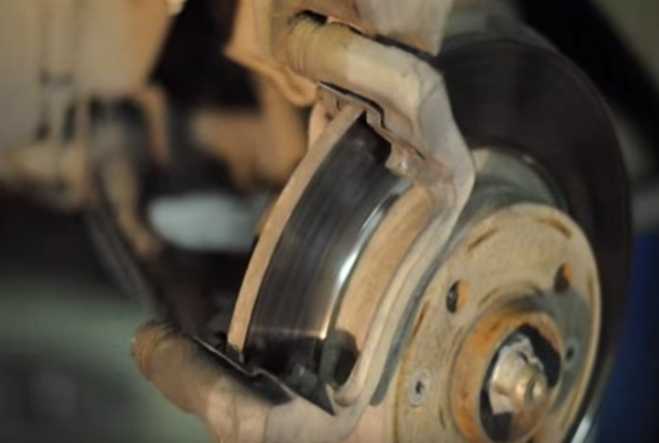

4. Поднимаем суппорт и извлекаем колодки.

5. Снимаем суппорт и кладем его так чтобы он не висел на тормозном шланге.

Суппорт вынимаем из верхней направляющей.

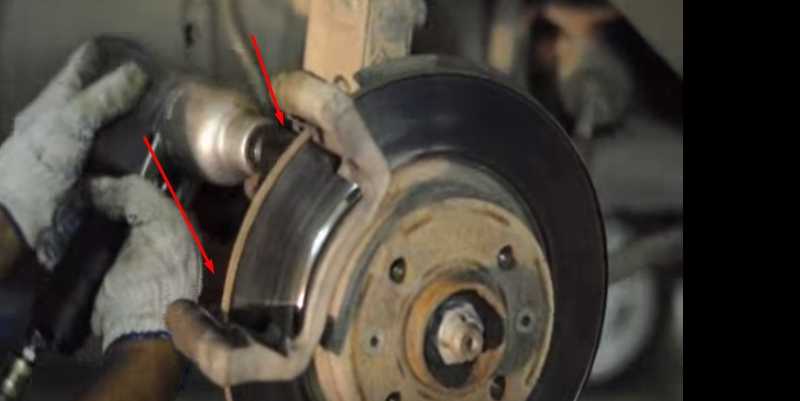

6. Откручиваем два болта крепления скобы тормозного суппорта и снимаем ее. Болты под головку на восемнадцать.

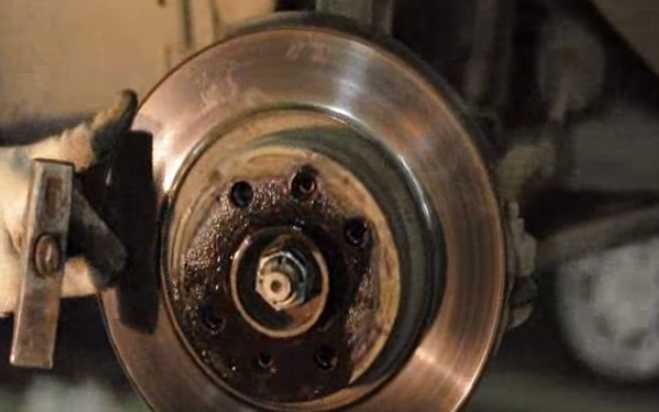

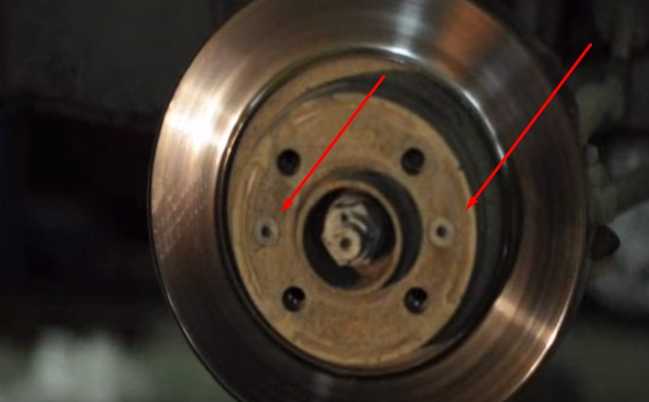

7. Для снятия тормозного диска откручиваем два фиксирующих винта под Torx T-40. Перед тем как откручивать винты, постучите по ним молотком.

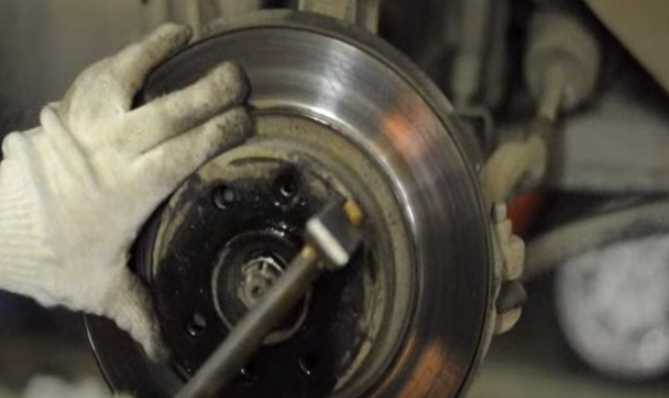

8. Обычно диск не снимается после откручивания фиксирующих винтов, он прикипает к ступице. Брызгаем проникающей смазкой в места где вкручиваются колесные болты и немного обстукиваем молотком в том месте где диск прилегает к ступице.  После таких манипуляций диск должен сдаться.

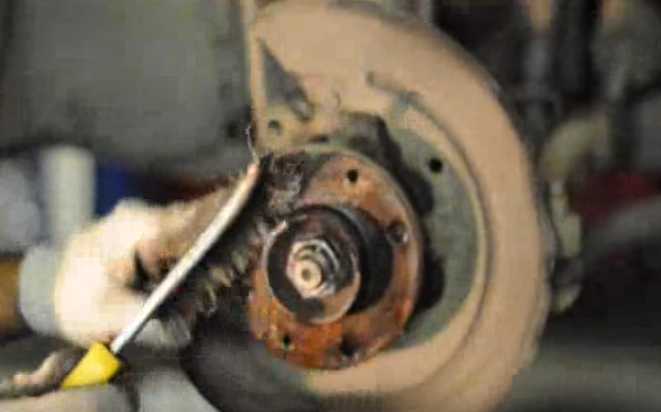

9. Металлической щеткой очищаем ступицу от ржавчины. Нужна чистая и ровная поверхность.

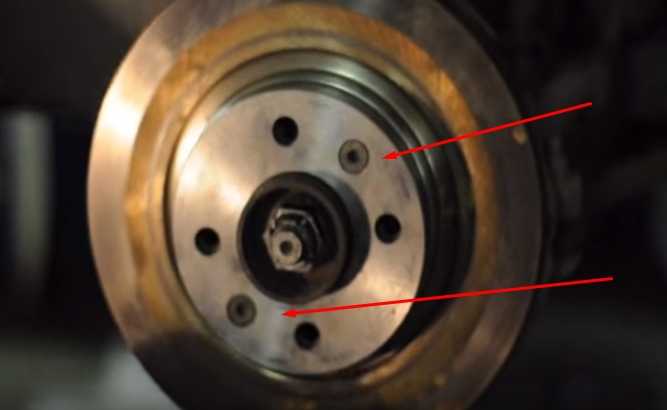

10. Одеваем новый тормозной диск и фиксируем его винтами.

После того как винты уперлись. Обстучите молотком в том месте где диск прилегает к ступице и проверьте затяжку винтов.

11. Прикручиваем скобу суппорта на место. Рекомендую использовать фиксатор резьбы.

12. Очищаем посадочные места колодок. Рекомендую снять пружинки колодок, очистить их и установить на место.

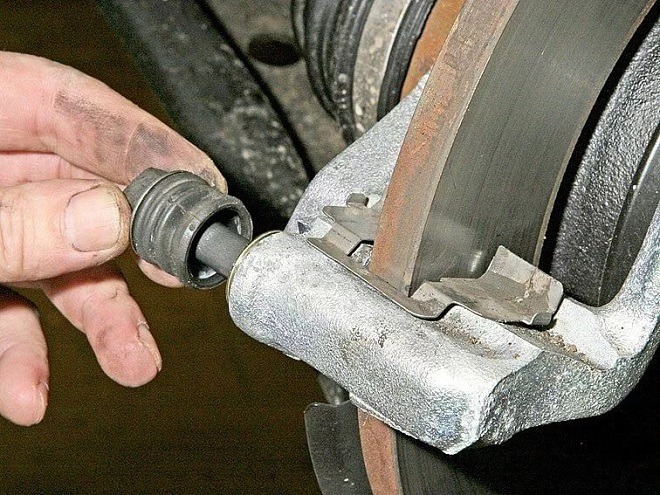

Так же вымойте направляющие пальцы, резинки и отверстия на тормозной скобе под пальцы.

[stextbox id=’info’]Если резинки направляющих пальцев повреждены их обязательно нужно заменить.[/stextbox]

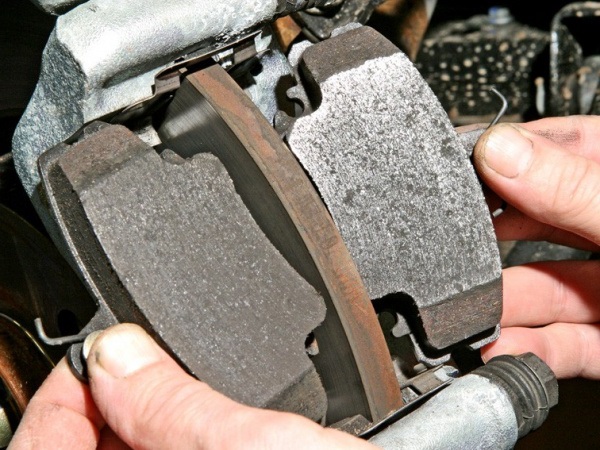

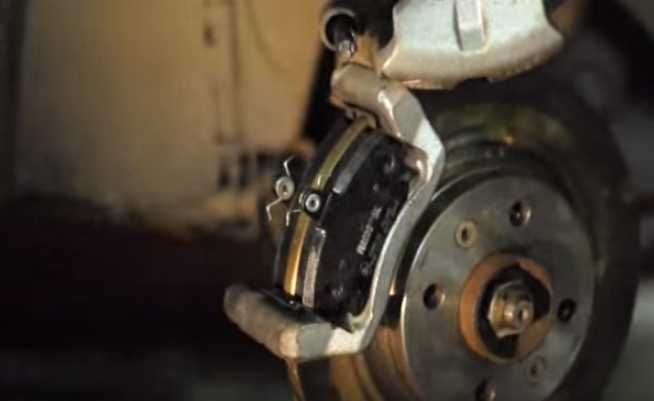

13. Установите тормозные колодки на места посадки.

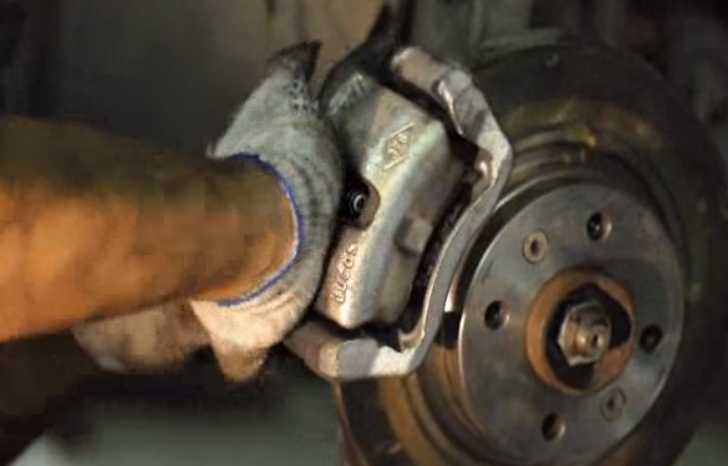

14. Смажьте направляющие пальцы и установите суппорт. После установки суппорта закрутите болт крепежа пальца, рекомендую использовать фиксатор резьбы.

Если не можете одеть суппорт на колодки, нужно немного вдавить тормозной поршень.

Специфика замены колодок на автомобиле с ABS

Меняя тормозные колодки на Рено Логан с ABS (антиблокировочной системой торможения), нужно выполнить несколько дополнительных действий. Датчик ABS потребуется снять перед установкой колодок, чтобы не повредить его. Провод датчика ABS, расположенный под рулевым наконечником, невозможно демонтировать на время работы, поэтому важно соблюдать аккуратность и обеспечить его сохранность.

Конструкция тормозных колодок для автомобилей с ABS предусматривает наличие отверстия для датчика системы. Планируя выполнить замену, важно приобрести подходящий комплект колодок, совместимый с антиблокировочной системой.

Проблемы при выполнении работ своими руками

В ходе замены колодок на Рено Логан есть риск возникновения проблем, которые нужно исправить для правильной работы тормозов.

• Если колодки не получится снять без усилий, достаточно обработать место их посадки средством WD-40 и спустя несколько минут приступить к работе.
• Когда при закрытии суппорта элемент поршня, выступающий из рабочего цилиндра, создаёт препятствие, необходимо раздвижными пассатижами до конца утопить поршень.
• Чтобы во время установки колодок из бачка гидропривода не вытекала тормозная жидкость, нужно откачать её в отдельную ёмкость и по завершении работы залить обратно.
• В случае если во время установки был повреждён защитный чехол направляющих пальцев суппорта, следует убрать его и заменить новым, предварительно сняв скобу с направляющей тормозных колодок.
• При возникновении щелей между колодками и тормозными дисками требуется отжать педаль тормоза, чтобы комплектующие встали на нужную позицию.

При условии правильной замены колодок система торможения будет работать надлежащим образом, а также повысится безопасность управления автомобилем. Потратив небольшое количество времени на самостоятельную установку колодок, вы сможете продлить срок службы тормозного механизма и предотвратите опасные ситуации на дороге.

Секрет правила симметричности

Как поменять колодки в соответствии с правилом симметричности? Во время собственноручной замены колодок помним о данном правиле. Если замене подлежит накладка с одной стороны, то аналогичную процедуру производим и на другой (даже несмотря на ее некритичный износ). Тормозные элементы заменяем попарно. Если работы выполняем на задней оси, то приобретаем сразу 4 накладки и меняем полностью комплект (обе стороны). Разница в толщине накладок – гарант неэффективного торможения Renault Logan с риском заноса!

Видео-гид

Особенности эксплуатации новых колодок

Новые колодки должны пройти притирку. После замены избегайте резкого торможения на первых 100 км. пробега. Новые накладки сначала полностью не прилегают к поверхности диска, из-за этого эффективность тормозов ниже, чем обычно, и тормозной путь увеличивается. Соблюдайте осторожность на дороге и следите за дистанцией.

На заметку. Как притирают колодки? После разгона до 70 километров час плавно нажать на педаль  тормоза и отпустите её. Снова разгон. Проделайте 3–4 раза.

В конце совет от автолюбителей со стажем. Проверяйте состояние тормозных колодок при любом удобном случае: при переходе на зимнюю резину или наоборот, при очередном техническом обслуживании или при обращении на шиномонтаж. Исправные тормоза – залог безопасного вождения.

Что в итоге

С учетом приведенной выше информации становится понятно, что своевременное обслуживание и качественно проведенные ремонтные работы по замене тормозных колодок позволяют получить максимальную эффективность тормозной системы автомобиля.

При этом важно не только вовремя менять, но и правильно подбирать тормозные колодки, так как от их качества напрямую зависит безопасность и комфорт. Напоследок отметим, что за состоянием колодок нужно постоянно следить, так как критический износ фрикционных накладок приведет к тому, что тормоза ухудшатся, и колодка начнет повреждать тормозные диски и барабаны.
Рекомендуем также прочитать статью о том, почему педаль тормоза стала твердой или мягкой. Из этой статьи вы узнаете об основных причинах, по которым меняется жесткость педали тормоза, а также о способах диагностики и ремонта подобных неисправностей.

Чтобы этого не произошло, водитель должен обращать внимание на основные и косвенные признаки износа (например, скрип или скрежет тормозных колодок), вибрации при торможении, уводы автомобиля от прямолинейного движения и т.п. Если такие признаки проявились, замена колодок зачастую позволяет решить имеющиеся проблемы.
