Замена ступичного подшипника ВАЗ 2107 заднего колеса: как правильно поменять, инструкции с фото и видео

Передняя и задняя ступица ВАЗ 2107: ремонт, замена

Чтобы автомобиль ехал, его колёса должны нормально вращаться. Если с вращением колёс начинаются проблемы, то у водителя немедленно возникают проблемы и с управлением машиной, что может стать причиной аварии. Это относится ко всем автомобилям, и ВАЗ 2107 исключением не является. Важнейшим элементом, обеспечивающим правильное вращение колёс «семёрки», является ступица. Водитель может отремонтировать её самостоятельно. Разберёмся, как это сделать.

Устройство узла

Ступица ВАЗ 2107 состоит из следующих элементов:

На схеме представлены:1 – кулак поворотный; 2 – сальник ступицы; 3 – кольцо дистанционное сальника ступицы передних колес; 4,5 – подшипник ступицы; 6 – шайба 2101; 7 – гайка М18х1,5 левая; 8 – колпак ступицы.

Все детали размещаются внутри корпуса ступицы.

Где находится ступичный подшипник

Прочитав само название, уже можно понять что подшипник связан со ступицей, так вот он располагается во внутренней её части, обычно при осуществлении замены данного подшипника, люди снимают тормозной диск совместно со ступицей, потому что отделять тормозной диск это только время своё терять, а поменять подшипник на установленной ступице вообще никак не получиться, поэтому её нужно будет снять (Не снимая тормозной диск) и после чего осуществить замену.

Назначение подшипника ступицы ВАЗ 2107

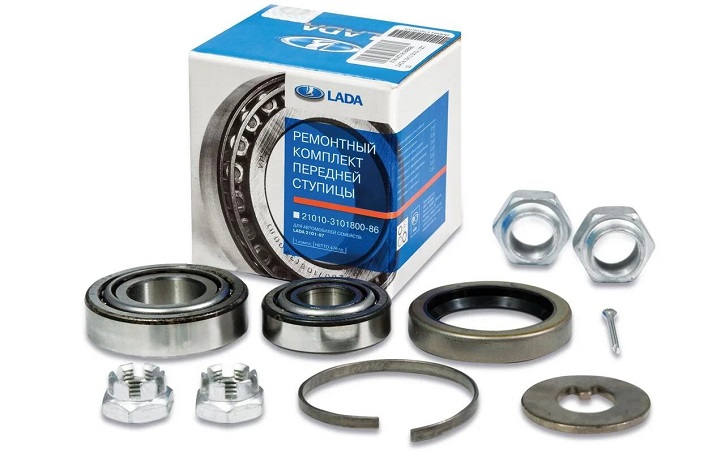

Ступичный подшипник ВАЗ 2107 — это деталь, средством которой выполнено крепление колеса к поворотному кулаку, также осуществляется вращение самого колеса. В машине на этот элемент повсевременно действуют температурные конфигурации, оказывает влияние окружающая среда, удары от неровностей дорожного полотна, рывки тормозов и управляющего управления. При исправном подшипнике колесо должно крутиться без каких-то люфтов, при всем этом допускается шум и малое трение.

Ступичный подшипник обеспечивает крепление колеса к поворотному кулаку

Рассматриваемая деталь имеет достаточно большой ресурс. Но есть много причин, которые резко уменьшают её срок эксплуатации. К таким относятся:

• Низкое качество дорог — одна из обстоятельств резвого выхода из строя ступичных подшипников. Разъясняется это тем, что элемент находится по центру колеса и принимает сильные нагрузки во время удара при наезде на выпуклости. В течение какого-то времени подшипник подобные воздействия выдерживает, но равномерно разрушается.
• Воздействие брутальной среды. В летний период вовнутрь ступицы попадают влага и дорожная пыль, а зимой попадают хим реагенты.
• Перегрев. Вращение колёс повсевременно связано с трением и увеличением температуры. При неизменном нагреве и охлаждении, что в особенности типично для зимы, ресурс подшипников сокращается.

Передняя ступица

Передняя ступица на ВАЗ 2107 представляет собой массивный стальной диск с отверстием посредине. В этом отверстии находится большая втулка, в которой установлен ступичный подшипник. По периметру ступичного диска имеются отверстия для крепежа колеса. А с обратной стороны ступица соединяется с поворотным кулаком.

Передняя ступица «семёрки» — это массивный стальной диск с втулкой и подшипником посредине

То есть ступица является промежуточным звеном между подвижным колесом и неподвижной частью подвески. Она обеспечивает не только нормальное вращение переднего колеса, но и его нормальный поворот. Поэтому любая неисправность ступицы может иметь очень печальные последствия для водителя и его пассажиров. Например, если ступичный подшипник придёт в полную негодность, колесо может заклинить или просто оторваться на ходу, если скорость большая. Нетрудно догадаться, к чему это приведёт. Именно поэтому опытные водители хотя бы раз в месяц проверяют состояние передней ступицы, взявшись за верхнюю часть колеса и слегка покачав его от себя и к себе. Если при покачивании ощущается хотя бы небольшой люфт, ездить на такой машине нельзя.

Задняя ступица

Задняя ступица ВАЗ 2107 отличается от передней как по конструкции, так и по назначению. К задней ступице не крепится ни поворотных кулаков, ни дополнительных рычагов подвески.

Задняя ступица «семёрки» не такая массивная, как передняя

Потому что главной задачей этой ступицы является обеспечение равномерного вращения колеса, и всё. От неё не требуется огромного запаса прочности и устойчивости к механическим нагрузкам, так как она не участвует в повороте колёс, как передняя ступица.

Задняя ступица устроена проще передней, так как не испытывает огромных нагрузок

Задняя ступица укомплектована подшипником качения, который закрыт специальным колпаком. С другой стороны в ступицу устанавливается грязезащитное внутреннее кольцо, препятствующее засорению подшипника. Вся эта конструкция надевается на заднюю полуось «семёрки» и фиксируется с помощью ступичной гайки на 30.

Признаки неисправности на ВАЗ 2107

Если выходит из строя сам подшипник или разбивается его посадочное место, автовладелец обязательно это заметит. Перечислим ряд главных признаков выхода из строя этой детали:

• Во время езды в районе заднего моста появляется равномерный низкий гул, который со временем может перейти в громкий скрип или треск. И чем быстрее едет автомобиль, тем громче становится шум.
• Появляется сильный люфт на одном из задних колёс (чтобы проверить это, достаточно поддомкратить задний мост машины и подёргать колесо руками от себя и к себе).
• Выпадают шарики из подшипника (это означает, что сепаратор, в котором эти шарики находятся, полностью разрушился).
• Наконец, задний мост может просто заклинить. Ведущие колёса перестанут вращаться, причём произойти это может прямо на ходу (что вполне может стать причиной ДТП).

Причиной разрушения детали может быть как усталость металла, которая возникает из-за очень длительных циклических нагрузок на эту деталь, так и качество отечественных дорог, езда по которым зачастую сопряжена с ударами и иными механическими повреждениями, приходящимися на задний мост.

Причины поломки

Каждой детали на автомобиле свойственно приходить в негодность. Подшипники задних ступиц не являются исключением, но любая деталь имеет характерные эксплуатационные особенности. Если условия эксплуатации соблюдаются, то деталь может служить годами, что подтверждается опытом вождения нынешних водителей приклонного возраста.

Основными причинами выхода из строя подшипника являются:

• неаккуратное управление автомобилем;
• неправильный монтаж изделия;
• попадание внутрь ступицы воды и пыли;
• вытекание смазочного вещества;
• продолжительный срок службы.

Если автомобиль ВАЗ-2107 зачастую эксплуатируется в агрессивных условиях приближенных к бездорожью, то необходимость замены подшипника задней ступицы не заставит себя долго ждать. Особенно важно учитывать тот факт, что знаменитая «семерка» является заднеприводным автомобилем. Но каким образом определить, что подшипник ступицы вышел из строя, и требуется его замена? Узнаем детальнее.

Основные признаки износа ступичного подшипника

Проблема, как заменить подшипник ступицы на ВАЗ 2107, возникнет в том случае, если разительно изменилось поведение транспортного средства. Например, машина стала плохо маневрировать, особенно при максимальной нагрузке, или рулевое управление стало вялым и апатичным в плане выполнения некоторых экстренных приказов. Обобщая все имеющиеся знания, реально сформулировать перечень типичных признаков износа ступичного подшипника:

• В крутые повороты машина входит с дополнительными шумами и вибрацией. Кажется, что навязчивый скрип, треск, вой вырывается из-под колес, создает лишний дискомфорт для участников дорожного движения.

Неисправный подшипник Важно! Если шум появляется при повороте направо, значит, есть проблемы у ступичного подшипника на левом колесе. Наоборот, если скрипы и повизгивания слева, то стоит думать, как заменить подшипники ступицы на ваз 2107 с правой стороны.

• Процесс торможения может сопровождаться одним неприятным моментом. У водителя появляются ощущения, что тормоза словно бьют по рулю.
• Появляются еще и некомфортные вибрации в салоне, которые напрягают стальные нервы автолюбителей.
• Если ступичный подшипник уже изношен, то возможно и ухудшение состояния резины, что проявляется в быстром износе протектора.

Таким образом, вопрос назревает сам по себе, и придется думать, как заменить подшипник задней ступицы ВАЗ 2107 или хотя бы провести профилактический осмотр.

Диагностика неисправности

Для проверки ступичных подшипников передней ступицы ВАЗ 2107 необходимо выполнить следующие действия:

• Переднее колесо вывешивается на домкрате, предварительно предприняв соответствующие меры безопасности: постановка на ручник, противооткатные башмаки под задние колеса;
• Под нижний рычаг устанавливается надежный упор и автомобиль снимается с домкрата. Для дополнительной безопасности рекомендуется установить упор под кузов, страхующий от возможного падения в случае соскальзывания рычага с упора. Это действие часто упускают, хотя оно очень важно для правильной диагностики.
• Взявшись руками за верхнюю и нижнюю часть колеса, совершают движения от себя/к себе. Не должно быть никакого люфта, стука.
• Необходимо прокрутить колесо. При наличии проблем с подшипниками могут появиться стук, гул, скрежет.

Какие подшипники поставить

Когда ступичный подшипник требует замены, тут же возникает вопрос, какую деталь установить. Многие советуют использовать оригинальные комплектующие. Однако сегодня качество деталей оставляет желать лучшего и вопрос выбора остаётся довольно актуальным.

Таблица: тип, место установки, и размерность подшипников

Выбор производителя

При выборе производителя ступичного подшипника на ВАЗовскую «семёрку» можно порекомендовать SKF, SNR, FAG, NTN, Koyo, INA, NSK. Перечисленные компании имеют множество предприятий по всему миру. Такая продукция имеет высокое качество и соответствует самым строгим требованиям.

Выбору производителя подшипников нужно уделить особое внимание, поскольку от этого зависит срок эксплуатации изделия

Из отечественных производителей, которые поставляют подшипники для автомобилей Тольяттинского завода, можно выделить:

• ЗАО «ЛАДА Имидж» — изготавливает и реализует через вторичные рынки оригинальные ступичные подшипники Lada;
• Саратовский завод — выпускает детали под маркой SPZ;
• Волжский завод — использует бренд «Волжский стандарт»;
• Вологодский завод — реализует продукцию под брендом VBF;
• Самарский завод СПЗ-9.

Подготовка к замене

ВАЗ-2107 имеет довольно простое устройство, поэтому его легко можно обслужить своими руками, без специалистов. Замена подшипника полуоси на ВАЗ-2107 может производиться как в гараже, так и на улице. Наличие смотровой ямы или подъемника не обязательно (хотя это значительно ускорит процесс). Главное – это полный набор инструментов и ровная, твердая поверхность для работы (чтобы машина устойчиво стояла на домкрате).

Инструменты, необходимые для замены

1. Комплект торцовых ключей с воротком.
2. Молоток.
3. Отвёртка с плоским жалом (средних размеров).
4. Зубило.
5. Болгарка.
6. Новый подшипник полуоси ВАЗ 2107 со стопорным кольцом к нему.

Размеры запчастей

Перечень подходящих запчастей с номинальным размером:

Установка деталей других конфигураций недопустимо конструкцией.

Пошаговая инструкция

1. Ослабьте колесные болты, поддомкратьте и снимите колесо.
2. Снимите тормозной барабан.



3. Плоскогубцами извлеките “солдатики” и снимите стяжные пружины колодок.



4. Снимите задние тормозные колодки и уберите в сторону.



5. Открутите 4 гайки крепежа полуоси. Гайки под головку на семнадцать.



6. Отожмите монтажным рычагом ступицу на себя и демонтируйте полуось. Если полуось не снимается, воспользуйтесь трехлапым съемником.



7. Болгаркой перережьте стопорное кольцо. Рез лучше сделать немного не до конца и перерубить остатки кольца зубилом. Для того чтобы не повредить полуось делайте рез очень аккуратно.



8. Зубилом или выколоткой сбейте подшипник с посадочного места на полуоси. В нашем случае осталась только обойма от подшипника.



9. Оденьте подшипник на привод и с помощью трубы и молотка посадите его на место. Как правило, подшипник садиться довольно несложно.



10. Стопорное кольцо подшипника напрессовывается на горячую. Возьмите кольцо и закрепите его на куске проволоки. Далее зажгите газовую горелку и разогрейте кольцо практически до “красна”.
11. Попросите помощника придержать полуось в вертикальном положении и держать под рукой трубу с молотком. Далее плоскогубцами оденьте раскаленное кольцо на привод, а затем не мешкая помощник садит его на место с помощью трубы и молотка. Пока кольцо горячее оно большего размера и достаточно легко сядет на свое место.





12. Шлицевой отверткой извлеките сальник из места посадки.



13. С помощью куска трубы по внешнему диаметру сальника, запрессуйте его на место.



14. Установите резиновое уплотнительное кольцо.
15. Установите полуось в посадочное место до упора.



16. Наживите крепящие гайки и затяните способом крест-накрест с усилием 50 Нм.
17. Установите тормозные колодки, барабан и колесо.

Регулировка ступичного подшипника

Основной параметр при проведении замены – выставление правильного ступичного зазора. Процедура производится двумя способами: с помощью индикатора часового типа или на ощупь.

Первый вариант:

1. Подготовить индикаторную стойку.
2. Надеть приспособление на тормозной диск, зафиксировать болтами.
3. Упереть конец индикатора в торец цапфы, как показано на рисунке.
4. Вращая ступицу измерить люфт.
5. Если значение больше 0,15 мм, необходимо ослабить гайку, протянуть с моментом 9,6 Н*м. Покрутить диск несколько раз. Ослабить гайку (примерно на 20-25 градусов), затянуть с моментом 6,8 Н*м.
6. Проверить значение люфта.
7. Законтрить гайку.

Выставление зазора без индикатора:

1. Одеть колесо.
2. Равномерно поджимать гайку одновременно вращая ступицу.

1. Покачивая колесо в вертикальной плоскости, “нащупать” люфт. Для этого поместить палец на торец цапфы. Должен ощущаться еле заметный зазор при покачивании колеса.

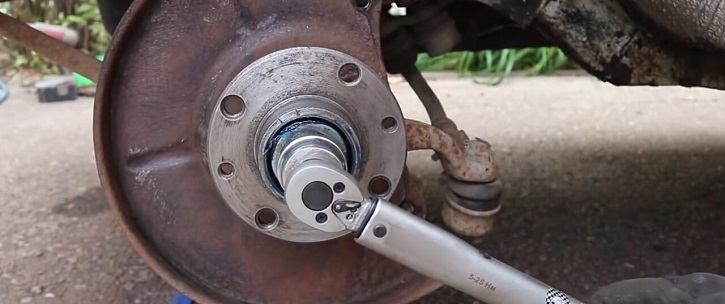

1. Если люфт “пойман”, затянуть гайку с моментом 19,6 Н*м. Не контрить.

1. Провернуть сборку несколько раз в обе стороны (для самоустановки подшипника). Проверить зазор.
2. Законтрить гайку.

Отстроенный узел должен вращаться легко, без подклинивания.

Важные моменты

• Срезать старый подшипник болгаркой нужно крайне осторожно, чтобы не задеть саму полуось. Лучше всего срезать болгаркой только внешнее кольцо подшипника и сепаратор. На внутреннем кольце следует сделать лишь несколько небольших пропилов (не сквозных). Затем в эти пропилы можно вставить зубило и несколькими аккуратными и точными ударами расколоть внутреннее кольцо подшипника, не задевая полуось.


  Внутреннее кольцо подшипника срубается зубилом

• Новый подшипник нельзя надеть на полуось без усилий. Фактически его придётся набивать на ось. Но ни в коем случае нельзя пользоваться для этого одним только молотком, поскольку велик риск перекосов и повреждения. Оптимальный способ — взять обрезок трубы, диаметр которой чуть больше диаметра полуоси, и с её помощью посадить деталь на место.
• Некоторые автолюбители нагревают подшипники и сажают их на полуось горячими. Это действительно облегчает посадку новой детали, поскольку от нагрева все металлы расширяются. Но ставить подшипники этим способом категорически нельзя, поскольку при нагреве и последующем охлаждении этой детали на воздухе может произойти её отжиг (то есть термическая обработка, состоящая в нагреве стали до температур ниже критических с последующим медленным охлаждением). Отжиг в несколько раз снизит твёрдость подшипника и увеличит его пластичность, в результате срок его службы сократится в разы.

Замена подшипника — задача хоть и трудная, но выполнимая. Главное здесь — избежать повреждения полуоси при срезании подшипника и перекосов при установке новой детали. Кроме того, следует учитывать хрупкость колец подшипника и орудовать молотком крайне осторожно. В остальном же процедура вполне по силам даже начинающему автолюбителю, который, проведя её своими руками, сможет сэкономить значительную сумму.

Резюмируем

Как видите, работа по замене подшипника требует некоторой сноровки. Но, человек, который хотя бы раз держал инструмент в руках справиться с этой работой.

На станциях технического обслуживания за замену подшипника полуоси ВАЗ 2107 попросят от 700 до 1500 рублей. Следуя выше представленной инструкции можно заменить подшипник самостоятельно и сэкономить средства.

Посмотреть порядок работ можно в этом видео:

Видео: замена подшипника полуоси на «классике»

Замена ступичного подшипника на ВАЗовской «семёрке» не является сложной процедурой. Для её проведения потребуется подготовить необходимый инструмент и материалы, а также ознакомиться с пошаговой инструкцией. При выборе качественного изделия и правильном проведении ремонтных работ подшипник будет работать длительное время без каких-либо проблем.
