Замена сцепления ваз 2107, можно ли поменять диск и выжимной подшипник без снятия коробки

Устройство и принцип действия сцепления ВАЗ 2107

ВАЗ 2107 оборудован однодисковым сцеплением сухого типа с гидравлическим приводом. В конструкцию привода входят:

• бачок с пробкой и встроенным успокоителем жидкости;
• подвесная педаль с толкателем;
• главный и рабочий цилиндры;
• металлический трубопровод;
• соединяющий трубопровод и рабочий цилиндр шланг.

При нажатии педали, усилие через толкатель передаётся на поршень главного цилиндра сцепления (ГЦС). ГЦС заполнен тормозной жидкостью, поступающей из бачка гидропривода. Поршень выталкивает рабочую жидкость, и она под давлением через трубопровод и резиновый шланг поступает в рабочий цилиндр сцепления (РЦС). В РЦС давление увеличивается, и жидкость выталкивает из устройства шток, который, в свою очередь, приводит в действие вилку сцепления. Вилка, в свою очередь, перемещает выжимной подшипник, выводя из зацепления нажимной и ведомый диски.

Сцепление ВАЗ 2107 имеет однодисковую сухую конструкцию с гидравлическим приводом

Корзина сцепления

Сцепление состоит из двух дисков и выжимного подшипника. Сцепление, применяемое на ВАЗ 2107, простое и надежное. Нажимной (приводной диск) установлен на маховике. Внутри корзины находится ведомый диск, соединенный с первичным валом коробки передач специальными канавками.

Внутри корзины дисковый привод

Сцепление может быть однодисковым и многодисковым. Первый считается более надежным. Сцепление работает следующим образом. Когда вы нажимаете на педаль, выжимной подшипник, установленный на входном валу, притягивает лепестки корзины к блоку цилиндров. В результате корзина и ведомый диск разъединяются и можно менять скорости.

Для ВАЗ 2107 подходят диски от ВАЗ 2103 (для двигателей до 1,5 л) и ВАЗ 2121 (для двигателей до 1,7 л). Внешне они очень похожи и имеют диаметр 200 мм. Эти диски можно отличить по ширине колодок (29 и 35 мм соответственно) и наличию метки 6 мм в одной из канавок амортизатора ВАЗ 2121.

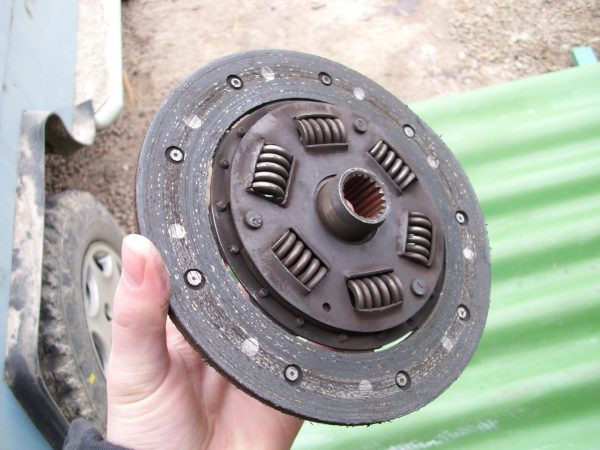

Диск сцепления

Ведомый диск иногда называют барабаном. С обеих сторон накладки приклеены. Для повышения эластичности в процессе изготовления на диске делаются специальные канавки. Кроме того, барабан снабжен восемью пружинами, расположенными в плоскости диска. Эти пружины снижают частоту крутильных колебаний и снижают динамические нагрузки.

Барабан соединен с редуктором, а корзина – с двигателем. Во время движения они сильно прижимаются друг к другу, поворачиваясь в одном направлении.

Барабан снабжен восемью пружинами, расположенными в плоскости диска

Одноприводная схема, применяемая на ВАЗ 2107, надежна, относительно недорога и проста в обслуживании. Эту муфту легко снять и отремонтировать.

Ведомый диск для двигателя объемом 1,5 литра имеет размеры 200х140 мм. Также может быть установлен на ВАЗ 2103, 2106. Иногда на ВАЗ 2107 устанавливается барабан от Нивы (ВАЗ 2121), который отличается размерами (200х130 мм), усиленной системой демпфирования и большим количеством заклепок.

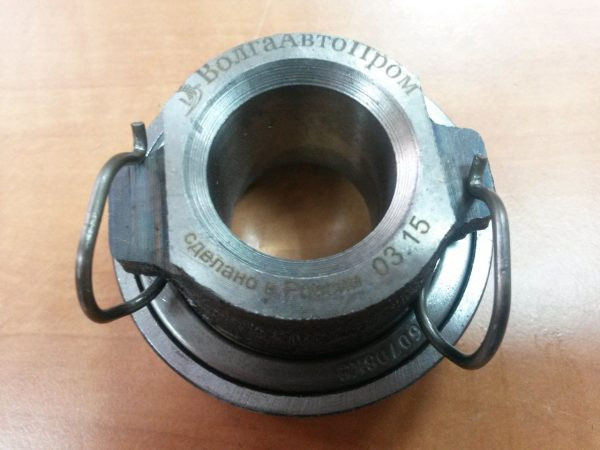

Выжимной подшипник

Выжимной подшипник, являясь наиболее уязвимым элементом сцепления, включает и выключает передачу вращения. Он расположен посередине диска и жестко связан с педалью через вилку. При каждом нажатии педали сцепления подшипник нагружается, и срок его службы сокращается. Не удерживайте педаль без необходимости. Подшипник установлен в направляющей приводного вала коробки передач.

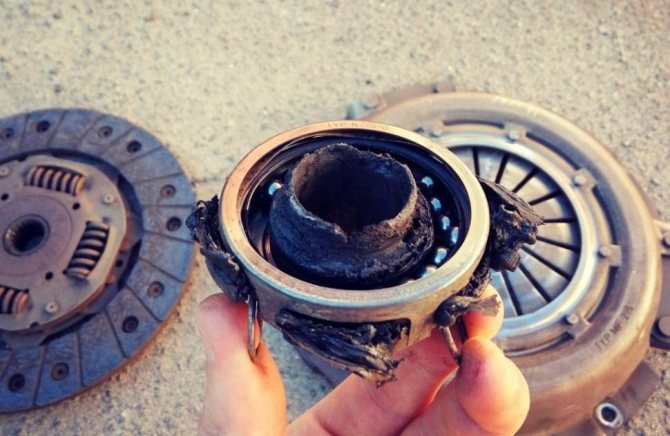

Выжимной подшипник — самый уязвимый элемент сцепления

В комплекте сцепления выжимной подшипник имеет обозначение 2101. Подойдет и подшипник от ВАЗ 2121, рассчитанный на большие нагрузки и с повышенным ресурсом. Однако в этом случае также потребуется замена корзины, так как для нажатия на педаль потребуется большое усилие.

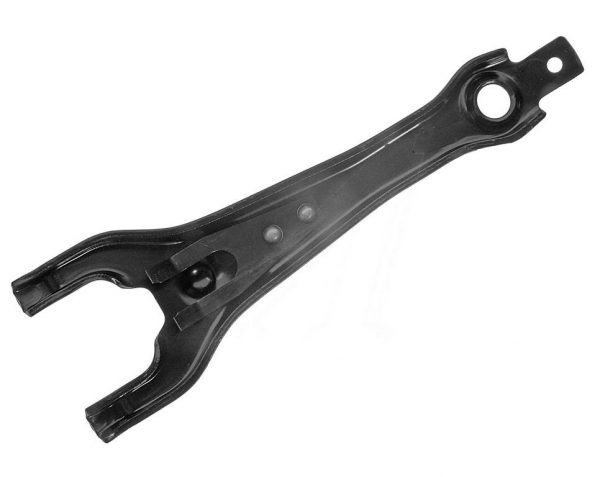

Вилка сцепления

Вилка предназначена для выключения сцепления при нажатии на педаль сцепления. Он перемещает выжимной подшипник и, как следствие, внутренний край пружины.

Вилка предназначена для выключения сцепления при нажатии на педаль

В большинстве случаев при неисправной вилке выключение сцепления становится невозможным. Однако иногда он все же дает сбой. Если вы не замените вилку сразу, в будущем вам придется заменить весь узел сцепления.

Рабочий цилиндр сцепления ВАЗ 2107

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Рабочий цилиндр подвергается постоянным нагрузкам и чаще других элементов механизма сцепления выходит из строя

Устройство РЦС

Рабочий цилиндр ВАЗ 2107 состоит из:

• корпуса;
• поршня;
• штока (толкателя);
• пружины;
• защитного колпачка (чехла);
• двух манжет (уплотнительных колец);
• клапана для стравливания воздуха;
• стопорного кольца с шайбой.

  Рабочий цинлиндр сцепления имеет довольно простое устройство

Особенности функционирования

Принцип работы очень прост. Ниже приведена схема, где рабочий цилиндр обозначен зеленой стрелкой.

Согласно данной схеме можно сказать, что РЦС выполняет немаловажную функцию, а точнее, приводит в действие вилку, которая соединена с барабаном сцепления. В действие основной элемент РЦС, а точнее, поршень, приводится посредством возникшего давления жидкости, поступающей из главного цилиндра по шлангу, при нажатии на педаль сцепления. Тормозная жидкость толкает поршень, который в свою очередь приводит в действие вилку, а она воздействует на барабан, отжимая диск от маховика.
Многие задаются вопросом, почему же в системе используется тормозная жидкость? Причина в том, что именно тормозная жидкость является несжимаемой, собственно, поэтому ее используют в таких немаловажных системах, как тормоза и сцепление.

Расположение РЦС

В отличие от ГЦС, который расположен в салоне ВАЗ 2107, рабочий цилиндр находится на корпусе картера сцепления и прикручен к нижней части «колокола» двумя болтами. Добраться до него можно только снизу, предварительно сняв защиту двигателя (при её наличии). Поэтому все работы проводятся на смотровой яме или эстакаде.

Рабочий цилиндр прикреплён к нижней части картера сцепления

Ознакомьтесь с возможностями тюнинга двигателя: https://bumper.guru/klassicheskie-modeli-vaz/tyuning/tyuning-dvigatelya-vaz-2107.html

Когда необходимо менять

Система сцепления позволяет плавно трогаться автомобилю, снимая нагрузку с двигателя, что уменьшает износ его деталей и продлевает срок эксплуатации. Перегрузки вызывает инерционный момент, образующийся при вращении деталей силового агрегата, если резко снизились обороты коленчатого вала.

Схема узла ВАЗ 2107

Определенных сроков по замене узла не существует, так срок службы этого устройства в основном зависит от условий эксплуатации и манеры езды водителя. Диагностику устройства рекомендуется выполнять через 80 тыс. км пробега.

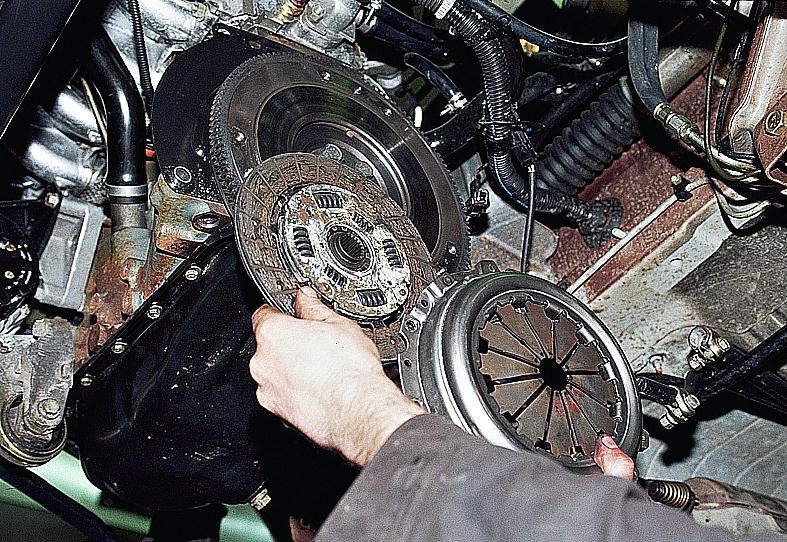

Самостоятельная диагностика диска сцепления



Главным недостатком сцепления является то, что этот механизм не имеет конкретного срока эксплуатации. То есть, его состояние зависит только от водителя и стиля езды. Ни один производитель не дает никаких гарантий или точных сроков, по истечении которых его нужно менять. Опытные мастера рекомендуют выполнять диагностику этого механизма каждые 80 000 км. Как показывает статистика, самым уязвимыми деталями являются ведомый и ведущий диски. Самыми частыми дефектами ведомого дискамогут быть механические деформации, поломка пружин демпферов, износ или повреждение шлицов ступицы истирание фрикционных накладок. Большинство из вышеописанных поломок не подлежат ремонту.В этих случаях, как правило, проводится замена диска сцепления ВАЗ-2107 в сборе.

Признаки неисправности

Необходимость ремонта узла сцепления определяется по следующим признакам:

• возникают посторонние шумы при переключении скоростей;
• устройство пробуксовывает, особенно при нагрузках;
• сцепление полностью не отключается;
• дребезжание;
• рывки при начале движения;
• проваливается педаль сцепления.

Если появились описанные признаки, лучше не затягивать с ремонтом, чтобы избежать неприятных сюрпризов в пути.

В этом видео показа процесс замены узла на вазовской классике.

Причины поломки сцепления ВАЗ 2107

Наибольшему износу подвергаются ведомые и ведущие диски.

Неисправность сцепления может быть вызвана следующими причинами:

• износ, замасливание, дефекты на поверхности фрикционных накладок;
• слишком большие зазоры или их отсутствие в приводе выключения сцепления;
• попадание воздуха в систему гидропривода;
• утечка жидкости из главного цилиндра и системы гидропривода;
• ослабление заклепок;
• деформация дисков;
• заедание, износ шлицов ступицы ведомого диска, механизма привода сцепления;
• износ подшипников;
• неисправность пружин демпфера ведомого диска;
• поломка вилки выключения или ее оттяжной пружины;
• износ уплотнительных колец, чем нарушается герметичность.

Для устранения этих неполадок в каждом отдельном случае нужно менять изношенные детали, лучше заменить систему сцепления в сборе.

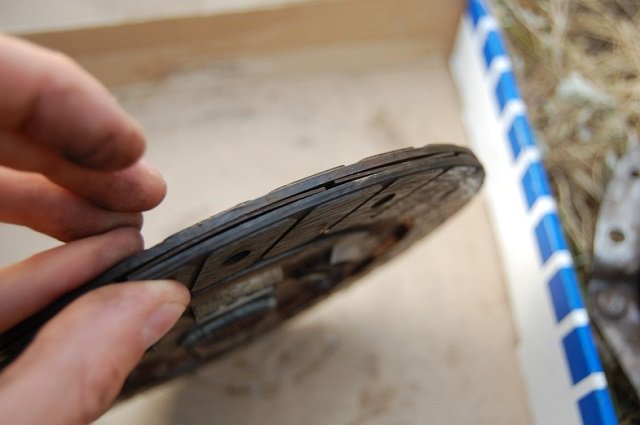

Визуальный осмотр диска

Как лучше менять

Производить замену устройства лучше всего, установив автомобиль на подъемник, эстакаду или смотровую канавку. Если такой возможности нет, то можно поднять авто с помощью домкрата, чтобы добраться до узла снизу. Для безопасности нужно зафиксировать колеса, чтобы машина не покатилась или поставить на ручной тормоз.

Ремонт рабочего цилиндра сцепления

Для ремонта РЦС нужно снять с автомобиля. Для этого потребуются:

• круглогубцы или пассатижи;
• гаечные ключи на 13 и 17;
• ёмкость для слива жидкости;
• чистая суха тряпка.

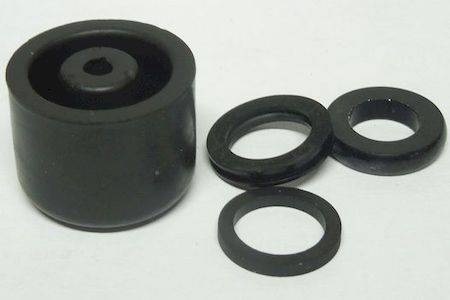

Ремонтный комплект для РЦС

Любую вышедшую из строя деталь можно приобрести отдельно. Однако при замене манжет целесообразнее купить ремонтный комплект, включающий три резиновых уплотнителя и защитный чехол. Для классических моделей ВАЗ ремкомплекты выпускаются под следующими каталожными номерами:

Стоимость такого набора составляет порядка 50 руб.

Демонтаж РЦС

Демонтаж РЦС осуществляется в следующем порядке:

1. Устанавливаем автомобиль на смотровую яму или эстакаду.

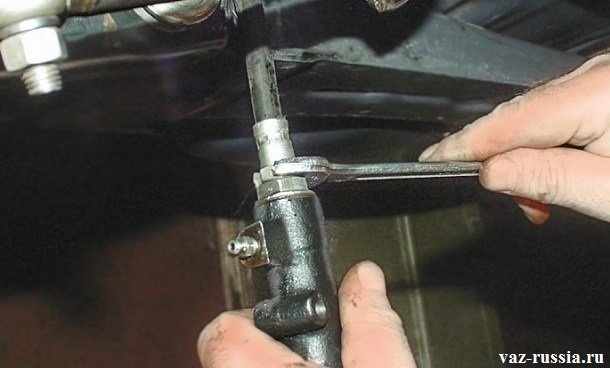

2. Из смотровой ямы ключом на 17 откручиваем наконечник соединения шланга гидропривода и рабочего цилиндра.

   Наконечник шланга гидропривода откручивается ключом на 17
3. Под конец шланга подставляем ёмкость и собираем вытекающую из него жидкость.

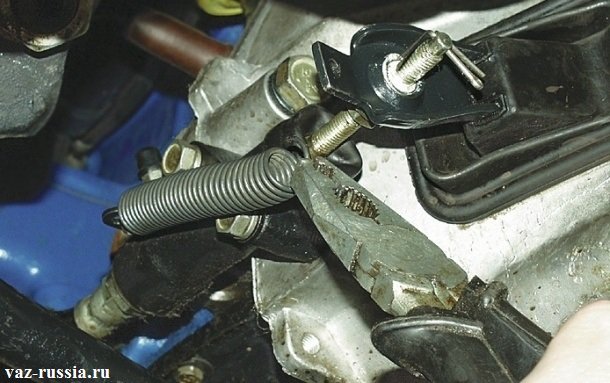

4. Пассатижами отсоединяем стяжную пружину от вилки сцепления и снимаем её.

   Стяжная пружина снимается пассатижами

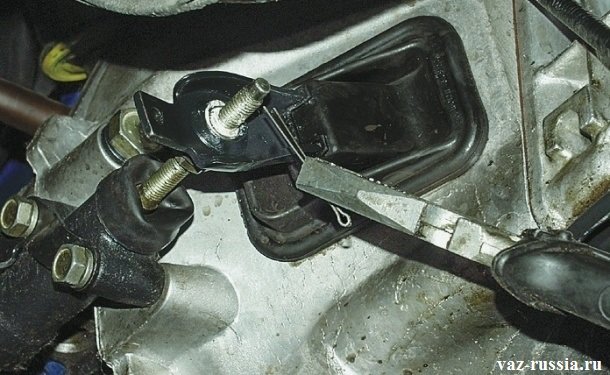

5. Пассатижами вытаскиваем из штока цилиндра шплинт.

   Шплинт из штока цилиндра вытаскивается пассатижами
6. Ключом на 13 откручиваем два болта крепления РЦС к картеру.

   Рабочий цилиндр сцепления прикручен к картеру двумя болтами

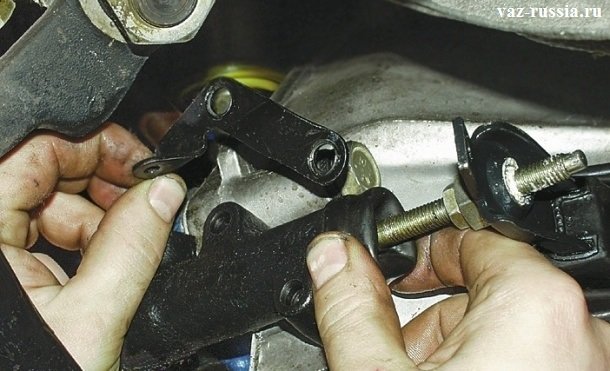

7. Отсоединяем скобу пружины и снимаем её.

   Скоба стяжной пружины крепится на тех же болтах, что и цилиндр
8. Выводим шток рабочего цилиндра из зацепления с вилкой.

   Шток рабочего цилиндра соединен с вилкой
9. Снимаем цилиндр и тряпкой удаляем с него следы рабочей жидкости и загрязнения.

Разборка и замена неисправных деталей РЦС

Для разборки и ремонта цилиндра потребуются:

• гаечный ключ на 8;
• шлицевая отвёртка;
• чистая сухая тряпка;
• немного тормозной жидкости.

Разбирается рабочий цилиндр в такой последовательности:

1. Зажимаем цилиндр в тиски.
2. Рожковым ключом на 8 откручиваем клапан стравливания воздуха и осматриваем его на наличие повреждений. При подозрении на неисправность приобретаем новый клапан и готовим его к установке.

   Штуцер рабочего цилиндра выкручивается ключом на 8
3. Тонкой шлицевой отвёрткой снимаем защитный чехол.

   Чехол отсоединяется с помощью тонкой отвертки
4. Вынимаем из цилиндра толкатель.
5. Отвёрткой аккуратно выталкиваем поршень из цилиндра.

   Для снятия поршня нужно вытолкнуть его из цилиндра отвёрткой
6. Отвёрткой отсоединяем стопорное кольцо.

   Для снятия стопорного кольца его нужно поддеть отверткой
7. Снимаем с поршня пружину и шайбу.

   При разборке РЦС с поршня снимается пружина
8. Снимаем заднюю манжету.

   Для отсоединения шайбы и задней манжеты их достаточно сдвинуть
9. Отвёрткой снимаем переднюю манжету.

   Для снятия передней манжеты нужно поддеть её отверткой.
10. Внимательно осматриваем внутреннюю поверхность цилиндра (зеркало) и поверхность поршня. Если на них есть задиры или вмятины, цилиндр следует заменить полностью.

Перед заменой манжет поршня и защитного чехла металлические детали цилиндра нужно очистить от грязи, пыли, следов влаги с помощью тормозной жидкости и чистой тряпки. Новые уплотнители и чехол устанавливаются в процессе сборки РЦС. Сначала на поршень надевается передняя манжета, потом задняя. При этом задняя манжета фиксируется шайбой. Защитный чехол устанавливается вместе с толкателем. Сборка устройства и его монтаж производится в обратном порядке.

Инструкция по регулировке сцепления на ВАЗ 2107

Система сцепления в каждом автомобиле является одним из ключевых узлов системы управления, в случае отказа которого продолжение движения невозможно. Управление сцеплением происходит с помощью педали. Наверное, не стоит говорить, что это сложнейшая система, нуждающаяся в систематическом уходе и внимании, а регулировку сцепления ВАЗ 2107 должен уметь выполнить любой водитель.

Диск сцепления

Благодаря правильно отрегулированному сцеплению, существенно сокращается опасность преждевременного износа частей сцепления, к примеру, выжимного диска.

Подготовительные работы

Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.

Регулировка

1. Свободный ход нужно отрегулировать, чтобы он равнялся 0,4-2 миллиметрам от верхнего положения педали до упора. В ином случае проводим настройку. С помощью ключа на «10» немного откручиваем гайку, стопорящую ограничитель и путем ее вращения выставляем необходимый зазор.
2. В случае, если система двигателя ВАЗ 2107 предусматривает инжекторный впрыск горючего, то необходимо снять защитный щиток.
3. Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.
4. Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.



   Отжим вилки

5. Регулировать ход толкателя ВАЗ 2107 нужно при помощи ключа на «17». Необходимо сдерживать от проворачивания регулирующую гайку толкателя, а с помощью ключа на «13» ослаблять контргайку.


   Ослабляем контргайку

6. Фиксируя толкатель с помощью ключа на «8», ключом на «17» выставляем нужные четыре-пять миллиметров.


   Выставляем 4-5 мм

7. Фиксируем контргайку.
8. Проверяем ход педали — он должен быть приблизительно 30 миллиметров от его верхнего положения до момента отключения. При потребности выполняем это повторно.

Проверка

После того, как вы завершите, обязательно проведите проверку:

1. Включите нейтралку. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах выжмите сцепление и включите заднюю скорость. Если все в порядке, то она включится свободно без каких-либо шумов!
2. Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишних шумов, то система настроена правильно. Обязательно обращайте внимание на то, чтобы автомобиль разгонялся нормально.

В заключение скажем, что сцепление – это очень важная система, к которой нужно относиться внимательно. Например, в случае неправильного обращения и несвоевременного сервиса сцепление может просто сгореть. Равным образом может произойти непроизвольное движение машины, а в этом случае последствия могут быть самые непредсказуемые.

Прокачка гидропривода сцепления

После любых работ, связанных с разгерметизацией механизма сцепления, а также при замене жидкости гидропривод необходимо обязательно прокачать. Для этого будут нужны:

• тормозная жидкость (0,3 л);
• резиновый шланг;
• ключ на 8;
• сосуд для сбора жидкости (подойдёт пластиковая бутылка объёмом 0,5 л).

Кроме этого, для прокачки потребуется помощник. Порядок действий следующий:

1. После установки РЦС и подсоединения к нему шланга заливаем в бачок гидропривода жидкость до уровня, соответствующего нижнему краю горловины.
2. Надеваем один конец заранее заготовленного шланга на штуцер клапана для стравливания воздуха, а другой конец опускаем в ёмкость для сбора жидкости.

Настройка привода сцепления

После прокачки рекомендуется отрегулировать привод сцепления. Для этого понадобятся:

• штангенциркуль или (в крайнем случае) линейка;
• гаечные ключи на 8, 10, 13, 17;
• круглогубцы или пассатижи.

Порядок настройки сцепления на карбюраторных и инжекторных моделях ВАЗ 2107 отличается. В первом случае регулируют настройку свободного хода педали сцепления, во втором — амплитуду движения штока рабочего цилиндра.

Для карбюраторных ВАЗ 2107 привод настраивается следующим образом:

1. Измеряем величину амплитуды свободного хода (люфта) педали сцепления при помощи штангенциркуля. Она должна составлять 0,5–2,0 мм.
2. Если амплитуда выходит за указанные пределы, ключом на 10 откручиваем контргайку на шпильке ограничителя хода и, поворачивая ограничитель в ту или иную сторону, выставляем требуемый люфт.

Для инжекторных ВАЗ 2107 регулировка привода осуществляется в следующем порядке:

1. Устанавливаем автомобиль на смотровую яму или эстакаду.
2. Снизу пассатижами снимаем стяжную пружину с вилки сцепления.
3. Определяем люфт толкателя рабочего цилиндра, отжимая вилку сцепления до упора назад. Он должен составлять 4–5 мм.
4. Если люфт не попадает в указанный интервал, ключом на 17 держим гайку регулировки штока, а ключом на 13 откручиваем фиксирующую гайку.

Замена корзины сцепления

Замена корзины делается реже, чем ведомого диска. Менять корзину нужно в случае перегрева ведущего диска (тогда на нем появляются цветные пятна), поломки или износа лепестков диафрагмы и пружин. Чтобы получить доступ к сцеплению, нужно демонтировать коробку передач.

Порядок действий:

1. В моторном отсеке снять «-» клемму с АКБ и открутить болты стартера; Снимаем клемы с АКБ
2. В салоне вынуть ручку КПП; Снимаем ручку КПП
3. Из ямы снять приемную трубу выхлопной системы; Снимаем выхлопную трубу от выпускного коллектора
4. Открутить карданный вал от главной передачи, пометить места соединения на фланцах; Откручиваем карданный вал
5. Открутить поперечину задней опоры коробки передач; Откручиваем поперечину КПП
6. Открутить болты крепления КПП (4 штуки);
7. С датчика задней передачи отсоединить провод;
8. Открутить тросик спидометра; Откручиваем тросик спидометра
9. Открутить крепление рабочего цилиндра сцепления;
10. Выдвинуть коробку передач, чтобы вал полностью вышел из сцепления, снять ее. Снимаем КПП

При демонтаже самого сцепления нужно открутить болты корзины от маховика. Чтобы распределить нагрузку равномерно, болты откручивают по 1-2 оборота по очереди. После снятия корзину нужно осмотреть на предмет выработки диска, целостности пружин, диафрагмы.

Шланг рабочего цилиндра

Шланг, соединяющий трубопровод и рабочий цилиндр, подлежит замене в случае:

• видимых повреждений, сопровождающихся вытеканием тормозной жидкости;
• обнаружения на его поверхностях трещин, вздутий (шишек);
• износа резьбовых соединений наконечников.

Выпускаемые отечественными предприятиями шланги имеют каталожный номер 2101–1602590 и стоят около 100 руб.

Для замены шланга необходимо:

1. Установить машину на эстакаду или смотровую яму.
2. Поднять капот и найти в моторном отсеке место соединения трубопровода гидропривода и шланга рабочего цилиндра.
3. Ключом на 17 зафиксировать наконечник шланга, а ключом на 13 открутить штуцер на трубопроводе. Подставить под конец трубопровода ёмкость и собрать вытекающую из него жидкость.
4. Ключом на 17 выкрутить наконечник другого конца шланга из корпуса РЦС. В гнезде цилиндра установлено резиновое уплотнительное кольцо, которое также необходимо заменить.
5. Установить новый шланг в обратной последовательности.

Таким образом, диагностика, ремонт и замена рабочего цилиндра сцепления ВАЗ 2107 не представляет большой сложности даже для неискушённого автолюбителя. Минимальный набор инструментов и рекомендации профессионалов позволят выполнить все работы с минимальными затратами времени и денег.

Почему буксует – причины и их устранение

Сцепление обычно буксует из-за того что:

• Нет зазора между нажимным подшипником и пятой корзины;
• не отрегулирован привод сцепления;
• на диски попадает масло;

В зависимости от причины возникновения этой проблемы определяется ход ремонта. Если дело в нажимной диафрагменной пружине, ее придется поменять на другую. При изнашивании фрикционных накладок осуществляют замену ведомого диска. При ремонте/снятии накладок, проверяются прокладки. Если они в плохом состоянии, их тоже меняют на новые. Если масло попало на ведомый диск, потребуется обработать его керосином и очистить мелкой наждачкой.

Попадание смазки на какую-либо сторону маховика и нажимного диска возможно при повышенном уровне масла в картере КПП или протечки в заднем подшипнике коленчатого вала. Для решения проблемы выполняется диагностика, и устраняется причина протечки- заменяются сальники, потом очищаются запчасти.

Величина свободного хода по техническим условиям равна 30-35 мм, полного хода – 140 мм. Любое отклонение от нормы связано с нарушением работы трансмиссии и требует выполнения регулировочных работ. Параметр проверяется с помощью линейки. Для этого определяется расстояние от педали до центра площадки. Регулировку выполняют на яме или подъемнике посредством рожковых ключей 13 на 17 мм и 17 на 19 мм. Регулировочную тягу и гайки чистим щеткой и обрабатываем WD-40. Далее, контргайка ослабляется, вращением регулировочной гайки меняем зазор. Если свободный ход надо уменьшить- тягу удлиняем, если увеличить- укорачиваем. После выполнения работы, закручивается контргайка.

Поврежденная муфта выключения

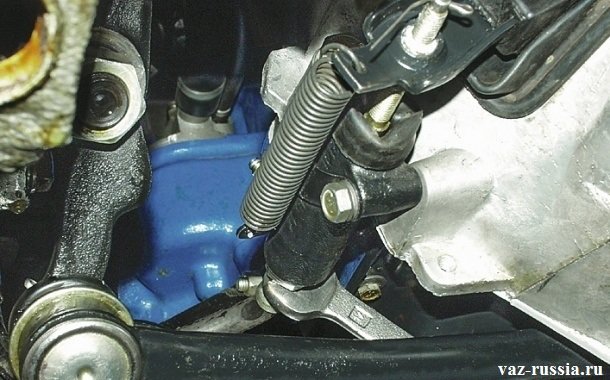

Как заменить рабочий цилиндр сцепления на ВАЗ 2101-ВАЗ 2107

Снятие:
1) Для снятия сперва вам нужно будет запастись гаечным ключом и при помощи ключа, ослабить гайку которая крепит шланг к цилиндру.

Примечание!
Заметьте то что затяжку данной гайки всего лишь нужно будет ослабить, а не полностью отвернуть и после чего отсоединить шланг от цилиндра, такого пока делать не нужно, это чуть ниже!

2) Затем отложите гаечный ключ в сторону, и после чего при помощи пассатижей, оттяните а затем полностью снимите оттяжную пружину с цилиндра.

3) Следом не убирая пассатижи, разогните и после чего извлеките шплинт из отверстия которое находится в кончике толкателя данного цилиндра.

Примечание!
Шплинт это одна из таких деталей которая очень часто теряется, поэтому положите её на видное место чтобы потом можно было её беспрепятственно найти и установить обратно!

4) Далее при помощи ключа выверните два болта которые крепят цилиндр к картеру сцепления коробки передач.

5) Теперь отсоедините скобу от цилиндра которая так же закреплялась болтами вместе с самим цилиндром и которая служит для крепления оттяжной пружины.

6) Затем ухватившись рукой за рабочий цилиндр, аккуратно снимите его вынув при этом толкатель который указан стрелкой из отверстия которое находиться в вилке.

7) И после чего полностью отверните гайку, которая крепит шланг к цилиндру, и затем полностью снимите цилиндр с автомобиля.

Примечание!
Перед тем как начать отворачивать данную гайку, подготовьте какую нибудь пробку или же емкость, в которую сольётся вся тормозная жидкость из шланга гидропривода сцепления. Теперь когда всё подготовлено аккуратно отверните гайку которая крепит шланг и тем самым отсоедините шланг от цилиндра и затем слейте из отверстия шланга, а так же из отверстия самого рабочего цилиндра всю отработанную тормозную жидкость!

Лучше конечно же всё таки будет слить из шланга всю жидкость в ёмкость и после установки нового цилиндра залить совершенно новую тормозную жидкость в гидропривод сцепления, потому что когда жидкость будет сливаться она тем самым промоет всю систему от грязи которая в ней находиться! (О том как залить тормозную жидкость в бачок сцепления, см. в статье под названием: «Замена жидкости в сцепление»)

Установка:
1) Установка нового цилиндра сцепления происходит в обратном порядке снятию.

Примечание!
После установки цилиндра, обязательно произведите прокачку сцепления! (О том как прокачать сцепление, см. в статье: «Прокачка сцепления на ВАЗ»)

Дополнительный видео-ролик:
Более подробно на процесс замены данного цилиндра, вы смажете поглядеть на видео-ролике который размещён чуть ниже:

Советы и рекомендации

В качестве основного совета при выборе данного агрегата следует упомянуть качество материалов при приобретении. На покупаемых деталях в обязательном порядке должны присутствовать маркировки производителя и номера серии и партий. Многие предприятия имеют собственные информационные ресурсы, на которых можно проверить оригинальность детали, просто сверив номера партий и конкретной детали.

Предупреждение! В противном случае контрафактный агрегат обладает нестабильным качеством и может выйти из строя в любой момент.

Также в процессе замены рабочего цилиндра сцепления ВАЗ 2104 необходимо строго соблюдать последовательность действий и точно рассчитывать момент затяжки шлангов и патрубков от бака с жидкостью с основной деталью во избежание растрескивания резины и пластиковых частей корпуса.

Также планово раз в несколько тысяч километров пробега необходимо проводить ревизию всего узла целиком, так как абсолютное большинство автомобилей данных моделей имеют солидные пробеги, вероятность возникновения непредвиденных поломок достаточно высока.
