Замена рулевой рейки Калина своими руками

Принцип работы и конструкция реечного рулевого механизма

При вращении руля крутящий момент передается посредством вала колонки через косозубую шестерню к рейке, с которой связаны тяги, изменяющие угол поворота ступицы колеса. Рабочей парой в реечном механизме является косозубая шестерня, находящаяся на вале колонки, и рейка РМ.

Рулевая рейка Калины помещена в алюминиевый корпус (картер), в него входит косозубая шестерня, соединяющаяся с валом колонки. Косозубая ведущая шестерня находится в зацеплении с рейкой, опирается на два подшипника и втулку на картере. Рейка также имеет косой зуб с переменным шагом, причем на периферийной части шаг меньше. В результате характер управления автомобилем становится более естественным и удобным, а углы поворота рулевого колеса уменьшаются. В машине с рейкой, имеющей переменное передаточное отношение, диапазон поворота руля составляет 720°. При этом водитель, поворачивая колесо на один оборот, достигает правого или левого упора. При прямолинейном движении вал-шестерня находится в зоне прямых зубьев. На поворотах или при маневрировании рулевое управление реагирует более динамично. В зоне рейки, имеющей косые зубья, передаточное число интенсивно уменьшается при увеличении угла поворота руля.

Для любителей быстрой езды может быть поставлена рулевая рейка Калина спорт, имеющая передаточное число 3,1, в отличие от других моделей, у которых этот показатель составляет 4,02. Такой укороченный вариант позволяет лучше чувствовать автомобиль, но повышает риск при вождении на высоких скоростях.

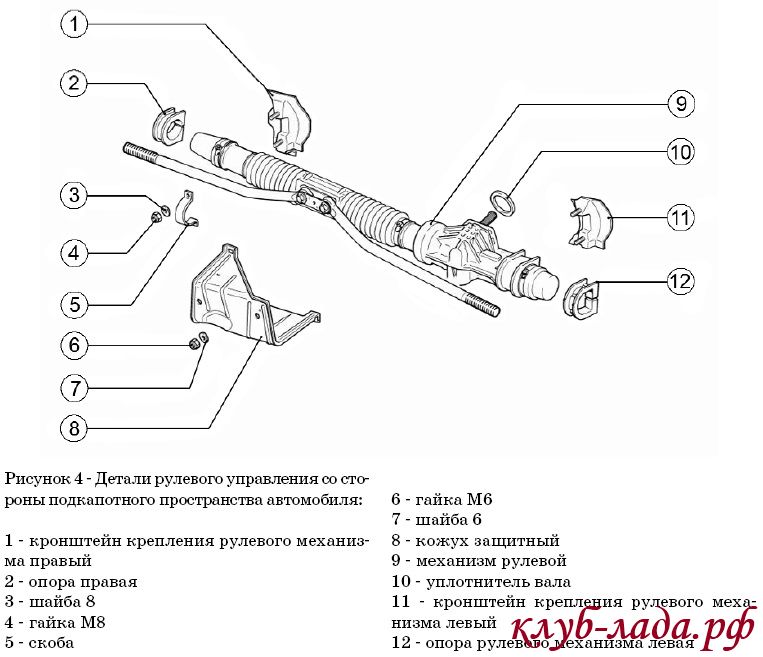

Устройство рулевой рейки Калины

Ресурс рулевой рейки Лада Калина

У рулевой рейки Lada Kalina заводской ресурс составляет 60-80 тысяч километров пробега. По истечению этого срока производитель рекомендует проверить состояние детали, посетив официальный сервис.

При проверке состояния рулевой рейки, стоит обращать внимание на несколько факторов:

1. Lada Kalina, при всей своей новизне, остается бюджетным автомобилем. По этой причине замена детали может потребоваться уже после 20-40 тысяч километров пробега. То же правило касается и электроусилителя. Как показывает статистика, лишь 50% установленных на Калины электрических усилителей и реек сохраняют эксплуатационные свойства на протяжении 80 тыс. км. пробега.
2. В некоторых случаях, при появлении признаков неисправности детали, достаточно подтянуть рулевую рейку. Обратите внимание, что пренебрежение таким обслуживанием может привести к серьезным поломкам, в том числе повреждению золотника и штока.
3. Чаще всего рулевая рейка выходит из строя из-за негерметичных пыльников, которые прикрывают движущиеся элементы детали. Поэтому их следует регулярно проверять и менять по мере необходимости.

Наиболее надежными считаются рейки Mando, производящиеся в Южной Корее и устанавливающиеся на новые Lada Kalina. Поскольку демонтаж детали не вызывает сложностей, многие дефекты водители могут устранить самостоятельно.

Диагностика неисправностей рулевого управления

Существует несколько характерных признаков, по которым можно определить неисправность гидравлической рулевой рейки:

• Увеличение усилий, для поворота руля;
• Постоянное снижение уровня жидкости в расширительном бачке. О недостатке жидкости ГУР могут рассказать подтеки под автомобилем, а также соответствующее уведомление на приборной панели.
• Появление стуков при езде. На этот признак легко обратить внимание во время движения по неровной дороге.
• Гул, усиливающийся при повороте руля. В некоторых случаях посторонний звук может сопровождаться вибрациями.
• Проблемы с возвратом руля в исходное положение.

Многие перечисленные «симптомы» характерны и для электрической рейки. Помимо них, поломка детали с ЭУР может приводить к закусыванию руля, его самопроизвольному вращению и стукам.

При появлении одного или нескольких перечисленных признаков следует обязательно обратиться в сервисный центр. Также рейку можно осмотреть самостоятельно, при наличии тормозных башмаков или ямы.

Самые частые причины поломки рулевой рейки

1. Плохие дороги. Рулевая рейка может сломаться по причине долговременной езды по плохим дорогам. При езде по плохим дорогам нужно особенно внимательно следить, чтобы при наезде на ямы или ухабы, руль не был в крайнем положении. Если не соблюдать это правило, рулевая рейка очень скоро может начать стучать.
2. Повредить рулевую рейку можно производя резкие ускорения и торможения, при крайнем положении руля.
3. Также, к повреждению рулевой рейки могут привести частые наезда на бордюры.

Основными признаками поломки могут служить стуки рейки (для того, чтобы избавиться от него, можно сбросить скорость), также о неисправности говорит тугой ход руля (часто в одну сторону).

Правильное определение неисправности

1. Правый край рейки должен блестеть, в противном случае необходим ремкомплект рулевой рейки.
2. Не допускается наличие даже малейших следов ржавчины, которые выступят в качестве абразивного материала.
3. Следует проверить целостность втулки: если она стучит или имеет следы износа, то необходимо произвести замену.
4. Надо внимательно осмотреть все крепления: если обнаружены места с ослабленными зажимами, то их подтягивают.

С последним фактором необходимо быть очень острожным. Чрезмерная физическая сила здесь только навредит. Если решено проводить диагностику и замену своими руками, необходимо использовать смазку и гаечный ключ. Тяжело перемещающийся по резьбе болт или гайка просто требует использования масла. В некоторых случаях ее можно передвинуть на 1-3 деления, но отчаиваться не стоит. Этого хватит для визуального осмотра.

Если следов физического износа или ржавчины не выявлено, можно своими руками вернуть гайку на место. Для этого понадобится гаечный ключ и предельная сосредоточенность. Аккуратно подтягиваем элемент до нужного уровня и фиксируем. С упомянутым элементом связан 1 практический совет: при интенсивной езде подтягивать гайку рулевой рейки нужно каждые 6 месяцев.

Сложностей возникнуть не должно, ведь информация о том, как подтянуть деталь, содержится в инструкции по эксплуатации транспортного средства.

Ремонтировать самому или в автосервисе

Ремонт рулевой рейки Калины – операция не из простых, вот почему в автосервисе за нее берут около 2-3 тыс.р. Процесс снятия, а в особенности процесс установки рейки являются весьма трудоемкими, здесь есть несколько сложных моментов, о которых нужно знать заранее. В частности, соединение рейки с рулевой колонкой, при установке рейки на автомобиль, лучше выполнять вдвоем, иначе можно потерять массу времени и нервов.

Вообще, если Вы не готовы провести день в самых изощренных позах, то лучше сразу раскошелиться и ремонт рейки поручить специалистам автосервиса. Имеет смысл просто купить новую рейку и заменить ее в автосервисе – это самый дорогой, но при этом и самый простой вариант.

Выполнять ремонт рейки своими руками я Вам советую лишь в том случае, если Вы не боитесь сложного ремонта и получаете удовольствие от того факта, что в Вашей машине все сделано на твердую пятерку, ведь никто не займется Вашей машиной так хорошо, как это сделаете Вы сами.

Как починить рулевую рейку

Починка рулевой рейки – не самое простое дело. Снятие и установка рейки отличаются большой трудоемкостью, заранее необходимо упомянуть некоторые сложные моменты. Это, например, место присоединения рейки к рулевой колонке.

Для ремонта рейки вам понадобится ремкомплект рулевой рейки 2110. Основная задача заключается в замене упора рейки и втулки, этим вы избавитесь от люфта и грохота при преодолении небольших ухабов.

Для ремонта нам пригодится: упор и втулка рейки, уплотнительное кольцо упора рейки, гайка упора. Также вам понадобится центральная гофра, весьма вероятно, что вам ее придется менять.

Перед откручиванием, смачиваем шпильки крепления рейки «вэдешкой», иначе их можно вывернуть. Всегда помните об опасности свернуть эти шпильки! Иначе вам придется просверлить крышку моторного отсека!

Рейка может внутри быть ржавой или крайне грязной, ее в таком случае нужно промыть соляркой или бензином.

Когда будете собирать рейку, ее придется активно смазывать, в связи с этим лучше заранее купить смазку, лучше ФИОЛ.

Сняв рейку, нужно срезать хомуты, хомут крепления к кузову можно не снимать, а другой снимаем с резинкой. Можно еще убрать прокладку, которая расположена в месте контакта рейки и отверстия моторного щита.

Далее нужно снять пыльники. Гайку упора замачиваем в керосине и извлекаем червячный вал. Если это не удастся, можно попытаться смазать все внутри не разбирая до конца.

После этого начинаем пытаться откручивать гайку упора, при этом вам пригодится хороший ключ. Далее достаем пружину, а также резинку, переворачиваем отверстием вниз и колотим о какую-нибудь деревяшку, чтобы достать сам упор.

Инструменты и ремкоплекты

Для полноценного ремонта рулевой рейки нам придется ее полностью демонтировать и произвести осмотр и дефектацию. Как правило, все резиновые и пластиковые детали рейки будут подлежать замене, поэтому, чтобы не терять времени зря, о ремкомплекте позаботимся сразу. В него должны входить все резиновые уплотнители, пыльники, два подшипника – игольчатый и шариковый, и пластиковая втулка. Это неполный комплект.

Для капитального ремонта рейки, кроме всего вышеназванного, в него должны входить еще сама рулевая рейка и шестерня с валом. Если ваш рулевой механизм в более-менее приличном состоянии, то хватит и малого комплекта, а если вы в этом не уверены, тогда придется брать полный набор. Но это в любом случае дешевле, чем покупать новую рейку.

Для работы нам понадобится обычный набор инструментов плюс несколько съемников, которыми не помешает обзавестись на будущее. Это съемник пальца рулевой тяги и стандартный двулапый съемник для выпрессовки подшипников.

Демонтаж и разборка рейки на Лада Калина

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

Подставляем башмаки под колеса

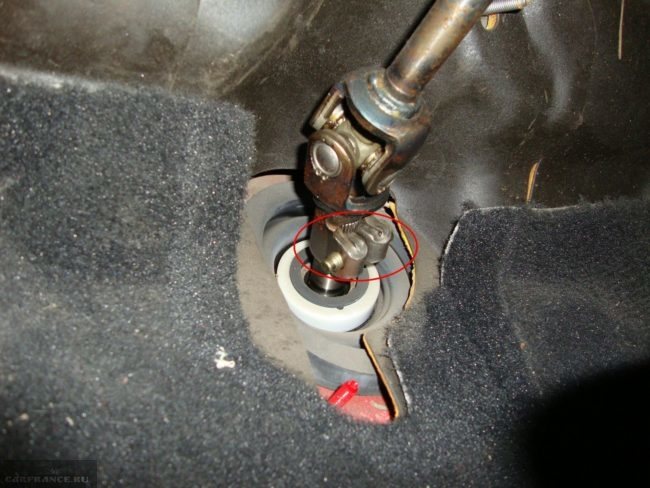

Демонтаж болта фиксации муфты

Вынимаем шплинты при помощи пассатижей

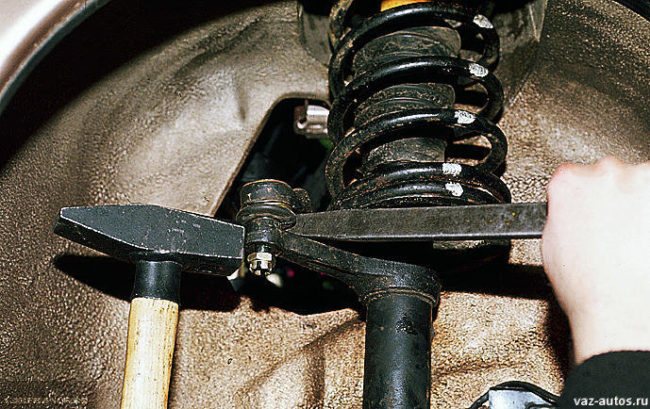

Демонтаж наконечников рулевой тяги при помощи молотка и ломика

Отключения разъема ЭУР от бортовой сети

Демонтаж креплений рулевой рейки

Демонтируем рулевую рейку через арку колеса

Снимаем рулевые тяги

Срезаем хомуты пыльника при помощи кусачек

Демонтируем крышку картера рейки

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Ремонт рейки

Отлично! Рулевая рейка у Вас в руках. Теперь с пыльников надо аккуратно срезать пластиковые хомуты, не повредив сами резинки, если Вы планируете использовать их повторно. Левый хомут крепления рейки к кузову можно не трогать, а вот правый необходимо снять вместе с резинкой: это необходимо для замены центральной гофры.

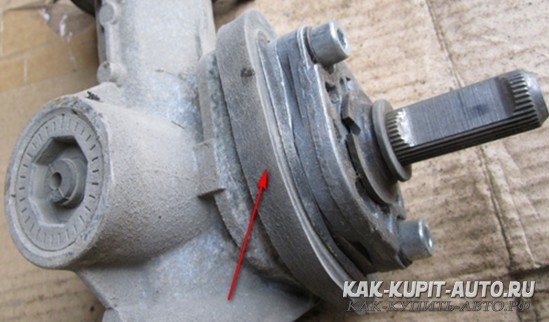

Также можно снять прокладку, расположенную в месте контакта рейки с отверстием в моторном щите.

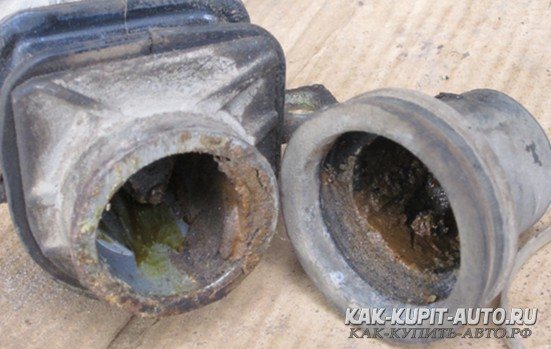

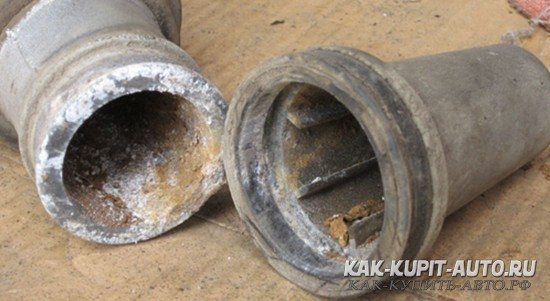

Снимаем левый и правый пыльники, а затем и гофру. Взгляните, какую картину я обнаружил, сняв левый пыльник рулевой рейки. Смазка здесь присутствовала, но вперемежку с грязью.

С правой стороны – наоборот, смазки не было и в помине, зато оттуда высыпалась целая гора ржавчины.

Центральный пыльник неохотно, но все-таки снимается с корпуса рулевой рейки.

Правый конец рейки был покрыт толстым слоем ржавчины без малейшего намека на смазку. Неудивительно, что он с грохотом болтался в разбитой втулке.

Гайку упора замачиваем керосином или WD-40, а тем временем можно попытаться извлечь червячный вал.

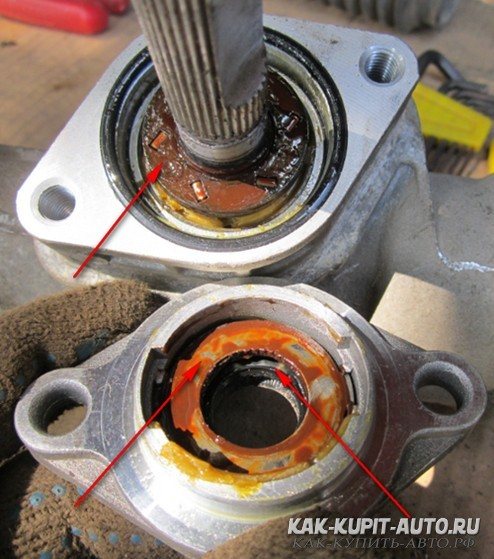

Открутив два болта под шестигранник, я обнаружил подшипник и тарельчатую пружину, но извлечь червячный вал мне так и не удалось, сколько бы я ни стучал корпусом рейки об деревяшку.

В результате я понял, что мне это не нужно, ведь промыть и смазать внутренности рейки я смогу даже не разбирая ее до конца. Хорошенько смазав подшипник, я вернул крышку на свое место и приступил к откручиванию гайки упора. Для этого, Вам понадобится очень хороший ключ, мне попался вот такой.

Открутив гайку, я увидел ту же картину, что и в самой рейке. Все было в смазке, перемешанной с грязью, а может это от времени смазка пришла в негодность.

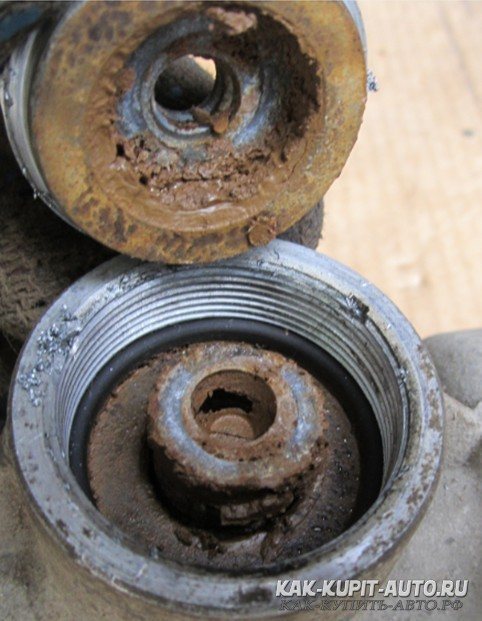

Достаем пружину и резинку, переворачиваем отверстием вниз и бьем о деревянный брусок, пока упор не выскочит вниз.

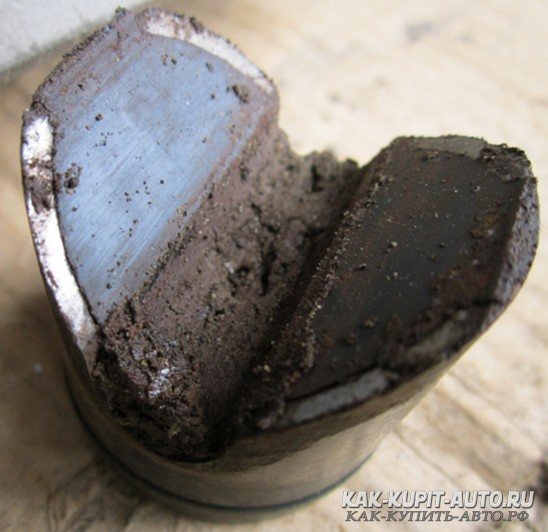

Достав упор, я обнаружил, что он весь в грязи, как и все остальное внутри корпуса рейки.

Сравните новый упор со старым: пластиковая накладка стерлась, рейка стала хуже прижиматься к червячному валу, теперь ясно, как возник люфт в рулевом управлении.

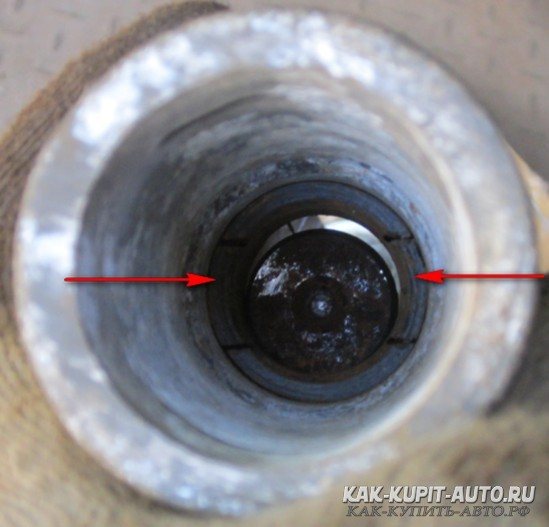

А вот грохот при движении по мелким неровностям происходит из втулки рулевой рейки. Чтобы достать старую разбитую втулку необходимо тонкой длинной отверткой отогнуть внутрь каждый из двух выступов, которые держатся за углубления внутри корпуса рейки, и выдернуть втулку из корпуса с помощью крючка из стальной проволоки.

Вот как выглядят старая и новая втулки рулевой рейки:

Итак, мы с Вами разобрали рулевую рейку, и теперь самое время ее как следует промыть. Для этого можно использовать бензин, солярку или керосин, а также сухую ветошь и что-нибудь длинное и тонкое, чтобы вычистить внутренности корпуса рулевой рейки. Перемещая рейку внутри корпуса и вычищая из нее остатки старой смазки и пыли, я добился практически идеальной чистоты как самой рейки, так и корпуса, а также по максимуму отчистил ржавчину.

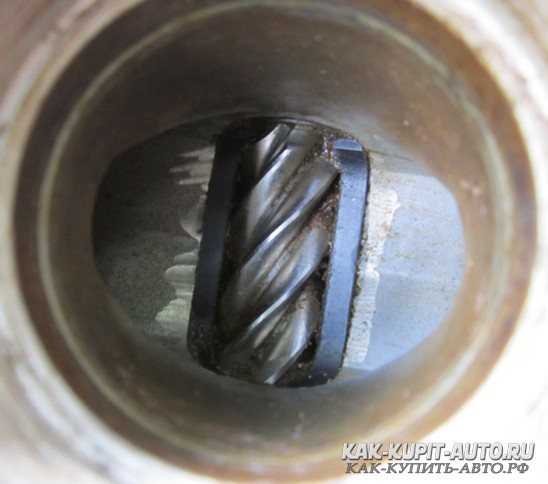

А вот червячный вал, который я так и не смог достать, выглядел по-прежнему не идеально:

Если хотите привести рейку к идеально чистому состоянию, то именно сейчас ее надо продуть очистителем карбюратора. Не забудьте при этом повернуть червячный вал, чтобы выдуть и всю грязь с обратной его стороны. После такой мойки, рейка выглядела практически как новая, все внутренние поверхности сияли ослепительным блеском и новизной. Вот оно ощущение, для которого мы делаем это сами – чувство удовлетворения от ремонта, выполненного так, как его не сделал бы никто другой.

Теперь все протираем, обильно смазываем и собираем. Червячный вал поворачиваем и смазываем.

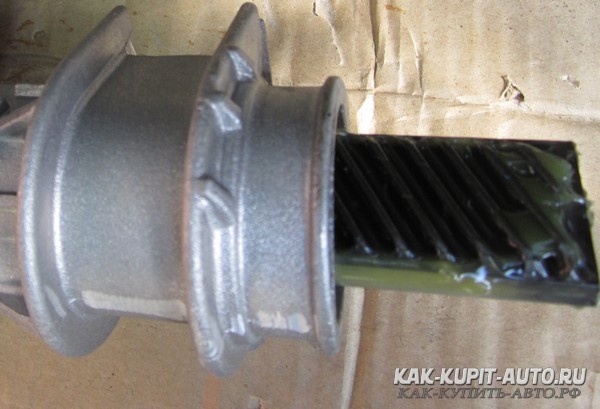

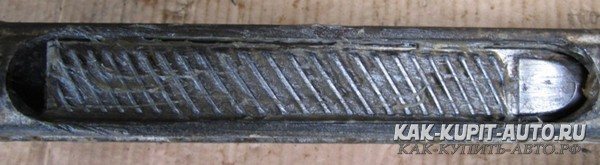

Не жалеем смазки и на зубчатую часть рейки – именно здесь, между червяком и рейкой, происходит основное трение.

Правый конец рейки также покрываем смазкой, которая будет играть здесь не только роль консерванта, но должна также продлить срок работы новой втулки.

Густо смазав правый торец рейки, проверьте, надевается ли на него втулка. Она должна надеваться с некоторым усилием, только в этом случае ремонт принесет тишину при проезде мелких неровностей.

Затем втулку необходимо снять с рейки и аккуратно вставить в предварительно смазанный корпус. Фиксирующие выступы на втулке должны войти в свои посадочные гнезда на внутренней поверхности корпуса рейки.

Теперь вкрутите один из болтов, которыми рулевые тяги крепятся к рейке, и, поставив корпус рейки втулкой вниз, стараясь не повредить втулку, вставьте рейку в нее. Рейка должна сидеть в натяг, но при определенном усилии, приложенном к болту, сдвигаться с места все-таки должна.

Внимание! От следующих действий будет зависеть, удастся ли Вам собрать все так, чтобы руль смотрел прямо. В первую очередь необходимо найти середину окна в корпусе рейки, отметить ее, например надфилем или маркером и установить рейку в среднее положение. При этом центральное отверстие должно находиться напротив Вашей отметки.

Так как упор пока не вставлен и не прижимает рейку к червячному валу, то перевернув корпус рейки отверстием упора вверх, мы можем поставить червячный вал в любое нужное нам положение. Установите вал так, как он стоял в тот момент, когда Вы сняли рейку с автомобиля. У меня проточка на валу находилась справа и была практически вертикальной. В отличие от Вас, уважаемые читатели, я тогда не был вооружен данным опытом, а потому собрал рейку наобум. В результате, чтобы установить руль вертикально, мне пришлось разобрать рейку второй раз.

Установив вал в нужное положение, еще раз убедитесь, что рейка находится в среднем положении и после этого, через отверстие упора рейки прижмите рейку к червячному валу. При этом ни червяк, ни рейка не должны изменить своего положения.

Теперь все обильно смажьте и установите на свои места новый упор, пружину и уплотнительное резиновое кольцо, а сверху все это закрутите гайкой упора.

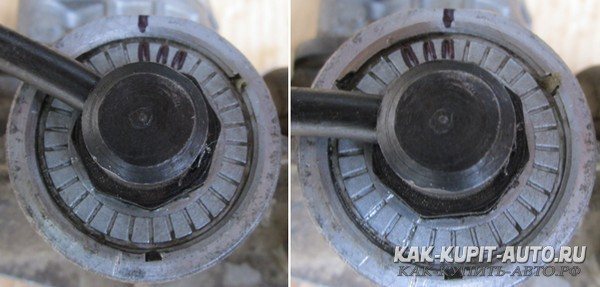

Далее, специальным ключом, от руки, хорошенько затяните гайку, а затем отверните ее обратно на 2 деления, что будет соответствовать 24°, как указано в инструкции.

Когда Вы установите рейку на автомобиль, руль может показаться Вам несколько тяжеловат, но через пару сотен километров упор и рейка приработаются, и Вы получите идеальное рулевое управление.

Теперь собираем все в обратной последовательности, при этом не забывайте устанавливать на свои места все снятые детали. Пыльники зафиксируйте нейлоновыми стяжками.

Установка рейки

Через проем левого колеса возвращаем рулевую рейку в моторный отсек, устанавливаем на свое место уплотнитель и начинаем самую сложную операцию – установку рейки на автомобиль.

В идеале, один человек должен прижимать рейку к моторному отсеку, в то время как другой будет соединять ее с фланцем рулевого вала. Я делал без помощника, поэтому слегка наживил гайки крепления рейки к кузову и прижимал рейку к кузову вот таким рычагом:

Не без труда я установил вал рулевой рейки и фланец в исходное положение (рисунок слева), но это во второй раз, а в первый я неверно совместил рейку и червячный Вал (рисунок справа).

После первой сборки рейки, болт фланца при прямом положении руля не вошел в выемку на валу, поэтому, пытаясь его закрутить, я еще и повредил на нем резьбу. Пришлось заменить болт, а рейку еще раз перебрать.

Как только ось и шлицы вала рулевой рейки у Вас будут совмещены с фланцем рулевой колонки, Вы можете прикручивать рейку к кузову. Здесь нам снова поможет ключ-трещотка, но помните, что прилагать излишнее усилие – недопустимо. Держите ключ, буквально двумя пальцами.

Когда вал станет на свое место, при повернутом на 45° вправо руле, выглядеть все это будет примерно вот так:

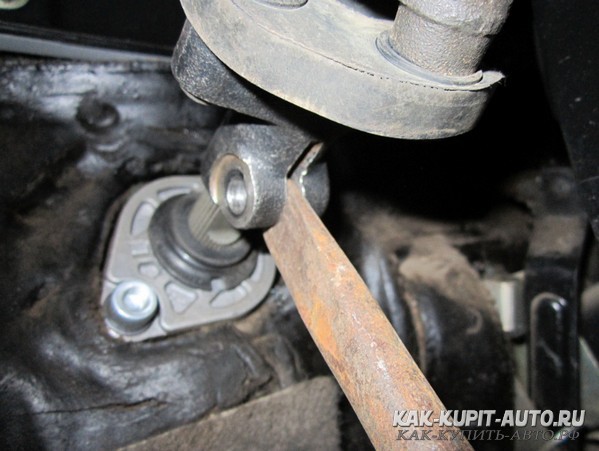

Чтобы фланец полностью наделся на вал рулевой рейки, можно взяться за рулевое колесо и толкнуть его от себя. Получится вот так:

После этого, надо закрутить стяжной болт фланца, но сделать это надо рукой, без использования ключей, чтобы не повредить резьбу болта, если он почему-то не попал в выемку на валу.

Резьбу стяжного болта очень легко повредить, поэтому закручивать его надо без использования ключа – руками

Признаюсь, сам я этого не предусмотрел, а потому запортил этот болт и поехал покупать новый. Ездить без этого болта, по идее, нельзя, но я заменил его более тонким ботом с гайкой и так доехал до магазина, а вообще, с рулевым управлением лучше не шутить. Если что, покупайте болт крепления шаровой опоры от классики – он точно подойдет.

Итак, если Вы толкнули руль от себя, то между рулем и накладкой рулевой колонки не останется зазора. Так оставлять нельзя, потому что при поворачивании руля, все это добро будет скрипеть.

Сейчас болт должен от руки легко вкрутиться во фланец, примерно, до такого состояния.

Напоминаю: ключом пока затягивать не надо. Все делаем руками в перчатках. Теперь, когда болт закручен, но еще не затянут, тянете руль на себя, он выдвинется примерно на сантиметр и возникнет зазор:

Отлично! Теперь можно затягивать болт накидным ключом на 13 – резьбу Вы теперь не повредите.

Итак, к этому моменту, рейка у Вас уже прикручена к кузову. Рекомендую Вам, выступающую резьбу четырех шпилек крепления к рейки к кузову, слегка смазать литолом. Это позволит избежать проблем при будущем возможном демонтаже рулевого механизма.

Если руль повернут, то возвращаем его в положение «прямо» и прикручиваем к рейке рулевые тяги. Большие болты на 17, которыми тяги крепятся к рейке, затягиваем тем же «метровым» ключом и достаточно сильно.

Сверху надеваем стопорную пластину. Сделать это надо обязательно, иначе болты могут и открутиться.

Теперь самое время еще раз проверить рейку на стуки. Для этого надо взяться за рулевую тягу и подергать ее вверх-вниз. Если все хорошо, то при такой проверке не должно быть никакого стука, рулевые тяги должны быть абсолютно неподвижны.

Далее прикручиваем термозащиту, подключаем разъемы РХХ и ДПДЗ, устанавливаем площадку под аккумулятор и фиксируем к ней снизу два провода, а на площадку устанавливаем саму АКБ. Не забыв вынуть тряпки (если они были), устанавливаем воздуховод между воздушным фильтром и двигателем, затягиваем все хомуты отверткой.

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Также, автолюбители и мастера по ремонту рулевого управления автомобилей рекомендуют после ремонта рулевой рейки, спустя 1000-1500 км пробега подтянуть резьбовые соединения, которые могли разболтаться вследствие вибрации.

Автомастера рекомендуют проводить техническое обслуживание этого узла должно проводиться каждые 10000 км. В него входит визуальный осмотр на подтеки, проверка состояния пыльников, а также подтяжка соединений.

Как показывает опыт ремонт рулевой рейки Лада Калина с электроусилителем руля реально провести своими руками. Конечно, эта процедура займет день, а может и два. Главное не спешить и выбрать все детали качественные и правильные. Подшипники рекомендуется устанавливать новые, поскольку даже если отсутствует люфт, то неизвестно спустя какое время он может появиться.

Замена рулевого механизма Калины в сборе

Итак, уважаемые читатели, опишу, как я менял рулевую рейку Калины в сборе. Накануне, обзвонив пару магазинов я выяснил, что обычная оригинальная рейка на 4 оборота обойдется мне в 4 тыс.р, а вариант заводской рейки на 3.1 оборота будет стоить не меньше, чем 4700 р. Направляясь в магазин, я намеревался купить именно рейку на 3.1 оборота, но в торговом зале мне вдруг пришло понимание, что спортивный антураж рейки на 3.1 оборота мне ни к чему, а штатная заводская рейка на 4 оборота меня полностью устраивает. Кроме того, возможность сэкономить также порадовала, в общем, была приобретена оригинальная заводская рейка на 4 оборота, идентичная установленной с завода.

Если кто не знает, то 4 оборота – это число оборотов руля от крайнего правого положения до крайнего левого и наоборот. У меня машина не оснащена электроусилителем, поэтому с рейкой на 3.1 оборота, крутить руль было бы несколько сложнее, чем с рейкой на 4 оборота. Зато с рейкой на 3.1 оборота руль становится более чувствительным, например, для объезда препятствия требуется меньшее движение рулем. Можно сказать, что рейка на 3.1 оборота больше подходит водителям со спортивной манерой вождения .

Оригинальный рулевой механизм без рулевых тяг не продается, поэтому пришлось купить все это добро в комплекте, правда рулевые наконечники мне все равно давно пора заменить, поэтому я такому раскладу даже рад. Рулевые наконечники на новой рейке, кстати, отличаются от «родных» калиновских, с которыми бывают затруднения при регулировке развала. На купленной мною рейке установлены наконечники от «десятки», что лично меня здорово порадовало. Но на этот раз менять рулевые тяги и наконечники я все равно не стану, поговорим об этом как-нибудь в другой раз.

Покупая новую рейку в сборе, я заранее готовился полностью ее разобрать и хорошенько смазать , ведь смазку на Автовазе почему-то экономят . Если Вам дополнительная смазка рейки не интересна, то этот момент можете пропустить, иначе рекомендую Вам разобрать новую рейку и промазать ее заранее , до снятия старой рейки с автомобиля. У меня, например, как бы я не старался, не получилось открутить гайку упора на новой рейке – подвел ключ, а сгонять за другим ключом я уже не смог, так как автомобиль к тому времени уже был без рулевого механизма.

Инструмент, который был использован мной при замене рулевой рейки Калины , более подробно описан в статье про , можете посмотреть там, здесь приведу только фото.

Если будете разбирать и промазывать новый рулевой механизм , то Вам понадобятся нейлоновые стяжки , чтобы зафиксировать резиновые пыльники рейки. Длина пластиковых стяжек должна составлять хотя бы 28-30 см .

Так как рулевые тяги я пока оставляю старые, то новые пока отложу в сторону. Для снятия их с новой рейки использую мощный вороток с головкой на 15 и усиленный полуметровым куском стальной трубы.

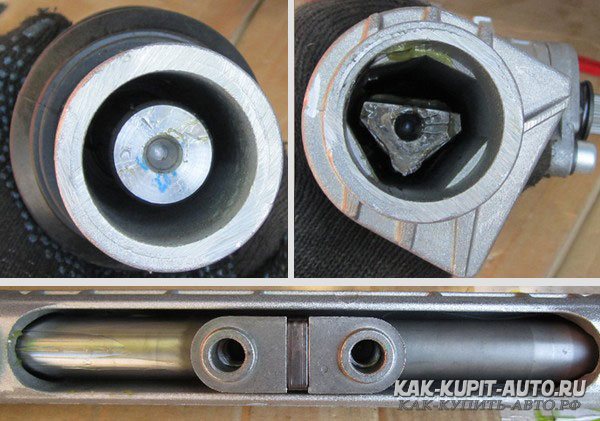

Как видите, втулка в новой заводской рейке работает практически «на сухую».

Со стороны червячного вала ситуация несколько лучше, но добавить смазки не помешает и сюда, особенно снизу, где рейку к червяку прижимает упор .

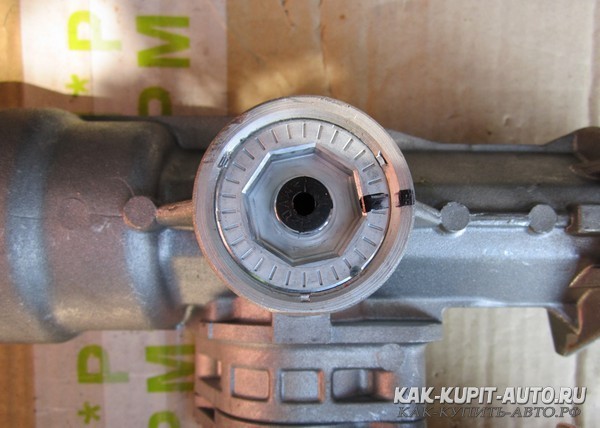

Как я ни старался, но открутить гайку упора рейки мне так и не удалось. Ключ, который меня выручил в прошлогоднем ремонте, на этот раз сдал свои позиции и начал гнуться в месте соединения с восьмигранником. Толи ключ с прошлого лета размяк, то ли на АвтоВАЗе гайку слишком круто законтрили, но отвернуть ее мне удалось лишь на пол оборота. При этом старая рулевая рейка уже была снята с автомобиля и такие варианты, как сгонять за новым ключом или отложить ремонт, мне не подходили. В общем, я затянул гайку по максимуму, отпустил на 2 деления (как положено по инструкции) и решил смазать рейку без ее полной разборки .

Поворачивая червячный вал то в одну, то в другую сторону, я набил внутрь рейки с пол тюбика литола, да так от души, что он начал оттуда лезть. Вот что получилось.

Отлично! Новая рулевая рейка для Калины к эксплуатации подготовлена, можно ее ставить на автомобиль. Процесс снятия и установки подробно описан в статье по , повторим кратко. В первую очередь снимаем аккумулятор и площадку под ним, площадку отсоединяем от прикрученных к ней проводов, которые зафиксированы хитрым зажимом (на фото справа).

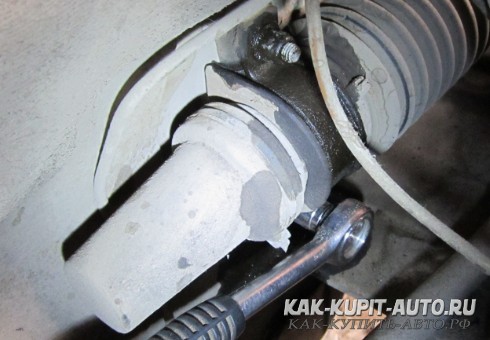

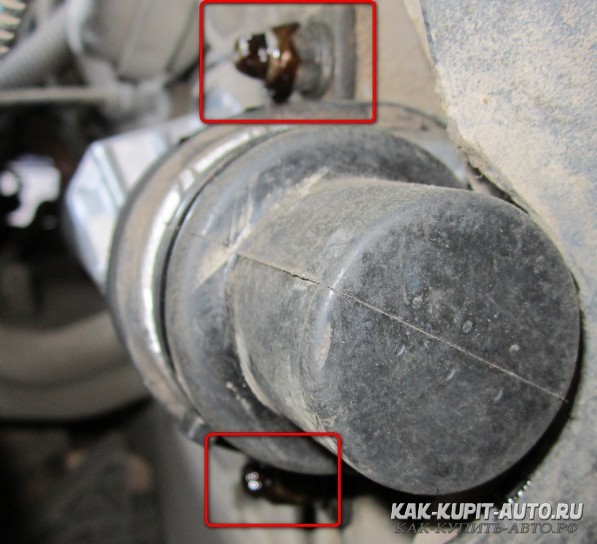

Гайки крепления рейки к моторному щиту желательно отчистить от грязи и заранее пролить «вэдэшкой» или керосином. Это очень важный момент! Откручивать эти гайки надо с большой осторожностью , без приложения силы, иначе можно запросто свернуть приваренную к кузову шпильку и тогда замена рейки может стать большой проблемой. Придется искать подходящий болт, высверливать отверстие в кузове и вставлять болт изнутри. В общем, будьте осторожны, откручивая и закручивая четыре гайки крепления рулевого механизма к кузову !

Снимаем стопорную пластину и мощным ключом с головкой на 15 откручиваем рулевые тяги от рейки.

Хорошо, если к этому моменту проникающая смазка уже сделала свое дело, потому что сейчас настало время откручивать рулевую рейку от моторного щита . Напоминаю: делать это надо буквально двумя пальцами , без лишних усилий. Если не идет, то лучше еще раз очистить резьбу, побрызгать WD-40 и пару минут подождать.

Открутив рулевой механизм от моторного щита, идем в салон и полностью выкручиваем болт , который стягивает фланец эластичной муфты рулевого вала.

Фланец очень желательно чем-нибудь разжать , тогда он легко отсоединится от вала рулевого механизма. Разжать можно, например, мощной отверткой или небольшой монтировкой.

Теперь, из моторного отсека осторожно отодвигаем рулевой механизм от моторного щита, старясь отсоединить его от рулевого вала. Если стяжной болт фланца откручен, а фланец разжат, то это произойдет легко и непринужденно.

Отсоединив корпус рейки, и слегка приподняв домкратом левое переднее колесо (от земли его отрывать не обязательно), достаем рулевой механизм через проем в колесной арке. Если Вы будете делать это в гараже, то заранее оставляйте, хотя бы метр свободного пространства слева от левого переднего колеса.

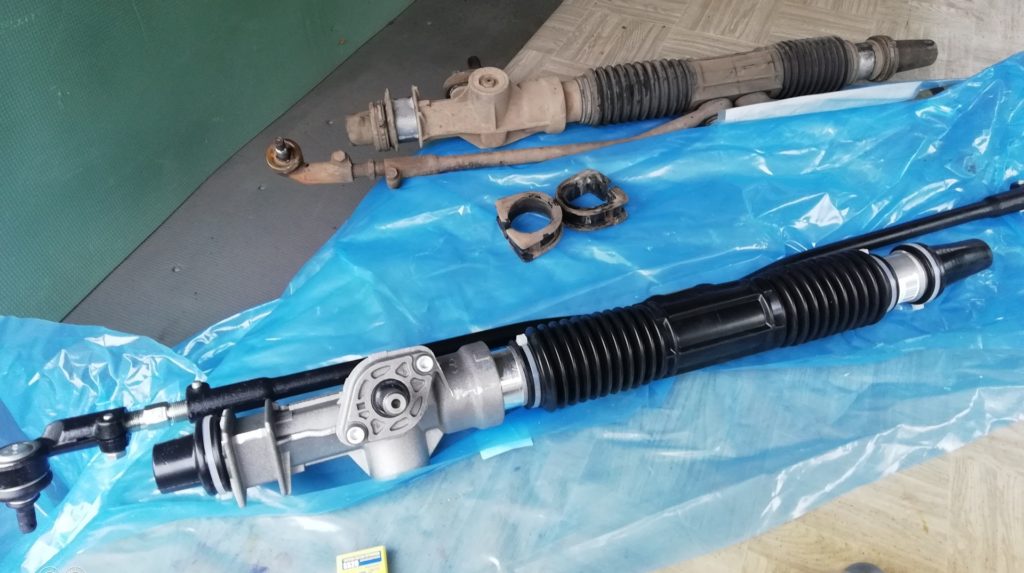

Вот он – родной рулевой механизм , установленный на автомобиль еще на заводе в Тольятти. Снимаем детали крепления и переставляем все это добро на новую рулевую рейку .

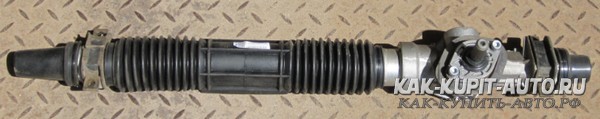

Новая рулевая рейка готова к установке на автомобиль.

Через тот же проем в арке левого переднего колеса помещаем новый рулевой механизм в моторный отсек и устанавливаем его на место. А вот здесь, дорогие читатели, начинается самое интересное. Если Вы работаете вдвоем, то соединить рейку с рулевым валом Вам будет легко, а вот в одиночку сделать это довольно сложно, но я Вам сейчас объясню, как надо действовать, чтобы сделать все быстро и сохранить Ваши невры в порядке.

Прислонив рулевой механизм к моторному щиту, слегка наживляете нижние гайки крепления корпуса рулевой рейки к кузову. При этом верхнюю часть креплений не прикручивайте, пусть корпус свободно висит на нижних гайках.

Чтобы шлицевая часть червячного вала легче соединилась с фланцем рулевого вала, место соединения рекомендую Вам слегка смазать какой-нибудь густой смазкой (например, литолом), так детали соединятся гораздо охотнее.

Это странно, но при снятой рулевой рейке рулевая колонка Калины имеет свободный продольный ход. Чтобы проще было соединить фланец эластичной муфты с валом рейки, я потянул рулевое колесо на себя и оно выдвинулось на пару сантиметров в салон.

Теперь, используя отвертку, совмещаем вал рейки и фланец эластичной муфты рулевого вала. Внимание! Прорезь фланца должна быть примерно посередине сточенной части вала рейки. Только так Вам удастся зафиксировать фланец стяжным болтом и не повредить резьбу этого болта.

О положении руля не беспокойтесь, легче его потом переставить в нужное положение, чем пытаться сейчас угадать удачное положение фланца на валу. Когда вал войдет в зацепление с фланцем эластичной муфты, поворачиваем их так, чтобы проточка на валу стояла вертикально .

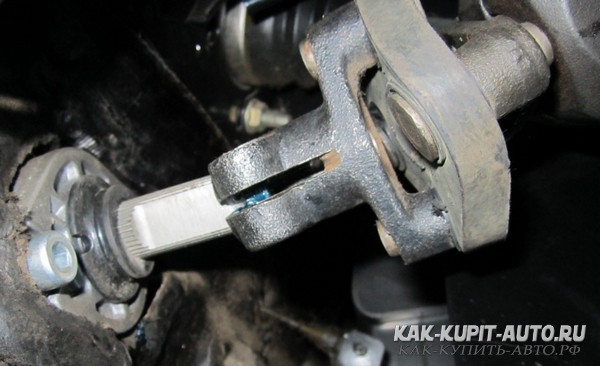

Как видите, вал рейки и фланец муфты находятся под углом друг к другу, поэтому их и трудно совместить. Решаем проблему так: отверткой или небольшой монтировкой наклоняем фланец, старясь совместить его ось с осью вала рейки . Выглядит все это примерно так:

Когда фланец муфты будет на одной оси с валом рейки, можно слегка ударить по центру рулевого колеса и фланец эластичной муфты как бы наденется на вал рулевой рейки .

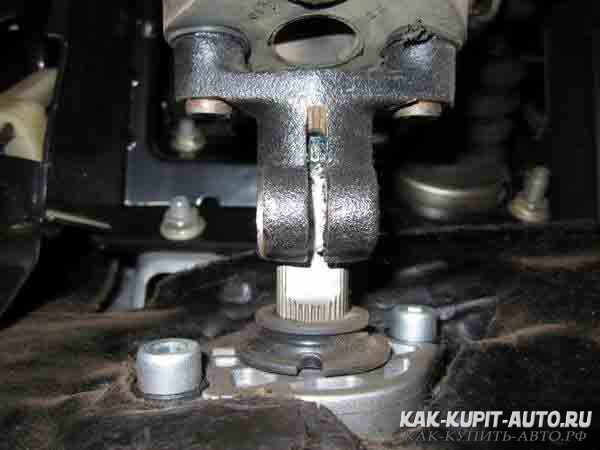

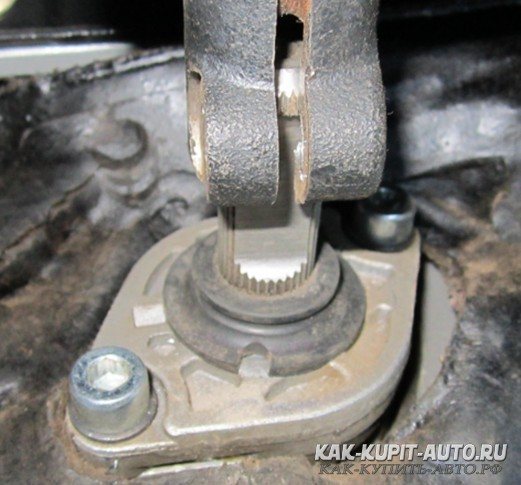

Проверяйте. Вал должен зайти в зажим фланца эластичной муфты, вот таким образом.

Как только Вал встанет на свое место, возвращайтесь в моторный отсек и прикручивайте верхние гайки крепления рейки к кузову. Внимание! Затягивая эти гайки, будьте осторожны! Не забывайте, их лучше недотянуть, чем перетянуть!

Если же совместить вал с фланцем с первого раза не удалось, значит, надо попробовать еще раз и тогда все обязательно получится. И вот еще небольшой совет: когда закрутите эти гайки, смажьте выступающую часть резьбы шпилек консистентной смазкой. Тогда шпильки не закиснут даже спустя несколько лет, и Вы всегда сможете открутить рейку, не сорвав шпилек.

А сейчас важный момент ! Если Вы теперь попытаетесь закрутить ключом стяжной болт фланца, то можете запросто повредить на нем резьбу, и это обязательно произойдет, если болт не попадет в выемку на валу. У меня именно так и получилось, поэтому пришлось стянуть фланец более тонким болтом с гайкой и так ехать в магазин запчастей. Подходящим оказался болт крепления шаровой опоры от классики, стоил он рублей 5, поэтому я прикупил прозапас сразу несколько штук.

Итак, если хотите избежать этой досадной неприятности, то сделайте, чтобы на пути стяжного болта не было никаких препятствий. Во-первых , когда фланец соединен с валом, выемка вала рулевого механизма должна находиться в нужном месте – там, где будет находиться стяжной болт. А во-вторых , толкните рулевое колесо от себя, чтобы оно прижалось к пластиковой накладке рулевой колонки, должно получиться вот так:

При этом фланец максимально наденется на вал рулевого механизма:

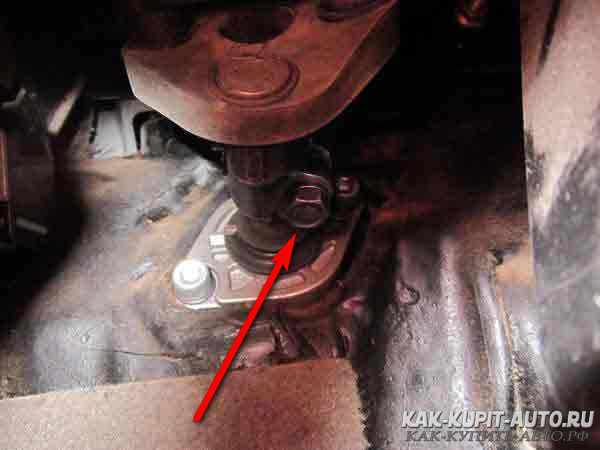

Теперь надо закрутить стяжной болт, но только от руки. Ключом затягивать его НЕ НУЖНО!

Чтобы не повредить резьбу стяжного болта фланца, закручивать его надо от руки, без использования ключа

Если все сделано правильно, то болт закрутится без проблем. Если что-то мешает, значит надо устранять причину, иначе только повредите резьбу, а закрутить болт все равно не удастся.

Теперь, когда болт закручен, но еще не стягивает фланец, надо обратно выдвинуть руль на себя, чтобы под ним снова образовался зазор, иначе руль будет со скрипом тереться об чехол рулевой колонки. Итак, двумя руками, потяните руль к себе, можно даже слегка дернуть.

Все получилось? Отлично! Теперь можно закручивать стяжной болт накидным ключом.

На следующем этапе, с помощью метрового ключа с головкой на 15, прикручиваем рулевые тяги к рейке и не забудьте установить поверх шляпок болтов стопорную пластину.

Вот, наконец-то, новая рулевая рейка установлена на автомобиль, а это значит, что сейчас самое время проверить ее состояние, подергав ее рукой за «усы». Рулевые тяги при этом должны оставаться неподвижны, как бы Вы не пытались сдвинуть их с места.

Дальше можно все собирать и ставить на свои места. Устанавливаем площадку под АКБ и прикручиваем к ней снизу провода. Термозащиту прикручиваем к кузову, воздуховод ставим не его место и затягиваем хомутами. Ставим аккумулятор, подключаем все разъемы, если для удобства работы Вы их отсоединяли.

Результат замены рулевой рейки Калины

Отлично! Теперь просто необходимо выполнить пробный заезд. Захватите с собой маркер, чтобы отметить на руле его верхнюю точку, при движении по прямой. Вернувшись к месту ремонта, мы с Вами переставим руль, чтобы он смотрел прямо.

Итак, ходовые испытания. Закрыв гараж, я вырулил на дорогу и заметил, что по привычке объезжаю мелкие неровности и учтиво притормаживаю перед ними. Сделав над собой героическое усилие, я буквально заставил себя, не снижая скорости, направить машину на засыпанную крупным гравием обочину и вот оно долгожданное чувство удовлетворения: грохота как не бывало, машина идет мягко, методично обрабатывая подвеской неровности, но в салоне это практически не слышно.

Очень надеюсь, что хорошо смазанная и герметично закрытая новая рулевая рейка на моей Калине прослужит хотя бы 3 года (у меня это 75 т.км.), а после этого я ее обязательно разберу, промою, смажу и заменю резиновые чехлы, но только если «рашпиль» не заржавеет.

Из личного опыта: ревизия рулевой рейки Калины — Лада Калина Седан, 1.6 л., 2006 года на DRIVE2

Вот и добрались до рулевой рейки. Терпению или как говорят американцы толерантности моей пришел конец. Стуки спереди совсем достали.

Поехали.

Снимаем рулевую рейку. Снятие проводили вместе с тягами через левый проем. Описывать процесс снятия не буду, фоток не делал.

Сняли с авто рулевую рейку

Откусили все стяжки, сняли пыльники. Заглянули внутрь. И что там?Ага, сухо…

Вычистили все внутри, удалили смазку, что была нанесена ранее в рулевую рейку без снятия на месте. Об этом писал тут: Смазка рулевой рейки без снятия на месте

Составняе части рулевой рейки Калины

Поставил новую тарельчатую пружину, старая примялась. Своих фоток сравнения пружи не делал, но выглядит примерно так:

Сравнение пружин. б.у и новая тарельчатые пружины

Как видно на фото, шток рейки без выработки, гладкий. Ржавчина отсутствует, как у некоторых было.

Заранее приобрел ключик для регулировки (разборки) рулевой рейки. Этот ключик настолько хлюпок, что гнулся при разборке рейки.

Долго его (ключ) не пришлось упрашивать, отпилили штатную ручку (пруток на 6мм), обточили на наждаке под ключик-головку на 15-ть. Теперь это настоящий ключ, который внушает доверие ))) Правда им не удобно подтягивать рейку на месте, но про это будет дальше.

Приобретен ремкомплект. Подшипники оказались совсем живучими, поэтому под замену они не попали.

Поставили все части рейки на свое место, набили литолом. Одели все кожухи, ширины стежек не хватило, пришлось наращивать.

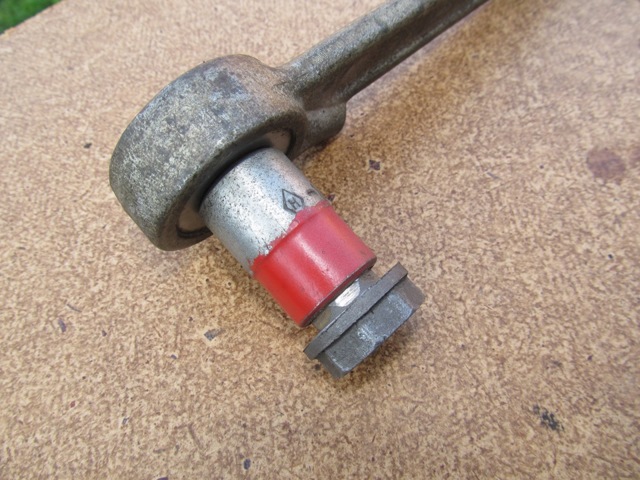

НА скорую руку собрали вот такой ключик. Им можно подлезть к установленной рейке и подрегулировать ее. Пригодилать та же «головка» на 15-ть, которую приварили и отпилили пополам.

Рулевым наконечникам очень плохо было, шатались прилично. Заменили и их тоже

Старые детали от рулевой рейки. Единственно не тронули подшипники, т.к. они были в отличном состоянии

Устанавливаем рейку на авто. Вместо штатных крепежей рейки ставим УЩП — усилитель щитка передка. Как и ожидалось, стуки пропали.

Ревизию рейки впринципе можно было и не проводить. Ограничиться только набитием литола (ну и кому нравится спец смазки) в среднюю часть рейки под центральный пяльник, а также установкой тарельчатой пружины, ну и конечно же подтяжкой самой рейки.

Кстати состояние карданчиков идеальное, никакого люфта. Руль стал потяжелее, пускай прирабатывается.

Видео

В этом видео показывается, как ремонтировать рулевой механизм на Калине.

Как установить рулевую рейку от Калины 2 на Калину 1.

Рулевая рейка для Лада Калина Спорт с передаточным числом 3,1 взамен 4,02.

Заключение

Примечательно, что описанная инструкция применима ко всем автомобилям Лада Калина. Ресурс рулевой рейки у этой модели не самый высокий, о чем свидетельствуют многочисленные отзывы автовладельцев. Несмотря на это, деталь проста в замене, и большинство ремонтных работ можно провести самостоятельно. Для таких целей не нужны дорогостоящие детали и инструменты. Достаточно приобрести расходники, перечисленные в статье, а также воспользоваться нашими рекомендациями.
