Замена ремня ГРМ Шевроле Авео 1

Предназначение привода ГРМ

Ременный привод представляет собой резиновый обруч. Внутри него размещен каркас из металла, который придает ему необходимую жесткость. На внутренней части ремня есть зубцы, посредством которых он сцепляется с шестернями. Предназначение ремня ГРМ — путем соединения валов двигателя осуществлять синхронизацию работы поршней и клапанов.

Поршни и клапаны размещены в одном пространстве, и если ремень оборвется, то произойдет их встреча, которая не сулит ничего хорошего. При этом клапаны обязательно погнутся, а поршни также получат непоправимые повреждения. Кроме них, пострадают еще и цилиндры.

А вот какие симптомы будут свидетельствовать о том, что ремень давно пора заменить на новый:

• поверхность ремня выглядит явно изношенной, на ней обнаружены трещины, сколы и прочие подобные дефекты;
• зубцы уже не выглядят свежими, они износились;
• наметилось отслоение материала от своей основы;
• торцы размохрились;
• на поверхности ременной передачи были обнаружены масляные пятна.

Наличие масла на ремне говорит о том, что сальник начал протекать. Значит он подлежит замене. Иначе масло продолжит попадать и на новый расходник, что, конечно же, очень быстро выведет его из строя, та как масло разъедает резину. Кроме ремня и сальников, необходимо заменить и еще некоторые расходники.

Как устроены ролики ГРМ

Найти газораспределительный механизм и, соответственно, натяжные и обводные (направляющие) ролики не трудно. Обычно они располагаются в левой части двигателя. Искать нужно ремень, пропущенный через несколько валов. Последние и являются искомыми роликами.

Существует два вида роликов газораспределительного механизма:

• Первый — обводные или направляющие. Их задача — изменять направление хода ремня ГРМ, и фиксация его на валах, чтобы он не соскальзывал. По конструкции представляют собой вал со шкивом.
• Второй — натяжные или натяжители. Задача этого вида роликов — обеспечение оптимального уровня натяжения ремня ГРМ, не больше и не меньше необходимого. Также натяжители частично выполняют функции обводных роликов, а их конструкция чуть сложнее. Кроме самого вала, имеется «колено» — состоящая из двух частей конструкция, которая может сгибаться и изменять свое положение, натягивая или ослабляя ремень ГРМ.

Но как определить, что нужно заменять ролики газораспределительного механизма? На это укажет, в первую очередь, усилившийся шум при работе двигателя. Также, возникают проблемы при попытке завести мотор. Чем сильнее изношены ролики и ремень ГРМ (а у этих деталей практически одинаковый запас прочности), тем сложнее запустить двигатель.

При возникновении двух вышеприведенных явлений, рекомендуется провести проверку на предмет того, не требуется ли замена ремня ГРМ и роликов на Шевроле Авео.

Когда менять ГРМ

Чтобы этого не происходило, специалисты рекомендуют производить диагностику состояния ременной передачи через 25 000 км. Срок функционирования ремня также регламентирован – это 50 000 км. Следите за состоянием ремня ГРМ и всего узла, и ничего страшного не случится. А вот какие симптомы будут свидетельствовать о необходимости замены расходником ГРМ:

• на поверхности ремня обнаружены сколы или трещины;
• зубья сточились;
• наметилось расслоение структуры;
• бока обтрепались;
• на ремне появились масляные пятна.

Наличие масляных подтеков говорит о том, что сальник пропускает масло, а это значит, что замене подлежит и он. Вообще, ремень – далеко не единственный расходный материал, присутствующий в системе ГРМ. Кроме ремня и сальников, настоятельно рекомендуется обратить свое внимание еще и на натяжной ролик. Если у него появился люфт, то его также необходимо заменить на новый. Возможно, и помпа будет нуждаться в замене. Если сами вы не решаетесь заняться оценкой состояния расходных материалов, пригласите специалиста. он это сделает профессионально, ведь вы же не хотите платить лишние деньги за материалы, которые еще вполне могут послужить.

Покупайте расходники только в проверенных торговых точках. Не гонитесь за дешевыми материалами, ведь они не будут служить долго.Кстати, для производства диагностики автомобиля существует специальное устройство. Это сканер, показывающий неисправные узлы. Стоит он порядка четырех тысяч, но оно того стоит. Наиболее популярным из подобных устройств является сканер Scan Tool.

Последствия несвоевременной замены

Последствия несвоевременной замены ремня ГРМ в Chevrolet Lacetti могут быть следующими:

• Загиб клапанов двигателя в результате обрыва приводной ленты;
• Пробой клапанами днищ поршней;
• Повреждение стенок цилиндров и сёдел клапанов.

Проблема в том, что обычно ремень ГРМ, в результате износа или механического повреждения, может выйти из строя на большой скорости. Чтобы избежать этой опасной ситуации, необходимо соблюдать периодичность обновления данного агрегата.

Выбор детали

Практически на все автомобили Шевроле, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Авео не стал исключением. Оригинальная ремень ГРМ для Chevrolet Aveo имеет каталожный номер — 24 422 964. Средняя стоимость на автомобильных рынках составляет около 4000 рублей.

Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 55 574 864, стоимостью — 8000 рублей. Направляющий ролик ремня ГРМ — 24 436 052, с ценником — 2000 рублей. Итого запчасти для замены в оригинале составляют — 14000 рублей.

Комплект для замены ГРМ.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Ремень ГРМ

Направляющий ролик ремня ГРМ

Направляющий ролик ремня ГРМ

Двигатель Chevrolet F14D4

Мотор F14D4 выпускается GM DAT с 2008 года. Это рядный 4-цилиндровый силовой агрегат с чугунным блоком цилиндров. 1.4-литровый двигатель развивает 101 л. с. при 6400 об/мин. Его называют родным мотором Шевроле Авео.

• Описание
• Недостатки
• 3 способа модернизации
• В итоге

Описание

Это модернизированный F14D3, но сюда добавлена система изменений фаз ГРС на обоих валах, установлены индивидуальные катушки зажигания, используется электронный дроссель. Заметно увеличился ресурс ремня ГРМ, который на предшественнике очень скоро обрывался, что приводило к капитальному ремонту. Если раньше надо было следить за ремнём и роликами каждые 50 тыс. км пробега, то на новом F14D4 это можно делать раз в 100 и даже в 150 тыс. км.

Конструкторы убрали систему EGR. От неё, действительно, было много неприятностей, а не пользы. Как раз благодаря устранению этого клапана, удалось повысить мощность двигателя до 101 лошадей. Для малолитражного двигателя этот показатель рекордный!

Недостатки

Что касается минусов, то их осталось немало ещё с предшественника. Определённые проблемы связаны с системой изменения режимов ГРС, хотя она рассматривается, как новшество и преимущество. Дело в том, что быстро портятся электромагнитные клапаны регулятора фаз. Автомобиль начинает работать шумно, как дизель. Ремонт в этом случае подразумевает чистку клапанов или их замену.

На F14D4 нет гидрокомпенсаторов, и появилась возможность регулировать зазоры путём подбора тарированных стаканов. С одной стороны, плюсы автоматизированного процесса никто не отменял, но реально на предшественнике F14D3 (с гидрокомпенсаторами) было гораздо больше проблем. Как правило, необходимость в регулировке клапанов возникает уже после 100-тысячного пробега.

Ещё одна слабая точка нового двигателя — термостат. Концерн GM в этом вопросе на первом месте среди остальных производителей. Не получается у него нормально делать термостаты, не выдерживают они, и всё! Уже после 60-70 тыс. км пробега надо проверять деталь и менять в случае необходимости.

Самостоятельное натяжение ремня генератора

Если ремень генератора спадает или провисает, необходимо его подтянуть. Натяжка осуществляется так:

1. Немного ослабить крепёжную гайку от кронштейна.
2. Ослабить гайку крепления на планке.
3. Монтажной лопаткой немного подвинуть генератор от блока цилиндров.
4. Поправить натяжитель и затянуть крепёжную гайку электрогенератора на натяжной планке.
5. Провернуть коленчатый вал на два оборота по часовой стрелке за болт на шкиве через отверстие, имеющееся на правом колесе при помощи баллонника.
6. Проверить натяжение генераторного ремня. Если оно недостаточное, процедуру повторить заново.
7. Закрутить все гайки, закрепляющие генератор.

Процедура замены ремня

Чтобы было удобно работать, автомобиль лучше поставить на эстакаду, но можно и просто приподнять его при помощи домкрата. Перед началом работ следует убедиться, что двигатель остыл. Автомобиль должен стоять на ручном тормозе, а задние колеса зафиксированы. Для этого можно использовать обыкновенные кирпичи.

Инструмент и приспособления

Для того что бы поменять ремень ГРМ на данной машине нам понадобится: огромное желание, две чашки кофе и специальный ключ на 41. Если с первыми двумя проблем нет, то специальный ключ надо либо заказать заранее или сделать самому. Мы раньше делали из метала толщиной примерно 2 мм, получалась не очень красиво, но как говорится «на безрыбье и рак рыба».

Из материалов: ремень ГРМ, натяжной и обводной ролик и обязательно помпа.

Помпу меняем однозначно. Поскольку, как только вы провернете старую помпу то при повторной натяжке она обязательно потечет.

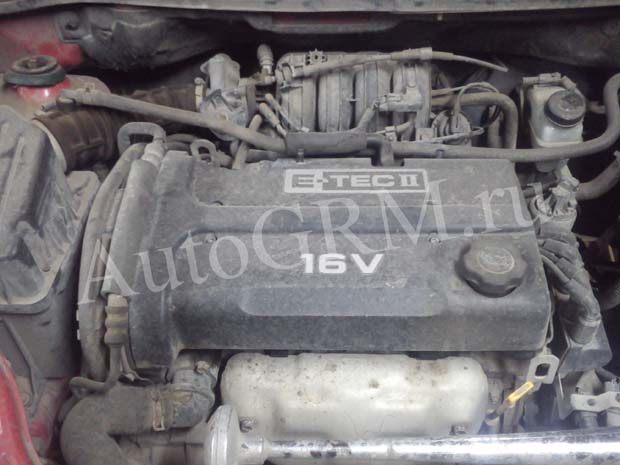

Начинаем работу с внешнего осмотра.

Подготовительные операции

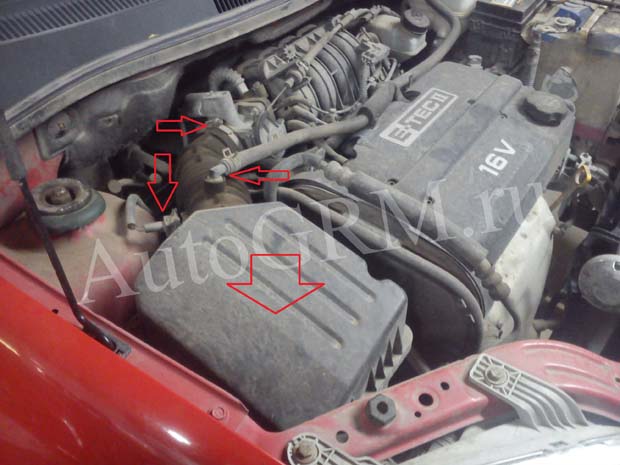

Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.

А так же корпус воздушного фильтра.

Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.

Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.

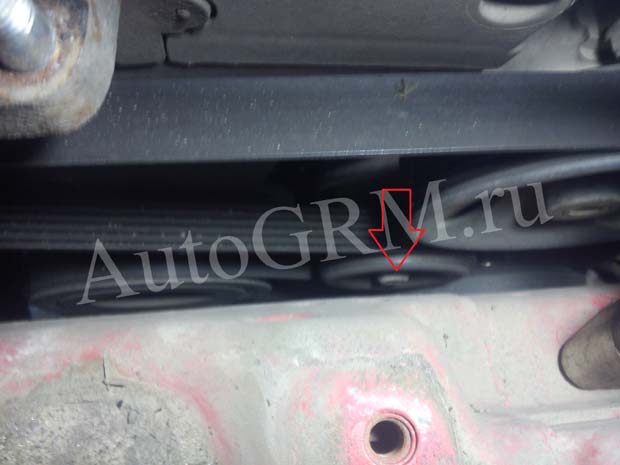

Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.

1. натяжной ролик.
2. шкив коленвала.
3. муфта компрессора кондиционера.

Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.

Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.

Выставляем верхнею мертвую точку

Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.

Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.

На коленвале метка тоже должна совпасть.

Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет.

Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.

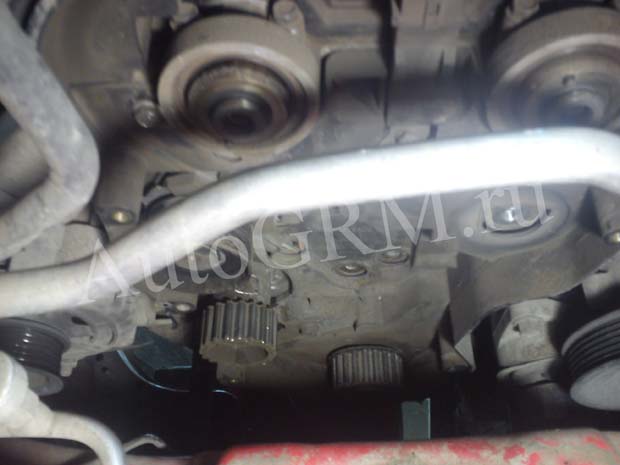

Перед нами предстает чудесная картина.

1. звездочка впускного распредвала.
2. звездочка выпускного распредвала.
3. натяжной ролик.
4. обводной (паразитный) ролик.
5. помпа (водяной насос).
6. звездочка коленвала.

Замена помпы

Ослабляем крепление помпы, здесь пригодится шестигранник на 5.

Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.

Снимаем кронштейн опоры двигателя.

Проворачиваем помпу против часовой стрелки ключом на 41 до ослабления ремня ГРМ. Снимаем паразитный ролик.

Снимаем старый ремень ГРМ.

Откручиваем звездочки распредвалов ключом на 17, предварительно застопорив их.

Снимаем звездочки распредвалов.

Снимаем натяжной ролик и пластиковую защиту. На фото не запечатлены два верхних болта, но вы их легко найдете.

Снимаем старую помпу и ставим новую, так как показано на фото. Болты крепления не затягиваем.

Ставим на место пластик, ролики, звездочки распредвалов, затягиваем все болты.

Установка нового ремня ГРМ

Устанавливаем новый ремень ГРМ обязательно по направлению, указанному на нем. Сначала проверяем все метки, распредвал впускных клапанов будет немного сползать вниз. Одеваем ремень ГРМ в следующей последовательности: сначала на звездочку коленвала, обводной ролик, звездочку распредвала выпускных клапанов, впускных, натяжной ролик и помпу. Проверяем что бы нисходящая ветвь ремня была обязательно натянута,

Натягиваем ремень. Специальным ключом на 41 проворачиваем помпу по часовой стрелки до момента как на натяжном ролике совпадут метки. Затягиваем болты крепления водяного насоса.

Проворачиваем коленвал два оборота и еще раз проверяем метки.

Если все совпало и поршня с клапанами не встретились – собираем. Ставим все что сняли в порядке обратном снятию, затягиваем все болты и гайки. Заливаем антифриз. Теперь вы можете без особых усилий поменять ремень ГРМ на Шевроле Авео.

Замена ремня ГРМ на Шевроле Авео 1.2 своими руками

1. Снять правое переднее колесо.



   Снимаем правое переднее колесо.

2. Снять защиту из пластика. Для этого используется ключ на «10».
3. Снять корпус фильтра для воздуха. Отсоединить датчики температуры и ослабить хомуты. Тут потребуется ключ на «10» и пассатижи.



   Снимаем корпус воздушного фильтра, открутив болты 1,2,3 и воздуховод, отсоединив датчик температуры подаваемого воздуха 4 и ослабив хомуты 5 (необязательно),6 и 7.

4. Поставить двигатель на домкрат и подвесить его, открутив болты крепления мотора.


   Ставим двигатель на домкрат.


   Откручиваем болты крепления мотора.

5. Заблокировать маховик при помощи железного прута.
6. Снять шкив коленчатого вала.


   Воротком откручиваем шкив коленвала.


   Откручиваем болт и снимаем шкив.

7. Открутить ролик натяжителя ремня генератора и снять ремень.



   Откручиваем ролик натяжителя ремня генератора и снимаем ремень.

8. Открутить часть кожуха привода ГРМ сверху.



   Снимаем верхнюю часть кожуха привода ГРМ.

9. Проделать такую же работу и с нижней частью кожуха.

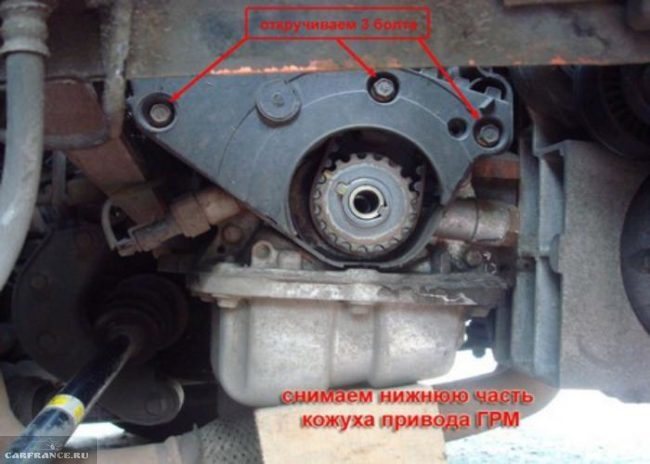

   Снимаем нижнюю часть кожуха привода ГРМ, открутив 3 болта.

   Читайте также:  Меняем гидрокомпенсаторы на Шевроле Нива своими руками

10. Закрутить болт, которым крепится шкив. Далее по часовой стрелке проворачивается коленвал. Проделывать вращение надо до тех пор, пока не совместятся метки на шкиве коленвала с такими же на кожухе привода ГРМ.

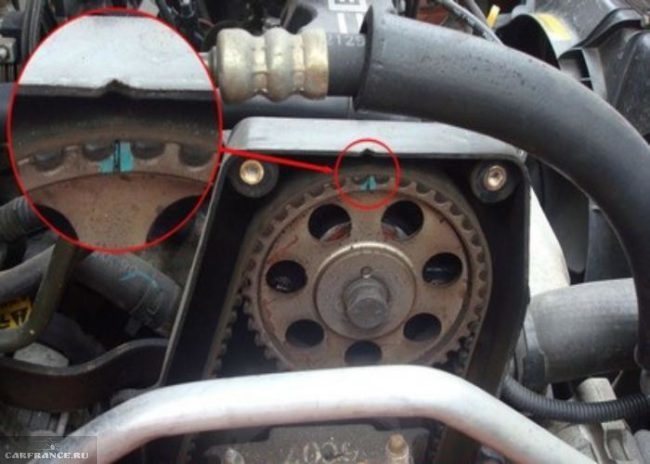

    Совмещаем метки на шкиве коленвала и кожухе привода ГРМ.

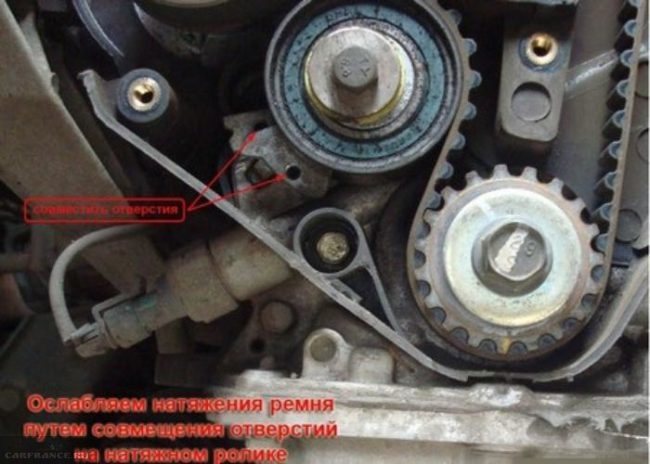

11. Шестигранником ослабить болты крепления помпы. При этом надо стараться их не сильно выкручивать, чтобы не протекала жидкость.



    Ослабляем болты крепления помпы.

12. При помощи ключа проворачивается помпа против часовой стрелки, чтобы ослабить натяжение ремня.

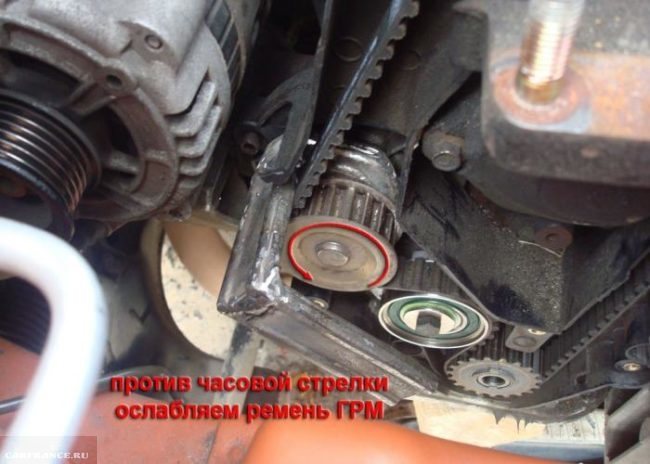

    Для ослабления натяжения ремня проворачиваем помпу против часовой стрелки.

13. Снять ремень ГРМ.



    Демонтируем ремень ГРМ.

14. Снять натяжной ролик.


    Демонтируем натяжной ролик.


    Ролик натяжителя ремня ГРМ.

На этом работы по разборке закончены. Сборка проводится в обратной последовательности.

Дополнительная информация

Если необходимо производить замену помпы ОЖ, то перед обслуживанием ГРМ следует произвести слив антифриза.

Целесообразность замены помпы охлаждающей жидкости определяется в ходе визуального и тактильного осмотра насоса. Помпа считается негодной, если наблюдается заметный люфт перекачивающей лопасти .

Стоит отдельно заметить, что детали и комплектующие для обслуживания Chevrolet Aveo часто и густо подвергаются подделке. По этой причине все запчасти следует заказывать исключительно в тех торговых точках, которые проверены временем и которым мастер доверяет.

О необходимости обслуживания узла ГРМ может свидетельствовать не только пройденный километраж. Нередко из-под капота начинает доноситься посторонний шум. Источником шума вполне может быть надорванный ремень ГРМ, водяная помпа или какой-нибудь из роликов.

Вместе с ГРМ в обслуживании нуждается дроссельная заслонка, а также датчик абсолютного давления. Не следует забывать и про своевременную замену фильтрующих элементов. В замене нуждается как воздушный фильтр, так и топливные фильтрующие элементы. В топливном насосе установлен фильтр грубой очистки. За ним установлен топливный фильтр тонкой очистки.

Рекомендации по сроку и материалам

Лучше вместе с ремнем заменить помпу и натяжной ролик. Конечно, можно их и оставить, если на поверхности нет явных следов износа или повреждения. Если на ремне обнаружены масляные подтеки, то причина подтекания масла кроется в сальниках. Это значит, что их тоже нужно заменить. Если этого не сделать, масло будет продолжать капать и на новый ремень, что очень скоро приведет к его разъеданию.

Производитель Шевроле Аверо говорит, что ремень ГРМ следует менять через 50 000 километров. Придерживайтесь этих рекомендаций, но время от времени проводите диагностику состояния узла, так как преждевременный износ исключать не стоит.

Видео по теме

Вывод

Для увеличения срока службы Авео следует смотреть за состоянием деталей. При износе ремня генератора замена необходима, но такая операция простая и не требует спецподготовки.

Многие владельцы Шевроле Авео сталкивались с необходимостью замены приводной ремень ГРМ. В автосервисе, эта операция стоит достаточно дорого. Постараемся разобраться, как провести процедуру своими руками, а также рассмотрим, какие цепи подходят кроме оригинальной детали.
