Замена радиатора Приора: с кондиционером и без него

Вступление

Отопитель салона в автомобиле Лада Приора является довольно эффективным в зимнюю пору. По отзывам владельцев, Приора является очень теплой машиной, по сравнению с предыдущими моделями.

Проблемы с отопителем салона появляются чаще всего в холодное время года, когда возникает необходимость в использовании печки автомобиля. Но, не менее часто встречаются проблемы с радиатором печки Приоры в летнее, знойное время.

Проблемы могут быть различного характера, но все они требуют
внимания к отопительной установке.

В данной статье речь пойдет о радиаторе печки на Приоре без
климатической установки.

Где находится радиатор

Радиатор печки Приоры находится в подкапотном пространстве между двигателем и салоном. Более точное его местонахождение – под жабо возле вакуумного усилителя тормозов.

Чтобы добраться до него придется демонтировать, дворники, жабо и выкрутить кучу шурупов.

Принцип работы печки

Панель управления отопителем на Приоре

Система кондиционирования может переставать дуть по разным причинам. Если печка дует холодным воздухом, при этом машина без кондиционера, водителю предстоит разбирать и производить замену некоторых элементов. Это может быть не работающий управляющий регулятор, вентилятор, кран отопителя или другой компонент системы отопления. В любом случае для начала давайте разберемся в принципе работы.

Теплый воздушный поток принудительно обдувает радиатор устройства благодаря вентилятору. Обороты последнего изменяются в зависимости от температуры внутри авто. Соотношения теплого и холодного воздушных потоков регулируются благодаря задвижке. Непосредственно в салон машины воздушный поток поступает через фильтрующий элемент, предназначенный для очистки воздуха. В салоне уже автовладелец выбирает, каким образом будет осуществляться обдув, регулируя положение заслонок на центральной консоли.

Блок управления отопителем Приора является основной конструктивной деталью, именно его регулятором управляет водитель. Блок управления печкой, производя регулировку и анализ всех необходимых параметров, настраивает мотор печки таким образом, чтобы он регулировал скорость функционирования вентилятором, а также положение воздушной заслонки.

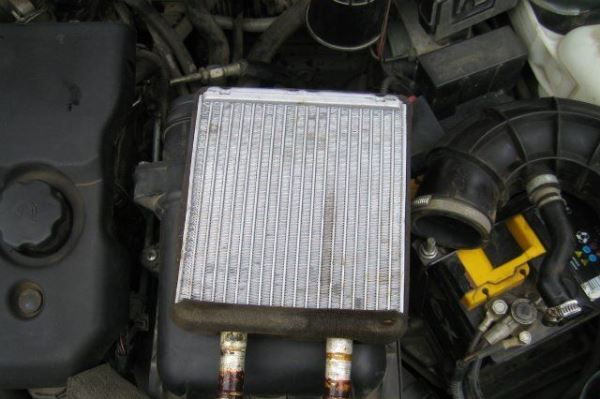

Радиатор отопительного устройства

Когда нужна замена радиатора печки

Радиатор отопителя – это важнейший агрегат, являющийся неотъемлемой частью современного автомобиля, конструктивно входящий в систему охлаждения двигателя. Только на первый взгляд может показаться, что работа «печки», не оказывает влияния на работоспособность автомобиля и эффективность его эксплуатации.

На самом деле, от того, насколько качественно и бесперебойно работает данный узел, напрямую зависит:

• комфорт водителя и пассажиров во время движения;
• хорошая обзорность, напрямую влияющая на безопасность дорожного движения;
• эффективность работы электрооборудования, контрольно-измерительных приборов и др.

Более того, если своевременно не принять меры по ремонту и (или) замене радиатора печки, восстановления функционирования системы в целом, это может оказать негативное влияние на работу всей системы охлаждения двигателя и привести к поломке силового агрегата.

В каких случаях без замены радиатора печки не обойтись

Задача автовладельца – контролировать техническое состояние транспортного средства, проводить осмотр перед выездом и периодически проходить очередное техническое обслуживание. Признаками, сигнализирующими о необходимости произвести замену радиатора (или, как минимум, ремонт) являются:

• Нарушение корректности в работе отопителя – недостаточно тепла, чтобы поддерживать комфортную температуру в салоне, из вентиляционных отверстий дует прохладный воздух на холостых оборотах двигателя.
• Снижение уровня жидкости в системе охлаждения двигателя (контролируется по уровню в расширительном бачке).
• Появление следов антифриза или тосола на защите картера или на поверхности под авто.
• Запотевание стекол, появление тонкой маслянистой пленки на лобовом стекле.

Важно помнить, что комфортная температура воздуха, микроклимат, создаваемый в салоне авто в течение круглого года, обеспечивается надежной и эффективной работой отопителя. Поэтому данный узел нужно обязательно поддерживать в исправном состоянии, уметь своевременно выявлять основные неисправности, а при необходимости, знать и уметь производить ремонтные работы, связанные с заменой радиатора печки.

Неисправности радиатора и их последствия

Сломанное устройство представляет большую опасность для всей системы охлаждения, т. к. его нестабильность чревата перегревом силовой установки. На автомобиле Лада Приора используется стандартная комбинированная схема системы охлаждения, когда жидкостная система дополняется воздушной. Благодаря такому совмещению удается эффективнее поддерживать оптимальную температуру мотора при различных нагрузках и режимах работы.

Как таковых неисправностей этого элемента не так много. Главная проблема радиатора – в возникновении утечки охлаждающей жидкости. Происходит это из-за нарушения целостности трубок, вызванных повреждением радиатора. Другая частая проблема – засорение его внутренней поверхности. Определить это можно по причине постоянного срабатывания вентилятора принудительного охлаждения.

Температура падает, но быстро растет и вызывает повторное включение вентилирующего агрегата, даже при движении на высокой скорости. Связано это с тем, что встречный поток воздуха не может остудить охлаждающую жидкость из-за грязных пластин. Загрязнения могут отлагаться и на внутренних стенках трубок радиатора, что приведет к нарушению циркуляции антифриза. И, как следствие, двигатель начнёт излишне нагреваться.

Когда устройство сломано, идет перегрев силового агрегата.

Причины неисправностей

Основными факторами возникновения проблем с радиатором являются следующие:

• износ элементов естественного характера (любая деталь рано или поздно изнашивается и выходит из строя);
• механические воздействия, приведшие к повреждениям и деформациям;
• эксплуатация двигателя с нарушениями требований и рекомендаций производителя.

К поломке может привести, в том числе, использование низкокачественной охлаждающей жидкости, смешивание тосола с другими видами антифриза, применение всевозможных герметиков, которые могут закупорить трубки и повлиять на циркуляцию ОЖ (охлаждающей жидкости). Параллельно с этим нельзя не учитывать человеческий фактор, когда из-за некомпетентности в вопросах обслуживания и ремонта радиатора приходится менять деталь.

Нередко банальная грязь и тополиный пух, которые забивают пластины, могут стать причиной нагрева мотора. Из-за систематического перегрева топливо в цилиндрах начинает детонировать из-за повышенной температуры охлаждающей жидкости. В результате прогорает головка блока цилиндров, сам блок от высоких температур деформируется, появляются трещины. И в конечном итоге дополняет картину разрушение поршневой группы и кривошипно-шатунного механизма. Тут недалеко до капитального, дорогостоящего ремонта двигателя.

Нужно внимательно следить за состоянием системы охлаждения и радиатора в частности.

Признаки неисправностей

Определить, что с радиатором возникли какие-то проблемы, сможет даже новичок. Для этого не требуются особые знания. Достаточно представлять в общих чертах принцип работы системы охлаждения Лады Приоры.

Как выявить неполадки

Низкий уровень ОЖ также приведет к быстрому перегреву. Найти утечку легко по характерным подтекам на поверхности, а также по наличию тосола или антифриза на месте стоянки автомобиля.

Сложности выбора

Если в салоне автомобиля стало заметно холодать, стоит проверить систему отопления машины. С большой вероятностью проблема выявится в радиаторе отопителя и скоро придется покупать новый.

Интернет пестрит объявлениями о продаже радиаторов отопителя на Ладу Приору, но как выбрать качественный товар и не “нарваться” на подделку?

Первое, что должно указывать на оригинальность детали, её цена. Качественные запчасти не могут стоить дешево, производители оригинальных радиаторов этого не допустят.

Второе. Оригинальный радиатор системы отопления автомобиля имеет мелкие соты, т. е. расстояние между вертикальными планками минимальное, такое может обеспечить только заводское оборудование. Заводское оборудование “работает” только с качественным металлом, соты не должны быть слишком мягкими.

Производители контрафактной продукции экономят на мелочах, в поддельные радиаторы они не ставят “завихрители жидкости”, пластмассовые детали, которые увеличивают теплоотдачу охлаждающей жидкости в радиаторе системы отопления. Чтобы проверить их наличие, стоит потрясти деталь, специфический звук покажет их наличие либо отсутствие. Если они будут сделаны из мягкого материала, такой способ бесполезен.

После того как радиатор выбран приходит время его поменять. Замена старого или установка нового радиатора в Приору требует определенных действий.

Стоимость и артикулы

Ниже представлена таблица со стоимостью радиаторов печки на Приору в зависимости от изготовителя.

Основные аспекты ремонта

Если не работает вентилятор или в целом перестала работать печка, то нужно понимать, что процесс ремонта — это достаточно трудоемкая процедура. Перед тем, как снять радиатор печки на Приоре или как снять вентилятор, нужно сделать диагностику. Сначала проверяется работоспособность термостата. Если магистрали, подведенные к устройству, теплые, то деталь рабочая.

Если не работает вентилятор, в первую очередь необходимо проверить его контакты. Далеко не всегда замена вентилятора печки позволяет решить проблему, особенно, если она заключается в окислении контактов. Иногда разъем от устройства достаточно просто прочистить, чтобы решить задачу. Снять вентилятор печки можно всегда, однако вентилятор отопителя не так часто выходит из строя. Е сли печка дует только на максимальных оборотах, это перегорел резистор скорости вращения печки.

Основные отличия печки с кондиционером от стандартной

Главной особенностью этого устройства является наличие в воздуховоде отопителя, радиатора испарителя кондиционера, который охлаждает проходящий через него воздух.

Принцип работы кондиционера

На всех автомобилях, оборудованных этими устройствами, примерно одинаковый набор узлов. В него входят следующие элементы:

• Блок управления.
• Реле и предохранители.
• Радиатор кондиционера с вентилятором.
• Компрессор с электромуфтой.
• Испаритель.
• Алюминиевые трубки для соединения.
• Датчики и провода.

Основной особенностью этого газа является его способность понижать температуру при сильном сжатии. То есть чем сильнее давление в системе, тем ниже температура при испарении. Такая вот интересная это вещь. В общем, компрессор при включении нагнетает давление в испаритель, находящийся в корпусе отопителя на пути всасываемого мотором воздуха. По обратной трубке нагревшийся газ идёт в радиатор, расположенный перед основным теплообменником системы охлаждения. И оттуда под давлением опять в испаритель. Включается кондиционер с панели управления блока, кнопкой, вмонтированной в рукоять режимов отопителя.

Отличия

Именно присутствие испарителя и диктует требование к расположению узлов печки. Именно поэтому электромотор отопителя «Приоры» расположен не вертикально, как на стандартной печке, а горизонтально. И салонный фильтр «Приоры» вместо горизонтального положения занимает вертикальное. Об этом имеется отдельная статья по замене салонного фильтра «Приоры».

Радиатор печки с кондиционером

Его тоже расположили несколько иначе. Отличие в том, что он выходит не в сторону вакуумного усилителя тормозов, как на простой «Приоре» а вперёд. То есть в направлении двигателя автомобиля. Всё это делается для того, чтобы не пришлось демонтировать всю печку для замены узла.

Вентилятор отопителя

Двигатель на таких печках, как уже говорилось расположен вертикально. Одна деталь. Если установлен кондиционер «Панасоник», то его злектромотор расположен в правой части печки (по ходу автомобиля). А вот на системе «Халло», в левой. Рядом с радиатором. Двигатель кондиционера «Хало» немного меньше чем мотор «Панасоник».

Испаритель кондиционера

Ну и, конечно, радиатор испарителя. Он установлен в правой половине отопителя, прямо на входном отверстии для воздуха. Именно его наличие и требует особой осторожности при ремонте и замене любой детали системы климат-контроля.

Как провести самостоятельно замену радиатора печки без кондиционера

Что понадобится для замены? В первую очередь следующие инструменты:

• Отвёртки, фигурная и плоская.
• Гаечные ключи на 8 и 10. (желательно головки с воротком.)
• Тонкие плоскогубцы для снятия хомутов.

И, естественно, кое-какие материалы и приспособления:

1. Ёмкость для охлаждающей жидкости из системы.
2. Новый радиатор.
3. Поролоновые, клеящиеся полоски на радиатор печки «Приоры».
4. 2 литра охлаждающей жидкости. (той же марки, что и в системе.)
5. Ветошь.

Приготовив такой арсенал можно приступать к этой интересной операции замены теплообменника.

Описание процесса

Установить автомобиль ровно. Это необходимо для полного слива охлаждающей жидкости из радиатора печки «Приоры». Под днище машины подставить ёмкость для жидкости. Её нужно установить в районе сливного отверстия радиатора системы охлаждения. С правой стороны (по ходу машины, или с левой, если стать у капота). Далее нужно:

1. Выкрутить барашек пробки и дать стечь жидкости. Когда напор ослабнет, открыть крышку расширительного бачка. Дождаться слива и закрутить пробку. Отключить «минусовую» аккумуляторную клемму. Можно начинать демонтаж защиты. Она называется — жабо.
2. Сначала снимаются дворники стеклоочистительного механизма. Ключом на 13 отвернуть крепёжные гайки и снять щёткодержатели. После этого удалить резиновый уплотнитель.
3. Выкрутить крепёжные винты. Сверху их 6 и 7 по нижнему краю. Теперь снять обе половинки пластмассового жабо. Выкрутив крепёж снять матерчатую защиту подстекольной ниши, в которой установлена печка.

Теперь наступает самый ответственный момент. Большинство мастеров при замене этой детали, сразу отсоединяет патрубки, идущие к радиатору печки «Приоры». Однако при этом имеется риск облить охлаждающей жидкостью детали отопителя. Есть более интересный и безопасный вариант.

Снятие печки

Теперь, когда жабо и защита сняты, доступ к отопителю открыт полностью. В первую очередь нужно отключить разъёмы электрооборудования:

• Микромоторедуктор привода заслонки. 2 разъёма.
• Электровентилятор. 1 разъём.
• Резистор. 1 разъём.

Теперь открутить крепление корпуса печки к кузову автомобиля. Одна гайка на 10 крепит ушко на корпусе печки к правому крылу. На 8 крепит верхнюю часть к шпильке вверху. И две гайки внизу.

Когда крепёж снят, начинается самое интересное. Фигурной отвёрткой вывернуть 3 винта крепления радиатора к корпусу

Действовать нужно осторожно, дабы не обломать боковой, тонкий патрубок сброса давления. После чего, вывернуть винты скрепляющие 2 части корпуса отопителя

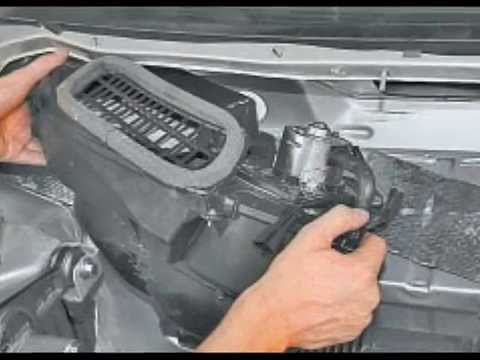

Подвинуть левую часть с мотором вентилятора чуть левее, рассоединяя их, и вытащить наружу.

После этого можно начать извлекать вторую половину с радиатором. Придержать рукой за патрубки и начать снимать влево корпус. Когда он снимется, отложить его в сторону. Отпустив хомуты с патрубков снять их с радиатора

Обязательно! Подстелить под радиатор ветошь, так как всегда остаётся немного жидкости, и ею не стоит поливать моторный отсек.

Установка (замена) нового радиатора

Тут есть два варианта. Можно просто провести замену поставив деталь на место старой, до установки корпуса. Но лучше установить радиатор в снятую половину до присоединения патрубков.

Важно! Обязательно обклеить радиатор лентой из поролона! Это создаёт подушку безопасности для детали. Украсив теплообменник печки поролоном установить его в нишу корпуса и закрепить винтами

Поставить половинку на место и закрепить все 3 патрубка на место. Затянуть хомуты

Украсив теплообменник печки поролоном установить его в нишу корпуса и закрепить винтами. Поставить половинку на место и закрепить все 3 патрубка на место. Затянуть хомуты.

Аккуратно собрать отопитель в обратной последовательности. Долить охлаждающую жидкость до нормы. Запустить мотор и дождаться срабатывания вентилятора охлаждения. Нажать педаль акселератора и подержать пару минут обороты около 2 000 об/мин. Это необходимо для устранения возможной воздушной пробки. Включить отопитель и проверить его работу на всех режимах. Всё! Ну вот и проведена нужная работа.

Замена радиатора отопителя на Приоре с кондиционером

Вышедшая из строя печка в зимний период – это очень серьезная проблема для владельца любого автомобиля, в том числе и Лады Приора. Следует сразу же отметить, что причин, из-за которых случилась поломка, может быть множество. Иногда для их устранения понадобится совсем немного времени, но в некоторых случаях придется повозиться. Впрочем, зачастую ничего особо сложного в таких работах нет, и их вполне можно выполнить самостоятельно, даже если вы ранее ничего подобного не делали. Конструкция нового отопителя Приоры с точки зрения обслуживания оказалась на много удобней. Теперь для замены печки не нужно демонтировать жабо, стеклоочистители, отопитель или вакуумный усилитель тормозов.

Необходимо только: снять шумоизоляцию моторного щита, снять шланг воздушного фильтра двигателя и уплотнитель в районе шлангов радиатора печки. Все! Сливаем тосол и снимаем радиатор на себя, в сторону двигателя.

Видео инструкция прилагается:

Особенности замены радиатора на Ладе Приоре с кондиционером

На Приору ставят 3 вида радиаторов: сборный алюминиевый, на машины без климатической системы, и 2 типа паянных под кондиционеры Hala и Panasonic.

Теплоотдача паянных радиаторов на Ладу Приору с кондиционером в 1.5 раза выше. Сначала остужается конденсер, который расположен перед радиатором охлаждения двигателя.

Так что установив несоответствующий тип изделия, можно создать дополнительные проблемы в виде перегрева двигателя.

Так же стоит обратить внимание на то, что недостаточная охлаждаемость может возникать из-за низкой производительности помпы.

В то же время стандартный радиатор на Приору может использоваться на автомобилях с кондиционером Hala при условии отключения климатической системы.

Пошаговая инструкция по замене радиатора двигателя на Ваз 2170 Приора:

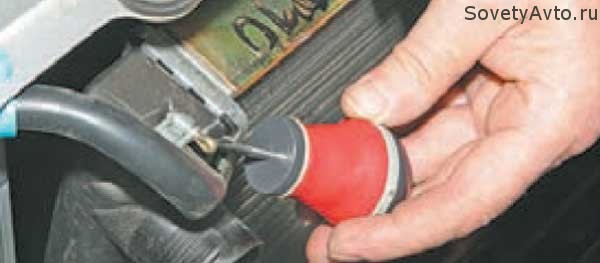

— Первым делом слейте антифриз/тосол из системы. Для этого откройте расширительный бачок, после чего открутите сливную пробку, предварительно поставив под нее емкость.

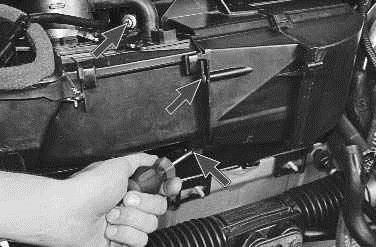

1. — Снимите и аккуратно вытащите кожух вентилятора, для чего нужно отсоединить провода и открутить крепления.

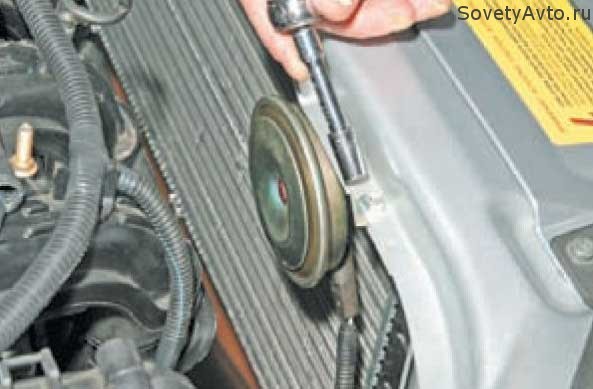

2. — Снимаем сигнал

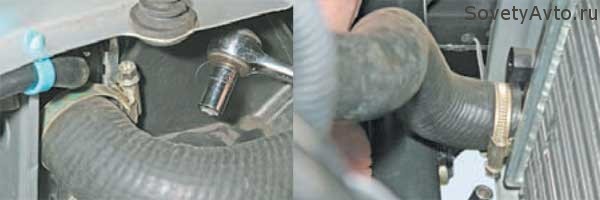

3. — Далее ослабьте хомуты и отсоедините стяжной и отводящий патрубки.

4. — Открутите крепления радиатора к кузову…

5. …после чего отсоедините крепежный элемент шланга расширительного бачка к передней панели.

6. — Ослабьте стяжной хомут шланга и отсоедините его.

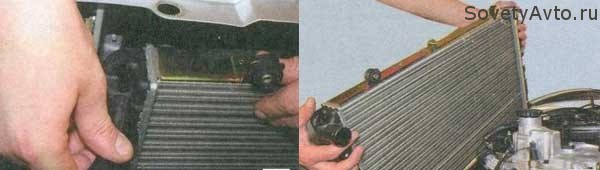

7. — После этого можно вытащить радиатор и снять 2 нижние подушки и втулки крепления.


Примечание: для самостоятельного ремонта радиатора тщательно его промойте и осмотрите на предмет трещин на пластиковых элементах. Если они обнаружатся, то его починить не удастся. Если нет, то заглушите патрубки и опустите в воду. Подведите воздух, чтобы обнаружить течь.

• — замена радиатора на Ваз 2170 происходит в обратном порядке (не забудьте вначале установить подушки нижнего крепления и втулки верхнего).
• Так же можно нанести тонкий слой герметика перед присоединением шлангов, чтобы не было дальнейших протечек.
• — Установить вентилятор с кожухом, залейте антифриз.

Видео: Замена радиатора отопителя (печки) ВАЗ 2110-2112

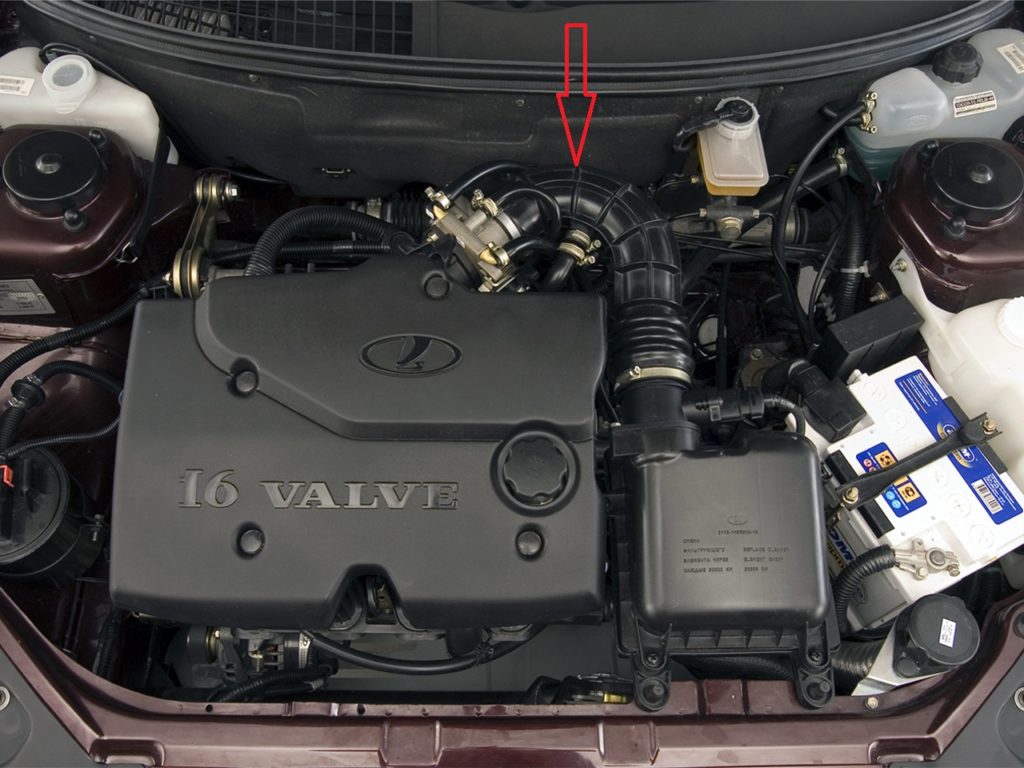

Нужно: убрать шумоизоляцию мотора, отсоединить патрубок воздушного фильтра мотора и уплотнитель патрубков радиатора на печке. Сливаем тосол и достаем радиатор.

Автолюбитель, имеющий даже небольшой опыт владения Приорой, может относительно просто поменять некоторые детали своего авто. В число таких запчастей входит и радиатор отопления салона Лады Приоры. Главное не спешить и выполнять все рекомендации, описанные выше, и немного “подтянуть” себя в теории, это касается и выбора, и ремонта.

Из личного опыта: замена радиатора отопителя (печка), без кондиционера соими руками

На днях потек радиатор печки. Вчера был куплен и установлен новый радиатор ДААЗ. Погода благоволила, +8*.

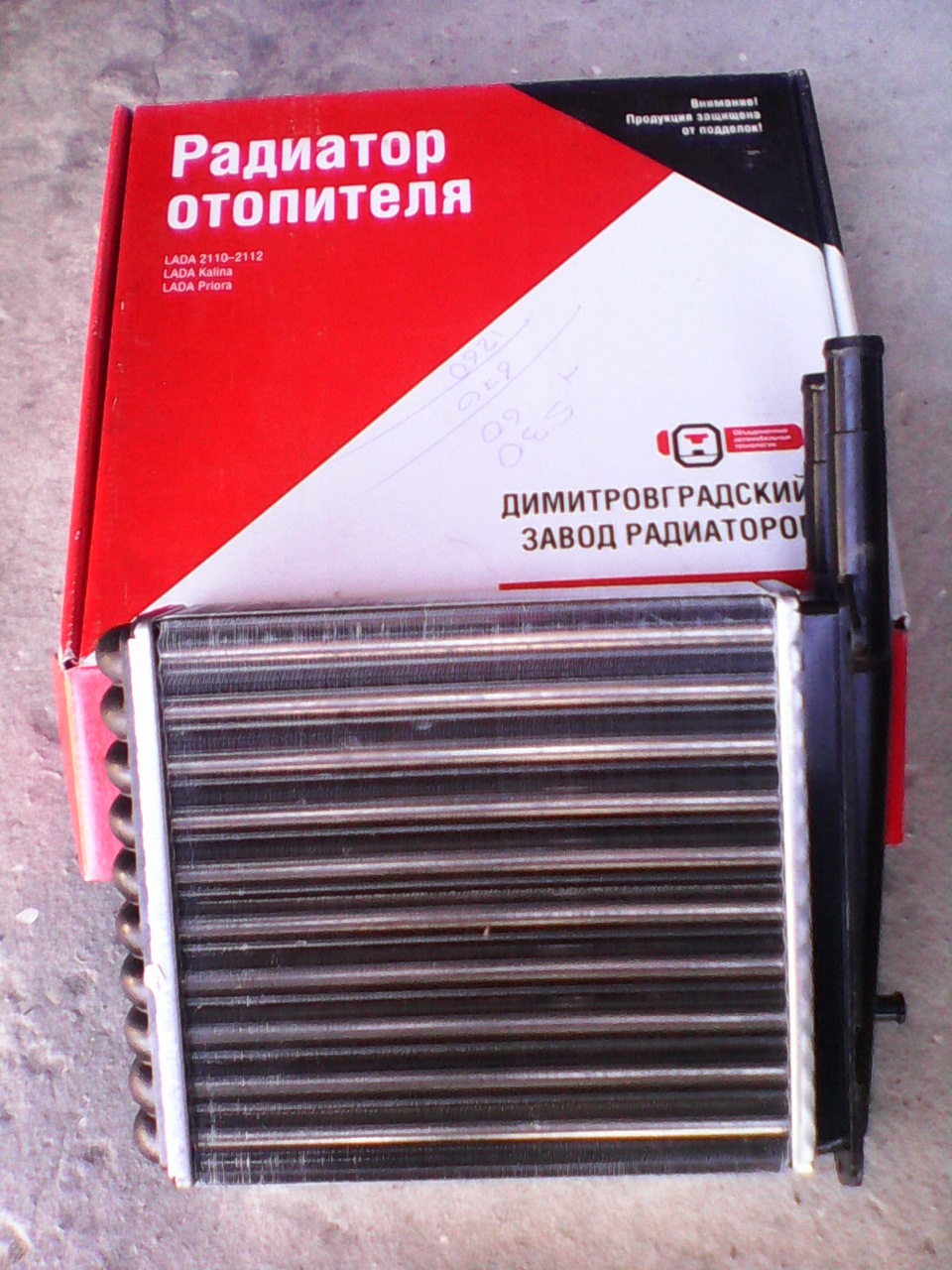

Радиатор ДААЗ.

Выбран ДААЗ осознанно, по совету форумчан откликнувшихся на мой вопрос.
Итак. Снимаем обшивку моторного щита. Далее разъединяем отопитель на две части, что бы вытащить его.

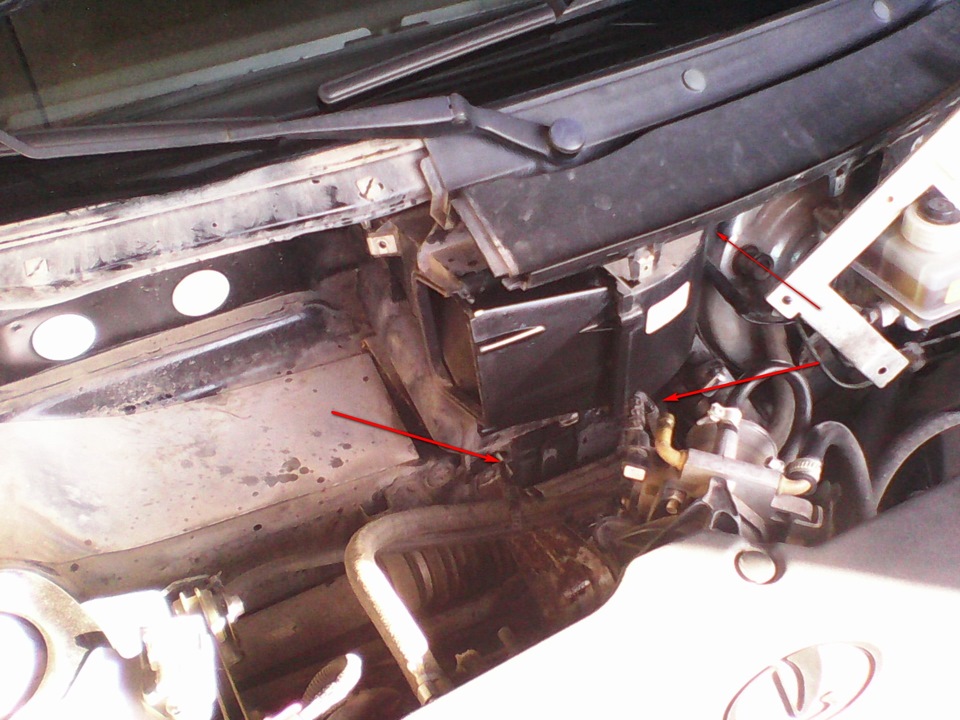

Откручиваем 3 шурупа, гайку и разъединяем штекера моторчика печки.

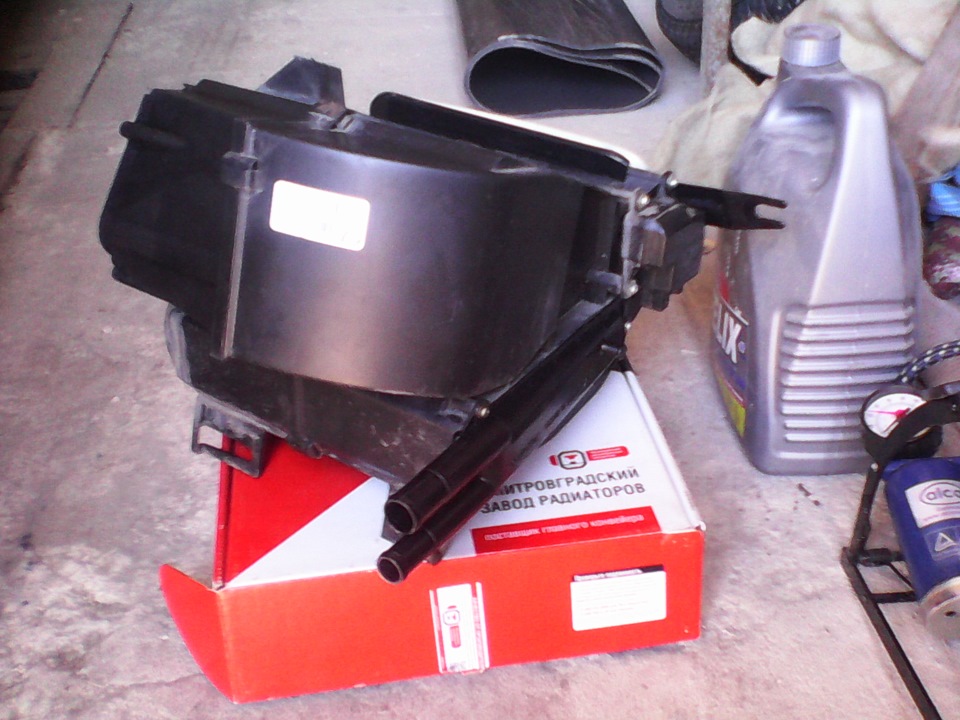

Достаем правую (по ходу) часть отопителя. Далее сливаем тосол и отсоединяем левую часть отопителя.

Так я сливал тосол. Ни капли мимо.

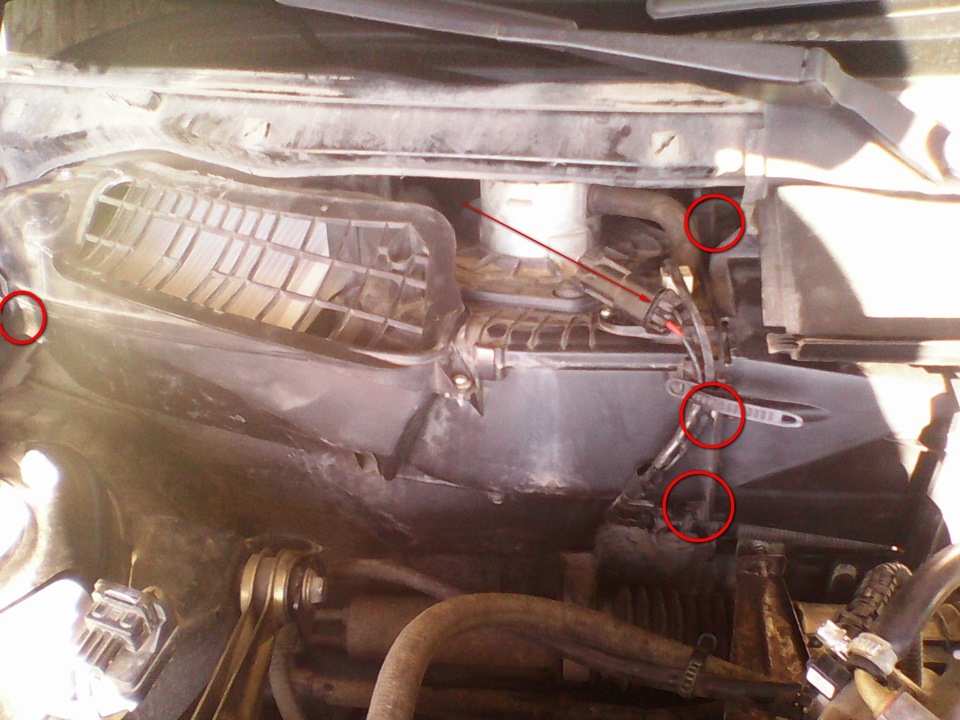

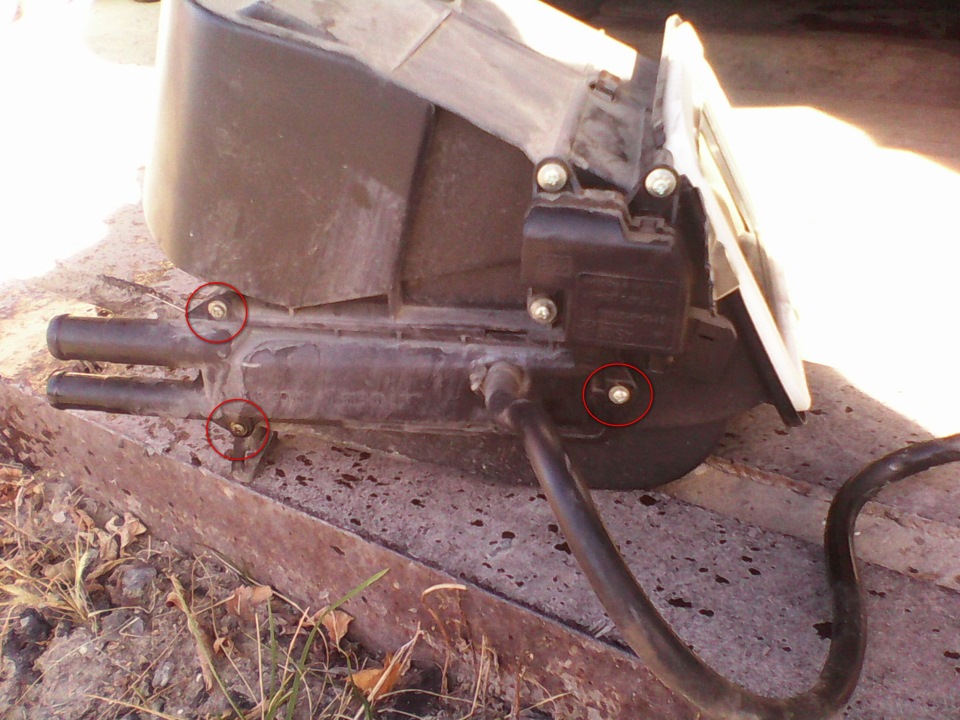

Откручиваем две гайки ключом на 10 и одну гайку на 8 под панелью. Нужен длинный вороток с головкой. Отсоединить патрубки печки.

Достаем левую часть отопителя. Вынимаем радиатор.

Откручиваем 3 шурупа и достаем радиатор отопителя.

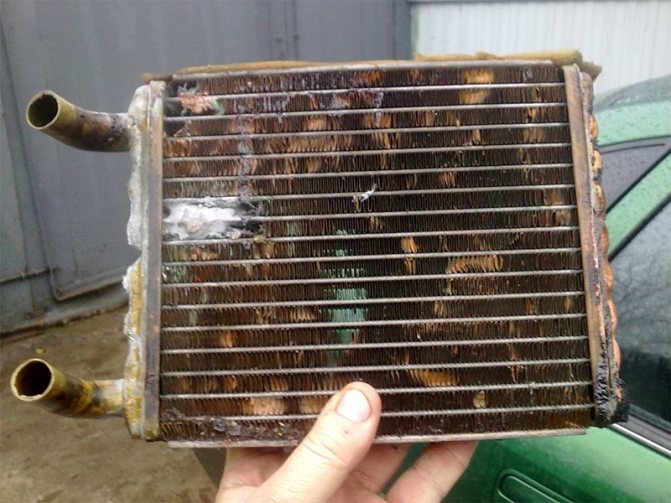

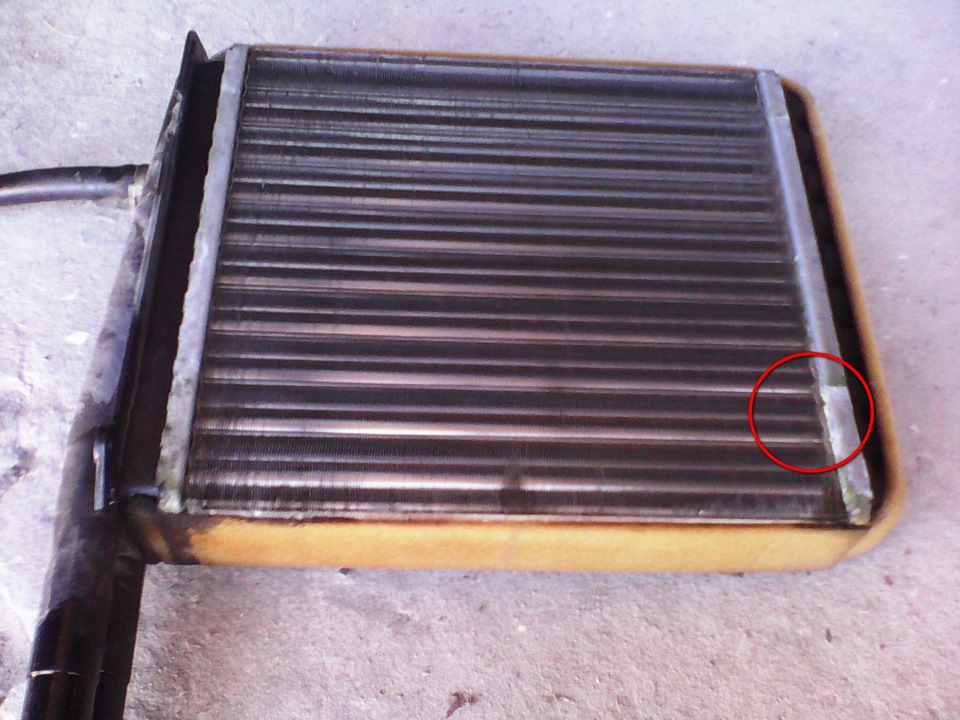

Виновник. Место течи.

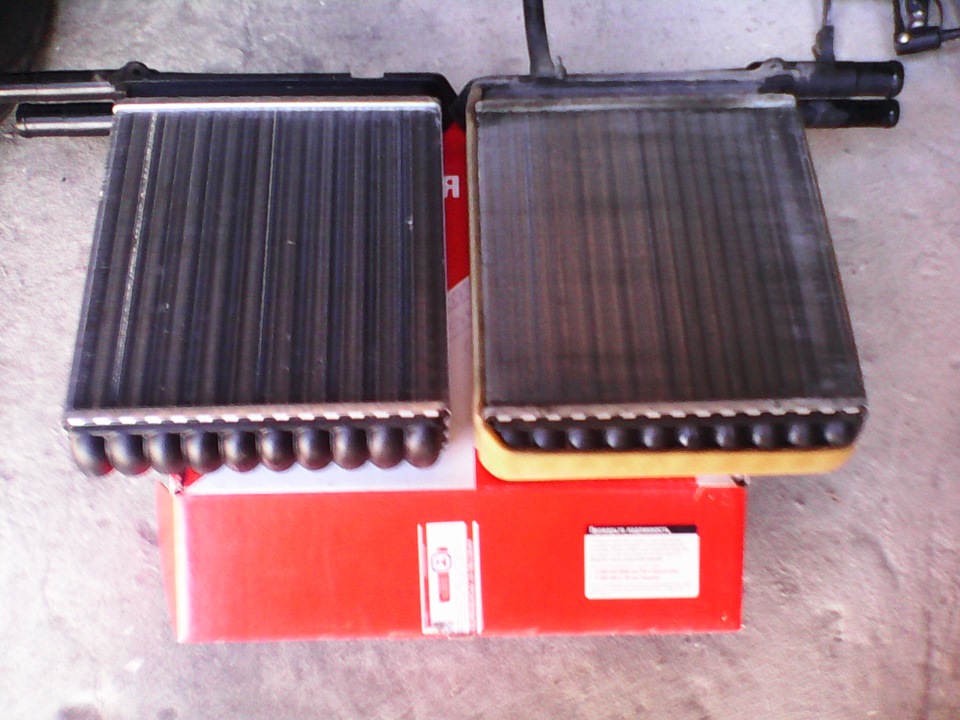

На новом радиаторе (слева) нет уплотнителя из паралона.

Вырезал такую же ленту из сплена 4мм. Встало на место плотно.

Готово к установке на место.

Собираем все в обратном порядке.
Заодно проверил какое давление держит крышка расширителя.

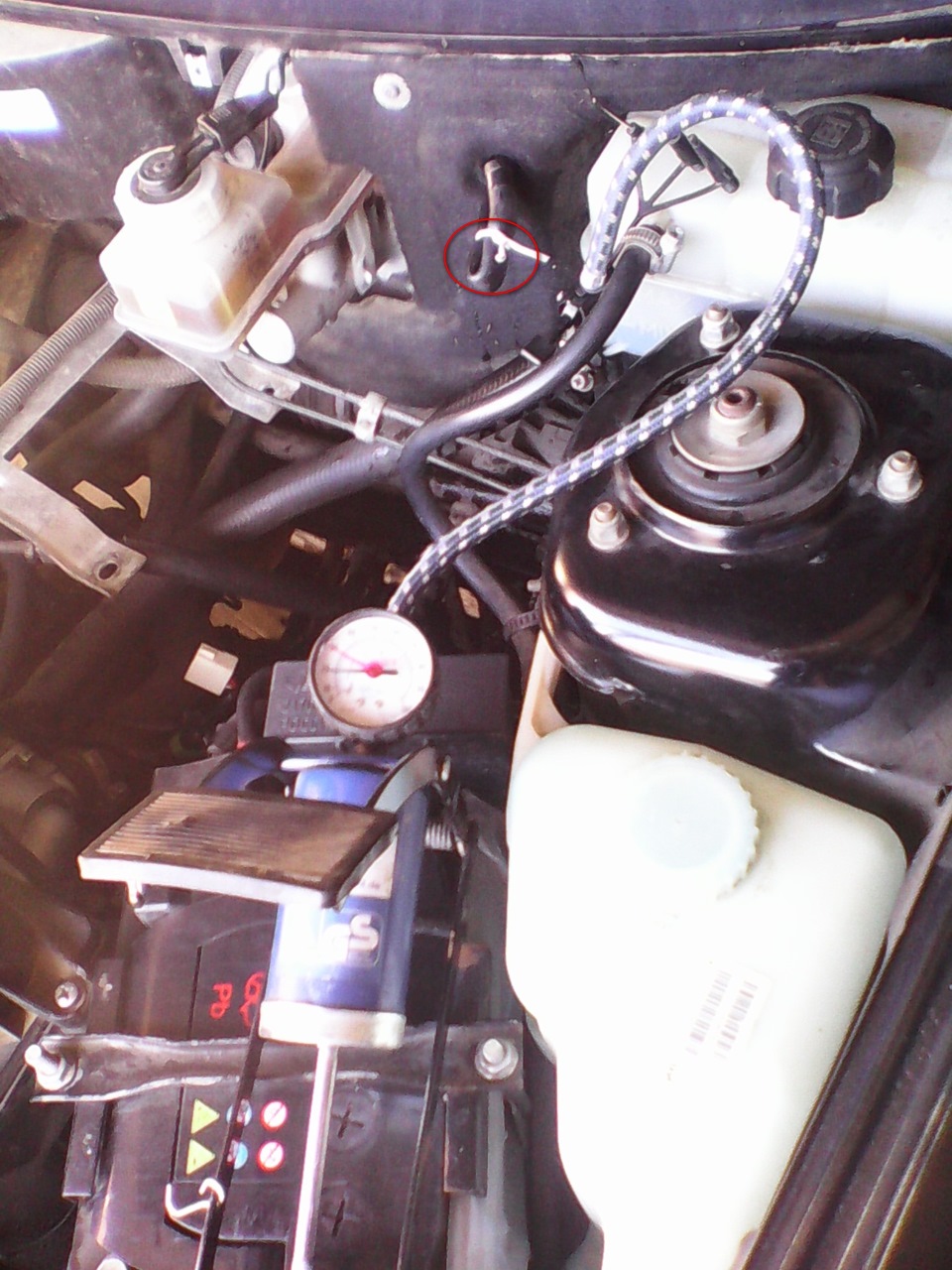

Глушим шланг идущий от печки. На штуцер одел шланг насоса с собачкой, подходит точь в точь.

Крышка Лузар срабатывает при 1.2 бар. Родная крышка при 1.4 бар. Решил оставить лузар.
На данный момент все в норме, буржуйка греет. Да и на улице тепло 🙂

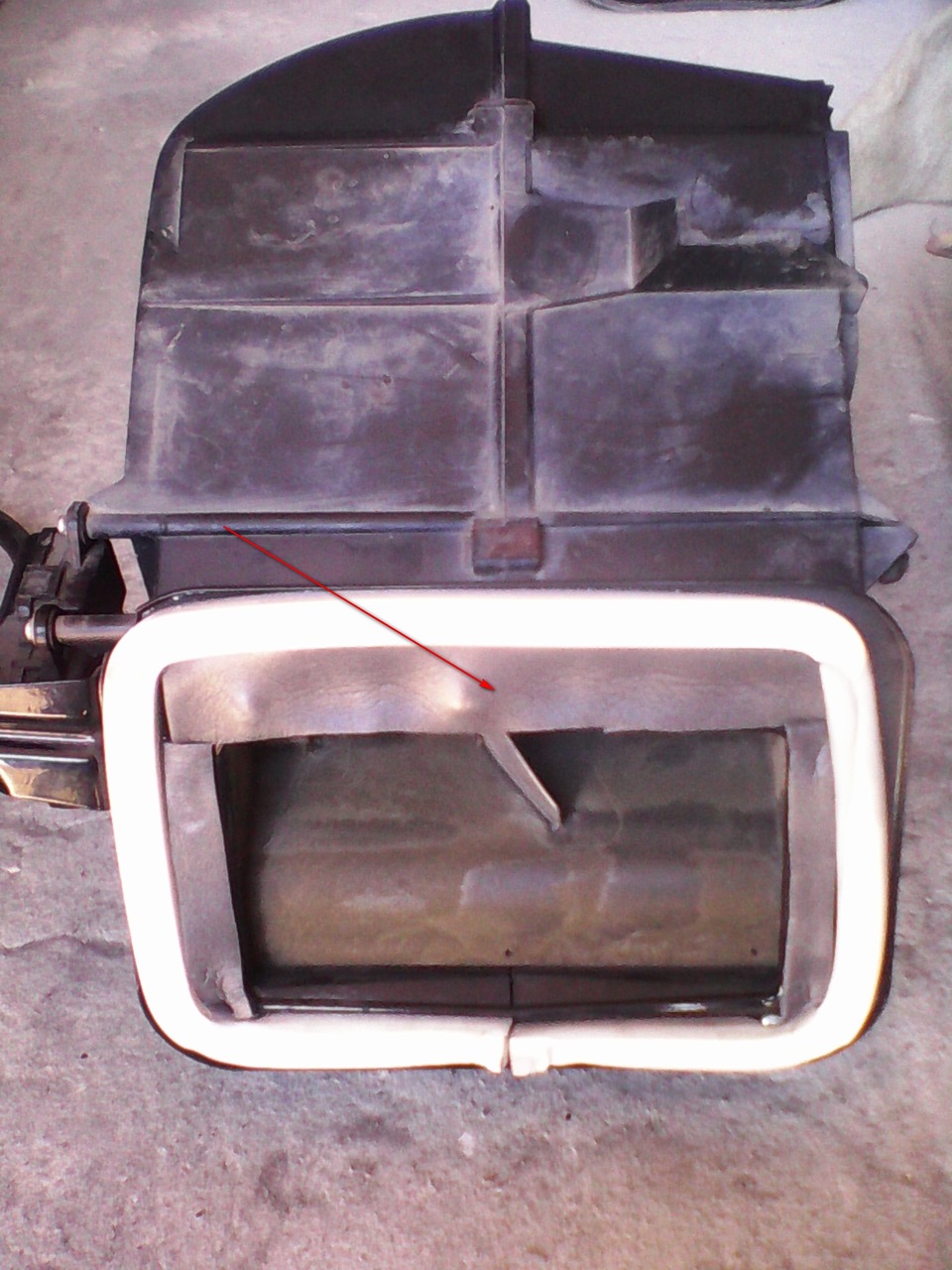

Заметил что место соединения отопителя с кузовом не плотно прилегает. Так же проклеил спленом.

Место соединения проклеил спленом.

Всем спасибо.

Заключение

Практика показывает, что ничего слишком сложно в установке радиатора печки на Приору нет. Автомобилисту следует попросту запастись терпением, временем и инструментами. Любой, даже самый сложный агрегат, может быть разобран и собран механиком-любителем, поэтому, прежде чем приступить к делу, следует разобраться во всём и, не мешкая, приступать к трудоёмкому, но важному процессу.
