Замена радиатора печки Ланос своими руками

Расположение радиатора печки в Шевроле Ланос

В модели Ланос печка расположена под центральной частью торпеды. Устройство подаёт тёплый воздух в салон, тем самым поддерживая комфортную температуру во время движения или стоянки авто. Воздух нагревается за счёт циркуляции рабочей жидкости с высокой температурой, вся система должна быть полностью герметизирована и не иметь повреждений.

Функции, устройство и принцип действия радиатора печки

Радиатор (конвектор, теплообменник) печки — важнейший узел системы отопления салона любого автомобиля. Печка обеспечивает создание и поддержание комфортной для водителя температуры. Это особенно актуально в холодное время года. Кроме этого, отопитель предотвращает запотевание автомобильных стёкол.

Система отопления состоит из следующих узлов и деталей:

• корпус;
• радиатор печки;
• патрубки теплообменника;
• регулирующий кран;
• вентилятор;
• электромотор вентилятора;
• воздуховоды и распределительные заслонки.

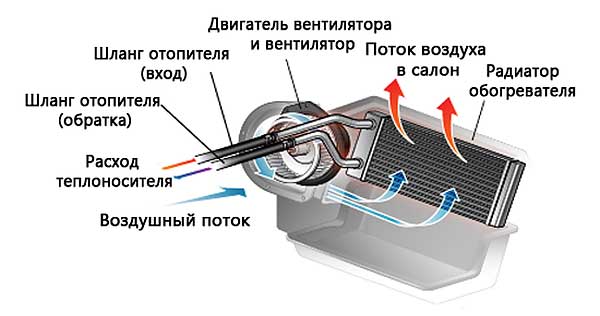

Система отопления нагревает поступающий в салон воздух

Роль теплоносителя выполняет антифриз, циркулирующий по системе охлаждения. Когда силовой агрегат прогрет и температура охлаждающей жидкости (ОЖ) достигает 50 °C, её можно использовать для обогрева салона. В зависимости от положения крана в радиатор поступает определённое количество горячего тосола. Вентилятор направляет поток воздуха из подкапотного пространства в салон. Этот воздух проходит через соты радиатора, получая тепло от разогретого антифриза. Чем больше тосола проходит через теплообменник, тем больше тепла передаётся воздуху. Поток разогретой ОЖ в радиаторе можно регулировать краном.

Радиатор печки Chevrolet Lanos имеет довольно простое устройство

В зависимости от модели авто температура воздуха в салоне регулируется различными способами — регулировочным краном, скоростью вращения вентилятора и положением воздушных заслонок. Нагретый воздушный поток регулируется и распределяется по разным направлениям. Направив тёплый воздух на лобовое и передние боковые стёкла, можно предотвратить их запотевание. С помощью заслонок можно направить воздух в область ног, лица и на определённые места боковых стёкол. Обдув лобового стекла также необходим для создания слегка повышенного давления, чтобы в салон не попадала пыль и грязь с улицы. Таким образом для водителя и пассажиров обеспечивается максимально комфортный микроклимат.

Особенности конструкции отопителя несколько ограничивают его работу. Так, печку нельзя включать на холодном двигателе. Нужно дождаться нагрева ОЖ до 50–60 °C. В противном случае двигатель будет прогреваться гораздо дольше, особенно в сильный мороз. Кроме этого, из-за повышенной влажности в салоне начнут запотевать стёкла. Поэтому в качестве дополнительных иногда устанавливают водные и воздушные обогреватели. Это зависит от конструктивных особенностей системы отопления конкретной модели автомобиля.

Причины замены радиатора

Теплообменник — «слабое место» всей системы обогрева. Радиатор печки Ланос изготавливается из цветных металлов, поэтому высокой прочностью деталь не отличается и дает течи (в местах пайки составных элементов, из-за дефектов в структуре металла, окислительных процессов).

Вторая проблема теплообменника — использование в конструкции трубок с небольшим сечением. При эксплуатации в радиаторе скапливается сор и грязь со всей системы охлаждения, что приводит к закупорке трубок, из-за чего эффективность отопителя падает. При такой проблеме промойте радиатор, но при сильном засорении такие меры не всегда приносят положительный результат. Распаивать же радиатор и чистить его механических путем нецелесообразно, поскольку при сборке детали обратно редко удается восстановить герметичность. Поэтому если промывка не повысила пропускную способность теплообменника, замените его.

Диагностика и устранение неисправностей

Поскольку все элементы системы отопления взаимосвязаны, выяснить причину неисправности иногда бывает довольно сложно. Аналогичные симптомы могут возникать по разным причинам. В холодное время года основным признаком неисправной работы печки является плохой обогрев — в салон поступает холодный или чуть тёплый воздух. Это может происходить по следующим причинам.

1. Неисправность термостата охлаждающей системы двигателя. В результате антифриз не нагревается до рабочей температуры. Это можно проверить, не снимая термостата. Нужно рукой потрогать шланг, идущий с выхода термостата к радиатору охлаждения. Если после запуска холодного двигателя он начинает сразу нагреваться, термостат не перекрывает поток ОЖ, позволяя ей течь по большому кругу через радиатор системы охлаждения. При исправном термостате температура шланга должна увеличиваться постепенно до 70–80 °C.
2. Образование внутри радиатора воздушной пробки, затрудняющей движение ОЖ. Радиатор печки перестаёт нагреваться, при этом часто включается вентилятор принудительного охлаждения основного радиатора. Избавиться от воздушной пробки довольно просто. Нужно остановить автомобиль на любом крутом подъёме или заехать на эстакаду под углом от 30–35 °C. Затем следует открыть расширительный бачок и на холостом ходу несколько раз резко нажать на педаль акселератора. Если это не помогло, радиатор, скорее всего, забит грязью и отложениями.
3. Закупорка каналов радиатора печки. ОЖ протекает через радиатор с трудом или совсем не протекает. Признаком этой неисправности является большая разница температур входного и выходного патрубков радиатора. Чаще всего такая ситуация возникает при использовании некачественного тосола. Проще всего в этом случае заменить радиатор. Однако его можно попытаться промыть специальными химически агрессивными растворами или лимонной кислотой. Приготовить раствор лимонной кислоты несложно. В 1 литре тёплой воды растворяется 400 г кислоты, затем добавляется ещё 3 литра холодной воды, и раствор заливается в радиатор.


   Радиатор можно промыть специальными химически активными составами или раствором лимонной кислоты

4. Забивка сот радиатора листьями, пухом и другим мусором с улицы. Это не позволяет воздушному потоку проходить через соты радиатора и нагреваться. При этом температура входного и выходного патрубков почти одинакова. Проблему можно решить, полностью открыв заслонки и поместив во входное отверстие для наружного воздуха шланг от пылесоса. Создаётся обратная тяга, и удаляется мешающий движению воздуха мусор.
5. Разрушение крепления радиатора. При этом образуется щель, через которую холодный воздух, минуя радиатор, попадает в салон. Крепёж радиатора разработан крайне неудачно. Он изготовлен из пластика, который из-за низкого качества и перепада температур легко деформируется. Чтобы этого не произошло, крепление радиатора следует усилить дополнительными приспособлениями.


   Так как штатный крепёж радиатора разработан крайне неудачно, он усиляется дополнительными скобками

6. Нарушение герметичности швов вентиляционного короба. В результате в салон попадает холодный наружный воздух. Решается проблема просто — швы заливаются любым герметиком или закрываются уплотнителем.


   При нарушении герметичности швов на стыки центральной панели наносится герметик

Сколько будет стоить новый радиатор печки

Когда клей высох, обмазал герметиком по всему шву лючка и дал время высохнуть. У меня стоит кондиционер и радиатор как раз находится под этим кожухом, возможно он мешал снять этот кожух.

И еще один момент для тех кто решил сменить салонный фильтр. Но есть способ куда проще и удобнее на мой взгляд! Причины могут быть разные: В случае, когда вентилятор функционирует только в одном положении выключателя, ремонт, как правило, ограничивается заменой балластного сопротивления.

Обязательно нужно проверить температуру нагрева патрубков радиатора для возможного устранения проблем термостата и удаления воздушных пробок из системы отопления Шевроле Ланос.

Если в процессе эксплуатации автомобиля Шевроле Ланос вы столкнулись с проблемой плохой работы печки, не спешите ехать в сервисный центр. Замену радиатора и настройку системы отопления можно сделать своими руками без больших финансовых и временных затрат. Главное – найти неполадку в системе и устранить её с помощью пошаговой инструкции.

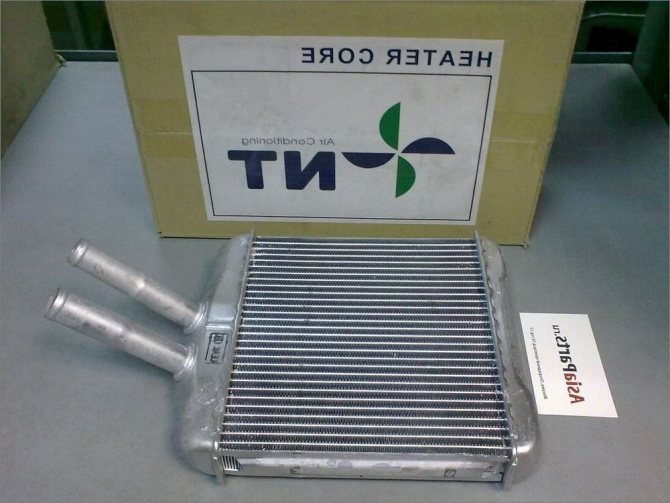

Выбор нового радиатора печки для Chevrolet Lanos

Для Chevrolet Lanos подойдёт радиатор печки от модели Chevrolet Sens, имеющий такие же размеры. Можно приобрести теплообменники с ленточной или пластинчатой системой охладительных рёбер. Кроме того, на рынке можно встретить ленточно-пластинчатые сборные и трубчато-ленточные паяные алюминиевые радиаторы таких производителей, как NISSENS, AVA, NRF, DAC, GROG, KMC с количеством магистральных трубок от 16 до 22. Стоимость изделий может сильно отличаться в зависимости от конструкции, качества исполнения и производителя.

Таким образом, отремонтировать и заменить радиатор печки автомобиля Chevrolet Lanos, последовательно выполняя инструкции профессионалов, довольно просто. Потребуется лишь свободное время и стандартный набор слесарных инструментов.

Нюансы проведения работ

Восстановление работоспособности системы обогрева автолюбителем выполняется путем замены радиатора. Но здесь возникает дополнительная проблема – конструкторы не позаботились о том, чтобы обеспечить удобный доступ к теплообменнику и облегчить обслуживание отопителя.

Сложность заключается в том, что корпус печки с установленным внутри него радиатором, располагается под передней панелью. Поэтому согласно официальной тех. документации производителя заменить радиатор печки Ланос возможно только предварительно демонтировать переднюю панель, а для этого еще надо разобрать практически полсалона. Замена радиатора Ланос – операция хоть и не особо сложная, но трудоемкая и занимает много времени. Но автолюбителями уже разработан метод, как снять печку на Шевроле Ланос без демонтажа передней панели. Этот способ сокращает время на замену теплообменника, но и он не прост в исполнении (полсалона все равно придется разбирать), и работать придется в стесненном пространстве, да еще с не очень удобной обзорностью.

Что понадобится для замены радиатора печки на Ланосе Сенсе и Шансе

Стоит отметить, что уже буквально через 3-5 лет пользования автомобилем Ланос возникают проблемы с системой отопления. Чаще всего это происходит именно из-за неисправности радиатора печки. Если проверка показала, что из строя действительно вышел теплообменник отопителя, то его следует заменить. Причем тянуть с этим делом нельзя, так как вдыхание паров ОЖ очень опасно, и может стать причиной дыхательного отравления водителя и пассажиров.

Как можно заменить радиатор печки на Ланосе? Для этого есть два способа. Первый заключается в посещении СТО, и при этом исключает необходимость самостоятельно копаться в устройстве. Этот способ хорош всем, но кроме стоимости. За такой ремонт мастер запросит не менее 2-3 тысяч рублей. Дополнительно в процессе ремонта могут обнаружиться и другие дефекты, за которые также придется платить отдельно. Второй способ не столько затратный финансово, как физически. Своими руками заменить радиатор печки на Ланосе, Сенсе и Шансе сможет абсолютно каждый владелец этих авто. Причем для этого имеются разные способы — с демонтажем торпедо и без.

Для того, чтобы заменить устройства на автомобиле, понадобятся следующие инструменты:

1. Набор ключей и отверток
2. Плоскогубцы
3. Отвертка с гибким валом
4. Герметик

Самое главное — понадобится много времени. Уделите один день, чтобы произвести снятие и замену радиатора отопителя на автомобиле своими руками. Это позволит сэкономить финансы, которые можно потратить на покупку более надежного радиатора обогревателя. Какой лучше поставить радиатор печки на Lanos, описано подробно здесь. Как снять радиатор печки на Шевроле Ланос, знают далеко не многие. Большинство знает, что эта работа кропотливая, и поэтому выбирают вариант замены на автосервисе. После прочтения инструкции, вы сможете самостоятельно менять радиаторы отопителей на Ланосах, Шансах и Сенсах, и при этом экономить свои средства.

Работы, выполняемые под автомобилем

Радиатор печки «Шевроле Ланос» удобнее менять на подъемнике. Но можно обойтись и наличием смотровой ямы в гараже, так как часть работ проводится снизу машины. Перед началом работы необходимо слить тосол из системы охлаждения. Для этого надо снять патрубки со штуцеров радиатора печки, которые находятся внизу моторного щита и снизу хорошо видны. Необходимо заранее подготовить емкость для слива достаточного объема, чтобы тосол не пролился на пол. Слитый антифриз еще может понадобиться. Если он в хорошем состоянии, его можно будет снова залить. После этого ослабляем хомут тяги рычага и отсоединяем деталь от штока выбора передач. Чтобы при обратной сборке стоит выставить нейтральное положение рычага коробки передач.

Взаимное расположение тяги и штока необходимо пометить заранее мелом или краской.

Замена радиатора на Lanos Sens Chance своими руками без снятия торпеды

Для начала стоит отметить, что имеет большое значение, есть ли на автомобиле кондиционер или его нет. Если он есть, то понадобится сливать фреон, чтобы снять торпеду. Его замена стоит около 1000-1500 рублей. Чтобы не пришлось выполнять перезаправку кондиционера, осуществляется замена радиатора печки на Ланосе без необходимости демонтажа торпеды.

Однако этот способ считается не совсем правильным, но рабочим. Почему, потому как достаточно проблематично не только снять нижнюю крышку корпуса печки, но еще и правильно установить ее обратно. В материале все же рассмотрим этот метод, однако прибегать к его выполнению следует в крайних случаях, когда нет возможности и желания перезаправлять кондиционер. Если кондиционера на авто нет, то лучше воспользоваться методом замены радиатора печки через снятие торпеды.

Процедура замены на всех моделях Ланосов, Сенсов и Шансов абсолютно идентична, и представляет она собой выполнение таковых манипуляций:

1. Установить автомобиль в гараже на яме или эстакаде, после чего прибегнуть к выполнению демонтажных работ. Яму использовать желательно, что позволит упростить работы по отсоединению хомута тяги КПП
2. Отключить клемму «минус» от АКБ на тот случай, чтобы не произошло короткого замыкания
3. Сливается ОЖ из системы. Это можно сделать предварительно через сливную пробку в блоке двигателя или же после отсоединения патрубков, подсоединяемых к радиатору отопителя. Рекомендуется слить ОЖ сразу, предварительно дождавшись остывания двигателя

4. Демонтаж передних кресел — это личное дело каждого. Если их демонтировать, то работать будет проще. Однако некоторые мастера осуществляют демонтаж без снятия сидений. Для демонтажа передних кресел понадобится выкрутить по 4 фиксирующих болта, и вынуть их из салона



5. Далее осуществляется отсоединение датчика ремня безопасности, который располагается под сидением водителя

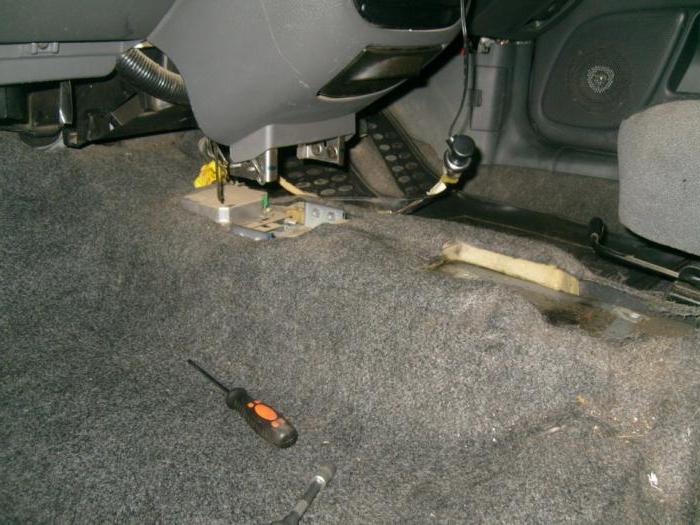

6. Демонтируется пластиковый кожух центрального тоннеля или КПП. Он крепится тремя саморезами
7. Снять необходимо кожух ручного тормоза, фиксация которого осуществляется посредством 2 саморезов по бокам
8.
9. Спускаемся в смотровую яму, и осуществляем выкручивание крепления хомута, фиксирующего тягу КПП. Это нужно для того, чтобы извлечь рычаг КПП из салона

10. Демонтируется патрубок, посредством которого происходит слив конденсата из испарителя

11. Далее осуществляется вывинчивание 4-х болтов крепления рычага КПП
12.
13. После этого рычаг вместе с тягой извлекается из салона. Рычаг (кулису) предварительно можно отсоединить от вала. Для этого отщелкивается фиксатор и вытаскивается из отверстия. После этого можно демонтировать рычаг
14.

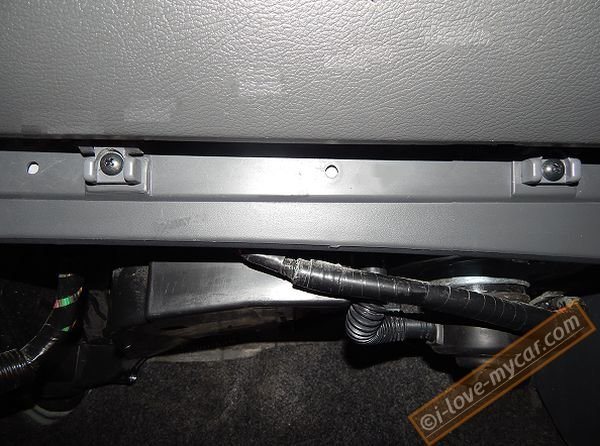

15. Центральная панель крепится с кузовной части посредством металлических пластин. Это крепление следует разъединить путем вывинчивания резьбовых соединений в количестве 8 штук

16. После этого вывинчивается кожух распределителя воздушного потока в ноги. Крепится он при помощи трех болтов. Если вы делаете все по инструкции, то здесь столкнетесь с тем, что снять ее будет очень трудно, а как это сделать, читайте далее

17. Осуществляется снятие нижней части корпуса крепления, фиксирующегося 10 болтами. Два болта при этом уже были предварительно вывинчены, когда демонтировался распределитель воздушных потоков. Демонтаж нижней крышки — это пожалуй, самый трудный процесс. Саморезы находятся в труднодоступных местах, поэтому добраться к ним без отвертки с гибким валом будет практически нереально. Часто именно из-за трудности вывинчивания этой крышки многие принимают решение снимать торпеду

18. Добраться до труднодоступных крепежей нижней крышки можно путем вывинчивания 5 болтов крепления блока печки в подкапотном пространстве. Если стоит кондиционер на авто, то нельзя трогать болты, располагающиеся возле входа трубок кондиционера. Если кондиционера нет, то вывинчиваются все болты, как на фото ниже, и тем самым появляется возможность отодвинуть блок, получив доступ к саморезам

19. Когда блок будет шататься, можно добраться к труднодоступным крепежам, и выкрутить их. Только таким способом можно заменить радиатор печки на Ланосе, не снимая при этом торпеды. Вывинченные пять болтов крепления блока требуется закручивать только после обратной установки радиатора и крышки корпуса
20. Под демонтированной крышкой находится теплообменник, который подлежит замене. Если из системы уже слит антифриз, то можно приступать к демонтажу устройства

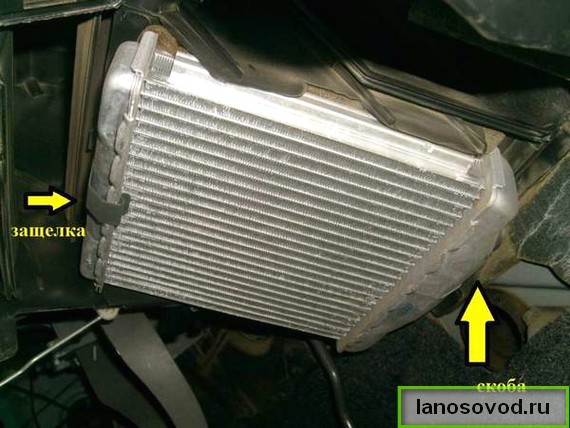

21. Крепится радиатор при помощи защелок. Перед их отщелкиванием, следует предварительно отсоединить патрубки от штуцеров из ямы

22. После этого отщелкивается защелка с одной стороны, а также скоба с тыла в области расположения штуцеров

23. Нужно отметить, что скобы в виде хомутов с саморезами, которые следует выкрутить, чтобы снять теплообменник

24. После этого можно демонтировать радиатор. На его место устанавливается новый теплообменник или старый после проведения ремонта. Обычно мелкие повреждения устраняются путем запаивания сот. Если неисправность связана с засорением каналов, то устройство подлежит промывке. Процедура установки устройства выполняется в порядке обратном снятию. На заключительном этапе необходимо залить антифриз, и прогрев двигатель, произвести проверку исправности устройства

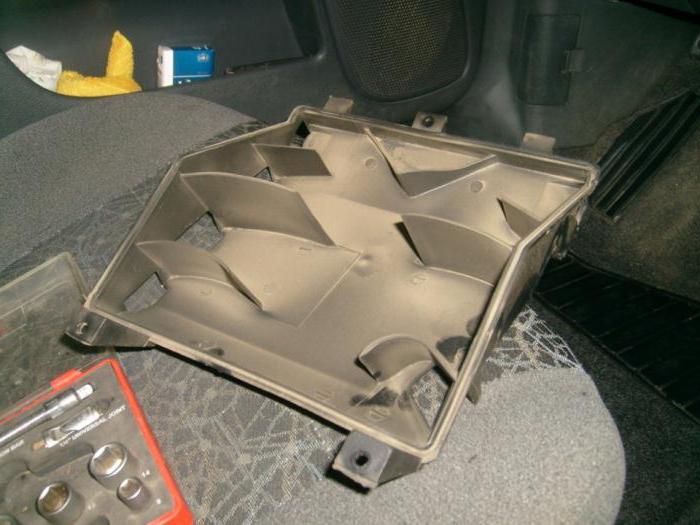

25. При установке нижней крышки произвести промазывание герметиком. Кроме того, уделите особое внимание установке этой крышки, так как поставить ее на место практически нереально. Ниже на фото показано, как стоит крышка корпуса печки неправильно

26. Многие устанавливают эту крышку на место, используя уплотнители и прочие устройства, чтобы хоть как-то собрать систему. Чтобы не пришлось изощряться и мучиться, требуется сразу воспользоваться способом номер 2, который описан ниже
27. Причина того, что эта крышка не становится на место заключается в короблении пластика. От воздействия высоких температур пластик корпуса печки деформируется, а конструкция крышки остается неизменной, поэтому получается в итоге то, что невозможно присоединить герметично нижнюю крышку

После снятия радиатора, над ним располагается заслонка, посредством которой происходит регулировка температуры. Эта заслонка требует модернизации, так как с завода она имеет один дефект — неплотное прижатие, в результате чего вместе с теплым воздухом, в салон поступает холодный. Чтобы исключить такой недостаток, следует оклеить заслонку резиновым уплотнителем для дверей.

После этого также необходимо отрегулировать тягу регулятора, которая в процессе эксплуатации растягивается. Для этого нужно согнуть стальную тягу, воспользовавшись плоскогубцами, предварительно включив режим обдува стекла и ног.

Как видно, замена радиатора печки на Chevrolet Lanos, Sens и Шанс, теоретически не представляет больших сложностей, но они есть, и это подтверждают отзывы владельцев. Вся сложность в трудоемкости процесса и установке на место нижней крышки корпуса отопителя. Рассмотренный способ замены радиатора является не самым актуальным, так есть и другой метод. Отличается он от первого варианта тем, что требуется снятие торпеды. При этом сидения и центральный тоннель снимать не обязательно. Как снять и заменить на Ланосе радиатор печки путем демонтажа торпеды, рассмотрим далее.

Инструменты и оснащение

Для выполнения замены методом, который не подразумевает снятие передней панели, потребуется:

• новый радиатор (ремонт радиатора Шевроле Ланос невозможен и поэтому проще приобрести и установить новую деталь);
• резиновые трубки печки (которыми теплообменник подключается к системе охлаждения);
• набор ключей и головок (стандартных размеров);
• отвертки (крестовые, плоские, длинные, короткие);
• ветоши;
• антифриз;
• фонарик.

Упростить разборку позволит наличие гибкого удлинителя, набора крестовых и плоских бит и воротка с трещоточным механизмом (встречаются в наборах инструментов для ремонта автомобиля). С помощью гибкого удлинителя без проблем удастся добраться и выкрутить крепежи, расположенные в труднодоступных местах.

Технология выполнения работ

Подготовив необходимое оснащение, приступаем к работе. При этом один из этапов разборки подразумевает работу под авто, поэтому еще нужна смотровая яма.

Пошаговая инструкция как снять и поменять радиатор отопителя в Ланосе со снятием торпеды — правильный способ

Перед тем, как заменить радиатор обогревателя салона на Ланосе, Шансе и Сенсе путем снятия торпеды, выясним, когда же стоит прибегать к такой методике. Демонтаж торпедо — это хотя и трудоемкий процесс, но он правильный. Браться за снятие торпеды следует совместно с помощником, что немаловажно. Если в первом случае все работы можно выполнить в одиночку, то во втором понадобится помощник.

Ко второму методу прибегают всегда, когда необходимо не только заменить радиатор, но и проверить целостность системы отопления, произвести очистку системы и замену электромотора вентилятора. Часто этим методом пользуются в автосервисах, так как мастера знают, как трудно произвести вывинчивание нижней крышки корпуса блока печки и установку ее обратно. Многие бояться самостоятельно производить демонтаж торпеды, поэтому выбирают способ замены без демонтажа панели или автосервис.

Это интересно!Этот способ также актуален, когда планируется обесшумить автомобиль, и устранить скрип панели.

Как уже было сказано, процесс этот трудоемкий, но при этом не требует снятия передних сидений. Инструкция с фото и видео описанием по снятию торпеды на Ланосе, Сенсе и Шансе, представлена в этом материале. Ниже представлен видео ролик, как демонтировать торпеду и заменить печку на Ланосе. В видео также рассказано подробно, почему нужно пользоваться именно вторым способом снятия и замены радиатора печки путем демонтажа торпеды.

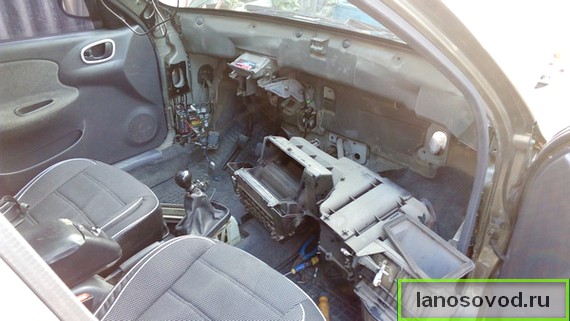

Далее рассмотрим пошаговую инструкцию по демонтажу печки и замене радиатора с уже предварительно снятой торпедой.

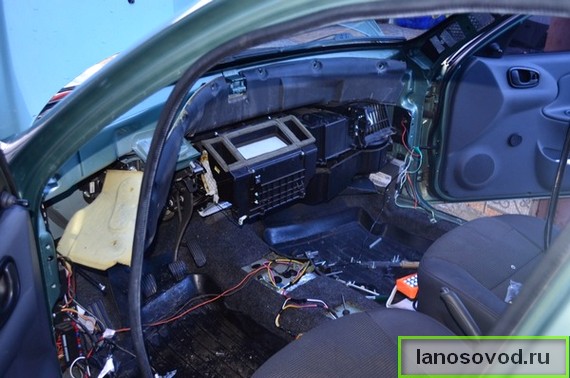

1. После снятия передней панели на Ланосе нужно приступить к демонтажу нижней крышки. Сделать это проблематично даже при снятой консоли, поэтому необходимо полностью демонтировать весь блок отопления. Ниже на фото показано, как выглядит салон Ланоса без торпеды, но с оставшейся системой отопления

2. На фото выше красной стрелкой показано место расположения винтов, которыми крепится нижняя крышка. К этим винтам ограничен доступ, поэтому если хотите довести дело до конца, то следует снять блок отопления в сборе, чтобы произвести замену радиатора

3. Крепится этот блок при помощи 5 винтов, которые вывинчиваются непосредственно со стороны моторного отсека из ямы

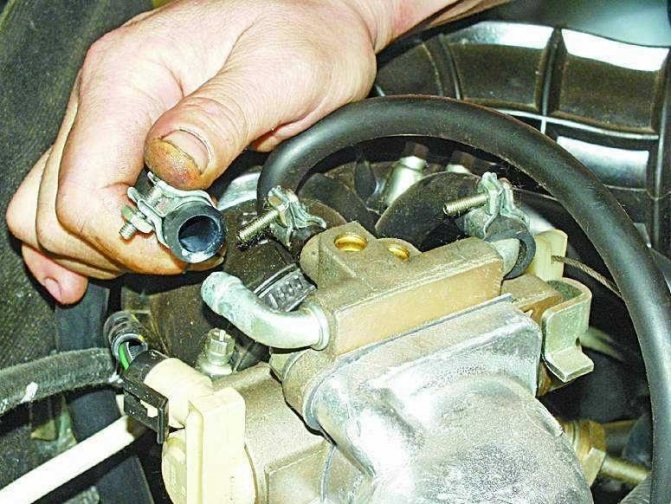

4. При выкручивании крепежей со стороны подкапотного пространства, помощник должен придерживать блок, чтобы он не упал. Трубки, подходящие к радиатору, можно снять сразу или после отсоединения блока, как на фото ниже. При этом учитывайте, что антифриз должен быть слит из системы

5. После демонтажа блока можно приступать к диагностике системы и замене радиатора отопителя

6. При снятом блоке можно произвести ревизию системы отопления. При этом можно не только почистить систему, заменить фильтра, но еще и произвести замену двигателя печки при его неисправности

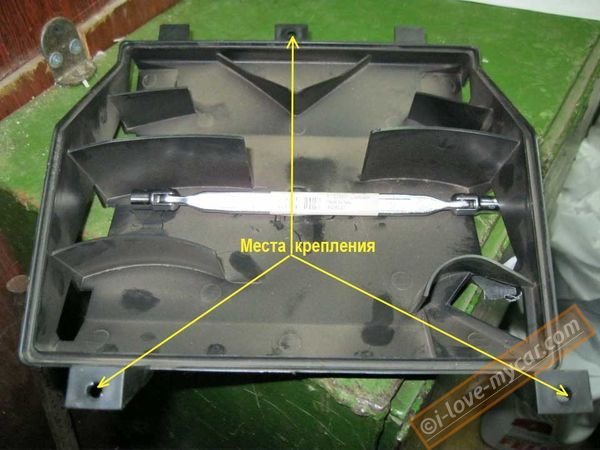

7. Перевернув снятый блок, свободно вывинчиваем все крепежи нижней крышки, и добираемся до радиатора. Его свободно можно заменить, и произвести процесс сборки в порядке обратном демонтажу

8. Сборка выполняется в последовательности обратной снятию. Предварительно можно проклеить места соединения воздуховодов уплотнителями или поролоном, как на фото ниже

9. Сборка не вызывает трудностей, в отличие от первого способа. После установки на место всего оборудования и деталей, следует произвести проверку исправности работы отопителя на Ланосе, Сенсе и Шансе

Процесс замены теплообменника на Шевроле, ДЭУ и ЗАЗ Ланос со снятием торпеды занимает не более 10-15 часов, уделив которые, можно сэкономить до 5-6 тысяч рублей. Именно о таких суммах говорят автомастера, когда стоит вопрос замены радиатора отопителя на Ланосе с предварительным демонтажем торпеды. Как снять торпеду вместе с блоком печки на Ланосе, Сенсе и Шансе, показано на видео.

В завершении стоит еще раз отметить, что прибегать к первому способу замены необходимо в крайних случаях, и пользоваться преимущественно вторым вариантом. Он является правильным, и с его помощью замена радиатора на Lanos будет выполнена без нарушения герметичности. При сборке не забывайте, что можно предварительно произвести обесшумливание кузовной части, что повысит комфортабельность в салоне. Удачного ремонта своими руками, ведь это не только приятно, но и полезно!

Снимаем и ставим новый радиатор отопителя

Вторая часть, выполняемая в салоне:

1. Раскрутить саморезы в передней части пластикового тоннеля, расположенного между креслами.



2. Продвинуть сиденья вперед до упора и раскрутить еще 2 самореза.



3. Поднять переднюю часть и отсоединить зад пластика.
4. Снова отодвинуть кресла и выкрутить винт.
5. Отключить соединения прикуривателя.



6. Вытащить переднюю часть тоннеля. Если мешают сиденью, то не стоит переживать, а можно слегка согнуть деталь.
7. Снять 2 боковые части, открутив винты. Обязательно отсоединить с одного из них провод массы.
8. Открутить 4 болта, сместить узел переключения скоростей вправо от водительского места и вынуть весь механизм из салона.
9. Также для удобства можно снять вещевой отсек, открутив снизу 2 самореза.



10. При помощи удлиненной головки на 7 и трещотки отвернуть крышку, которая расположена снизу радиатора печки.



11. Снимается защитный кожух теплообменника. Саморезы, которые вывинчиваются, следует фиксировать на предмет того, как они расположены.
12. После раскручивания всего крепежа можно снимать радиатор. Перед выдвинуть вниз, а заднюю часть придавить к полу.



13. Снять защелку, отогнуть скобы и вынуть устройство. Действия должны быть аккуратными, поскольку крепится защелка на хрупкой пластиковой перекладине.

ВАЖНО! Если возникли трудности с защелкой, которую не видно, то можно использовать зеркало.

Сборка

Наибольшие затруднения при сборке вызывают установка нижних кожухов и — особенно — закручивание двух дальних саморезов, поскольку они находятся у самого пола и подобраться к ним очень трудно.

После сборки в салоне устанавливается тяга рычага, которая выводится наружу к штоку и затягивается хомут. На этом этапе необходимо сразу проверить легкость включения всех передач и, если необходимо, подкорректировать положение рычага при помощи того же хомута. После того как произведена замена радиатора печки, «Ланос» укомплектовывается патрубками системы охлаждения. В него заливают обратно тосол.

Особенности работы на автомобилях с кондиционером

Если на автомобиле установлен кондиционер, то в корпусе отопителя есть сливной штуцер для конденсата. Он находится в левой части радиаторных патрубков печки. Как правило, его можно узнать по Г-образному резиновому шлангу, идущему к низу. Именно он создает наибольшие проблемы при снятии радиатора печки без демонтажа торпедо. Дело в том, что он мешает снятию кожуха, а последний препятствует демонтажу радиатора, так как не позволяет сдвинуть его назад. Силовым методом это тоже сделать не получится. Кожух будет неизбежно сломан при снятии.

И потом, после склейки, будет сломан вторично при установке. Для решения этого замкнутого круга можно сделать следующее. Находясь снизу машины, максимально укоротить штуцер при помощи ножовки по металлу или болгарки, а потом (поскольку он уже не мешает) снять кожух. После этого сам штуцер можно заменить подходящим шлангом, так как через него сливается простой конденсат (вода) за пределы салона. Вся остальная работа проводится в салоне автомобиля.

Радиатор забитый снаружи

Диагностировать эту проблему можно по одинаковой температуре патрубков печки и меньшим потоком воздуха, выходящим из диффузоров. При этом засор происходит не мгновенно, а в течении длительного времени – уменьшение силы потока не удается заметить сразу. Лучше всего проверять силу потока в сравнении с исправной моделью. На «Ланосе» любого производства, будь это «Деу», «Шевроле» или ЗАЗ, отсутствует салонный фильтр. Радиатор отопителя, а вместе с ним и испаритель для кондиционера, легко засоряются различным мусором – это может быть пух, листья, что угодно. Естественно, такой засор не позволяет воздуху беспрепятственно проходить сквозь радиатор. И как результат – печка «Ланоса» плохо греет, и в машине становится очень некомфортно.

Также через время может начать «пахнуть» кондиционер в отсутствие салонного фильтра. Это случается по причине пыли, которая накапливается в процессе эксплуатации машины. Она оседает на испарителе, тем самым создавая благоприятные условия для развития различных микроорганизмов и вредных бактерий. Мусор можно легко удалить при помощи обыкновенного пылесоса – для этого демонтируют вентилятор, в короб внедряют шланг без каких-либо насадок. Рекомендуется вместе с этим провести продувку системы через диффузоры.

Подготовка к капитальной промывке

Для прочистки радиатора салонного отопителя прямо на автомобиле понадобится:

• средство моющее двух типов – щелочное и кислотное;
• стандартный комплект ключей, отвертки и пассатижи, воронка;
• насос водяной малой мощности (также подойдет бытовой циркуляционный агрегат для отопления и электрическая помпа от грузовика «Газель»);
• два шланга длиной 2 метра с затяжными хомутами;
• вода дистиллированная в количестве 3 объема системы охлаждения вашего авто;
• кипятильник и ведро;
• старые капроновые колготки либо сложенная втрое марля.

Также подготовьте емкость для слива старого тосола и требуемый объем свежей охлаждающей жидкости. Нередко автолюбители промывают теплообменник печки без полного опорожнения трубопроводов и рубашки двигателя, но тогда весь мусор, содержащийся в старом антифризе, снова хлынет в чистый радиатор.

Работы сподручнее вести в гараже, оборудованном смотровой канавой. Чтобы удалить отложения, не снимая печки с автомобиля, полностью слейте тосол из мотора в следующем порядке:

1. Дайте двигателю остыть до комнатной температуры и подставьте снизу емкость для антифриза.
2. Открутите ключом пробку на блоке цилиндров, затем откройте крышку расширительного бачка.
3. Когда весь тосол вытечет, заверните пробку на место. Если в основном радиаторе предусмотрена вторая сливная горловина, повторите операцию.
4. Отсоедините патрубок в наиболее высокой точке системы – на блоке подогрева дроссельной заслонки либо карбюратора.

На некоторых автомобилях опорожнению мешают кожухи, защищающие подкапотное пространство от попадания пыли снизу. Существует 2 варианта решения проблемы: снять защиту либо использовать длинный шланг, приставляемый к горловине после откручивания пробки.

Видео снятия и замены радиатора печки на Lanos

Резюме

Замена радиатора печки Дэу Ланос вполне возможно сделать в домашних условиях. Вам понадобятся инструменты, уплотнитель, жидкие гвозди, а также терпение.
