Замена цепи ГРМ Киа Рио 3 своими руками: пошаговая инструкция

Признаки изношенной цепи ГРМ

Любые дефекты ремня газораспределительного механизма Kia Rio 3 доставляют массу неудобств автомобилистам. Несвоевременное устранение поломки станет причиной возникновения новых повреждений у сопутствующих элементов.

Для оперативного устранения неисправностей, следует знать их характерные признаки:

• выхлопные газы черного оттенка;
• ДВС (двигатель внутреннего сгорания), когда работает, сильно вибрирует;
• затрудненная активация мотора;
• ДВС заглох и больше не активируется.

Важная информация! При возникновении любых признаков, указывающих на износ ремня газораспределительного механизма, следует незамедлительно обращаться в сервисный центр для ремонта.

Заменить цепь ГРМ Kia Rio 3 можно как своими руками, так и в сервисном центре.

Но прежде нужно приобрести все необходимые для ремонта автомобильные запчасти.

Ниже в таблице приведены эти элементы, аналоги, комплектующие, каталожные номера и стоимость.

Сколько служит цепь

Поразительно, сколько различных мифов и баек можно узнать о цепи:

1. Цепь не надежна и растягивается к 100 000. (В действительности оригинальная цепь не растягивается, а контрафакт и дубли — да).
2. У рио это слабое место, нужно постоянно проверять натяжение цепи. (Это не так).
3. Легко рвется. (Только в том случае, если на машине до 2013 года при разгоне в отсечку случайно воткнуть пониженную передачу. И то не факт).
4. Легко перескакивает. ( Единичные случаи).
5. Цепь любит греметь. (Нет, не любит).

На практике с 2012 года не было НИ ОДНОЙ разорванной цепи, а с проскочившей — всего несколько машин.

По современным меркам цепь вечная. Не могу вспомнить других машин с подобным ресурсом. Сегодня уже множество рио с огромными пробегами и все еще с родной цепью. Если в цифрах то раньше 300 тыс.км даже думать о ней не стоит. Примерно к 450 тыс.км. уже можно проверить цепь. На эти цифры ориентируемся только если вы уверенны в пробеге. Если машина куплена бу ориентироваться на цифры одометра не стоит. Сегодня очень много машин со скрученными пробегами. Такая услуга на рынке стоит всего 500 руб. Скручивают как правило половину пробега. Именно поэтому нужно проверять состояние цепи.

Как проверить состояние цепи

Существует народный способ, очень заманчивый и простой, но не рабочий! О нем мне периодически рассказывают сами владельцы. Суть в том, чтобы пальцами добраться до цепи и потрогать ее на провисание. Цепь почти всегда будет провисать между шестернями впускного и выпускного вала. Так легко, к сожалению, ее не проверить.

Народный способ проверки состояния цепи

Состояние можно оценить по положению натяжителя цепи, подсчитав количество зубьев на которое он вышел из корпуса.

7 зуб — нужно готовиться, 8 зуб — пора менять

Проблема в том, что добраться до натяжителя не так просто как на других машинах. На многих двигателях предусмотрено специальное смотровое окно, у рио такого окна нет. Видимо завод в цепи уверен. Чтобы добраться до натяжителя придется снимать клапанную крышку.

Как самостоятельно снять крышку, можно посмотреть в нашем ролике.

После того как клапанная крышка снята, многие предлагают проверить состояние цепи по ее провисанию. Но этот способ не показательный.

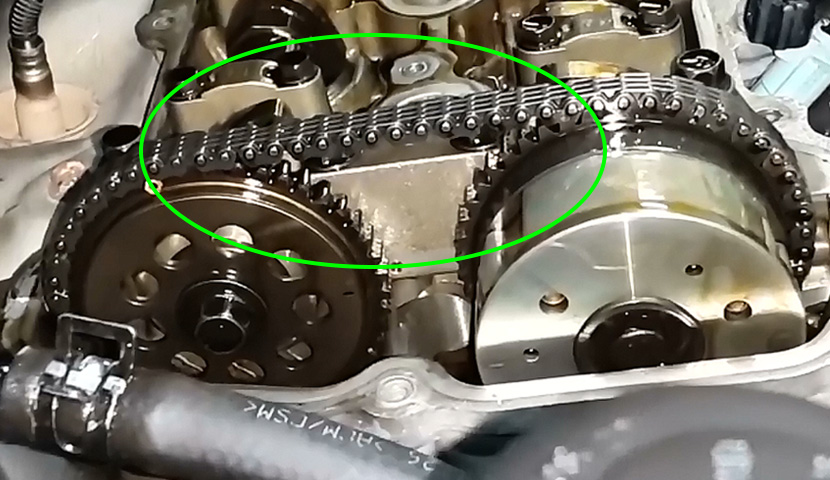

Не обращайте внимание на провисание цепи в этом месте

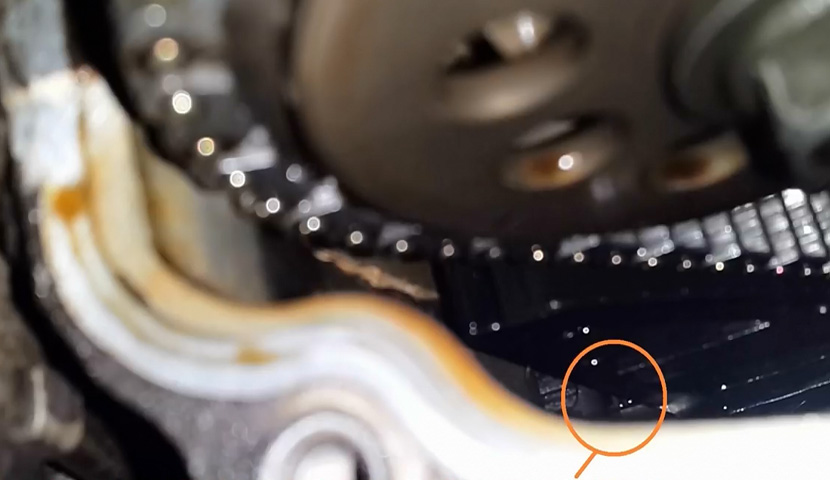

Смотрим насколько выдвинулся натяжитель.

Вам нужно найти такое положение, в котором можно будет увидеть натяжитель цепи. Он расположен в левой части двигателя ближе к моторному щиту.

Считаем количество зубьев, на которое вышел натяжитель

Подготовительный этап перед заменой

Данный процесс может потребовать от владельца большего временного ресурса нежели сама замена ремня ГРМ. Сначала понадобится правильно подобрать указанный расходный компонент. Большинство владельцев первых поколений Киа Рио с целью избежать возможных неприятных последствий незамедлительно направляются в мастерские для замены механизма ГРМ. Иногда возникают проблемы, особенно с приобретенным ремнем, обладающим некачественными кондициями, что заставляет владельцев более часто обращаться к услугам СТО. Мастера довольно часто исправляют указанные дефекты, причем натяжитель меняется однозначно. Это наиболее простой вариант осуществления ремонта, ведь владельцу не приходится ничего делать, кроме как оплатить работу и материалы.

Заметим, что цена на обозначенную услугу достаточно высока, да и не каждый мастер возьмется за работу на устаревшем Киа Рио. Такое обстоятельство вынуждает владельца прибегнуть к самостоятельной замене. Перед работой потребуется запастись необходимыми материалами и инструментом.

Инструменты, необходимые для проведения работ

Замена ремешка или цепи на Kia Rio в регламентированные производителем ТС сроки производится при помощи следующих инструментов:

• набор накидных ключей;
• набор гаечных ключей;
• несколько головок и трещотка;
• отвертка плоского типа;
• опоры под силовую установку;
• динамометрический затяжной инструмент;
• домкрат или другой подъемник;
• непосредственно новый элемент на замену старому.

Опытные сервисные работники рекомендуют использовать исключительно оригинальные комплектующие механизма газораспределения. Выход из строя некачественной детали может серьезно повредить двигатель и привести к существенным денежным тратам.

Замена газораспределительной цепи должна производиться раз в 250-300 тыс. км пробега. Интервал замены ремня ГРМ на Киа вдвое меньше и составляет порядка 150 тысяч километров.

Подробное описание замены привода газораспределения

Замена цепи ГРМ Киа Рио 3 предполагает использование следующих инструментов:

1. ключи (14, 17, 19 и 22);
2. взяты (14, 17 и 19);
3. отвертки с плоской головкой;
4. удлинитель;
5. кривошип.
6. Порядок замены деталей основных рабочих агрегатов Киа Рио 3, отвечающих за распределение газа, будет представлен ниже.

Демонтаж крышки головки блока цилиндров (и установка при сборке)

Замена цепи Киа Рио 3 предполагает снятие крышки головки блока цилиндров. Сначала снимаются катушки зажигания. На машине их четыре. Сначала откручиваем болты крепления крышки колодца свечи зажигания. Каждая катушка закреплена болтом, который необходимо ослабить. Детали вынимают по очереди из колодцев, от них отсоединяют блоки с проводкой, затем снимаем две трубы, отвечающие за вентиляцию картера ДВС (скреплены хомутами с ушками).
Снимаем крышку блока цилиндров

Крышка ГБЦ прикручивается шестнадцатью болтами, откручивать которые нужно строго по схеме. При затяжке болтов после сборки необходимо соблюдать момент затяжки. Для первого прохода он должен быть равен 3,9-5,9 Н * м, для второго — 7,8-9,8 Н * м.

При разборке крышки необходимо вынуть прокладку из ее пазов, а также вынуть прокладку из колодцев свечей. Высушивают оставшееся масло, устанавливают новые уплотнения на место старых и проводят окончательную сборку (после замены выработавших ресурс деталей).

Установка первого поршня в верхнюю мертвую точку

Поршень первого цилиндра должен занять положение ВМТ(верхняя мертвая точка), чтобы впоследствии не были нарушены фазы газораспределения.

ВМТ выставляется по меткам на звездочках распредвалов. На шкиве коленвала метка должна совпасть с меткой «0» на приливе крышки, за которой расположена цепь. В противном случае работа мотора не будет нормальной. Ориентироваться также нужно на положение засечек на звездочках (они должны быть вровень с поверхностью ГБЦ и друг против друга). Цепь Киа Рио 3 при неправильном выставлении после замены следует снять и провернуть коленвал до нужного положения.

Регламент технического обслуживания Kia Rio 3 с артикулами расходников подробно описан в этом материале.

Сливаем масло и демонтируем кронштейн правой опоры

На автомобилях Киа Рио 3 ГРМ и его детали меняются при сливе масла и снятии кронштейна правой подушки двигателя. Требуется емкость для слива содержимого системы смазки.

Сначала откручивается крышка маслозаливной горловины, затем (после предварительной очистки щеткой и тряпкой) откручивается и полностью откручивается сливная пробка в масляном поддоне. Масло будет горячим, поэтому необходимо соблюдать меры предосторожности.

1. Под картер помещается опора (через деревянную накладку).
2. Отвинчиваются крепежный болт и две гайки на шпильках.
3. Ослаблена гайка, удерживающая кронштейн в держателе. Деталь удалена.

Снимаем ремень навесного оборудования и натяжитель

Ремень Kia Rio 3 необходим для работы дополнительного оборудования (например, генератора). Ремень снимается просто, для этого достаточно приподнять машину, снять правое колесо и повернуть ролик натяжителя против часовой стрелки с помощью гаечного ключа. Ослабленный ремень легко снимается с ролика натяжителя. Следы износа, масла и трещин говорят о необходимости замены ремня.

Следующим шагом будет отпустить насос гидроусилителя руля (открутить верхний болт) и сдвинуть его в сторону. Затем откручивается болт крепления натяжителя ремня (имеет обратную резьбу). Также откручиваются крепления нижнего кронштейна правой опоры. Деталь удалена. Промежуточный ролик освобожден. Процедура необходима, чтобы добраться до крышки, за которой находится дистрибьюторская сеть Kia Rio 3.

Демонтаж помпы

Замена цепи ГРМ Киа Рио 3 предполагает снятие водяной помпы. Для демонтажа нужно выкрутить крепеж, удерживая шкив насоса от проворачивания. Помпа прикручена к силовому агрегату на пять болтов. Они выворачиваются, корпус поддевается и снимается с посадочного места.

Убирается и в обязательном порядке меняется старая прокладка.

Снятие шкива коленвала и генератора

Следующим этапом при замене ГРМ на Киа Рио 3 будет снятие шкива коленчатого вала и демонтаж генератора. Шкив нужно удерживать специальным приспособлением. Зафиксирован он по центру одним болтом.

Что касается генератора, то работы нужно выполнять при снятом с минусовой клеммы проводе. На первом шаге отключается колодка с проводкой. Затем снимается защитный колпачок, освобождается силовой провод. Выкручивается нижний и верхний болты, фиксирующие генератор. Устройство извлекается полностью.

Смена сальника коленвала

В крышку, за которой прячется цепь, вмонтирован сальник коленвала. Потребуется его замена. Извлечь деталь можно плоской отверткой. Но если так сделать не получается, в обойму вкручиваются винты и пассатижами сальник коленвала Киа Рио 3 вытягивается наружу.

Новый сальник смазывается маслом (обрабатывается рабочая кромка, идущая внутрь двигателя). Запрессовку осуществляют подходящей оправкой (можно головкой из набора) при помощи молотка.

Демонтаж крышки и цепи ГРМ Киа Рио 3

Крышка посажена на четырнадцать болтов, которые нужно открутить. Натяжитель цепи газораспределения Kia Rio 3 имеет башмак, который оттягивается и фиксируется штифтом. Крепеж натяжителя откручивается, деталь убирается в сторону. Распредвал, отвечающий за выпуск, проворачивается по часовой стрелке, чтобы цепь можно было снять со звездочек. Замена цепи предполагает установку новой детали по меткам.

Установка цепи ГРМ Киа Рио по меткам и сборка

Расходник монтируется в обратном порядке, при этом нужно ориентироваться на метки на звездочках и окрашенные звенья. Установочный штифт на коленвале должен оказаться наверху. На блок, в том месте, где ставится натяжитель, нужно нанести герметик (область предварительно зачищается). Натяжитель ставится на место и прикручивается, штифт убирается. На финальном этапе проверяется совпадение меток (на звездочках и цепи), положение коленвала (штифтом вверх).

Перед установкой крышки на края наносится герметик (толщина валика не больше 5 мм).

Болты закручиваются с соблюдением момента затяжки (для 10-миллиметровых до 9,8-11,8 Н*м, для 12-миллиметровых 18,6-23,5 Н*м).

Демонтированные на предыдущих этапах детали и рабочие узлы возвращаются на место в обратной последовательности. На этом замена цепи ГРМ Киа Рио 3 завершается.

Какова стоимость замены цепи ГРМ Киа

Для выполнения столь ответственной и сложной операции требуется высокая квалификация, опыт и наличие профессиональных инструментов. Несмотря на то, что цепь сделана из металла, со временем она изнашивается и требует замены. Благодаря размещению внутри двигателя Kia, обычная диагностика вождения всегда связана с разборкой двигателя с помощью специальных инструментов. Из-за обычного ослабления натяжителя увеличивается нагрузка на звенья трансмиссии и значительно изнашиваются соединительные элементы. В конце концов привод останавливается, что приводит к повреждению поршней и клапанов.

Ни один автовладелец не хочет заниматься ремонтом и тем более заменой двигателя. Если говорить о замене цепи ГРМ на Киа, цена этой операции впоследствии окупится. При этом обновляются все изношенные детали трансмиссии: подшипники, сальники, натяжитель и так далее, что обеспечивает максимально возможный срок службы агрегата.

Стоимость замены будет отличаться в зависимости от марки автомобиля. В частности, для Kia эта процедура сейчас стоит в Москве от 8000 рублей без учета расходных материалов и запчастей. В провинции цены часто ниже.

Если работы будут выполнены профессионалами, то проблем с работой двигателя Киа не возникнет и повторные неисправности будут исключены.

Заключение

Внимательная диагностика всех систем автомобиля позволяет продлить срок эксплуатации силовой установки. В зависимости от модели Киа в узле газораспределительного механизма может использоваться как ремень, так и цепь.

Замененные механизмы сцепления валов в Киа Рио 3 при пробеге автомобиля шестьдесят и более тысяч километров позволяет сэкономить значительное количество средств на капитальном ремонте двигателя.
