Задний колдун ВАЗ-2109: принцип работы и устройство

Что такое «колдун» и почему его не найти на современных машинах



Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность.

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан». Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность.

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями, требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил.

«Колдун» не позволяет задним, разгруженным колёсам, блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос. Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами.

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Активные, или управляемые, регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются. При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается.

При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Из-за относительно низкой загруженности задней части при торможении сперва будут блокироваться именно задние колёса, что в разы увеличит риски потери контроля над автомобилем даже при минимальном отклонении от прямолинейной траектории движения.

Демонтаж “Колдуна” с автомобиля строго-настрого воспрещается. В случае исключения его из тормозной магистрали торможение автомобиля происходит синхронно всеми четырьмя колёсами, что гарантирует неадекватное поведение транспортного средства на нестабильных покрытиях и при отклонении от прямолинейного движения.

Век этого устройства закончился ровно тогда, когда автомобили начали снабжать системой АБС и её более продвинутыми версиями. В отличие от «колдуна» электронные регуляторы тормозных сил учитывают гораздо больше параметров, а именно имеют обратную связь с каждым конкретным колесом автомобиля. Они не просто уменьшают и увеличивают давление в гидроприводе, но и учитывают коэффициент сцепления шин с дорожным покрытием.

Главная задача регуляторов и физика торможения

Сила сцепления колеса автомобиля с дорожной поверхностью, как и сила трения, пропорциональна вертикальным нагрузкам. Коэффициентом пропорциональности считается коэффициент уровня сцепления покрышки с дорогой. От человека данная величина никак не зависит.

Ее можно определить, исходя из состояния дороги и автомобильных покрышек. Чем выше сцепление колеса с асфальтовым покрытием в процессе торможения, тем меньшим будет А так как при работе колодок на автомобиль действует еще и инерция, то происходит перераспределение вертикальной нагрузки на колеса.

Поэтому сила воздействия на диск должна быть неравномерной. Регулятор тормозных сил используется также в целях повышения эффективности при торможении, когда машина не загружена. В этом случае сила сцепления будет уже совершенно другая, чем в случае с загруженным автомобилем.

Основы эксплуатации ТС

Неисправности тормозной системы транспортного средства основательно подрывают безопасность дорожного движения. К примеру, неадекватное торможение может стать причиной ДТП, сделав дистанцию до впереди двигающегося автомобиля недостаточной для безаварийной остановки.

А как быть, если существует необходимость применения экстренного торможения? Именно поэтому эксплуатация и ремонт тормозной системы – это важная составляющая обязанностей водителя.

• неэффективность (как рабочей, так и стояночной ТС);
• утечку тормозной жидкости;
• увеличение холостого хода педали гидропривода;
• увод (смещение) автомобиля от прямолинейного движения в момент торможения;
• увеличение необходимого усилия на педаль тормоза.

Чаще всего ремонт ТС обусловлен износом и выходом из строя колодок, дисков или барабанов, элементов гидропривода (главного или колесных цилиндров, шлангов).

Водитель должен осуществлять постоянный мониторинг тормозной системы, своевременно обнаруживать и ликвидировать недостатки, вовремя осуществляя необходимый ремонт.

Для этого не следует пренебрегать периодическим визуальным анализом узлов и агрегатов системы, непосредственно контактирующих с окружающей средой, на предмет механических повреждений и коррозии.

Контроль за уровнем тормозной жидкости в расширительном бачке облегчается наличием механического датчика и электрической (световой) сигнализации, расположенной на приборной панели (в виде лампы красного цвета с изображением восклицательного знака).

Колдун ВАЗ-2109: принцип работы и устройство

Регулятор тормозных усилий (а среди автолюбителей и владельцев ВАЗ-2109 – колдун) является одним из элементов тормозной системы в авто. Главная его задача – противодействовать заносу задней оси машины при торможениях. Современные автомобили такого элемента в системах уже давно не имеют. Эти функции в них выполняет система EBD. Но «девяток» еще очень много и их покупают молодые люди. Поэтому полезно знать, как работает это устройство и как его регулировать.

Устройство механизма

Колдун является предком современной системы АБС.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

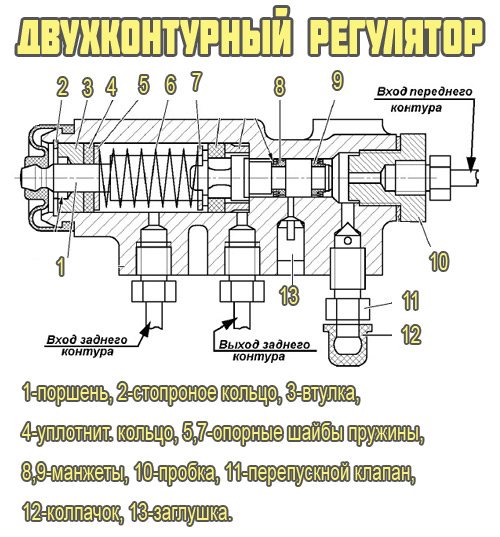

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Описание конструкции

Рабочая тормозная система — гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес 13 — дисковые, с однопоршневой плавающей скобой. В настоящее время выпускаются тормозные колодки с механическим (акустическим) или электрическим индикатором износа. На заводе автомобили комплектуются колодками без индикатора износа или с электрическим индикатором (если на автомобиле установлен блок контроля).

Тормозные механизмы задних колес 7 — барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый тормозной бачок 4 с датчиком недостаточного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие левый передний и правый задний тормозные механизмы, а тот, что ближе к заглушке, — правый передний и левый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр 20,64 мм). Уплотнительное кольцо низкого давления — с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель 5 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну, который, в свою очередь, закреплен на переднем щите кузова на четырех вварных шпильках. Усилитель — неразборной конструкции, при выходе из строя его заменяют. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем педаль тормоза и, удерживая ее нажатой, запускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед. Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны негерметичностью шланга подвода разрежения от впускного коллектора.

Где находится колдун

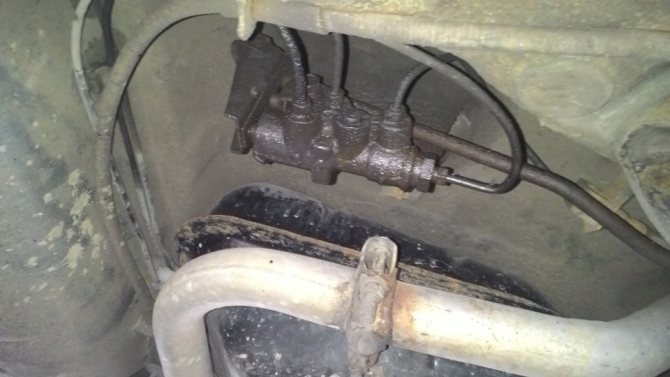

На ВАЗ-2109 колдун располагается в задней части снизу слева или справа. На автомобилях с АБС его можно не искать – он отсутствует в принципе. На классических моделях ВАЗах данный регулятор установлен справа в задней части кузова.

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Если говорить более простыми словами, то принцип работы колдуна ВАЗ-2109 следующий. Когда водитель резко нажимает на, задняя часть машины будет подниматься. Передняя, наоборот, опустится. Здесь колдун и начинает работать. Он не даст задней паре колес сразу тормозить.

Дело в том, что если колеса на задней оси начнут оттормаживаться вместе с передними, то есть огромная вероятность того, что машина пойдет в занос. В связи с этим задние тормоза начнут работать немного позже передних. Риск заноса снижается.

Без колдуна

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле в случае резкого торможения последовательно заклинятся обе пары колес.

А так ли нужен “колдун”

Если демонтировать регулятор из тормозной системы, может возникнуть достаточно неприятная ситуация:

1. Синхронное торможение всеми четырьмя колесами.
2. Последовательная блокировка колес: сначала задних, затем передних.
3. Занос автомобиля.
4. Риск дорожно-транспортного происшествия.

Выводы очевидны: регулятор тормозных усилий не рекомендуется исключать из тормозной системы.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 км/ч. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Регулятор давления тормозов ВАЗ-2109

Регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля.
Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам.

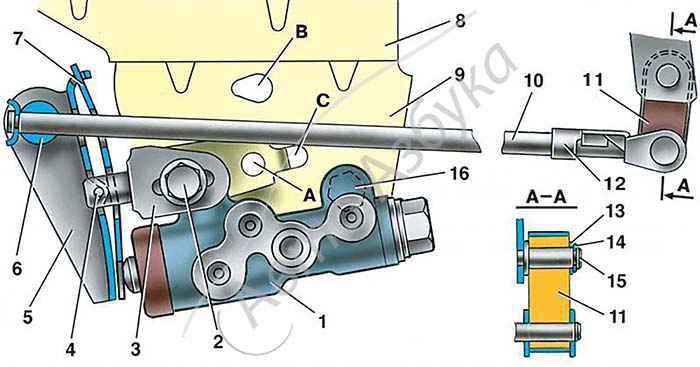

Регулятор давления 1 крепится к кронштейну 9 двумя болтами 2 и 16.

При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления.

На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5.

Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления, можно перемещать относительно регулятора давления.

Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора.

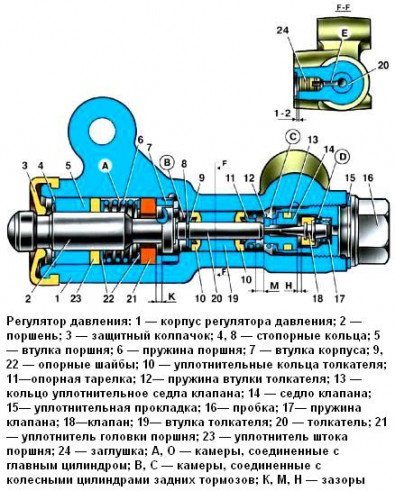

В регуляторе имеется четыре камеры: А и О соединяются с главным цилиндром, В — с правым, а С — с левым колесными цилиндрами задних тормозов.

В исходном положении педали тормоза поршень 2 поджат рычагом 5 через пластинчатую пружину 7 к толкателю 20, который под этим усилием поджимается к седлу 14 клапана 18.

При этом клапан 18 отжимается от седла и образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры А и О сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов.

При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются.

Когда зазор Н выберется полностью и клапан 18 изолирует камеру О от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем.

Теперь давление в камере С будет изменяться в зависимости от давления в камере В.

При дальнейшем увеличении усилия на педали тормоза давление в камерах О, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В, сдвигается в сторону пробки 16.

При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В.

Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21.

Зависимость между давлением в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 1) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 достигается при большем давлении в главном тормозном цилиндре.

Таким образом эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов правый передний — левый задний тормоза уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14.

Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7.

Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе.

Характер изменения давления на выходе регулятора такой же, как и при исправной системе.

При отказе контура тормозов ‘левый передний — правый задний тормоза давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса.

Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления.

Однако достигаемая величина давления достаточна для надежной работы заднего тормоза.

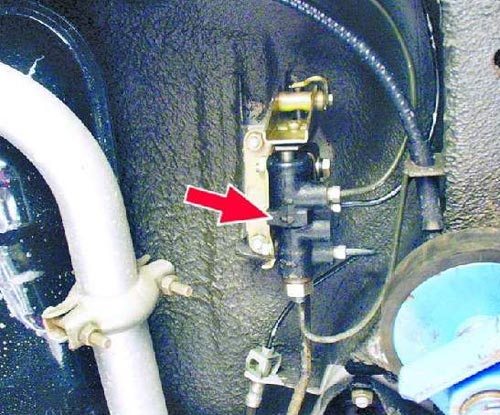

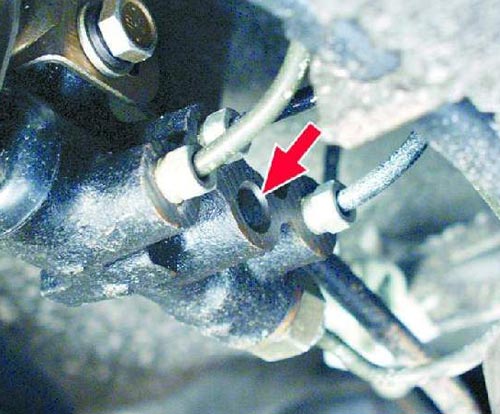

В корпусе 1 выполнено отверстие, закрытое заглушкой 24.

Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Проверка работы регулятора тормозов ВАЗ-2109

Периодичность– Через каждые 30 000 км пробега.

Установите автомобиль на подъемник, эстакаду или смотровую канаву.

Очистите регулятор давления от грязи.

Если регулятор давления правильно отрегулирован, при торможении на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних. Если задние колеса блокируются раньше передних или передние блокируются намного раньше задних, регулятор давления не отрегулирован либо неисправен. В этом случае рекомендуем обратиться на станцию технического обсуживания.

Проверьте, не подтекает ли из регулятора давления тормозная жидкость.

Проверьте – заглушка должна быть утоплена на 1-2 мм.

Покачайте серьгу. Люфта в соединениях серьги с упругим рычагом и кронштейном на балке задней подвески не должно быть.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

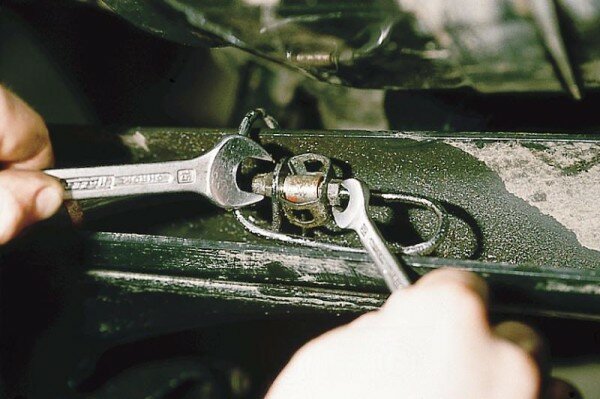

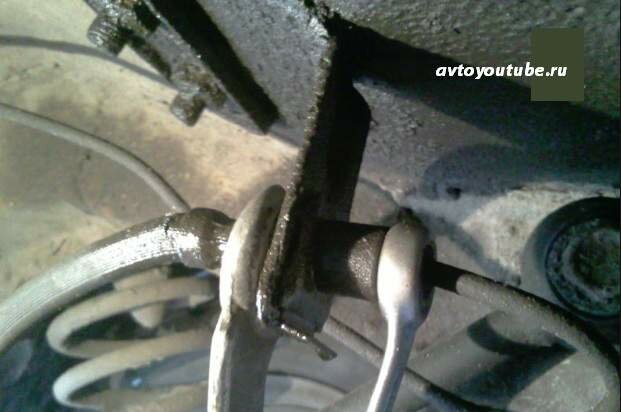

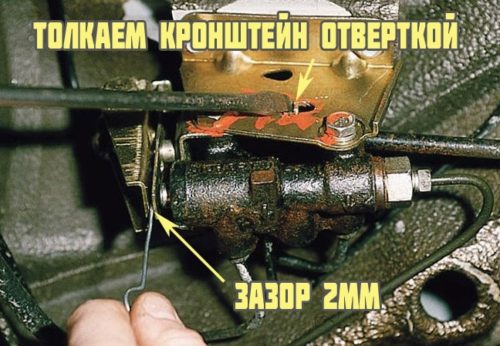

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Регулировка педали

После проведенного осмотра необходимо провести регулировку тормозной системы:

• Поднять капот.
• Отсоединить минусовую клемму с аккумулятора.
• Сдвинуть переднее водительское сидение от панели приборов до упора к задним пассажирским сидениям. Это необходимо сделать для незатруднительного доступа под рулевую колонку.
• Повесить приготовленный фонарь в салоне автомобиля, чтобы обеспечить достаточное освещение в месте проведения регулировки.

Примечание. Работы проводить аккуратно и последовательно.

• Нажать ладонью руки на педаль тормоза. Нажатие проводить без резких толчков.
• Другой свободной рукой надо попробовать установить пластину в промежуток от кронштейна педали до кнопки включателя.

В случае не входа пластинки или если обнаружен больший промежуток, более чем на 2 мм, надо провести следующие действия:

• Педаль держать рукою, не отпуская.
• Второй рукою, при помощи ключа, немного открутить по резьбе две гайки. Чтобы ослабить крепление включателя сигнальной лампочки тормоза.

Перемещать его аккуратно, чтобы добиться необходимого пространства между ним и тормозной педалью:

Примечание: расстояние должно быть не более 5 мм.

• Закрутить сначала одну гайку, затем второй затянуть.
• Руку убрать с педали.
• Проверить проделанные операции.
• Буфер включателя упирается в кронштейн тормозной педали, регулировка считается законченной.

Как проверить и отрегулировать

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка смещают деталь в сторону.

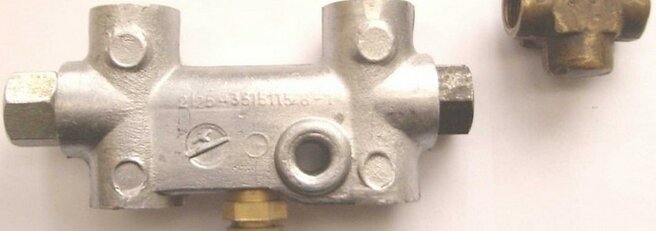

Замена колдуна на тройник

Не секрет, что надежность регулятора тормозных сил оставляет желать лучшего, вызывает немало нареканий у автовладельцев, и многие мечтают от него избавиться. Самые рисковые и уверенные в себе водители устанавливают тройник. Вы его видите на снимке. Это устройство проще колдуна, меньше вероятность, что он потечет. Однако, распределение тормозных усилий не происходит, и торможение задних и передних колес происходит одновременно.

Плюсы и минусы установки тройника

Вы, конечно можете воспользоваться, данной схемой и «модернизировать» тормозную систему в автомобиле, но гораздо безопаснее будет следить за состоянием этой системы и в частности, колдуна, почаще проводить профилактическую чистку этого устройства. Тогда он будет дольше служить.

Существует мнение, что тройник устанавливается не вместо колдуна, а после него, и тогда это устройство будет подстраховывать регулятор усилий.

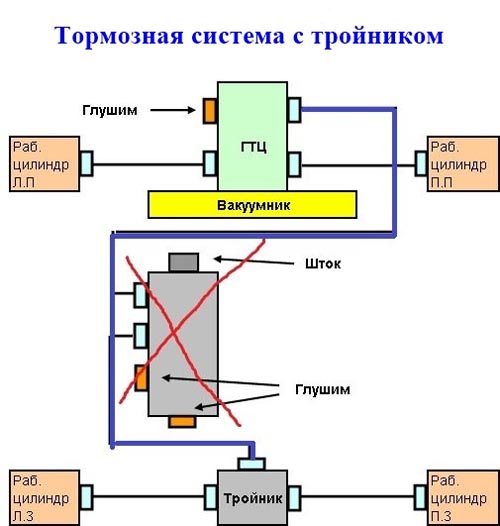

Как установить тройник вместо колдуна

В случае ВАЗ 2106-07 можно просто удалить регулятор, тройник уже установлен в системе, просто к нему подводится магистраль от ГТЦ.

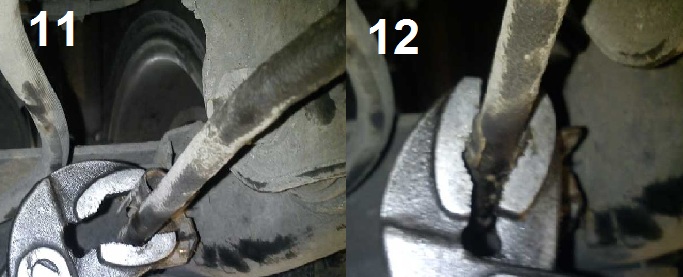

1. Специальным ключом на «10» откручиваем штуцера тормозных трубок от механизма.

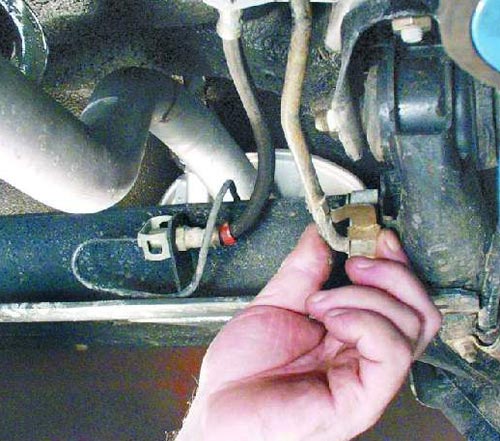

2. Откручиваем от заднего тормозного шланга трубку, идущую от регулятора тормозов.

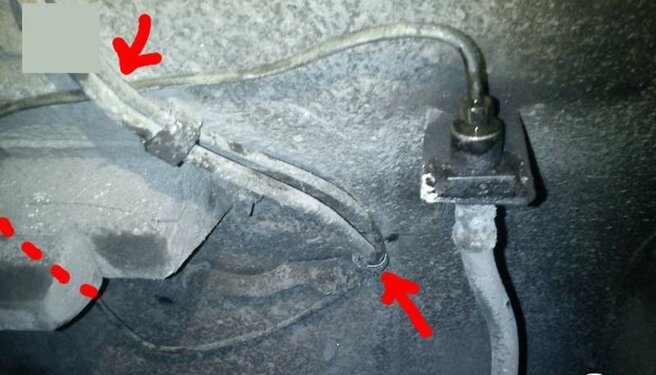

Отсоединяем трубку колдуна от заднего тормозного шланга

1. Отсоединяем рычаг управления от моста и кузова. Вынимаем регулятор в сборе с тягой и выкидываем его.
2. Тормозную трубку от главного тормозного цилиндра аккуратно изгибаем, чтобы уменьшить ее длину. Она не должна болтаться под днищем автомобиля. Соединяем ее с тормозным шлангом задних тормозов.

выгибаем тормозную трубку от главного цилиндра к заднему тормозному шлангу

Теперь все усилие от главного идет через тройник на оба задних тормозных цилиндра. Поэтому замедление будет происходить двумя колесами одновременно с передними.

Стоит ли убирать распределитель тормозных усилий (колдун) в ВАЗ-2108, 2109 и 21099

В качестве аргумента в пользу удаления так называемого «колдуна» часто приводят упрощение тормозной системы, чтобы сделать ее «как у иномарок». Однако при штатном главном тормозном цилиндре упростить систему, не нарушив ее работы невозможно. Дело в том, что регулятор тормозных усилий есть в любом автомобиле, разница только в том, что в ряде иностранных автомобилей он встроен в главный тормозной цилиндр.

Основная функция регулятора тормозных усилий («колдуна») в распределении передаваемого на тормоза усилия в пропорции примерно 70/30 процентов на переднюю и заднюю ось. Если регулятор удалить, все тормоза будут работать с одинаковым усилием. Отрицательный эффект отлично заметен на скользкой дороге – например, на льду. Автомобиль будет тормозить неадекватно, возможен занос.

Поскольку работа регулятора зависит от интенсивности торможения, он конструктивно связан с кузовом автомобиля, и сила его работы зависит от наклона кузова вперед. При плохой регулировке на задние тормоза будет передаваться слишком мало усилия или, наоборот, слишком много. Это можно устранить регулировкой (при необходимости, с заменой регулятора), но удалять его из системы небезопасно.

Разборка регулятора давления тормозов

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

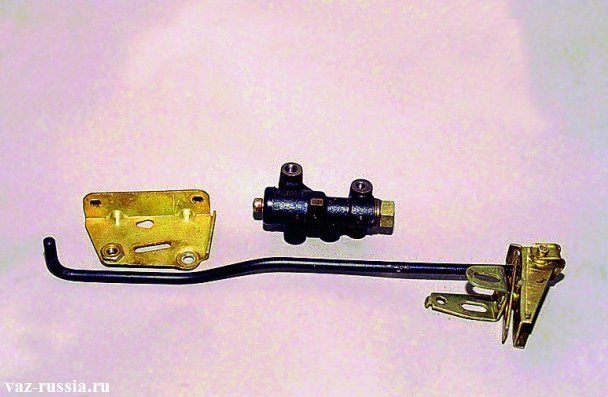

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание!

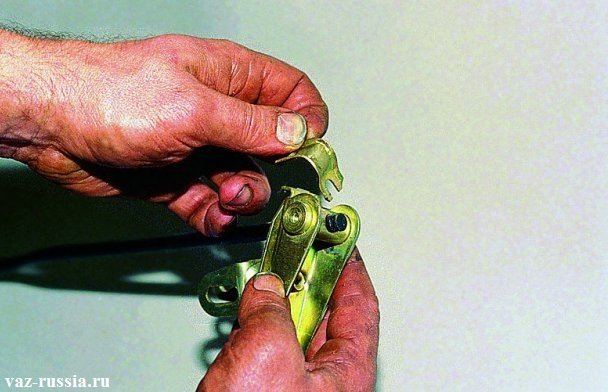

После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

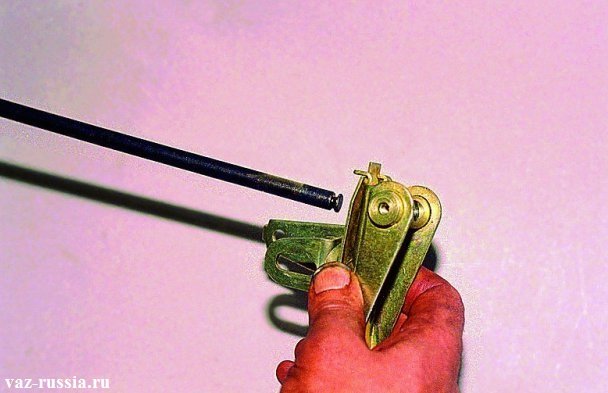

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик:
Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Замена регулятора давления тормозов

Примечание!
Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие:
1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

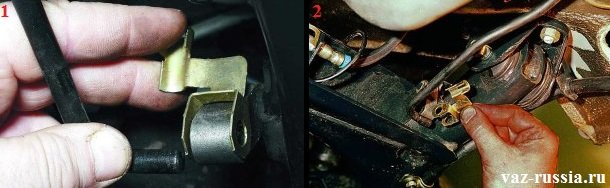

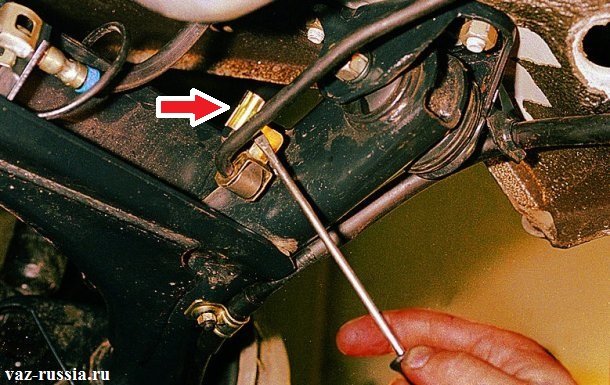

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

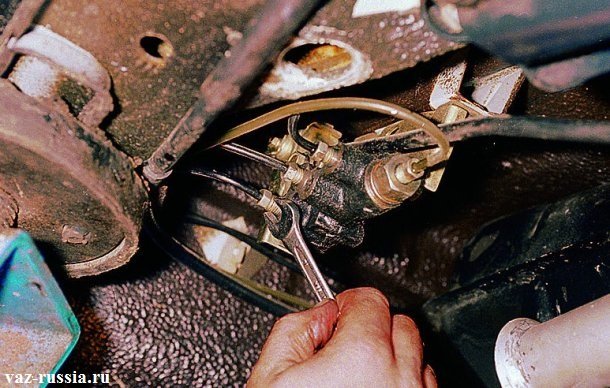

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание!
Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

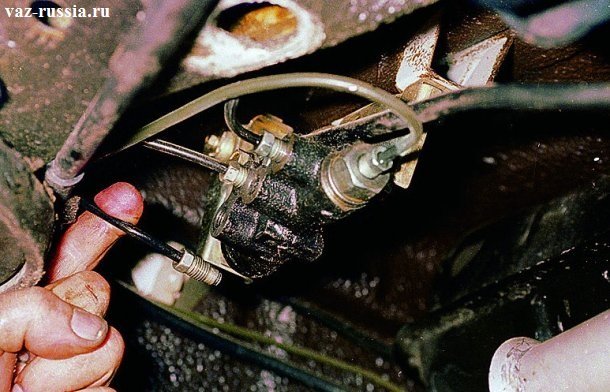

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание!
Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном:

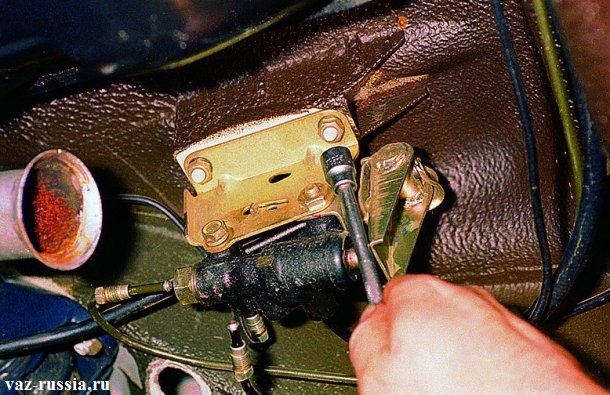

1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна:

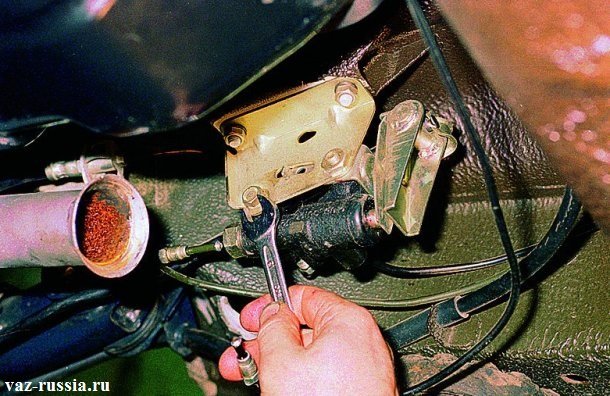

1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка:
1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание!
Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! И в завершение произведите регулировку привода регулятора!

Проверка регулятора давления тормозов на закисание :

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

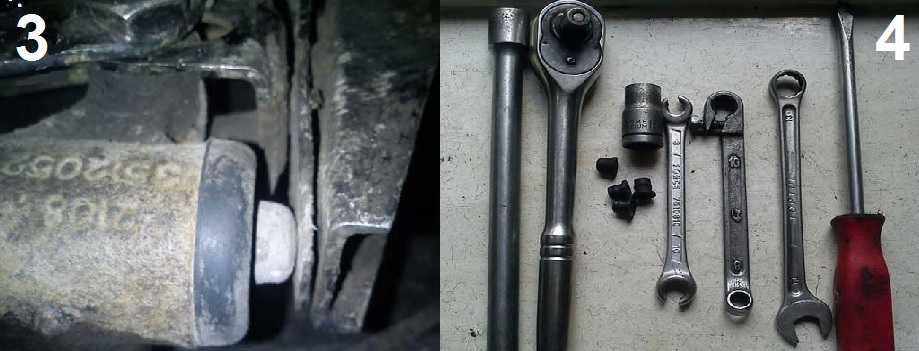

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Инструмент для замены регулятора давления задних тормозов (фото 4)

• Ключи для штуцеров тормозных трубок на 10;
• Торцевой и накидной ключи на 13;
• Монтажная лопатка;
• Отвертка;
• Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
• Щуп;
• Металлическая пластина толщиной 2 мм;
• Сверло;
• Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобиле Ваз-2109: фото

1. Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
2. Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

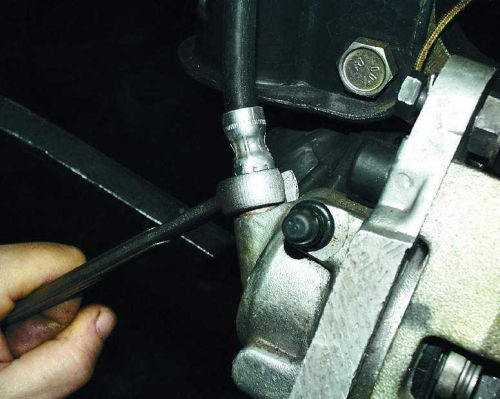

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобиле Ваз-2109: фото

1. Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
2. Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

Заключение

Итак, мы выяснили, что собой представляет колдун и для чего он нужен на автомобиле ВАЗ-2109. Как видите, наличие данного элемента способствует увеличению безопасности движения авто.
