Втулки стабилизатора Рено Дастер: выбираем и меняем

Что такое втулки и где они расположены

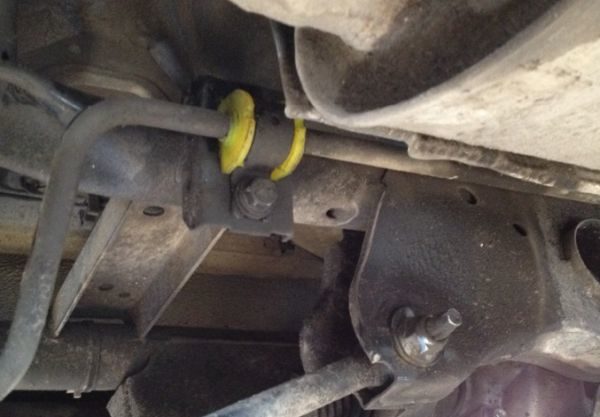

В конструкции подвесок Renault Duster предусмотрены стабилизаторы поперечной устойчивости, которые крепятся к нижней части кузова через специальные эластичные подушки, прижатые стальными скобами. Втулки изготавливают из морозоустойчивой резины или полиуретана, которые обладают повышенной механической прочностью и упругостью.

Благодаря использованию дополнительных эластичных элементов снижается шум при движении автомобиля и обеспечивается точное позиционирование штанги стабилизатора относительно подвижных элементов подвески.

Втулки стабилизатора необходимо менять в зависимости от износа. Как правило замена требуется каждые 30 тыс км пробега. Определить необходимости замены втулок можно либо при визуальном осмотре, либо по характерным признакам при движении автомобиля. Замена втулок стабилизатора это процесс несложный, с помощью нашей инструкции вы вполне сможете произвести замену самостоятельно.

Виды деталей

Втулки – это изделия из резины, изготовленные способом литья, часто покрыты специальным защитным напылением. Значение диаметра их отверстия зависит от толщины стабилизатора автомобиля Renault Duster, а внешний вид и расположение прорези на корпусе – от конструкции подвески. Детали могут быть оснащены:

• приливом – небольшим выступом по центру плоской поверхности;
• канавкой, проходящей вдоль округлой части;
• металлической пластиной;
• дополнительными выступами в форме бугорков;
• тканевой вставкой по стенкам отверстия;
• защитными пыльниками;
• кромками пылезащитного уплотнения.

Все эти дополнения предназначены для защиты от воздействия окружающей среды и усиления корпуса детали – обеспечения дополнительного буфера между кузовом Renault Duster, стабилизатором и скобой крепления, – тем самым увеличивается срок до замены втулок поперечной устойчивости.

В некоторых моделях машин автопроизводитель вулканизирует втулки к стабилизатору, тем самым создавая неразборное соединение. В этом случае вся конструкция подлежит замене целиком. При заводской сборке автомобиля Renault Duster устанавливают только запчасти из резины. В процессе эксплуатации автовладелец может сам принять решение о применении на переднем и заднем стабилизаторе усиленных деталей из полиуретана. Они отличаются повышенной износостойкостью: не плавятся под воздействием бензина или масла, устойчивы к истиранию при попадании на них грязи и деформации от повышенных нагрузок. Полиуретановые запчасти стоят дороже. Усиленные элементы актуальны, если машина эксплуатируется, например, на бездорожье, в противном случае в переплате нет особой необходимости, ведь качественные резиновые запчасти прекрасно справятся с нагрузками.

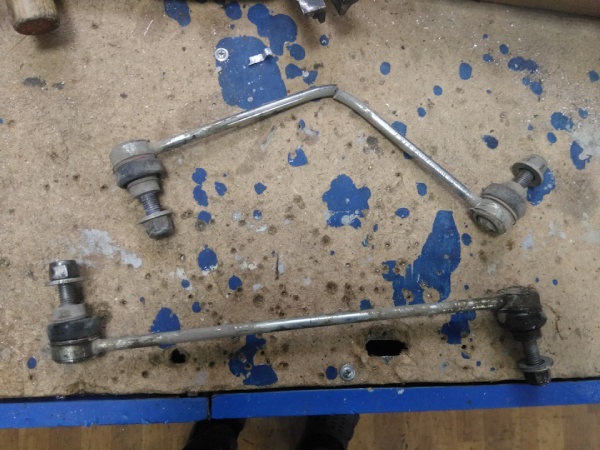

Признаки поломки

Стойки стабилизатора

И стойки и втулки стабилизатора Renault Duster имеют схожие признаки, по которым можно определить их выход из строя. Вот несколько очевидных сигналов для водителя, что детали пора менять:

• Сначала в подвеске кроссовера в движении появится посторонний шум и стук. Это первый звоночек о том, что не всё в порядке. Похожие звуки издают неисправные амортизаторы, но отличие в том, что стуки в подвеске будут слышны не только при езде по неровному асфальту, но и во время поворотов. Чем меньше радиус поворота, тем отчётливей стук, при этом качество асфальтного покрытия роли не играет.
• Со временем при дальнейшем использовании звуки в подвеске будут прогрессировать. Увеличившаяся деформация конструкции, возникающая из-за трещин на втулках или повреждённых стоек Рено Дастер, приведёт к тому, что шум станет слышен постоянно даже при небольшой раскачке подвески.
• При дальнейшем игнорировании проблемы появятся чувствительные крены и раскачивание машины в поворотах и во время торможения.
• Одновременно с этим иногда может начать люфтить рулевое колесо.

Если вовремя не принять меры к замене вышедших из строя деталей, то управляемость даже на прямой сильно снизится.

При любом даже несущественном манёвре автомобиль будет раскачиваться и рыскать в стороны.

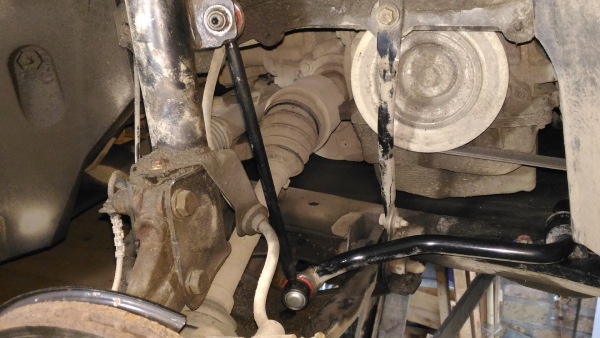

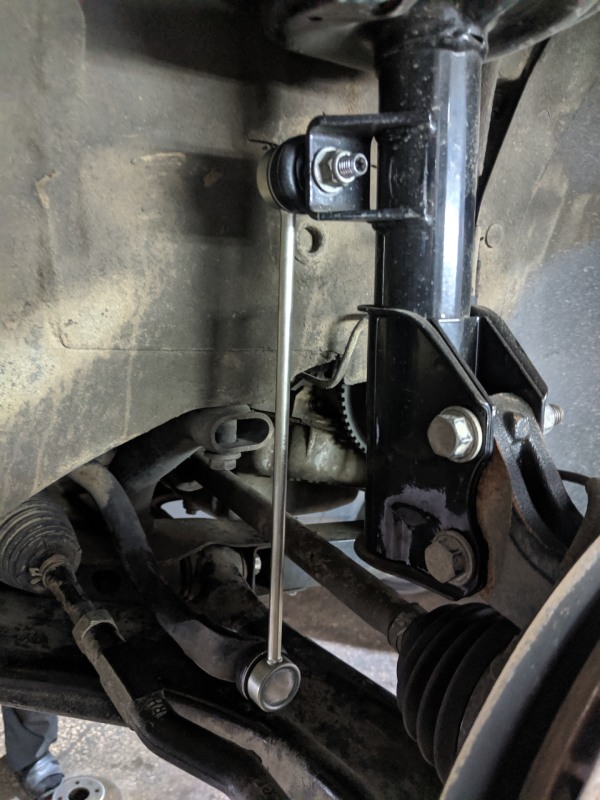

Диагностика стоек и втулок стабилизатора

Периодически проверяйте, в каком состоянии находятся стойки стабилизатора Дастер. Делать это необходимо при ежегодном плановом техническом обслуживании или при возникновении признаков их поломки. Наиболее точно состояние детали могут определить автомеханики на сервисном центре, но это можно сделать своими силами. Для самостоятельной экспресс-диагностики, позволяющей понять, нуждается ли деталь в ремонте или замене не потребуется никакого инструмента и много времени. Проверка стоек на Renault Duster:

• Установите автомобиль на ровную поверхность, так чтобы ничего не мешало получить доступ к колёсной нише.
• Прокрутите руль до упора в нужную сторону, так у вас будет достаточно места, чтобы дотянуться рукой до нужной детали.
• Просунув руку в колёсную нишу, возьмитесь за «солдатик» в средней его части и с усилием покачайте в разные стороны.
• Ощутили явный люфт, необходима замена.

Стойка стабилизатора

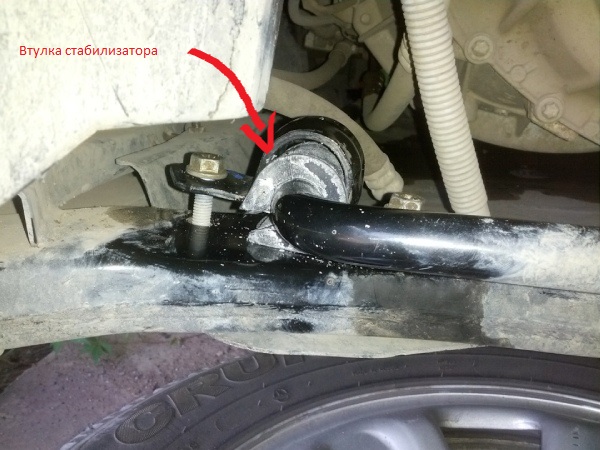

При том же ежегодном техническом обслуживании Рено Дастер полезно проверить заодно и втулки стабилизатора. Но для этого понадобится загнать автомобиль на яму в гараже или эстакаду. Некоторые автолюбители для этой цели используют обычный домкрат, но делать этого не стоит. Во время диагностики втулок вам придётся приложить к стабилизатору большое физическое воздействие. Установленный на домкрат автомобиль при этом может утратить устойчивость и рухнуть прямо на вас. Чтобы оградить себя от серьёзных травм или в худшем случае от летального исхода проводите подобные операции только на яме или эстакаде.

Проверка втулок стабилизатора на Рено Дастер происходит так:

• Загоните кроссовер на эстакаду или установите его над ямой в гараже.
• Осмотрите резинки на предмет трещин и повреждений, если они есть – деталь пора менять.
• Возьмитесь за стабилизатор и с силой подёргайте его из стороны в сторону. Если при этом послышится скрип и посторонние шумы, то отправляйтесь в магазин за новыми деталями.

Почему скрипят втулки стабилизатора на Дастере

Поскольку стабилизатор поперечной устойчивости может функционировать только при наличии двух прочных опор в центре и двух опор по краям (две втулки + два сферических конца стоек стабилизатора), износ любой из точек крепления означает нарушение стабилизации подвески функции. И спереди, и сзади.

«Торсион стабилизатора скручивается в определенном диапазоне длин, ограниченном втулками. Поэтому при его ношении параметры торсиона меняются, что сказывается на устойчивости автомобиля».

Скрип втулок зависит от точности, с которой производитель втулок определил внутренний и внешний диаметры с учетом номинального усилия зажимов. Если торсион свободно перемещается в ступице, стабилизатор работать не будет. То же самое происходит при защемлении торсиона. В этих случаях слышен неприятный писк, что означает, что торсион вращается в ступице и не рассчитывает диапазон движения за счет корпуса ступицы.

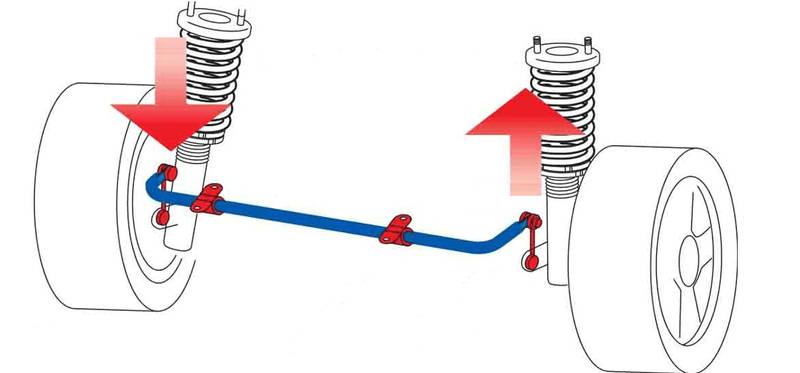

Схема стабилизатора: при наклоне кузова на колеса действует сила тяги стабилизатора

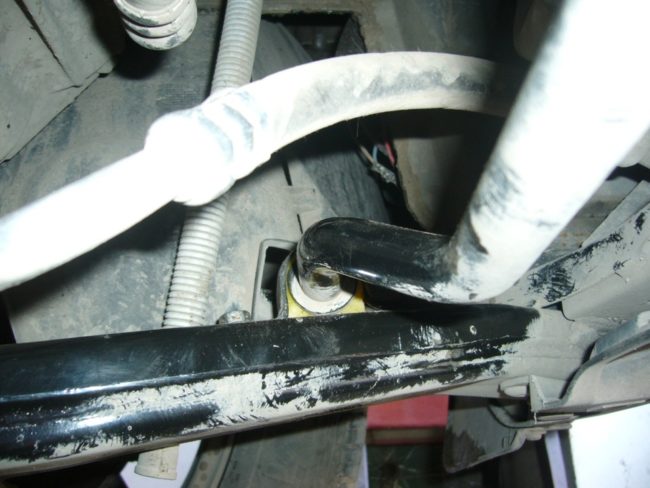

Поэтому очень важно выбирать такие втулки, которые точно соответствуют габаритам оригинальных, а материал изготовления должен иметь такую ​​же жесткость и плотность. Поэтому жесткие капролоновые и полиуретановые втулки больше портят подвеску, чем помогают, несмотря на немного больший ресурс.

Втулка стабилизатора Рено Дастер: выбираем и меняем

Рено Дастер — городской кроссовер, способный успешно преодолевать бездорожье. Однако при движении по пересеченной местности кузов подвергается сильным нагрузкам, а водитель и пассажиры — сильному качению и вибрациям. Для противодействия таким обстоятельствам используется втулка стабилизатора Renault Duster. Эти детали имеют небольшие размеры, но обеспечивают необходимый уровень комфорта в салоне при движении по бездорожью.

Артикулы

Оригинальная втулка переднего стабилизатора Рено Дастер продается с артикулом RENAULT 8200-8525-50. Аналоги расположены от дешевых к дорогим:

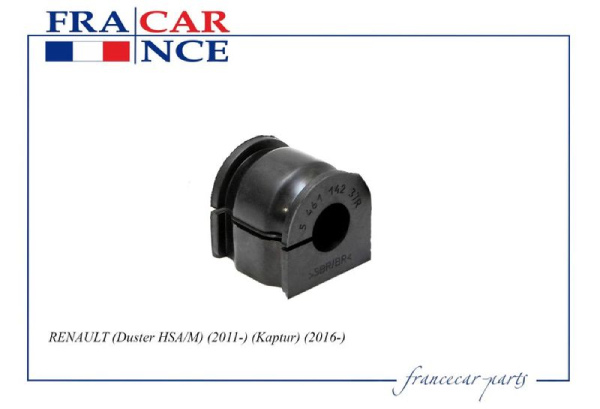

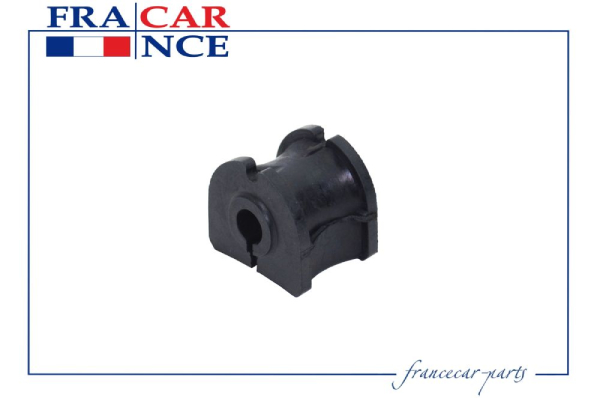

FRANCECAR FCR-211161

• FRANCECAR FCR-211161
• MILES DB-16034
• SASIC 304026
• ROSTECO 20420, 20481 (полиуретановая)
• FEBEST RNSBDUSTF
• VTULKA 250-1008 – полиуретановая

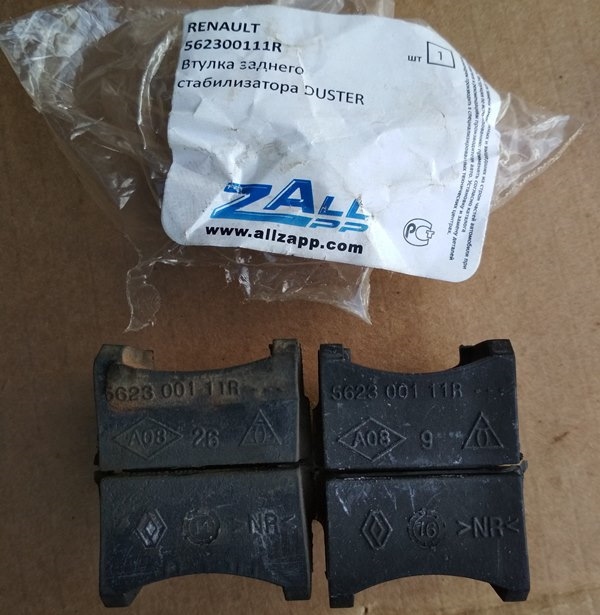

Втулки стабилизатора задние Рено Дастер 4х4 артикул — RENAULT 5623-00111R.

Оригинал: RENAULT 5623-00111R

Список аналоговых запчастей приведен от дешевых к дорогим:

Хороший аналог: FRANCECAR FCR-20V045

• QUARTZ QZ-5623-00111-R
• FRANCECAR FCR-20V045
• SASIC 230-4046
• ASAM 32798
• ROSTECO 20482
• ТОЧКА ОПОРЫ 130-13220 полиуретановая
• FEBI 47385.

Отличный аналог: FEBI 47385

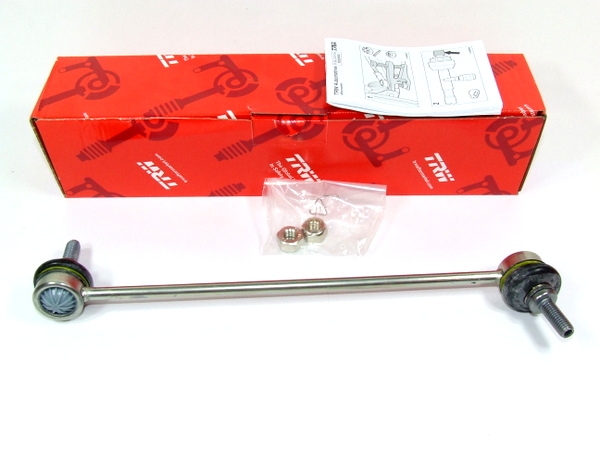

Передние и задние левые и правые стойки стабилизатора Duster 4×4 одинаковые и продаются под артикулами — 551103022r, 8200814411. Аналоги:

Оригинал: 551103022 R

• DELTA 1R-1904
• QUARTZ QZ-0814411
• FENOX LS-11102
• NK 5113904
• SASIC 2304011
• ASAM 30473
• TRW/LUCAS JTS-550.

Хороший аналог: TRW/LUCAS JTS-550

Самостоятельная замена

Для самостоятельного обслуживания требуется ровная площадка или гаражный бокс. Автомобиль фиксируется на месте стояночным тормозом и дополнительными приспособлениями, подложенными под задние или передние колеса. При выполнении обслуживания следует помнить, что полностью затягивать болты подушек можно только на загруженной подвеске. В противном случае в штанге возникают напряжения, способные сорвать часть материала втулки.

Перечень необходимого инструментария

Для замены потребуются:

• рожковый ключ на «24» для выкручивания подрамного болта;
• ключи на «15» и «17»;
• ключ на «10» для выкручивания креплений защиты двигателя;
• ключ на «13» для выкручивания фиксирующих болтов;
• хомуты на «20», предназначенные для крепления стабилизаторов (старые хомуты также необходимо заменить).

Вследствие того что компоненты подвески постоянно контактируют с влагой, на металлических болтах со временем образуется ржавчина. Чтобы облегчить процесс замены, рекомендуется запастись смазкой из графита и WD-40.

Пошаговая замена

1. Подомкрачиваем автомобиль и снимаем колесо.

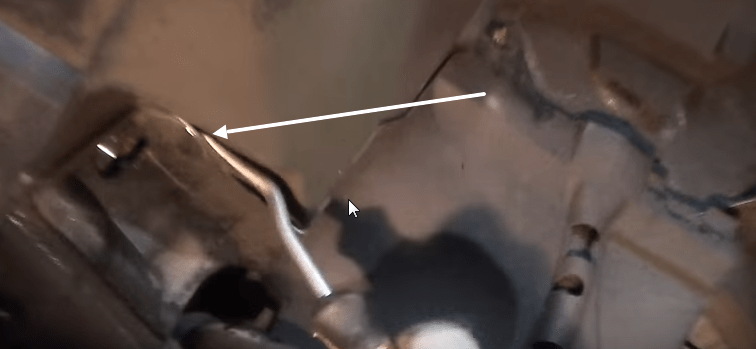

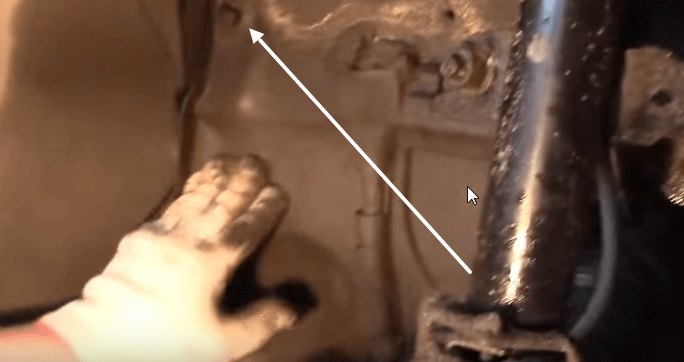

2. Демонтируем боковую защиту. Откручиваем пластиковую гайку и подковыриваем одну клипсу снизу.

Гайка пластиковая откручивается от руки, а клипса просто сдергивается вниз с помощью пластиковой лопатки.

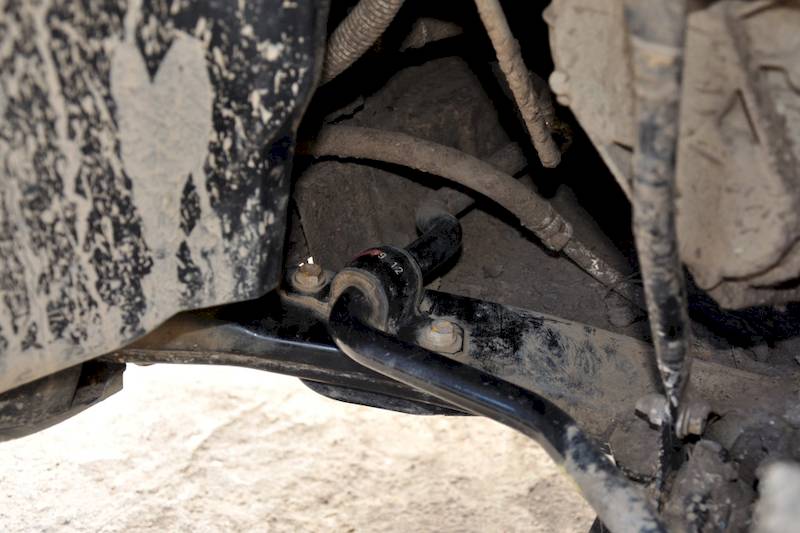

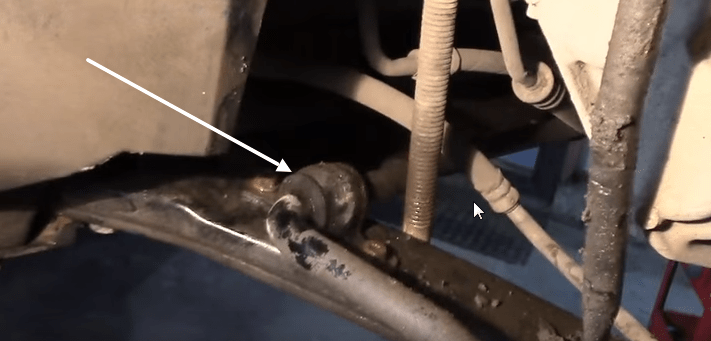

3. После откручивания гайки и демонтажа клипсы, снимаем боковую защиту и получаем доступ к креплению втулки переднего стабилизатора.

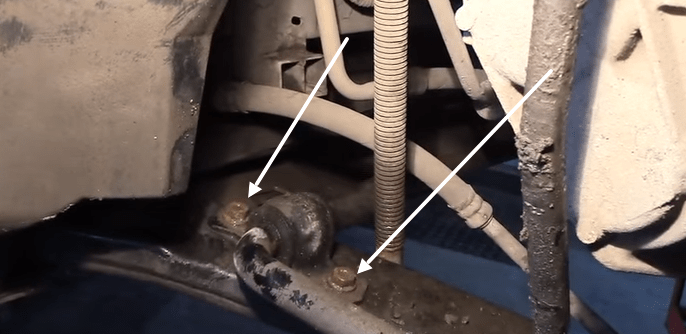

4. С помощью ключа на тринадцать откручиваем два болта крепления втулки.

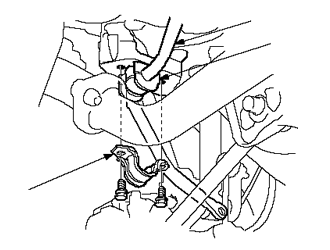

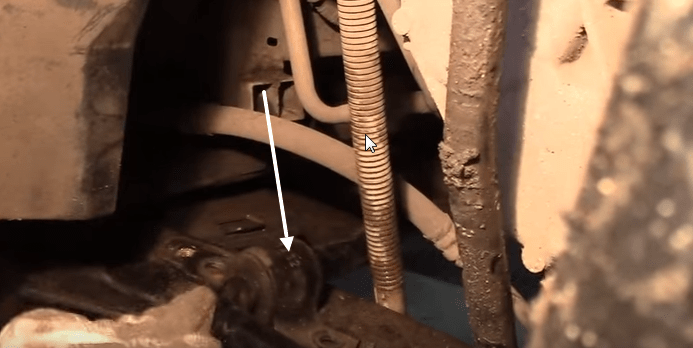

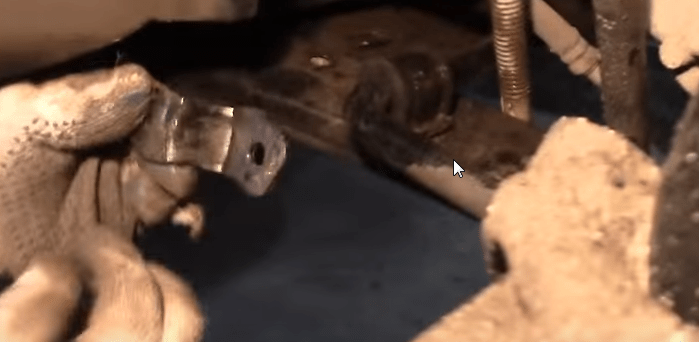

5. После откручивания болтов смещаем немного стабилизатор вперед и снимаем скобу крепления.

6. Снимаем изношенную втулку.

7. Очищаем скобу крепления втулки, сам стабилизатор, а так же то место на подрамнике где становиться втулка.

Сразу пройдите все металлической щеткой, а после можно воспользоваться очистителем в баллончике или протереть тряпкой смоченной в бензине.

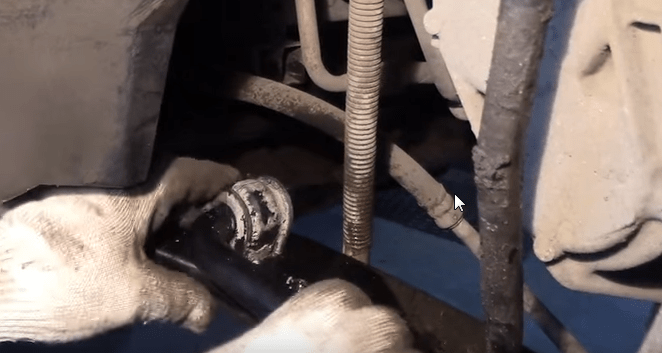

8. Одеваем новую втулку на стабилизатор.

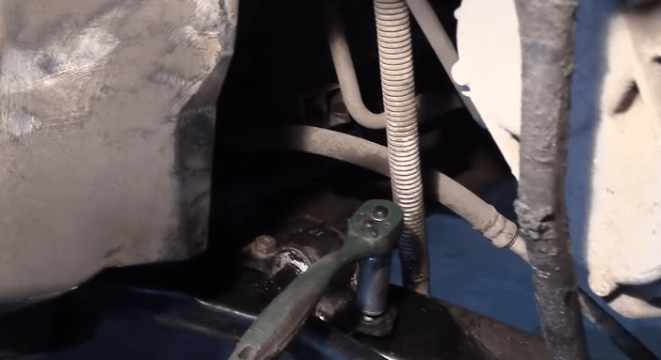

9. Одеваем скобу и закручиваем два болта крепления.

Болты затягиваем равномерно.

10. Устанавливаем боковую защиту и колесо.

Рекомендации к проверке и возможной замены

25-30 тысяч километров — дольше по нашим дорогам втулки не живут

Однако, чтобы не допускать подобных поломок и не проводить ремонт в экстренном темпе можно заменять втулки по прохождении определенного километража. Для Рено Дастер таким километражам будет 25-30 тысяч километров. Да, при этом пробеге втулки не будут повреждены, но их замена значительно улучшит работу стабилизатора и не приведет к непоправимым последствиям.

Видео инструкция по замене втулок

Заключение

Из всего вышеперечисленного видно, что передние и задние стойки стабилизатора Рено Дастер можно легко и быстро поменять своими руками. Так же просто произвести замену втулок стабилизатора поперечной устойчивости. Рено Дастер – часто встречается на наших дорогах, необходимые запчасти можно купить практически в любом магазине.

Подбирайте новые запчасти в зависимости от позиции, указанной производителем.
