Схема проводки ВАЗ 2114: распиновки с описанием

Схема проводки ваз 2114

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Звуковой сигнал и реле его включения.

Дополнительные возможности новой электросистемы Схема претерпела изменения не только в конструктивном плане, для обеспечения работы новых названных ранее элементов, но и для возможности установки дополнительного оборудования, о которой даже не догадывались владельцы первых Датчик ставится в обратном порядке см. F4 20A — Элемент обогрева заднего стекла.

Ремонт будет нецелесообразен, если износился привод направляющей иглы. Годы производства —г. Реле включения электроподъемников.

Добавился жгут проводов для подключения к электронному коммутатору. Годы производства —г.
Информация предназначена для самостоятельного ремонта авто. Моторедуктор и реле включения очистителя ветрового стекла. Немного сложнее осуществляется ремонт на форсированном, 1,6-литровом моторе: Сначала нужно снять защитный кожух и ослабить хомут, крепящий патрубок воздушного фильтра. Клапан включения омывателей фар.

Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов

Условная нумерация штекеров в колодках

Вторые концы белых кабелей в жгуте электропроводки приборной панели сведены в одну точку. К ней подключен выключатель осветителей приборов (за исключением кабеля белого цвета, подключенного к штекеру «4» колодки «Х2» монтажного блока (28) и к блоку индикации бортовой системы контроля (83). Вторые концы кабелей черного цвета также сведены в точки, которые соединены с массой.

Вторые концы кабелей желтого цвета с полоской голубого цвета сведены в точку, которая соединена со штекером «4» колодки «Х1» монтажного блока автомобиля ВАЗ 2114. Вторые концы кабелей белого цвета с полосками красного цвета сведены в тому, которая соединена со штекером «10» колодки «Х4» монтажного блока автомобиля ВАЗ 2114. Вторые концы кабелей оранжевого цвета сведены в точку, которая подключена к штекеру «3» колодки «Х4» монтажного блока автомобиля ВАЗ 2114.

Общая схема электрооборудования ВАЗ 2113, 2114, 2115

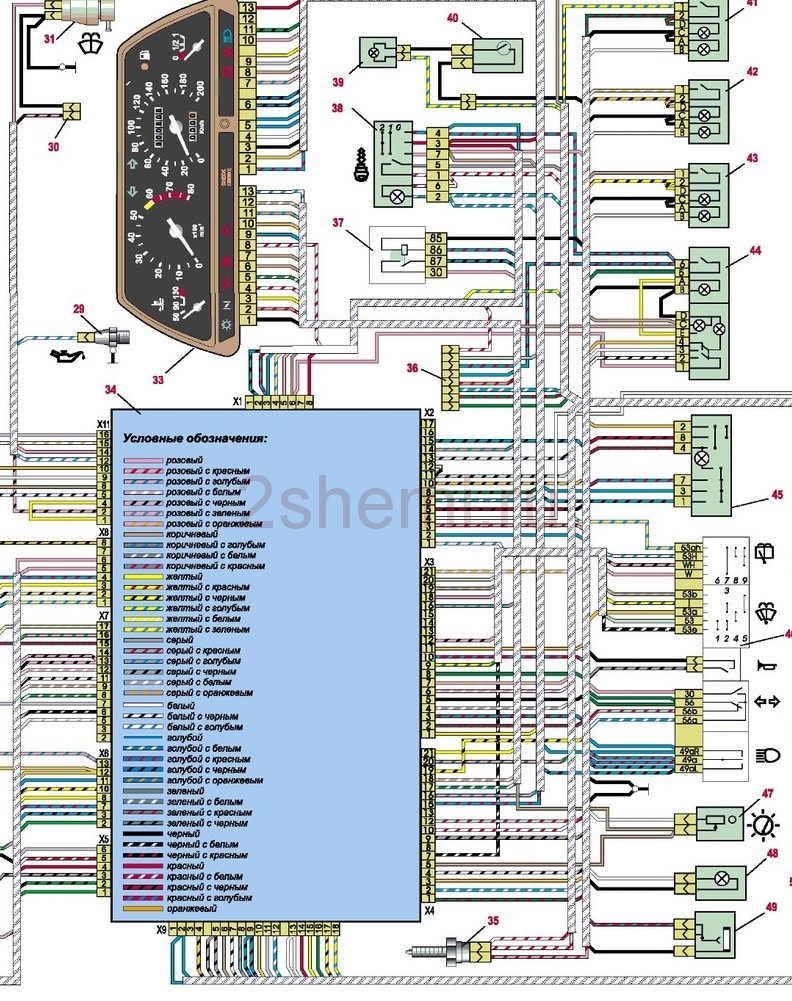

Общая схема электрооборудования ВАЗ 2114 инжектор

• 1. — выключатель обогрева заднего стекла;
  2. — выключатель задних противотуманных фонарей;
  3. — переключатель света фар и указателей поворота;
  4. — монтажный блок;
  5. — переключатель стеклоочестителей;
  6. — выключатель противотуманных фар;
  7. — блок индикации бортовой системы контроля;
  8. — колодка жгута панели приборов к жгуту дополнительному;
  9. — комбинация приборов;
  10. — колодка жгута панели приборов к жгуту борткомпьютера;
  11. — колодка жгута панели приборов к жгуту системы зажигания;
  12. — колодка жгута панели приборов к жгуту боковых дверей;
  13. — предохранитель 16 А;
  14. — предохранитель 16 А;
  15. — выключатель зажигания;
  16. — выключатель на освещения;
  17. — электродвигатель отопителя;
  18. — добавочное сопротивление электродвигателя отопителя;
  19. — реле разгрузки замка зажигания;
  20. — реле задних противотуманных огней;
  21. — реле стартера;
  22. — патрон подключения переносной лампы;
  23. — прикуриватель;
  24. — колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
  25. — осветитель;
  26. — осветитель;
  27. — осветитель;
  28. — переключатель отопителя;
  29. — регулятор освещения приборов с реостатом;
  30. — выключатель сигнала торможения;
  31. — выключатель звукового сигнала;
  32. — выключатель аварийной сигнализации;
  33. — лампа подсветки табло управления отопителем;
  34. — предохранитель 16 А;
  35. — реле обогрева сидений;

Ш1-Ш4 — разъёмы монтажного блока. Х1, Х2 — колодки жгута панели приборов к комбинации приборов. А — точка заземления жгута панели приборов.

Схема переднего жгута ВАЗ 2114 инжектор

Модуль зажигания ВАЗ состоит из двухискровой катушки и относится к блочному типу. Салон автомобиля ВАЗ стал более комфортабельным, появилась новая более удобная и совершенная панель приборов, имеющая более обтекаемую и эргономичную форму, кнопочные переключатели с подсветкой и контрольные лампы т. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля.

Подача горючего считается распределительной, потому что в каждый цилиндр бензин впрыскивается с помощью определенной форсунки.

Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая — на 2-й и 3-й цилиндры.

Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент.

Удачи на дорогах! Схема подключения инжектора Рассказать словами распиновку проводов подключения инжектора к системе зажигания достаточно сложно, поэтому стоит обратить внимание на схему, которая приведена ниже.

Исходя из места нахождения штока, будет меняться и объем воздуха, который поступает сквозь калибровочное отверстие. Предусмотрена возможность подключения противотуманных фар.

Отбрасываем провода, ведущие к датчику.
Раскидываем провода зажигания

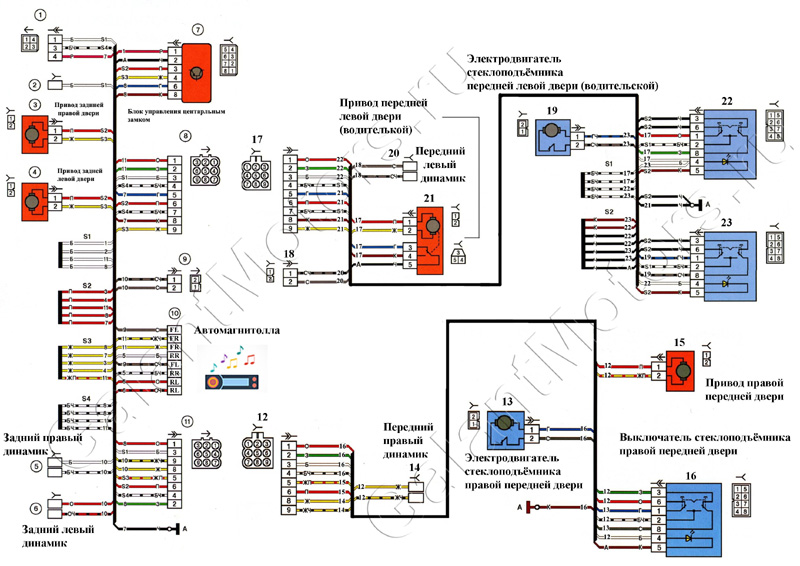

Схема боковых жгутов ВАЗ 2114 инжектор

• 1. — колодка жгута проводов боковых дверей к жгуту панели приборов;
  2. — колодка жгута проводов боковых дверей к жгуту обогрева сидений;
  3. — электроблокиратор правой задней двери;
  4. — электроблокиратор левой задней двери;
  5. — колодки жгута к громкоговорителю заднему правому;
  6. — колодки жгута к громкоговорителю заднему левому;
  7. — блок управления блокировками дверей;
  8. — колодки жгута проводов боковых дверей к жгуту дополнительному левому;
  9. — колодки жгута проводов боковых дверей к жгуту дополнительному левому;
  10. — выводы жгута проводов боковых дверей к автомагнитолле;
  11. — колодка жгута проводов боковых дверей к жгуту дополнительному правому;
  12. — колодка жгута проводов дополнительного правого к жгуту боковых дверей;
  13. — электродвигатель стеклоподъёмника;
  14. — колодки жгута к громкоговорителю переднему правому;
  15. — электроблокиратор правой передней двери;
  16. — выключатель стеклоподъёмника;
  17. — колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;
  18. — колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;
  19. — электродвигатель стеклоподъёмника водительской двери;
  20. — колодки жгута к громкоговорителю переднему левому;
  21. — электроблокиратор правой передней двери;
  22. — выключатель стеклоподъёмника водительскойдвери;
  23. — выключатель стеклоподъёмника (блокировка);

А1 — точки заземления жгута проводов.

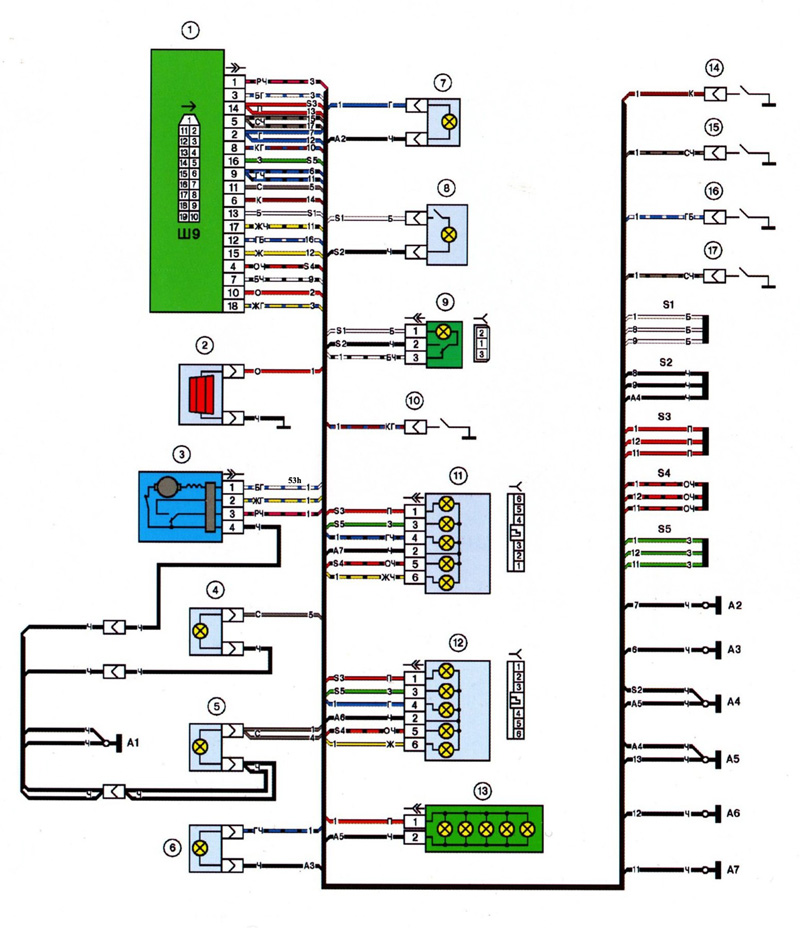

Схема заднего жгута проводов ВАЗ 2114 инжектор

• 1. — монтажный блок;
  2. — элемент обогрева заднего стекла;
  3. — моторедуктор очистителя заднего стекла;
  4. — фонарь освещения номерного знака;
  5. — фонарь освещения номерного знака;
  6. — боковой указатель поворота левый;
  7. — боковой указатель поворота правый;
  8. — плафон индивидуального освещения;
  9. — плафон освещения салона;
  10. — датчик ручного тормоза;
  11. — фонарь левый;
  12. — фонарь правый;
  13. — дополнительный сигнал торможения;
  14. — выключатель плафона освещения салона;
  15. — выключатель плафона освещения салона;
  16. — выключатель плафона освещения салона;
  17. — выключатель плафона освещения салона;

Ш9 — разъём монтажного блока. А1 — точка заземления жгута корпуса фонарей освещения номерного знака. А2 — А7 — точки заземления жгута проводов заднего.

Общая схема электрооборудования ВАЗ 2114 карбюратор

1 – блок-фара;
2 – звуковой сигнал;
3 – выключатель подкапотной лампы;
4 – электродвигатель вентилятора системы охлаждения двигателя;
5 – датчик включения электродвигателя вентилятора;
6* – наконечники проводов, подключавшиеся к датчику 5 при установке монтажного блока типа 17.3722;
7 – разъем для подключения к датчикам износа колодок передних тормозов;
8 – датчик уровня омывающей жидкости;
9* – наконечники проводов для подключения к электромагнитному клапану омыва заднего стекла;
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя ветрового стекла;
12 – датчик контрольной лампы давления масла;
13 – концевой выключатель карбюратора;
14 – электромагнитный клапан карбюратора;
15 – датчик уровня масла;
16 – генератор 9402.3701;
17 – свечи зажигания;
18 – подкапотная лампа;
19 – датчик-распределитель зажигания;
20 – блок управления электромагнитным клапаном карбюратора;
21 – моторедуктор очистителя ветрового стекла;
22 – катушка зажигания;
23 – стартер;
24 – коммутатор;
25 – реле включения стартера;
26 – датчик указателя температуры охлаждающей жидкости;
27 – датчик скорости автомобиля;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31* – наконечник провода, присоединявшегося к датчику 30 на автомобилях с панелью приборов типа 2108 или 21083;
32 – датчик уровня охлаждающей жидкости;
33 – монтажный блок;
34 – выключатель контрольной лампы стояночного тормоза;
35 – выключатель стоп-сигнала;
36* – предохранитель цепи обогрева передних сидений;
37 – предохранитель цепи блокировки замков дверей;
38 – переключатель электростеклоподъемника правой передней двери (расположен в правой двери);
39 – лампа подсветки передней пепельницы;
40 – прикуриватель;
41 – лампа освещения вещевого ящика;
42 – выключатель лампы освещения вещевого ящика;
43 – электродвигатель вентилятора отопителя;
44 – дополнительный резистор электродвигателя отопителя;
45 – переключатель вентилятора отопителя;
46 – лампа подсветки переключателя отопителя;
47 – лампа подсветки рычагов отопителя;
48 – моторедуктор электростеклоподъемника передней двери;
49 – моторедуктор блокировки замка передней двери;
50 – моторедуктор блокировки замка задней двери;
51 – блок управления блокировкой замков дверей;
52* – колодка для подключения к жгуту проводов обогрева передних сидений;
53* – колодка для подключения к выключателю очистителей фар;
54* – колодка для подключения к реле обогрева передних сидений;
55 – реле зажигания;
56 – выключатель зажигания;
57* – колодка для подключения к выключателю противотуманных фар;
58 – выключатель обогрева заднего стекла;
59 – выключатель аварийной сигнализации;
60 – подрулевой переключатель;
61 – выключатель заднего противотуманного света;
62 – выключатель наружного освещения;
63 – выключатель освещения приборов;
64 – переключатель электростеклоподъемника правой передней двери (расположен в левой двери);
65 – переключатель электростеклоподъемника левой передней двери (расположен в левой двери);
66* – колодка для подключения лампы подсветки;
67 – лампа подсветки шкалы гидрокорректора фар;
68 – штепсельная розетка для переносной лампы;
69 – боковой указатель поворота;
70 – выключатель плафона на стойке передней двери;
71 – плафон индивидуального освещения салона;
72 – выключатель плафона на стойке задней двери;
73 – плафон;
74 – комбинация приборов;
75 – блок индикации бортовой системы контроля;
76* – колодка для подключения к часам;
77* – колодка для подключения жгута проводов системы впрыска топлива;
78* – колодка для подключения к маршрутному компьютеру;
79 – задний фонарь;
80 – колодка для подключения к элементу обогрева заднего стекла;
81 – фонари освещения номерного знака;
82 – датчик указателя уровня и резерва топлива

Порядок условной нумерации штекеров в колодках:

а – блок-фар;
б – прикуривателя;
в – датчика-распределителя зажигания и датчика скорости;
г – коммутатора и блока управления электромагнитным клапаном карбюратора;
д – задних фонарей (нумерация выводов по порядку сверху вниз);
е – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров – порядок нумерации аналогичный);
ж – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей;
з – плафона освещения салона;
и – датчика уровня топлива.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока.

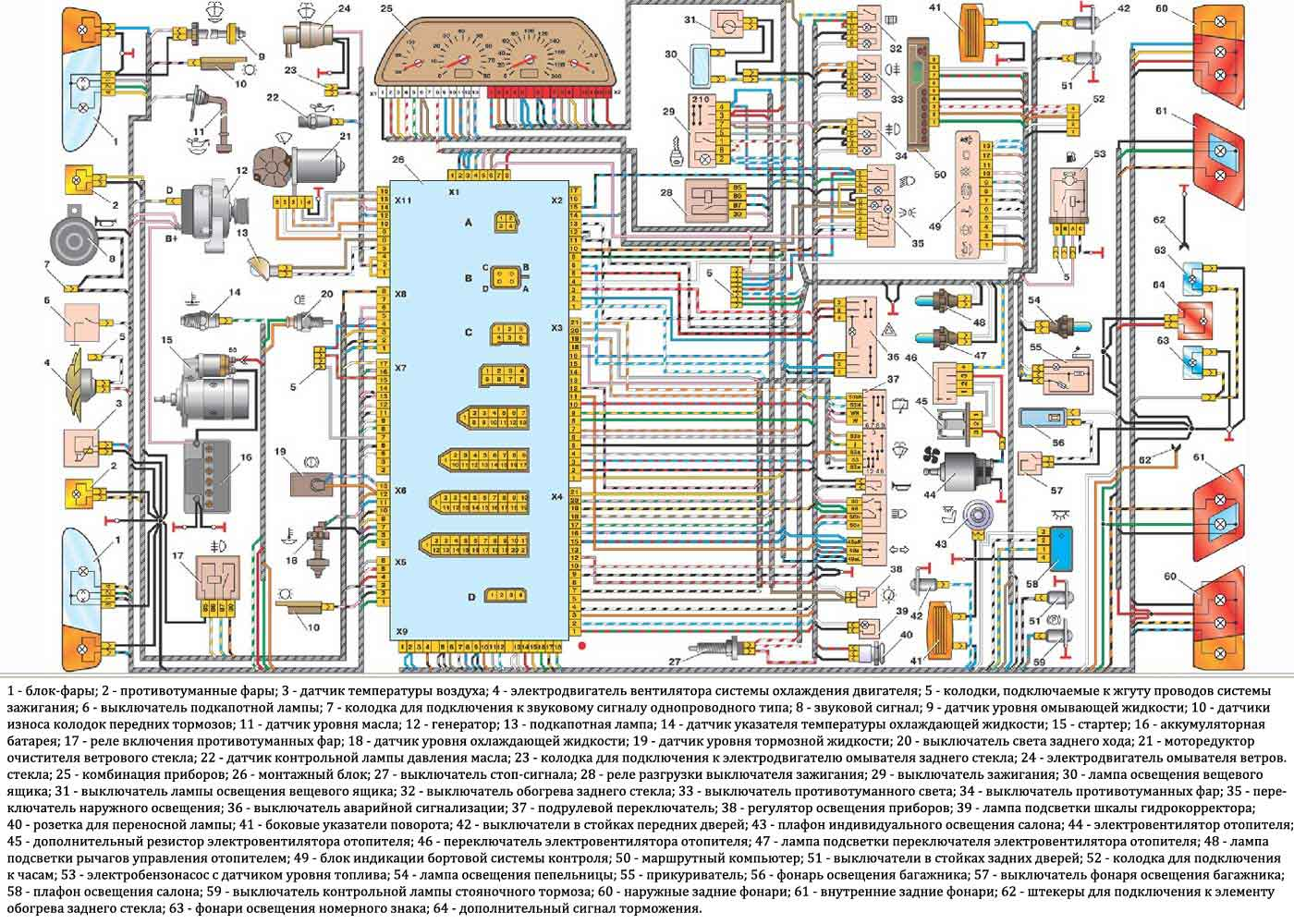

Общая схема электрооборудования ВАЗ 2113, 2114 инжектор.

1 – блок-фара;
2* – противотуманная фара;
3 – датчик температуры окружающего воздуха;
4 – электродвигатель вентилятора системы охлаждения двигателя;
5 – колодка для подключения к жгуту проводов системы управления двигателем;
6 – выключатель подкапотной лампы;
7* – ререзвная колодка дляподключения звукового сигнала с одним выводом (отрицательный вывод соединён с корпусом);
8 – звуковой сигнал;
9 – датчик уровня жидкости в бачке стеклоомывателя;
10* – датчик износа тормозных колодок;
11 – датчик недостаточного уровня масла;
12 – генератор;
13* – подкапотная лампа;
14 – датчик указателя температуры;
15 – стартер;
16 – аккумуляторная батарея;
17* – реле включения противотуманных фар;
18 – датчик уровня охлаждающей жидкости в расширительном бачке;
19 – датчик недостаточного уровня тормозной жидкости;
20 – выключатель фонарей заднего хода;
21 – мотор-редуктор очистителя ветрового стекла (стеклоочиститель передний);
22 – датчик аварийного давления масла;
23 – электронасос омывателя заднего стекла;
24 – электронасос омывателя ветрового стекла;
25 – щиток приборов;
26 – монтажный блок предохранителей и реле;
27 – выключатель сигнала торможения;
28 – реле зежигания;
29 – выключатель (замок) зажигания;
30 – лампа освещения вещевого ящика;
31 – выключатель освещения вещевого ящика;
32 – выключатель обогрева заднего стекла;
33 – выключатель заднего противотуманного света;
34* – выключатель противотуманных фар;
35 – комбинированный выключатель габаритного света и света фар;
36 – выключатель аварийной сигнализации;
37 – подрулевые переключатели;
38 –регулятор яркости подсветки приборов;
39 – лампа подсветки рукоятки управления гиброкорректором фар;
40 – розетка для подключения переносной лампы;
41 – боковой указатель поворота;
42 – выключатель освещения салона (датчик открытой передней двери);
43 – плафон освещения салона;
44 – электровентилятор системы вентиляции и отопления;
45 – добавочный резистор электровентилятора системы вентиляции и отопления;
46 – переключатель режимов работы электровентилятора системы вентиляции и отопления;
47 – лампа подсветки рукоятки переключателя режимов работы электровентилятора системы вентиляции и отопления.;
48 – лампа подсветки блока управления отопителем;
49 – блок индикации бортовой системы контроля;
50* – маршрутный компьютер;
51 – выключатель освещения салона (датчик открытой заднейдвери);
52* – колодка для подключения часов;
53 – топливный модуль;
54 – лампа подсветки пепельницы;
55 – прикуриватель;
56 – плафон освещения салона;
57 – выключатель контрольной лампы включения стояночного тормоза;
58 – задний фонарь;
59 – фонарь освещения номерного знака;
60 – дополнительный фонарь сигнала торможения;
61 – нагревательный элемент обогрева заднего стекла;
62 – мотор-редуктор очистителя заднего стекла (стеклоочиститель задний);
A – номера выводов в соединительных колодках;
* — устанавливается начасть автомобилей

Схема бортовой электросети ВАЗ 2114

ВАЗ 2114 схема электрооборудования которого представлена в этом разделе, никогда не отличался сложностью в ремонте, за что и получил определенные симпатии публики. Сама заводская схема приведена ниже.

Схема проста и мало чем отличается от других схем электропроводки первых переднеприводных автомобилей ВАЗ. Тем не менее, есть несколько моментов, которые могут требовать дополнительных пояснений.

Самостоятельный ремонт электрооборудования ВАЗ 2114

Самые простые неисправности, которые могут случиться с электрооборудованием ВАЗ 2114 вполне могут быть ликвидированы своими руками. Некоторые — даже без особенного оборудования. Вот только несколько примеров наиболее часто встречающихся поломок и неисправностей.

Если аккумулятор разряжается слишком быстро, стоит проверить зарядное напряжение на его клеммах. Для этого нужно запустить двигатель и при помощи мультиметра снять показания с клемм аккумулятора. Нормальный ток зарядки АКБ составляет 12-14 вольт. Если напряжение на клеммах на холостом ходу двигателя меньше указанного, тогда аккумулятор не будет заряжаться до номинального значения. Причиной этого могут быть как уставший генератор, так и реле-регулятор. Для начала стоит проверить уровень натяжения ремня привода генератора. Если натяжение ремня недостаточное, то на высоких оборотах или в мокрую погоду, когда влага попадает на шкивы ремня привода, ремень может проскальзывать, и тогда обороты генератора будут недостаточными для обеспечения полноценной зарядки АКБ.

Неисправности реле регулятора

В том случае, если натяжение ремня соответствует норме, а аккумулятор не получает соответствующую зарядку, может быть виноват реле-регулятор. Задача реле-регулятора — контролировать напряжение на выходе из генератора. Двигатель автомобиля может работать на разных оборотах, а в зависимости от этого меняется и напряжение на выходе. Реле стабилизирует напряжение и обеспечивает постоянный ток зарядки для аккумулятора. Выход из строя реле опасно тем, что на высоких оборотах может повредиться высокочувствительное к перепадам напряжения электрооборудование.

Проверить реле довольно просто. Если на выходе из реле напряжение нестабильно и в зависимости от оборотов двигателя изменяется в пределах более, чем 12-14 вольт, реле, скорее всего пробито и требует замены. Оно восстановлению не подлежит.

Модуль зажигания ВАЗ 2114

Модуль зажигания — важное и ответственное устройство в системе зажигания 2114. При выходе его из строя или нестабильной работе будут проявляться такие признаки:

• нестабильные обороты холостого хода;
• провалы при смене оборотов двигателя;
• могут попарно не работать второй и третий или первый и четвертый цилиндры.

Если первые три признака иногда можно списать на некорректную установку зажигания, то  парный отказ в работе цилиндров говорит только о выходе из строя катушки.

Принцип работы модуля зажигания и задачи у него такие же, как и у катушки зажигания, только модуль еще распределяет ток высокого напряжения между цилиндрами. Он подает попарно искру на 1/4 и 2/3 цилиндры. В более тонко организованных системах зажигания каждый цилиндр имеет свою катушку, но и модуль 2114 способен обеспечивать искрой цилиндры в порядке их работы — 1-3-4-2. При работе с модулем зажигания важно не перепутать местами провода. На корпусе модуля нужный цилиндр отмечен, так что если быть внимательным, ошибка исключена.

Модуль зажигания восстановлению не подлежит, поэтому проверять его на работоспособность нужно особенно тщательно. Если устройство подает признаки некорректной работы, то компьютер выдает соответствующие коды ошибок: Р0351 говорит о том, что не работает катушка первого и четвертого цилиндра, а Р0352 о нерабочей катушке остальных двух цилиндров. Также можно для страховки проверить сопротивления катушек. Если они рабочие, то на входе парных цилиндров (1-4 или 3-2) омметр будет показывать 5,4кОм. В противном случае — модуль свое отслужил. Новое устройство стоит около 1000 рублей.

Мы коснулись только нескольких неисправностей системы электропроводки ВАЗ 2114. В остальном разобраться поможет схема, приведенная выше и интуиция, без которой любой ремонт невозможен.

Схема проводки ВАЗ 2114 инжектор вещевой ящик

Смотрите за тем, чтобы регулятор стоял в том же положении, как и его предшественник. Многие электросхемы разделены на несколько участков для удобства просмотра через компьютер или смартфон, также имеются схемы в виде одной картинки с описанием элементов — для распечатки на принтере. Источник освещения шкалы гидравлического корректора оптики. Лампочки, использующиеся для освещения номера сзади.

Цена такого ремонта посильна для любого автолюбителя. Контроллер определения температуры воздуха снаружи.

Предохранительный компонент, защищающий электроцепь устройства блокировки замков на дверях. Последние изменения, относительно противотуманок, уже тогда учитывали необходимость их подключения вместе с габаритными огнями, так что если вы решите установить противотуманки на ВАЗ , то стоит просто изучить схему, которую мы представили на страничке, и грамотно ею воспользоваться.

Усложнения коснулись и салонной части. Обнаруженный поврежденный кабель меняется на новый, старый участок цепи обрезается и демонтируется.

Обмотка возбуждения генератора при пуске двигателя.

На основании этого, можно сделать вывод, что, если ничего не понятно, то стоит обратиться к профессионалам, которые разберутся в распиновке проводки и подключат все быстро и качественно. Если батарея нуждается в заряде, то полученные показания будут 11,7 вольт и ниже.

Замена других датчиков Как заменить регулятор скорости Еще одним незаменимым помощником водителя служит датчик скорости см.

Реле и предохранители ВАЗ 2114

1.  F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
2.  F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
3.  F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
4.  F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
5.  F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
6.  F6 на 30 А стеклоподъемники и их реле
7.  F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
8.  F8 на 7,5 А правая противотуманка.
9.  F9 на 7,5 А левая противотуманка.
10.  F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
11.  F11 на 7,5 А правый габарит.
12.  F12 на 7,5 А правый ближний свет.
13.  F13 на 7,5 А левый ближний свет.
14.  F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
15.  F15 на 7,5 А правый дальний.
16.  F16 30 А – лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Расположение реле и предохранителей нового образца

• К1 – реле включения омывателей фар;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп;
• К5 – реле стеклоподъемника;
• К6 – реле включения звуковых сигналов;
• К7 – реле включения обогрева заднего стекла;
• К8 – реле включения дальнего света;
• К9 – реле включения ближнего света фар;
• F1-F20 – предохранители.

Схема соединений монтажного блока нового образца

• К1 – реле включения омывателей фар;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп;
• К5 – реле стеклоподъемника;
• К6 – реле включения звуковых сигналов;
• К7 – реле включения обогрева заднего стекла;
• К8 – реле включения дальнего света;
• К9 – реле включения ближнего света фар;
• F1-F20 – предохранители.

Расположение реле и предохранителей старого образца

• 1 – реле включения омывателя фар (К6);
• 2 – реле времени мытья заднего стекла (К1);
• 3 – реле включения указателей поворота и аварийной сигнализации (К2);
• 4 – реле стеклоочистителя (К3);
• 5 – контактные перемычки вместо реле контроля состояния ламп;
• 6 – реле включения обогрева заднего стекла (К10);
• 7 – запасной предохранитель;
• 8 – реле включения дальнего света фар (К5);
• 9 – реле включения ближнего света фар (К11);
• 10 – предохранитель;
• 11 – реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
• 12 – реле включения звукового сигнала (К8).

Схема соединений монтажного блока старого образца

• К1 – реле времени омывания заднего стекла;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются на место реле);
• К5 – реле включения дальнего света фар;
• К6 – реле омывателя фар;
• К7 – реле стеклоподъемников;
• К8 – реле включения звукового сигнала;
• К9 – реле включения электродвигателя вентилятора системы охлаждения двигателя;
• К10 – реле включения обогрева заднего стекла;
• К11 – реле включения ближнего света фар.

ЭЛЕКТРОННЫЙ РЕМОНТ АВТО ЗАРЯДНОЕ УСТРОЙСТВО

Схемы подключения различных устройств на ВАЗ 2114

Схема подключения звукового сигнала

На авто ВАЗ 2114 ставится звуковой сигнал типа 20.3721. Он расположен в моторном отсеке и крепится на’‘усилителе панели рамки радиатора.

Расшифровка обозначений на схеме подключения двукоыого сигнала: 1 – звуковой сигнал; 2 – монтажный блок; 3 – выключатель звукового сигнала; К6 – реле включения звукового сигнала; А – к источникам питания

Если сила звука сигнала малая или появился хрип, отрегулируйте сигнал поворотом винта на его корпусе в одну или другую сторону до получения громкого и чистого звука. Когда сигнал не подключается, нужно проконтролировать надежность подсоединения проводов и ‘состояние контактов выключателя.

Электрическая схема подключения стартера модели 5712.3708

Стартер модели 5712.3708 — это электрический двигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором ‘и с электромагнитным двухобмоточным тяговым реле.

Описание обозначений на схеме подсоединения стартера:1 – Стартер; 2 – аккумулятор; 3 – динамо; 4 – монтажный блок; 5 – замок зажигания; Р1 – втягивающая обмотка тягового реле; Р2 – удерживающая обмотка тягового реле

Схема подключения стартера 5712.3708 для проверки на стенде

Расшифровка обозначений на схеме; 1 – вольтметр с шкалой не меньше 15 В; 2 – стартер ВАЗ 2114 модели 5712.3708; 3 – реостат на 800 А – 4 – амперметр с шунтом на 1000 А; 5 – переключатель; 6 – аккумулятор

Cоединительные провода к аккумулятору, амперметру и контактному болту тягового реле должны иметь сечение не менее 16 мм2

Схема подключения противотуманных фонарей

Расшифровка обозначений на схеме: 1 – противотуманные фары; 2 – реле включения противотуманных фар; 3 – блок предохранителей; 4 – выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 – переключатель наружного освещения (фрагмент); А – к источникам питания; В – к регулятору освещения приборов

Противотуманные фары подключаются переключателем 4 с помощью вспомогательного реле 2 типа 113.3747-10, смонтированном в моторном отсеке на левом брызговике. Фары можно включить только в том случае, если переключателем 5 подключены габариты.

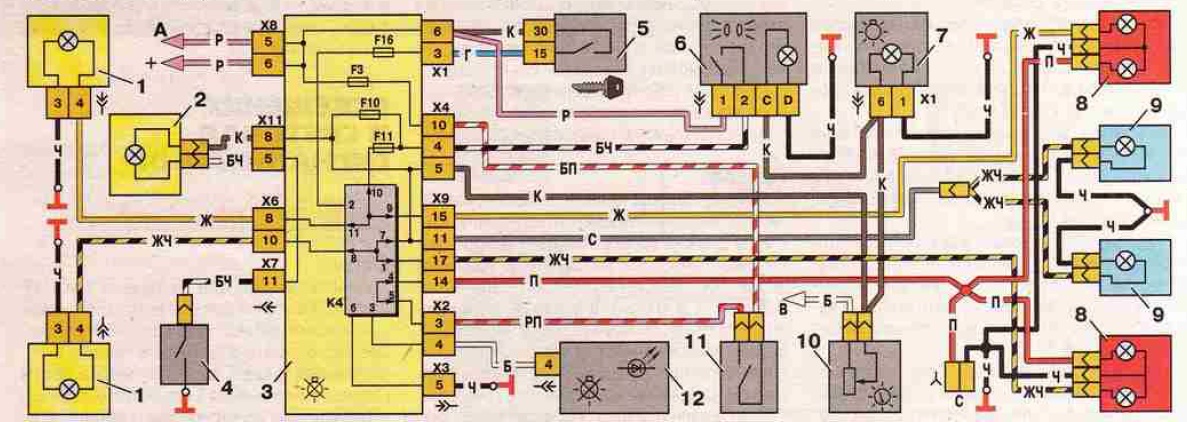

Электросхема подключения наружного освещения

Рсшифровка обозначений на схеме подключения наружногоосвещения ВАЗ 21114: 1 – лампы габаритов в фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – включатель подкапотной лампы; 5 – замок зажигания; 6 – переключатель наружного освещения (часть); 7 – контрольная лампа наружного освещения на панели приборов; 8 – лампы габаритного света и стоп сигналы в наружных задних фонарях; 9 – лампочки освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле ); А – к источникам питания; В – к лампам подсветки выключателей и приборов; С – к дополнительному сигналу торможения

Габариты подключаются включателем 6 наружного освещения. Питание лампочек габаритов и стоп-сигнала осуществляется через реле К4 контроля исправности лампочек. Если испортится какая-либо лампочка, то реле подключает соответствующий светодиодный сигнализатор в блоке 12 индикации бортовой системы контроля.

Схема подключения фар и противотуманных фонарей

Расшифровка обозначений на схеме подсоединения фар и противотуманок: 1 – фары; 2 – монтажный блок; 3 – выключатель светафар; 4 – замок зажигания; 5 – выключатель наружного освещения (часть); 6 – лампочки противотуманного света в задних светильниках; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар, в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А – порядок условной номерации штекеров в колодке блок-фары; В – к источникам питания

Дальнее и ближнее освещение фар подключается с помощью вспомогательных реле К8 и КЭ. Напряжение на обмотки реле поступает от переключателя 3 света фар, если включена правая клавиша переключателя 5 габаритов. Независимо от состояния клавиш переключателя 5 можно кратковременно подключать дальний свет фар, оттягивая на себя рычаг включателя 3 освещения фар. При этом электричество к контакту «30» включателя 3 поступает от клеммы «30» переключателя 4 зажигания.

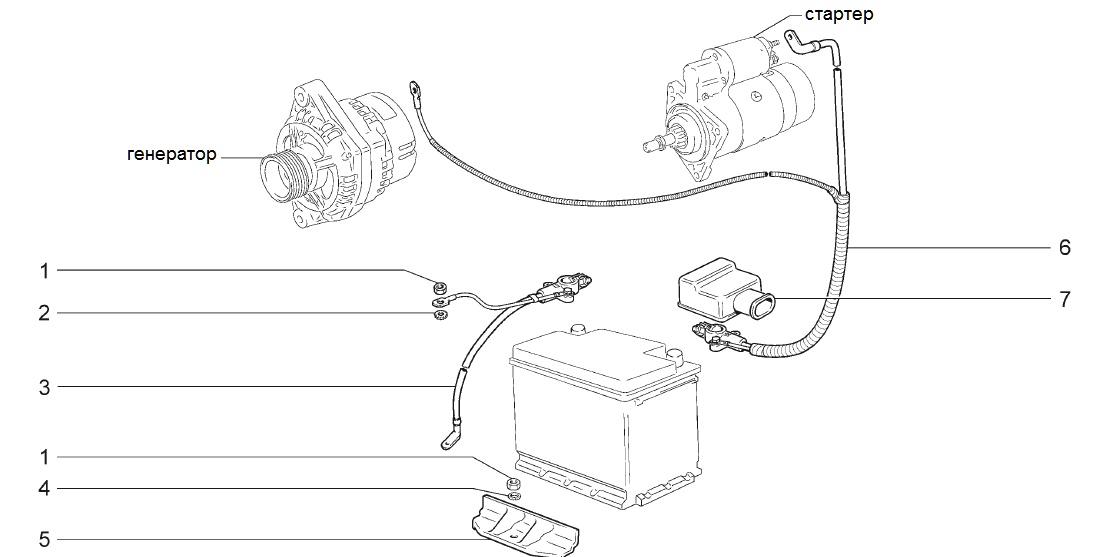

Электрическая схема подключения генератора и стартера под капотом ваз 2114

1 – Гайка М8 с номером 00001-0061008-11; 2 – Шайба 8 стопорная с номером 00001-0006156-71; 3 – Провод массы с артикулом 21082-3724080-11; 4 – Шайба 8 пружинная с номнром 00001-0005166-70; 5 – Планка с номером 21080-3703112-00; 6 – Провод генератора с номером 21150-3724070-00; 7 – Колпачек защитный артикула 21230-3724178-00

Схема подключения гидрокорректора фар

1 – Гидрокорректор номера 21140-3718010-00; 2 – Гайка артикула 21060-3710348-00; 3 – Шкала гидрокорректора артикула 21083-3718347-10; 4 – Рукоятка артикула 21140-3718348-00; 5 – Шкала гидрокорректора артикула 21140-3718347-00; 6 – Облицовка шкалы гидрокорректора артикула 21140-3718330-00

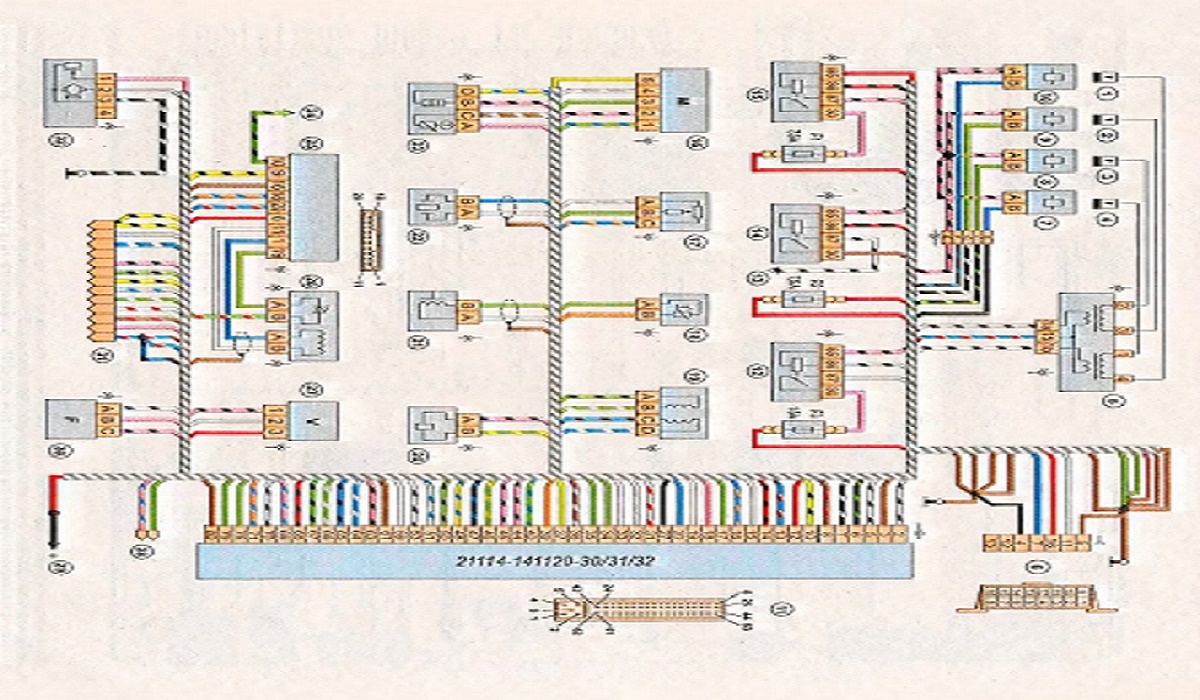

Схема электронной системы управления двигателем (ЗСУД) ВАЗ 2114 для двигателя ВАЗ 11183 (l,6i)

Расшифровка обозначений на схеме: 1 – свечка поджигания 4 горшка ВАЗ 2114 модели А17ДВРМ (ЗАЗС); 2 – свечка зажжения 3 горшка ВАЗ 2114 модели LR15YC-1 (BRISK«SUPER») – как вариант; 3 – свечка поджигания 2 горшка ВАЗ 2114 модели WR7DC(BOSCH) – как вариант; 4 – свеча зажжения 1 горшка ВАЗ 2114модели BPR6ES(NGK) – как вариант; 5 – соленоид зажжения ВАЗ 2114 модели 2111-3705010-02 (54.37005); 6 – клеммник диагностического разъема; 7 – распылитель 1 цилиндра; 8 – инжектор 2 горшка; 9 – разбрызгиватель 3 горшка; 10 – инжектор 4 цилиндрика; 11 – контроллер; 12 – релюшка подключения бензиновой помпы; 13 – к электровентилятору радиатора мотора; 14 – релюха переключения электровентилятора радиатора движка; 15 – главная релюшка системы управления движителем; 16 – дмрв; 17 – дпдз; 18 – дтож; 19 – регулятор порожнего хода; 20 – дроссель продувки адсорбера; 21 – дпкв; 22 – дд; 23 – измеритель концентрации кислорода; 24 – к переключателю зажжения; 25 – эбу иммобилайзером; 26 – сенсор иммобилайзера с сигнализатором; 27 – измеритель скорости авто; 28 – дополнительный клеммник; 29 – к плюсу аккумулятора; 30 – дпрв; 31 – клеммник для подсоединения к электрической сети авто; 32 – бензиновый модуль; F1 – предохранитель контроллера и соединений системы управления мотором; F2 – предохранитель ЭБУ; F3 – предохранитель цепи топливной помпы

Электрическая схема подключения генератора ВАЗ 2114 модели 94.3701

Генератор 94.3701 является синхронной электрической машиной переменного напряжения с электромагнитным возбуждением с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения

Расшифровка обозначений на схеме подключения генератора ВАЗ 2114: 1 – аккумулятор; 2 – генератор ВАЗ 2114 модели 94.3701; 3 – блок предохранителей; 4 – контрольная лампа заряда аккумулятора, расположенная в комбинации приборов; 5 – замок зажигания

Ток для возбуждения генератора при подключении зажигания подается к выводу «D+» регулятора (вывод. «D» генератора) через сигнальную лампочку 4, установленной в комбинации приборов. После запуска мотора обмотка возбуждения питается от трех добавочных диодов, смонтированных на выпрямительном блоке генератора.
Функционирование генератора контролируется сигнальной лампочкой на приборной панели. При подключении зажигания лампочка должна гореть, а после запуска мотора — гаснуть, когда тенератор исправен. Яркое свечение лампочки или горение ее в половину накала говорит о неис- правностях генератора.

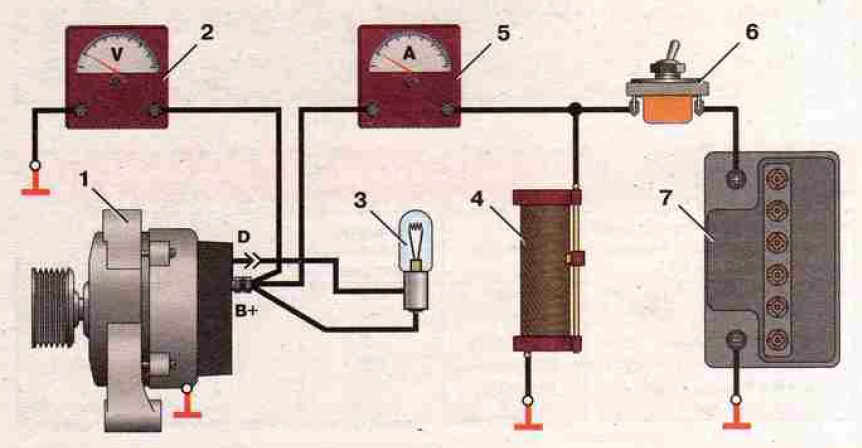

Схема проверки генератора 94.3701 на стенде

Расшифровка обозначений на схеме: 1 – контролька 12В, 3Вт; 2 – магнето; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – переключатель; 7 – источник электричества

После работы генератора на стенде в течении 10 минут, при вращении ротора со скоростью 6000 оборотов в минуту, сила тока отдачи у исправного генератора марки 94.3701 должна быть не менее 80 А.

Схема проверки дополнительных диодов генератора 94.3701

Короткое замыкание дополнительных диодов генератора 94.3701 можно проверить на автомобиле, не снимая генератор с нее, по приведенной ниже схеме. При этом нужно отсоединить провода от аккумулятора и генератора, снятьзащитный кожух генератора и отключить провод от контакта “D+” регулятора напряжения.

Если лампочка горит, то в одном из дополнительных диодов есть короткое замыкание. Обрыв в дополнительных диодах можно определить по низкому напряжению на контакте “D” при средней скорости вращения якоря генератора.

Схема подкапотной проводки ВАЗ 2114 инжектор

Схема подключения моторного отсека форсунки ВАЗ 2114 и соединений передней проводки с подробным описанием электрооборудования, схемами подключения, обозначением монтажного блока и подключаемых устройств.

1. Стартер;
2. Аккумуляторная батарея;
3. Генератор;
4. Прокладки под аккумуляторную и стартерную проводку и переднюю проводку;
5. Монтажный блок;
6. Звуковой сигнал;
7. Датчик температуры охлаждающей жидкости;
8. Датчик уровня омывающей жидкости;
9. Левая фара;
10. Маяк правильный;
11. Датчик температуры окружающей среды;
12. Переключатель света заднего хода;
13. Моторный вентилятор;
14. Колодка проводов перед проводкой системы зажигания;
15. Блок используется на автомобилях с карбюратором;
16. Датчик уровня тормозной жидкости;
17. Датчик уровня масла;
18. Датчик уровня охлаждающей жидкости;
19. Монтажный блок;
20. Датчик контрольной лампы давления масла;
21. Электродвигатель омывателя заднего лобового стекла;
22. Мотор омывателя;
23. Электродвигатель стеклоочистителя;

Ш5-Ш8, Ш11 – соединители монтажного блока. A1, A2, B1, B2 – точки заземления переднего жгута.

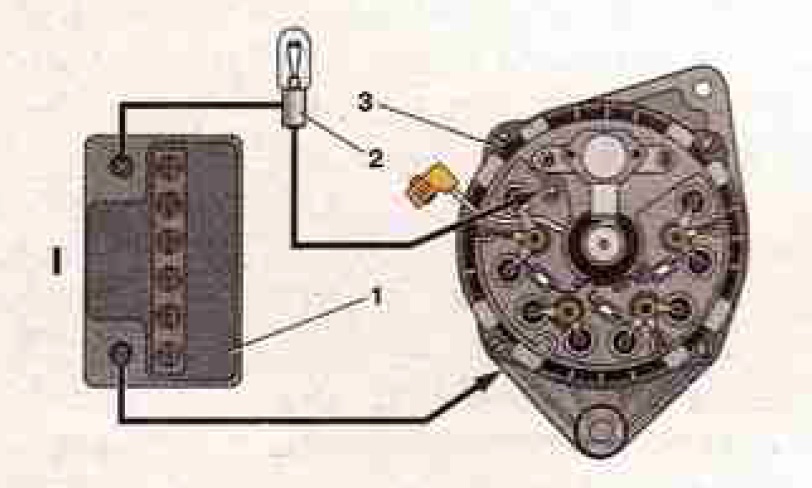

Схема проверки вентилей выпрямителя генератора 94.3701

Рабочий вентиль пропускает электричество только водном направлении,Сломанный — не пропускает электричество (обрыв це-
пи), или пропускает ток в двух направлениях (короткое замыкание).

Когда лампочка горит, при проверке по схеме “I”, то «минусовые» и «плюсовые» вентили имеют короткое замыкание. При проверке вентилей по схеме “II”, горение лампочки указывает на короткое замыкание одного или нескольких положительных вентилей. Свечение лампочки, при провероке вентилей по схеме “III” означает короткое замыкание в 1 или нескольких «минусовых» вентилях, Следует знать, что в этом случае свечение лампочки может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая поломка встречается значительно реже, чем короткое замыкание вентилей.

Расшифровка обозначений на схеме: 1 – источник электричества; 2 – контролька; 3 – магнето; I – контроль сразу “плюсовых” и “минусовых” вентилей; II – контроль “плюсовых” вентилей; III – контроль “минусовых” вентилей

Схема подключения эбу ваз 2114

Схема системы управления двигателем (ЭСУД) Евро-2 Bosch 7.9.7, Январь 7.2 ВАЗ-2113, 2114 и 2115 (2111-1411020-80, 81,82). Мотор 1.5 литра 8 клапанный.

1. — контроллер;
2. — колодка жгута системы зажигания к жгуту салонной группы АБС;
3. — колодка диагностики;
4. — датчик-сигнализатор иммобилизатора(АПС);
5. — блок управления иммобилизатором(АПС);
6. — катушка зажигания;
7. — свечи зажигания;
8. — форсунки;
9. — электробензонасос;
10. — колодка жгута системы зажигания к жгуту электробензонасоса;
11. — колодка жгута датчика уровня топлива к жгуту системы зажигания;
12. — колодка жгута системы зажигания к жгуту форсунок;
13. — колодка жгута форсунок к жгуту системы зажигания;
14. — датчик скорости;
15. — регулятор холостого хода;
16. — датчик положения дроссельной заслонки;
17. — датчик температуры охлаждающей жидкости;
18. — датчик массового расхода воздуха;
19. — датчик положения распределительного вала(фаз);
20. — датчик кислорода;
21. — датчик положения коленчатого вала;
22. — датчик детонации;
23. — электромагнитный клапан продувки адсорбера;
24. — колодка жгута системы зажигания к жгуту панели приборов;
25. — предохранитель цепи питания контроллера;
26. — реле зажигания;
27. — предохранитель реле зажигания;
28. — предохранитель цепи питания электробензонасоса;
29. — реле электробензонасоса;
30. — реле электровентилятора;
31. — колодка жгута системы зажигания к жгуту кондиционера;
32. — колодки жгута системы зажигания к жгута переднего;
33. — электровентилятор системы охлаждения;
34. — колодка жгута панели приборов к жгуту системы зажигания;
35. — выключатель зажигания;
36. — комбинация приборов;
37. — блок бортовой системы контроля;
38. — реле стартёра;
39. — монтажный блок;

А — к клемме “плюс” аккумуляторной батареи; В1,В2 — точки заземления жгута системы зажигания;

2115-3724026-11 — Жгут системы зажигания;

Схема системы управления двигателем (ЭСУД) Евро-2 Bosch 7.9.7, Январь 7.2 ВАЗ-2113, 2114 и 2115 (21124-1411020-30 , 21124-1411020-31,32). Мотор 1.6 литра 16 клапанный с индивидуальными катушками зажигания.

1. — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2. — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3. — катушки зажигания;
4. — датчик-сигнализатор иммобилизатора;
5. — блок управления иммобилизатором;
6. — свечи зажигания;
7. — форсунки;
8. — колодка диагностики;
9. — колодка жгута системы зажигания к жгуту салонной группы АБС;
10. — контроллер;
11. — электробензонасос;
12. — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13. — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14. — колодка жгута системы зажигания к жгуту форсунок;
15. — колодка жгута форсунок к жгуту системы зажигания;
16. — колодка жгута системы зажигания к жгуту боковых дверей;
17. — датчик скорости;
18. — регулятор холостого хода;
19. — датчик положения дроссельной заслонки;
20. — датчик температуры охлаждающей жидкости;
21. — датчик массового расхода воздуха;
22. — датчик контрольной лампы давления масла;
23. — датчик положения распределительного вала(фаз);
24. — датчик кислорода;
25. — датчик положения коленчатого вала;
26. — датчик детонации;
27. — электромагнтный клапан продувки адсорбера;
28. —
29. — датчик указателя температуры охлаждающей жидкости;
30. — колодка жгута системы зажигания к жгуту панели приборов;
31. — колодка жгута панели приборов к жгуту системы зажигания;
32. — реле зажигания;
33. — предохранитель реле зажигания;
34. — предохранитель цепи питания электробензонасоса;
35. — реле электробензонасоса;
36. — реле электровентилятора;
37. — предохранитель цепи питания контроллера;
38. — колодка жгута системы зажигания к соединителю кондиционера;
39. — комбинация приборов;
40. — выключатель зажигания;
41. — электровентилятор системы охлаждения;
42. — блок бортовой системы контроля;
43. — дополнительное реле стартёра;
44. — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45. — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46. — маршрутный компьютер;
47. — диагностический разъём;

А,Е — к клемме “плюс” аккумуляторной батареи; В1 — точка заземления жгута проводов катушек зажигания; В2 — точка заземления жгута датчика уровня топлива; В3,В4 — точки заземления жгута системы зажигания; С — к стартёру; D — к выключателю плафона освещения салона двери водителя;

Схема системы управления двигателем (ЭСУД) Евро-3 Bosch 7.9.7+, М73 ВАЗ-2113, 2114 и 2115 (2111-1411020-30). Мотор 1.6 литра 8 клапанный.

1 — контроллер;
2 — колодка жгута системы зажигания к жгуту салонной группы АБС;
3 — колодка диагностики;
4 — датчик-сигнализатор иммобилизатора(АПС);
5 — блок управления иммобилизатором(АПС);
6 — катушка зажигания;
7 — свечи зажигания;
8 — форсунки;
9 — электробензонасос;
10 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
11 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
12 — колодка жгута системы зажигания к жгуту форсунок;
13 — колодка жгута форсунок к жгуту системы зажигания;
14 — датчик скорости;
15 — регулятор холостого хода;
16 — датчик положения дроссельной заслонки;
17 — датчик температуры охлаждающей жидкости;
18 — датчик массового расхода воздуха;
19 — датчик положения распределительного вала(фаз);
20 — датчик кислорода управляющий;
21 — датчик положения коленчатого вала;
22 — датчик детонации;
23 — электромагнитный клапан продувки адсорбера;
24 — датчик неровной дороги;
25 — датчик кислорода диагностический;
26 — колодка жгута системы зажигания к жгуту панели приборов;
27 — предохранитель цепи питания контроллера;
28 — реле зажигания;
29 — предохранитель реле зажигания;
30 — предохранитель цепи питания электробензонасоса;
31 — реле электробензонасоса;
32 — реле электровентилятора;
33 — колодка жгута системы зажигания к жгуту кондиционера;
34 — колодки жгута системы зажигания к жгута переднего;
35 — электровентилятор системы охлаждения;
36 — колодка жгута панели приборов к жгуту системы зажигания;
37 — выключатель зажигания;
38 — комбинация приборов;
39 — блок бортовой системы контроля;
40 — реле стартёра;
41 — монтажный блок;

А — к клемме “плюс” аккумуляторной батареи;
В1 — точка заземления жгута датчика уровня топлива;
В2,В3 — точки заземления жгута системы зажигания;

Схема системы управления двигателем (ЭСУД) Евро-3 Bosch 7.9.7+, М73 ВАЗ-2113, 2114 и 2115 (21124-1411020-10). Мотор 1.6 литра 16 клапанный с индивидуальными катушками зажигания и двумя датчиками кислорода.

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 — катушки зажигания;
4 — датчик-сигнализатор иммобилизатора;
5 — блок управления иммобилизатором;
6 — свечи зажигания;
7 — форсунки;
8 — колодка диагностики;
9 — колодка жгута системы зажигания к жгуту салонной группы АБС;
10 — контроллер;
11 — электробензонасос;
12 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 — колодка жгута системы зажигания к жгуту форсунок;
15 — колодка жгута форсунок к жгуту системы зажигания;
16 — колодка жгута системы зажигания к жгуту боковых дверей;
17 — датчик скорости;
18 — регулятор холостого хода;
19 — датчик положения дроссельной заслонки;
20 — датчик температуры охлаждающей жидкости;
21 — датчик массового расхода воздуха;
22 — датчик контрольной лампы давления масла;
23 — датчик положения распределительного вала(фаз);
24 — датчик кислорода управляющий;
25 — датчик положения коленчатого вала;
26 — датчик детонации;
27 — электромагнтный клапан продувки адсорбера;
28 — датчик кислорода диагностический;
29 — датчик указателя температуры охлаждающей жидкости;
30 — колодка жгута системы зажигания к жгуту панели приборов;
31 — колодка жгута панели приборов к жгуту системы зажигания;
32 — реле зажигания;
33 — предохранитель реле зажигания;
34 — предохранитель цепи питания электробензонасоса;
35 — реле электробензонасоса;
36 — реле электровентилятора;
37 — предохранитель цепи питания контроллера;
38 — колодка жгута системы зажигания к соединителю кондиционера;
39 — датчик неровной дороги;
40 — комбинация приборов;
41 — выключатель зажигания;
42 — электровентилятор системы охлаждения;
43 — блок бортовой системы контроля;
44 — дополнительное реле стартёра;
45 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
46 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
47 — маршрутный компьютер;
48 — диагностический разъём;

Читайте также:  Крепление телефона на лобовое стекло

А,Е — к клемме “плюс” аккумуляторной батареи;
В1 — точка заземления жгута проводов катушек зажигания;
В2,В3 — точки заземления жгута системы зажигания;
В4 — точка заземления жгута датчика уровня топлива;
С — к стартёру;
D — к выключателю плафона освещения салона двери водителя;

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Приводятся подробные цветные схемы проводки ВАЗ 2114 (карбюратор, инжектор) с описанием электрооборудования для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Многие электросхемы разделены на несколько участков для удобства просмотра через компьютер или смартфон, также имеются схемы в виде одной картинки с описанием элементов — для распечатки на принтере.

Автомобиль ВАЗ 2114 (Самара-2) построен на платформе ВАЗ 21093 и представляет собой ее улучшенную версию. Первый опытный образец хэтчбека был собран еще в 2000 году. Спустя год Волжский автомобильный завод выпускает первую опытно-промышленную партию в количестве 50 автомобилей ВАЗ-2114 и в этом же 2001 году хэтчбек был впервые представлен на рынке. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Годы производства 2114: 2001—2013г.

Четырнадцатая модель ранее оснащалась 1.5 л восьмиклапанным двигателем, заимствованным у модели ВАЗ 2111 с инжектором. Чуть позже он был заменен на версию ВАЗ 11183-1000, соответствующую стандарту Евро-3. ВАЗ 2114 инжектор получил более мощный двигатель, и это одна из причин того, что проводка 2114 также видоизменилась.

Добавился жгут проводов для подключения к электронному коммутатору. Также появился жгут для подключения к клемме модуля зажигания.

Замена высоковольтных проводов потребует дополнительного внимания, ведь порядок подключения зависит от года выпуска автомобиля. До 2004 года устанавливались 4-контактные модули зажигания, а после — 3-контактные. Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент. Адсорбер — электромеханическое устройство, служащее для вентиляции и удаления конденсата в бензобаке. Усложнения коснулись и салонной части. Торпедо получило улучшения в виде появления БК (бортового компьютера), новой приборной панели и изменении положения бардачка.

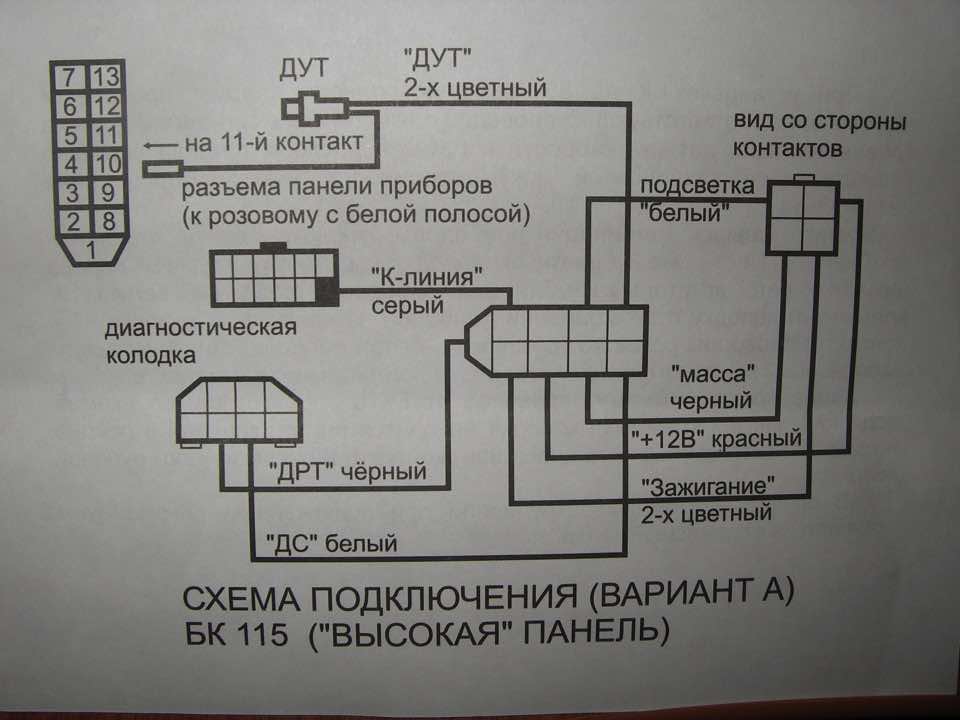

Распиновка бортового компьютера ВАЗ 2114

В стандартных чертежах электрооборудования, участок колодки БК отсутствует по причине ненадобности. Изначально подразумевается, что автомобилист не будет самостоятельно ремонтировать или обслуживать сложный блок управления. Но некоторые пользователи все же идут на риск и монтируют систему самостоятельно. В старых версиях авто, подобный модуль отсутствует или недостаточен для комфортной эксплуатации машины в современном виде.

Для подключения проводов к модулю потребуется купить стандартную колодку на 9 выводов и подключить к ней следующие провода:

• 1 – зеленый провод подходит от датчика расхода топлива;
• 2 – личинка зажигания запитываются через оранжевый кабель;
• 3 – силовая жила от аккумулятора, обычно подводится крассный провод с белой полоской;
• 4 – заземление или масса, стандартный окрас – черный;
• 5 – 6к линия, обычно это серый проводок;
• 6 – Mute – зеленая оболочка с красной линией;
• 7 – подсветка в стандартной распиновке выводится от клавиши габаритной оптики;
• 8 – сенсор, отображающий остаток топлива в бензобаке машины, можно подключить напрямую.

Как предотвратить поломки электрооборудования?

Для того, чтобы распиновка ВАЗ 2114 требовалась наиболее редко, от пользователя требуется соблюдать ряд несложных правил и рекомендаций.

• Периодически обрабатывать все металлические детали специальным маслом. При этом предварительно необходимо очистить медные пятачки от окислов и следов коррозии. Подобные поражения провоцируют ухудшение прохождения сигналов, что может восприниматься автомобилем как поломка.
• Каждые 20-30 тысяч километров пробега выполнять проверку всего оборудования и пластиковых штепселей на предмет разбалтывания или снижения жесткости крепления. При постоянных вибрациях, свойственных автотранспорту, пластиковые зажимы могут выйти из строя и спровоцировать поломку.
• Контролировать правильность заряда аккумулятора и исправность генератора. Некоторые приборы машины некорректно работают при сильном просаде напряжения.
• Через каждые 40000 км проверять состояние самих проводов. При постоянной эксплуатации, оплетки силовых жил могут растрескиваться или пересыхать, что увеличивает вероятность образования короткого замыкания бортовых магистралей. Также это может спровоцировать пожар.

Итог

Самая полная схема проводки ВАЗ 2114 находится в заводской инструкции по ремонту и обслуживанию автомобиля. Подобная документация поставляется официальным дилерским центрам и специализированным мастерским.
