Схема предохранителей Джетта 6: где находятся

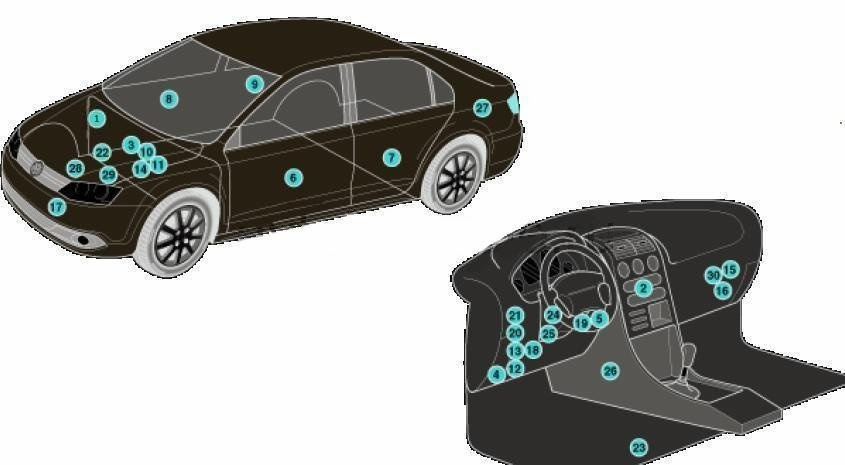

Общее расположение блоков управления

Volkswagen Jetta- динамичная и комфортная модель для городских автолюбителей. Вдобавок к этому, интерьер автомобиля отличается выверенной до мелочей эргономикой, добротными отделочными материалами и качественной сборкой.

Автомобиль Volkswagen Jetta 6 поколения выпускался с 2010 до 2016 года. Большинство цепей питания электрооборудования немецкого седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители на Джетта 6 базируются в двух местах. Первое — под капотом, с правой «водительской» стороны, вблизи аккумулятора. Второе — в салоне, под панелью, в районе расположения левого колена водителя.

Производитель прекрасно понимает, что любой автомобиль, в первую очередь, должен дарить удовольствие от управления. Именно поэтому, седан оснащается отличной линейкой агрегатов, являющихся сплавом инновационных технологий и легендарного немецкого качества.

Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Предохранители и реле Volkswagen Jetta 6 (NF), 2010 — 2019

Большинство цепей питания электрооборудования немецкого седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.

Рассмотрены схемы Фольксваген Джетта (NF) 6-го поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 года выпуска.

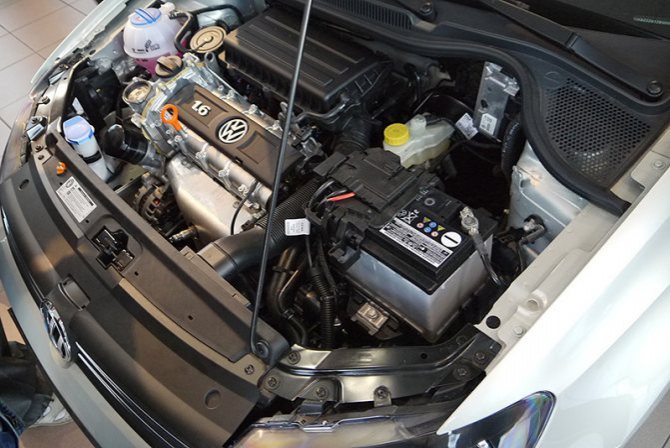

В подкапотном пространстве

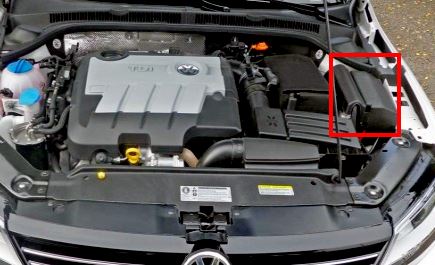

Блок расположен справа, рядом с АКБ и закрыт пластиковой крышкой.

Общий вид.

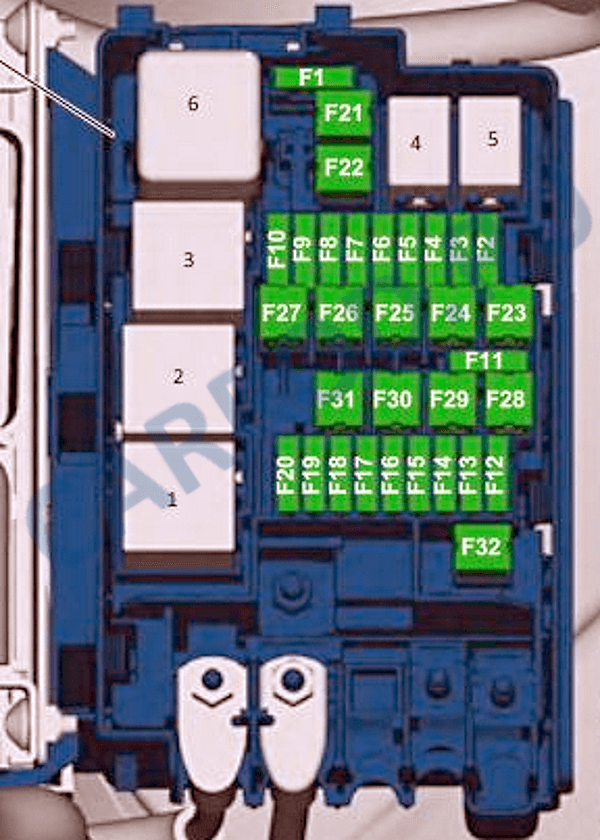

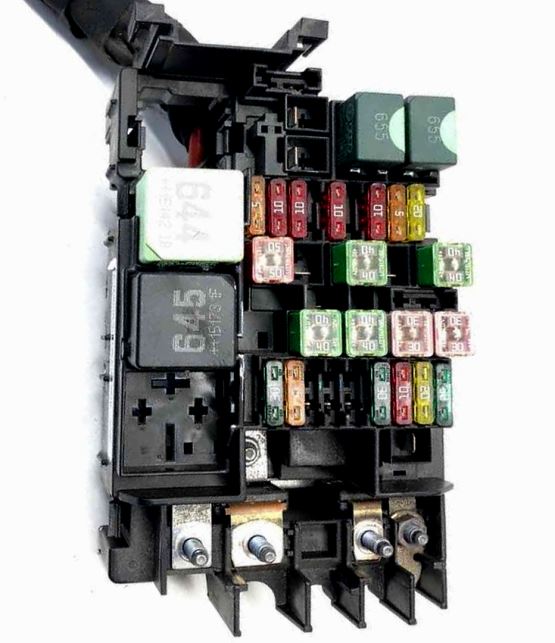

Подкапотный модуль предохранителей

Подкапотный блок ПП и реле имеет шесть разъемов для реле и 37 слотов для предохранителей. Используются не все слоты, некоторые являются дополнительными.

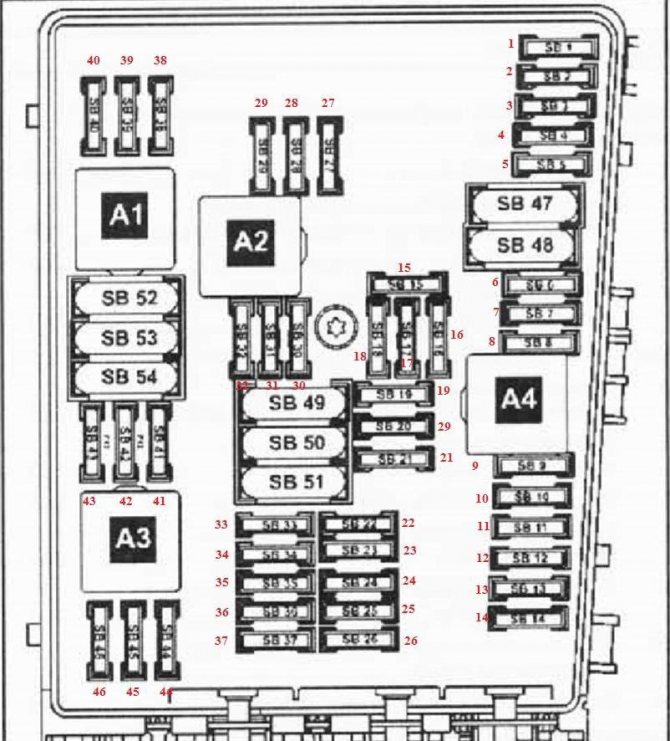

Схема расположения предохранителей в моторном модуле.

Назначение реле

1. Реле насоса вторичного воздуха
2. Реле насоса системы охлаждения
3. Реле подачи воздуха, Реле электропитания клеммы 30
4. –
5. –
6. Реле свечей накала

Внутренний блок плавких элементов

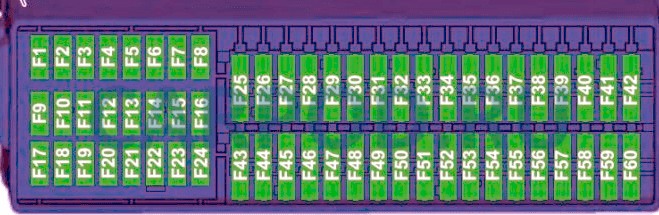

Салонный модуль предохранителей не имеет разъемов для реле, а состоит только из ПП. Он достаточно компактный и удобный в обслуживании.

Защищаемая электросеть или устройствоНоминальное значение, АЦветовая маркировкаНомер на схеме

В салоне

Блок предохранителей

Находится с водительской стороны под приборной панелью и спрятан за пластиковой крышкой.

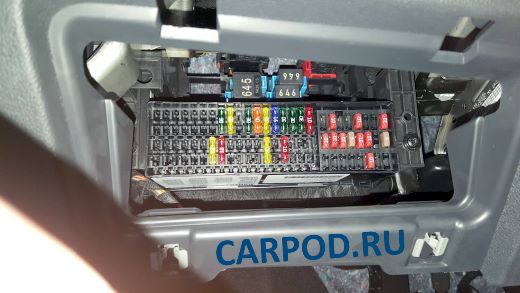

Пример доступа.

Блок реле

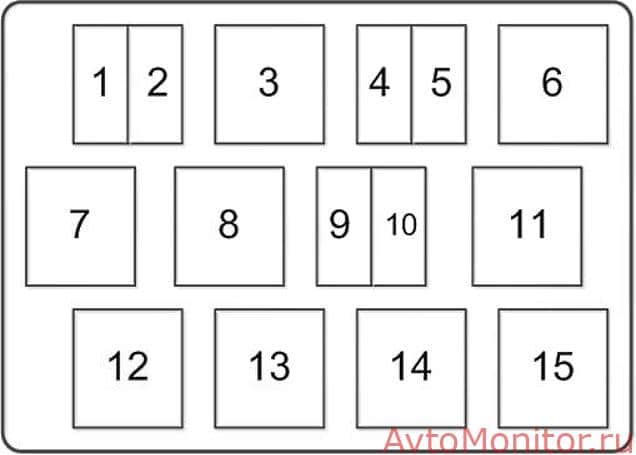

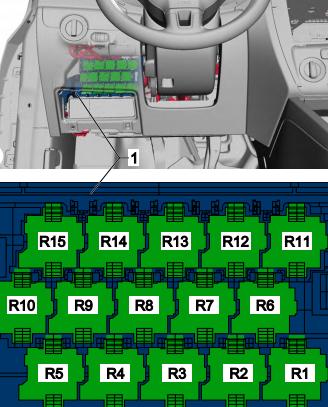

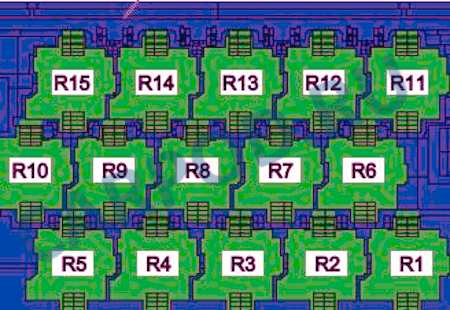

Вариант 1

Назначение реле:

1. Конвертер, Low E-Box, (AW0)
2. Реле вентилятора приточного воздуха
3. Реле привода автономного отопителя
4. Реле топливного насоса (FP), реле источника питания компонентов двигателя, реле вспомогательного насоса охлаждающей жидкости
5. Реле ближнего света
6. Реле вентилятора приточного воздуха
7. Клемма 75 реле 1 питания
8. Реле двухтонального сигнала, реле омывателя фар
9. Реле питания (клемма 50)
10. Клемма 15, реле питания 2
11. Реле обогрева заднего стекла
12. Реле топливного насоса 2, термостойкое реле, реле форсунки холодного пуска, реле прокачки топлива
13. Реле питания (клемма 50)
14. Клемма 15, реле питания
15. Реле противотуманных фар

Вариант 2



Расшифровка:

• R1 – Реле двухтонального сигнала, реле омывателя фар
• R2 – силовое реле (вывод 50), реле стартера 2
• R3 – Реле топливного насоса, реле холодного пуска
• R4 – Реле насоса циркуляции охлаждающей жидкости, реле топливного насоса
• R5 – клемма 75, реле питания 1
• R6 – Силовое реле (вывод 50), реле стартера
• R7 – Клемма 15, реле питания
• R8 – Реле ближнего света
• R9 – Клемма 15, реле питания 2
• R10 – клемма 75, силовое реле 1, изменение хода
• R11 – Реле противотуманных фар, реле вентилятора
• R12 – Конвертер

Субблок реле: вариант № 1

Субблок реле: вариант № 2

Субблок реле: вариант № 3

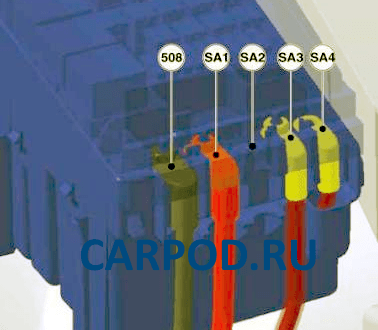

Силовые предохранители авто

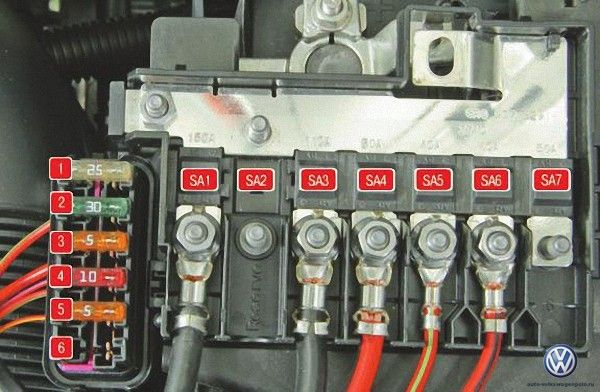

Монтажный блок силовых предохранителей

Монтажный блок силовых предохранителей расположен в моторном отсеке, под капотом автомобиля, над аккумулятором. Чтобы добраться до него, снимите пластмассовую крышку.

Предохранители № 1-6

1 (25 А) — антиблокировка тормозов ABS. См. пред. 9 в салонном блоке.

2 (30 А) — вентилятор радиатора (системы охлаждения). Если не работает, проверьте также соседние предохранители 3, SA6 и предохранитель 25 в салонном блоке, убедитесь в нормальном уровне охлаждающей жидкости, исправности мотора вентилятора, датчика температуры и термостата, датчика вентилятора, а также проводки и электронного блока управления.

3 (5 А) — управление вентилятором радиатора.

4 (10 А) — антиблокировка тормозов ABS. См. пред. 9 в салонном блоке.

5 (5 А) — электрооборудование, бортовая сеть.

6 — резервный.

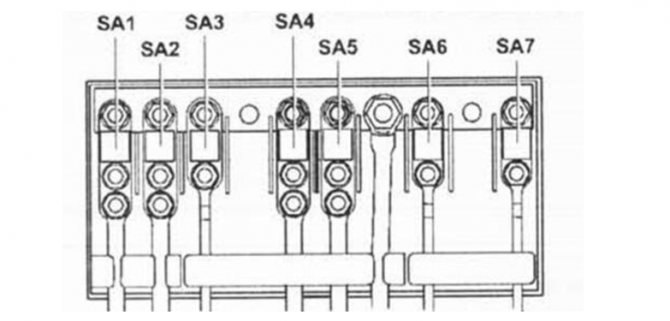

Предохранители № SA1-SA7

SA1 (150 А) — генератор. Если генератор не работает и аккумулятор не заряжается, проверьте этот предохранитель, клеммы аккумулятора, ремень генератора и его натяжение. При ослаблении отрегулируйте. Если ремень износился или оборвался, замените новым. Проверьте также провода, подходящие к генератору и их контакты, при необходимости подтяните гайки.

Дело может быть и в самом генераторе, его щётках и обмотках. Можно отремонтировать текущий или заменить новым, при отсутствии опыта обратитесь к электрику или официальному дилеру.

SA2 — резервный.

SA3 (110 А) – стартер, наружное освещение, подрулевой переключатель, бензонасос, ближний свет фар, лампы передних габаритов.

SA4 (50 А) — электроусилитель руля.

SA5 (25 А) — антиблокировка тормозов ABS. См. пред. 9 в салонном блоке.

SA6 (30 А) — управление вентилятором радиатора.

SA7 — резервный.

Схемы и места для установок блоков предохранителей и реле

Блок предохранителей Фольксваген Пассат (b3, b4) установлен внутри салона. Автолюбитель, чтобы получить к нему доступ, должен снять полку на лицевой панели снизу со стороны водителя. На автомобилях, которые выпускались ближе к 2000 году, дополнительно установлена крышка.

В верхней части блока находятся реле, ниже – предохранители. Чтобы снять блок, нужно удалить фиксаторы и снять лоток, на котором находится расшифровка установленных элементов.

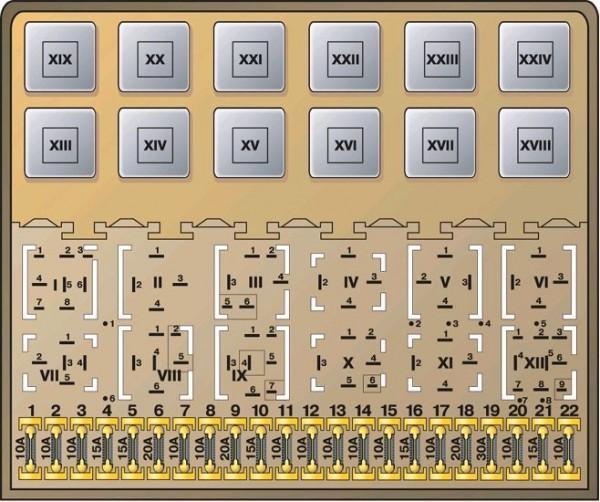

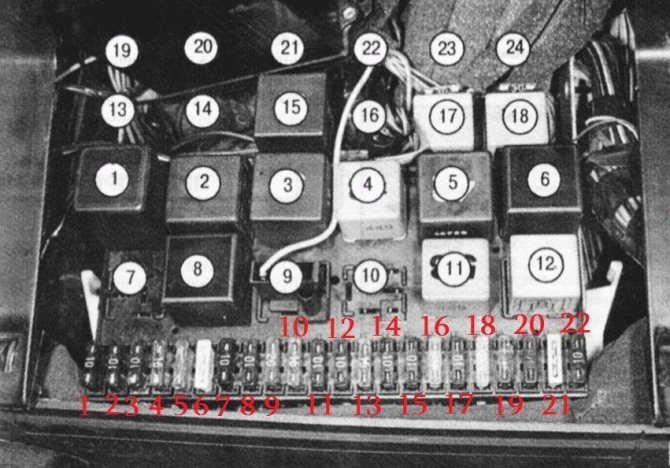

Как установлены реле и предохранители на Passat B3 и B4:

В поколении B5 блок расположен слева на центральной панели.

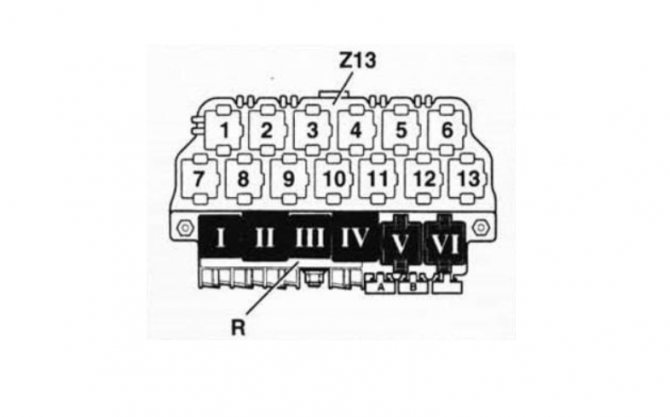

Реле на этой версии авто находится в салоне с правой стороны (в ногах). Схема для Z13 и R:

В том же месте устанавливается еще один блок, если речь идет о максимальных версиях автомобиля.

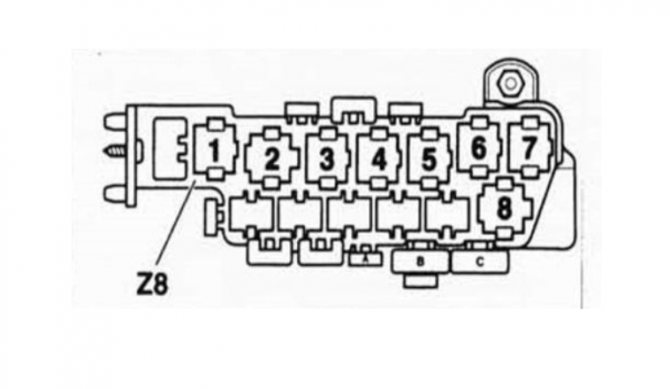

Схема Z8:

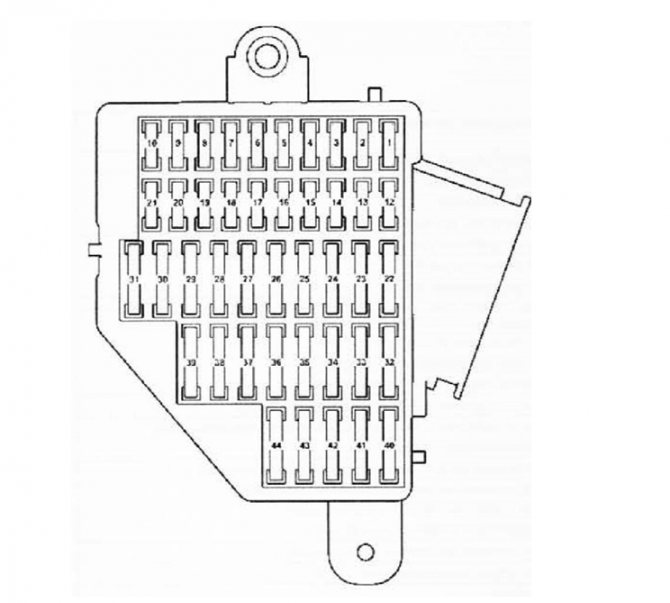

Схема предохранителей блока А на Фольксваген Пассат B6:

Схема предохранителей блока А.

Находится этот блок под капотом со стороны водителя, рядом с аккумулятором, там же установлен и блок B.

Схема блока B:

Схема блока B.

Блок C в поколении B6 устанавливается в салоне автомобиля на центральной панели слева (со стороны водителя).

Блок D устанавливается в салоне авто на центральной панели, только со стороны пассажира. Схема:

Расположение и схема (для поколения 2012 и 2013 года)

Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.

Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.

Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.

Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.

Расположение и схема

Проверка предохранителей

Автолюбителю для проведения диагностики нужно ознакомиться со схемой расположения этих элементов, сопоставив приведенные ранее таблицы и схемы.

Предохранитель вышедшего из строя элемента может располагаться под капотом или в салоне с одной из сторон, поэтому важно заранее определить его точное местоположение. Когда местоположение элемента установлено, остается провести визуальный осмотр предохранителя

Возьмите для этого щипцы. Они расположены в одном из блоков, часто производитель устанавливают их под капотом

Когда местоположение элемента установлено, остается провести визуальный осмотр предохранителя. Возьмите для этого щипцы. Они расположены в одном из блоков, часто производитель устанавливают их под капотом.

Щипцами достаньте достаньте предохранитель и просмотреть его на свет. Металлическая проволока внутри может быть обгоревшей или иметь разрыв, что говорит о выходе элемента из строя. Проверить его таким способом можно только в тех случаях, когда его корпус выполнен из стекла или прозрачного пластика.

Если автолюбитель сомневается, что предохранитель действительно вышел из строя, то он может установить на его место аналогичный из запасных или незадействованных и проверить работу электронного устройства.

В тех случаях, когда устройство не заработало с исправным элементом цепи, нужно проверить блок на наличие тока, для этого требуется схема распиновки предохранителей на Фольксваген Пассат и хотя бы минимальный опыт в подобной диагностике.

Процесс снятия и замены

Процесс замены предохранителей в Volkswagen Jetta VI достаточно прост и для него требуется только шлицевая отвертка. Для удобства поиска отвечающего за неисправность элемента можно воспользоваться схемой на оборотной стороне крышки монтажного блока.

В моторном отсеке

Порядок действий следующий:

1. Обездвижить машину, снять клемму с минусового полюса аккумулятора.
2. Открыть крышку монтажного блока, надавив пальцами на защелку, расположенную со стороны левого крыла.
3. Взять пинцет из крышки салонного блока и вытащить нужный предохранитель. Для проверки того, что он не работает, достаточно просветить пластиковый корпус. У перегоревшей детали внутри будет видна разорванная перемычка. Если нужно заменить реле, тяните его на себя, раскачивая из стороны в сторону.
4. Вставить новую запчасть.
5. Проверить работу защищаемой цепи. При необходимости найти и устранить короткое замыкание.
6. Установить снятые детали в обратном порядке.

В салоне

Порядок действий следующий:

1. Открыть водительскую дверь
2. Подцепить крышку салонного монтажного блока предохранителей отверткой и снять ее.
3. Вытащить перегоревший предохранитель / сломанное реле и заменить его новым.
4. Повторить шаги 5, 6 из предыдущего метода.

На этом процедура замены завершена.

Как обнаружить сгоревший предохранитель и его заменить

Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.

Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.

Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.

Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.

Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.

Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.

Предохранитель омывателя фар

Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.

Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.

Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.

Предохранитель омывателя оптики
