Сайлентблоки задней балкито – это такое, зачем нужны
Что такое сайлентблок рычага подвески и его функции
В конструкциях автомобиля, где есть вибрации, смещения, радиальные и осевые нагрузки должны быть смягчающие специальные резиновые детали. Они выполняют важную функцию, поэтому их надо часто менять. Резиновые детали, которые подвергаются сжатию, растяжению, смещению, быстро изнашиваются.
Сайлентблок — это резинометаллический шарнир (РМШ) в конструкции подвески машины. Устройство салентблока входят:
- две металлические трубки;
- резиновое сосединение этих трубок.
Эту деталь изготавливают методом вулканизации, из-за чего она имеет отличные свойства по виброизоляции. Салентблоки способны гасить все виды нагрузок, которые появляются во время эксплуатации авто.
Если сайлентблоки сильно изношены, то управление автомобилем будет некомфортным, появятся шумы и начнут быстрее изнашиваться места соединения деталей.
Сайлентблоки ставят на передние и на задние подвески. Они устанавливаются на рычагах. Кроме рычагов, сайлентблоки соединяют узлы крепления коробки передач, двигателей и амортизаторов.
Для повышения надежности, необходимо вовремя менять виброизоляционные подушки.
Где применяется сайлентблок
На передней оси сайлентблоки применяются для крепления амортизаторов, стабилизатора поперечной устойчивости и реактивных тяг. Помимо этого, они используются для крепления двигателя и коробки передач. На заднем мосту они, главным образом, встречаются в креплениях реактивных штанг. Стандартный ресурс службы резинометаллических шарниров составляет порядка ста тысяч километров, но очень часто значительно снижается из-за неудовлетворительного качества дорог. Немалое влияние на состояние детали оказывает и стиль вождения конкретного автовладельца. Как уже писалось выше, своевременная замена сайлентблоков очень важна и, кстати, не требует обязательного обращения на станцию технического обслуживания.
Расположение и принцип работы сайлентблоков
Сайлентблоки устанавливаются в точках крепления рычагов подвески к кузову (балке, подрамнику). Для чего нужны сайлентблоки, становится понятно из их «официального» названия. В технической литературе их называют резинометаллическими шарнирами – так как это именно они обеспечивают «качание» рычагов при работе подвески. В то же время сайлентблоки ограничивают значительное смещение рычагов относительно точек крепления, при котором могли бы измениться установочные углы колёс.
Роль демпфера, гасящего вибрацию и создающего упругое сопротивление смещению рычагов играет резиновая втулка. На рисунке ниже шарнирное соединение рычага и кузова показано в разрезе.
Схема установки сайлентблока нижнего рычага ВАЗ 2101-2107
В гнездо рычага запрессована наружная обойма сайлентблока 2. Внутренняя же его втулка 6 зажата между внутренней и наружной шайбами и не может свободно поворачиваться относительно оси. Ввиду того, что между рычагом и его осью зажата также резиновая втулка шарнира 1, поворот рычага относительно оси возможен только одновременно с деформацией (перекручиванием) демпфера – наружная и внутренняя металлические втулки приварены к резине.
Такое плотное соединение деталей и обеспечивает ограничение излишних перемещений рычага – ось, рычаг и сайлентблок установлены без каких-либо зазоров, которые могут стать причиной возникновения вибрации и неприятных стуков при движении. Шарниры в таких подвесках устанавливаются по два на рычаг и дополняют друг друга.А вообще, в зависимости от того, где находится тот или иной сайлентблок, работать он может по-разному:
- За счёт «скручивания» резиновой втулки.
- За счёт сжатия/растяжения резины.
В однорычажных подвесках типа «Макферсон» зачастую используется такое сочетание резинометаллических шарниров: один работает на скручивание, второй соединяет кузов с дополнительным плечом рычага, которое придаёт жёсткость всей конструкции. Демпфер «дополнительного» сайлентблока работает больше на растяжение/сжатие.

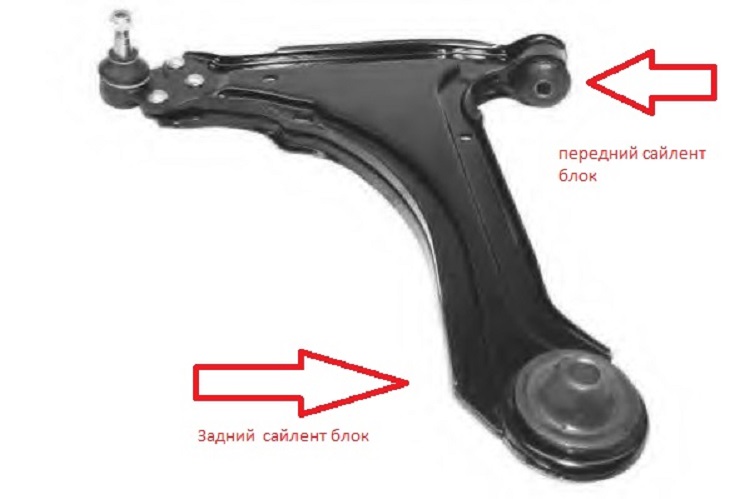

Рычаг передней подвески Opel Corsa
Передний сайлентблок такого рычага в основном нужен для амортизации внешнего воздействия на колесо при ходах подвески во время её работы. Задний же, установленный вертикально, противодействует усилиям, направленным поперечно плоскости качания рычага. Попросту говоря, предотвращает его перекос.

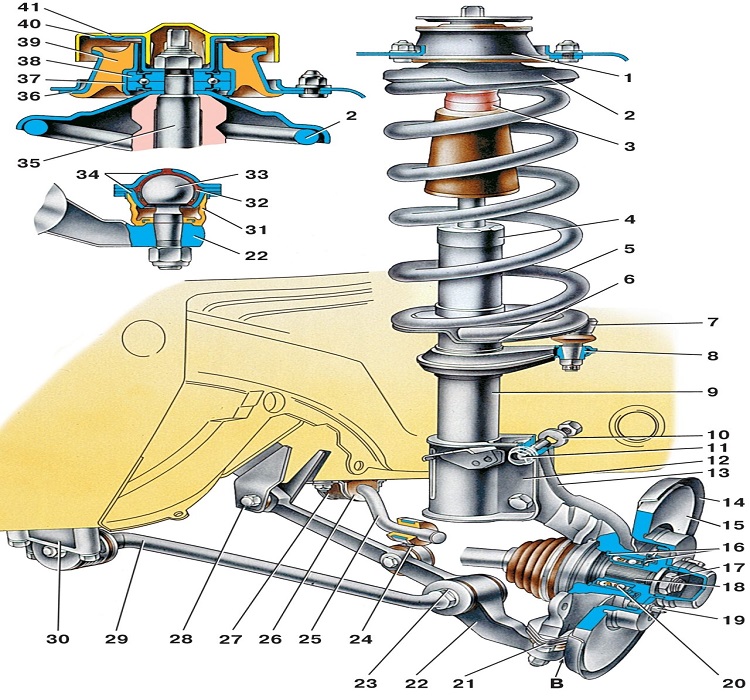

Схема такой подвески может быть немного изменена – рычаг (22 на рис. ниже) крепится к кузову в одной точке (28), а в поперечной плоскости между ним и кузовом устанавливается растяжка 29, также крепящаяся посредством резинометаллических шарниров (30 и 22).
Схема крепления рычага подвески автомобилей ВАЗ 2108-99, ВАЗ 2114-15
Сайлентблок рычага этой подвески без наружной металлической втулки. От проворачивания в гнезде он удерживается за счёт того, что запрессовывается со значительным усилием.
Это интересно: Замена заднего и переднего ступичного подшипника Renault Megane 2
Так называемые «плавающие» сайлентблоки устроены совсем иначе – это, скорее, шаровые шарниры:
Центральная втулка 6 в средней части выполнена в виде сферы, которая может вращаться в пластмассовом вкладыше 5. Узел заполняется смазкой и закрывается защитными чехлами 1. Такой шарнир обычно устанавливается в некоторых многорычажных подвесках – в таких местах, где необходимо обеспечить большую степень свободы в одной плоскости и одновременно исключить взаимное смещение деталей в другой (в данном случае – в плоскости, перпендикулярной оси шарнира). Чаще всего применяется в «поворотных кулаках» задних независимых подвесок (или в реактивных тягах, их поддерживающих).
Признаки их износа
Признаки износа сайлентблоков:
- во время движения по прямой или при торможении автомобиль тянет в сторону;
- повышенный износ резины по бокам;
- повышенная вибрация при езде;
- скрип или стук в районе подвески;
- подвеска стала работать жёстче.
Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.
Металлические части детали ломаются крайне редко. Изнашивается обычно резиновая прокладка.
Причины преждевременной замены:
- Длительная эксплуатация, которая ведёт к усыханию резинового уплотнителя и потере свойств.
- Взаимодействие с химическими веществами. Масло и бензин разрушают резину.
- Неправильный монтаж.
Преждевременный износ говорит о том, что требуется найти причину и устранить её. В ином случае скоро процедуру замены придётся повторять. Подтёки масла хорошо будут видны, а монтаж следует выполнять строго по инструкции и проверять соединения.
Правильный выбор
Выбор делают после диагностики неисправности или при плановой замене. Необходимо понимать, какую роль деталь выполняет в подвеске. Её задача — гасить колебания, которые неизбежно возникают из-за неровностей на дороге.
Колебания при движении передаются на пружины подвески, где их частично гасят амортизаторы. Далее вибрация распространяется на раму через связующие узлы. Частично её гасят сайлентблоки благодаря наличию мягкого основания между втулками. Поэтому качество основания должно быть высокого уровня. Заводской вариант подвески комплектуется сайлентблоками на основе резины. Это проверенный материал, но есть и лучше — например, полиуретан.
Преимущества полиуретана:
- Срок эксплуатации увеличен в 5 раз. Это позволяет через большие промежутки пробега делать замену и агрессивнее нагружать подвеску.
- Повышенная термическая устойчивость. Полиуретан хорошо переносит перепады температуры. На морозе материал работает так же хорошо, как и при высоких температурах.
- Благодаря плотной структуре материала повышается управляемость автомобилем.
Резина и полиуретан пользуются одинаковой популярностью. Водители сами выбирают, на что делать упор. С резиновыми проставками можно получить повышенный комфорт при езде, а сделать улучшенную управляемость можно лишь с полиуретаном. Но в последнем случае комфорт снижается, особенно это чувствуют пассажиры.
Приобретая деталь, лучше проконсультироваться со специалистом в магазине. Дело в том, что виброизоляторы внешне трудно отличить друг от друга — они практически схожи. А вот их внешний диаметр иногда несколько отличается, что вызовет трудности при установке.
Процесс демонтажа и установки
Установка начинается после покупки деталей. Потребуется инструмент — ключи для снятия балки и рычагов подвески, молоток или кувалда.
Пошаговое руководство:
- Автомобиль загоняют на яму или эстакаду. Можно приподнять колесо на домкрате, но так неудобно работать с подвеской — приходится работать лёжа. Лапа домкрата не должна стоять в одной плоскости с кронштейном балки.
- Демонтируют балку подвески. Обязательно при этом снимают трос ручника.
- Кронштейны имеют специальные скобы, в которых держатся шланги тормозной системы. Скобы снимают.
- Демонтируют старый сайлентблок балки. Гаражные условия предполагают использование молотка или кувалды. Работать следует осторожно, чтобы не повредить посадочное место, иначе возникнут проблемы с монтажом новой детали.
- Посадочное место очищают от грязи, кладут туда графитовую смазку.
- Устанавливают новую деталь. Замену сайлентблока задней балки делают так, чтобы не было зазоров и дырок. Запрессовку делают аккуратными ударами молотка.
- Собирают балку в обратном порядке.
Замена окончена и ездить на автомобиле можно сразу же. Во время сборки следует проверять монтаж каждой детали и только потом приступать к сборке следующей. Сайлентблок передней балки меняют по такой же схеме.
Демонтаж старой резинки делают в 3 — 4 сильных удара кувалдой. Бить следует строго по центру детали, не отклоняя в сторону от вертикальной оси. Край обоймы загибают при помощи зубила, чтобы облегчить демонтаж.
Опытные мастера используют отрезок трубки для выпрессовки сайлентблока задней балки. Важно, чтобы её диаметр был несколько меньше, чем тот же параметр посадочного места. Трубку приставляют к детали и бьют по ней молотком. За несколько ударов деталь будет снята без лишних операций.
Сняв сайлентблок задней балки, проверяют посадочное место. На нём не должно быть сколов и трещин. Если таковые имеются, то деталь следует заменить. В ином случае новый сайлентблок не встанет так, как должен.
Съёмник своими руками
Демонтаж и запрессовка новой детали — сложные этапы работ, особенно последний. Поэтому установку сайлентблоков задней балки следует выполнять при помощи специального устройства — съёмника. Его можно изготовить самостоятельно или попросить у знакомого. С ним не нужно бить молотком по деталям, поэтому повреждения нанести невозможно.
Варианты исполнения устройства:
- Тиски небольших размеров. Их надевают на деталь подвески, а под одну из сторон подкладывают трубку. Вторую часть важно установить так, чтобы она давила на корпус детали. Но между губой тисков и деталью устанавливают деревяшку.
- Самодельное устройство из подручных материалов. Этот вариант предполагает проведение токарных и сварочных работ. Делают хомут из металлических пластин или подручных средств. В основании сверлят отверстие, куда обычно вваривают гайку. Сюда устанавливают болт, который служит прессом.
- Приобретение заводского инструмента.
Вариант с тисками — самый простой и надёжный. Заводское изделие стоит денег. Если их нет, но есть навыки и детали, то можно изготовить инструмент самостоятельно. Важно, чтобы он выдерживал высокую нагрузку.
Особенности ходовой Короллы
Подвеска японского автомобиля, поставляемого на российский рынок, имеет увеличенный дорожный просвет. Автопроизводитель ориентируется на плохие дорожные условия в России и создает автомобили, максимально подходящие для эксплуатации.
Ходовая Тойоты Короллы может показаться достаточно жесткой, но она очень эргономична. Стабилизаторы, например, зачастую проходят пробег до 70-90 тыс. километров и более. Меняются они достаточно легко, но для этого нужны некоторые знания и навыки. Производитель позаботился о простоте конструкции, поэтому в ней может разобраться даже далекий от ремонта автомобилей человек. Шаровые опоры подвески Тойоты Короллы выдерживают свыше 150 тыс. километров пробега.
Чаще всего из строя выходят втулки стабилизатора и сайлентблоки. По регламенту автопроизводителя менять их следует через каждые 70-90 тыс. километров пробега. Автомобилисты, ездящие на высоких скоростях, могут решить на скорости 140-150 км/ч, что их подвеска неисправна. В действительности возникновение негромких стуков на таких скоростях является нормальным явлением.
Меняем сайлентблоки балки заднего моста на Toyota Corolla E120 своими руками
Практически все владельцы Тойота Королла Е120 сталкивались с тем, что приходила необходимость менять сайлентблоки задней балки. Это связано с износом резинового изделия, и при этом в подвеске слышен металлический звон и стуки.
Видеоматериал о замене сайлентблоков задней балки на автомобиле
Видео повествует о смене сайлентблоков задней балки. Расскажет, о процессе, тонкостях и нюансах
Алгоритм замены сайлентблоков задней балки на Королле кузов E120
Практически все владельцы Toyota Corolla E120 сталкивались с необходимостью замены сайлентблоков задней балки. Это связано с износом резинового изделия и при этом в подвеске слышен металлический скрежет и стук.
Задние сайлентблоки.
Первым признаком выхода из строя сайлентблока задней балки Тойота Королла Е120 является удар по задней подвеске.
Диагностика этих изделий проводится на яме или на элеваторе. В этом случае сайлентблоки должны крепко держаться. Если в месте установки спицевых деталей наблюдается сильный люфт, то это признак неисправности резинового изделия.
Рассмотрим последовательность действий по смене сайлентблоков задней балки:
- Замена сайлентблока потребует поднятия задней части транспортного средства, а также доступа к ней снизу. Поэтому выполнять работы нужно на яме или подъёмнике. Можно выполнять операции на ровной поверхности, при поднятой задней части автомобиля. Но это не совсем удобно.
- Снимаем задние колёса.
- Демонтируем задние датчики АБС с транспортного средства.
Снимаем датчик АБС с балки заднего моста.
- Откручиваем и отсоединяем тормозные трубки.
Откручиваем тормозную трубку.
И вынимаем её с посадочного крепления. - Открутив болт крепления, отсоединяем заднюю стойку амортизатора от балки.
Откручиваем крепление стойки от балки.
- Демонтируем тормозные барабаны.
Откручиваем крепление заднего тормозного барабана.
Снимаем его с балки. - Откручиваем и вынимаем болт крепления балки к кузову.
Откручиваем крепление балки к кузову.
И вынимаем балку. - Задняя балка снята с автомобиля.
Задняя балки спускается вниз…
…и вынимаем заднюю балку. - Выпрессовываем сайлентблоки.
Наглядный процесс прессовки сайлентблока в посадочное место.
- Проводим прессовку новых деталей.
Прессуем новые сайлентблоки в заднюю балку.
- Теперь можно собрать автомобиль.
Выбор запасной части для кузова E120
Для успешной и долгой эксплуатации сайлентблоков, к выбору необходимо отнестись достаточно серьёзно. Так, автомобильный рынок запасных частей предлагает широкий ассортимент запасных частей, не только оригинального, но и аналогового производства.
Оригиналы и аналоги
При ремонте машины важно приобрести оригинальные или близкие к оригинальным детали. Отдельные автовладельцы предпочитают неоригинальные комплектующие для подвески: ведь они считаются «расходным материалом»
В некоторых случаях лучше приобрести аналогичную деталь, так как оригинальные комплектующие для Короллы стоят достаточно дорого. Обусловлено тем, что у данной машины гарантирован быстрый износ рычагов (они считаются проблемным местом). Замена на аналогичные детали позволит автовладельцу сэкономить энную сумму денег.
Итак, выбор комплектующих велик, поэтому стоит посетить несколько салонов (или проверить несколько онлайн-магазинов) перед непосредственной покупкой. Рассмотрим, насколько различаются в цене рычаги подвески различных брендов. В сводной таблице приведены самые популярные варианты замены:
Производитель | Артикул | Цена (руб.) |
Allex | 3ZZ | 2900 |
Sidem | 45277 | 3279 |
Optimal | G61224 (1225) | 2606 |
Febi | 21928 | 2811 |
Для сайлентблоков ситуация аналогична. Оригинальные комплектующие маркируются артикулом 4347452030. Цена у них достаточно низкая, поэтому лучше все-таки приобрести сайлентблоки от производителя транспортного средства
Если они не устроили вас по качеству или вы просто хотите немного сэкономить, то обратите внимание на следующие варианты:
Проивзодитель | Артикул | Цена (руб.) |
Avantech | ASB0190 | 1051 |
FEBEST | TAB202 | 245 |
Точка Опоры | 106414 | 486 |
Perfect | TO05ZE121WS | 161 |
Здесь ценовой разброс заметен сильнее, чем у рычагов для аналогичной модели автомобиля. Это связано с наценками магазинов и разным качеством резиновых вставок. Желательно приобретать детали у проверенных производителей: например, у Точки Опоры. Конечно, существует еще несколько десятков различных вариантов, но цены останутся в том же диапазоне (от 160 до 900 рублей).
Выводы
Замена сайлентблоков задней спицы Тойота Королла намного сложнее, чем передних, так как придется разбирать всю спицу. При выборе продукта следует уделить особое внимание, так как от качества запчасти будет зависеть длительный срок и безопасность эксплуатации.
