Реле стартера ВАЗ 2109: диагностика неисправности

Где находится реле включения стартера?

В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается.

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

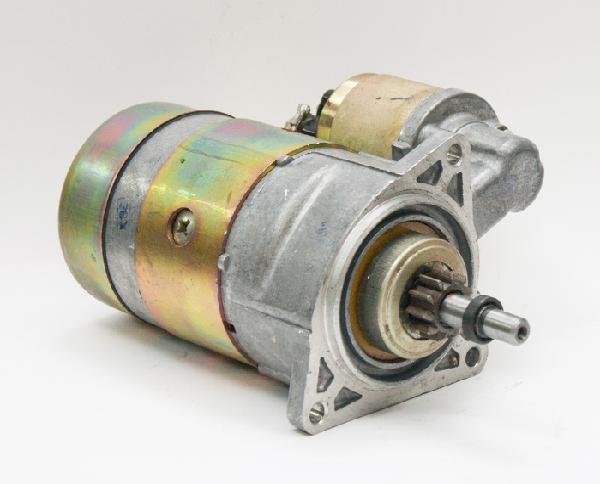

1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

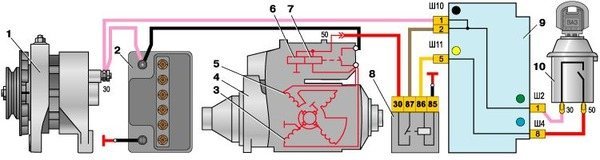

Схема элемента

Информация для авточайников:

· цифра 8 ваша;

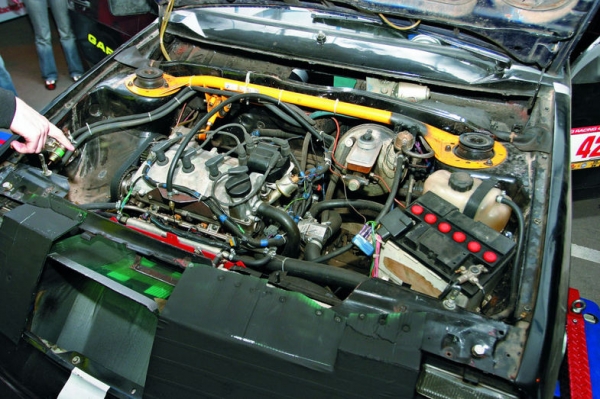

· если взглянуть из-под капота авто, то сразу увидите, что висит оно на задней стенке отсека (моторного). И толстый провод красного цвета к реле идет;

· не увидели? Да вот же оно: прямо на рамке, смотрит на вас четырьмя контактами слева от вакуумника.

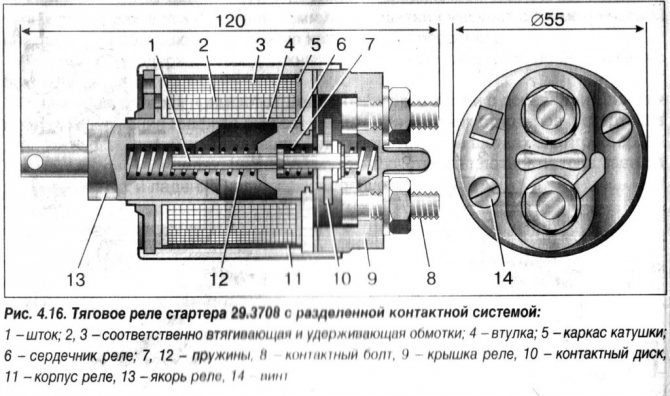

Конструкция и принцип работы реле включения стартера ВАЗ 2109

Функционирование реле основывается на электромагнетизме: медный проводник наматывается на трубчатый сердечник устройства, а когда ток проходит через эту конструкцию, возникает магнитное поле. Под влиянием образовавшегося силового поля якорь, расположенный в трубке, втягивается внутрь.

В конструкции описываемого устройства имеется две катушки.

Включение первой отмечается в тот момент, когда на реле подается напряжение, вторая начинает работать после того, как якорь заходит в сердечник.

Якорная обгонная муфта связана рычагом непосредственно с якорем. За счет этого реле, во-первых, контролирует процесс подачи на ДВС напряжения, во-вторых, дает возможность шестерне сцепиться с маховиком автомобильного двигателя.

Дополнительное реле стартера ВАЗ 2109 располагает несколькими контактными выводами. Два из них передают от аккумулятора авто ток, а один имеет статус управляющего (от него к замку зажигания транспортного средства тянется провод), который и контролирует работу всего устройства. Управляющий вывод является самым тонким, а силовые контакты внешне похожи на болты относительно большой толщины (они крепятся на текстолитовой крышке). Внутри реле контакты имеют прямоугольную либо круглую форму.

Как видите, конструкция реле достаточно проста, любой автолюбитель разберется в ней, потратив совсем немного времени. Задача данного узла машины – передавать на маховик стартера крутящего момента за счет выключения питания и разъединения провода после запуска мотора ТС.

Блок предохранителей и реле

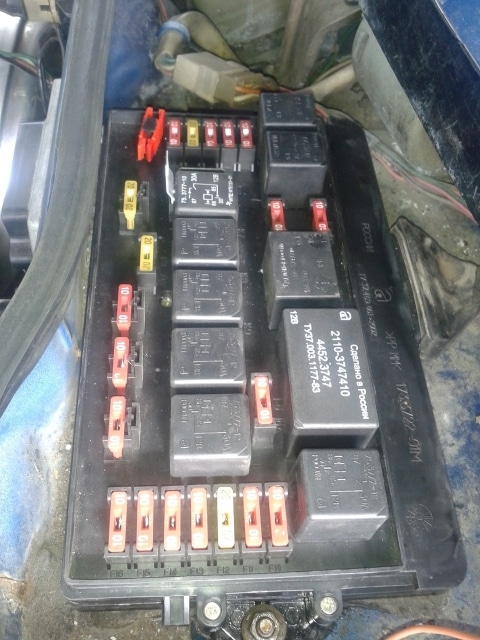

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

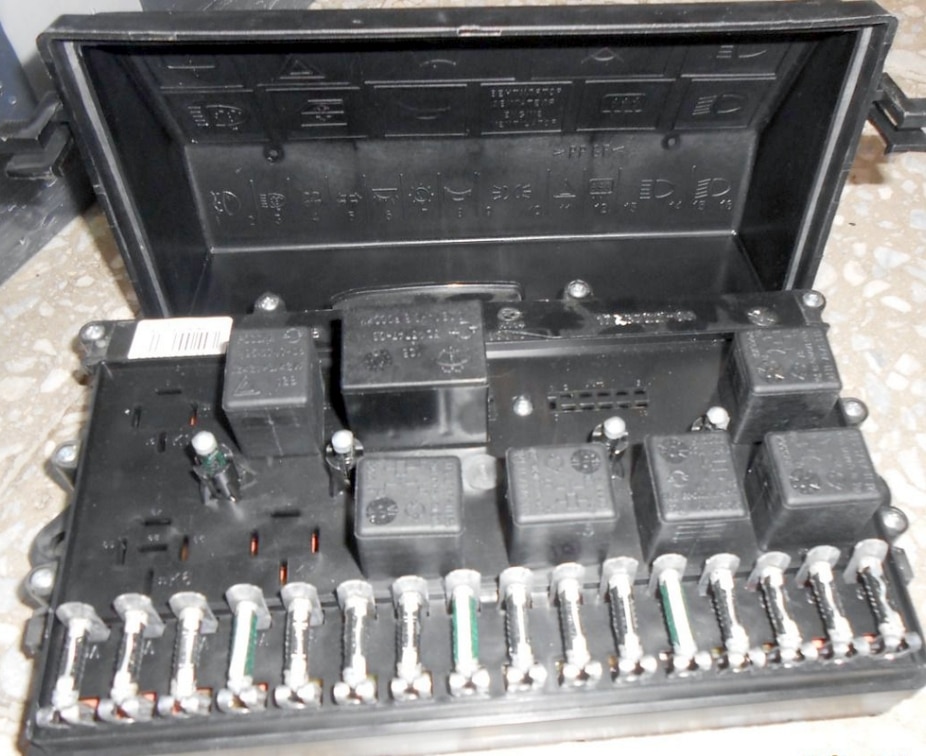

Фото – пример

Схема

Обозначение предохранителей

За прикуриватель отвечает предохранитель номер 12 на 16А.

Назначение реле

Вариант 2

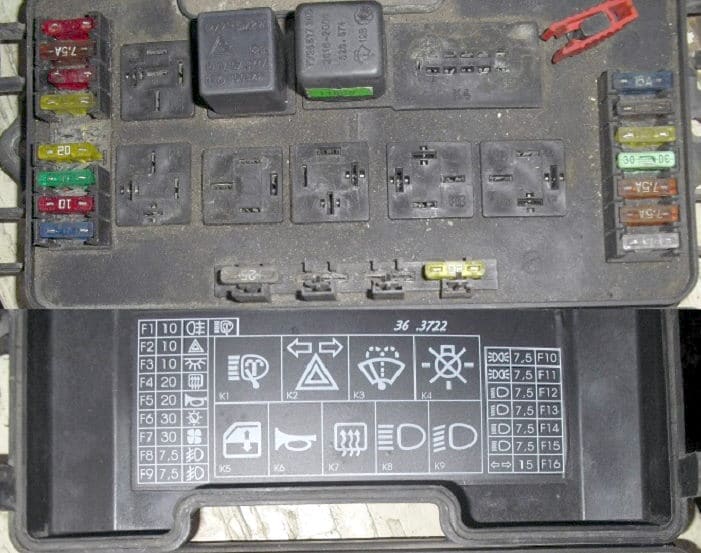

Фото – схема

Описание

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

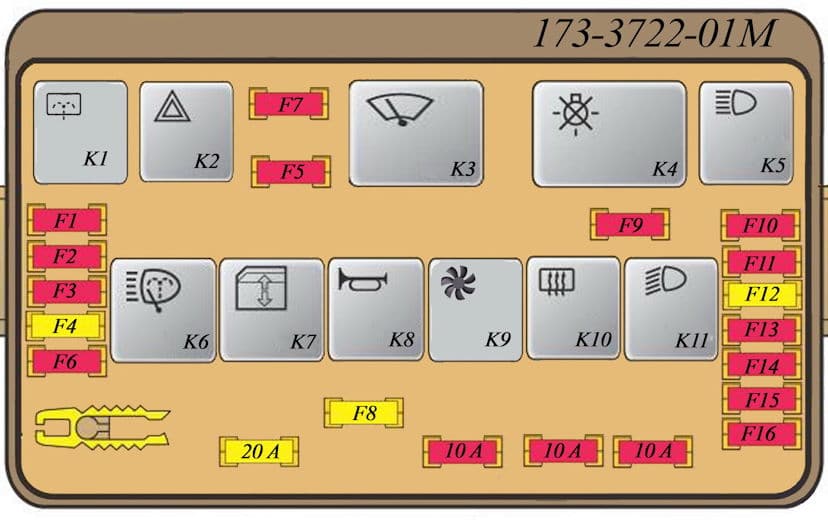

Вариант 3

Схема

Назначение

За прикуриватель отвечает предохранитель номер 12 на 20А.

Назначение реле представлено на схеме.

Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.

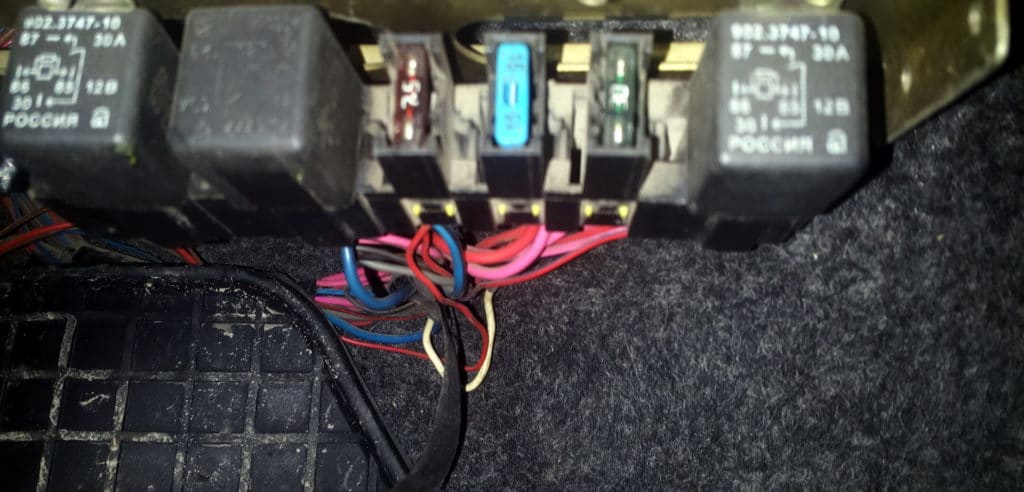

Дополнительный блок

Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.

Фотография

Схема

Расшифровка

Типы втягивающих реле стартера

На отечественных автомобилях в зависимости от модели устанавливаются разные типы детали. Каждый из них имеет свою конструкцию и применяемость.

• Для «классики» (модели от «копейки» до «семёрки» — 2101, 2106, 2107 и т.д.) — нередукт. стартер;
• Для моделей от «восьмёрки» до 21099 — нередукт. стартер;
• Универсальные (для любой модели с редукт. стартером);
• Для моделей от «восьмёрки» до 2109 и 21099, 21013 — 21015 — со стартером AZD.

Следует знать, что существуют разборные и неразборные модели втягивающих реле. Разборные, как правило, относятся к категории старого образца и стоят на ВАЗ 2101 — 2107.

Неразборные конструкции обычно не ремонтируют, заменяя новой деталью.

Когда нужно менять реле включения стартера

Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле (Мол оно вечно и никогда не ломается), просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности.

Примечание! При выходе из строя реле включения стартера как мы уже сказали автомобиль не будет заводиться и тем самым реагировать на повороты ключа в замке зажигания, тоже самое будет происходить при слабом заряде аккумуляторной батареи и поэтому если у вас есть подозрения на неё то либо заряжайте, либо меняйте на новую в случае если она будет уже сильно изношена, кроме этого точно такая же ситуация (Машина не заводиться) может из-за замка зажигания происходить, а именно из-за его контактной группы но на автомобилях с реле включением стартера это бывает редко, потому что реле ещё разгружает контакты у замка зажигания и тем самым контакты реже подгорают, но всё же о том как проверить контактную группу замка вы можете вычитать в статье под названием: «Замена замка зажигания и его контактной группы на ВАЗ»!

Популярные причины неисправности

На наиболее распространенные причины приходится порядка 95%!всех случаев, когда стартер не крутит. Потому первым делом обращаем внимание на них.

Рекомендуем:  Замена втулок стартера своими руками на автомобилях ВАЗ

Стартер не крутится в разных ситуациях по-разному. Это важно учитывать и четко прослеживать все сопутствующие симптомы. Так вы даже без помощи специалистов сумеете вернуть агрегат в строй и возобновить нормальную работу системы зажигания

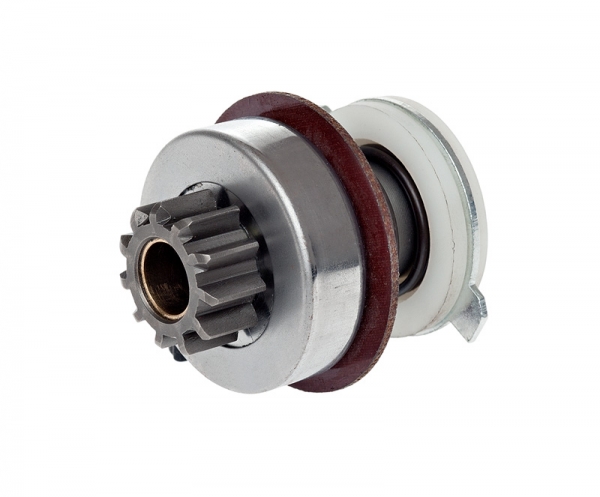

Бендикс

Не редко простая разборка и чистка внутренних компонентов стартера позволяет устранить проблемы с его функциональностью. Потому после снятия устройства и не обнаружения внутри него поврежденных элементов, попробуйте тщательно все зачистить, собрать и установить на место. Вполне вероятно, стартер начнет крутить.

Распространенные причины неисправности

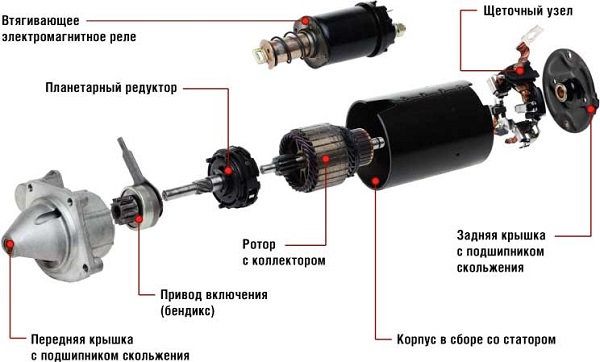

Обозначение компонентов стартерного узла

Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
3. Стартер на ВАЗ 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

• силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
• вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
• если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
• износе щеток или втулок так называемого якоря;
• коротком замыкании обмотки.

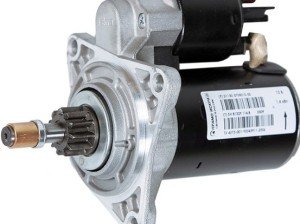

Стартерный узел «девятки»

Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

• села аккумуляторная батарея;
• произошло окисление клемм, в результате чего они ослабли;
• удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

• замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
• разрушилось кольцом, расположенное в редукторном устройстве;
• очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого стартер ВАЗ 2109 начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Демонтаж

С процессом демонтажа не должно возникать никаких проблем. Здесь главное снять стартер, поскольку на нем удерживается искомая релюшка. Следовательно, демонтаж проводится в сборе.

1. Включите ручник, отключите аккумулятор, сняв с него минусовую клемму.
2. От АКБ на контакт релюшки идет провод с крупным сечением. Его можно отключить путем откручивания с помощью ключа на 13.
3. Из втягивающего реле извлеките тонкий провод питания обмотки.
4. С помощью того же ключа на 13 открутите три крепежные гайки, удерживающие стартер на блоке сцепления.
5. Извлекать устройство можно через низ или верх. Если выбрали верх, тогда нужно немного покрутить стартер вокруг своей оси и достать.
6. Нижний вывод сложнее, поскольку здесь нужно снимать защиту картера. Но если проводятся параллельные работы, требующие подобных манипуляций, проблем не возникнет.

Ремонт

Далее перед вами стоит выбора — заменить полностью релюшку или же попробовать ее отремонтировать.

Полноценному ремонту поддается только реле, имеющее разборную конструкцию. Не редко на автомобилях стоит релюшка с неразборным корпусом. Там ремонт также возможен, но только частичный.

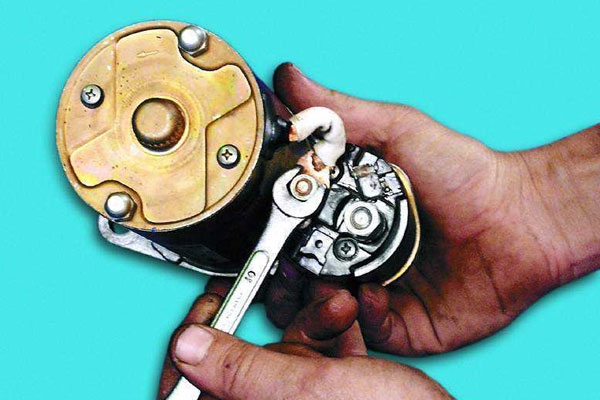

• Открутите пару болтов, которые удерживают релюху на стартере, отсоедините серьгу сердечника от верхнего конца приводного рычажка;
• На его место установите новое втягивающее реле, завершив тем самым замену.

Но если вы хотите сэкономить или просто любите повозиться с автомобилем, вполне можно попробовать вернуть к жизни поврежденную релюшку. Для этого мы предлагаем вам подробную инструкцию.

Наиболее уязвимое место этого агрегата — это контакты в месте припайки проводок к клемме. Она может окислиться или просто изначально была некачественной. Потому перед разборкой реле припаяйте контакты паяльником. В большинстве случаев работоспособность релюшки возвращается и не приходится разбирать корпус.

Разобранный элемент

Если такая мера не помогла, будем разбирать корпус и ремонтировать.

1. Релюха состоит из корпуса с обмоткой внутри, сердечника с возвратной пружиной и контактов.
2. Пружина отсоединяет шестерни ротора стартера от венца бендикса при отключении питания обмотки релюхи.
3. Задняя крышка релюшки зафиксирована винтами к корпусу. Потому первым делом снимаем эта крышку, открутив соответствующие крепежные элементы.
4. У обоих контактных болтов есть по гайке, которые также открутите.
5. Под гайками вы увидите шайбы. Не потеряйте их, чтобы при обратной сборке вернуть на место.
6. Отпаяйте оба вывода обмотки, вооружившись паяльником. После чего снимите крышку.
7. Если на контактах вы обнаружили следы нагара, их можно удалить мелким надфилем.
8. Под крышкой располагается резиновое уплотнительное кольцо. Проверьте его на предмет эластичности, целостности. Если кольцо повреждено, износилось, замените новым.
9. Демонтируйте контактную пластину вместе со штоком.
10. Плоской отверткой снимите возвратную пружину.
11. Если пружинка деформировалась, сильно растянулась, ей потребуется обязательная замена. В противном случае изношенная пружина не сможет гарантировать нужный контакт. Как результат, релюшка не отрабатывает должным образом.
12. Разберите контактную пластину. Чтобы это сделать, нужно снять стопорное кольцо, изолирующую шайбу. После этого пластина сама выпадет из-за давления, создаваемого пружиной.
13. Извлеките из крышки контактные болты. Зачистите поверхности их контактов. Не редко из-за подгорания контактных поверхностей перестает работать нормально втягивающее реле.

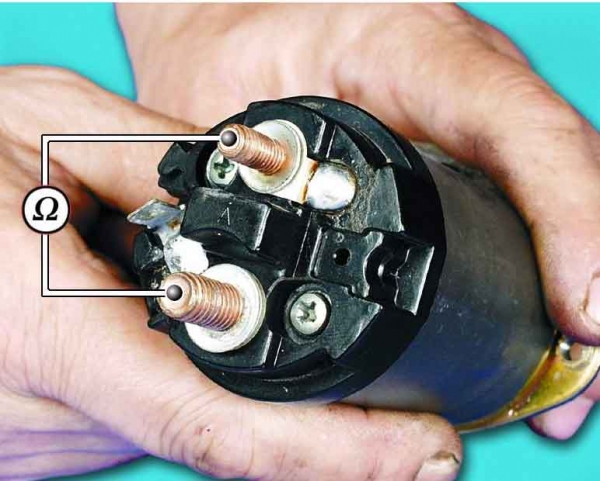

Контактные болты

1. Если нагар слишком сильным и простой наждачной бумагой удалить его не получается, не спешите покупать новые болты. Просто поверните их на 180 градусов. Так соприкасаться они будут уже другой стороной, где нагар отсутствует.
2. Обмотки реле располагаются в неразборном корпусе. Если они повреждены, вам не останется ничего другого, кроме как целиком поменять релюшку.
3. Замените все поврежденные и изношенные элементы реле включения, после чего соберите все в корпус обратно. Установите втягивающее реле на место и проверьте, вернулось ли зажигание в норму.

Если реле имеет неразборный корпус, многие рекомендуют его менять. Но при желании можете даже такой агрегат отремонтировать. Для этого нужно развальцевать корпус плоскогубцами, затем отпаять контакты и извлечь крышку. Далее следуйте инструкции, приведенной выше.

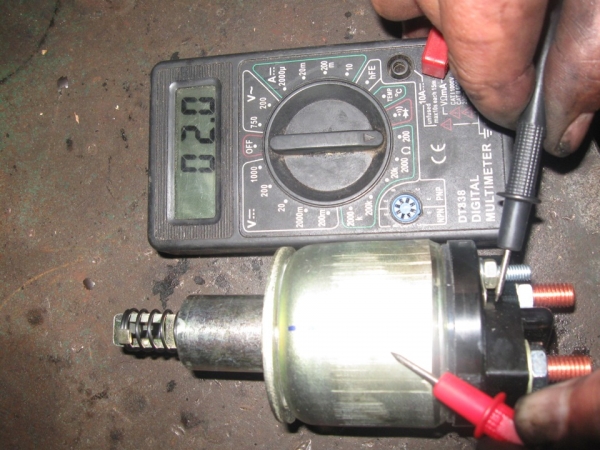

Последний этап замены или ремонта — это проверка сопротивлений обмоток.

Если узел работает исправно, вам мультиметр в режиме омметра покажет следующие данные.

Проверка состояния

При существенном отклонении от нормы замените отремонтированное реле, либо проверьте новое. Оно могло оказаться дефектным или поддельным.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Редкие ситуации

Случаются они заметно реже тех, что мы описали выше. Но исключать их ни в коем случае не стоит.

Изучив представленные ниже ситуации, сравните их с поведением вашего пускового устройства и автомобиля, который перестал крутить или щелкает, но не крутит.

1. При инжекторном двигателе в морозную температуру около -20 градусов по Цельсию все приборы функционируют. Это говорит о том, что аккумуляторная батарея полностью заряжена. При этом стартер почему-то крутить отказывается. Ваши действия:
   • Если при попытке завести двигатель щелчков нет, проверьте состояние предохранителя, проводки и втягивающего реле;
   • При наличии щелчков наиболее вероятным источником проблем является втягивающее реле. Оно подлежит замене.

1. В течение всего дня двигатель нормально заводился, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутится. При попытке завести мотор несколько раз подряд раздается несколько щелчков. Ваши действия:
   1. Зарядите аккумуляторную батарею;
   2. Обожмите, зачистите и потуже затяните контакты на стартере и аккумуляторе;
   3. Если первые два пункта не дали результата проверьте саму батарею. Для этого проволокой замыкаются ее контакты. При исправной АКБ появится искра, плавящая проволоку;
   4. Подключите плюс от аккумулятора прямо на втягивающее реле. Если стартер молчит, замените стартер.

АКБ автомобиля

1. В течение дня автомобиль заводился без проблем. Но после простоя в несколько минут попытки завести машину завершаются провалом. Поворачивая ключ, реле срабатывает, но стартер упорно не хочет крутиться. Замкнув два болта втягивающего реле, все завелось. Доехали до пункта назначения, остановились, выключили двигатель. При повторной попытке завестись та же ситуация. Только замыкание болтов уже не действует. Ваши действия:
   • Разберите корпус пускового устройства;
   • Проверьте состояние щеток. Высока вероятность того, что они полностью стерлись. Отсюда такой эффект;
   • Замените щетки на новые. Это дешевле, чем полностью менять агрегат.

1. Стартер не крутит. При попытке замкнуть его только возникает шум, как при работе дрели. Двигатель при этом не подает признаков жизни. А вот с толкача завести удалось без проблем. Ваши действия:
   • Убедитесь, что ваш стартер исправен;
   • Если с ним все в порядке, отправляйтесь в монтажный блок, проверяйте предохранители;
   • Также изучите состояние замка зажигания. Не исключено, что проблема с ним;
   • Не забудьте обязательно проверить проводку на наличие разрывов, замыканий;
   • Проверьте состояние контактов. Не редко минус не поступает на реле стартера только по банальной причине окисления или обгорания провода.

Разобравшись в причинах отказа в работе стартера, можно своими силами вернуть устройство к жизни. Не спешите выбрасывать старый стартер и покупать новый. Практика владельцев ВАЗ 2109 показывает, что частичный ремонт, а порой и простая чистка устройства, дает возможность на длительный срок возобновить функциональность одного из главных элементов системы зажигания.

Замена втягивающего реле стартера пошагово

Опять таки о делах насущных вазовских речь будет идти сегодня, о ремонте то бишь. На сей раз источником неудобств стало втягивающее реле стартера. В чем проявляется проблема — и так всем понятно. Что делать с этой проблемой — еще понятнее, менять!

Запись не шибко интересная, но хроник авто ради я ее отмечу.

Симптомы рядовые — поворачиваешь ключ, но вместо звука пыжащегося стартера слышен только сухой и тоскливый щелчок. Вероятность осечки была примерно 30-40%, так что я не особо парился и просто возил с собой в салоне отвертку. В случае нежелания работать я быстро и технично распахивал капот, ловко замыкал стартер отверткой, причем так приноровился, что даже в кромешной темноте с первого же раза попадал в нужное место и ехал дальше. Особо диких неудобств мне это не доставляло, но как-то негоже на людях бегать с отверткой возле капота. Вечером перед сном намыл подкапотку, чтоб под капотом ковыряться было приятнее:

Все чистенько как у кота. Кстати, о котах…
Найди на этом фото кота. Нашел? Странно, ведь кота здесь нет.

На следующий день купил запчасть и поменял:

ДИНАМО вроде не особо хвалят, поглядим на сколько его хватит.
Ставил себе реле этого же производителя на Неадеквата, нареканий пока что не было.

Думал вначале снять стартер, но за неимением ямы и необходимостью снимать из-за этого защиту картера решил проделать все сняв втягивающее на месте:

Первый раз загнал свое зубило в этот свежеснятый гараж.
Доступ в принципе безпроблемный, слегка только мешается патрубок охлаждайки.
Спустя 10 мин. неспешных манипуляций старое втягивающее вынуто, даже без единого мата :-/
Тут можно понять по покорёженному пятачку, как давно я стал заводить машину с отвертки.
Традиционное фото в сравнении.

Почти без единого матерного слова все встало на места.
Снимал бы стартер — гемору было бы куда больше.
