Регулировка фар Форд Фокус 2 рестайлинг: пошаговая инструкция

Как понять, нужна ли фарам регулировка

Регулировка ближнего света для популярной американской техники необходима, если дорога недостаточно хорошо подсвечивается при передвижении ночью.

Существуют и визуальные показатели неправильной настройки:

Движущиеся навстречу автомобили начали чаще моргать дальним светом при ночном перемещении по трассе;
Пучок света «заваливается» в левую или правую сторону, недостаточно подсвечивая основную зону дорожного полотна;
Световой поток значительно потускнел и направлен кверху, подсвечивая верхушки домов, деревьев и столбов;
Луч слишком сваливается книзу, а освещения очень мало для ночного передвижения, даже если активировать дальний свет.

Если вы отметили хотя бы одно из перечисленных обстоятельств на своем автомобиле, необходимо регулировать фары. Для начала проверьте, какую позицию занимает переключатель электрокорректора фар внутри машины. Необходимо возвратить ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар автомобиля дорестайл и рестайл-версии могли сбиться в результате случайной активации кнопки настройки пучка света, но если регулировка установлена верно, придется настраивать сам механизм узла.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

На что влияет правильная регулировка фар Ford Focus II

Грамотная регулировка света Ford Focus II позволяет добиться требуемого уровня безопасности, включая получение отличного обзора при езде ночью и в плохую погоду. Пренебрегая настройкой, можно получить серьезные проблемы, к примеру, не заметив на обочине трассы другую машину или излишне ослепляя встречных водителей.

Регулировка фар своими руками возможна, но чтобы точно настроить все характеристики, потребуются специальные инструменты и навыки. Чаще всего эта процедура производится в сервисном центре, но приблизительная регулировка возможна и «в домашних условиях».

При самостоятельной наладке можно воспользоваться регулировочными винтами, размещенными на корпусе фары, по 2 с каждой стороны. Один из винтов отвечает за горизонтальное положение светового потока и расположен в верхней тыльной зоне корпуса, а другой находится снизу фары и контролирует вертикальную позицию пучка света. Прокрутка винтов возможна с помощью плоской отвертки или 7-миллиметрового шестигранного ключа.

Правильная ручная регулировка требует размещения транспортного средства на ровной поверхности, примерно в трех метрах от ровной стены. Стоит залить полный бак топлива, а в багажник поместить запасное колесо и штатные инструменты. Это позволит подвеске переместиться в позицию, соответствующую традиционно снаряженной машине. На сиденье водителя эксперты советуют положить какой-либо груз массой 60-70 килограмм, также необходимо поставить угол светового потока в позицию «0».

Перед тем, как отрегулировать фары на Форд Фокус 2, требуется почистить фары и проверить давление в шинах, доведя его до рекомендуемых автоконцерном характеристик. Не забудьте взять плоскую отвертку, рулетку, Torx-звездочку, а также маркер.

Особенности регулировки фар

Итак, настройка фар выполняется с помощью специальных регуляторов, которые находятся на корпусе. Регулировка происходит в несколько этапов. Для начала необходимо обеспечить нормальное давление в шинах автомобиля, поскольку это влияет на направление световых потоков. После этого выполняем следующие действия:

устанавливаем автомобиль на ровную поверхность перед стеной на расстоянии в 3 метра (если внутри нет пассажира и водителя, то нужно положить какой-то груз, который будет равен им по весу);
наносим разметку на стену согласно установленной схеме (схему можно найти в интернете), причем поперечная ось должна соответствовать нулевой линии;
немного раскачиваем автомобиль, чтобы подвеска приняла нормальное положение;
измеряем длину отрезка от пола до центра фары;
включаем ближний свет фар.

После этого можно приступать непосредственно к регулировке, а делать это нужно по отдельности для каждого фонаря. Второй в это время должен быть закрыт какой-то тряпкой. Изменяем положение пучков света с помощью регуляторов на корпусе фар до тех пор, пока оно не будет соответствовать схеме на стене.

Когда же свет находится в определенных границах, очерченных согласно схеме, то регулировка фар может считаться оконченной. Отметим, что если ближние фары отрегулированы правильно, то и дальний свет будет работать корректно. На Форд Фокус 2 рестайлинг регулировка выполняется по такой же схеме.

Итак, подводя итог, можно сказать, что регулировка света фар – это важное и нужное мероприятие, которое можно провести самостоятельно. Благодаря правильной настройке оптики обеспечивается безопасность дорожного движения в темное время суток. Если же фары светят плохо, то это может привести к аварийной ситуации и ДТП. Своевременная регулировка сможет избавить от подобных неприятностей.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Регулировать самостоятельно или в сервисе

Регулировка фар «Форд-Фокуса 2» в сервисном центре может обойтись в 1000-2000 рублей. Однако проверка стоит намного дешевле – 200-300 рублей. Чтобы сэкономить, можно самостоятельно провести работы по настройке, а в сервисе дополнительно проверить углы головного света на специальном стенде.

Несмотря на простоту, регулировка света головной оптики – это очень важная и ответственная работа, от которой зависит безопасность не только автовладельца, но и других транспортных средств. Именно поэтому после выполнения самостоятельно настройки все-таки нужно заехать на станцию технического обслуживания и сделать экспресс-проверку.

В случае правильного выполнения всех рекомендаций дополнительная регулировка не потребуется, а автовладелец наглядно убедится в том, что оптика не ослепит встречного водителя.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

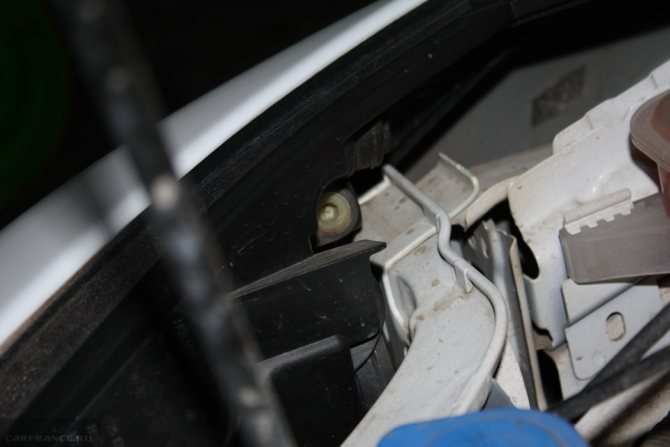

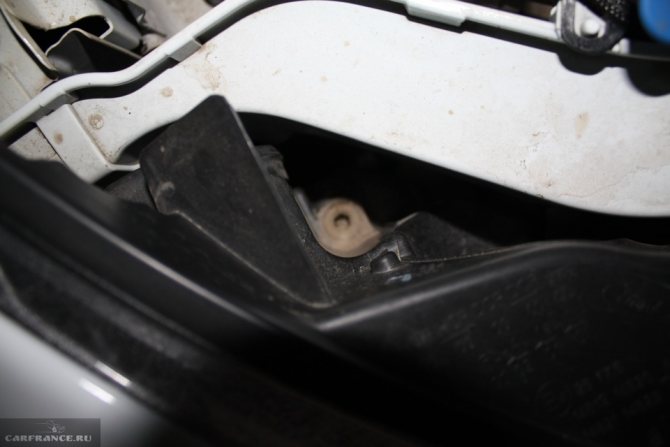

Винт регулировки по горизонтали.

Винт регулировки по вертикали.

Что необходимо для проведения работ

Для того чтобы замена лампочки ближнего света на FordFocus3 была произведена качественно и быстро, вам понадобится запастись необходимыми запчастями и инструментом:

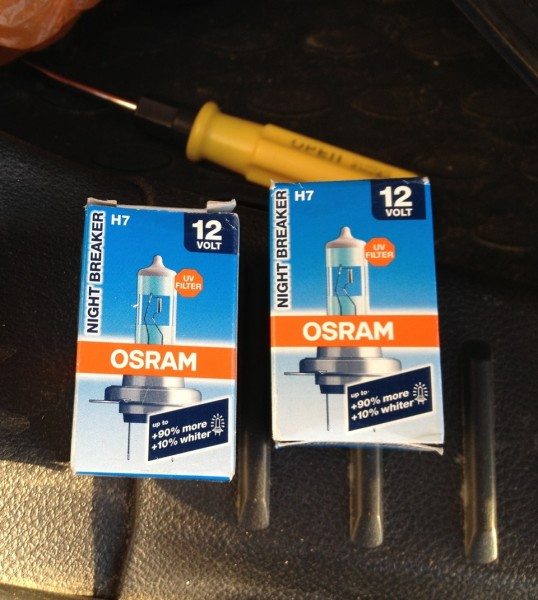

Важно! При выборе конкретного производителя лампочек имейте в виду, что на заводе устанавливается продукция бренда Osram, поэтому можно и приобрести этот вариант. Причем, в коробочке Осрам цена изделий в полтора раза ниже, чем в фирменной упаковке Форд, хотя изделия абсолютно идентичны.

Ford Focus 2 Регулировка направления пучков света фар: пошаговая инструкция

Ford Focus 2 > Техническое обслуживание > Регулировка направления пучков света фар
Регулировку направления пучков света фар Форд Фокус 2 рекомендуется проводить на станции технического обслуживания.

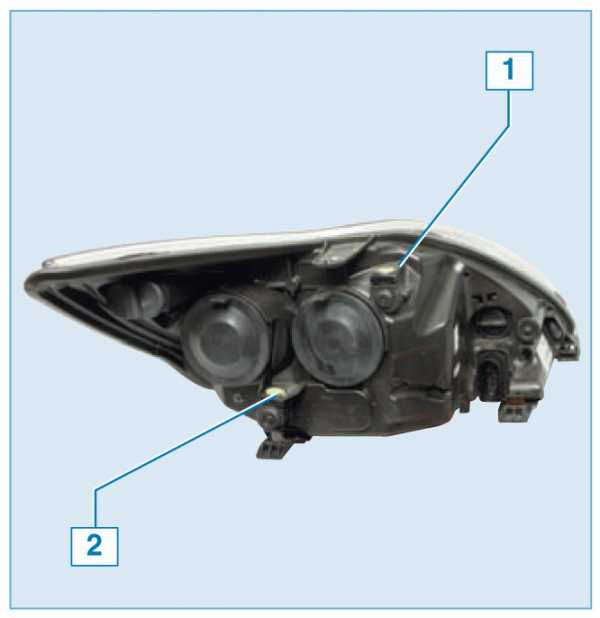

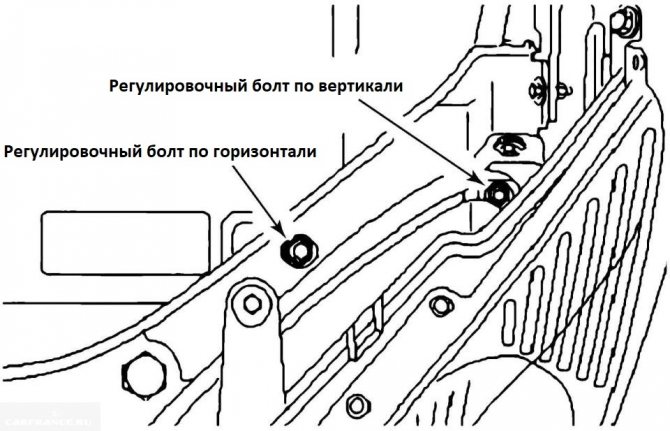

Расположение регуляторов направления пучков света на корпусе фары

: 1 — регулятор светового пучка в горизонтальной плоскости; 2 — регулятор светового пучка в вертикальной плоскости

При необходимости приблизительную корректировку направления пучков света можно произвести самостоятельно. Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем переключатель корректора фар в положение «0» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

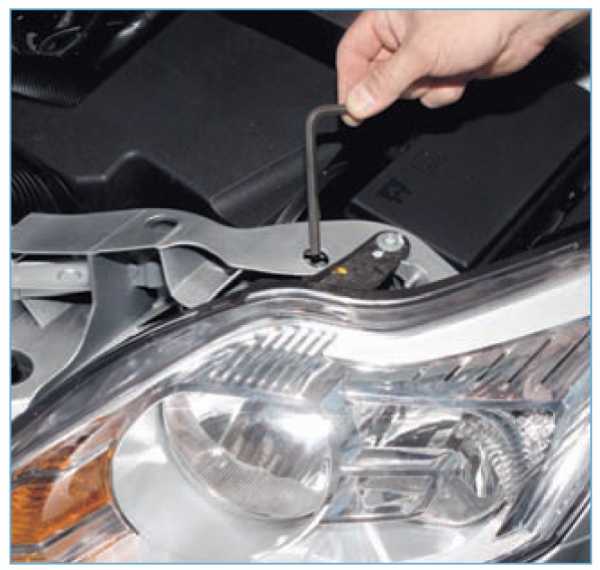

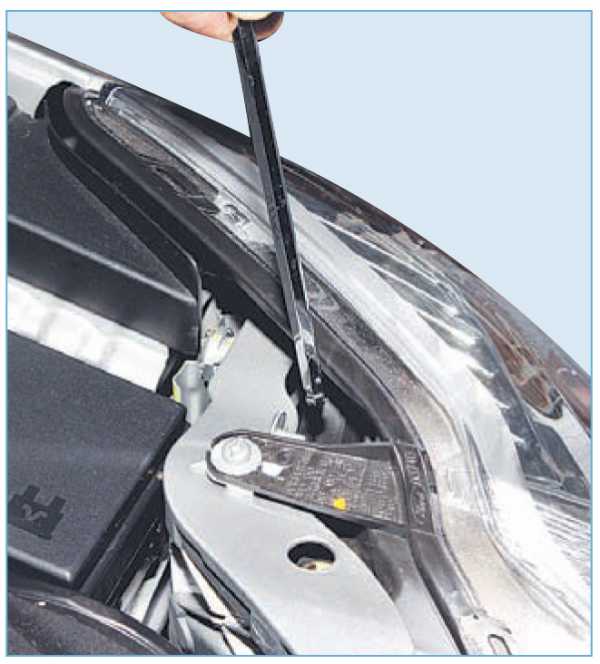

Поворачивая крестообразной отверткой или шестигранником «на 7» регулятор, расположенный ближе к оси автомобиля, изменяем положение светового пучка в горизонтальной плоскости.

Поворачивая крестообразной отверткой или шестигранником «на 7» регулятор, расположенный ближе к крылу автомобиля, изменяем положение светового пучка в вертикальной плоскости.

Аналогично регулируем направление светового пучка другой фары. Регулировку пучков света противотуманных фар выполняем при тех же условиях, что и при регулировке фар. Регулировку можно выполнить двумя способами: снизу автомобиля или в моторном отсеке. При первом способе снимаем грязезащитный щиток радиатора (см. «Снятие щитка радиатора Форд Фокус 2»).

Поворачивая крестообразной отверткой регулятор, изменяем положение светового пучка в вертикальной плоскости.

При втором способе снимаем блокфару (см. «Снятие блок-фары Форд Фокус 2, замена ламп»).

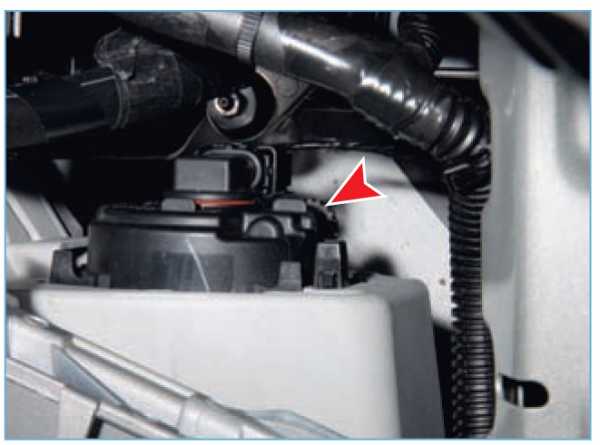

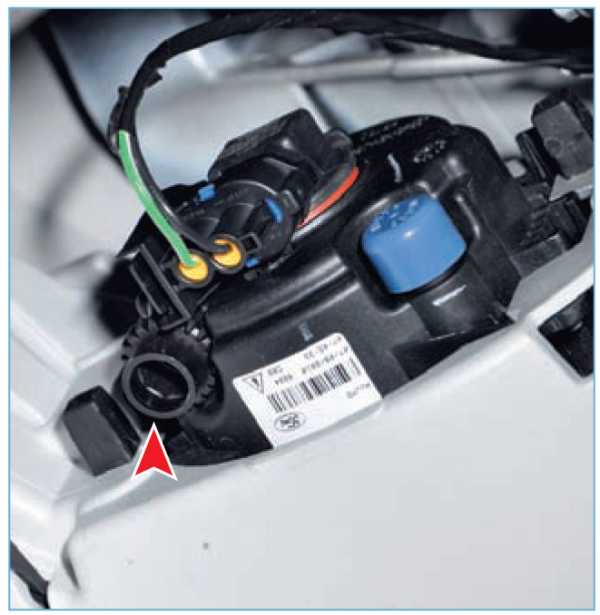

Поворачивая рукой регулятор, изменяем положение светового пучка в вертикальной плоскости.

Устанавливаем грязезащитный щиток или блок-фару Форд Фокус 2 в обратной последовательности.

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

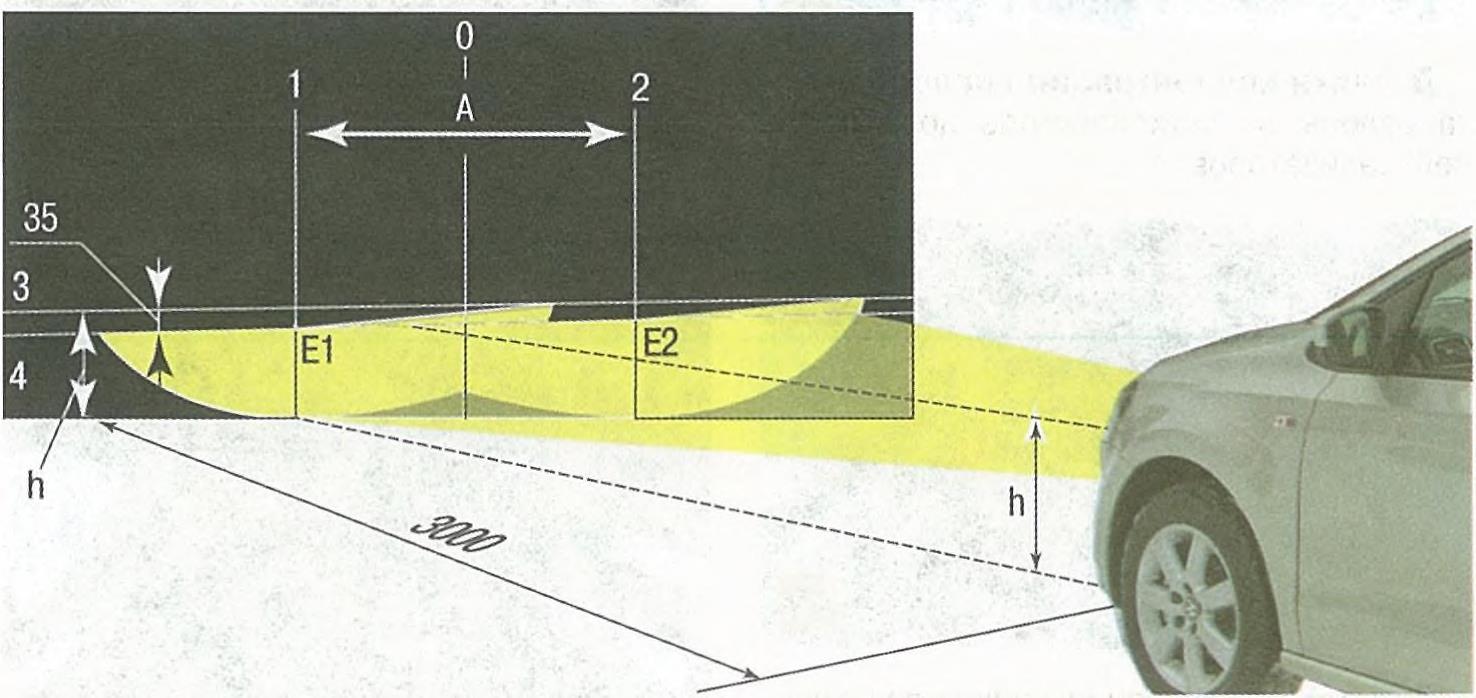

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.

Схема расположения световых пятен при включенных фарах автомобиля.

Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
Включаем фонари ближнего света.
Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

Первый метод

Даже небольшое несоответствие при регулировке фар может привести к тому, что фары слепят встречный транспорт
Чтобы подготовиться к работе, проведите на стене ровную линию, которая визуально разделит авто на две половины. Просто установите машину напротив стены, отмеряйте половину ее высоту, после чего выезжайте оттуда. Когда осветительные приборы раздельные, измеряйте каждый прибор. После этого приступайте к черчению еще одной линии, которая будет ниже первой на 5 см. Настройка света фар автомобиля далее требует измерение длины от лампочки до дороги и от лампочки до центра автомобиля. А перекресток этих прямых и будет центром осветительного прибора.

Для регулировки света фар своими руками автомобиль должен располагаться от стены на расстоянии 7 м. После включения ламп проверьте следующие параметры:

соответствует ли угол наклона оптики прямой, которую вы прочертили;
в месте, где пятно света идет вверх, оно должно соответствовать пересекающимся прямым.

Настойка дальней оптики происходит аналогичным образом, но ориентироваться следует на верхнюю линию.

Второй метод

Регулировка света фар своими руками требует наличия машины и гаражной стены.

Автомобиль устанавливается в десяти метрах от стены, соответствующим образом готовится – заправляется, а резина накачивается. За рулем сажают человека, соответствующего весу владельца.

Для исключения посторонних влияний на итог проверки раскачивается несколько раз подвеска, а также проверяются лампы – на них не должно быть трещин, сколов или прочих несовершенств.

пометьте на стене участки, которые полностью соответствуют центральной части оптики. Это делается на том же расстоянии, что и в реальной жизни;
соедините две точки прямой;
начертите пару отрезков. Первый из них расположен выше на 0,22 м, а второй – ниже на 0,12 м.

После того как вы нанесли разметку, обозначьте ширину светового пучка корректора на 0. Второй линии должно соответствовать ограничение пятен света основных ламп, а третьей – верхняя граница противотуманок. Пересекаться потоки света (их горизонтальная и наклонная часть) обязаны в точке пересечения ниже и выше центра лампочек на 12 и 22 см соответственно. Следите, чтобы винты корректора располагались в штатном положении. Когда имеется или другого авто, настраивайте его сообразно нагрузке, учитывая количество пассажиров в салоне, наличие груза и его массу.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

монтажный фен с регулировкой температуры;
скальпель или острый нож;
плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

№	Ток, А	Назначение
37	10	Дальний левый
38	10	Дальний правый
45	10	Ходовые огни, ДХО
48	20	Ближний свет, ДХО
60	15	Ближний правый
61	15	Ближний левый
69	20	Противотуманные фары
71	10	ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

№	Ток, А	Назначение
110	10	ДХО
113	10	ДХО
116	20	Противотуманные фары
135	20	ДХО
139	10	Дальний правый
140	10	Дальний левый
142	15	Ближний правый
143	15	Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Регулировка света фар Ford Focus 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг.

3. Разметьте на стене экран, как показано на рис. 10.5. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

4. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (700 мм) на экране.

5. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

6. Включите ближний свет.

7. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

ПРИМЕЧАНИЕ

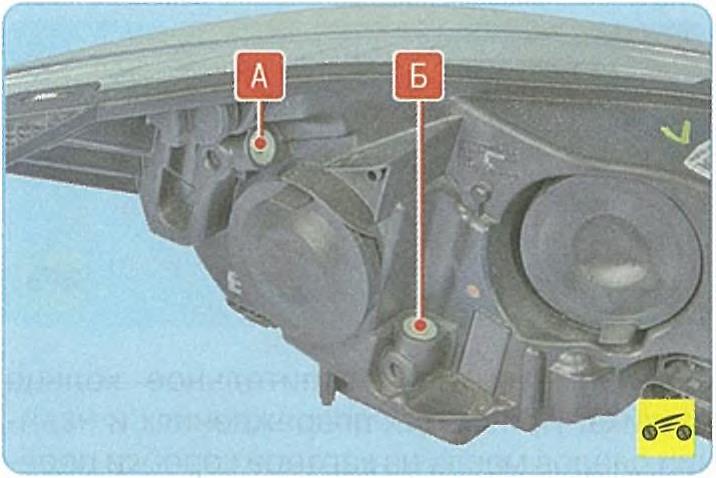

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.

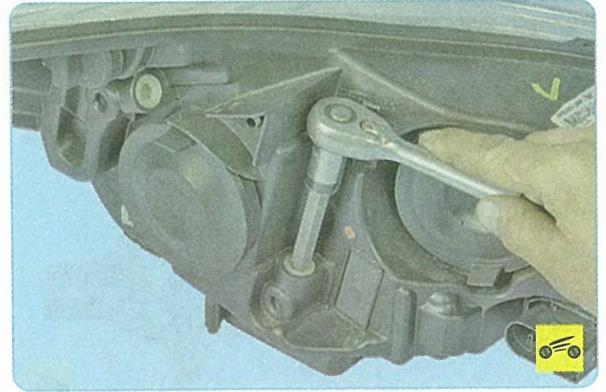

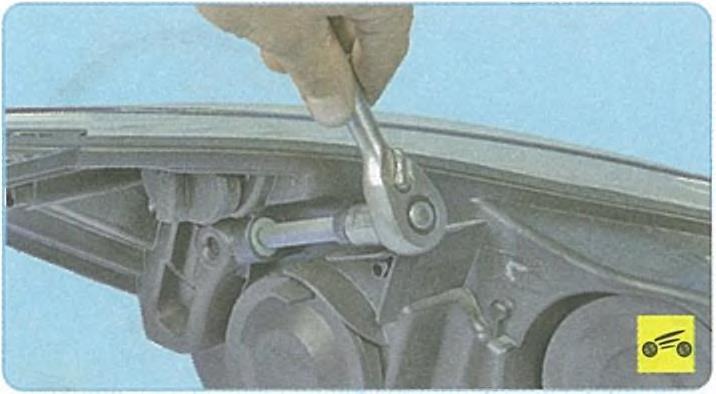

8. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и по вертикали.

9. Фары на Форд Фокус 3 считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Регулировка света фар

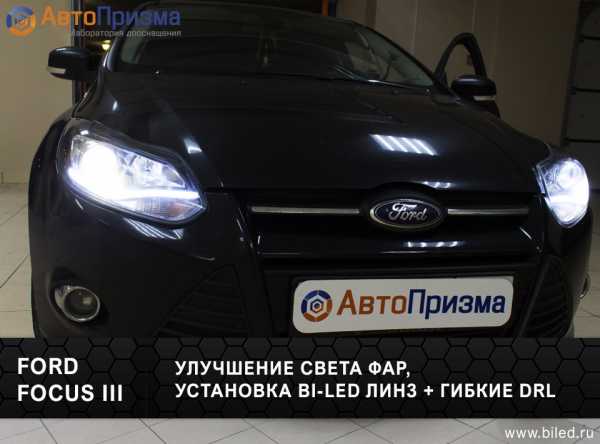

Ford Focus III Улучшение света фар, установка Bi-Led линз + гибкие DRL

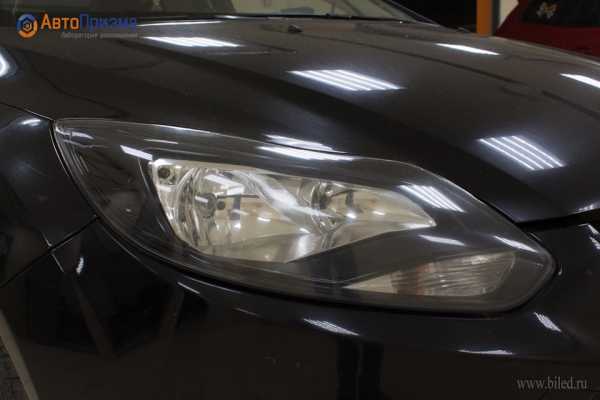

Здравствуйте друзья! В наш установочный цент приехал автомобиль Ford Focus III на дооснащение головной оптики.

Будем устанавливать Bi-Led модули в ближний свет фар. Ford — автомобиль американского производства, и технология дооснащения фар на нём немного отличается от стандартной. Но обо всём по порядку.

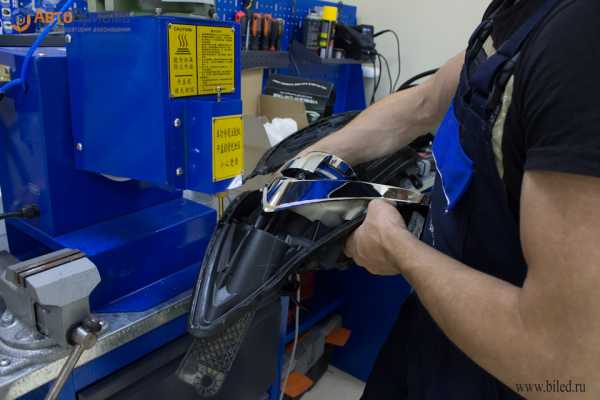

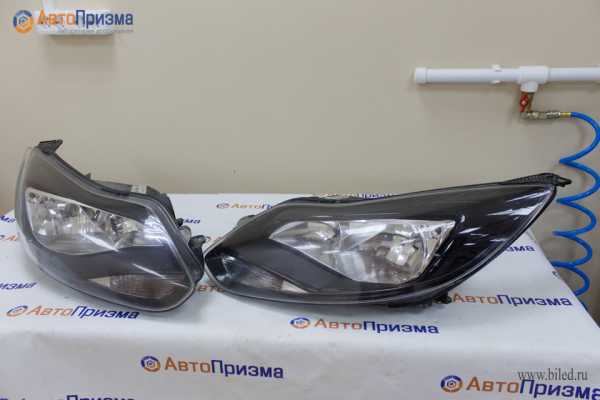

Первым делом мы снимаем фары. Бампер на Форде для этого откручивать не надо. Фары держатся на двух «торексах», а затем легко вынимаются.

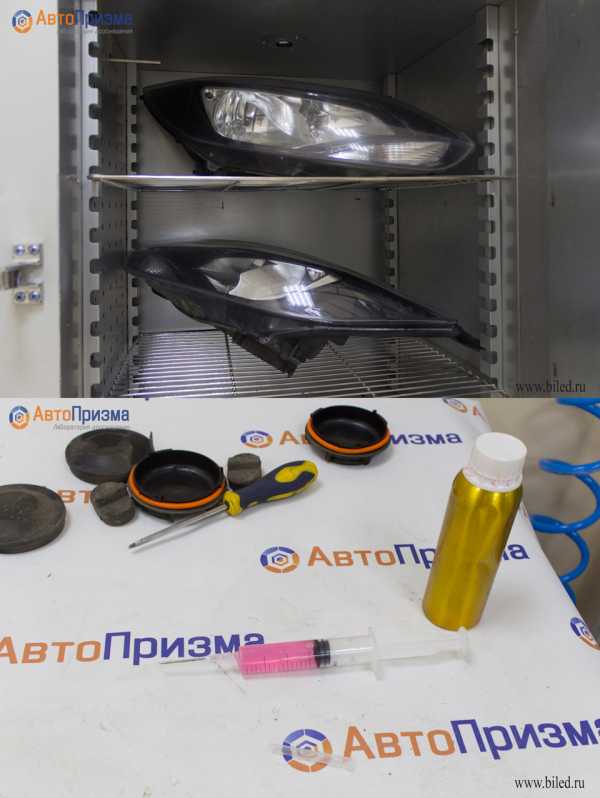

Помещаем фары в печь, но одним термонагревом в данном случае не обойдётся. Герметик на американских фарах при нагреве не становится настолько эластичным, что бы механическими усилиями раскрыть фару. В таких случаях мы принимаем специальный химический состав, который размягчает герметик.

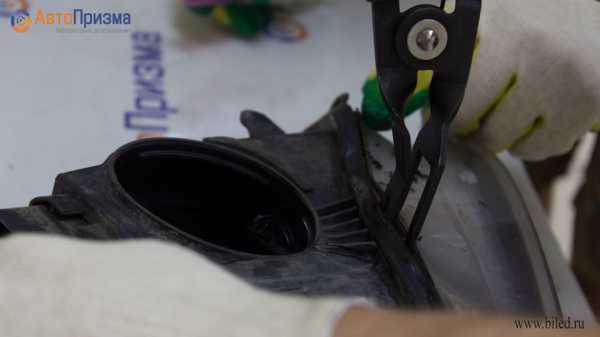

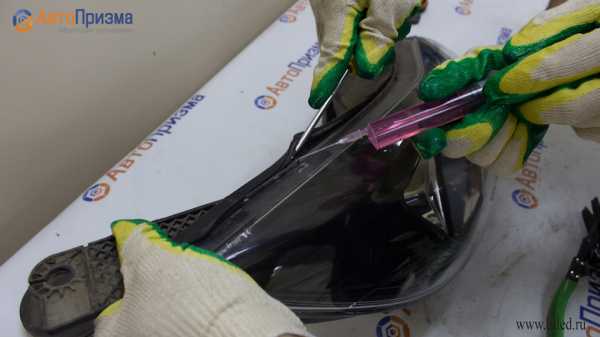

Аккуратно разжимаем пластик и через шприц подливаем специальный состав на герметик.

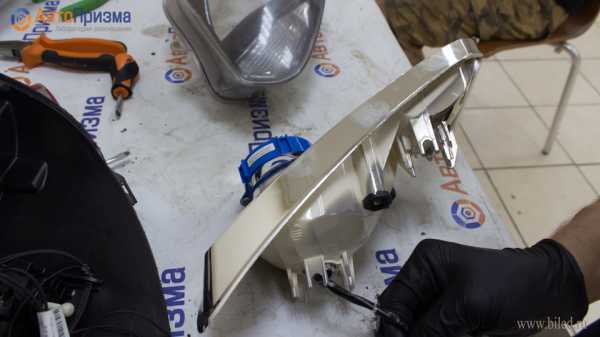

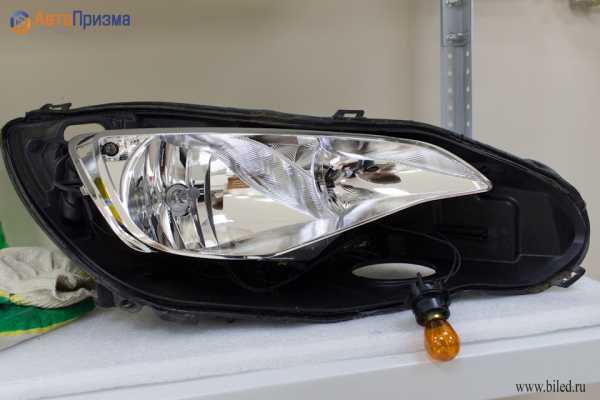

Разбираем фару, снимает отражатель и «декоративную рамку отражателя».

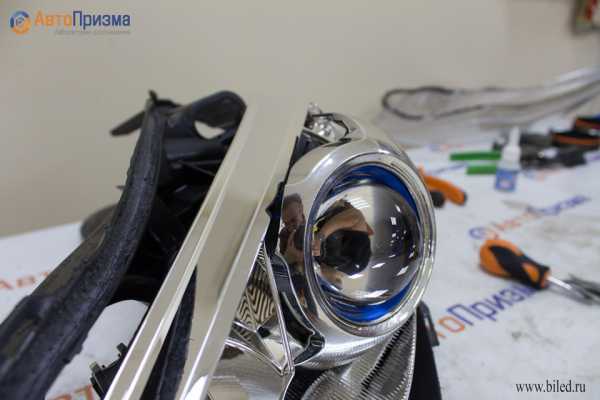

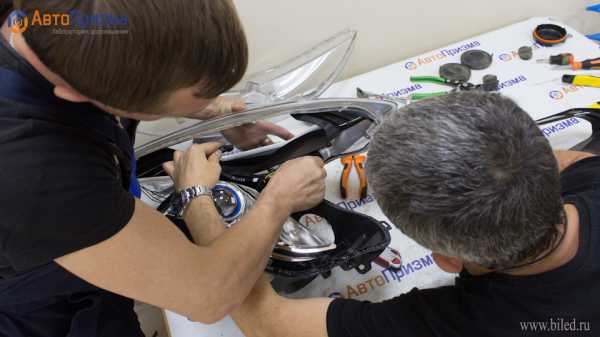

Прикручиваем линзу в штатный цоколь отражателя. Хоть здесь никаких трудностей нет.

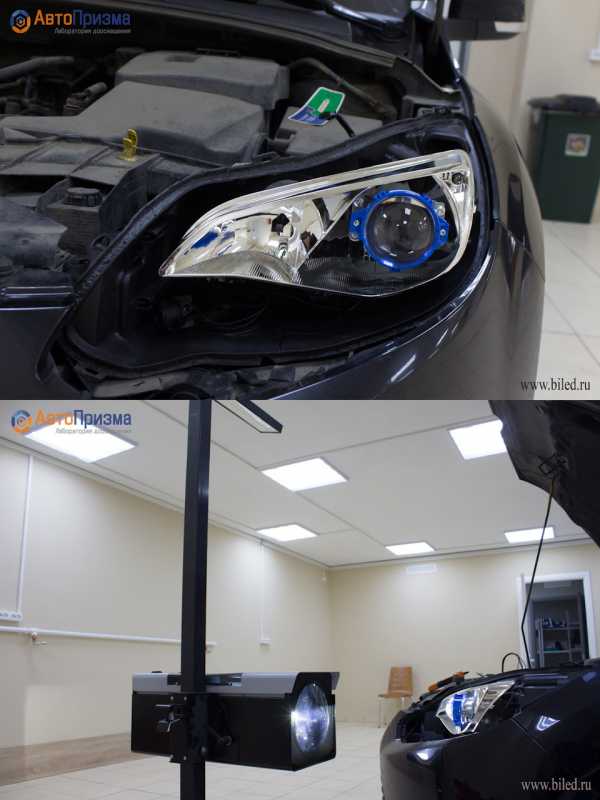

Сразу настраиваем свет по прибору.

Ещё одна сложность заключается в том, что из-за конструктивных особенностей отражателя маска к нему не подходит. Маска упирается в плафон фары. Будем её вырезать и подгонять по месту.

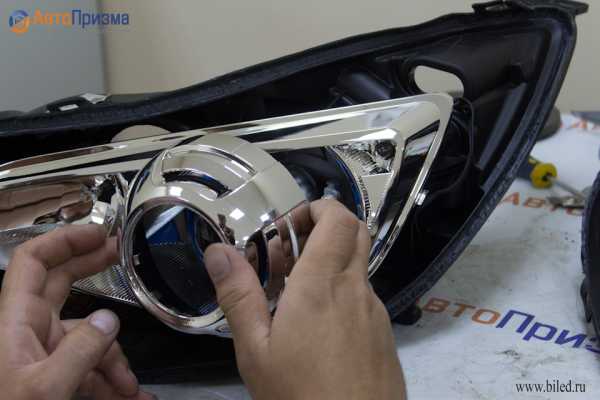

После манипуляций с ножницами и наждаком маска как литая садится на корпус линзы.

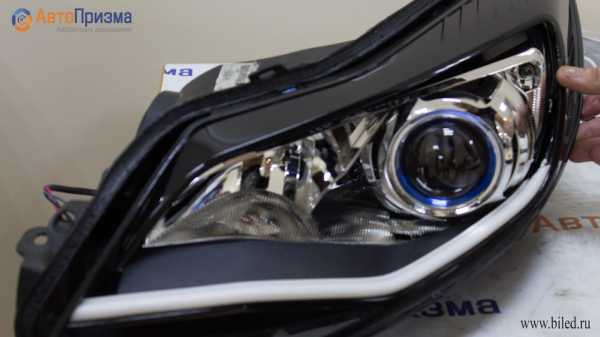

На «декоративную рамку» приклеиваем гибкие DRL. Диодная подсветка будет выполнять роль как габаритов, так и поворотников.

После чего ещё раз внимательно всё проверяем и наносим новый герметик Koito. В этом нам помогает специальны станок, который подаёт уже расплавленный герметик.

Запечатываем фары, подключаем блоки управления и устанавливаем фары на автомобиль.

Видео по теме

Заключение

Регулировка фар — крайне ответственная задача, от которой зависит безопасность водителя машины и встречных транспортных средств, а также пешеходов. При неправильно настроенных фонарях возрастает опасность аварийной ситуации, поскольку слишком высоко расположенный пучок света может слепить водителя машины встречного транспорта, ощутимо затрудняя обзор.
