Предпусковой подогрев двигателей: розетка или автономия, плюсы и минусы

Как возникла идея создания предпускового подогрева

Как известно, лень и поиски комфорта — это двигатель прогресса. Поэтому, в появлении такого устройства нет ничего удивительного. Особенно вспомнив, как наши отцы и деды справлялись раньше с замерзшими автомобилями в лютые морозы. Некоторые умудрялись разводить настоящие костры под двигателем грузовика, что бы его прогреть и запустить.

Но чаще применялись более «прогрессивные» методы, а точнее, использовались паяльные или керосиновые лампы. Но даже сложно представить, современного человека, копающегося под машиной с паяльной лампой в мороз -30 градусов. Поэтому, появление автоматических систем, прогревающих мотор и салон автомобиля — это логический шаг в развитии комфорта автовладельцев.

Общая информация

Специалисты относят подобные устройства к группе предпусковых подогревателей. Их конструкция включает в себя специальные ТЭНы — трубчатые электронагреватели. Они повышают температуру тосола, который после сильных морозов находится в охлажденном состоянии. При нагревании он за короткое время приобретает свои рабочие характеристики. В результате техническая жидкость свободно циркулирует в двигателе автомобиля по привычному контуру.

подогреватель тосола 12в
Электроподогрев тосола не занимает много времени. Когда оптимальные показатели температуры достигнуты, устройство отключается. Отдельные модели, представленные на рынке, имеют в качестве дополнительных функций:

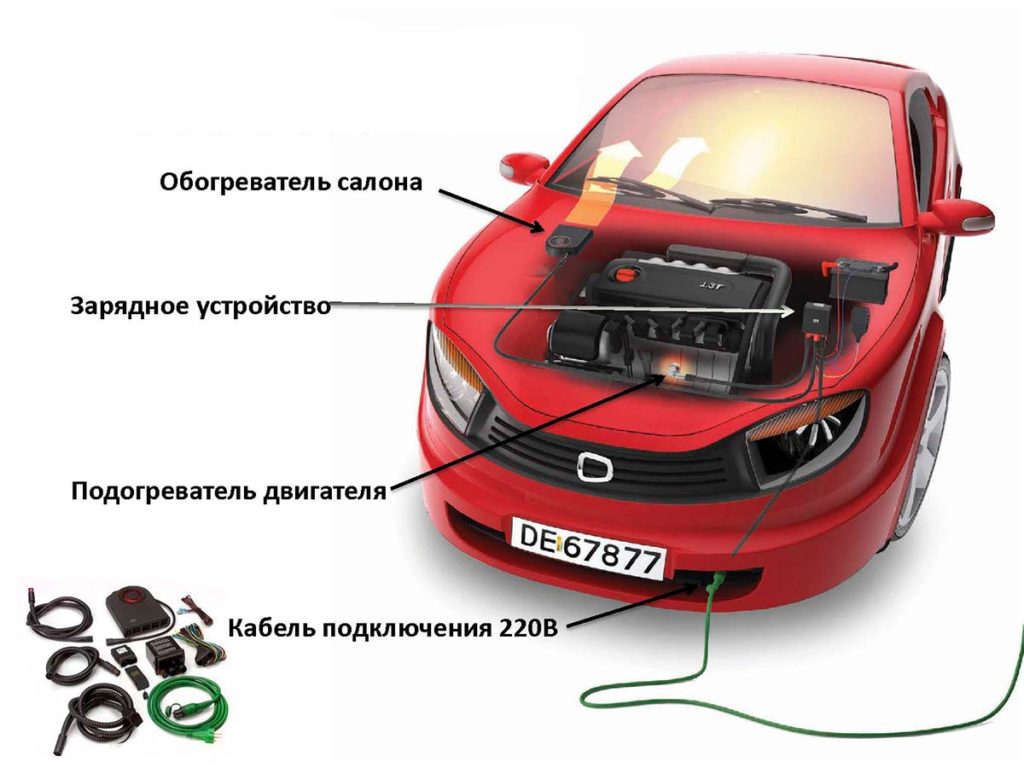

  • отопитель салона;
  • устройство, обеспечивающее зарядку АКБ.

Но довольно часто такие решения являются зависимыми от электричества. Для их использования необходимо наличие рядом розетки 220 В. При её отсутствии подобные устройства становятся совершенно бесполезными.

Поэтому они могут применяться только в гараже или же на автостоянке, где есть доступ к такому источнику энергии.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Преимущества систем нагрева

Как и любое устройство, применяемое автомобилистами, обогреватель тосола имеет определенные достоинства. О них следует узнать перед покупкой такого приспособления. Главными его плюсами являются:

  • Отсутствие каких-либо сложных моментов во время эксплуатации. Высокая надежность таких систем обеспечивает их надежную работу даже в условиях низких температурных режимов.
  • Подобные устройства обеспечивают быстрый прогрев охлаждающей жидкости ещё до момента пуска мотора.
  • Часть тепла нагретый тосол отдаёт деталям двигателя. Это обеспечивает наиболее эффективный теплообмен, а при запуске ДВС исключается ситуация сильного износа деталей ЦПГ.
  • В условиях низких температур приспособление позволяет легко завести двигатель.
  • При использовании устройства для предварительного подогрева тосола обеспечивается продолжительный ресурс стартера. Нагрузка на силовой агрегат во время запуска заметно снижается, меньше изнашиваются и другие элементы технической начинки машины.
  • Применение таких приборов — хорошая возможность снизить расход топлива в зимнее время.

Польза от этого оборудования, установленного в машине, заключается еще и в том, что оно обеспечивает ряд дополнительных возможностей. С его помощью можно успешно бороться с обледенением, которое часто появляется на передних стеклах автомобиля.

Время нагревания тосола

Как правило, время работа подогревателя тосола не превышает 20 минут, среднее время работы от 5 до 15 минут. Тут многое зависит от внешней температуры и типа установленного устройства.

Подогреватели, работающие на бензине за это время возьмут не более 0,5 литра топлива, а на электричестве не более 0,4 кВт.

Функциональность

Современные подогреватели тосола могут управляться с большого расстоянии с помощью GSM-управления через автоэлектронику автомобиля. Особенно это свойственно устройствам, работающим от сети 12 и 24В.

Также для этих целей можно использовать смартфоны и другие аналогичные девайсы. С помощью задания нужных параметров минитаймеру можно регулировать период работы подогревательного устройства.

Функциональность

Разновидности предпусковых подогревателей

В первую очередь, главная задача предпусковых подогревателей — это обеспечение нагрева охлаждающей жидкости в системе автомобиля до рабочей температуры. Тем самым прогревая силовой агрегат и позволяя запускать его в любых погодных условиях. При этом, существенно экономится топливо на прогреве и сохраняется рабочий ресурс самого двигателя. Ведь мотор постоянно запускается и работает при рабочей температуре, исключая работу с повышенной нагрузкой при низкой температуре.
Отметим, что предпусковые подогреватели можно разделить только на три основные группы, и все они отличаются только типом применяемого топлива или энергии. А все основные функции и принцип прогрева остаются одинаковыми. И так, устройства разделяются на:
• Электрические (в большинстве случаев использующие внешние источники энергии, потому что, заряда аккумулятора не хватит даже на минимальный прогрев);
• Бензиновые (соответственно могут использовать топливо из основного автомобильного бака или иметь собственную небольшую емкость);

• Газовые (по конструкции очень схожи с бензиновыми).
Ниже будет рассмотрен каждый тип в отдельности, где обсудим положительные и отрицательные стороны разных типов устройства, а также мощность и скорость прогрева.

Электрический предпусковой нагреватель

Подогреватель тосола своими руками

Но такая простота несет в себе и некоторые сложности. Автомобиль становится зависим от электрической розетки, а если отсутствует автоматика, то за одну ночь, предпусковой нагреватель может потребить около 15 кВт электричества.

Поэтому, такую систему можно устанавливать, как минимум имея собственный гараж с проведенным электричеством. В других случаях, стоит обратить внимание на устройства иной конфигурации.

Газовый или бензиновый предпусковой подогреватель

Соответственно, автомобиль можно оставить на стоянке даже при -50 градусов по Цельсию, и настроив автоматический запуск подогрева, можно прийти к прогретому автомобилю с теплым салоном.

В качестве минусов использования, можно выделить некоторую сложность в эксплуатации, и дополнительные затраты на топливо. А также необходимость постоянно следить за состоянием аккумуляторной батареи, ведь данная система способна полностью разрядить аккумулятор автомобиля, если он уже в плохом или почти разряженном состоянии.

Устройства этого типа работают на том же топливе, что и двигатели автомобилей. Преимущество автономных устройств — в том, что они могут разогреть силовой агрегат в любом месте, не требуя дополнительного источника энергии. Такое качество важно при эксплуатации автотранспорта в труднодоступных районах Сибири и в других местах, где нет близкого доступа к источникам электроэнергии. Недостатком автономных предпусковых нагревателей является более сложная конструкция и высокая цена, по сравнению с электрическими. Кроме того, их сложнее установить из-за большего количества коммуникаций, а также более крупных габаритов и веса.

Устройство предпускового автономного подогревателя

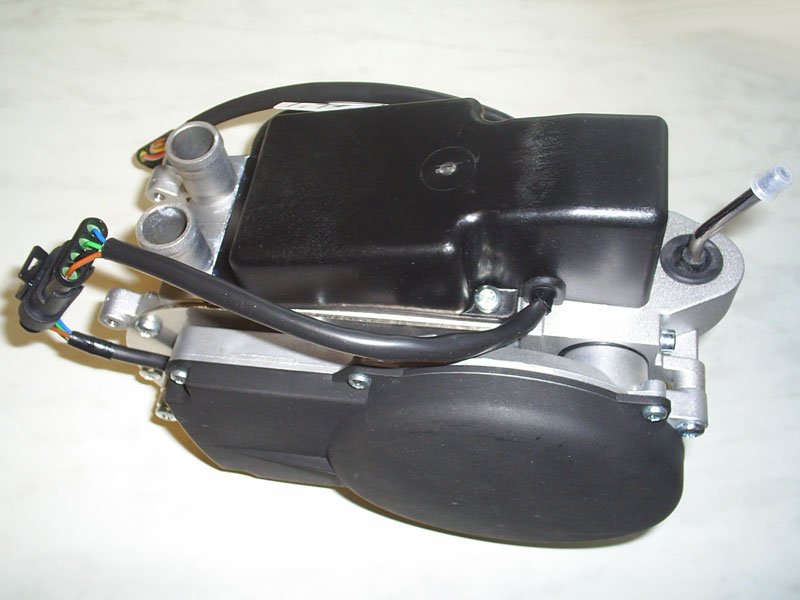

Автономные устройства могут работать на бензине и солярке

Основное назначение таких устройств — разогрев мощных дизелей и дизтоплива при температурах ниже -15 °C. Выпускаются две разновидности автономных нагревателей — жидкостные и воздушные. Жидкостные могут потратить от 0.5 до 1 литра топлива за час работы. Нагрев происходит быстро, за 15–20 минут. Всей работой управляет электронный управляющий блок (ЭБУ) в автономном режиме. Воздушные устройства более экономичны и тратят до 250 грамм горючего за час работы. Но их основное назначение — нагрев салона, а не силового агрегата.

Тепловые аккумуляторы

Конструкция представляет собой большой термос, сохраняющий тепло нагретой охлаждающей жидкости до двух суток. Когда требуется запустить мотор, включается электронасос, который закачивает горячий тосол в малый контур охлаждения. При этом движок нагревается всего за несколько минут. Достоинство — автономность и отсутствие потребности в дополнительной энергии. Недостаток — большой объём конструкции. Такие аккумуляторы, под торговыми марками «Гольфстрим», «Автотерм» и другими, производятся в России.

Система предпускового обогрева мотора с тепловым аккумулятором
Аккумулятор тепла — это двухкорпусной цилиндрический сосуд с высокоэффективной вакуумно-порошковой изоляцией

Подогреватели дизельного топлива

Кроме приборов, нагревающих двигатели, производятся также модели, подогревающие топливные системы дизельных двигателей. На сильном морозе солярка может загуститься так, что дизель не удастся запустить. Такие подогреватели нагревают дизтопливо до приемлемой температуры. Питаются от аккумуляторов, напряжением постоянного тока 12 в. Такие приборы, марки «Номакон», производятся в Беларуси. Выпускаются в нескольких модификациях, устанавливаемых в разных узлах топливной системы.

Подогреватели дизельного топлива «Номакон»
Устройства отличаются простотой конструкции, легко подключаются и недорого стоят

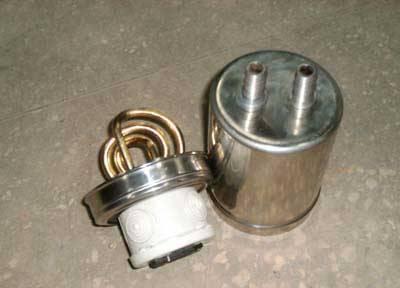

Устройство электрического подогревателя тосола

Как уже отмечалось выше, электрические подогреватели тосола могут работать от АКБ и от сети в 220В. Соответственно их устройство может быть разным, но основная концепция их конструкции одинаковая.

  1. Корпус;
  2. Трубчатые электронагреватели;
  3. Разъемы подключения к сети 12, 24 или 220В.

В устройствах, работающих от сети в 220В, может быть вмонтированы системы подзарядки АКБ, отопления салона и другие навороты.

Нагреваясь, тосол начинает циркулировать по большому кругу системы охлаждения до тех пор, пока не нагреется до нужной температуры, после чего подогреватель отключается.

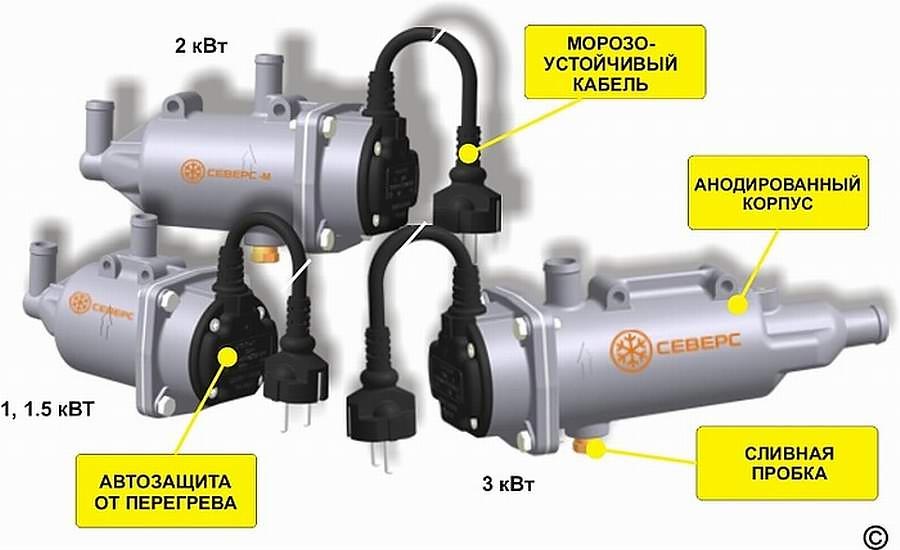

220-вольтовых устройства

Преимущества:

  1. Доступная цена;
  2. Не сложная установка и подключение к бортовой сети автомобиля;
  3. Не разряжает АКБ;
  4. Наличие дополнительных возможностей, как подзарядка АКБ, продувательное отопление салона и другие возможности.

Недостатки:

  1. Обязательное наличие в гараже розетки на 220В;
  2. Мало подходит для любителей путешествовать, водителей занимающиеся грузоперевозками на большие расстояния.

ВАЖНЫЙ МОМЕНТ: Данные устройства имеют различную мощность от 0,5 до 2 и более кВт, в зависимости от объема двигателя автомобиля, на который оно будет установлено.

TPS 102GT10-013.

TPS 102GT10-013

12 и 24В устройства

Преимущества таких подогревателей тосола:

  1. Большая мобильность и отсутствие привязки к местам с сетью в 220В;
  2. В некоторых моделей устройств предусмотрено наличие термосного принципа работы, когда охлаждающая жидкость может сохранять нужную температуру несколько дней;
  3. Большая функциональность.

Недостатки:

  1. Большая цена;
  2. Более сложное подключение к сети авто;
  3. Разряжает АКБ;
  4. Необходимость в установки на легковой автомобиль более мощной аккумуляторной батареи (45 А/ч заменить на 55А/ч или 55 А/ч на 65 А/ч.

Штатный нагреватель двигателя KIA.

Штатный нагреватель двигателя KIA

На автомобилях Лада.

На автомобилях Лада

Плюсы и минусы 12-вольтовых подогревателей

Рассмотрим теперь достоинства устройства, подогревающих антифриз за счёт энергии аккумуляторной батареи:

  • они полностью автономны. Если нет привязки к розетке, то их можно использовать где угодно;
  • есть модели, использующие в своей работе принцип термоса: после поездки, когда ОЖ разогрета, они поддерживают температуру, не давая ей опуститься ниже определённого уровня, на протяжении нескольких дней.

Есть у этих устройств и недостатки, знание которых может уберечь вас от неправильного выбора:

  • 12-вольтовые подогреватели стоят дороже работающих от бытовой электросети;
  • при подключении автономного электрического подогревателя тосола автомобиля к бортовой сети могут возникнуть проблемы;
  • при использовании такого устройства происходит разрядка автомобильного аккумулятора.

Если вы намереваетесь использовать именно 12-вольтовую версию, вам может потребоваться заменить аккумулятор на более мощный. В местности с суровыми зимами АКБ на 55 А/ч однозначно будет слабой, рекомендуется использовать вариант на 65 А/ч.
Подключение подогревателя тосола

Достоинства и недостатки нагревателей на 220 В

Хотя устройства, потребляющие ток аккумуляторной батареи, считаются автономными, у приборов, работающих от бытовой розетки, тоже имеется немало преимуществ:

  • доступная стоимость;
  • простое подключение к источнику напряжения;
  • отсутствие разрядки АКБ, что в морозы крайне нежелательно;
  • расширенный функционал.

Не лишены они и недостатков:

  • главным из них является необходимость наличия электрической розетки 220 В;
  • для определённых категорий водителей использование таких приборов нецелесообразно (дальнобойщики, любители путешествовать на большие расстояния).

При выборе такого подогревателя следует знать, что они бывают разной мощности, от 500 до 2000 Вт. Подбирать мощность нужно, ориентируясь на объём двигателя вашей модели.

Установка

Подогреватели тосола устанавливают в моторном отсеке. Большинство современных автомобилей могут иметь для этого уже предварительно подготовленное специальное место. Если автомобиль старой марки, то его придется поискать.
 набор подогревателя тосола
Установка подогревателя производится двумя способами в зависимости от марки автомобиля и модели устройства:

  •  Отдельно.

При таком способе монтажа устройство ставится в охлаждающей системе в ее самой нижней точке. Его врезают в кольцо малого круга на шланге в любом его месте. Подогрев тосола, а также двигателя вместе с ним начинается именно с нижней точки системы.

  •  В блоке двигателя.

Как видно из названия способа, подогреватель устанавливается непосредственно в блок двигателя.

Преимущество этого способа в том, что устройство демонстрирует намного лучший КПД по сравнению с предыдущим. Но есть также и недостаток, который заключается в довольно высокой сложности монтажа.

Подключение подогревателя, видео

Разные модели устройства подключаются по-разному. Тем не менее, у них все же есть много общего в этом отношении. Сложность подключения зависит от сложности конструкции подогревателя. Достаточно много особенностей есть в процессе подключения агрегатов, работающих от бортовой электрической сети 12 (24) В.

Подключение устройства следует выполнять в строгом соответствии с инструкцией, которая есть в комплекте к каждому подогревателю. Если возникли трудности с этой процедурой, то в таком случае лучше доверить ее высококлассному специалисту или приобрести устройство, работающее от сети 220 В. Его подключение намного проще.

Рекомендации по установке

Прежде чем устанавливать подогреватель, необходимо сначала полностью слить старый тосол, хорошо промыть охлаждающую систему и подготовить новую жидкость. Агрегат нужно стараться ставить в системе охлаждения для максимальной эффективности в ее самой нижней точке.

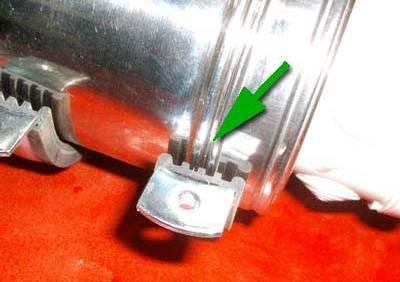

В процессе монтажа не следует перегибать шланги и надежно их закрепить на устройстве. В самом конце процедуры нужно проверить подогреватель на работоспособность непосредственно в гараже.

Проверка работы подогревателя

Здесь опять же зависит все от типа установленного подогревателя. Эта информация обязательно должна быть указана в инструкции. Тем не менее, часто бывает так, что инструкция написана на иностранном языке или ее там вообще нет.

В таком случае можно руководствоваться общими правилами. После завершения установки и заливки нового тосола нужно запустить двигатель и проработать его примерно 5-10 минут с выключенным устройством на холостых оборотах. Делается это для удаления воздуха из охлаждающей системы. По истечении этого времени мотор можно заглушить.

Когда используется устройство электрического типа, то для проверки его нужно сначала включить и потрогать корпус на ощупь. Если он теплый, тогда все в порядке.

Бензиновые подогреватели в процессе своей работы должны издавать характерный шум. Кроме этого, нужно постоянно следить за температурой охлаждающей жидкости на приборной панели.

Стоимость подогревателя

Естественно, подогреватель тосола очень полезная и удобная вещь. Ее наличие в автомобиле существенно облегчит жизнь, как ему, так и самому его владельцу. Для многих автомобиль является смыслом жизни и даже неким живым существом, которое всеми благами цивилизации также должно пользоваться. Подогреватели тосола стоят в пределах 100-800 долларов в зависимости от модели. Самыми дешевыми из них являются агрегаты, которые устанавливаются на двигатель, и соответственно, самые дорогие — это устройства с насосом. Его установка в сервисном центре будет стоить примерно 50-70% от стоимости агрегата.

Так или иначе, присутствие подогревателя в автомобиле себя полностью оправдывает, даже несмотря на значительные расходы по его приобретению.

Как сделать подогреватель антифриза на 220В

Для обеспечения циркулиции хладагента по системе при разработке автомобильного электроподогрева двигателя на 220 В, лучше всего использовать помпу (насос). При отсутствии насосного устройства установить нагревательное оборудование необходимо в самой низкой точке охладительной системы.

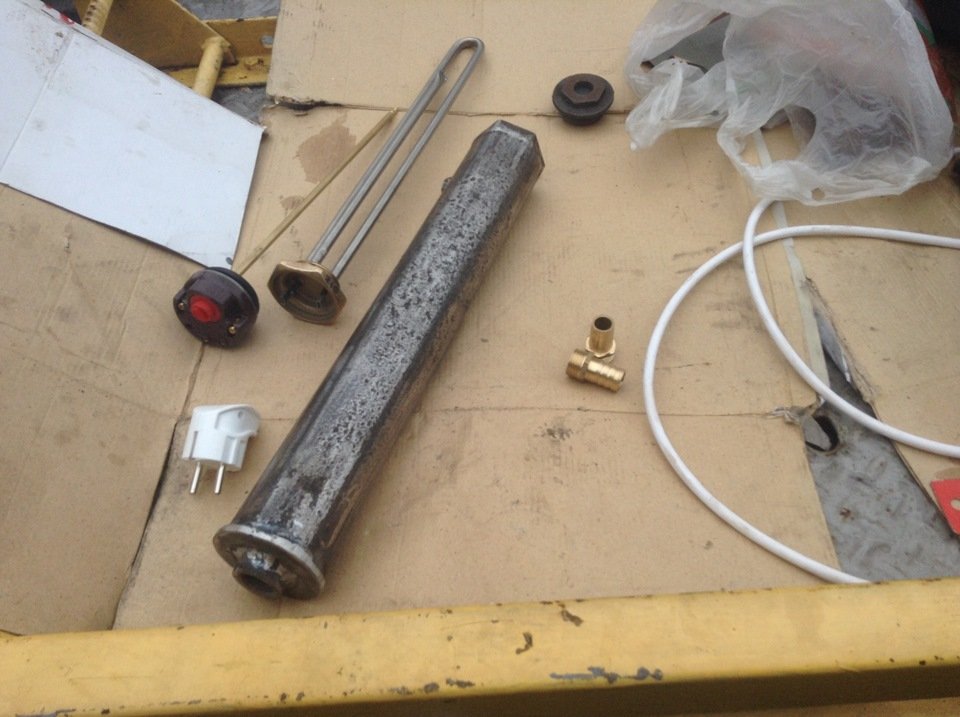

Что понадобится?

Для разработки электроподогревателя бензинового или дизельного двигателя потребуется:

  • металлический котел или бочонок;
  • распределительный узел (коробку можно приобрести в магазине с электроникой или на радиорынке);
  • нагревательный компонент (к примеру, ТЭН от чайника);
  • штуцера для подключения (допускается применение сантехнических изделий).

Алгоритм действий

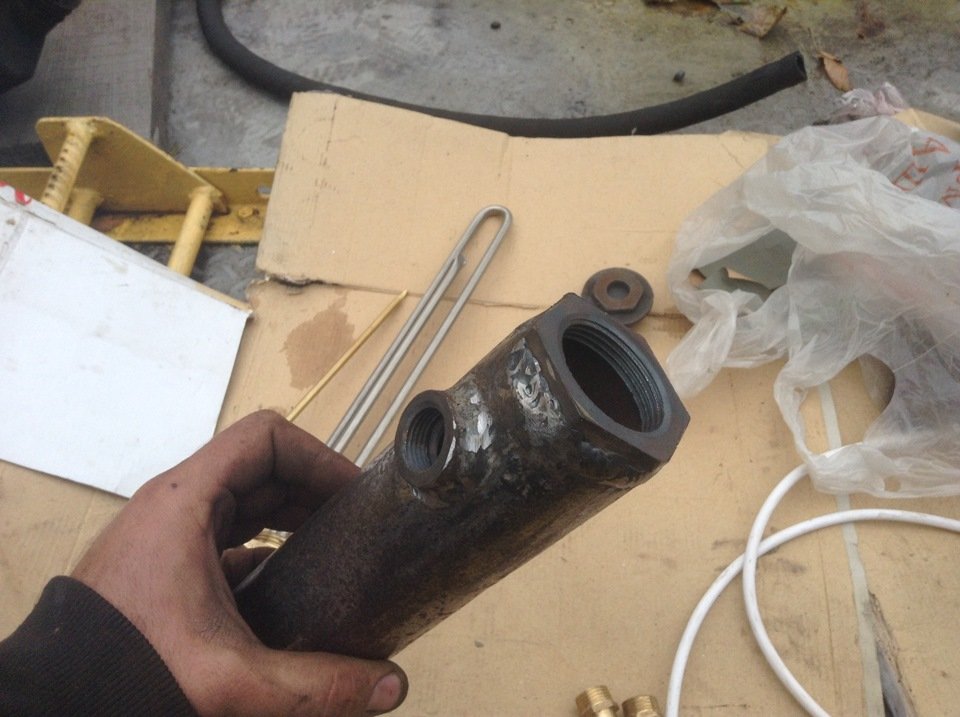

Изображение Шаг
На первом этапе необходимо усовершенствовать крышку бачка, для этого из нее выдавливается стекло. Из листа текстолита (рекомендованная толщина 6 мм) вырезается необходимая форма, после чего материал вклеивается в крышку с применением эпоксидного клея. Это позволит обеспечить максимальную герметичность и не допустить утечки.

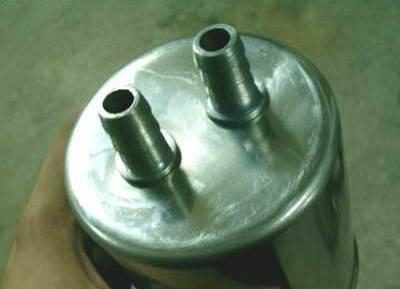

В дне резервуара выполняется установка двух штуцеров

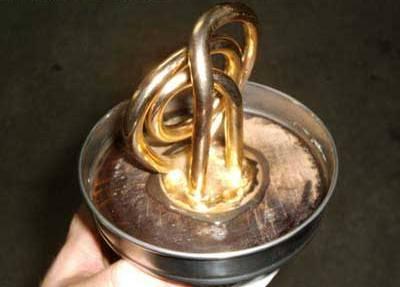

Затем в крышку на эпоксидный клей вклеивается нагревательный компонент, в данном случае это ТЭН от электрического чайника
Распределительный механизм ставится таким образом, чтобы в нем можно было закрыть электропроводку. Затем в крышке коробочки производится монтаж гнезда для подключения проводника.
Так выглядят сделанные бачок и крышка
Производится фиксация резервуара с применением хомутов. Один из элементов крепления не позволит крышке слететь от давления при запущенном силовом агрегате.

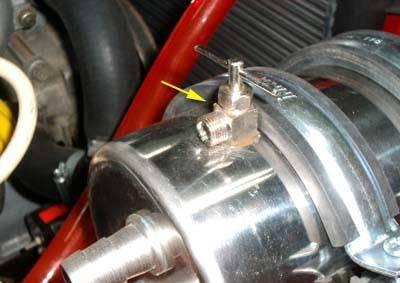

Выполняется установка штуцера с вентилем, который применяется для стравливания воздуха из резервуара

Подогрев масла на 12В

Главное условие — нагреватель моторной жидкости должен быть установлен в поддоне двигателя. Для выполнения задачи не придется просверливать дополнительные отверстия, поскольку данное устройство будет применяться вместо сливной пробки.

Что понадобится для изготовления?

Чтобы самостоятельно сделать масляный подогрев для двигателя, потребуется:

  • металлическая трубка длиной 12 см и диаметром 140 мм;
  • нихромовая спираль диаметром 0,6 мм длиной 2 метра;
  • изоляторные керамические элементы;
  • новая сливная пробка;
  • винты с гайками, которые будут использоваться в качестве соединительных элементов;
  • текстолитовые шайбы и втулки;
  • дрель с комплектом сверел.

Этапы изготовления

Руководство по сборке:

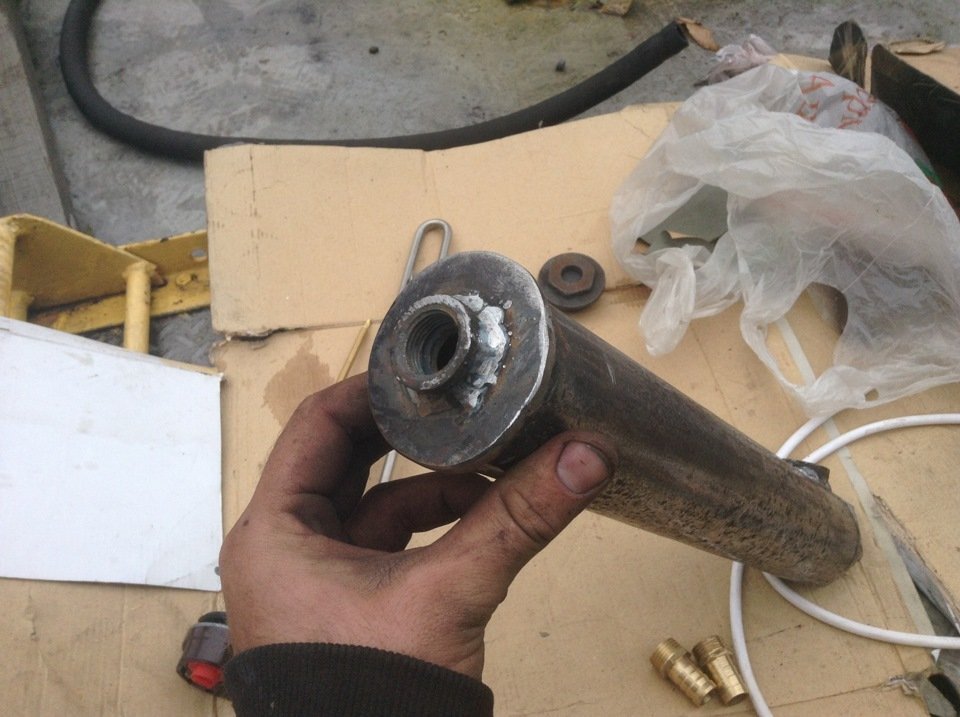

  1. В сливной пробке дрелью делается отверстие (не нужно делать его сквозным, желательно, чтобы до торца пробки осталось около 0,5 см). Диаметр отверстия должен составить 1,3 см. Затем в нем нужно сделать резьбу М14.
  2. Делается еще одно отверстие, но оно должно быть сквозным с диаметром 8 мм. В него вставляется текстолитовая труба соответствующего диаметра.
  3. Берется заранее подготовленная трубка, в которой нужно сделать внешнюю резьбу М14.
  4. Затем к нихромовой нити прикручивается длинный винт, оснащенный гайкой, на который нужно поставить текстолитовую шайбу. Полученная конструкция устанавливается в отверстие вместо пробки слива. На противоположной стороне нихромовой спирали ставится шайба, а затем изделие нужно зафиксировать с помощью гайки. Эта часть нагревательного устройства будет использоваться в качестве плюсового контакта, поэтому автолюбитель должен убедиться в отсутствии контакта болта с пробкой.
  5. Затем на спираль с верхней части ставятся керамические изоляторы. На другой стороне надо закрутить болт с гайкой.
  6. В подготовленный кусок трубы устанавливается нихромовая нить, оснащенная изоляторами. Все это изделие нужно закрутить в отверстие с резьбой, заранее сделанном в пробке.
  7. Другой конец трубки надо заглушить крышкой. Важно, чтобы один конец нихромовой нити был соединен или контактировал с пробкой. Для выполнения задачи следует воспользоваться пайкой.
  8. На следующем этапе необходимо обеспечить максимальную герметизацию устройства. Для этого необходимо выполнить пайку на соединениях трубы.
  9. Затем производится монтаж и подключение системы подогрева двигателя своими руками. Устройство необходимо вкрутить вместо штатной крышки сливного отверстия. При откручивании пробки из двигателя выйдет часть масла, поэтому действовать необходимо быстро. После монтажа нужно добавить моторное масло до уровня.
  10. На завершающем этапе производится укладка провода, подключенного к аккумулятору. Подключение выполняется к положительному выводу батареи, поскольку функцию «массы» выполняет поддон. Схема соединений может быть дополнена выключателем либо предохранителем на 10 А.

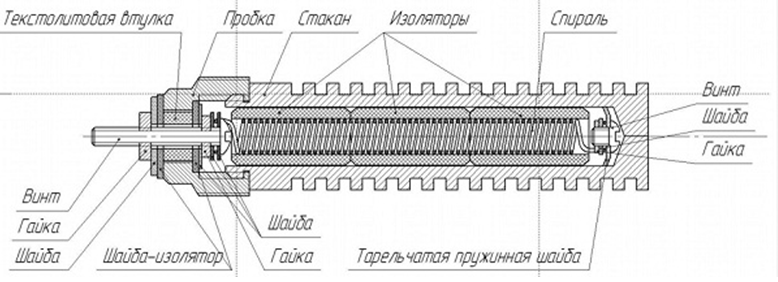

Схема подключения масляного нагревателя

Предпусковой подогреватель двигателя на Ваз своими руками

Как сделать подогрев тосола своими руками?

Зимой запуск замерзшей силовой установки вызывает много проблем у автовладельцев.

Загустевшее масло, плохая испаряемость топлива, повышенное сопротивление в АКБ приводят к тому, что силовой агрегат очень неохотно заводиться.

Но решение такой проблемы есть – установить и использовать предпусковые подогреватели. Эти устройства позволяют разогреть технические жидкости мотора, обеспечивая сравнительно легкий пуск мотора в сильный мороз.

Рынок автомобильных аксессуаров предлагает большое количество таких устройств. Но многие автовладельцы не особо спешат тратить деньги, предпочитая изготовить подогреватель двигателя своими руками. И это вполне возможно, по эксплуатационным показателям самодельные приборы не уступают заводским, а финансовые затраты будут значительно меньшими.

В целом, заводские и самодельные изделия используют один и тот же принцип.

Для разогрева используются ТЭНы, то есть нагрев осуществляется электроэнергией, но вот воздействовать они могут как на антифриз, так и на масло.

Также они могут работать от сети 220 В, или же быть автономными, работающими от бортовой сети авто (12 В). В каждом из этих устройств есть свои достоинства и недостатки.

Некоторые нюансы

Несколько об особенностях использования обоих видов подогревателей. Если взять обычный легковой автомобиль, то объем смазочного материала и охлаждающей жидкости  не сильно отличается (в среднем масла заливается 3,5 литра, а антифриза – 4,5 литра).

То есть, теоретически энергии для разогрева обеих жидкостей потребуется примерно одинаково. Но есть один нюанс – масло находится в одном месте – поддоне, а антифриз располагается по всей системе.

Поэтому в случае с использованием устройства для разогрева охлаждающей жидкости, то требуется обеспечение циркуляции, а вот при нагреве масла этого не нужно.

И еще – антифриз необходимо достаточно сильно разогревать (хотя бы до 50-60 град.) масло же этого не требует, его можно лишь немного увеличить его температуру, чтобы повысить текучесть.

Из-за этих особенностей использовать для нагрева антифриза 12-вольтовый подогреватель не целесообразно, поскольку для должного подогрева потребуется очень много энергии. Поэтому автономные устройства в основном используются для воздействия на смазочный материал, а вот работающие от сети  220 В устанавливаются в систему охлаждения.

Далее рассмотрим, как изготовить предпусковой подогреватель своими руками на ВАЗ или любой другой автомобиль. Отметим, что вариаций самодельных устройств очень много, мы же опишем только два сравнительно простых в изготовлении прибора.

Подогреватель антифриза 220 В

Первым будет подогреватель для антифриза, работающий от сети 220 В. Для его изготовления потребуется:

  • ТЭН;
  • Отрезки труб;
  • Сантехнические сгоны, тройники, переходники;
  • Материалы для герметизации соединений;
  • Хомуты;
  • Кабель с вилкой;
  • Изоляционные материалы;

Ниже представлены сантехнические элементы, которые потребуются для сборки:

По поводу ТЭНа. Лучше всего приобрести ТЭН для водонагревателя (к примеру, «Ariston»), укомплектованный термостатом. Установить его в самодельное устройство будет не сложно, а в придачу можно будет регулировать диапазон нагрева. Что касается мощности, то для легкового авто подойдет ТЭН на 1,2-1,5 кВт.

Диаметр трубы и ее длину следует подбирать, исходя из размеров ТЭНа и его посадочной резьбы. Саму трубу следует брать толстостенную.

Для сборки устройства потребуется не так уж и много инструментов:

  • Слесарные тиски;
  • Метчики и плашки для нарезания резьб;
  • Набор ключей;
  • Угловая шлиф.машинка с отрезным кругом («болгарка»).

Подготовив все, можно приступать к работе. Сборка предпускового подогревателя делается так:

  1. Берем трубу, и делаем необходимые замеры с учетом имеющихся сгонов и тройников;
  2. В сантехнических тройниках обычно резьба уже проделана, поэтому в него можно сразу вкрутить ТЭН, используя герметизирующие материалы;
  3. На отрезке трубы нарезаем резьбы (с одной стороны внешнюю, с другой – внутреннюю);
  4. Вкручиваем в тройник подготовленный отрезок;
  5. С другой стороны в трубу вкручиваем переходник;
  6. Еще один переходник вкручиваем в третий вывод тройника;
  7. Присоединяем к ТЭНу кабель, соединения изолируем;

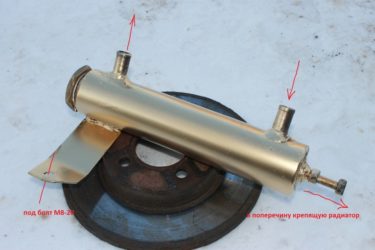

После сборки должен получиться вот такое устройство:

Как видно, собрать подогреватель для антифриза очень просто. Важно только, чтобы все соединения были хорошо обработаны в плане герметизации, поскольку даже малейшие протечки антифриза не допускаются. Поэтому после сборки следует тщательно проверить устройство перед установкой на автомобиль.

Дополнительно можно к трубе приварить кронштейн для крепления. Установка подогревателя двигателя своими руками тоже не составит труда.

Его можно смонтировать, используя как последовательную схему (врезать устройство в патрубок подачи антифриза в отопитель салона), так и параллельную (подачу организовать с блока цилиндров,  а сток – в патрубок, ведущий от основного радиатора).

Какую схем использовать – решать автовладельцу, но при этом необходимо установить прибор правильно. В обоих случаях нужно правильно определить, где подающий вывод, а где – сливной.

Переходник, вкрученный в торец трубы — подающий, именно через него в подогреватель будет подаваться антифриз. Второй же вывод (из тройника) – сливной.

Устанавливать прибор нужно так, чтобы сливной вывод смотрел вверх.

Используя для установки параллельную схему, подогреватель располагаем ниже точки забора (обычно это сливное отверстие блока цилиндров, в которую вместо пробки вкручивается штуцер).

Также некоторые в схему включают электрические водяные насосы от автомобиля ГАЗель. В таком случае обеспечивается принудительная циркуляция. Причем питание этой помпы можно организовать как от АКБ авто, так и от сети 220 В. Но во втором случае придется дополнительно использовать понижающий трансформатор.

Устройство для подогрева масла на 12 В

Теперь рассмотрим, как сделать подогреватель двигателя 12 вольт своими руками. В этом случае устройство будет использоваться для подогрева смазочного материала. Располагаться он будет в поддоне. Причем для этого не нужно делать каких-либо отверстий в нем, поскольку подогреватель масла будет вкручиваться вместо сливной пробки.

Для его изготовления потребуется:

  • Трубка небольшого диаметра;
  • Нихромовая проволока 0,6 мм, общей длиной 2 м (в виде спирали);
  • Керамические изоляторы;
  • Текстолитовые шайбы и втулки;
  • Мелкие соединительные элементы (болтики и гайки к ним);
  • Сливная пробка;

Сборка подогревателя не сложная, но потребуется выполнение токарных работ.

Делается подогреватель так:

  1. В сливной пробке со стороны резьбы проделываем отверстие (не сквозное, до торца должно оставаться примерно 5 мм) диаметром 13 мм, и нарезаем в нем резьбу М14;
  2. Затем нужно проделать сквозное отверстие 8 мм. В это отверстие вставляем текстолитовую трубку соответствующего размера;
  3. Для изготовления потребуется отрезок трубки 12-13 см с наружным диаметром 14 мм. С одной стороны наносим наружную резьбу М14;
  4. С одной стороны к нихромовой спирали прикручиваем длинный болт с гайкой. Накидываем на него текстолитовую шайбу и вставляем в отверстие пробки. С другой стороны накидываем еще одну шайбу, а затем все фиксируем гайкой. Это будет «плюсовой» вывод, поэтому собирая все, необходимо проследить, чтобы устанавливаемый болт нигде не касался тела пробки;
  5. Поверх на спираль надеваем керамические изоляторы;
  6. Ко второму концу тоже прикручиваем болт с гайкой;
  7. В трубку вставляем спираль с изоляторами, а затем ее вкручиваем в отверстие с резьбой, проделанное в пробке;
  8. Второй коней трубки необходимо заглушить пробкой. При этом следует сделать так, чтобы болтик на конце спирали постоянно контактировал с пробкой (его можно припаять);
  9. Герметизируем изделие. Для этого пробку и место соединения трубки лучше пропаять;

Ниже представлена более наглядная схема подогревателя:

Собрав все, остается только установить и подключить подогреватель поддона. В монтаже ничего сложного нет, вкручиваем изделие вместо сливной пробки и все.

Для питания потребуется проложить провод от АКБ (только «+», поскольку «-» — сам поддон). При этом также понадобиться в схему установить выключатель и предохранитель на 10 А.

Такой подогреватель удобен тем, что не требует сторонних источником питания и им воспользоваться можно везде.

Но стоит отметить, что в процессе работы он достаточно сильно расходует заряд АКБ, поэтому больше чем на полчаса его включать не стоит.

Выше описаны только два метода изготовления предпускового подогревателя для ВАЗ. На деле схем изготовления больше, да и зная принцип работы, можно разработать свое устройство с какими-то иными конструктивными особенностями.

Конструкция предпускового нагревателя своими руками

Перед началом инструкции, хотелось бы отметить, что в домашних условиях не получится сделать устройство работающее на газу, бензине или дизельном топливе. Для самостоятельного создания и подключения подходит только электрическая модель с внешним источником питания.

Для того, что бы сделать устройство в домашних условиях, необходимо обладать умениями в электросварке или иметь такого знакомого. Так как, корпус самого нагревателя придется делать из металлических деталей. Также, желательно понимание принципа работы системы охлаждения двигателя, и заранее продумать место для установки агрегата. От этого может измениться форма и размеры устройства.

Само устройство собирается из следующих компонентов:

• электрический тэн мощностью от 1 кВт (чем больше мощность, тем выше скорость прогрева);

• Корпус для подогревателя (сварной из металлических труб разного диаметра и сантехнических фитингов)

• Дополнительная электрическая помпа (если в автомобиле помпа приводится в движение при помощи ремня);

• качественный кабель для подключения устройства к электрической сети.

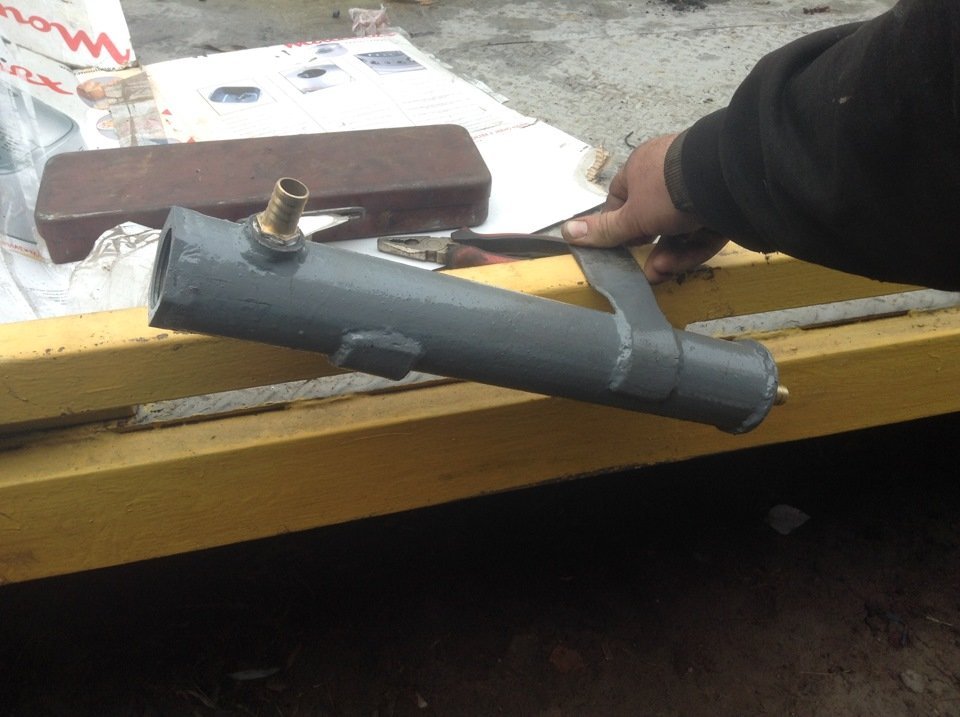

Саму конструкцию корпуса можно увидеть на фотографиях, размеров и чертежей не приводится, так как они тут не принципиальны, и каждый может подобрать размер и место выводов под патрубки по своему усмотрению. Но стоит обратить внимание, что все сварные работы должны быть выполнены качественно. Охлаждающая жидкость имеет большую способность просачиваться в мелкие щели и трещины, чем вода. Поэтому, желательно доверить такую работу профессионалу.

Затем, в получившийся корпус вкручивается обычный электрический тен, но резьбовое соединение лучше герметизировать лентой фум или льном с применением силикона с высокой стойкостью к температурам.

Следующим этапом, станет подключение получившейся конструкции в систему охлаждения двигателя, при этом, придется долить охлаждающей жидкости, так как увеличится объем всей системы. На данном этапе, можно остановиться, вся жидкость уже будет циркулировать по системе из-за законов термодинамики, но происходить это будет медленно и неэффективно. Поэтому. Можно дополнительно врезать в систему электрическую помпу (например от газели), и подключить ее через кнопку к бортовой системе электропитания.

Вот теперь уже все, конечно, данная система предстартового подогрева двигателя не лишена недостатков, но простота конструкции и ее стоимость с лихвой перекрывает неудобства при использовании (к стати, не большие неудобства). Конкретнее, придется самостоятельно следить за температурой двигателя и вовремя ее выключать. Но для знающих людей, будет не проблема подобрать и установить элементарный термостат, или купить тэн с термостатом, который будет отключаться при достижении определенной температуры.

Последствия неправильной установки и эксплуатации предпусковых подогревателей 220 в

Залогом правильной работы подогревающих котлов является их правильная установка. Если обогреватель неправильно врезать в охлаждающую систему мотора, он не будет эффективно прогревать двигатель. В лучшем случае на это уйдёт очень много времени, если котёл врезан в большой контур охлаждения. Тогда ему придётся нагревать весь антифриз, а термостат уже будет бесполезен.

На заключительном этапе установки, важно правильно закрепить электрический сетевой шнур. Он не должен касаться движущихся узлов в моторном отсеке, а также подвергаться нагреву от движка. Лучше всего, если вилка или розетка выведена в районе решётки радиатора автомобиля. Она должна быть закрыта заглушкой, предохраняющей от попадания воды грязи. Шнуры с такими наконечниками можно приобрести в специализированных магазинах — там же, где продаются подогреватели.

Обогреватель нельзя включать при отсутствии жидкости в охлаждающей системе, иначе он выйдет из строя. Если плохо герметизированы места соединений патрубков, утечка приведёт к потере охлаждающей жидкости и перегреву мотора. Повреждение изоляции электрического провода чревато коротким замыканием при его подключении. Если же провести установку котла грамотно, соблюдая все рекомендации производителей — двигатели будут прогреваться быстро. Отзывы автомобилистов в скандинавских странах подтверждают эффективность и удобство таких устройств.

Даже если в регионе эксплуатации автомобиля относительно мягкие зимы, есть смысл в установке подогревателя. Главное, чтобы была возможность подключить его к сети 220 в. К тому же, стоят такие приборы совсем недорого. Установку сможет выполнить даже начинающий автомобилист, так как инструкции прописаны производителем отдельно для каждой модели авто. После этого, двигатель ещё долго будет радовать автовладельца безотказной работой. Да и садиться в прогретый салон, морозным утром, гораздо приятней.

Автомагнитолы: какому бренду доверять, как сделать выбор

Видео: разработка предпускового нагревателя для ВАЗ

Сергей Калинов в своем видео подробно рассказал о нюансах самостоятельной сборки подогревательных систем и показал пример их монтажа на автомобили ВАЗ.

Помогла статья? Оцените её
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд
Загрузка...
