Предохранители Шевроле Лачетти: расшифровка и расположение

Где находятся предохранители Chevrolet Lacetti под капотом

Шевроле Лачетти – удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования.

Chevrolet Lacetti – это бюджетный автомобиль с минимальным количеством бортовой электроники. Однако данная модель оснащается несколькими устройствами, которые контролируют работу двигателя и ряд других узловых агрегатов. За функционирование цепей, к которым подключена эта электроника, отвечают предохранители: в седане «Шевроле Лачетти» такие компоненты располагаются в подкапотном пространстве и салоне.

Неполадки в блоке предохранителей – наиболее частая причина отказа электрики в Chevrolet Lacetti и многих других автомобилях. Поэтому в случае выхода из строя электрических агрегатов машины прежде всего рекомендуется проверить предохранители.

Предохранители и реле автомобилей

Столкнувшись с проблемами по электрике Chevrolet Lacetti, важно проверить в первую очередь вышеуказанные элементы автомобиля для выявления причины неисправности в электронных системах, проводах и разъёмах Chevrolet.

Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.

Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут.

Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока. Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающим при превышении силой тока относительно номинального значения, тем самым разрывая цепь, и, предотвращая последующее развитие аварии. Основной блок предохранителей, которые отвечают за самые важные узлы электроцепи автомобиля на Шевроле Лачетти, расположен под капотом. Крышка блока держится на двух пластмассовых креплениях и легко снимается руками без применения инструмента. Под крышкой, помимо самого блока предохранителей, имеется специальный пинцет, предназначенный для их замены.

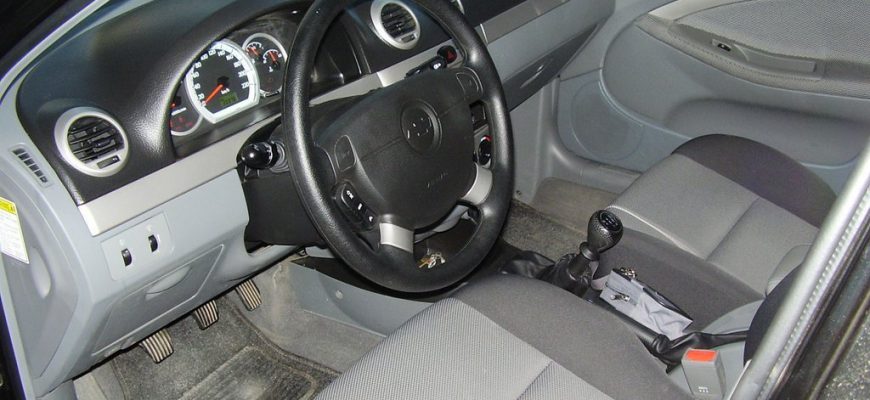

Остальная часть предохранителей автомобиля Шевроле Лачетти расположена во втором блоке, который находится с краю приборной панели, а точнее внутри неё.

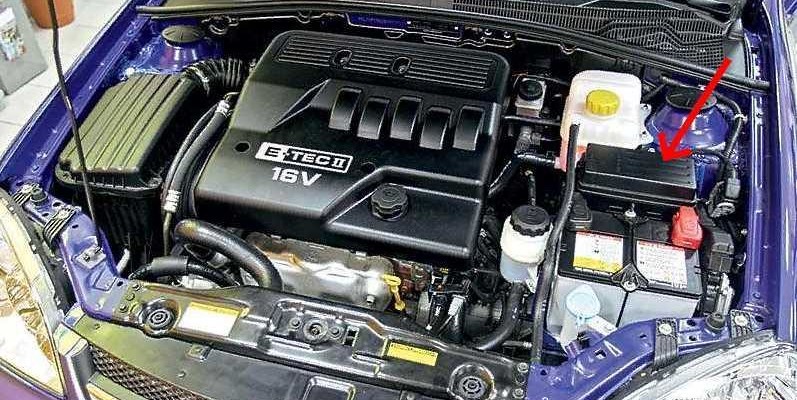

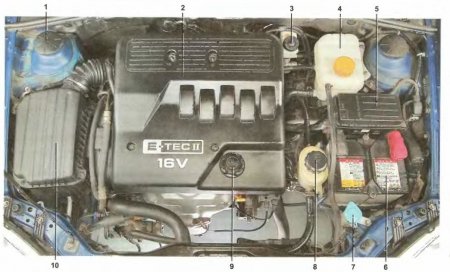

Под капотом автомобилей Chevrolet Lacetti размещаются с правой стороны возле аккуулятора, под чёрной крышкой. На рисунке этот блок отмечен цифрой “5”.

Для доступа к предохранителям нужно нажать на специальную защёлку:

Блок предохранителей и реле Шевроле Лачетти: описание, характеристики

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Шевроле Лачетти имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Моторный отсек

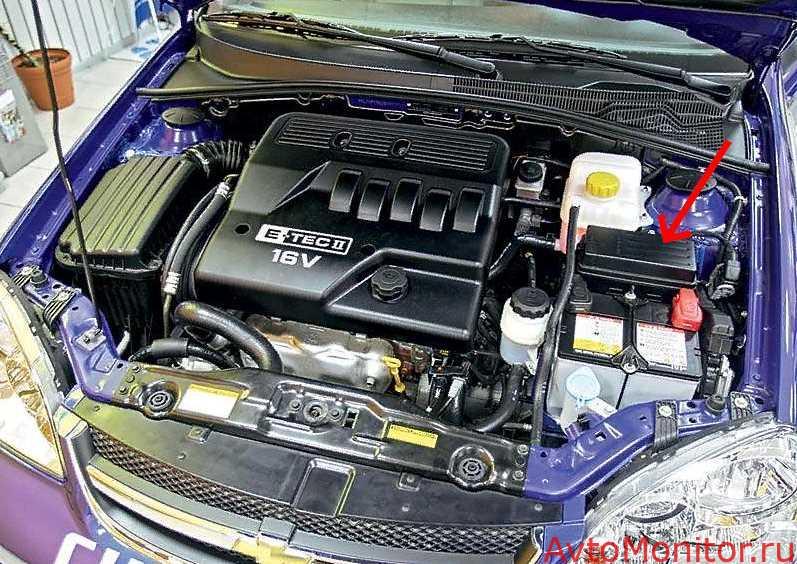

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

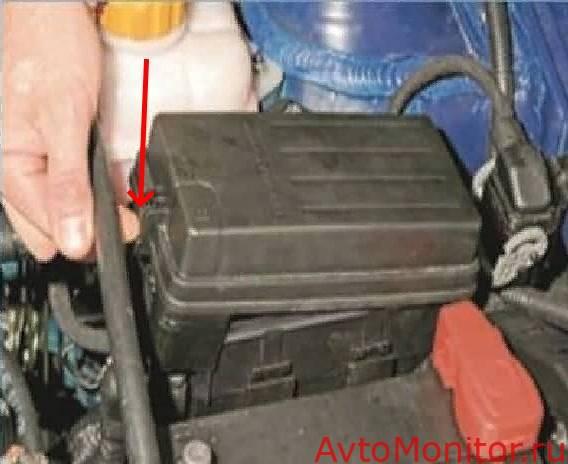

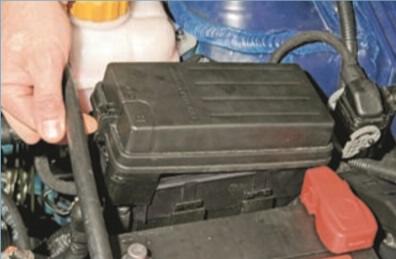

Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

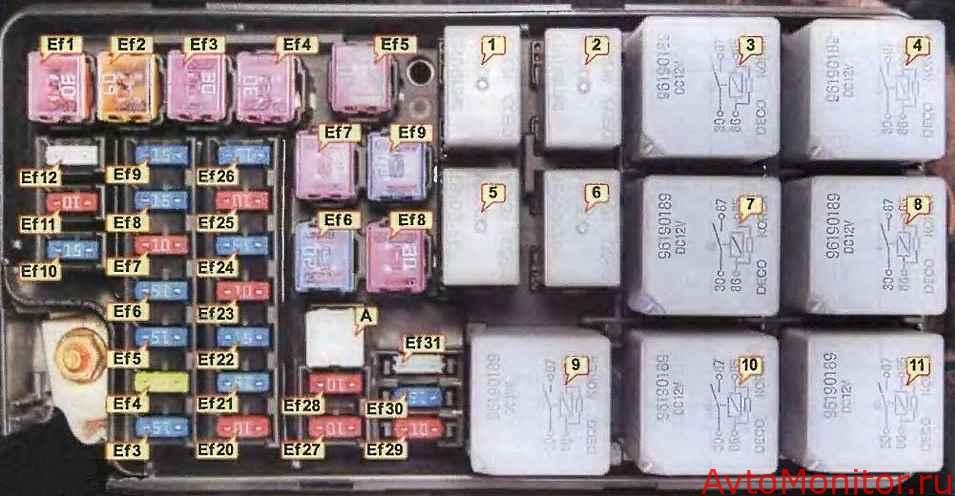

Внутри выглядит так:

Категорически запрещается вынимать предохранители, раскачивая их. Это действие может обломить ножки у вставки. Для демонтажа применяется пинцет или плоский зажим.

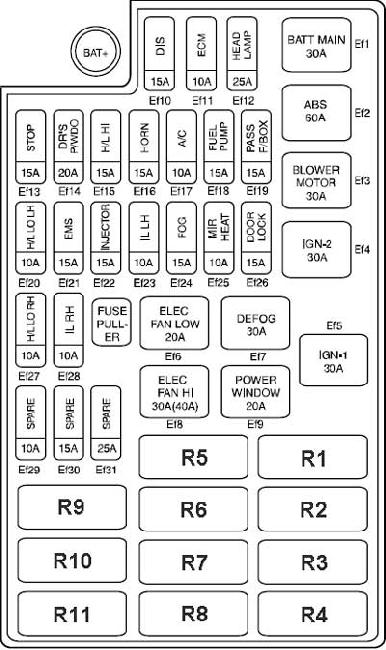

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке находится за резервуаром охлаждающей жидкости.

1) Автомобили с дизельным двигателем

Дополнительный блок предохранителей в моторном отсеке (дизель)

Вспомогательный блок предохранителей в моторном отсеке (только дизель) находится рядом с двигателем.

Предохранитель на фары ближнего света

Вставки располагаются в моторном отсеке. Элементы 20 и 27 отвечают за фары с правой и левой стороны.

Силовые выключатели монтируются возле самой оптики.

Электрическая схема платы

Если не работает стеклоподъёмник в водительской двери, проверьте также предохранитель Ef14 в блоке под капотом, в любой другой двери – предохранитель Ef9, а также реле К8 в блоке под капотом. Стекло может не подниматься или не опускаться из-за перекоса и трения о резиновые направляющие, в этом случае попробуйте их смазать силиконовой смазкой или WD-40. Мог также выйти из строя двигатель стеклоподъёмника, или его щётки (при замене щёток нужно обработать новую подходящую щётку напильником, т.к. такого размера обычно щётки не продаются).

Чтобы добраться до деталей механизма, нужно снять обшивку нужной двери. Проверьте шестерёнку, трос и отсутствие заеданий механизма.

Если при нажатии на кнопку открытия/закрытия на мотор стеклоподъёмника не приходит напряжение, могли переломиться провода между дверью и кузовом, проверьте их, сняв защитную гофру. Проверьте также блок управления, его разъёмы и проводку, расположен в водительской двери.

Расшифровка реле моторного отсека

Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.

Расшифровка:

Салон

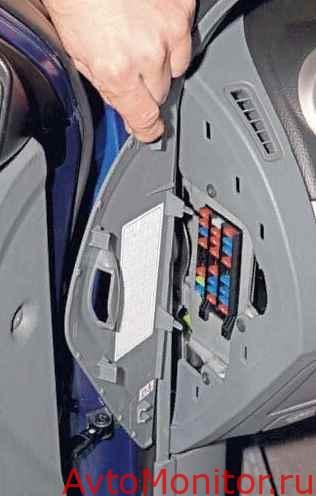

В салоне предохранители располагается с левого торца приборной панели. Для обеспечения доступа к плавким вставкам необходимо предварительно снять крышку.

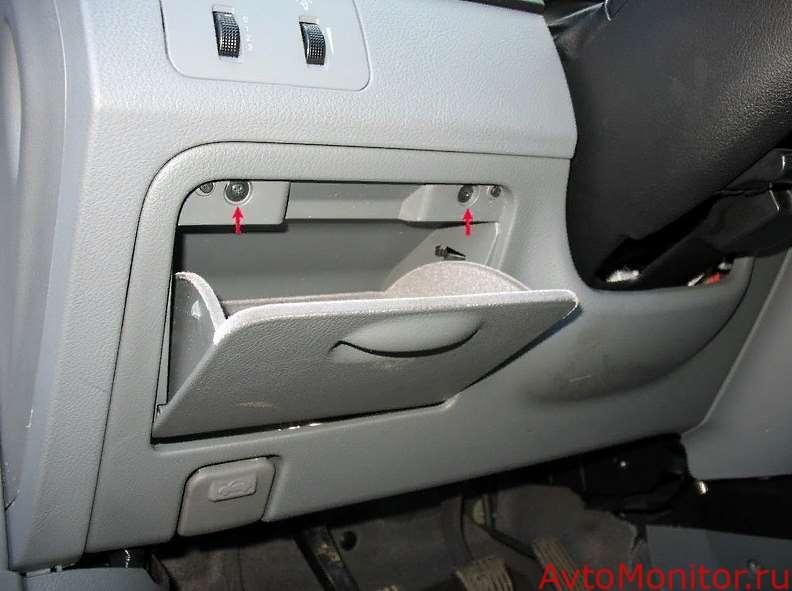

Салонные реле располагаются на специальном кронштейне под панелью вблизи педалей. Для свободного доступа к ним необходимо снять нижнюю облицовку панели, предварительно выкрутив два самореза из отсека для мелочей и сняв рукоять для открытия капота.

Предохранители в салоне Chevrolet Lacetti

В салоне монтажный блок находится с левого торца приборной панели. Для доступа к нему нужно открыть водительскую дверь и снять крышку.

Назначение предохранителей в салоне

F1 (10 А) – подушки безопасности.

Если вы не попадали в аварии и подушки не выстреливали, но на панели горит одноимённая лампа, проверьте данный предохранитель. Если он исправен, причину можно определить с помощью диагностики. Данная проблема распространена среди владельцев Лачетти. Лампа на панели должна мигать при включении зажигания, затем гаснуть.

Если лампа горит, а затем гаснет – скорее всего есть ошибка в памяти. Если лампа горит постоянно и не гаснет – скорее всего дело в неисправности. Дело может быть в блоке управления подушками, в преднатяжителях ремней безопасности, а также в разъёмах под сиденьями (при наличии боковых подушек) или обрыве цепи одной из подушек (например, в руле или в бардачке). Проверьте контакты в разъёмах под сиденьями и в разъёме за бардачком, побрызгайте на них специальной жидкостью для очистки контактов, если дело было в них, то это должно помочь.

Проверьте также провода, идущие на пассажирскую подушку, и их клеммы, находятся в гофре за бардачком. После устранения неисправности нужно удалить ошибку из памяти. Если все цепи исправны, ошибка может быть сохранена в памяти, чтобы её сбросить, попробуйте отключить минусовую клемму аккумулятора на несколько минут. В других случаях лучше обратиться в сервис, где проведут диагностику и при необходимости сбросят данную ошибку с помощью приборов через диагностический разъём. Цена подобной диагностики обычно не превышает 500 руб, зато причина будет известна наверняка.

F2 (10 А) – электронный блок управления двигателем (ЭБУ), блок управления АКПП, датчик положения селектора АКПП, датчик скорости, генератор, э/м клапан впускного коллектора, обмотка реле бензонасоса, катушек зажигания, обмотка главного реле.

F3 (15 А) – аварийный выключатель.

F4 (10 А) – приборная панель, выключатель стоп-сигналов, автоматическая работа кондиционера, электропривод заслонки, гидроусилитель руля, сигнал предупреждения.

Если у вас перестали работать приборы на панели после снятия и установки бардачка (например, при замене салонного фильтра), могло произойти короткое замыкание, проверьте помимо этого предохранителя также предохранитель F21. Чтобы избежать замыкания, при замене фильтра и снятии бардачка нужно вынуть предохранитель F21 или отключить клемму от аккумулятора.

Проверьте провода и контакты в разъёме С202, который находится в левом переднем крыле, слева от ног водителя. Чтобы добраться до него, нужно снять накладку с водительского порога и угловую панель крыла. Проверьте разъёмы на обратной стороне приборной панели и саму печатную плату на отсутствие обгоревших/сломанных дорожек, а также вид и ножки всех деталей, особенно микросхем. Также проверьте провода, идущие от разъёмов панели.

F5 – не используется.

F6 (10 А) – компрессор кондиционера, фары, обогрев заднего стекла, электростеклоподъёмники.

Чтобы весной не было проблем с кондиционером, зимой иногда включайте его на прогретом двигателе, загнав автомобиль в тёплое место (на холоде не включится из-за недостатка давления газа).

Среди владельцев Лачетти распространена проблема утечки фреона. Поэтому при обслуживании или ремонте обязательно проверяйте всю систему и соединения на герметичность. Утечка может быть из-за пропускания заправочного клапана, находящегося под защитным колпачком. Нажав на этот клапан-нипель, можно проверить давление, при нормальном давлении газ должен резко начать выходить с громким шипением. При низком давлении требуется заправка.

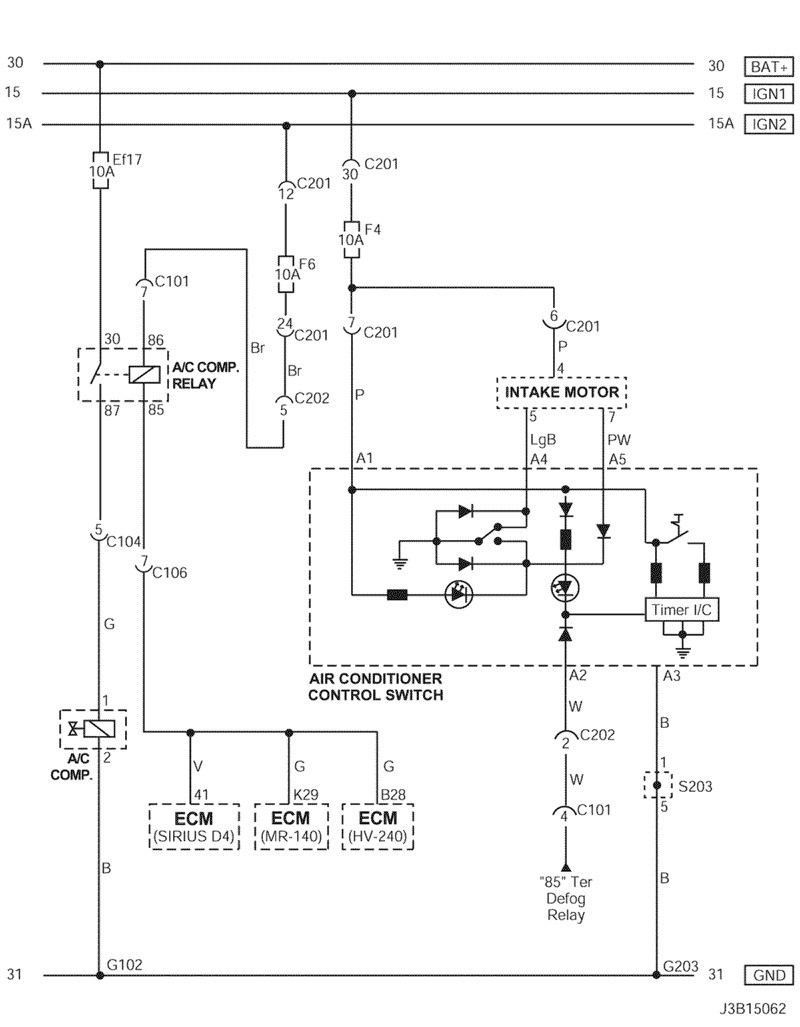

Если лампа на кнопке A/C загорается, но кондиционер не работает, проверьте разъём около муфты кондиционера. Муфта находится примерно под воздушным фильтром, разъём с двумя проводами. Могли окислиться контакты в нём, либо переломиться провода.

Если лампа на кнопке A/C не загорается или загорается через раз, проверьте контакты этой кнопки и исправность платы, к которой она прикреплена.

При включенном кондиционере внутренняя часть муфты должна крутиться, как и внешняя. Находится под капотом с левой стороны двигателя. При включении также слышен щелчок, по которому можно определить, что муфта двигается. Если щелчка нет и внутренняя часть не крутится, дело может быть в недостаточном давлении газа или проводке. Проверьте также ремень компрессора и его натяжку.

Если не включается обогрев заднего стекла, проверьте помимо этого предохранителя, предохранитель Ef7 и реле К10, которые находятся в блоке под капотом, а также клеммы элементов обогрева стекла у задних стоек и отсутствие обрывов нитей нагревательных элементов. При обнаружении обрыва нити его нужно заклеить токопроводящим лаком или клеем, который продаётся в автомагазинах.

Проверьте исправность кнопки включения обогрева и платы управления, на которой она располагается. Данная плата – очень слабое место, т.к. обычно на ней со временем пропадают или отпаиваются контакты, разрываются дорожки, появляются микротрещины. В этом случае запаяйте заново дорожки и восстановите все контакты. Чтобы добраться до платы, нужно снять центральную панель (удобнее при снятом бардачке), а также панель, на которой расположены ручки управления отоплением и вентиляцией.

Расшифровка реле салона

1) Блок предохранителей в моторном отсеке

2) Кронштейн разъема за пространством для ног водителя

Расположение реле под панелью приборов: 1 — блок управления системой защиты аккумуляторной батареи; 2 — прерыватель указателей поворотов; 3 — реле включения противотуманного света в задних фонарях; 4 — реле блокировки стартера

3) Пространство для ног водителя

4) За левой фарой

5) Слева под пространством для ног переднего пассажира

6) За блоком предохранителей на приборной панели

7) Панель пола под консолью

8) Рядом с блоком предохранителей в моторном отсеке

Предохранитель и реле поворотников

В машине система изготовлена по блочному типу. Если поворотники дают сбой, необходимо поменять блок, установленный под номером 2 во вспомогательном отсеке. Снять его можно просто вынув блочок с посадочного места. Замена требуется при отсутствии отклика цепи поворотов.

Правила обслуживания предохранителей

Указанные блоки не требуют регулярного обслуживания. Однако, во избежание преждевременных поломок, рекомендуется плотно закрывать защитную крышку модуля с данными устройствами. Кроме того, необходимо периодически подтягивать болты, которые удерживают блок, и аккуратно заменять предохранители, придерживаясь правил проведения данной процедуры.

Проверка предохранителей Chevrolet Lacetti мультометром

Предохранители Chevrolet Lacetti имеют прозрачный корпус, для их проверки в большинстве случаев нет надобности использовать приборы. Достаточно визуально осмотреть состояние плавкого элемента и будет ясно, исправен он или перегорел.

Проверка предохранителей автомобиля приборами выполняется только в тех случаях, когда материал корпуса или конструкционные особенности не позволяют определить исправность «на глаз», придется пользоваться тестером или индикатором.

• Вынуть предохранитель из гнезда и, при необходимости, немного почистить его контакты.
• Перед тем как проверить предохранитель тестером нужно изучить инструкцию пользования. Согласно инструкции прибора присоединить оба контакта предохранителя. Во время работы с тестером прибор нужно устанавливать на проверку сопротивления. Если предохранитель исправен – прибор покажет короткое замыкание. В случае использования индикатора при исправном предохранителе загорится лампочка.
• Неисправный предохранитель нужно заменить новым. Обязательное условие – технические характеристики нового должны отвечать рекомендованным параметрам.

Если работоспособность прибора не восстановилась, нужно искать другие причины выхода из строя. Это может быть обрыв цепи или поломки самого прибора. Дальнейшие устранения неисправностей намного сложнее, выполнять их лучше на специализированных станциях технического обслуживания. Неквалифицированное вмешательство в систему электрооборудования автомобиля может стать причиной очень неприятных последствий.

Как заменить предохранители на Chevrolet Lacetti своими руками

Для того, чтобы заменить неисправные предохранители на Chevrolet Lacetti необходимо выполнить следующие действия:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите левую нижнюю облицовку пане­ли приборов

3. Выверните винт крепления монтажного блока к кронштейну каркаса панели прибо­ров.

4. Извлеките неисправный предохранитель и замените его на новый

Демонтаж подкапотного блока предохранителей

1. Открутить фиксаторные гайки ключом № 10.
2. Снять провод массы со шпильки.
3. Отщелкнуть фиксаторы — всего 4 штуки.
4. Отключить разъемы проводов с обратной стороны узла.

Монтаж выполняется в обратной последовательности.

Снятие салонного блока

1. Снимается кожух рулевой колонки.
2. Крестовой отверткой выкручивается фиксаторный винт рамки крепления. Блок извлекается из гнезда.
3. Отверткой отжимаются защелки разъемов проводов.

Установка происходит в обратной последовательности.

Видео: Где находиться монтажный блок предохранителей и реле Chevrolet Lacetti

Видео: как заменить предохранители на Chevrolet Lacetti

Вывод

На Chevrolet Lacetti имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
