Печка Ваз 2110: неисправности ремонт и замена своими руками

Вступление

Печка в автомобиле неотъемлемый атрибут в холодное время года, который позволяет передвигаться с комфортом даже в самые лютые морозы. ВАЗ 2110 оснащается довольно теплым отопителем салона, но далеко не надежным. Хоть конструкция печки «десятки» и является простой, но комплектующие детали отопителя оставляют желать лучшего, именно они подводят в самое неподходящее время и выводят печку из строя.

В данной статье речь пойдет о печки ВАЗ 2110, а именно будет рассмотрен вопрос, почему же не греет печка. Изучив статью, Вы узнаете много нового об отопителе салона «десятки», что позволит найти причину, почему печка работает не эффективно.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

Отличия в конструкции

На ВАЗ 2110 устанавливались печки так называемого нового или старого образца. И та и другая система, в том числе и на ВАЗ, имеющей инжектор вместо карбюратора, особенно конструкционно не отличаются.

Итак, непосредственно различия:

  1. Главное отличие печки нового образца от старого – в конструкции радиатора отопителя. Поэтому если вы производите ремонт системы отопления, и решите вместо старого радиатора поставить нового образца, то учтите некоторые нюансы;
  2. Кроме того, контролер САУО тоже не в точности такой. Уже сняты с производства и не подойдут новым моделям отопителя 4 или 5 позиционные контролеры, образца выпуска до осени 2003 года;
  3. Отличаются микроредукторы, также начиная с выпуска в сентябре 2003 года. Отличаются они резисторами (датчиками положения вала), поэтому нужно смотреть, взаимозаменяем ли резистор в той модели ММР, что вы приобрели.

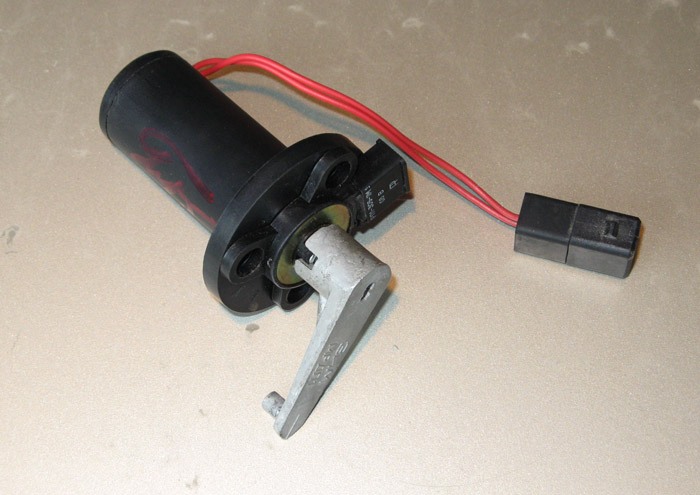

ММР старого образца

ММР старого образца

ММР нового образца

ММР нового образца

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Схема и устройство печки

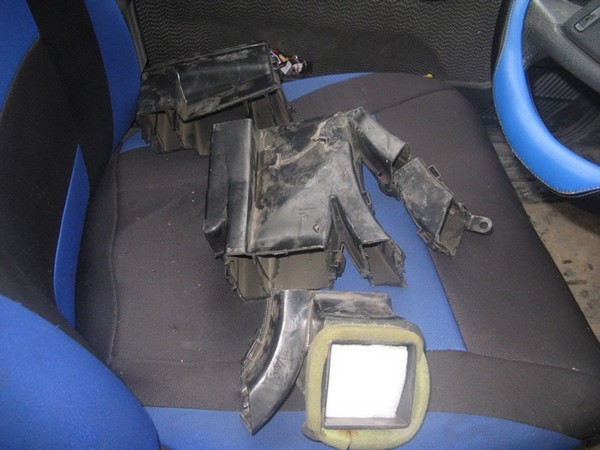

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

  • Вентилируют салон через центральные сопла;
  • Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
  • Еще пара воздуховодов служат для обогрева заднего ряда сидений;
  • Система, включающая сразу пять сопел, обогревает ноги;
  • Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
  • Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

  1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
  2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

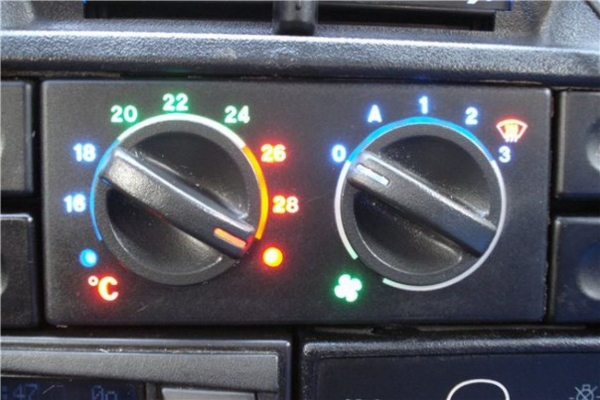

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Радиатор печки ВАЗ

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

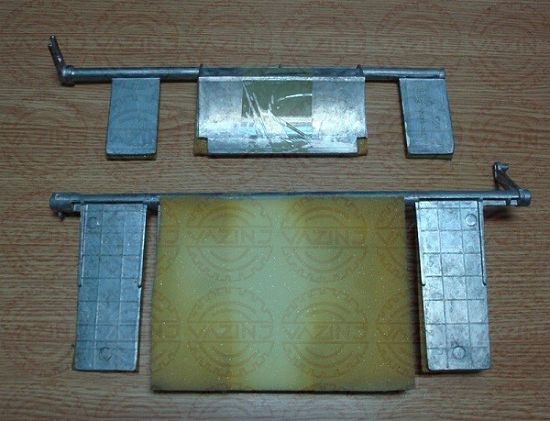

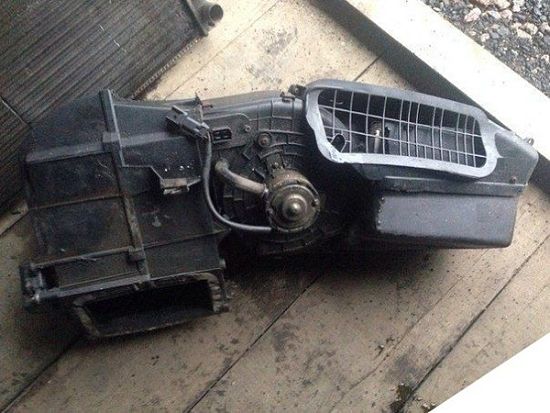

Особенности конструкции заслонки печки ВАЗ — 2110

Отметим, что на ВАЗ-2110 разных годов выпуска используются отопители, отличающиеся по конструкции:

1. Заслонка печки старого образца

В старых отопителях используются две центральных заслонки, одна из которых перекрывает поступление воздуха в салон извне, а вторая – перенаправляется воздушный поток к радиатору печки или в обход. Они взаимосвязаны между собой приводами и открываются микромоторедуктором.

2. Нового образца

В печки нового образца центральная заслонка – одна и связана она приводом с моторедуктором напрямую, а не через рычаг.

3. Под «Евро»-панель

Конструктивно такая печка не отличается от отопителя нового образца, но в ней заслонка распределения потока воздуха по зонам управляется еще одним микромоторедуктором.

Визуально отличить печки несложно по расположению вентилятора отопителя. В обогревателе салона старого образца вентилятор располагается горизонтально, а нового образца – вертикально. Отличаются у них и моторедукторы.

Как проявляются неисправности

Система автоматического поддержания температуры, используемая на ВАЗ-2110, удобнее в плане управления, поскольку САУО все делает самостоятельно, но менее надежна, чем механический тросовый привод. Причем проблемы доставляют электронные и электрические компоненты печки – контроллер, температурный датчик и микромоторедуктор, центральная заслонка, которой регулируется подача воздуха в салон извне.

Проблемы работы отопителя ВАЗ-2110, связанными с заслонкой:

  • отсутствие регулировки температуры (из печки идет только горячий или холодный воздух) независимо от положения рукоятки на контроллере;
  • недостаточный прогрев воздуха (даже при установке рукоятки на максимальную температуру);
  • скрипы, стуки и сторонние шумы после установки температурного режима.

Причиной таких проблем становится центральная заслонка печки ВАЗ — 2110, регулировка которой осуществляется контроллером через редуктор. Конструкция печки включает в себя еще одну заслонку – распределения воздуха по зонам. Управляют ею посредством рукоятки, установленной на центральном дефлекторе подачи воздуха в салон, поэтому у этой детали неисправности встречаются редко.

Причины неисправностей

В зависимости от конструкции печки, заслонка может стать причиной нарушения эффективной работы отопителя, по таким причинам:

  • деформация;
  • износ уплотнителей;
  • выработка или повреждения рычагов и тяг управления;
  • перекос.

Деформация – проблема отопителей старого образца. На первых заслонках печки ВАЗ-2110 устанавливались пластиковые элементы, которые от температурного воздействия изгибались. Из-за этого даже при полном закрытии холодный воздух извне просачивается и подмешивается к нагретому, и эффективность печки снижается. Впоследствии конструкторы заменили пластиковые заслонки на алюминиевые и проблема с деформацией исчезла.

Чтобы обеспечить герметичность, на заслонках имеются уплотнители, снижающие просачивание воздуха. Изначально использовали поролоновые уплотнители, которые быстро изнашивались и повреждались. Позже поролон заменили на резину, но это только продлило срок службы уплотнителя, со временем и резина стареет, трескается и разрушается.

На печках старого образца тяги и рычаги могут сломаться. На новых отопителях существует другая проблема — износ граней квадратного концевика редуктора, которым он вставляется в паз, проделанный в оси заслонки. В результате концевик обходится в пазу, и заслонка печки заедает, хотя моторедуктор срабатывает. Перекос происходит из-за смещения оси заслонки в посадочных отверстиях корпуса. Из-за этого заслонка перекашивается и при открытии заклинивает.

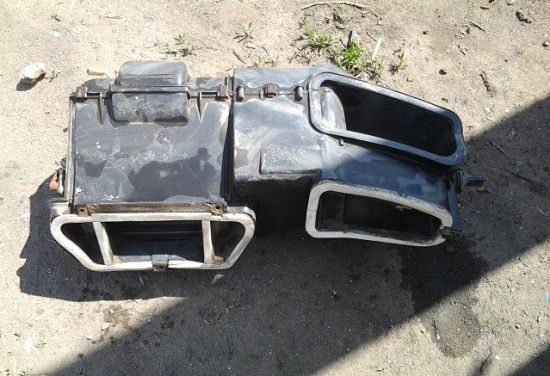

Заслонки печки

Часто причиной плохой работы отопителя «десятки» становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

zaslonka-pechki-vaz-2110

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от  стекла к ногам.

Вентилятор печки

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

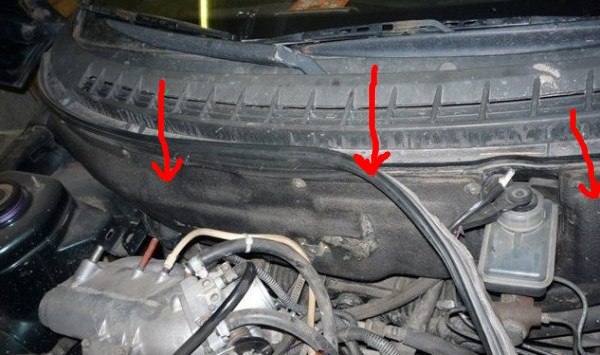

zamena-radiatora- pechki-vaz-2110

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

ventilator-pechki-vaz-2110

Моторедуктор

В «десятке» для регулировки температуры воздуха печки используется заслонка, которая приводится в движение специальным редуктором. Именно данная деталь довольно часто выходит из строя оставляя заслонку в открытом положении, что приводит к подаче воздуха мимо радиатора.

Уровень антифриза

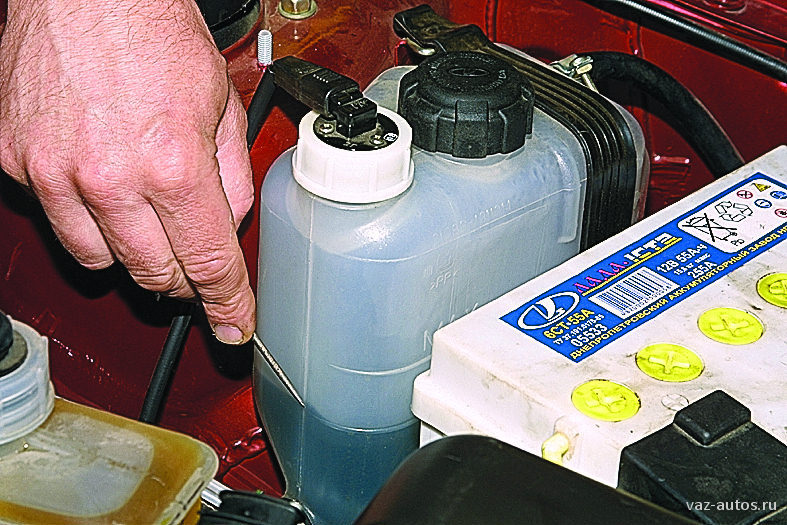

Если печка дует холодным в первую очередь необходимо проверить уровень ОЖ в системе. Если он находится ниже отметки минимум его необходимо долить. Уровень напрямую влияет на работу печки, так как при его недостатке возможно образование воздушной пробке в радиаторе, что приведет к недостаточному прогреву самого радиатора.

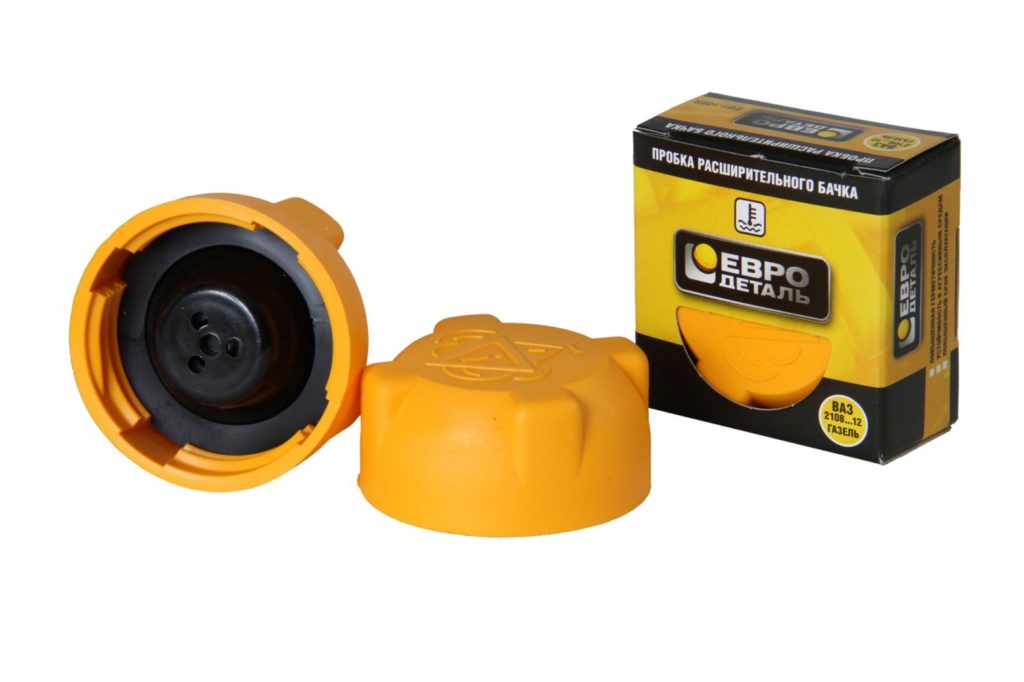

Крышка расширительного бачка

В крышке есть специальный клапан, который не допускает образования разряжение в СОД. Если этот клапан заклинит, то в системе образуется вакуум, что приведет к затруднению циркуляции жидкости по системе и, следовательно, снизит эффективность работы печки ВАЗ 2110.

Радиатор отопителя

Радиатор печки «десятки» расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Ремонт

Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких. Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.

Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.

Чтобы грамотно провести ремонт, четко следуйте представленным пунктам в нашей инструкции и опирайтесь на видео материалы.

  1. На блоке двигателя имеется пробка, через которую сливается охлаждающая жидкость в любую емкость. Если этот же тосол или антифриз планируете использовать еще раз, выбирайте чистую тару.
  2. Далее нужно отодвинуть вперед жабо. На этот процесс уйдет достаточно много времени, потому наберитесь терпения.
  3. Далее нужно снять стеклоочистители и максимально избавиться от всего, что может помешать в процессе ремонта.
  4. Демонтируйте корпус вашей печки. Он делится на две части, о чем важно знать заранее. Передняя часть корпуса печки снимается непосредственно вместе с вентилятором.
  5. После этого наступает этап демонтажа салонного фильтра. Проверьте его текущее состояние. Если фильтр загрязнен, это отличный повод заменить его.
  6. Следующий этап предполагает снятие второй части корпуса.
  7. Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
  8. Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.

Демонтаж печки

Предварительно слить часть применяемой охлаждающей жидкости с блока мотора 2110. Эта процедура выполняется через расширительный бачок, сначала удаляется шланг этого изделия, следом выливается литр данной жидкости. Доступен и другой способ, для этого снять крышку расширительного бачка (нужно выровнять давление), выкрутить пробку для слива (она за модулем зажигания). В подставленную емкость сольется 4 л жидкости. Если он будет чистым, допускается повторное использование. На ВАЗ 2110 замена данного изделия состоит из следующих последовательных действий:

  1. 1. Удаляется уплотнитель ветровой накладки (она же жабо);
  2. 2. Затем начать демонтаж самого жабо для этого откручивается винт, за ним 4 винта крепящих правую сторону. Также снимается 2 хомута, которые крепят шланги, провода;
  3. 3. Снять минусовый контакт вентилятора, затем плюсовой;
  4. 4. Теперь с левой стороны накладки отвинчиваются винты в количестве двух штук, выдвинуть его вперед (не полностью);
  5. 5. Удаляется накладка ветрового стекла, открутить, при этом несколько гаек, а за ними 5 винтов;
  6. 6. Отсоединить клемму датчика уровня тосола (конечно, если он есть). Следом демонтируетсяпароотводящий шланг, подведенный к расширительному бачку;
  7. 7. Также поступить с шлангом омывателя;
  8. 8. Демонтируются стеклоочистители, удаляется накладка ветрового стекла. Удалить крепеж корпуса отопителя, вентилятора;
  9. 9. Дальше отвинчивается крепеж фильтра салона, следом винты передней части вентилятора (их много и четыре из них будут длинней остальных, нужно запомнить, где они располагаются);
  10. 10. Снимается вентилятор с передней частью своего корпуса;
  11. 11. Теперь очередь корпуса фильтра салона, его тоже снять.
  12. 12. Вынуть заднюю часть вентилятора;
  13. 13. Снимаются хомуты шлангов жидкости, демонтировать их вместе с пароотводящим шлангом;
  14. 14. Приложив небольшие усилия снять неисправный радиатор.

Обратная сборка

На самом деле обратная сборка узла предполагает только следование в противоположной последовательности операций. Разбирая печку, у вас появляется возможность параллельно проинспектировать другие элементы своего автомобиля, убедиться в их работоспособности.

Единственный нюанс, на который стоит обратить при обратной сборке — это тип печки. Если у вас отопитель старого образца, в этом случае важно уделить внимание паре вопросов.

  1. Когда на место монтируется пластиковый корпус, проследите за четким попаданием педали в предназначенный для нее паз.
  2. Проверьте, насколько все узлы плотно прилегают к своим посадочным местам. В противном случае могут возникнуть неприятные последствия, которые вынудят осуществлять демонтаж всего узла заново. А это, как вы уже поняли, процесс не из легких.

Все, теперь остается только вернуть охлаждающую жидкость обратно в систему и надежно затянуть пробку. Протестируйте автомобиль в гаражных условиях, прежде чем выезжать на дороги общественного пользования.

Замена радиатора отопителя (печки) ВАЗ 2110 видео

Видео замены радиатора печки «десятки» старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

  • Замок зажигания ВАЗ 2110 схема, ремонт, замена замка зажигания ВАЗ-2110 видео
  • ВАЗ 2110 инжектор 8 клапанов, характеристики, устройство ГРМ фото
  • Двигатель ВАЗ 2110, фото, устройство, характеристики двигателя ВАЗ 2110 инжектор, карбюратор

Рубрика: НОВОСТИ | Метки: Lada

Как установить печку нового образца самостоятельно

Как установить печку нового образца

ВАЗ 2110 (10-е семейство)

Стандартная десяточная печка заметно уступает печке нового образца: как в мощности, так и в удобстве использования. Ниже детально описан процесс установки печки нового образца. В результате получаем более продвинутое отопление во всех смыслах.

Дано:

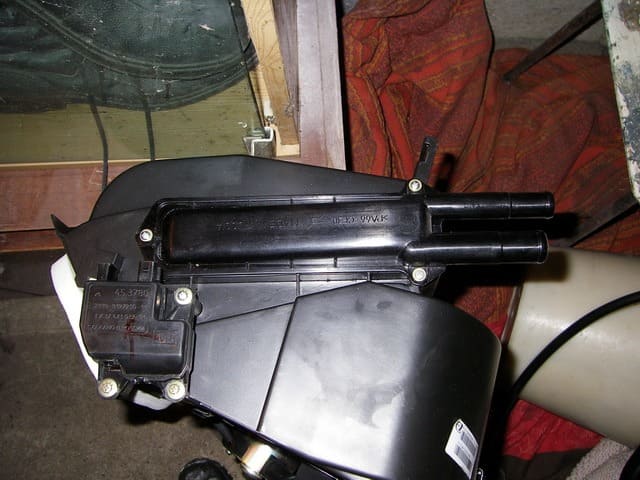

Печка нового образца

Печка нового образца

В ней соответственно установлен радик н/о

Печка нового образца

Печка нового образца

Следующая операция актуально только вот для такой системы:

Модернизация системы охлаждения «по-калиновски»!!

тыц остальным этот пункт пропустить!!!

Но поскольку нам пароотвод как бы не к селу теперь, вынимаем его и взамен ставим вот этот

Печка нового образца

Печка нового образца

Тот что стоял в печке по договоренности пошел взамен нового

Дальше топаем разбирать машинку, снимаем жабу, дворники, шумку получаем вот такую картину

Печка нового образца

Печка нового образца
Печка нового образца
Печка нового образца

Дальше надо снять левую половинку печки(если смотреть с морды) вот тут нас поджидает

Левая половинка печки
Засада №1

В виде болта закрученного из салона, еще три таких засады ожидают нас при снятии правой половинки печки, под цифрами 1,2 и 3

Левая половинка печки

1

Печка нового образца

Печка нового образца

Печка нового образца

Тем кто хочет сохранить старую печку в целом виде есть два пути оба геморройных:

1. Снимать панель и тогда спокойно откручивать эти болты из салона.

2. Отверткой отгибать усы закладных

Усы закладных

Поскольку я не заморачивался целостью печки я её просто выломал, в результате получаем вот такой вид

Новая печка

Дальше половиним новый отопитель чтоб вставить, вставляем и примеряем, видим что нужно крепление к кузову там где его нет, отмечаем место где должен быть крепеж

Новый отопитель

Берем дрель сверлим, вставляем закладную, крепление готово

Засада №2

Вот этих отверстий быть не должно

Новая печка

Поскольку я к этому готов не был, пришлось выходить из неё подручными средствами:

От корпуса старой печки

Корпус старой печки

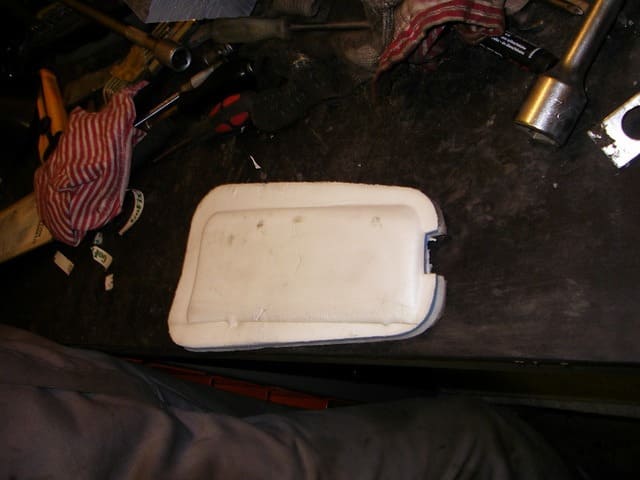

Отдираем затычку

Отдираем затычку

И клеем ее вот сюда

Новая печка

Находим материал для затыкания двух других дырок, затыкаем(скотч сверху на всякий случай)

Новая печка

Ставим печку, смотрим подключение проводки

Засада №3

Проводка на движок идет в одной колодке

Проводка на движок идет в одной колодке

Старая же одним концом садится на массу, вторым(+) через через колодку уходит на САУО, выход откусил от двигателя старой печки клеммы припаял к новой(лучше заранее купить колодку)

Короткие провода на блок сопротивлений регулирующих скорость вертилятора, удлиняем

Засада №4

На старой печки модуль предохранителей был трехконтактный, а на новой 4-х

На старой печки модуль предохранителей был трехконтактный

Соответственно в наличие только три провода

Три провода

Необходимо пробросить в салон к САУО ещё один провод, но чтоб коректно работала система нужно бело-красный конец пересадить на свободное место, а заместо него посадить новый, это можно сделать либо в колодке САУО, либо в колодке печки, я поменял возле печки там лучше доступ

САУО

Чтоб провести провод необходим сам провод и две мамы

Проводим провод

Опрессовываем провод

Опрессовываем провод

Вставляем в колодку

Вставляем в колодку

Топаем в салон, извлекаем САУО

Извлекаем САУО

Вынимаем из него 6-ти контактную колодку

Вынимаем из него 6-ти контактную колодку

Вынимаем из него 6-ти контактную колодку

Вставляем в свободное гнездо наш провод

Вставляем в свободное гнездо наш провод

Вставляем колодку в САУО

Вставляем колодку в САУО

У кого стоит старый САУО для исправления глюка с заслонкой, надо на 13-клеммной колодке поменять местами красный и коричневый провода, контакты 2 и 8 (вид с морды разъема)

/2—4—6—8—10—12

1

3—5—7—9—11—13

и пробрасывать четвертый провод нет необходимости!!!

Подключаем и крепим печку

Подключаем и крепим печку

Подключаем и крепим печку

Подключаем клемники к заслонке

Подключаем клемники к заслонке

Крепим печку возле правого крыла заранее купленным крепежом

Крепим печку возле правого крыла заранее купленным крепежом

Обведено красным

У меня такого не было, сделал самоделку из…крепежа колпака 8ки

Новая печка

Крепим в остальных местах, сверху один который мы сделали чуть раньше

Новая печка

И ещё две точки крепежа внизу, на шпильках которыми крепится шумка

Идем проверяем работу двигателя, заслонки убеждаемся что все работает.

Дальше подключаем патрубки, ставим жабо, шумку, дворники и заливаем антифриз

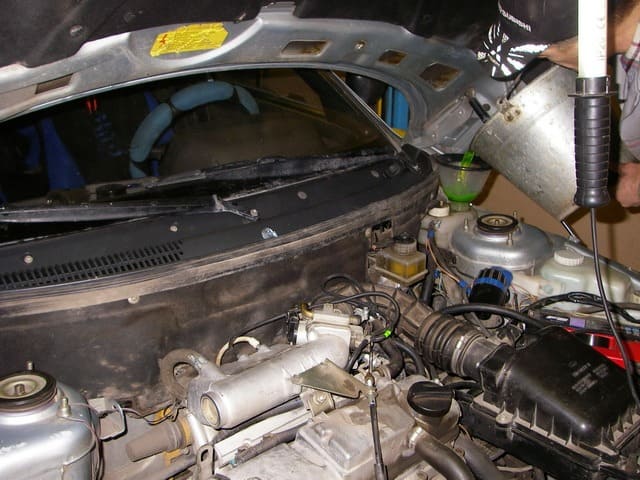

Подключаем патрубки

Заводим радуемся
Новая печка

В результате замены пострадали:

  1. Старое жабо — рассыпалось в прах при снятии;
  2. Шпилька крепления шумки — открутилась вместе с гайкой практически без усилий( заменена саморезом);
  3. Ну и собственно старая печка — мир её праху!

Впечатления:

Заметно теплее стало в салоне, работают все скорости вертушки

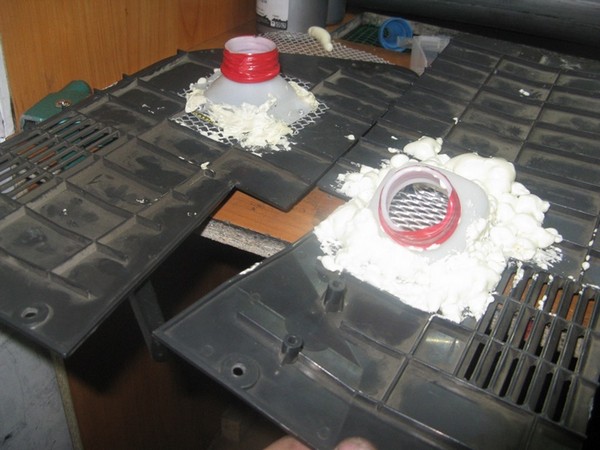

Установка дополнительной подачи воздуха в ноги печкой ВАЗ 2110

Модернизация отопителя ВАЗ 2110. Переделка подачи воздуха в ноги

Сибирская погода отличается довольно суровым климатом, от которого зимой мерзнут ноги. Первым этапом была установка дополнительной помпы на подачу тосола в печь отопителя. Всё вроде бы здорова воздух стал значительно горечей, но вот только этот воздух не доходит до адресата — то есть до моих ног. Система подачи воздуха на десятке устроена таким образом, что воздух теряется в этом лабиринте.
Почитав статьи по этому поводу было решено передать подачу воздуха, и заменить громоздкую елочку на гофрированный шланг. Сначала, я решил с экономить и купил обычную гофру диаметром 40 мм потом подумав что поменяю шило на мыло купил гофру по дороже с гладкой внутренней частью чтобы уменьшить сопротивление воздуха в ней.
Для начала было необходимо демонтировать елочку, в основном во всех источниках для достижения этого, полностью снимаю переднюю панель со всеми вытекающими, снимать панель полностью было лень, поэтому я снял мафон, сао, бортовой компьютер и кнопки, сняв так же часть туннеля, приступил к распиливанию нижней части елочки отпилив ее нижнюю часть я просто опустил ее вниз и достал её без демонтажа панели. Пилил обычной ножовкой по дереву.

Установка дополнительной подачи воздуха в ноги печкой ВАЗ 2110

Нижний распил елочки чтоб её достать верхний на результат.

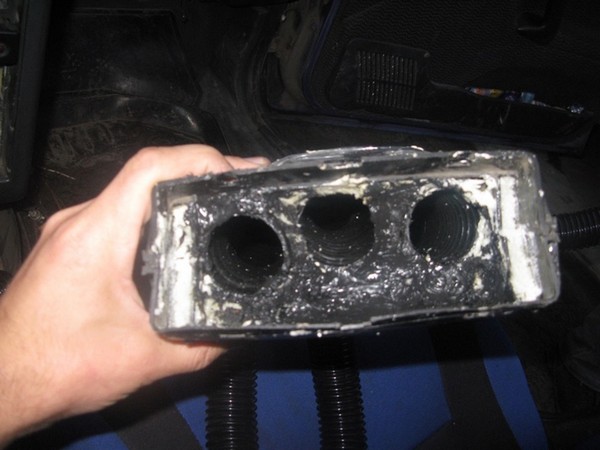

Распилив елку вырезал всё лишнее внутри вставил шланги и запенил их общая длинна шланга была куплена 2,5 метра, но со всех шлангов довольно много было срезано, поэтому хватит вполне 2 метра.

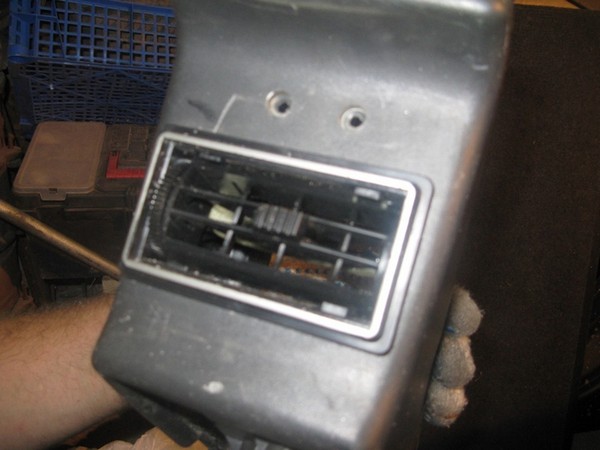

Далее пока сохла пена решил заняться туннелем и крепежом для гофры, для этого демонтировал оставшуюся его нижнюю часть. Подачу воздуха в ноги задних пассажиров было решено сделать при помощи дефлектора от 2105. На передних пассажиров первое что попалось на глаза, а именно две банки тонера от самсунг 4200

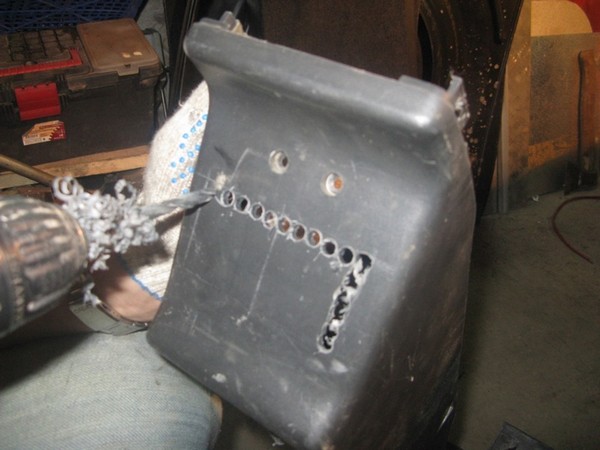

Сделал разметку и начал высверливать

Примерев все это безобразие выяснил, что дифлектор мешает тому, чтобы на место втсал блок стекло подъемника.

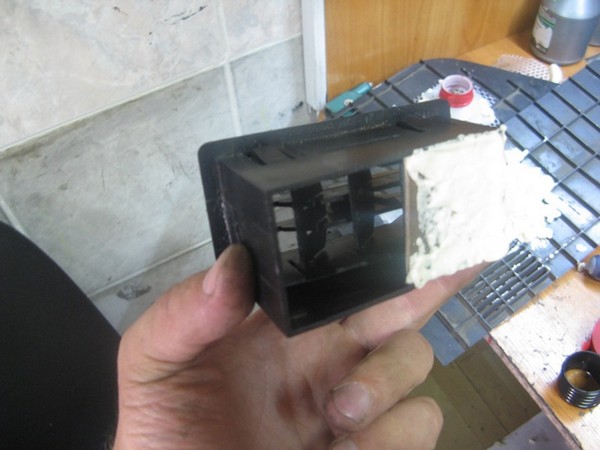

Пришлось отпилить

мало надо еще

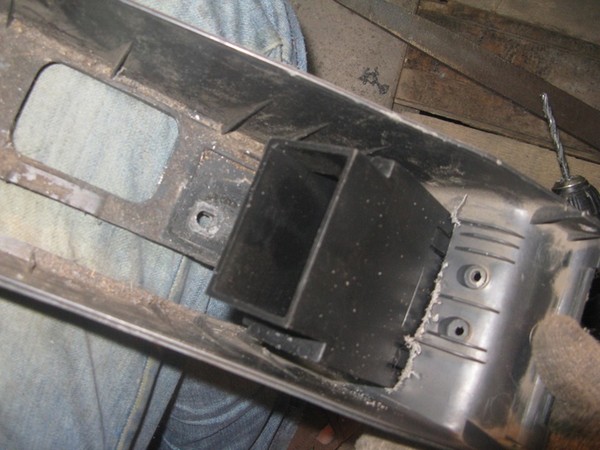

получилось вот так

занялся водительской стороной

Первый вариант оказался провальным, так как после примерки оказалось, что шланг упирается в компьютер и не дает плотно прилегать крышке. Пришлось сделать тоже самое, только с бутылкой на бок, чтобы ничего не мешало.

Чтобы гофра более плотно садилась на банку использовал изоленту обернув горлышко пару раз.

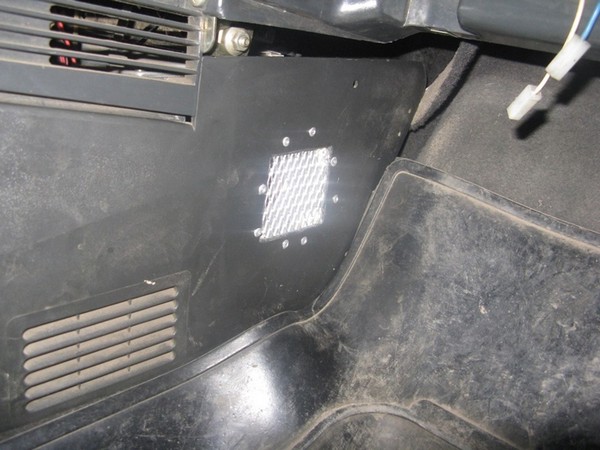

В качестве декора испльзоал решётку для крепления клепки и заклепочник, всё тоже самое повторил с пассажирской стороны, только отверстие перенес чуть ближе к панели

конечный вариант

Итого Результатом доволен, ждём зимы.

Гофра 2,5*160=400р
пакет стяжек 82р
пена строительная 145р
дефлектор 2105 85р
тонер 2*0=0р
клепки 16*0=0р
решетка декоративная два куска*0=0

Примечания

Поскольку смена печки ВАЗ 2110 достаточно продолжительный процесс, то рекомендовано при необходимости ее совместить с другими операциями, которые выполняются только с этим снятым изделием, например, установка шумоизоляции. Также можно сделать проще, к тому же значительно, смену воздушного фильтра.

Когда процедура закончена, залита в нужном количестве жидкость, проверяется работоспособность вновь установленного изделия. В случае если не происходит ощутимого нагревания патрубков радиатора, то наиболее вероятная причина — присутствие воздушных пробок в контуре охлаждения или недостаточное количество охлаждающей жидкости. Нужно убедиться, что эта система не засорена.

Если агрегат греет слабо можно заменить фильтр салона, чтобы продлить его долговечность при использовании, ставится защита на воздухозаборник.

Когда все сделано правильно, то поток станет заметно теплее, уровень же жидкости в бачке не будет падать. Также установленная на ВАЗ 2110 печка может быть доработана, что существенно увеличит ее эффективность.

Помогла статья? Оцените её
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд
Загрузка...
