Контроллер печки в ваз 2110: меняем своими руками
Особенности конструкции блока управления печкой ВАЗ-2110
Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.
Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание.
Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.
Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.
Блок управления усовершенствованной моделью отопителя ВАЗ 2110
Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.
До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.
Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.
Особенности эксплуатации
Чтобы отопитель прослужил долго и эффективно, важно правильно пользоваться не только самим устройством, но и знать некоторые другие правила.
- Если в автомобиле имеется кондиционер, наиболее целесообразно его использовать при сырой погоде.
- Не нужно заграждать коврами сопла подачи горячего воздуха. Их лучше поднять над уровнем ковров.
- В зимнюю пору перед использованием автомобиля обязательно нужно очищать стекла от грязи и влаги.
- В зимнее время рекомендуется использовать два положения регулировки установленного отопителя. При необходимости быстрого осушения стекла, нужно использовать положение «все на стекло», а как только автомобиль начнет движение, следует перейти в режим «все в ноги».
Прежде чем приступить к разбору причин, по которым возникают проблемы с печкой, затронем особенности эксплуатации, которые позволят надолго сохранить стабильную службу отопителя ВАЗ 2110:
- в холодное время, особенно, при морозах, лучше всего управлять печкой с помощью двух режимов. Вначале, заведя машину, направить положение регулятора «все на стекло», а затем, когда автомобиль уже движется, направить все тепло на ноги;
- ничем не заграждать сопла, через которые подается воздух. Если на полу салона ковры, сопла следует поднять выше;
- стекла должны быть очищены от грязи;
- кондиционер, если он имеется, следует использовать, когда на улице сыро.
Блок, ответственный за температуру
Центральный узел в системе печки – это отопительный блок. Главная его функция – непосредственно нагрев салона. Устроен этот блок следующим образом. Электрический двигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники не оснащаются краном.
Поэтому радиатор всегда нагрет, независимо от времени года. Производитель заявляет, что так получилось решить проблему с постоянными протеканиями крана. Кроме того, значительно ускоряется нагрев салона. Летом приточная вентиляция идет вне радиатора.

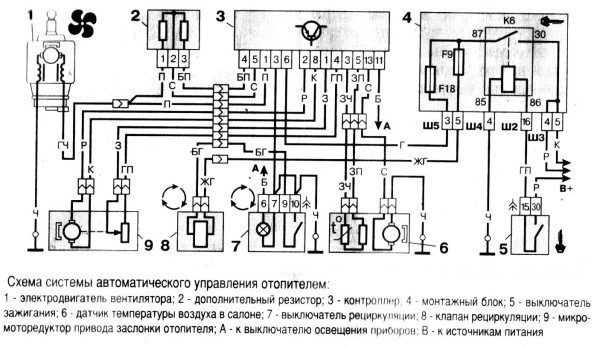

Схема управления отопителем (печкой) на ВАЗ-2110, 2111 и 2112
На ВАЗ-2110, 2111 и 2112 установлена автоматическая система управления отопителем (АСУО), которая сама создает температуру в машине заданную водителем. Эдакий климат-контроль без кондиционера, зимняя версия. Мозги системы – контроллер 3 на схеме типа 13.3854 с двумя ручками управления. Левой ручкой регулируем температуру в салоне (от 16 до 30 °С), правой регулируем вентилятор: 0 – выключен; I – средняя частота вращения; II – малая частота вращения; А – автоматически. Итак, приводим расшифровку схемы отопителя ВАЗ-2110
1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне;
7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания
Режимы работы климатического контроля
Перед использованием блока необходимо выполнить калибровку климат-контроля, для чего следует нажать кнопку A/C и, не отпуская её, включить зажигание. Как только на дисплее появятся три ориентированные горизонтально полосы, кнопку можно отпустить. Калибровка выполнится автоматически, а её длительность составляет порядка 5 – 10 секунд.
Если при эксплуатации климат-контроля обнаружится, что положение воздушной заслонки плохо соотносится с введённым значением, необходимо произвести повторную калибровку по тому же алгоритму. Как уже отмечалось, климат-контроль десятки функционирует в трёх режимах: автоматическом, ручном и режиме «Полуавтомат».
При выборе ручного режима (о чём будет свидетельствовать не горящий светодиод, расположенный над клавишей AUTO»), заслонка управляется вручную с помощью соответствующего регулятора. На дисплее за отображение положения заслонки отвечает левая шкала в виде полосок.
Управление скоростью вращения печного вентилятора осуществляется посредством нажатия на рукоятку регулятора с последующим вращением в нужную сторону (по часовой стрелке – увеличение скорости, против – уменьшение). По истечении пятисекундного интервала времени режим регулировки скорости работы вентилятора отключается, и регулятор обратно переходит в режим управления заслонной климатической системы.
Чтобы перевести работу КК в автоматический режим, достаточно нажать кнопку AUTO. При этом загорается соответствующий светодиод, а регулировочной рукояткой можно задать требуемую для комфортного пребывания в автомобиле температуру. В дальнейшем блок управления климатической установкой ВАЗ-2110 будет самостоятельно управлять работой кондиционера и отопителя для обеспечения необходимого температурного режима. Полуавтоматический режим включается, как только пользователь попытается изменить скорость вращения вентилятора, используя соответствующий регулятор. В этом случае управление заслонкой климат-контроля будет по-прежнему осуществляться автоматически, в отличие от режима работы печного вентилятора. Для переключения в автоматический режим функционирования необходимо дважды быстро нажать кнопку AUTO.
Самая правая клавиша с надписью INJ отвечает за включение режима мониторинга и индикации напряжения электросети автомобиля, рабочей температуры силового агрегата и отображения кодов ошибок ЭСУД (при наличии проблем в работе двигателя). Отображение каждого из перечисленных параметров выбирается последовательным нажатием клавиши. Чтобы кнопка работала, необходимо выполнить подключение к блоку управления климат-контролем диагностической цепи ВАЗ-2110.
Вторая справа кнопка ответственна за включение индикации на дисплее температуры воздуха, измеряемого внутренним датчиком. Клавиша, расположенная посредине, включает режим отображения температуры воздуха вне автомобиля. Обе указанные клавиши требуют установки соответствующих датчиков и подключения их к блоку управления. Крайняя левая кнопка A/C – включатель/выключатель кондиционера (при его наличии в автомобиле). Осуществление поддержки установленной температуры при включенном кондиционере осуществляется аналогично – посредством управления заслонкой, регулирующей подачу тёплого и охлаждённого воздуха.
Как и положено климатической установке, основные параметры её работы (включая температурный режим внутри машины, скорость вращения печного вентилятора, режим работы электронного блока управления) запоминаются во внутренней памяти контроллера при выключении зажигания или полном обесточивании бортовой электросети. При включении зажигания климатическая установка включается с некоторой задержкой, дабы не препятствовать запуску двигателя. После этой искусственной задержки климат-контроль начинает функционировать в соответствии с сохранёнными пользовательскими предпочтениями, работавшими на момент выключения зажигания.
Типичные неисправности
Летом очень сложно обнаружить проблемы в работе печки. Она по своему назначению практически не используется. Когда приходит зима, вопрос эффективности отопительной системы более актуален. Рассмотрим типичные неисправности, с которыми чаще всего сталкиваются владельцы ВАЗ-2110. В случае серьезных проблем эффективным решением может быть только замена печки ВАЗ-2110.
Основные причины плохой работы электропечи
Прежде чем вы начнете непосредственно искать решение проблемы, вам необходимо уметь быстро и эффективно определить ее. Изначально желательно рассмотреть общую схему конструкции топки.
Итак, плита состоит из следующих компонентов:
- монтажный блок предохранителя;
- зажигательный замок;
- выключатель зажигания вместе с его реле разряда;
- специальный переключатель, регулирующий режим работы мотора духовки;
- дополнительное встроенное сопротивление;
- моторчик печки;
- обогрев заднего стекла автомобиля, в котором находится клавиша регулировки обогревателя с контрольной лампой;
- специальный функциональный элемент для обогрева стекла.
Схема подключения печки Ваз 2110
Одной из причин неисправности электронной схемы духовки может быть отсутствие функциональной активности электродвигателя нагревателя как на малых, так и на высоких оборотах.
В этой ситуации необходимо действовать следующим образом:
- во-первых, следует убедиться, что предохранитель случайно не сгорел;
- при обнаружении перегоревшего предохранителя его необходимо срочно заменить на новый.
Примечание.
Прежде чем приступить непосредственно к замене старого предохранителя на новый, необходимо предварительно и в обязательном порядке установить причину перегорания. Если этого не сделать, срок службы нового предохранителя может быть коротким.
- также может быть обрыв или повреждение проводки, в месте ее подключения;
- для исключения вышеуказанной причины необходимо проверить электрическую схему согласно схеме печи;
- после этого необходимо устранить импульс, если он возник;
- если не работает выключатель обогрева, наиболее вероятная причина — залипание толкателя или обгоревшие контакты;
- для точной диагностики неисправности выключателя необходимо проверять уровень напряжения на боковых выводах при изменении положения выключателя в зазоре (для этого достаточно подать ток на главный вывод);
- если при диагностике не установлено изменение напряжения при изменении положения рукоятки переключателя, его необходимо срочно заменить;
- существует огромное количество возможных причин выхода из рабочего функционального состояния электродвигателя: обрыв электрических соединений или обмотки якоря, иммобилизация чистящей щетки, окисление и / или загрязнение коллектора якоря;

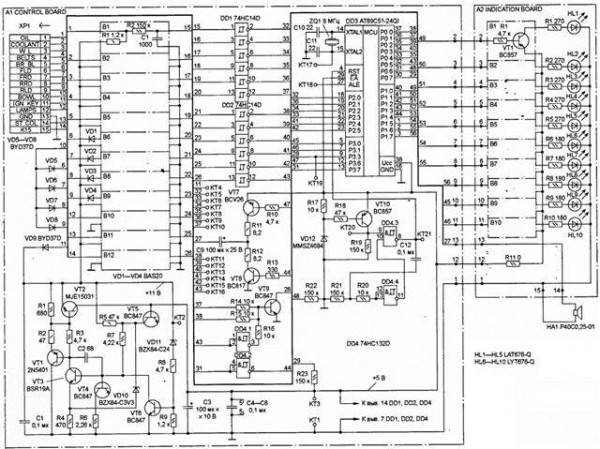

Схема радиатора печки Ваз 2110
- снова оживить движения кисти несложно, достаточно их разобрать, а затем очистить;
- восстановить резьбу даже не составит труда, ведь главное найти место дефекта;
- если многие из вышеперечисленных положений не дали результата, то выход один — полная замена электродвигателя отопителя;
Ваз 2110 электрическая схема печки
- иногда, крайне редко, причиной неисправности может быть монтажный блок;
- причин неисправного состояния монтажного блока много, но основными из них являются: в месте сварки полный или частичный обрыв электрической цепи, возгорание токоведущих дорожек;
- схему следует проверить по схеме топки, иначе обнаружить места обрывов и неисправностей будет просто невозможно;
- последней практически вероятной причиной может быть внутренний обрыв цепи вспомогательного (добавочного) резистора (смотрите, как заменяется резистор отопителя на ВАЗ 2110);
Схема подключения печки Ваз 2110
- чтобы исключить неисправность, связанную с работой резистора, необходимо проверить его цепи.
Уменьшение оборотов якоря в электродвигателе — одна из причин неисправности в общей цепи печи.
В этом случае необходимо знать, как выявить и устранить микропричины, а именно:
- в случае засорения или окисления якоря коллекторной системы также уменьшится количество оборотов электродвигателя;
- для устранения вышеперечисленной проблемы необходимо будет провести генеральную чистку системы сбора;
- иногда может произойти короткое замыкание на участке между витками обмотки якоря и, чтобы исключить эту причину, необходимо проверить величину входного тока;
- все очень просто, если витки замкнуты, то входной ток превысит 4,5А;
Примечание. Измерять входной ток необходимо только после предварительной проверки объективности амперометрических показателей.
Выявление и устранение неисправностей
Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.
Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.
В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.
Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом.
Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.
Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.
Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.
Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло). На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.
После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.
При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.
В том случае, если при проверке показатели на приборе будут сильно отличаться нормативных – это означает поломку контроллера. Вышедший из строя регулятор печки лучше заменить, поскольку ремонтировать микроэлектронику попросту нерентабельно. Но торопиться все же не нужно, установка нового электронного блока управления оправдана только тогда, когда становится абсолютно ясно, что другие компоненты системы управления функционируют в штатном режиме. Особое внимание нужно обратить на состояние проводки и т.д.
Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления.
При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.
Проверка САУО
Схема системы автоматического управления отопителем : 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания
Распиновка САУО :
В САУО поступает информация от:
- – датчика температуры воздуха в салоне (6), который встроен малогабаритный вентилятор.
- – ММР (микромоторедутора) (9), информация о положении заслонки отопителя.
Управление заслонкой : На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.
Управление скоростью вентилятора : для получения малой частоты вращения (все, кроме последней) служит дополнительный резистор (2), который имеет две спирали с сопротивлением (0, 23 и 0, 82 Ом). При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0, 23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).
Если рукоятка переключателя режимов работы вентилятора находится в положении А, то контроллер управляет также частотой вращения вентилятора в зависимости от разности температуры воздуха в салоне и задатчика температуры.
Ремонт блока управления отопителя ВАЗ-2110 своими руками
Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.
Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.
Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов. Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов. Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.
Надломленная перемычка на плате блока управления отоплением ВАЗ 2110
После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.
Замена контроллера отопителя
Для нормального доступа к конструкции блока требуется его демонтаж. Проводится работа по снятию блока САУО следующим образом:
- Первым делом поддеваем одной отверткой модуль с правой стороны, чтобы он немного вышел наружу.
- Затем точно такие же действия выполняем, но уже с левой стороны.
- Рукой аккуратно вытаскиваем блок до тех пор, пока не увидим штекер для его подключения, который подходит к задней стороне блока печки. Ниже на фото это показано более наглядно.
- Теперь нам остается отсоединить штекер питания и весь ремонт выполнен.
Напоминаем, что во время выполнения данной работы стоит отключить питание автомобиля во избежание короткого замыкания или порчи приборов электрооборудования ВАЗ 2110-2112.
- Если при подключении заведомо рабочего блока изменений в работе печки нет – следует проверить состояние проводки.
- Если же наблюдается слабый поток теплого воздуха даже в максимально «теплом» положении печки – проверьте уровень антифриза в бачке.
Регулировка контроллера печки
Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.
Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.
Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.
Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.
FAQ по работе печки ВАЗ 2110
Не работает 1я скорость печки
- Все скорости вентилятора печки (кроме последней) подключены через дополнительный резистор отопителя, который находится под жабо (ветровой накладкой). Одной из причин, когда не работает первая скорость отопителя это неисправность этого резистора. В зависимости от блока САУО этот доп.резистор различается:
РДО 2108-8101081 применяется на самых старых блоках САУО, у которых только 2 скорости. (0 А 1 2).
РДО 2110-8118022-01 устанавливается на модифицированный отопитель до сен-2003г, блок САУО имеет 3 скорости (0 А 1 2 3).
Самая распространенная неисправность в этом сопротивлении — перестают работать все скорости печки, кроме максимальной 3. Причина — отпаивается термопредохранитель (указан красной стрелкой), лечится припаиванием его на место. Но если будет отпаиваться и в последствии, надо смотреть в сторону моторчика, моторчик берет очень большей ток (не смазан, износ щеточного узла и т.д.).
РДО 2123-2118022 устанавливается на последние отопители с сен-2003г, блок САУО имеет 4 скорости и не имеет режима авто (0 1 2 3 4).
- Кроме неисправности доп.резистора отопителя проблема может быть и в контактах платы блока управления печкой. Не редко из-за высокой температуры плата сильно нагревается и контакт отпаивается. Внимательно просмотрите все контакты на платы, особенно в местах подачи питания.
- Зачистить контакты.
Не работает 2я скорость печки
- Причина точно такая же, как и в случае, когда не работает первая скорость отопителя.
Не работает 3я скорость печки
- Если 3я скорость последняя, тогда она работает без сопротивления (напрямую). И проблема может быть в контактах блока САУО (зачистить/обжать), либо в контактах на плате блока САУО.
- Если у Вас блок управления печкой с 4мя скоростями вентилятора (0 1 2 3 4), тогда смотри проблемы с 1ой скоростью печки.
Не работает 4я скорость печки
- Причина точно такая же, как и в случае, когда не работает третья скорость отопителя.
Печка на 1 и 2 скорости дует одинаково, то есть разницы между первыми скоростями почти нет, а на 3 скорости дует на много сильнее
- Причина в дополнительном резистор отопителя, его нужно заменить.
Не регулируется температура на блоке управления печкой или вентилятор печки не работает
Разобрать блок САУО и внимательно просмотреть все дорожки и контакты. Если видимых дефектов нет, тогда искать причину нужно в той части, которая указанана фото.
- Другой причиной может быть плохой контакт в блоке предохранителей. С обратной стороны блока есть 6ти клемная фишка, синий провод на ней — это к вентилятору. Возможно в этом разъёме на месте соединения он обгорел. Необходимо заменить фишку и обжать новый разъём. Снять блок, разобрать и припаять ножку (возможно, она от нагрева оплавилась и отпаялась).
Особенности блока управления отопителем авто ВАЗ 2112
Отличие отопителя салона ВАЗ 2112, от ранее выпущенных моделей, заключается в следующем:
- При работающем двигателе всегда должен быть горячим радиатор отопителя.
- Управление печкой полностью электронное. Оно осуществляется контролером тремя рукоятками.
С его помощью можно задать любую температуру воздуха в салоне авто, включить нужный режим работы вентилятора отопителя, управлять потоком воздуха – направлять его на лобовое стекло вверх или вниз к ногам. - На потолке установлен датчик, измеряющий температуру в салоне.
- От датчика команду получает контролер, который приводит в работу микромоторедуктор, управляющий воздушной заслонкой. При этом она направляет, по соответствующим каналам, поток воздуха.
- Работа печки в установленном режиме проверяется при осмотре перемещения воздушной заслонки, когда поворачивается на контролере соответствующая рукоятка. Для этого вынимаются центральные дефлекторы, а в образовавшееся отверстие можно увидеть работу заслонки.
- Если воздушная заслонка стоит на месте, нужно в первую очередь проверить датчик температуры, расположенный недалеко от потолочного плафона.
Для этого:
- убирается накладка плафона;
- отстегивается колодка с проводами;
- меняется узел на, заведомо, исправный;
- проверяется работа заслонки.
Если она остается неподвижной, необходимо будет менять микромоторедуктор. При не устранении и затем неисправности нужно будет заменить сам контролер.
Совет: Водитель, который не знаком с основами электроники, не умеющий работать с тестером ремонтировать блок управления печкой на ВАЗ 2112 сможет только заменой соответствующих узлов устройства.
Итак:
- Вентилятор печки ВАЗ 2112 может работать в четырех режимах. Если он не работает ни в одном нужно проверить 20-ти амперный предохранитель F7 и реле К6, расположенные в монтажном блоке.
При их рабочем состоянии проверяется электродвигатель вентилятора и переключатель режимов. В электродвигателе могут зависнуть или износиться щетки коллектора, или сгореть обмотка якоря. - Причиной отказа работы вентилятора, при малых скоростях вращения, может быть перегорание дополнительного сопротивления, расположенного на корпусе двигателя устройства. Добраться до сопротивления можно только с моторного отсека.
- Если из сопел не идет горячий воздух причиной может быть неисправность в моторном отсеке. Нужно проверить работу системы охлаждения мотора.
При поломке термостата охлаждающая жидкость в зимний период циркулирует по большому кругу, а температура охлаждающей жидкости не будет достигать рабочего значения, что будет означать не достаточное прогревание воздуха при прохождении через радиатор печки.
Ремонт блока управления отопителя авто ВАЗ 2112
Инструкция по ремонту блока управления печки для автомобиля ВАЗ 2112, предлагает такой порядок демонтажа устройства:
- Откручиваются кнопки, расположенные около блока печки.
- Регулятор устанавливается в нулевое положение.
- Снимается передняя крышка и стекло.
- Снимается плата из пластикового корпуса.
Плата блока управления печкой автомобиля ВАЗ 2112
- Проверяется целостность всех перемычек, дорожек и резисторов.
- При обнаружении неисправностей припаиваются новые элементы. В этом случае цена ремонта в системе отопления будет достаточно низкой.
- Сборка производится в обратном порядке.
Как ремонтировать на ВАЗ 2112 блок управления печкой хорошо видно на видео. В отличие от автомобиля ВАЗ 2112, где встроена электронная система управления печкой, в некоторых моделях для движения заслонок используются другие механизмы.
Кронштейн рычага управления печкой автомобиля ВАЗ 21213
Например, для модели «Нива» используется кронштейн рычагов управления печки ВАЗ 21213, общий вид которого показан на фото. Исправное состояние на ВАЗ 2112 управление печкой гарантирует комфортное перемещение водителя и пассажира в холодную погоду.
Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.
Подведём итоги
Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.
Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.
Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.
