Коды ошибок ВАЗ 2110: расшифровка и обозначение

Возможные ошибки

Ваз 2110 ошибка инжектора

Ошибки могут относиться к различным деталям автомобиля:

• ​ Датчики. Чаще всего страдают температурные датчики.
• ​ Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего форсунки не могут вовремя загораться.
• ​ Двигатель. Обычно проблемы с двигателем появляются после длительной езды на авто. Самая частая ошибка – перегрев.
• ​ Клапаны.
• ​ Вентиляторы. Если они работают не со всей силой, то машина перегревается. Поэтому ошибки неправильной работы вентилятора приводят к возникновению ошибок с перегревом двигателя.
• ​ Реле.
• ​ Контроллер.

Наименование кода ошибок ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• Код ошибки Р0030 – это разрыв цепочки управления обогревателя измерителя воздуха вплоть до нейтрализатора.
   Код неисправности Р0030 записывается, если:
  • мотор работает;
  • автодиагностика драйвера нагревателя обозначила в выходе недостаток перегрузки
• Ошибка ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Р0031 – это перемыкание цепочки управления на минус обогревателя измерителя воздуха вплоть до нейтрализатора,
   Код ошибки Р0031 заносится, когда:
  • движок работает;
  • автодиагностика драйвера нагревателя обозначила в выходе перемыкание на корпус.
• Код ошибки Р0032 – это замыкание цепочки управления на сеть автомобиля обогревателя измерителя воздуха вплоть до нейтрализатора.
   Ошибка Р0032 фиксируется, если:
  • двигатель функционирует;
  • самодиагностика драйвера нагревателя зафиксировала на выходе замыкание на сеть авто.
• Код неисправности Р0036 – это разрыв цепочки управления подогревателя сенсора кислорода после нейтрализатора.
   Шифр ошибки Р0036 записывается, если:
  • двигатель работает;
  • автодиагностика драйвера нагревателя обозначила в выходе недостаток перегрузки.
• Ошибка Р0037 – это замыкание цепочки управления на корпус нагревателя измерителя кислорода после нейтрализатора.
   Код неисправности Р0037 заносится, когда:
  • мотор работает;
  • самодиагностика драйвера подогревателя определила на выходе замыкание на минус.
• Неисправность Р0038 – это закорачивание цепи управления на сеть ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 подогревателя измерителя кислорода после нейтрализатора, .
   Код ошибки ВАЗ 2110 и ВАЗ 2111 и ВАЗ 2112 Р0038 фиксируется, если:
  • движок работает;
  • автодиагностика драйвера нагревателя обозначила в выходе перемыкание в ребордную линия.
• Код ошибки Р0102 – это низкий уровень импульса цепочки датчика ДМРВ.
   Неисправность Р0102 записывается, если расход воздуха меньше порога, зависящего от частоты оборотов коленвала двигателя NMOT и угла открывания дроссельной за задвижки WDKBA.
• Ошибка Р0103 – это большой степень сигнала цепочки измерителя общего расхода атмосферы.
   Шифр Р0103 записывается, в случае если потребление атмосферы превосходит предел, обусловливаемый с частоты верчения суставчатого река мотора NMOT а также угла раскрытия клапанной заслонки WDKBA.
• Неисправность Р0112 – это низкий уровень импульса цепочки измерителя температуры входящего воздуха.
   Код ошибки Р0112 записывается, когда напряжение импульса сенсора меньше порога.
• Шифр ошибки ВАЗ 2110 или ВАЗ 2111 или ВАЗ 2112 Р0113 – это большой уровень сигнала на линии датчика температуры впускного воздуха,
   Код ошибки Р0113 фиксируется, при условии существовании следующих условий:
  • после запуска движок проработал больше 180 с;
  • мотор работает на холостом ходу (B_LL= “Да”) и не выключена подача горючего (B_SA= “Выкл”);
  • напряжение импульса измерителя выше порога.
• Код Р0116 – это выход сигнала из допустимого диапазона линии ДТОЖ.
   Код ошибки Р0116 вводится в память контроллера, если:
  • двигатель работает ;
  • расчитанная температура превышает измеренную на размер порога.
• Ошибка P0117 – это малый размер сигнала цепочки измерителя температуры охлаждающей жидкости.
   Код неисправности Р0117 записывается в память ЭБУ, если:
  • движок работает;
  • напряжение импульса сенсора ниже порога.
• Код неисправности Р0118 – это большой уровень сигнала ряда датчика температуры охлаждающей жидкости.
   Шифр ошибки Р0118 вводится в память контроллера, при условии:
  • мотор работает;
  • напруга сигнала сенсора выше порога.
• Неисправность Р0122 – это маленький уровень сигнала цепи измерителя положения дроссельной задвижки.
   Код ошибки Р0122 ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 заносится, когда:
  • двигатель функционирует;
  • напряжение импульса измерителя положения дроссельной задвижки менее 0,2 В.
• Недостаток Р0123 – это высокое значение сигнала цепочки датчика ДПДЗ.

   Код ошибки Р0123 вносится, при условии:

  • мотор работает;
  • напряжение сигнала датчика положения дроссельной задвижки больше 4,9 В.
• Код Р0131 – это слабый уровень выходящего сигнала линии измерителя кислорода до нейтрализатора.
   Ошибка Р0131 заносится, если:
  • движок проработал 60 секунд;
  • в течение этого времени напряжение сигнала холодного управляющего датчика кислорода USVK ниже 40 мВ.
• Код ошибки Р0132 – это высокий уровень выходящего сигнала цепи измерителя кислорода до нейтрализатора.
   Ошибка Р0132 фиксируется, если:
  • движок проработал отрезок времени, продолжительность которого зависит от температуры охлаждающей жидкости при пуске (от 1,5 до 10 мин);
  • напряжение импульса управляющего измерителя кислорода USVK выше 1,1 В.
• Ошибка ВАЗ 2110, 2111, 2112 Р0133 – это медленный отклик на изменение состава смеси ряда сенсора кислорода до нейтрализатора.
   Шифр неисправности Р0133 заносится, когда:
  • фильтрованный параметр периода переключения импульса УДК выше 25 секунд;
  • значение счетчика превышений периода сигнала УДК выше 7;
  • отсутствуют коды неисправностей Р0030, Р0031, Р0032, Р0342, Р0343, Р0444, Р0445, Р0560, Р0562, Р0563;
  • управление подачей горючего выполняется в режиме обратной связи по сигналу УДК (B_LR=”Да”);
  • определяется ЭБУ температура нейтрализатора больше 500 oС (диагностическим прибором не отображается);
  • частота вращения коленвала движка NMOT располагается в диапазоне от 1440 до 3500 мин-1;
  • размер параметра нагрузки RL располагается в диапазоне от 15 до 90 %.
• Код неисправности Р0134 – это неактивна линия измерителя кислорода до нейтрализатора.
   Ошибка Р0134 записывается, если:
  • движок проработал отрезок времени, продолжительность которого зависит от температуры охлаждающей жидкости при пуске (от 1,5 до 10 мин);
  • напруга импульса лямбда зонда USVK находилось в диапазоне 400…600 мВ на протяжении 5 сек.
• Неисправность Р0137 – это малый уровень импульса цепочки датчика кислорода после нейтрализатора.
   Код ошибки Р0137 заносится, когда:
  • двигатель проработал 60 секунд;
  • в течение этого времени напруга импульса холодного диагностического датчика кислорода USHK менее 60 мВ.
• Недостаток Р0138 – это большой уровень сигнала нить сенсора кислорода после нейтрализатора.
   Ошибка Р0138 вносится, разве что:
  • движок проработал промежуток времени, продолжительность которого зависит от температуры охлаждающей жидкости при запуске (от 1,5 до 30 мин);
  • напряжение команды ДДК USHK больше 1,1 В в течение 5 с.
• Код ошибки ВАЗ 2110 или ВАЗ 2111 или ВАЗ 2112 Р0140 – это неактивна электроцепь лямбда зонда после нейтрализатора .
   Шифр ошибки Р0140 заносится, иначе:
  • двигатель проработал промежуток времени, длительность которого зависит от температуры охлаждающей жидкости при запуске (от 1,5 до 30 мин);
  • напряжение сигнала ДДК USHK располагается в диапазоне 440…470 мВ.
• Неисправность Р0171 – это слишком бедная структура топливоподачи .
   Код Р0171 фиксируется, коль скоро:
  • мотор работает;
  • руководство подачей бензина выполняется в режиме обратной связи по сигналу измерителя какислорода (B_LR= “Да”);
  • активизирована функция адаптации топливо подачи (B_LRA= “Да”);
  • значение параметра RKAT выходит за верхний предел допустимого диапазона (8%);
  • или значение параметра FRA выходит за верхний предел допустимого диапазона (больше 1,22).
• Недостаток Р0172 – это слишком богатая структура топливоподачи .
   Код ошибки Р0172 заносится, если:
  • движок работает;
  • руководство подачей горючего выполняется в режиме обратной связи по сигналу УДК (B_LR= “Да”);
  • активизирована функция адаптации топливоподачи (B_LRA= “Да”);
  • значение параметра RKAT выходит за нижний предел допустимого диапазона (-8%);
  • или значение параметра FRA выходит за нижний предел допустимого диапазона (мень ше 0,78).
• Шифр Р0201 (Р0202, Р0203, Р0204) – это разрыв цепи управления форсунки цилиндра 1 (2, 3, 4).

   Код ошибки Р0201 (Р0202, Р0203, Р0204) заносится, когда:

  • двигатель функционирует;
  • автодиагностика драйвера форсунок зафиксировала отсутствие нагрузки на одном или нескольких выходах.
• Шифр ошибки ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Р0261 (Р0264, Р0267, Р0270) – это замыкание цепочки управления на корпус форсунки цилиндра 1 (2, 3, 4).
   Неисправность Р0261 (Р0264, Р0267, Р0270) фиксируется, когда:
  • двигатель работает;
  • самодиагностика драйвера форсунок определила замыкание одного или нескольких выходов на массу.
• Код Р0262 (Р0265, Р0268, Р0271) – это замыкание цепи управления на бортовую сеть форсунки цилиндра 1 (2, 3, 4).
   Ошибка Р0262 (Р0265, Р0268, Р0271) заносится, если:
  • мотор работает;
  • автодиагностика драйвера форсунок зафиксировала замыкание одного или нескольких выходов на источник питания.
• Код ошибки Р0300, Р0301, Р0302, Р0303, Р0304 – это обнаружены случайные/множественные пропуски воспламенения в цилиндре 1 (2, 3, 4).
   Неисправности Р0300 и Р0301 (Р0302, Р0303, Р00304) записываются, при условии:
  • двигатель работает;
  • система осуществляет диагностику распознавания пропусков зажигания (B_LUSTOP= “Нет”);
  • измеренная контроллером неравномерность вращения коленчатого вала превышает порог.
    Если системой обнаружены пропуски воспламенения, приводящие к повреждению каталитического нейтрализатора, сигнализатор неисправностей начинает мигать сразу после занесения кода неисправности в память контроллера. С целью защиты каталитического нейтрализатора может быть отключена топливоподача в тех цилиндрах, в которых были зарегистрированы пропуски.
• Ошибка Р0326 – это выход сигнала за пределы допустимого диапазона цепи датчика детонации.
   Код Р0326 заносится, если в течение 5 секунд:
  • контроль детонации разрешен BK_R=”Да”;
  • амплитуда сигнала датчика детонации ниже порога.
• Код неисправности Р0327 – это низкий уровень импульса линии измерителя детонации.
   Неисправность Р0327 заносится, если в режиме принудительного холостого хода:
  • частота вращения коленчатого вала дви га теля NMOT находится в диапазоне 1900…2000 мин1 (для 16клапанного двигателя 2250…2350 мин1);
  • контроль детонации запрещен BK_R=”НЕТ”;
  • амплитуда сигнала датчика детонации ниже порога.
• Неисправность Р0328 – это высокий уровень сигнала цепочки датчика детонации.
   Код ошибки Р0328 ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 записывается, когда в режиме принудительного холостого хода:
  • частота вращения коленчатого вала дви га теля NMOT находится в диапазоне 1900…2000 мин1 (для 16-клапанного двигателя 2250…2350 мин1);
  • контроль детонации запрещен BK_R=”НЕТ”;
  • амплитуда сигнала датчика детонации выше порога.
• Недостаток Р0335 – это неисправна цепочка измерителя положения коленвала .
   Код Р0335 фиксируется, если:
  • коленвал проворачивается;
  • имеется сигнал датчика фаз;
  • нет импульса ДПКВ.
• Шифр Р0336 – это выход сигнала из допустимого диапазона линии ДПКВ.
   Код ошибки Р0336 заносится, если:
  • коленчатый вал проворачивается;
  • за один поворот коленвала ЭБУ определяет смещение опорной метки.
• Шифр ошибки Р0342 – это низкий уровень сигнала цепи датчика фаз.
   Код Р0342 записывается, в случаи:
  • коленчатый вал проворачивается;
  • на входе контроллера (контакт “79”) постоянно присутствует низкий уровень сигнала.
• Код Р0343 – это высокий уровень импульса цепочки сенсора фаз.

   Ошибка ВАЗ 2110 и ВАЗ 2111 и ВАЗ 2112 Р0343 фиксироуется, если:

  • коленчатый вал прокручивается;
  • на входе ЭБУ (контакт “79”) все время присутствует большой уровень сигнала.
• Код ошибки Р0346 – это выход сигнала из допустимого диапазона цепи датчика фаз.
   Неисправность Р0346 заносится, если:
  • коленвал прокручивается;
  • последовательность импульсов имеет не периодический характер.

  После возникновения кода неисправности контроллер будет осуществлять подачу топлива в режиме последовательного впрыска.

• Ошибка Р0351 (Р0352) – это обрыв цепи управления катушки зажигания цилиндра 1-4 (2-3).
   Код ошибки Р0351 (Р0352) записывается, когда:
  • двигатель работает;
  • самодиагностика драйвера катушек определила отсутствие нагрузки на одном или нескольких выходах.
• Код неисправности Р0351 (Р0352, Р0353, Р0354) – это обрыв цепи управления катушки зажигания цилиндра 1(2, 3, 4).
   Шифр Р0351 (Р0352, Р0353, Р0354) фиксируется, при условии:
  • двигатель работает;
  • самодиагностика драйвера катушек определила отсутствие нагрузки на одном или нескольких выходах.
• Неисправность Р0422 ВАЗ 2110 или ВАЗ 2111 или ВАЗ 2112 – это эффективность нейтрализатора ниже порога.
   Код ошибки Р0422 заносится, если:
  • отсутствуют коды неисправностей Р0102, Р0112, Р0113, Р0116, Р0117, Р0118, Р0122, Р0123, Р0130, Р0132, Р0133, Р0134, Р0136, Р0137, Р0138, Р0140, Р0171, Р0172, Р0300, Р0301, Р0302, Р0303, Р0304, Р0441, Р0444, Р0445, Р0562, Р0563;
  • управление топливоподачей осуществляется в режиме обратной связи по сигналу управляющего датчика кислорода (B_LR=”Да”);
  • выполняются условия проведения цикла диагностики нейтрализатора;
  • контроллер определяет, что содержание кислорода после нейтрализатора выше порога.
• Недостаток Р0441 – это неверный расход воздуха через клапан продувки адсорбера системы улавливания паров бензина.
   Код Р0441 записывается когда:
  • двигатель работает больше 1200 секунд;
  • двигатель работает на холостом ходу;
  • проверка системой управления клапана продувки адсорбера дала отрицательный результат.
• Шифр Р0444 – это обрыв цепи управления клапана продувки адсорбера.
   Код ошибки Р0444 фиксируется при условии:
  • мотор работает;
  • самодиагностика драйвера клапана продувки адсорбера определила на выходе отсутствие нагрузки.
• Шифр ошибки Р0445 – это замыкание цепи управления на массу или бортовую сеть клапана продувки адсорбера, .
   Код Р0445 заносится если:
  • двигатель функционирует;
  • самодиагностика драйвера клапана продувки адсорбера определила на выходе замыкание на источник питания.
• Код Р0480 – это разрыв цепочки управления релюшки вентилятора.
  Код неисправности Р0480 записывается, когда:
  • движок работает;
  • самодиагностика драйвера реле вентилятора определила на выходе отсутствие на грузки.
• Ошибка Р0500 ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 – это поврежден измеритель скорости авто .
   Код ошибки Р0500 фиксируется:
  • обороты коленвала двигателя NMOT находятся в диапазоне 2500…3500 об/мин;
  • температура охлаждающей жидкости TMOT выше 0 °С;
  • сигнал скорости авто VFZG соответствует 5 км/ч или менее;
  • контроллер отключил подачу топлива (B_SA=”Да”);
  • или обороты коленвала мотора NMOT находятся в диапазоне 2500…3500 об/мин;
  • значение параметра нагрузки RL больше 50%;
  • импульс скорости авто VFZG менее 5 км/ч.
• Код неисправности Р0506 – это низкие обороты мотора структуры холостого хода.

   Ошибка Р0506 заносится, если:

  • мотор работает на холостом ходу;
  • температура охлаждающей жидкости TMOT вы ше 75 °С;
  • обороты коленвала движка NMOT менее 700 об/мин;
  • текущая коррекция на холостом ходу DMLLRI превышает пороговое значение.
• Неисправность Р0507 – это высокие обороты двигателя в системе холостого хода.
   Код Р0507 записывается, когда:
  • двигатель работает на холостом ходу;
  • температура охлаждающей жидкости TMOT выше 75 °С;
  • обороты коленчатого вала двигателя NMOT больше 1000 об/мин;
  • текущая коррекция на холостом ходу DMLLRI ниже порогового значения.
• Недостаток Р0511 – это неисправна цепь управления регулятором холостого хода .
   Код Р0511 фиксируется, при условии:
  • двигатель работает;
  • самодиагностика драйвера управления регулятором холостого хода определила на выходе замыкание на массу или источник питания, или отсутствие на грузки.
• Шифр Р0560 – это напряжение бортовой сети ниже порога работоспособности системы.
   Код Р0560 заносится если разница напряжений на контактах “44” и “13” контроллера более 3 В.
• Шифр ошибки Р0562 – это низкий уровень напряжение бортовой сети.
   Код Р0562 записывается, когда:
  • напряжение на контактах “44”, “63” контроллера ниже 9 В при включенном зажигании;
  • напряжение на контактах “44”, “63” контроллера ниже 6,3 В при прокрутке стартера;
  • напряжение на контактах “44”, “63” контроллера ниже 9,5 В при работающем двигателе.

  Контроллер измеряет напряжение, поступающее на контакты “44”, “63” контроллера.

• Код Р0563 – это высокий уровень напряжение бортовой сети.
   Код ошибки Р0563 ВАЗ 2110, 2111, 2112 фиксируется, если:
  • двигатель работает;
  • в течение 0,3 с напряжение на контактах “44”, “63” контроллера выше 17 В.

  Контроллер измеряет напряжение, поступающее на контакты “44”, “63” контроллера.

• Код неисправности Р0601 – это ошибка контрольной суммы ПЗУ контроллера СУД.
   Код Р0601 записывается , если выполняются следующие условия:
  • двигатель функционирует;
  • контрольная сумма ПЗУ не равняется запрограммированному параметру.

  Нужно очистить коды с использованием диагностического прибора.
  Когда код ошибки фиксируется вторично, нужно сменить контроллер.

• Код ошибки Р0615 – это обрыв цепи управления дополнительного реле стартера.
  Код Р0615 заносится если самодиагностика драйвера управления реле стартера определила отсутствие нагрузки на выходе.
• Ошибка Р0616 – это замыкание цепи управления на массу дополнительного реле стартера, .
   Код Р0616 записывается когда самодиагностика драйвера управления реле стартера определила на выходе замыкание на массу.
• Код неисправности Р0617 – это замыкание цепи управления на бортовую сеть дополнительного реле стартера.
   Код Р0617 фиксируется есл и самодиагностика драйвера управления реле стартера определила на выходе замыкание на источник питания.
• Неисправность Р0627 – это обрыв цепи управления реле бензонасоса.
   Код Р0627 заносится, если:
  • двигатель работает или прокручивается стартером;
  • самодиагностика драйвера управления реле электробензонасоса определила отсутствие нагрузки на выходе.
• Недостаток Р0628 – это замыкание цепочки управления на корпус релюшки бензонасоса.

   Код ошибки Р0628 записывается, когда:

  • движок функционирует или прокручивается стартером;
  • автодиагностика драйвера управления релюшки электрического бензонасоса определила на выходе замыкание на корпус.
• Код ошибки ВАЗ 2110 или ВАЗ 2111 или ВАЗ 2112 Р0629 – это замыкание цепочки управления на бортовую сеть реле электрического бензонасоса.
   Код Р0629 фиксироуется, разве что:
  • мотор работает или проворачивается стартером;
  • самодиагностика драйвера управления реле электробензонасоса определила на выходе замыкание на источник питания.
• Шифр ошибки Р0645 – это разрыв линии управления релюшки муфты компрессора кондиционера.
   Код Р0645 регистрируется, при условии:
  • двигатель функционирует;
  • самодиагностика драйвера руководства релюшкой определила отсутствие нагрузки на выходе.
• Код Р0646 – это закорачивание цепочки управления на корпус релюшки муфты компресора кондиционера.
   Код Р0646 запоминается, когда:
  • движок работает;
  • автодиагностика драйвера руководства релюшки определила на выходе замыкание на массу.
• Код ошибки Р0647 – это замыкание цепи управления на борт сети реле муфты компресора кондиционера.
   Неисправность Р0647 зачисляется, при условии:
  • двигатель работает;
  • автодиагностика драйвера управления релюхи зафиксировала на выходе замыкание на источник электропитания.
• Ошибка ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Р0650 – это неисправна цепь управления лампы индикации неисправностей.
   Код Р0650 заносится, если:
  • двигатель работает;
  • самодиагностика драйвера управления лампой определила на выходе отсутствие нагрузки или замыкание на источник питания.
• Код неисправности Р0654 – это неисправна цепь управления тахометра на комбинации приборов.
   Код Р0654 записывается, когда:
  • силовой агрегат работает;
  • встроенная диагностика драйвера цепочки определила на выходе замыкание на массу или источник питания.
• Неисправность Р0685 – это разрыв цепочки управления главной релюшки.
   Код неисправности Р0685 фиксируется, при условии:
  • самодиагностика драйвера руководства главной релюхи зафиксировала отсутствие нагрузки на выходе.
• Недостаток Р0686 – это соединение линии управления на корпус главного реле.
   Код Р0686 регистрируется, если:
  • собственная диагностика драйвера управления главного реле определила на выходе замыкание на массу.
• Шифр Р0687 – это замыкание цепи управления на бортовую сеть главного реле, .

   Код ошибки Р0687 заносится, если:

  • самодиагностика драйвера управления главного реле определила на выходе замыкание на источник питания.
• Шифр ошибки ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Р0691 – это смыкание цепочки управления на минус релюшки электровентилятора.
   Код Р0691 вносится, когда:
  • мотор работает;
  • собственная диагностика драйвера релюхи электровентилятора выявила на выходе закорачивание на корпус.
• Код Р0692 – это смыкание линии управления на бортовую сеть релюшки электрического вентилятора.
   Код ошибки Р0692 фиксируется, при условии:
  • движитель работает;
  • автодиагностика программы реле вентилятора зарегистрировала на выходе соединение на источник электропитания.
• Код ошибки Р1570 – это повреждена цепочка иммобилизатора.
   Код Р1501 отмечается, когда:
  • ЭБУ и иммобилизатор обучены;
  • компьютер авто не получает ответ от иммобилизатора при подключении зажигания.

  Когда зафиксирован этот код сигнализатор поломки не светится.

• Ошибка Р1606 – это выход импульса из допустимого предела цепочки измерителя неровной дороги, .
   Код Р1606 вписывается, при условии:
  • мотор функционирует;
  • отсутствует код поломки Р0500;
  • за 1 поездку в течение 3 остановок авто (VFZG = 0) ЭБУ фиксирует условие неровной дороги (B_SWE = “Да”).
• Код Р1602 – это исчезновение напряжения питания контроллера СУД.

   Код ошибки Р1602 фиксируется , при условии выполняются следующих условий:

  • ЭБУ был обесточен при подключенном главном реле;
  • контроллер зафиксировал потерю данных ОЗУ.

  В этом случаи очистите коды с помощью диагностического прибора.
  Если код записывается вторично, проконтролируйте цепи электропитания по карте А-4.
  Но если цепи исправны, смените контроллер.

• Код ошибки ВАЗ 2110 и ВАЗ 2111 и ВАЗ 2112 Р1616 – это малый уровень импульса линии сенсора неровной дороги.
   Код Р1616 фиксируется, коль скоро:
  • движок работает;
  • фильтрованный параметр ускорения BSMW, определенное по импульсу сенсора неровной дороги, меньше -4,5g.
• Неисправность Р1617 – это большой уровень импульса цепи измерителя неровной дороги.
   Код Р1617 регистрируется, если:
  • моторчик работает;
  • фильтрованные данные ускорения BSMW, высчитанное по сигналу устройства неровной дороги, выше 4,5g.
• Недостаток Р2301 (Р2303) – это смыкание линии управления на бортовую сеть катушки поджигания цилиндра 1-4 (2-3).
   Код ошибки Р2301 (Р2303) вносится, когда:
  • движитель трудится;
  • автодиагностика софта катушек нашла смыкание одного или нескольких выходов на источник электропитания.
• Шифр Р2301 (Р2303, Р2305, Р2307) – это закорачивание цепочки управления на бортовую сеть катушки зажжения цилиндра 1 (2, 3, 4).
   Код ошибки ВАЗ 2110 или ВАЗ 2111 или ВАЗ 2112 Р2301 (Р2303, Р2305, Р2307) зачисляется, если:
  • бензомотор работает;
  • собственная диагностика драйвера катушек зафиксировала закорачивание одного или нескольких выводов на источник питания.

Ошибки бортового компьютера ВАЗ 2110: на заметку владельцам «Десяток»

Коды ошибок ВАЗ 2110 представлены в числовом обозначении на дисплее, а передаются они от датчиков фаз на бортовой компьютер. Это удобно, но начинающий водитель мало что сможет понять и не сможет разобраться, как пользоваться этим оборудованием. Но это знать и уметь нужно, так как система благодаря встроенной функции самодиагностики поможет на ранних стадиях выявить неисправность, а значит, есть возможность ее своевременно устранить.

Диагностировать состояние систем автомобиля можно двумя способами. Начнем с первого, который не предусматривает использование дополнительного оборудования.

Для запуска функции самодиагностики нужно нажать кнопку, которая сбрасывает пробег за день. Включаем зажигание. Увидите, как стрелочки на приборах начнут двигаться из одного положения в другое. Означает, что запущена диагностика ВАЗ 2110 и от датчиков фаз на ЭБУ начала поступать информация. После завершения процесса ОЗУ передаст на табло цифры, которые покажут, в каком состоянии находятся системы авто.

Методы диагностики ошибок

Ошибки на бортовом компьютере ВАЗ 2110 можно выявить двумя способами.

1. Самодиагностика. Способ осуществим благодаря специальной опции в бортовом компьютере. Принцип заключается в том, что система показывает неисправности основных цепей и механизмов. Достоинством выступает отсутствие необходимости дополнительного оборудования или специальных программ – все, что нужно уже «зашито» в бортовой компьютер. К минусам следует отнести малую точность показаний.
2. При помощи вспомогательного оборудования. Разновидность процедуры отличается высокой точностью считываемых данных. Благодаря стороннему анализатору можно доподлинно узнать, где конкретно возникла поломка, что облегчает процесс ремонта. Явным минусом выступает необходимость подключения компьютера со специальной программой. Подобное оснащение присутствует только в специализированных сервисных станциях.

Самодиагностика ВАЗ 2110: коды ошибок

Чтобы включить режим самостоятельного определения неисправностей, от водителя или мастера потребуется выполнить определенную последовательность действий.

1. Выключить зажигание двигателя.
2. Зажать клавишу сброса суточного пробега и, не бросая ее включить зажигание. При этом на дисплее должны загореться все цифровые ячейки.
3. Клацнуть на любую кнопку управления модулем два раза.
4. На приборе высветится номер ошибки.

Если все сделано правильно, на приборке загорится один из перечисленных символов:

• 2 – критическое превышение номинальных показателей напряжения бортовой сети, возможно короткое замыкание магистральной линии или нагруженных узлов;
• 3 – подобная ошибка на панели приборов ВАЗ 2110 указывает, что датчик уровня бензина поврежден или присутствуют проблемы в питании сенсора, для проверки можно заменить деталь новой и прозвонить цепь;

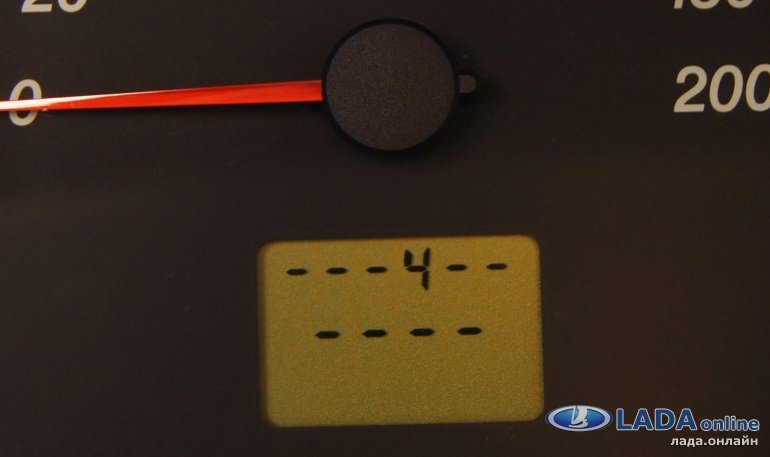

• 4 – ошибка 4 ВАЗ 2110 показывает, что датчик температуры антифриза сломался или перебита его проводка, устраняется проблема аналогично;
• 5 – термометр, предназначенный для измерения температуры за бортом неисправен;
• 6 – мотор сильно перегрелся, необходимо остановиться и подождать остывания, при этом должен присутствовать звуковой сигнал (долить антифриз/воду в радиатор);
• 7 – давление лубриканта в картерном отсеке двигателя ниже установленной нормы, требуется срочно восполнить потери;
• 8 – ошибка 8 ВАЗ 2110, расшифровка показывает, что тормозная система повреждена, возможно, падение уровня жидкости в расширительном бачке или сильный износ колодок;
• 9 – полный разряд аккумулятора, элемент нужно зарядить или заменить новым модулем;
• Е – программный сбой прошивки бортового компьютера, здесь поможет полная диагностика сканером и квалифицированный ремонт в мастерской.

Также ошибка 14 ВАЗ 2110 или другое двузначное число будет говорить о наличии двух проблем. Обычно при подобной картине шифры суммируются. К примеру, ошибка 10 ВАЗ 2110 может показывать на проблемы в цепях №4 и 6.

Как сбросить ошибки на ВАЗ 2110

Обычно процедура проводится после выполнения ремонта узла, за который отвечает код неисправности. При этом символ не пропадает – его нужно принудительно сбросить. Делается это достаточно просто. От пользователя требуется войти в сервисный режим (зажать кнопку суточного пробега), далее дважды клацнуть на любой орган управления. После выполнения манипуляций на дисплее отобразится код. Для устранения кнопка суточного пробега зажимается на 3-4 секунды и система обнуляется. Выход из диалогового окна выполняется машиной самостоятельно после 30 секунд бездействия.

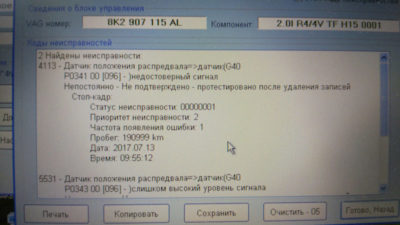

Диагностика при помощи сканера

Метод подразумевает подключение внешнего компьютера с установленной программой. Здесь открывается больше возможностей для диагностики авто. При этом коды ошибок ВАЗ 2110 и ВАЗ 2112 состоят из 5 символов.

Буквенная часть:

• Р – отказ или нарушение в работе силовой установки, трансмиссии;
• В – кузовные системы повреждены;
• С – обнаружена проблема в ходовой части автомобиля;
• U – нарушение сопряжения разных модулей.

Первая цифра:

• 0 – общее значение;
• 1/2 – код производителя;
• 3 – резерв.

Вторая цифра:

• 1-2 – нарушение в устройствах подачи топливовоздушной смеси;
• 3 – нарушение в работе узлов зажигания;
• 4 – устройство контроля выбросов в атмосферу;
• 5 – нарушение в работе измерителей оборотов ДВС или скорости;
• 6 – сбои в электронике;
• 7-8 – неисправности модуля коробки передач;
• 9-0 – резервная часть.

Последние две цифры выдают порядковый номер поломки и ее место расположения.

Расшифровки кодов ошибок ВАЗ 2110

Далее рассмотрены расшифровки кодов ошибок ВАЗ 2110, встречающихся наиболее часто. Для удобства чтения, информация разбита на логические блоки.

Поломки датчиков

• 0030 – управляющий контроллер температуры воздуха, поступающего во впускной коллектор, поврежден;
• 0032 – произошло КЗ магистралей лямбда-зонда с касанием на бортовую цепь;
• 0036 – обрыв цепи датчика нагревателя, установленного после катализатора;
• 0102 – ДМРВ не отвечает или поврежден, также может быть вызвано неисправностью расходометра, может помочь замена воздушного фильтра;
• 0103 – ошибочный сигнал сенсора массового расхода воздуха, возможно, нужно заменить неисправный модуль;
• 0112-113 – контроллер температуры воздуха на впускном коллекторе – обнаружен дефект;
• 0116 – ДТОЖ сигнал прерывается или поступает не равномерно, возможно повреждена проводка;
• 0117/118 – аналогичный сенсор, ошибочный/ слишком высокий сигнал;
• 0122/123 – ДПДЗ отказал или барахлит, потребуется полностью продиагностировать всю цепь;
• 0130-132 – неполадки в цепях кислородного контроллера;
• 0133 – замедленный отклик от управляющего ДК 1;
• 0134 – критически снизилось напряжение в цепи лямбда-зонда;
• 0135 – поврежден нагреватель кислородного контроллера;
• 0140 – подобная ошибка компьютера ВАЗ 2110 говорит об обрыве цепи управления ДК2;
• 0222 – ДПДЗ, обрыв цепи или КЗ;

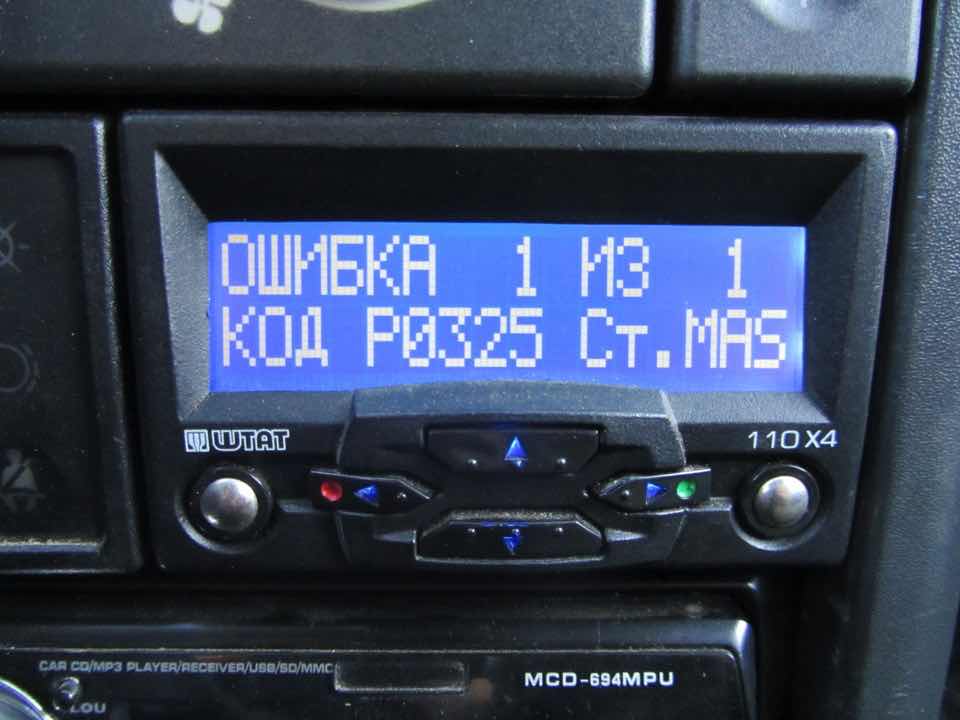

• 0325 – ДД поврежден или разрыв силовой магистрали;
• 0326/0327/0328 – сигнал от датчика детонации превысил максимальный предел или слишком низкий/обрыв магистрали;
• 0336-337 – ДПКВ сломан или замкнули провода;
• 0340/341 – ДПРВ вышел из строя или имеется повреждение кабелей;
• 0342/343/346 – сенсор фазораспределения отказал/обрыв управления/ короткое замыкание;
• 0500/0501 – датчик спидометра оборван или показывает неправильные данные;
• 0504 – реальное положение педали тормоза не соответствует расчетному показателю;
• 0505/0511 – ДХХ отказал, обороты двигателя могут плавать, также нужно проверить магистрали;
• 0830 – неправильно считываются данные от датчика положения педали сцепления;
• 1135 – ДК1 поврежден, требуется диагностика линии;
• 1141 – нагреватель лямбда-зонда, установленного перед катализатором неисправен;
• 1513/1514 – сенсор ХХ поврежден или замкнуло провода;
• 1617 – контроллер неровной дороги выдает значение, превышающее номинальные пороги, на роботу ДВС не влияет;
• 2020 – заслонки положения впускных элементов работают не корректно;
• 2122/2127 – сенсор положения педали газа подает неверные сигналы, расчетное положение отличается от фактического;
• 2138 – то же, с нарушением сопряжения между собой.

Номера ошибок ВАЗ 2110 для силовой установки

• 0101 – ДМРВ выдает ложный сигнал, возможно необходима чистка впускного коллектора;
• 0121 – питание форсунки №3 отсутствует, обычно мотор троит;
• 0171 – ошибка двигателя ВАЗ 2110 указывает, что подача топлива затруднена, вероятно, проблемы с насосом или фильтрами;
• 0172 – противоположная проблема, следует проверить подсос воздуха на соединениях топливной магистрали;
• 0204 – нет напряжения на 4 форсунке двигателя;
• 0300 – обнаружены множественные пропуски зажигания;
• 0301-304 – аналогично для каждого цилиндра по порядку;
• 0335 – рассинхронизация коленчатого вала;
• 0363 – присутствуют пропуски зажигания в одном из цилиндров, система отключила подачу горючей смеси;
• 0422 – забит катализатор;
• 0441/443/444 – клапан продувки адсорбера поврежден или отсутствует питание элемента;
• 0485 – главный вентилятор радиатора работает неправильно;
• 0506/507 – слишком низкие/высокие холостые обороты;
• 1140 – фактическая нагрузка на двигатель отличается от измеренных показателей;
• 1301/2 – пропуски в системе зажигания устройства защиты катализатора;
• 1303/4 – пропуски зажигания в 3/4 цилиндрах;
• 1335 – привод дроссельной заслонки неправильно работает;
• 1426 – клапан продувки адсорбера, повреждена проводка;
• 1545/1578 – дроссельная заслонка забита или сломана;
• 1602 – ошибка 1602 ВАЗ 2110 указывает, что обнаружено критическое падение напряжения в бортовой сети;
• 2135 – барахлит устройство дросселя;
• 2187 – ошибка инжектора ВАЗ 2110 говорит, что в рабочие цилиндры попадает слишком бедная смесь;
• 2188 – противоположное значение вышеуказанной ошибки;
• 2304 – на одну из катушек зажигания поступает слишком большое напряжение.

Поломки электронных узлов и агрегатов

• 0351/0352 – обрыв управления катушками зажигания № 1 и 2 соответственно;
• 0480 – цепь реле главного вентилятора обесточена;
• 0560 – в бортовой сети присутствуют перепады напряжения;
• 0562/563 – сильно упало/подскочило напряжение в штатных цепях;
• 0601 – ошибка модуля постоянной памяти;
• 0603 – аналогично для оперативки;
• 0615 – реле стартера повреждено или разорвана проводка;
• 0628 – КЗ реле бензонасоса;
• 0650 – ошибки чека ВАЗ 2110, обрыв питания соответствующей лампы;
• 1336 – установлен неподходящий контроллер, возможно повреждены пины штатного разъема;
• 1425 – клапан продувки адсорбера, КЗ на кузов;
• 1541 – модуль реле управления топливным насосом – повреждена проводка;
• 1570 – цепь иммобилайзера повреждена;
• 1600 – поврежден или деактивирован вышеуказанный элемент;
• 1603 – внутренняя часть памяти микропроцессора повреждена;
• 1612 – сброс ошибок – отказ процедуры;
• 1620 – внутренний модуль памяти – присутствует дефект;
• 1621 – аналогично для оперативки;
• 6060 – процессор ЭБУ неправильно работает;
• 2ААА – модуль управления кузовом отказал;
• U3FFF – ЭБУ сломан или обесточен.

Если горит лампочка неисправности инжектора

Инжектор Ваз 2110 16 — клапанный

В некоторых случаях лампочка неисправности инжектора горит до тех пор, пока двигатель не разогревается до 90 градусов.
Обычно эта проблема наблюдается в холодное время года. И хотя, такая неполадка не является слишком серьезной, решать ее придется все равно.
Решить эту ситуацию можно несколькими способами:

• ​ Заменить датчик инжектора. Как правило, если лампочка долго горит, то этот датчик в скором времени сломается из-за перенапряжения в сети.
  И в любом случае придется его менять. Так почему бы не сделать этого раньше? Тем более, что этот процесс займет максимум минут 30-40.
• ​ Сделать прошивку. Конечно, выполнить ее самостоятельно не получится, но в автосервисе специалисты без проблем все сделают за максимально быстрые сроки.

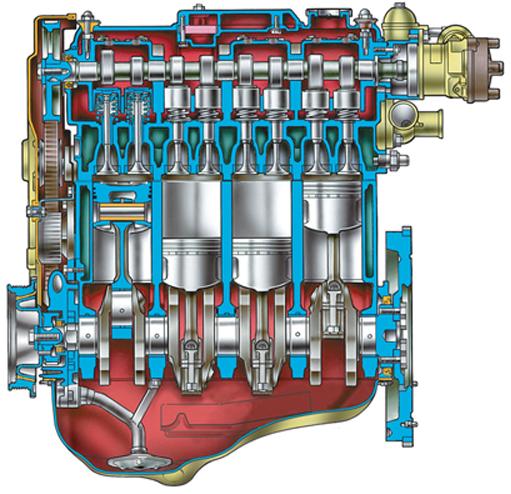

Инжектор Ваз 2110 8 ми клапанный

• ​ Снять клеммы аккумулятора. Возможно, лампочка загорелась, но так и не потухла. И когда в сети больше не будет напряжения, то лампочка точно перестанет светиться.

Примечание: но после подключения клемм обратно, лампочка может снова загораться. В этом случае остается одно – только везти машину в автосервис.

Определить, что за ошибку выдает ЭБУ можно и у себя дома. Но выявление ошибки – это еще пол-беды.
Нужно ее еще устранить. И не всегда получается сделать это своими руками.
Примерная цена работ в автосалоне может быть различной. Конечно, если нет нужной суммы, можно попытаться сделать ремонт и самостоятельно.

Самодиагностика комбинации приборов Калина/Приора

1. При выключенном зажигании нажать на кнопку «Reset» (сброс суточного пробега). Удерживая кнопку включить зажигание.
2. Панель приборов перейдет в режим самодиагностики, на дисплее загорятся все позиции сегментов, загорят все индикаторы, а стрелки будут совершать полный путь.
3. Кнопкой управления на правом подрулевом переключателе переключаемся между режимами (самодиагностика, версия прошивки, коды ошибок).
4. Чтобы сбросить ошибки, нужно находится в режиме ошибок и нажать и удерживать кнопку «Reset» более 3с.
5. Выход из режима диагностики происходит автоматически после бездействия в течении 20-30 сек.

Расшифровка кодов ошибок в приборной панели:

• 2-повышенное напряжение бортовой сети;
• 3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
• 4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
• 5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
• 6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
• 7-аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
• 8-дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
• 9-аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
• Е-определение ошибки в пакете данных, заложенном в EEPROM.

Профилактика поломок электроприборов

Для предупреждения поломок электрических цепей, необходимо соблюдать ряд простых правил.

1. Периодически проверять контактные разъемы на предмет окислений или перегрева. Ржавчина нарушает проходимость импульсов, что может считываться приборами, как повреждение блока.
2. Один раз в год обрабатывать контакты специальными маслами. Лубриканты препятствуют попаданию влаги на металлы, что продлевает их строк эксплуатации.
3. Своевременно заменять пересохшие провода. Растрескивание изоляции может спровоцировать короткое замыкание.
