Код ошибки самодиагностики Приора: расшивровка
С помошью штатного бортового компьютера приоры, встроенного в панель приборов, можно прочитать коды ошибок.
Для прочтения ошибок необходимо включить режим тестирования: нажимаем кнопку сброса суточного пробега, и, не отпуская ее, включаем зажигание.
 |

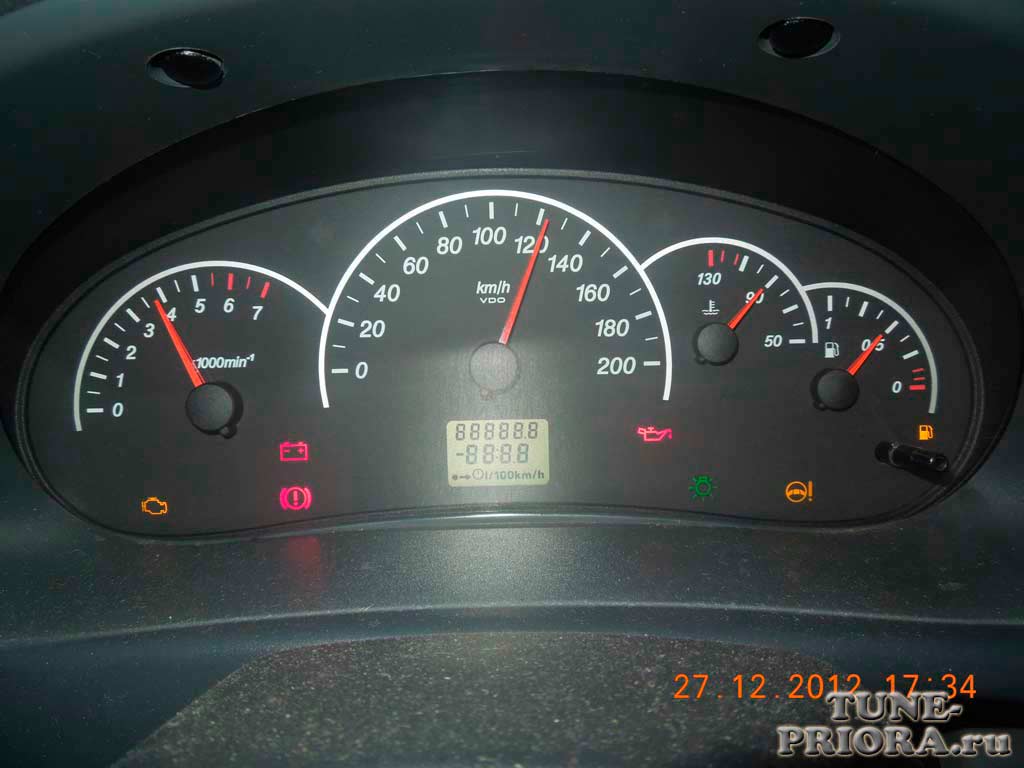

На жидкокристаллическом индикаторе (ЖКИ) панели приборов засветятся все позиции знакомест (сегментов), а стрелки тахометра, спидометра, указателя температуры охлаждающей жидкости и указателя уровня топлива будут перемещаться от минимальных значений до максимальных и обратно. Таким образом, визуально проверяется исправность ЖКИ и индикаторов вышеперечисленных датчиков |
 |

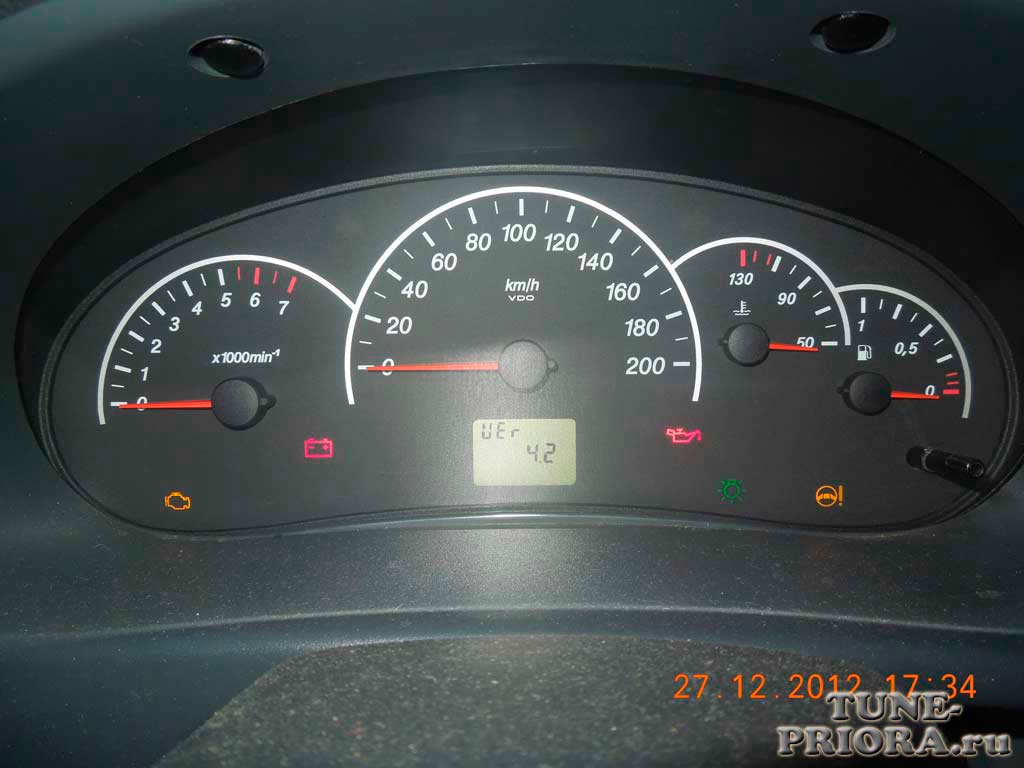

Далее на правом подрулевом переключателе нажимаем клавишу переключения функций бортового компьютера – на ЖКИ высветится версия программы (Ver 1.0 и выше) |
 |

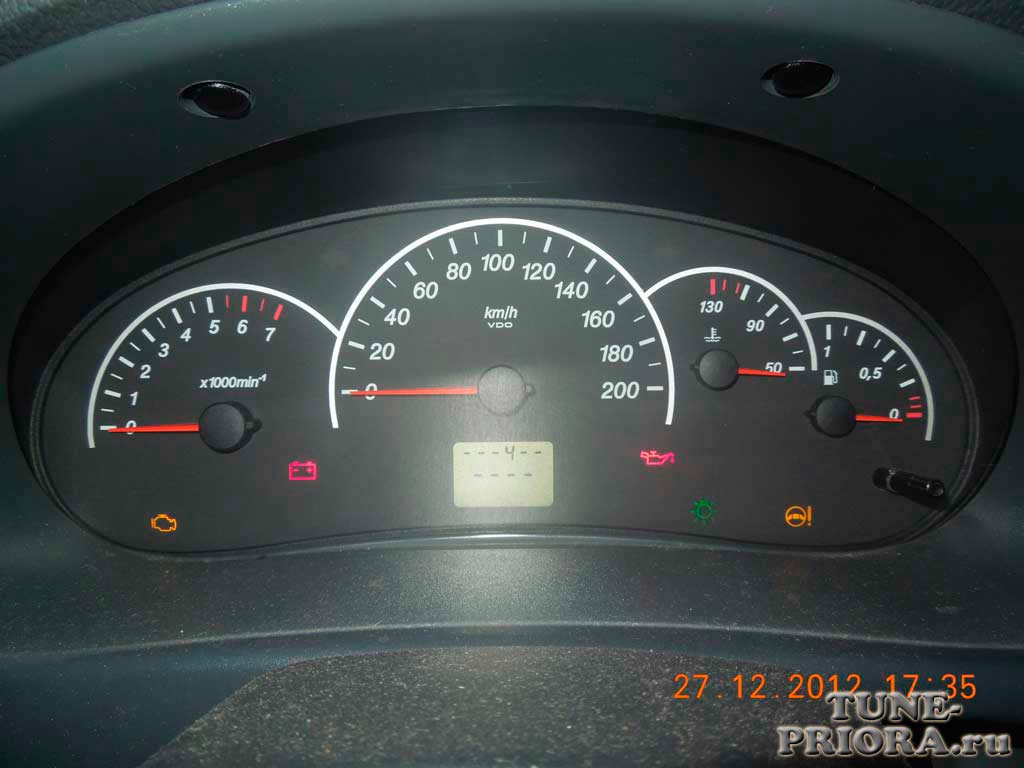

Еще раз нажимаем на клавишу переключения функций БК. На ЖКИ высвечиваются коды ошибок (если есть ошибки). При необходимости можно сбросить информацию об ошибках. Для этого следует нажать и удерживать в нажатом состоянии кнопку сброса суточного пробега в течение 3 секунд. Расшифровка кодов ошибок штатного бортового компьютера приоры: * – ошибка регистрируется, если в течение 20 сек. распознается обрыв датчика; Если не нажимать клавишу переключения функций БК в течение 10 секунд, панель приборов переходит в рабочее состояние. Примечание: В некоторых панелях приборов коды и описание ошибок могут отличаться от приведенных выше. В моем случае код 3 – ошибка датчика температуры охлаждающей жидкости, а код 4 – ошибка датчика уровня топлива. |
Проверка при помощи подключаемого компьютера или тестера
Информационная панель для водителя
Проверка неисправности систем с помощью подключаемых устройств дает более точные результаты, но при этом требует расшифровки специальных кодов. К примеру, на мониторе высвечивается код p0441 или p0130 либо ошибка р0422. Ох уж эти автопроизводители, могли бы человеческим языком написать «замените датчик кислорода» вместо Р0130 или «проверьте клапан адсорбера» вместо p0441. Но ничего не поделаешь, Лада Приора предназначена в том числе и на экспорт, поэтому легче написать в программе p0441, чем давать пояснения на русском, казахском, арабском, армянском и еще 10 языках. А затем приложить специальные таблицы, в которых указывается значение тех или иных кодов. Достаточно посмотреть в них, и все станет ясно. Вот только эти таблицы не прилагаются к инструкции по эксплуатации. В любом случае вы можете посмотреть их ниже.
Все коды неисправности систем автомобиля Лада Приора состоят из 5 знаков. Вот расшифровка ошибок Приора.
Первой идет латинская буква:
- P — ошибка в электронных системах мотора;
- C — ошибка в электронных системах шасси;
- B — ошибка в электронике салона;
- U — ошибка в совместной работе различных систем.
Следом идет цифра:
Читайте также: Ваз 2110: генератор и его неисправности
- 0 — код OBD-2;
- 1 — код предприятия;
- 2 — код предприятия;
- 3 — резервный код.
Система указывает на ошибку
Следующая цифра обозначает систему, в которой найдена неисправность:
- 0 — выхлопная;
- 1, 2 — топливная и система подачи воздуха;
- 3 — зажигание;
- 4 — дополнительный контроль;
- 5 — система холостого хода;
- 6 — ЭКУ;
- 7, 8 — трансмиссия.
Последние 2 цифры обозначают порядковый номер неисправности.
Методика самостоятельной диагностики неисправностей ЭУР на приоре
 |

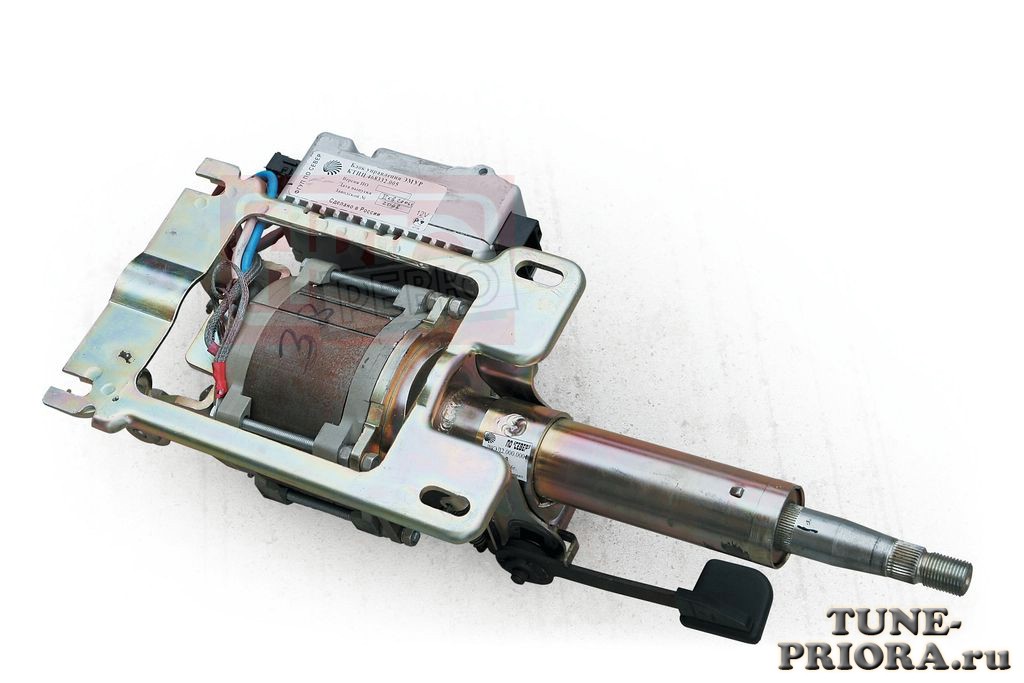

На автомобилях семейства Лада Приора применяются только безредукторные электромеханические усилители рулевого управления: – 2170-3450008-01 пр-во “Автоэлектроника” г.Калуга; – 2170-3450008-00 пр-во “ДААЗ” г.Димитровград (возможны поставки в будущем). ЭУР изделие необслуживаемое, неремонтируемое. Замену при рекламации производить заменой изделия в сборе. Информацию о технических характеристиках ЭУР смотрите здесь. |
 |
Диагностика ЭУР без сканера (методом “скрепки”): – выключить зажигание; – замкнуть контакты 6 и 7 8-ми контактного разъема блока управления (БУ) ЭМУР, находящегося рядом с силовым, питающим БУ; – включить зажигание и читать коды через мигание лампы диагностики. Примечание: Внимательно смотрите, что замыкаете!!! Трижды проверьте, правильно ли Вы нашли нужные контакты!!! |
 |

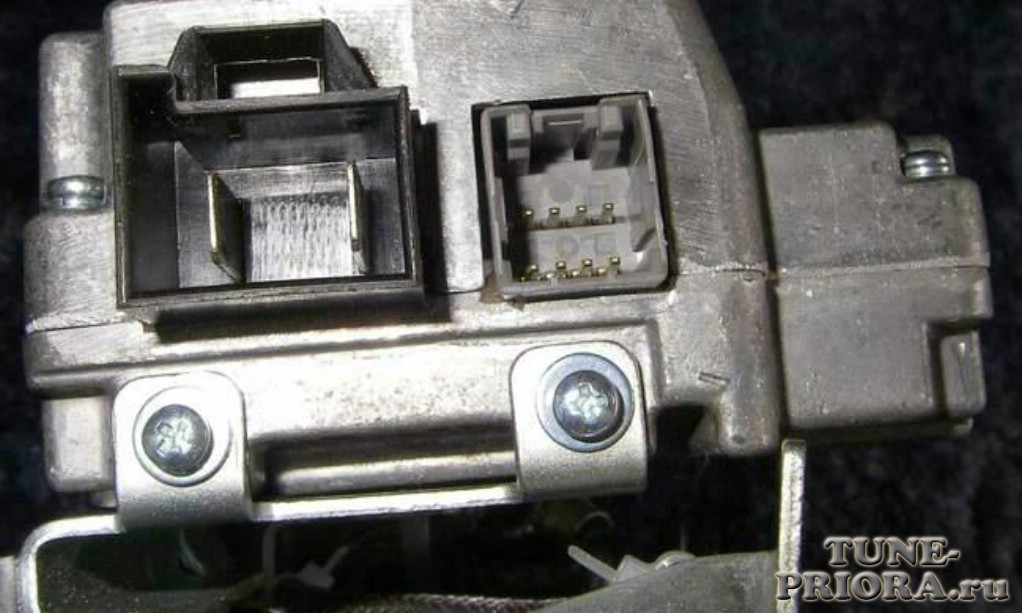

Если смотреть на разъем ЭБУ со стороны проводов (8-и контактный черный разъем, 1-й контакт сверху справа около защелки), то справа налево идет счет таким образом: 1 – голубой (замок зажигания +12в) 2 – коричнево-красный (тахометр) 3 – серый (скорость автомобиля) 4 – розово-белый (контрольная лампа ЭМУР) 5 – желто-черный (K-Line) 6 – пустой (L-line) 7 – коричневый (масса) 8 – пустой |
|
Временные параметры светового кода: – длительность начальной паузы – 2 сек – длительность длинного сигнала – 2 сек – длительность короткого сигнала – 0,5 сек – длительность паузы между сигналами – 0,5 сек – длительность паузы между кодами – 2 сек Расшифровка кода: – 1 длинный 1 короткий – Система исправна – 1 длинный 2 коротких – Отсутствие сигнала оборотов двигателя – 1 длинный 3 коротких – Неисправность датчика момента – 1 длинный 4 коротких – Неисправность двигателя ЭМУР – 1 длинный 5 коротких – Неисправность датчика положения рулевого вала – 1 длинный 6 коротких – Неисправность датчика положения ротора двигателя ЭМУР – 1 длинный 7 коротких – Неисправность бортсети автомобиля (ниже 10В либо больше 18В) – 1 длинный 8 коротких – Неисправность блока управления ЭМУР – 1 длинный 9 коротких – Неисправность датчика скорости автомобиля Описание кодов неисправностей ЭМУР, считанных из внутренней памяти при помощи диагностического прибора ДСТ-2М, программа МГ-10: C1011 – Цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала C1012 – Цепь сигнала датчика скорости автомобиля, отсутствие сигнала C1013 – Напряжение бортсети автомобиля ниже минимального порога C1014 – Напряжение на замке зажигания ниже минимального порога C1021 – Напряжение основного вывода датчика момента C1022 – Напряжение контрольного вывода датчика момента C1023 – Неверный сигнал основного и/или контрольного вывода датчика момента C1024 – Датчик момента, отсутствие сигнала C1031 – Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону C1032 – Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону C1033 – Датчик положения рулевого вала, отсутствие питания C1041 – Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону C1042 – Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону C1043 – Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону C1044 – Неверная последовательность датчика положения ротора двигателя C1045 – Датчик положения ротора двигателя, отсутствие питания C1050 – Замыкание на массу в силовых цепях C1051 – Двигатель, превышение тока через фазную обмотку А C1052 – Двигатель, превышение тока через фазную обмотку В C1053 – Двигатель, превышение тока через фазную обмотку С C1054 – Двигатель, обрыв фазных обмоток C1055 – Двигатель, обрыв фазной обмотки А C1056 – Двигатель, обрыв фазной обмотки В C1057 – Двигатель, обрыв фазной обмотки С C1058 – Двигатель, замыкание фазных обмоток C1059 – Замыкание обмотки фазы А двигателя C1060 – Замыкание обмотки фазы В двигателя C1061 – Замыкание обмотки фазы С двигателя C1070 – Неисправность не опознана C1071 – Блок управления, ошибка ОЗУ электронного блока C1072 – Блок управления, ошибка ПЗУ электронного блока C1073 – Блок управления, ошибка ЕЕРROM электронного блока C1074 – Реле электронного блока C1075 – Блок управления, превышение температуры радиатора C1076 – Напряжение питания элементов ЭБУ ниже минимального порога C1077 – Напряжение на силовых конденсаторах ниже минимального порога C1078 – Время заряда силовых конденсаторов C1079 – Ток одной из фазных обмоток выше максимального порога C1080 – Пробой как минимум одного из верхних силовых транзисторов |
|
Расшифровка ошибок
Каждый код ошибки состоит из пяти символов. Два последних символа указывают на порядковый номер определенной ошибки.
Первый символ меняется исходя из системы сбоя в автомобиле:
- Р – неполадки в работе силовой установки или дефекты в работе коробки передач.
- U – нарушение взаимодействия между системными блоками.
- В – электрические подъемники, подушка безопасности и прочие дефекты в системах кузова.
- С – неисправности, связанные с ЭУР.
Следующий символ:
- 3 – резерв;
- 1 и 2 – коды производителя;
- 0 – общий код для проведения бортового диагностирования.
Третий символ указывает на характер неисправности:
- 1 и 2 – информируют о появлении дефектов в работе топливной системы либо на неисправности во время подачи воздуха;
- 3 – поломка в системе зажигания;
- 4 – дополнительный контроль;
- 5 – некорректно работающие узлы в режиме холостого хода;
- 6 – электронный блок, а также его цепи;
- 7, 8 – неисправность коробки передач.
Ошибка 1602
Если штатный бортовой компьютер Лады Приора 16 клапанов показал ошибку 1602, то это говорит о том, что в контроллере понизилось напряжение бортовой сети.
Как показала практика, на работоспособности Приоры эта ошибка 1602 никак не отражается.
Если снять клемму с аккумулятора, проблема на какой-то период исчезает, однако обязательно появится опять. У появления этой ошибки может быть не одна причина:
- Сбой работы генератора. Чтобы определить точно, нужно измерить его напряжение в рабочем состоянии, оно должно быть в пределах 14 В.
- Большой перепад напряжения при запуске двигателя также ведет к появлению этой ошибки. В первую очередь надо проверить массу и ЭБУ.
- Также этот код ошибки появляется при блокировке охранной системой одной из электрических цепей.
Ошибка р0504
Многие водители не понимают, что означает появление на дисплее кода р0504. Эта ошибка появляется при неисправности датчика педали тормоза. Чтобы определить точную причину появления данного кода, нужно разобрать датчик и внимательно рассмотреть его. Возможно, лопнула одна из пружин или просто подгорели контакты. В некоторых случаях ошибка р0504 на Приоре появляется из-за неправильного положения датчика педали тормоза. Его необходимо установить в правильное положение, тогда ошибка р0504 исчезнет.
Ошибка р0422
Данная ошибка информирует владельца Приоры о том, что эффективность нейтрализатора снижена ниже допустимого уровня. Практика показывает, что ошибка р0422 появляется на экране 16-клапанной Приоры довольно редко, но если это все же произошло, необходимо:
- Осмотреть катколллектор. Его корпус должен быть без механических повреждений.
- Если обнаружены какие-нибудь дефекты, его нужно заменить.
- Если причина появления ошибки р0442 не в этом элементе, необходимо обратиться к специалистам, так как в некоторых случаях потребуется перепрошивка катколлектора.
Ошибка р1558
Часто появляется при некорректной работе дроссельной заслонки, качество которой оставляет желать лучшего. Правильному функционированию двигателя она не мешает, но все же следует попробовать ее убрать. Некоторые предпочитают решать данную проблему перепрошивкой, но есть и другой способ.
Для этого нужно снять дроссельную заслонку, разобрать ее и смазать пластиковую шестеренку, которая является рабочей частью этого элемента. В большинстве случаев после смазки шестерни ошибка р1558 исчезает.
Диагностика своими силами
Различные поломки датчиков и других устройств могут спровоцировать увеличенный расход бензина, некорректную работу мотора, повышенный износ элементов систем авто. Несмотря на наличие ошибок, Ваз Приора будет ездить до тех пор, пока из-за них водителю не придется делать дорогостоящий ремонт.
Автомобиль ВАЗ Приора
Чтобы автомобилисту не пришлось внезапно столкнуться необходимостью ремонта, на ВАЗ Приора устанавливается специальный контроллер, при помощи которого водитель может произвести диагностику поломок. Это можно сделать как при помощи специального дополнительного оборудования, так и установленного в машине бортового компьютера.
По факту для проведения диагностики автовладельцу достаточно будет нажать несколько кнопок и считать комбинации неисправностей.
К примеру, у вас нет специального тестера, поэтому мы рассмотрим диагностику транспортного средства на предмет ошибок, используя бортовой компьютер. БК встроен в приборную панель и с его помощью можно считать комбинации неисправностей. Для этого необходимо активировать режим тестирования авто.
Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства
- Для начала отключите зажигание. После этого зажмите кнопку сброса суточного пробега и включите зажигание. Обратите внимание: кнопка при этом должна быть зажата.
- На приборной панели транспортного средства есть жидкокристаллический индикатор, наблюдайте за ним. Когда вы включите зажигание, все значки начнут светиться, а все стрелки (спидометра, тахометра, датчика температуры антифриза, состояния уровня бензина) начнут перемещаться до максимальных значений и обратно. То есть, если все стрелки будут вести себя так, как описано здесь, то это означает, что датчики и индикаторы функционируют корректно.
- Теперь вам нужно найти кнопку переключения функций БК — она расположена на подрулевом правом переключателе. Нажав на нее, на экранчике отобразится версия программного обеспечения (от 1.0 и выше).
- Еще раз нажмите на эту кнопку. На экранчике начнут появляться комбинации неисправностей. Если необходимо, то здесь же вы можете сбросить данные об ошибках. Чтобы сделать это, нажмите и удерживайте в этом состоянии кнопку сброса километража дневного пробега около трех секунд.

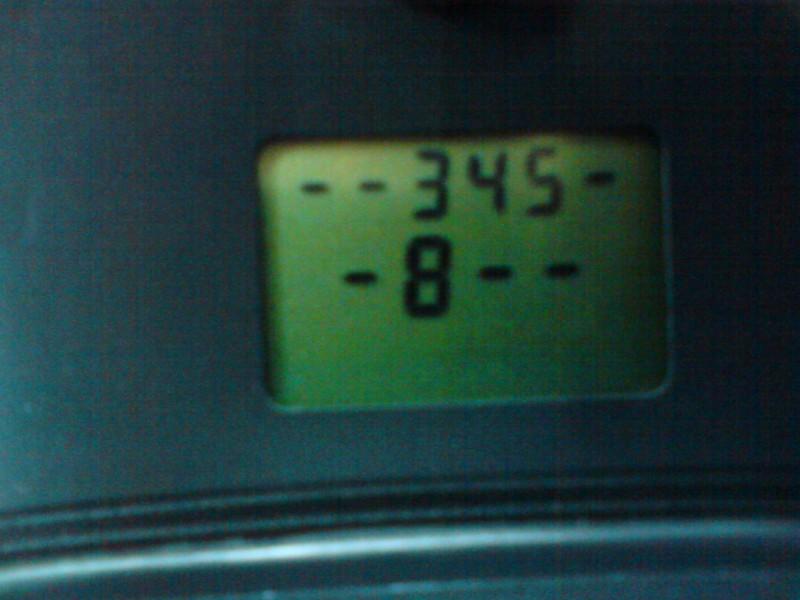

Появление комбинации неисправности на жидкокристаллическом экранчике при проведении самостоятельной диагностики
Расшифровка комбинаций
Рассмотрим расшифровку комбинаций неисправностей, которые вы можете считать при самостоятельной проверке Лады Приоры.
| Номер | Неисправность |
| 2 | При самостоятельной проверке этот код свидетельствует об увеличенном показателе напряжения в бортовой сети. Рекомендуется произвести проверку основных электроцепей. |
| 3 | Сообщается об ошибках в работе датчика контроля уровня бензина в топливном баке. |
| 4 | Данный код свидетельствует о неполадках в работе датчика контроля уровня температуры хладагента. |
| 5 | Поломка в работе датчика температуры окружающей среды. Сведения, поступающие на устройство, могут быть неточными. |
| 6 | Сообщается о перегреве мотора, возможно закипание антифриза. |
| 7 | БК сообщает автовладельцу об аварийном давлении смазывающей жидкости. |
| 8 | Зафиксированы неисправности в работе тормозной системы. Это может свидетельствовать о дефектах, которые впоследствии могут отразиться на безопасности водителя и пассажиров. |
| 9 | Сообщается о разряженном аккумуляторе. |
| Е (EEPROM) | Зафиксированы неисправности в пакете данных. |
Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства, также на панели горят все значки
Обратите внимание: если кнопка переключения функций бортового компьютера не будет нажиматься более 10 секунд, то приборная панель вновь перейдет в рабочее состояние.
Неисправности вспомогательных систем и зажигания
- P0300 — нет искры во всех цилиндрах;
- P0301 — отсутствует искра в цилиндре №1;
- P0302 — нет искры в цилиндре №2;
- P0303 — отсутствует искра в цилиндре №3;
- P0304 — цилиндр №4, искры нет;
- P0326 — показатели датчика детонации вышли из допустимого предела;
- P0327 — плохой сигнал в цепи того же прибора;
- P0328 — слишком мощный сигнал в той же цепи;
- P0335 — неисправна цепь датчика коленвала;
- P0336 — показатели датчика коленвала вне допустимого предела;
- P0337 — датчик коленвала замкнул на массу;
- P0338 — оборвана сеть того же прибора;
- P0342 — слабый сигнал в сети датчика фаз;
- P0343 — слишком высокий сигнал в сети этого прибора;
- P0346 — показания того же прибора вышли из допустимого предела;
- P0351 — разрыв проводки катушки зажигания цилиндра №1;
- P0352 — разрыв цепи катушки №2;
- P0353 — разрыв проводки катушки №3;
- P0354 — разрыв цепи катушки №4;
- P0363 — отсутствие искры и подачи топлива в неисправных цилиндрах;
- P0422 — сломался нейтрализатор;
- P0441 — неправильный расход воздуха через клапан продувки адсорбера;
- P0444 — оборвался провод клапана адсорбера;
- P0445 — он же закоротил на массу или БС;
- P0480 — разрыв проводки реле вентилятора;
- P0481 — неисправность в той же проводке.
Коды ошибок топливной и воздушных систем
| Коды | Описание |
| Р0030 | Блок управления зафиксировал обрыв в цепи от устройства нагрева кислородного датчика до нейтрализатора выхлопных газов. |
| Р0031 | Сообщается о коротком замыкании на массу в цепи кислородного датчика. |
| Р0102 | Зафиксирован некорректный уровень сигнала в электроцепи устройства контроля массового расхода воздуха. |
| Р0116 | С устройства контроля температуры охлаждающей жидкости поступает некорректный сигнал. Следует проверить электроцепь и состояние самого устройства. |
| Р0122 | С ДПДЗ на бортовой компьютер поступает неверный сигнал. |
| Р0130 | Вышел из строя датчик контроля уровня кислорода. |
| Р0171 | Блок управления зафиксировал чрезмерное количество воздуха в топливной смеси. |
| Р0172 | Бортовой компьютер зафиксировал чрезмерное количество бензина в топливной смеси. |
| Р0201 — Р0204 | Блок управления Лада Приора зарегистрировал обрыв в проводе одной из четырех форсунок. |
| Р0217 | Этот код неисправности означает перегрев мотора. |
| Р0230 | Зафиксирован сбой в работе электроцепи реле электрического топливного насоса. Необходимо произвести полную диагностику электроцепи на предмет выявления обрывов и замыканий. |
| Р0261 | В проводке форсунки первого цилиндра произошло короткое замыкание. |
| Р0263 | Вышел из строя драйвер первой форсунки. |
| Р0266 | Произошла поломка в работе драйвера второй форсунки. |
| Р0269 | Блок управления зарегистрировал ошибки в функционировании драйвера третьей форсунки. |
| Р0272 | Вышел из строя драйвер четвертой форсунки. |
| Р0264, Р0267, Р0270 | Одна из этих комбинаций свидетельствует о замыкании в цепи второй, третьей или четвертой форсунки. |
Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:
Кабель K-line для подключения ноутбука к автомобилю
Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.
Ошибки в системе холостого хода и ЭКУ Лада Приора
Р0500 – неисправность в датчике, который отвечает за скорость. При последней цифре 6 обороты низкие, а при 7 – высокие. При 11 регулятор сломался, а при 60 – низкое напряжение, при коде 62 – оно слишком низкое. Цифры кода 63 свидетельствуют о высоком напряжении. 0601 – неисправности контрольного суммирования. Код 0627 говорит о надрывах в кабелях бензонасоса. При коде 0645, 46 и 47 – проблемы с кондиционером.
Это основной список проблем и неисправностей, которые возникают в автомобиле. Если правильно их расшифровать, то дальше намного проще уже будет заниматься ремонтом автомобиля и исправлением ошибок Приора. Но даже при самом эффективном оборудовании нужно помнить, что хорошего автомеханика невозможно будет заменить ни одним проверочным прибором.
Частые ошибки при диагностике ошибки.
Замена датчика кислорода на новый, не гарантирует успешного решения проблемы. Причина ошибки может крыться в выше перечисленных проблемах. Поэтому при диагностике и устранении необходимо двигаться от простого к сложному, начиная от наименее затратных причин.
Визуальный осмотр и диагностика с помощью сканера, специального оборудования, помогут найти причину ошибки прежде чем потратить деньги и время на замену датчика.
Видео «Ошибка блока управления 1602»
В этом видео автор рассказывает об ошибке пропадания питания на ЭБУ автомобиля ВАЗ Приора.
Итог
При наличии необходимого оборудования, определить, что сломалось в автомобиле Лада Приора 8 или 16 клапанов можно самостоятельно. Благодаря простой конструкции машины, ремонт не потребует от пользователя углубленных познаний механики, электроники или других наук.
