КамАЗ-55111: сколько весит без груза, грузоподъемность самосвала в тоннах, технические характеристики бортового 10-тонника, расход топлива

Технические характеристики самосвала десятитонника

Модель КамАЗ-55111 с 10 тоннами (так же как и у зил 130) впервые появилась на конвейерах завода спустя одиннадцать лет после основания компании, то есть в 1987 году. Сняты с производства эти машины были лишь в 2012 году, а на замену им пришел самосвал КамАЗ-65115, предшественником которого был КамАЗ-5511, который имел более продолговатый кузов.

По сей день данная модель от разработчиков концерна КамАЗ пользуется большой популярностью, так как совмещает в себе доступную цену и высокое качество. КамАЗ-55111 широко используется, прежде всего, в строительстве.

Задняя разгрузка самосвала весьма удобна. Потребители совертского рынка также выделяют оптимальную цену на данное авто. Хороший уровень обзора, высокая устойчивость, отличная маневренность и управляемость а также оптимальный тепловой комфорт – это главные достоинства модели.

Самосвал КамАЗ

Экономия топлива самосвала и плюс удобство в обслуживании находятся на следующей ступени, а безопасность – это ключевой фактор, на который обращается должное внимание.

Габариты и вес

  • Длина машины от заднего края кузова до переднего бампера – 6680 миллиметров;
  • Высота от покрытия до верхнего края кузова – 2740 миллиметров;
  • Расстояние между передней и средней осью – 2.84 метра;
  • Расстояние между средней и задней осью – 1.32 метра;
  • Ширина по наружным краям зеркал – 2.5 метра;
  • Колея (расстояние между колесами одной оси) – задняя – 1890 мм, передняя – 2043 мм;
  • Вес снаряженного автомобиля – 9150 килограмм.

Ходовая часть

Колесная формула модели 6х4. Передняя ось имеет поворотные колеса и служит для управления машиной. Для снижения усилий прилагаемых водителем при повороте, рулевое управление оснащено гидравлическим усилителем. Задний и средний мост имеют неповоротные колесные механизмы.

Оси КамАЗ 55111 установлены на полуэллиптических рессорах. Конструкция задней подвески отличается от передней. Средний и задний мост оснащены балансирами. Они необходимы для устойчивости автомобиля при движении, как в пустом, так и в загруженном состоянии.

Коробка передач

  • Модель: КАМАЗ-154
  • Тип: механическая, с ручным управлением, 10-ступенчатая
  • Число передач: вперед — 10, назад — 2
  • Передаточные числа:
    передача низший ряд высший ряд
    1 7.82 6.38
    2 4.03 3.29
    3 2.50 2.04
    4 1.53 1.25
    5 1 0.815
    задний ход 7.38 6.02

Тормозная система и подвеска КамАЗ-55111

Автомобиль КамАЗ-55111 оборудован четырьмя независимыми тормозными системами. Несмотря на наличие общих узлов, все системы могут работать автономно, они способны эффективно выполнять свою функцию и обеспечивать безопасность автомобиля при любых условиях эксплуатации.

Каждое колесо самосвала оборудовано барабанными тормозами с пневматическим двухконтурным приводом раздельного действия (для передних и задних колес). Радиус тормозных барабанов равен 400 миллиметрам, при ширине колодок в 140 мм. Запасные тормоза служат для остановки автомобиля, в случае выхода из строя основной системы. Они состоят из четырех энергоаккумуляторов, ускорительных клапанов и воздушных баллонов. Запасные тормоза приводятся в действие тем же рычагом, что и стояночный тормоз. Также грузовик оборудован вспомогательными тормозами.

Помимо этого, автомобиль имеет систему растормаживания для сжатия пружин энергоаккумуляторов, которые срабатывают при введении в действие вспомогательного или стояночного тормоза.

Основными элементами передней подвески КамАЗ-55111 являются две полуэллиптические рессоры, которые работают в связке с гидравлическими телескопическими амортизаторами. Для увеличения угловой жесткости подвески используется поперечный стабилизатор, который повышает устойчивость автомобиля на поворотах и при движении на неровных дорогах.

Задняя подвеска КамАЗ-55111 балансирного типа на двух полуэллиптических рессорах с реактивными штангами. Поскольку задние мосты грузовика подвергаются большим нагрузкам, подвеска усилена за счет наличия рессор меньшего размера.

Детальные технические и эксплуатационные характеристики самосвала КамАЗ-55111 можно найти здесь:

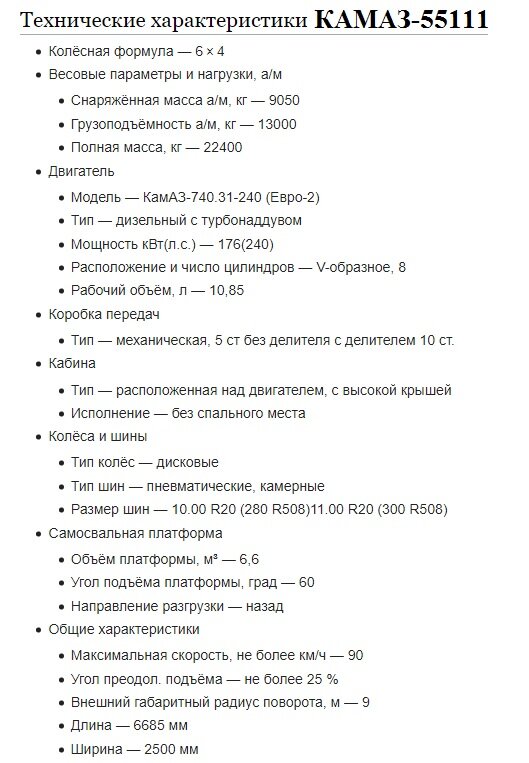

Таблица 1 — Технические характеристики КамАЗ 55111

Общие данные
Производитель КамАЗ
Год производства 1987-2012
Тип кузова Самосвал
Платформа Разгрузка задняя, обогрев выхлопными трубами
Колесная формула 6х4
Габариты
Длина 6685 мм
Ширина 2500 мм
Весовые параметры и нагрузки
Снаряжённая масса а/м, кг

Грузоподъёмность а/м, кг

Полная масса, кг

9050

13000

22400

Двигатель
Модель КамАЗ-740.51-240 (Евро-2)
Тип Дизельный с турбонаддувом
Мощность кВт (л.с.) 176(240)
Расположение и число цилиндров V-образное, 8
Рабочий объём, л 10,85
Коробка передач
Тип Механическая
Без делителя 5 ступеней передач
С делителем 10 ступеней передач
Кабина
Тип Расположенная над двигателем, с высокой крышей
Исполнение Без спального места
Колёса и шины
Тип колёс Дисковые
Тип шин Пневматические, камерные
Размер шин 10.00 R20 (280 R508)11.00 R20 (300 R508)
Самосвальная платформа
Объём платформы, м. куб 6,6
Угол подъёма платформы, град 60
Направление разгрузки Назад
Общие характеристики
Максимальная скорость, не менее км/ч 90
Угол преодол. подъёма, не менее, % 25
Радиус поворота, внешний габаритный, м 9
Гидроусилитель руля Есть
Объем бака, л 250
Дополнительный бак, л Может оснащаться, 350
Пробег без дозаправки, км 800

Конструктивные особенности

Грузовик 55111 серии оснащается прочной рамой, которая связана с системой балок и лонжеронов специальными крепежными элементами. Надежную работу бортовых систем и механизмов обеспечивает гидравлика, которая включает такие элементы, как:

  • бак;
  • гидравлический цилиндр;
  • масляный и пневмопривод;
  • кран управления;
  • ограничивающие клапаны;
  • коробка отбора мощности;
  • пневмоклапаны, работающие на электричестве;
  • масляный насос.

Активируется гидравлика из водительской кабины КамАЗ 55111.

Шасси авто предусматривает установку легких колес производства компании ЗИЛ. К конструктивным особенностям можно отнести рессорную подвеску и платформу, которая имеет цельнометаллическую конструкцию, систему обогрева и механизм опрокидывания для разгрузки назад, оснащенный дистанционным управлением.

Кузов и электросеть

Коробчатая платформа универсального грузовика характеризуется цельнометаллическим исполнением. Она имеет наклон в сторону переднего борта, и достаточный объем для размещения груза (6,6 кубометра).

Для защиты пространства между кабиной и кузовом предусмотрен специальный козырек. Также имеется система обогрева кузовного днища, которая не позволяет грузу смерзаться и прилипать.

Самосвальный механизм транспортного средства включает целый рад элементов, главными из которых являются:

  • масляный насос;
  • привод и бак для масла;
  • 3-х ступенчатый гидроцилиндр;
  • коробка отбора мощности.
  • пневмопривод.

24-вольтовая система электропроводки грузовика простая и эффективная. Она запитана от двух аккумуляторов 6СТ190 и 3-фазного 800-ватного генератора.

Самосвальная платформа КамАЗ 55111

Колёса и шины

  • Размер шин: 10.00 R20 (280 R508) / 11.00 R20 (300 R508)
  • Тип колес: дисковые
  • Тип ошиновки: двухскатная
  • Тип шин: пневматические, камерные

Технические характеристики в цифрах

  • Длина – 6,685 м, ширина – 2,5 м, высота – 2,765 м;
  • Колёсная база – 2,840 м + 1,320 м;
  • Ширина колеи – передние колёса: 2,043 м, задние колёса: 1,890 м;
  • Дорожный просвет – 290 мм;
  • Внешний габаритный радиус поворота – 9 метров;
  • Угол преодолеваемого подъёма – 25 процентов;
  • Снаряжённая масса автомобиля – 9,15 тонн;
  • Грузоподъёмность – 13 тонн;
  • Полная масса – 22,4 тонны;
  • Полная масса полуприцепа – 12,800 тонн;
  • Полная масса автопоезда – 35,1 тонн;
  • Распределение нагрузки при полной массе – передняя ось: 5,55 тонн, задняя тележка: 16,85 тонн.
  • Объём бака – 250 литров (может оснащаться 350-литровым баком).
  • Время разгона до 60 км/ч – 50 сек;
  • Максимальная скорость – 90 км/ч.

Грузовая платформа и самосвальный механизм

Стандартный объём цельнометаллической коробчатой ковшовой грузовой платформы данной модели грузовика составляет 6,6 кубических метров. Наклон платформы выполнен в направлении переднего борта. Козырёк надёжно закрывает всё свободное пространство между кузовом и кабиной. Днище самосвального кузова КамАЗ-55111 обогревается за счёт отработанных газов, выхлопными трубами, что предотвращает примерзание и прилипание сыпучих грузов к его основанию.

Самосвальный механизм грузовика КамАЗ-55111 состоит из коробки отбора мощности; масляного бака; масляного привода; трёхступенчатого телескопического гидроцилиндра; масляного насоса; пневматического привода; электропневмоклапанов и клапанов ограничения.

Коробка отбора мощности – одноступенчатая. Управление происходит из кабины водителя, при посредстве электропневматического пускателя. Своего максимального угла подъёма в 60 градусов самосвальный кузов достигает за 19 секунд, а полностью опускается на стандартное место за 18 секунд. Объем гидравлической системы составляет 33 литра индустриального масла 20 при летней эксплуатации, или индустриального масла 12 при работе в зимние месяцы.

Кабина самосвала КамАЗ-55111

Грузовик оснащён стандартной КамАЗовской цельнометаллической бескапотной наклоняемой вперёд кабиной, которая монтируется на раме над продольно расположенным дизельным двигателем. Исполнение кабины – без спального места. В более поздних модификациях самосвалы стали комплектоваться рестайлинговой кабиной с более высокой крышей, но также без спального места. Поскольку самосвал для перевозки строительных и промышленных сыпучих грузов не предназначен для многодневного «дальнобоя».

Для доступа к силовому агрегату кабина может откидываться в двух фиксированных положениях – на 42 и 60 градусов. В более новом варианте кабины для улучшения комфорта водителя было установлено подрессоренное сидение с ремнями безопасности. Но в целом условия труда водителя самосвала КамАЗ-55111 и в обновлённом варианте кабины остались достаточно спартанскими. Уровень комфорта в плане шумо- и виброзащищённости рабочего места, эргономики и удобства управления можно назвать приемлемыми для 80-х годов ХХ века, но далёкими от современных стандартов.

Двигатель

КамАЗ-55111 комплектуется 4-тактным 8-цилиндровым дизельным силовым агрегатом модели «КАМАЗ 740.51-240», являющимся доработанной версией предыдущего двигателя «КАМАЗ 740». Данная модификация является турбированной и имеет V-образное расположение цилиндров. Мотор самосвала соответствует стандарту «Евро-2». Охлаждение наддувочного воздуха происходит в ходе работы.

Двигатель

Характеристики двигателя КамАЗ 740.51-240:

  • рабочий объем – 10,85 л;
  • номинальная мощность – 176 (240) кВт (л.с.);
  • максимальный крутящий момент – 912 Нм;
  • количество цилиндров – 8;
  • степень сжатия – 16,5;
  • ресурс до капитального ремонта – 800000 км;
  • средний расход топлива – 30 л/100 км;
  • емкость топливного бака – 350 л.

Расход Топлива

Показатель расхода топлива у автомобиля равняется 30 л/100 км. Топливный бак модели вмещает до 350 л. При полностью заправленном баке грузовик преодолевает свыше 800 км.

Двигатель самосвала КамАЗ-55111

Мотор у данной модели классический КамАЗовский – модели КамАЗ-740. За годы выпуска на автомобиль устанавливали различные модификации данного дизельного двигателя – как атмосферники, так и с системой турбонаддува. Наибольшее распространение на КамАЗ-55111 получил вариант КамАЗ-740.51-240, с системой турбонаддува и промежуточным охлаждением наддувочного воздуха.

Как и другие модификации, он представляет собой восьмицилиндровый дизельный двигатель с V-образным расположением цилиндров. Его рабочий объём составляет 10,85 литров, а номинальная мощность – 176 кВт, или 240 лошадиных сил (при частоте вращения коленвала 2200 об/мин.) Силовой агрегат соответствует требованиям экологического стандарта Евро-2. Степень сжатия данного мотора составляет 16,5.

Для гарантии надёжного запуска в морозную погоду двигатели самосвалов КамАЗ-55111 дополнялись предпусковыми подогревателями модели ПЖД 15.8106-01. Расход дизтоплива данный двигатель обеспечивает в районе 30-ти литров на 100 километров пробега.

Модификации

На протяжении 25 лет базовая модель КамАЗ 55111-18 постоянно совершенствовалась, дорабатывалась и подгонялась под конкретные задачи. В итоге на свет появились модификации КамАЗ с индексами:

  • 55111-16 – грузовик, оборудованный электрическими и гидравлическими пневмовыводами и тягово-сцепным устройством для использования самосвальных прицепов.
  • 55102 — тягач, оснащенный платформой с откидными бортами, и ориентированный на транспортировку продукции сельскохозяйственного сектора производства.

Базовый автомобиль производился в варианте, который был ориентирован на эксплуатацию в жарких климатических условиях, а также в исполнении для работы в северных областях РФ. Во втором случае конструкция и тех. характеристики КамАЗ 55111 обеспечивали работоспособность авто при экстремально низких температурах, вплоть до -50 по Цельсию.

Тентованный грузовик (10 т)

Модель востребована в самых разных отраслях – везде, где требуется перевозка тяжелых грузов. Объем кузова 9,8 куб. м., линейные параметры: длина 5,5-6,5 м, ширина КамАЗа 2,35-2,45 м, высота 2,3-2,5 м.

Погрузочно-разгрузочные работы могут выполняться своими руками, доступ к платформе имеется с трех сторон. Можно осуществлять работы и сверху (краном). Если требуется перевезти длинный груз, материалы можно закрепить с откидным задним бортом (согласно ПДД). В базовой комплектации грузовик закрывается тентом, не пропускающим воду.

Параметры максимального объема для грузов: 30-35 куб. м (при необходимости можно демонтировать каркас и убрать тент, эта особенность есть только у данной модели КамАЗа).

Машина с бортом

В отличие от тентованной модели, здесь фургон полностью открыт. Плюс в том, что объем кузов вмещает больше, к тому же, возможна транспортировка конструкций нестандартной формы, которые не вмещаются в четкие геометрические размеры тента. Минус – грузы не защищены от действия дождя, снега, ветра.

Как и предыдущая модель, грузовик может загружаться с трех сторон и сверху. Линейные размеры КамАЗа аналогичные.

Фургон с будкой

Техника довольно универсальна: ее можно использовать, когда не требуется соответствовать температурному режиму (подходит для перевозки непродовольственных товаров или продуктов, которые не портятся при плюсовой температуре). Основные конструктивные особенности:

  • Погрузочно-разгрузочные работы можно осуществлять через заднюю дверь, стандартным методом;
  • Каркас жесткий и прочный, поэтому багажник можно заполнять доверху – груз не будет смещаться при движении.

Габаритные размеры КамАЗа такие же, как у тентованного грузовика и техники с бортом.

КАМАЗ-5511 и КАМАЗ-55111 — такие похожие, такие разные

КАМАЗ-55111 — это прямой потомок первого камского самосвала КАМАЗ-5511 . Это понятно не только из цифрового индекса машины, но вполне определимо и по внешнему виду. Первые модели нового самосвала почти не отличались от своих предшественников, потому что кабина на них ставилась та же самая – с круглыми фарами. В дальнейшем на КАМАЗ-55111 устанавливали уже рестайлинговые кабины, с вынесенными на бампер прямоугольными фарами и более обтекаемой крышей.

КАМАЗ-55111 — на чём Россия въехала в XXI век

Безошибочно определить модель самосвала можно было по кузову — он стал чуть короче, но выше. Укороченный кузов добавил маневренности самосвалу. За счёт того, что стенки стали выше, объём кузова остался тем же, что и был у предшественника — 6,6 кубических метров, но увеличилась грузоподъёмность машины — этот показатель для КАМАЗ-55111 равен 13 тоннам, что на 3 тонны больше, чем у предыдущей модели.
