Как проверить генератор своими силами: проверка генератора, не снимая с машины, реле-регулятора, диодного моста

Зачем нужен генератор в машине

После того, как двигатель завелся, агрегат становится источником тока для бортовой сети, огней головной оптики и внутреннего освещения. Для запуска мотора требуется высокий ток, который обеспечивает АКБ. После запуска двигателя аккумулятор значительно разряжен, генератор обеспечивает подзарядку батареи. Если узел не исправен, батарея остается единственным источником питания. В таком режиме она может работать некоторое время, что позволит добраться до СТО или гаража.

Конструктивные особенности генератора

Конструктивно все устанавливаемые на автомобили генераторы состоят из ротора, статора, крышек, отлитые из алюминиевого сплава, регулятора напряжения, выпрямительного блока (диодный мост) и щеточного узла.

Ротор представляет собой вал, на котором устанавливается обмотка возбуждения между двумя полюсными половинами – магнитопроводами. На каждой половине магнитопровода имеется шесть выступов в форме клюва. При вращении ротора клювы магнитопровода поочередно пересекают магнитное поле статора, индуцируя в обмотке ток.

При подаче напряжения на ротор щеточного генератора, клювы, направленные навстречу друг другу намагничиваются. Одна половина намагничивается в «южном» направлении, другая – в «северном» и при вращении ротора магнитное поле циклически меняется с «северного» на «южный», возбуждая электрический ток. В генераторе, не имеющего в конструкции щеточного узла, клювы магнитопровода намагничиваются аналогично, при этом имеют собственное вращение. В практике такие генераторы не нашли широкого применения, в связи с их ненадежностью, усложненной конструкцией, большими габаритами и массой, а также частой поломкой магнитопроводов, приводящих к разрушению всего генератора.

Как проверить генератор на машине, не снимая

Проверить генератор можно без демонтажа с автомобиля – например, диагностировать качество втулок (подшипников). Проверка проводится при неработающем двигателе. Снимите ремень и прокрутите рукой вал агрегата. Движение вала в подшипниках должно проходить без люфта, плавно, без рывков.

Проверка натяжения ремня генератора
Проверка натяжения ремня генератора

Без демонтажа генератора проверяют ремень и его натяжение. На современных автомобилях используется автонатяжитель – узел автоматически подтягивает ремень, но, если шкив износился, и есть трещины, неисправность приведет к обрыву ремня. Это остановит генератор и может стать причиной поломки системы ГРМ. Если шкив натянут слабо, слышится характерный свист, вал генератора не вращается с нужной скоростью – это грозит тем, что АКБ не будет полноценно заряжаться.

Проверить подшипник на износ можно на слух. При нормально натянутом ремне после включения мотора слышится гул, свист в районе генератора. Это признак того, что в подшипнике выработана обойма. Причина – износ, попадание влаги, коррозия.

При неисправном реле регулятора на АКБ не поступает ток для подзарядки, но возможна и обратная проблема – перезарядка АКБ. При систематическом перезаряде батареи в аккумуляторе начинает выкипать электролит, первые признаки неисправного реле – белые потеки электролита на корпусе батареи. Для точной проверки используют мультиметр, которым проверяют напряжение на клеммах при заглушенном моторе – на исправном узле параметр должен находиться в пределах 12,5-12,7 В. Снятый генератор разбирают и проверяют главные узлы.

Техника безопасности

Чтобы диагностика была безопасной для пользователя и электрической части авто, следует выполнить условия:

  • использование тестера, мультиметра или приборов для измерения сил тока, напряжения и сопротивления по отдельности
  • отключение аккумулятора от бортовой сети и от генератора дополнительно
  • при замене проводки сохранять длину и сечение кабеля, как у исходных деталей
  • убедиться в нормальном натяжении ремня

Запрещено производить действия:

  • использовать источники с напряжением больше 12 В
  • выключать потребители при работающем двигателе и соединенной ременной передачей генератора
  • замыкать с «массой» или клеммой D+ (67) вывод B+ (он же 30)
  • проверять искру на корпус коротким замыканием

Рекомендуется до начала аппаратной диагностики дать поработать ДВС ¼ часа на средних оборотах при включенном ближнем свете фар.

Варианты проверки генератора автомобиля

Полная и абсолютная проверка генераторного устройства включает в себя проверку:

  • Самого генератора (без демонтажа);
  • Кольцевой и щеточной части;
  • Диодов мостового элемента;
  • Регулятора разности потенциалов;
  • Состояния статорного элемента и ротора.

Осуществить проверку своими силами не составит трудностей. На любом виде авто принцип проверки одинаковый. Однако, для многих автолюбителей вопрос о возможности проверки при помощи мультиметра, а также подручных средств достаточно актуален.

На СТО для этого приспособлены специальные стенды, а в условиях гаража можно будет обойтись и без них.

Проверить, не снимая с машины

Есть два 100% способа, которые лично я вам советую.

1) Проверка с мультиметром. Конечно, не у всех он есть, но справедливости ради стоит отметить, что это достаточно распространенный девайс и скажем у вашего отца – соседа – друга, он «по-любому» будет. Для начала замеряем на неработающем двигателе, на клеммах батареи, нормальное напряжение должно быть около 12,5 – 12,7В., в идеале.

Нормальное напряжение

Запускаем автомобиль, не газуем, и не включаем никакие электрические приборы — при работающем двигателе замеряем напряжение, оно должно быть в пределах 13,8 – 14,5 Вольта.

Холостой ход

Однако на современных авто, где напичкано много электроники производители заверяют — что 14,8 Вольта ЭТО ТАКЖЕ НОРМАЛЬНЫЙ ПОКАЗАТЕЛЬ. Про это чуть ниже. Далее подключаем нагрузку — фары, печка, обогрев заднего стекла, противотуманки, магнитола, после этого напряжение должно немного просесть – но не ниже 13,7 – 14,0В. Если оно ниже, скажем в 12,8 – 13В, то значит генератор не работает, нужно его проверять.

Под нагрузкой

Подведем итог небольшой итог:

Нормальное напряжение аккумулятора – 12,5 — 12,7В

После пуска машины – 13,8 – 14,5В, на некоторых современных авто – 14,8В

После включения максимальной нагрузки, должно быть – 13,7 – 13,8 В

Если напряжение ниже – 13В, срочно ПРОВЕРИТЬ ГЕНЕРАТОР

2) Старый дедовский метод. Почти на всех машинах так можно проверять, причем этот метод рабочий на все 100%. Но делать нужно все очень аккуратно. Итак – запускаем двигатель, включаем не очень большую нагрузку (например, фары или подогрев заднего стекла). И на рабочем двигателе нам нужно снять минусовую клемму с АКБ, откручивается все ключом на «10». Снимаем ее и убираем в сторону, можно просто поднять над клеммой.

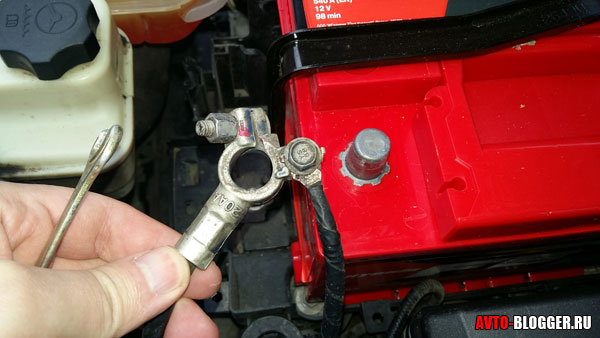

снимаем минусовую клемму

Если машина продолжает уверенно работать, фары не потускли, то значит ваш генератор на 100% рабочий. Если машина сразу же заглохла, то значит — генератор на 100% не рабочий и срочно нужно его смотреть. Так я проверял еще на ВАЗ 2101 и сейчас работает на моем АВЕО.

Проверка регулятора напряжения

Последовательность действий такова.

  1. Для проверки состояния регулятора напряжения потребуется использование вольтметра, шкала которого должна иметь от 0 до 15 В. Диагностику необходимо выполнять только на хорошо прогретом моторе. Для этого автомобиль заводится на 15 минут и включается свет фар.
  2. Замер осуществляется между выводом массы и 30 клеммы. Для большинства автомобилей норму найти очень легко, так как она у большинства находится в пределах 13,5 — 14,6 В. Цифры ниже 13 В говорят о том, что детали необходима срочная замена.

Проверка тока отдачи

Данная проверка выполняется только при подключённом моторе. Этот способ достаточно проблематичный и требует большого количества времени и скрупулёзности. Суть диагностики заключается в измерении тока приборов, потребляющих электричество. Двигатель необходимо завести и добиться максимально высоких оборотов. Зонд устанавливается на провод, который идёт к зажиму 30 или В+.

Поочерёдно нужно включать все электроприборы авто, а показатели с мультиметра записывать. После того, как результаты были получены, числа необходимо сложить.

Далее следует включить все электроприборы и сравнить показатели на измерительном оборудовании с суммой прошлых исследований.

Считается нормой показатель на 5 А меньший от полученной суммы, но увеличенная свидетельствует о неисправности запчасти.

Проверка тока возбуждения генератора

Движок должен работать в режиме с максимально высокими оборотами. Мультиметр подключают к клемме 67. На приборе сразу будет показан результат и величина тока возбуждения. У нормально работающего генератора данный показатель находится в пределах 3 — 7 А.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

mozhno proverit generator
Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Длябыстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Инструкция, как прозвонить мультиметром генератор (диодный мост)

  1. Отсоединить диодный мост от генератора. Советуем соблюдать инструкцию, которая приложена к вашему агрегату. На некоторых моделях мост крепится с помощью болтов, на других он припаян. Чтобы после всех манипуляций вам было легко поставить всё «на круги своя», нанесите метки, чтобы правильно расположить все элементы, для новичков это особенно важно.
  2. Выбрать на тестере функцию проверки диодов. Также устанавливаем щупы в определённые гнёзда. Рекомендуем к прочтению статью о том, как пользоваться мультиметром. Важно следовать инструкции к вашей модели мультиметра.
  3. Подключить наконечники проводов нашего универсального измерителя к каждому диодному выводу. Минус нужно соединить с пластиной из алюминия или стали, а плюс – с жилой из металла, которая сделана в виде луженого оголённого проводка (диаметр не меньше 1 мм).

Для проверки каждого диода сначала одним проводом нужно прикоснуться к жиле или пластине, а другим — к противоположному диодному выводу. Затем щупы меняются местами.

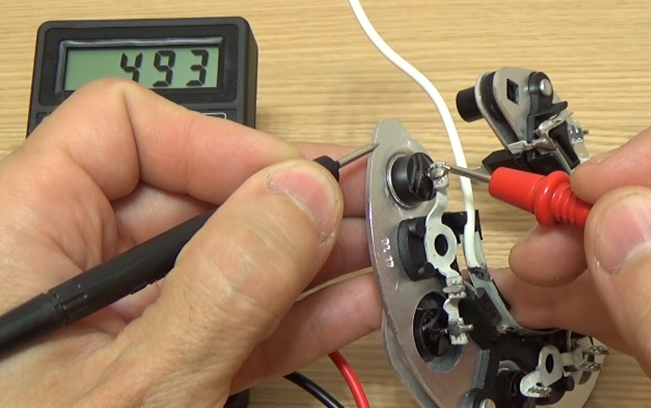

Показания работоспособного диода в одном направлении составляют от 400 до 700, в другом — бесконечность или 1. Диоды с плюсом и минусом проверяются аналогично.

По этой инструкции проверьте все диоды на мосту. Маленькие тоже нуждаются в тестировании:

Если при проверке какого-то диода с обоих направлений вы видите 1, значит, этот элемент повреждён.

Кроме того, значения на всех полупроводниках не должны сильно отличаться. Диод с серьёзным отклонением от других работает не очень хорошо, что может привести к проблемам с зарядкой.

Полезное видео, как мультиметром проверить генератор автомобиля с помощью тестирования диодного моста:

А здесь проверка моста, у которого немного другая конструкция:

Проверка обмоток якоря и статора

proverit generator priborom
При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Как проверить автомобильный генератор своими руками

О том как проверить автомобильный генератор своими руками

Генератор играет в автомобиле очень важную роль, для двигателя он — вроде мини электростанции, которая снабжает всю бортовую сеть автомобиля, включая аккумулятор (АКБ). Неисправность генератора приведет к неминуемой полной разрядке АКБ, после чего двигатель вашего автомобиле просто перестанет работать, равно как и вся бортовая сеть. В итоге вам придется «прикуривать» свой автомобиль или искать новый источник энергии. Очень важно вовремя обнаружить неисправность генератора, для того чтобы не допустить вышеописанного сценария. Для того чтобы произвести диагностику генератора нужно обладать определенными навыками и инструментом. В этой статье я расскажу вас о том, как проверить генератор в домашних условиях при помощи мультиметра.

Для начала о мерах предосторожности и правилах безопасности во время проверки

Нужно быть предельно осторожным и понимать то, что делаешь, для того чтобы нечаянно не повредить генератор или его детали (реле регулятор, диоды выпрямительного моста).

Запрещено:

Проверять работоспособность генератора путем проверки его «на искру», то есть методом короткого замыкания.
Соединять клемму «30» (иногда обозначаться как «В+») с клеммой 67 («D+») или «массой».
Допускать работу генератора при выключенных потребителях, например при отключении его от аккумуляторной батареи.
Проверять вентили генератора напряжением выше 12 В.

Можно и нужно:

Проверять исправность генератора при помощи вольтметра или амперметра.
Во время сварочных работ на кузове автомобиля необходимо отключать провода от генератора и АКБ.
Во время замены проводки в системе генератора провода должны иметь такое же сечение и длину как и «родные» провода.
Перед тем как проверить генератор убедитесь в правильном натяжении ремня генератора, а также исправности всех соединений и клемм. Нормальной считается натяжка ремня, при которой нажимая большим пальцем на середину ремня, он прогнется не больше чем на 10-15 мм.

Проверка генератора автомобиля своими руками

Чтобы проверить регулятор напряжения вам потребуется вольтметр со шкалой от 0 до 15 В. Прежде чем приступать к проверке дайте мотору поработать на средних оборотах при включенных фарах примерно 15 минут. Проверьте напряжение между «массой» генератора и выводами «30» («В+»), на вольтметре у вас должно быть нормальное для вашего автомобиля напряжение (для владельцев «девятки» например, нормальным считается напряжение — 13,5 – 14,6 В). Если напряжение выше или ниже установленного производителем — скорее всего придется заменить регулятор. Не лишним будет также проверить регулируемое напряжение, для этого подключите вольтметр непосредственно к клеммам АКБ. Правда, результаты такой проверки нельзя считать на 100% правильными, потому что есть вероятность проблем с проводкой. Если вы уверены в исправности проводки, тогда результатам можно доверять. Мотор должен работать на высоких оборотах, которые приближены к максимальным, фары и другие потребители электроэнергии автомобиля должны быть включенными. Размер напряжения должен совпадать с параметрами вашего автомобиля.

Диодный мост

Проверка диодного моста относится к комплексу проверок генератора. Для того чтобы проверить диодный мост подключите вольтметр или мультиметр к зажиму «30» («В+») генератора, а также к «массе», и включите прибор в режим измерения переменного тока. Переменный ток на диодном мосту не должен превышать 0,5 В, если у вас вышло больше — скорее всего диоды неисправны.

Пробои на «массу»

Проверка пробивания на «массу» не будет лишней в случае если «гена компостирует мозги». Для этого необходимо отключить аккумуляторную батарею и провод генератора, который идет к клемме «30» («В+»). После этого подключите прибор между клеммой «30» («В+») и отключенным проводом генератора. Смотрим на показания — если на приборе ток разряда превышает 0,5 мА, скорее всего есть пробой диодов или изоляции обмоток генератора.

Сила тока отдачи

Сила тока отдачи генератора проверяется при помощи специального зонда («примочка» дополнение к мультиметру в виде зажима или клещей), которым провод охватывают, измеряя тем самым силу тока, идущего по проводу.

Для проверки тока отдачи нужно зондом обхватить провод, который идет к зажиму «30» («В+»).
Заведите двигатель – во время проведения измерения он должен работать на высоких оборотах.
Включайте по очереди электропотребители и считывайте показания прибора отдельно для каждого потребителя.
В конце измерений вам необходимо подсчитать сумму показаний. Далее, включите все потребители (которые вы включали поочередно) одновременно и произведите замер показаний мультиметра. Величина не должна быть меньше суммы показаний отдельно измеренных показателей, допустимое расхождение — 5 А.
Проверка тока возбуждения генератора выполняется посредством запуска двигателя и последующей его работы на высоких оборотах. После чего измерительный зонд помещается вокруг провода, ведущего к клемме 67 («D+»). Исправный генератор должен показать величину тока возбуждения — равную 3-7 А.

Проверка обмотки

Чтобы проверить обмотки возбуждения потребуется снятие регулятора напряжения, а также щеткодержателя. Если будет необходимость произведите зачистку контактных колец и проверьте обмотку на предмет отсутствия обрывов и замыканий на «массу». Проверять необходимо омметром, его щупы прикладываются к контактным кольцам, после чего снимаются показания. Сопротивление должно быть в пределах от 5 до 10 Ом. После подключите один электрод прибора к любому из контактных колец, а другой к статору генератора. На дисплее должна показываться бесконечно высокое сопротивление, в противном случае — обмотка возбуждения где-то замыкает на «массу».

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат. Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.


Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

  1. визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
  2. завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
  3. если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
  4. в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
  5. в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Как проверить работу генератора на автомобиле без измерительных приборов

Работоспособность генератора можно проверить без мультиметра или тестера, сняв клемму «минус» во время работы двигателя. Этот способ подходит только для старых моделей автомобилей, где цепь питания не находится под управлением ЭСУД (электронной системы управления двигателем). Если применить такой способ на современных ДВС, то в результате резкого скачка напряжения из строя может выйти часть электрооборудования, перегореть предохранители в блоке, нарушиться регулировка многих датчиков и система выдаст ошибку «Check Engine».

На агрегатах старого типа проверку выполняют следующим образом:

  • Запускают двигатель на холостом ходу.
  • Снимают клемму минус с аккумуляторной батареи во время работы.
  • При неисправном генераторе мотор самопроизвольно глушится.
  • Если агрегат работает, то следует добавить обороты и убедится в исправности генератора, включив потребители тока (свет фар, кондиционер).

Во время процесса обращают внимание на падение оборотов в момент снятия клеммы: установка её на место должна значительно повысить крутящий момент без открытия дроссельной заслонки.

Важно! Касаться голыми руками силовых проводов АКБ строго запрещается. Клемму нужно снимать в изоляционных перчатках, аккуратно отводя в сторону.

Заключение

Точная диагностика исправности автомобильного генератора осуществляется своими силами при использовании несложных и распространенных бытовых измерительных приборов. Вышедший из строя генератор восстанавливают заменой диодного моста, реле-регулятора, опорных подшипников и щеток и регулировкой натяжения приводного ремня. В прочих случаях потребуется покупка нового.
Знание простых методик проверки позволит восстановить нормальную работоспособность электрооборудования без обращения в автосервис и сэкономить средства.
