Как поменять задние тормозные колодки своими руками

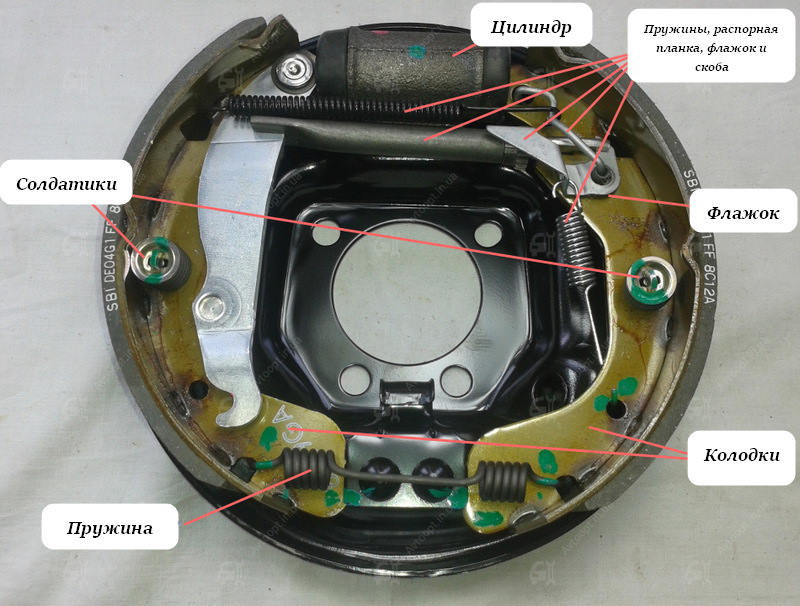

Как устроены барабанные тормоза

Кроме колодок и барабана, к составным элементам рассматриваемых устройств относятся:

• рабочий и главный цилиндры, внутри которых расположены поршни;
• стяжные и возвратные пружины;
• распорки;
• стойки для поддержки тормозных колодок;
• механизм стояночного тормоза.

На Ланосе устанавливаются задние барабанные тормоза с двумя цилиндрами, эффективность которых выше, чем у одноцилиндровых. Ниже представлен внешний вид рабочего тормозного цилиндра на два поршня с составными элементами, по которым не сложно разобраться, как работает механизм.

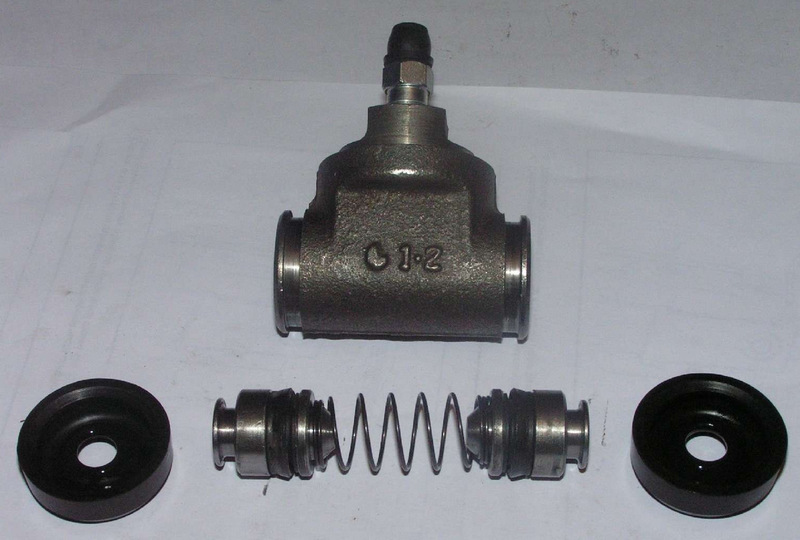

Одну из главных ролей в конструкции рабочего цилиндра барабанных тормозов играют уплотнительные манжеты.

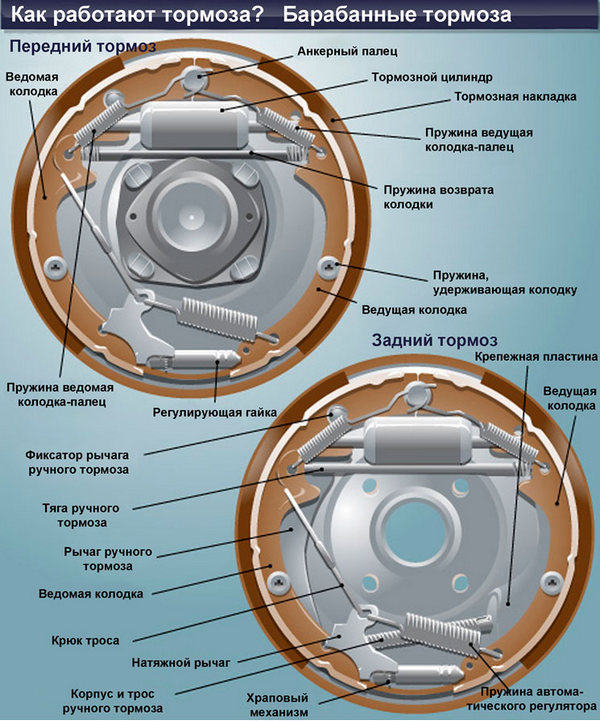

По какому принципу работает тормозной механизм барабанного типа

Принцип работы у барабанных тормозов простой, и не составит труда даже новичку понять особенности их функционирования. Для того чтобы осуществить торможение задних колес барабанными колодками, происходит выполнение следующих действий:

1. При нажатии водителем на педаль тормоза, в магистрали возрастает давление жидкости, создаваемое в главном тормозном цилиндре.
2. Жидкость воздействует на поршни рабочих цилиндров, что приводит к их перемещению.
3. Поршни давят на тормозные колодки, которые фрикционным слоем соприкасаются с внутренней частью тормозного барабана.
4. При этом происходит снижение скорости движения автомобиля.
5. Когда прекращается воздействие на педаль тормоза, давление жидкости в системе снижается, и тормозные устройства возвращаются в исходное положение за счет их сжатия пружинами.

При осмотре задних колодок барабанных тормозов можно обнаружить такую картину, когда фрикционный слой на переднем элементе (по ходу движения авто) имеет больший уровень износа, чем на заднем. Связано это с тем, что передние устройства прижимаются к барабану сильнее, чем задние. И поэтому очень часто владельцы при замене колодок, меняют их не комплектом, то есть 4 штуки, а по одной с каждой стороны.

Какие преимущества и недостатки у барабанных тормозов

Очень интересный вопрос, которым задаются многие автовладельцы. Сначала перечислим все преимущества барабанных тормозов:

• простота конструкции;
• низкая стоимость обслуживания и ремонта;
• высокая эффективность функционирования, что связано с большой площадью соприкосновения.

Однако механизмы имеют и некоторые недостатки, за счет которых они становятся все менее востребованными. К недостаткам барабанных тормозов относятся:

1. Худшие показатели охлаждения, что влияет на скорость износа не только фрикционных накладок, но и барабана.
2. Нестабильное торможение, что проявляется в случае попадания внутрь воды или различных загрязнений.
3. Высокая вероятность залипания колодок к барабану при включении стояночного тормоза во время морозов.

К недостаткам можно также отнести сложность процесса замены колодок. Для этого требуется разобрать конструкцию, состоящую из распорки, а также стяжных и растяжных пружин. В дисковых тормозах процесс замены происходит намного проще и быстрее.

Какие факторы негативно влияют на производительность тормозных колодок

Любые нарушения в работе автомобиля может привести к плачевным последствиям на дороге. Особенно это касается неисправных тормозов. Поэтому при малейших признаках некачественной работы тормозной системы необходимо немедленно искать и устранять причину неисправности. Какие же это причины?

• Разрыв накладки. В результате колесо может попросту заклинить.
• Износ фрикционного материала накладки с течением времени. Если ее толщина будет меньше 1,5 миллиметров, то деталь следует заменить на новую, но без специального оборудования точно эту цифру не замерить. Опытные автовладельцы на слух способны сделать вывод о необходимости замены накладок. Сильно стертая деталь будет издавать характерный звук трущихся металлических поверхностей.
• Заводской брак колодок. Наличие трещин и сколов на поверхности накладки или отслаивание фрикционного материала.
• Износ тормозного барабана, внутренний диаметр которого для нормальной работы не должен быть больше 201 миллиметра.
• Наличие масляных пятен и потеков на колодках автомобиля. Это нарушение выявляется обычным визуальным осмотром.

Диагностика тормозной системы на ZAZ Lanos

Неправильная работа тормозов сразу дает о себе знать. Следствием неисправной тормозной системы являются:

• Посторонние шума от колес при выжимании тормоза на скорости
• Неадекватная реакция тормозной системы на усилия педали тормоза

Помимо этого, периодически нужно проводить визуальный осмотр тормозных суппортов и дисков на наличие повышенного износа. Чаще всего изнашиваются тормозные колодки, про их смену и пойдет речь в этом обзоре.

СОВЕТ: Проводить смену тормозных колодок лучше всего на всех суппортах, использующих колодочную систему.

Как правило, плановая смена тормозных колодок на ЗАЗ Ланосе 1,5/1,6 должна осуществлять с периодичностью не реже 40 тыс. км.

Как определить необходимость замены барабанных колодок

Колодки барабанного типа имеют достаточно высокий эксплуатационный ресурс, который зависит от различных факторов. Основным из них является качество изделий. Продукция низкого качества может прийти в негодность уже через пару тысяч км. Качественные устройства обычно отхаживают 2-3 срока замены передних дисковых колодок. Именно поэтому владельцы автомобилей с барабанными тормозами реже задаются вопросом о том, как заменить задние тормозные колодки.

Неравномерно изношенные устройства на 80% — под замену

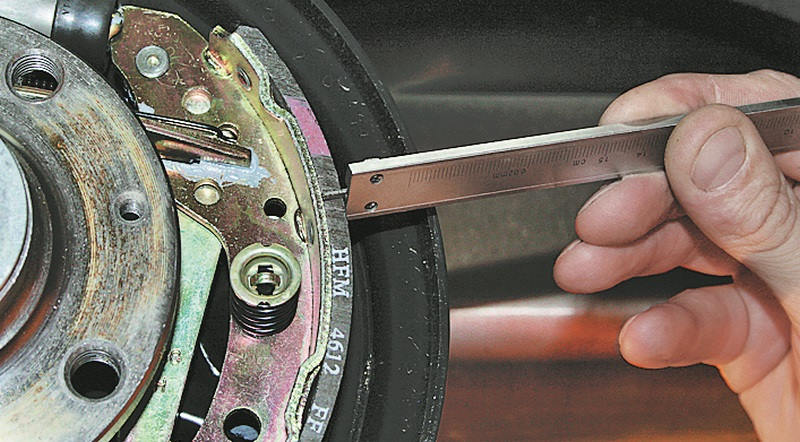

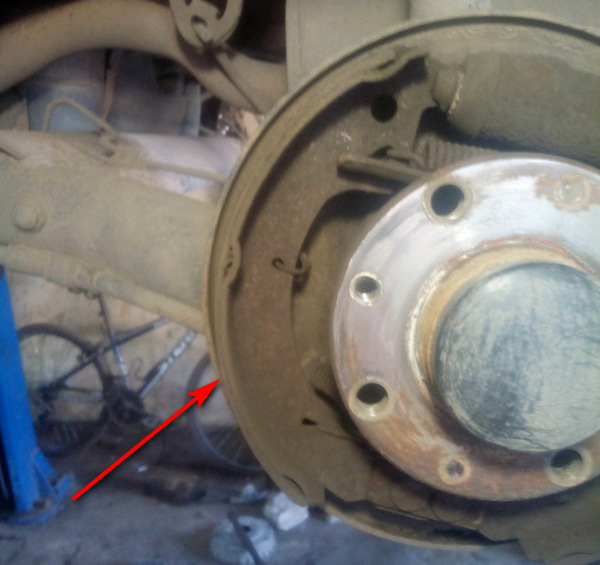

Чтобы определить степень износа и необходимость замены задних колодок на Ланосе, понадобится произвести их визуальный осмотр. Сделать это можно через ревизионное отверстие на опорном диске. Однако надеяться на него не стоит, так как измерить износ через него не удастся. Именно поэтому используется второй вариант. Для этого следует демонтировать барабан и, вооружившись штангенциркулем, измерить фрикционный слой. Производитель рекомендует осуществлять замену барабанных колодок на Ланосе, если наружный слой уже менее 0,5 мм.

Это интересно! Категорически противопоказано допускать полный износ фрикционного слоя, так как это приведет к ускоренному износу барабана, а также его деформации и перегреву.

К признакам износа задних тормозных колодок на Ланосе, Сенсе и Шансе относятся следующие факторы:

1. Скрип в задней части при торможении, который не гарантирует, что причиной является износ фрикционного слоя. Однако обязательно нужно разобрать механизм, и найти причину возникновения скрипа.
2. Не держит ручник — если со временем пропадает усилие стояночного тормоза, и попытки натяжения троса не помогают, тогда это говорит о высокой вероятности износа колодок.
3. При торможении заднюю часть уводит в сторону, а на скользкой дороге происходит занос.
4. Попадание на фрикционный слой различных агрессивных веществ, которые не только влияют на степень торможения, но еще и способствуют ускоренному износу устройств. К таковым веществам относятся не только масла, но и тормозная жидкость. Попасть на фрикционный слой она может по причине нарушения целостности резиновых манжет. В итоге возникает течь рабочих цилиндров, что снижает не только эффективность торможения, но еще и способствует ускоренному износу фрикционных накладок.
5. Увеличение тормозного пути, а также неравномерное и рывковое замедление автомобиля.

Средний срок службы барабанных тормозов составляет 70 тысяч км пробега. Говорить о точных цифрах не приходится, ведь во внимание нужно принимать такие условия, как характер вождения, условия эксплуатации, а также отсутствие воздействия негативных влияний.

Это интересно! Определившись после проведения диагностики с тем, что задние колодки на автомобиле Ланос нуждаются в замене, следует прибегнуть к реализации этого процесса. Однако предварительно рассмотрим вопрос выбора качественных изделий на Ланос, Сенс и Шанс.

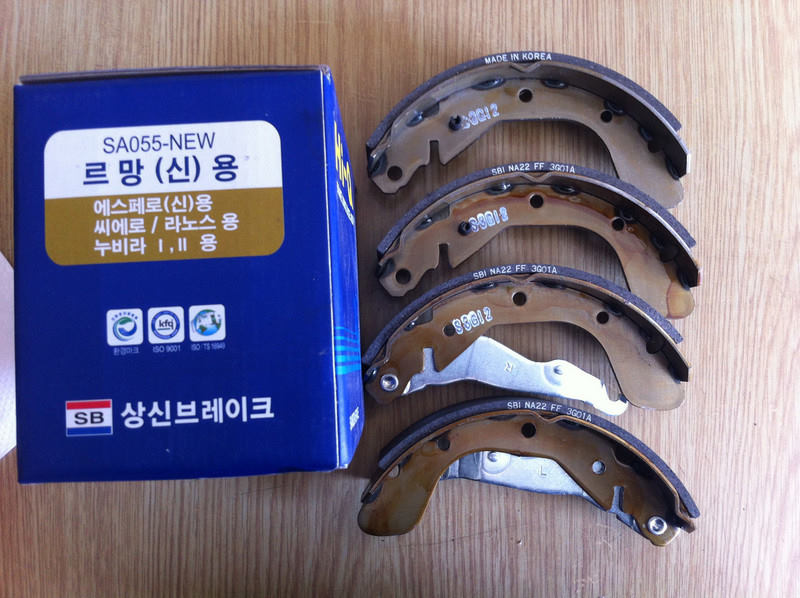

Выбираем лучшие задние колодки для Ланоса

На рынке представлена уйма разных вариантов, от безымянного китая и до самых топовых брендов. Дело в том, что ланосовские колодки используются на добром десятке моделей, а то и больше. Все они наследники опелевской конструкции, а значит, колодки им подходят одинаковые — это и Нексия, и Авео, Сенсы, Эсперо и Нубира. Начнём с оригинала:

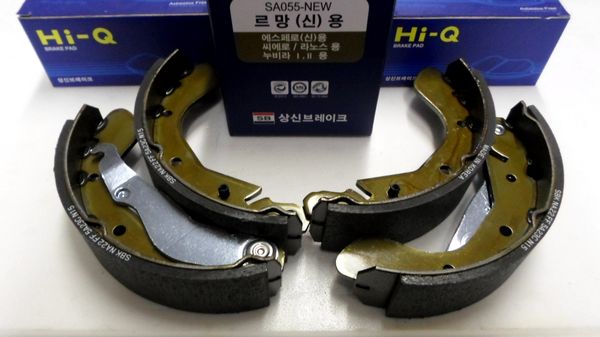

Оригинальные колодки Hi-Q. Их поставляют на конвейер в Корее, причем не только для Дэу, но и для Киа и Хендай

1. Hi-Q (Sangsin Brake). Родные корейские колодки с номером по каталогу SA 055. Топ продаж колодок для Ланоса. Отличная цена, приемлемое качество. За них просят примерно $20 за комплект на обе стороны.
2. METELLI с каталожным номером 53-0309. Дороже оригинальных, но если не подделка, то итальянские колодки довольно выносливы, мало пылят, но шумноваты. Для агрессивного стиля езды — самое оно.
3. Delphi с номером по каталогу LS1622. Если настоящие американские, то будут стоит около $22, хороший вариант для тех, кто любит спокойную езду. Мягкая, но пыльная накладка.
4. Немецкие колодки ATE с артикулом 03013702672. Самые дорогие из предложенных на рынке. Отзывов мало, поскольку цена около 30 долларов. Не того полёта наша птица, чтобы такие деньги за колодки отдавать.
5. Колодки Zimmermann. Артикул 109901005. Качественные колодки, в своё время на старенькие Опеля ставили только их. Цена кусается, не меньше 60 долларов.
6. В пределах $15 можно купить колодки Kager (034-0231) из польши, белорусские Fenox (BP 053023), польские Craft и ABE. Вообще, польских колодок на рынке большинство. Это связано с тем, что Ланосы собирались до 2004 года на польском заводе FSO.

Набор колодок для Ланоса

Нет, найти можно и подороже. Итальянские LPR (OEK 0344) выставлены за $82, а Brembo (K 059 033) и вовсе за $110. Все дело в том, насколько мы любим свою машину. И ещё желательно купить ремкомплект для барабанного тормоза Ланос, в него входят распорные планки, регулировочные тяги и удерживающие пружины с шайбами. Цена комплекта в пределах $5. Что ж, если колодки куплены, будем менять.

Ремкомплект для замены задних колодок Ланос

Тюнинг

Многие автолюбители хотят улучшить задний тормоз, для этого они меняются штатные барабаны на дисковые вентилируемые тормоза. Делается эта операция довольно просто, но в частых случаях, необходима замена ступицы.

Старые задние барабаны выбрасываются, а вместо них, устанавливаются тормозные диски, суппорта и передние колодки. Это значительно улучшает торможение автомобиля. Такие и «Спарко» предлагают полный комплект задних вентилируемых тормозных дисков.

Как показывает практика, дисковые тормоза эффективнее в использовании на 30%, а замена проводится аналогично передним. При этом не нужно покупать отдельно колодки для задней и передней части. Достаточно купить 4 комплекта передних колодок (в каждом комплекте по 2 колодки).

Снятие и замена задних тормозных колодок на автомобилях Шевроле Ланос

Перед проведением работ по снятию и замене задних тормозных колодок на Ланосе, следует подготовить необходимые инструменты. К таковым относится стандартный набор гаечных ключей, плоскогубцы или пассатижи, зубило, а также молоток. При проведении манипуляций по снятию колодок могут понадобиться дополнительные инструменты, что зависит от индивидуальных случаев.

Это интересно! Рекомендуется использовать нижеописанную инструкцию для замены колодок, в которой подробно описан каждый шаг. Эта инструкция будет полезна как для новичков, так и для опытных мастеров, которые, как показывает практика, не всегда знают, как правильно установить задние колодки на Ланос, Сенс и Шанс.

Ниже на видео можно увидеть результат работы «опытных мастеров» по замене задних тормозных колодок на Ланосе, который продемонстрировал автор видео.

Подготовив необходимый инструмент, переходим к непосредственной реализации задачи:

Автомобиль следует разместить на ровной поверхности, и поддомкратить заднюю часть.

Ручник при этом следует опустить до упора, иначе демонтировать колодки не получится, так как они будут удерживать барабан. Чтобы обездвижить автомобиль, необходимо не только включить первую скорость, но и положить под колеса противооткатные упоры (башмаки).

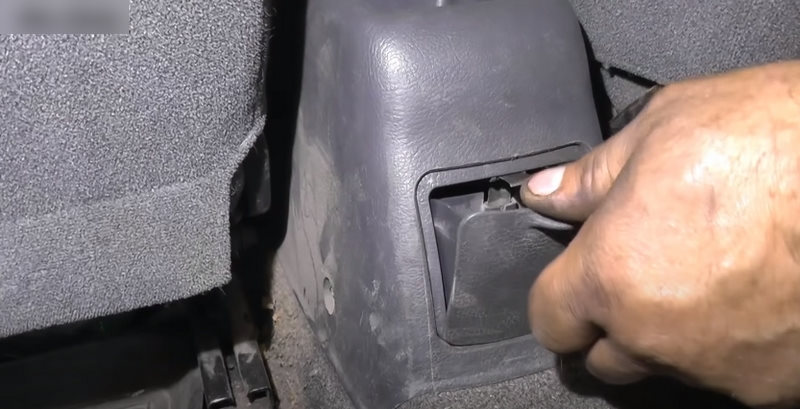

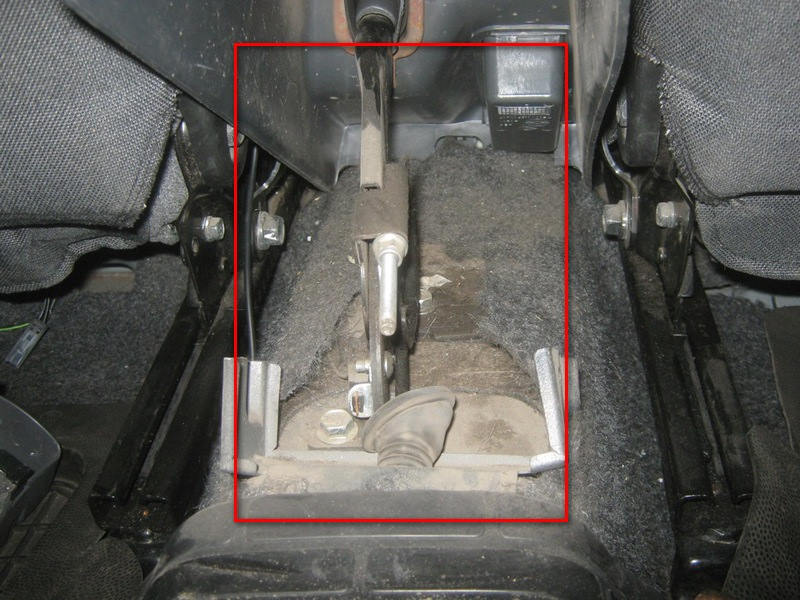

Если трос ручника затянут до упора, тогда его следует ослабить. Для этого в салоне сзади необходимо снять пепельницу.

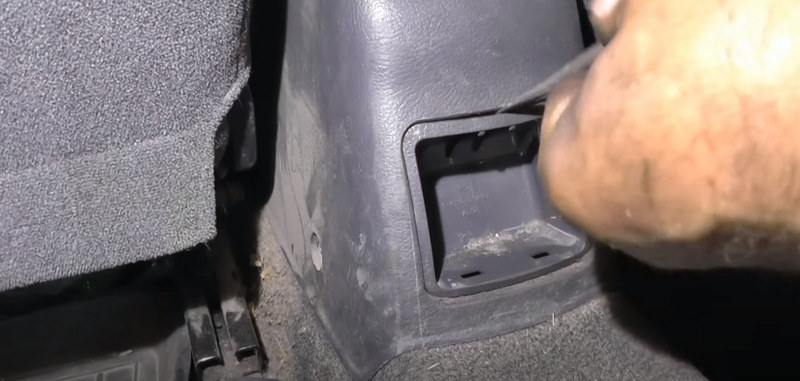

Поддеть отверткой пластиковую заглушку, и демонтировать ее. Освободив доступ к механизму натяжения троса ручника, можно прибегнуть к его ослаблению.

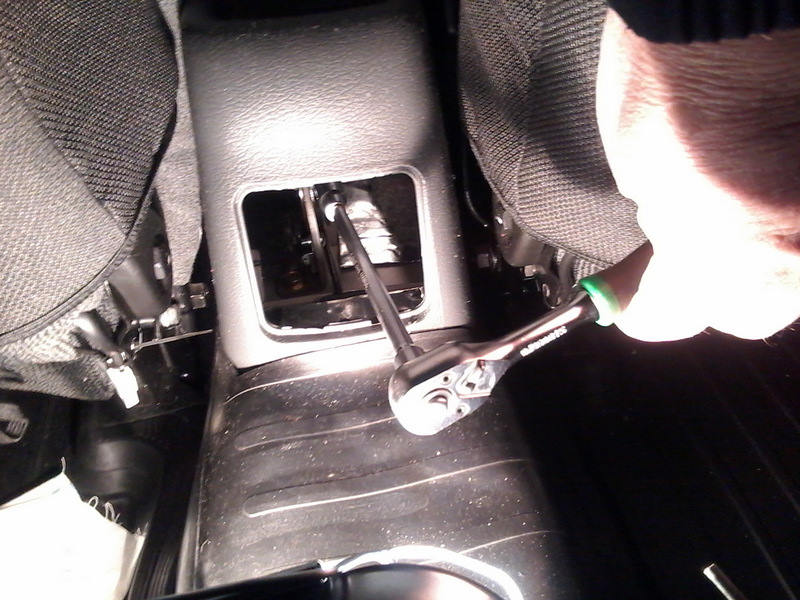

Используя ключ на «10» с удлинителем, осуществляется ослабление затяжки регулировочной гайки.

Сам регулировочный механизм на автомобилях марки Ланос, Сенс и Шанс выглядит следующим образом, как показано на фото ниже.

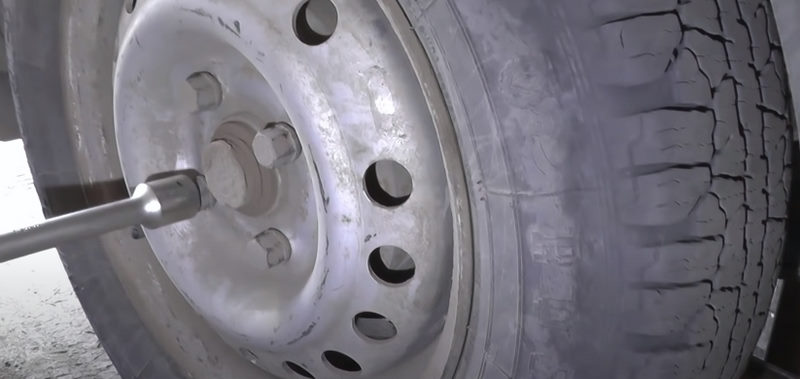

Далее переходим к снятию заднего колеса, где первой будет производиться замена колодок. Важно понимать, что колодки как спереди, так и сзади следует менять комплексно, то есть с двух сторон одновременно.

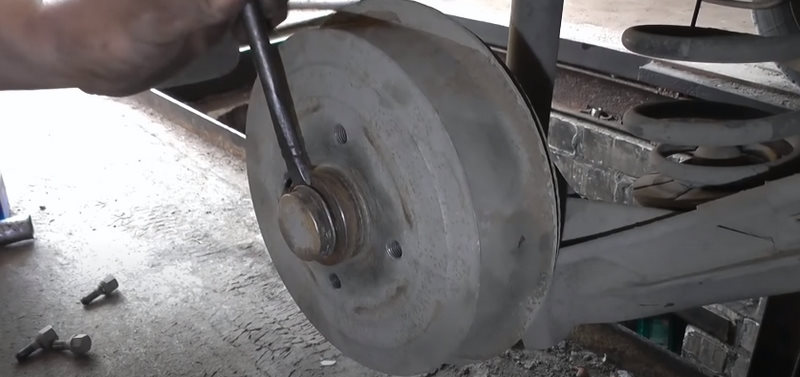

Следующий шаг предусматривает необходимость снятия металлического колпачка. Для этого понадобится зубило и молоток. Перед этим очищаем поверхность барабана от загрязнений, используя металлическую щетку.

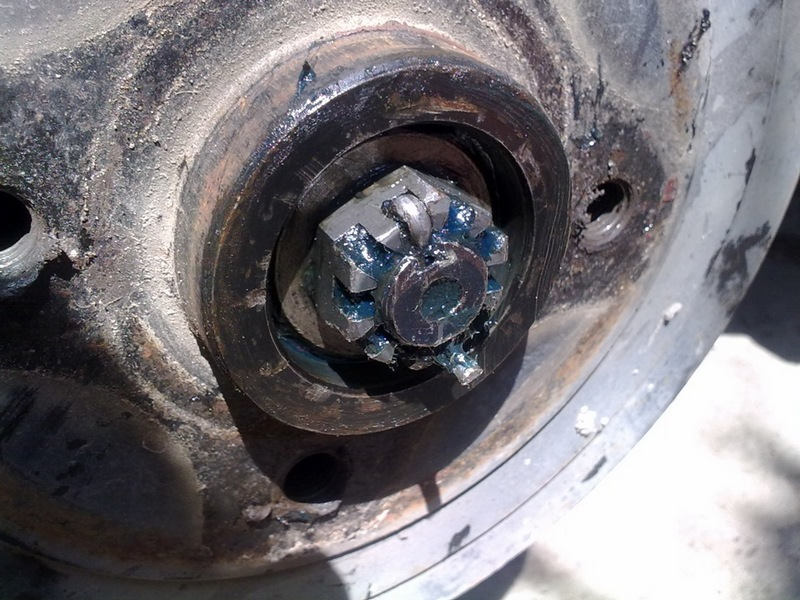

Снимаем шплинт.

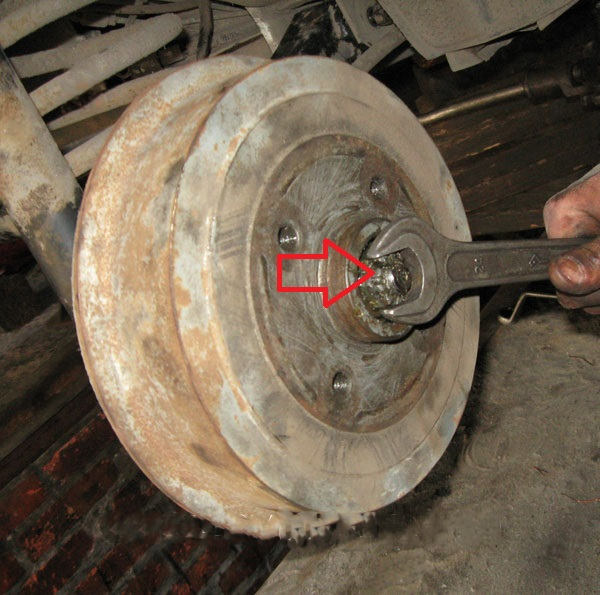

Выкручиваем гайку, используя ключ на «24».

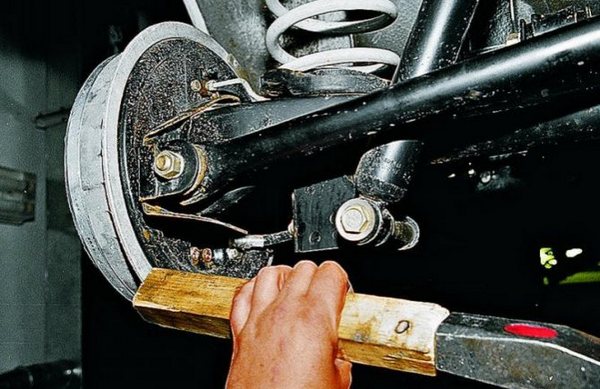

На следующем этапе демонтируется барабан. Однако здесь стоит отметить, что в большинстве случаев сделать это не так просто. Если он не поддается ручному демонтажу, тогда первым делом убеждаемся, что ручник не выжат, и трос ослаблен. Далее используем простой способ демонтажа заднего барабана Ланос, для чего следует установить колесо, зафиксировав его несколькими шпильками. Легкими рывками пытаемся снять барабан, дергая колесо. Если этот способ не позволяет достичь желаемой цели, тогда используем деревянный брусок длиной 20-30 см и молоток. С обратной стороны к кромке барабана прикладывается торцевая часть бруска. Молотком наносятся удары, прокручивая при этом по окружности барабан.

Получив доступ к колодкам, можно приступать к их демонтажу.

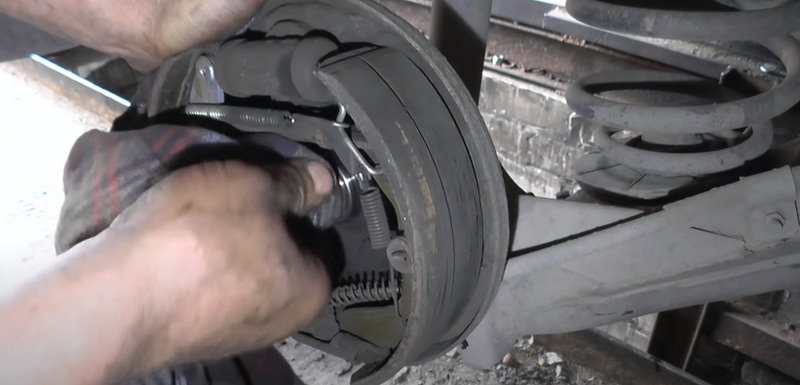

Рекомендуется протереть ось от смазки. Это делается не только для того, чтобы не испачкать руки, но и предупредить попадание загрязнений в смазку, которая в итоге ускорит износ ступичного подшипника.

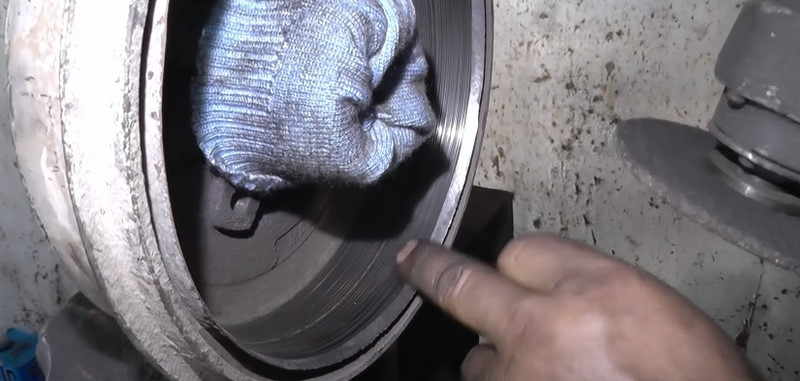

Проверяем состояние барабана. Здесь также важно сделать отступление, и прибегнуть к проверке барабана на износ, что влияет на возможность его дальнейшей эксплуатации. Как определить, что барабан пора менять на Ланосе? Для этого нужно измерить его внутренний диаметр (лучше штангенциркулем), который не должен быть более 200 мм. Допустимый рабочий диаметр барабана может указываться на внутренней его поверхности.

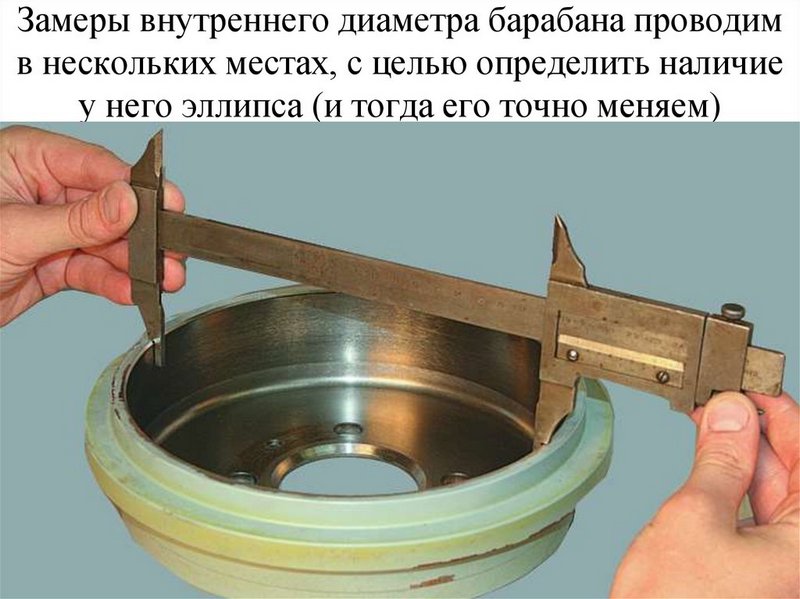

Производя замеры внутреннего диаметра барабана в нескольких местах, можно определить его элипсность. Получаемые значения не должны иметь отклонений более чем на 0,5 мм. В противном случае барабан подлежит замене.

Если барабан удовлетворяет требованиям эксплуатации, тогда перед его дальнейшим использованием следует при помощи болгарки удалить буртик по окружности барабана (при его наличии).

Подготовив барабан, можно прибегнуть к замене задних тормозных колодок на Ланосе. Для начала измеряем степень их износа, что и является главным признаком необходимости проведения работ по замене. Минимально допустимая толщина фрикционной накладки на задних тормозных колодках автомобилей Ланос, Сенс и Шанс составляет 0,5 мм. Однако причинами необходимости проведения их замены являются также такие факторы, как неравномерный износ, повреждение фрикционной части или стальной конструкции колодки, а также прочие виды дефектов.

Приступаем к демонтажу задних колодок. Перед этим, если вы осуществляете работы впервые, не помешает сделать фото расположения всех конструктивных узлов. Первым делом необходимо демонтировать верхнюю распорную пружину. Показана она на фото ниже.

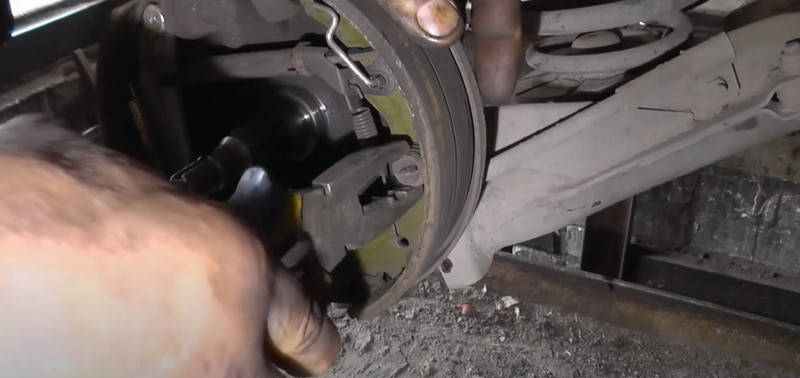

Далее осуществляется демонтаж крепления так называемого «солдатика» (по-научному штифт), при помощи которого фиксируется колодка. Для его снятия, необходимо воспользоваться пассатижами. Снимается он путем захвата наружной шайбы. Далее необходимо ее прижать к колодке, и провернуть до совмещения со специальными вырезами внутри шайбы.

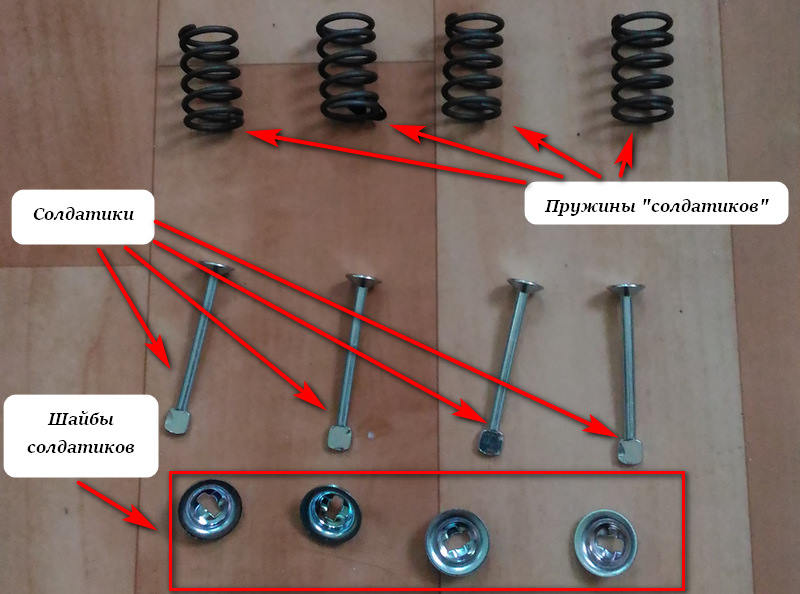

Сам «солдатик» показан на фото ниже.

После этого можно снять первую колодку.

Снимаем шайбу «солдатика» со второй колодки, и демонтируем ее вместе с пружиной.

Теперь очищаем поверхность от загрязнений. Проверяем функционирование тормозного цилиндра путем его перемещения рукой в обе стороны.

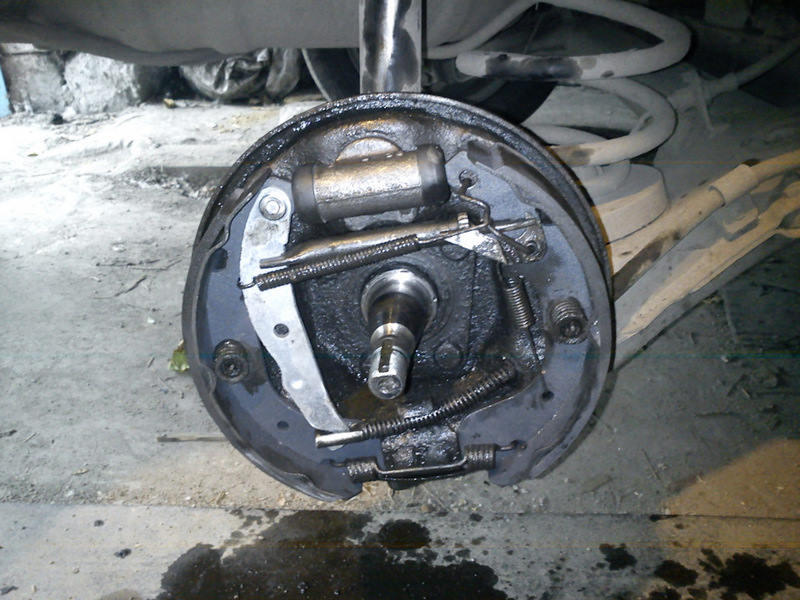

Кроме того, важно обратить внимание на отсутствие потеков, а также повреждений резиновых манжет. При их наличии, понадобится прибегнуть к замене цилиндра.

После этого осуществляется установка новых колодок на Ланос. Первой нужно ставить колодку, которая оснащена рычагом срабатывания от ручника.

Фиксируем ее «солдатиком» с пружиной и шайбой.

Предварительно следует отметить, что при проведении работ может понадобиться ремкомплект для задних тормозных колодок. Стоимость неоригинальных комплектов невысока, но при их использовании важно обратить особое внимание на длину всех пружинок, которые должны быть идентичными со штатными. В противном случае, рекомендуется оставлять штатные детали или покупать оригинал. Ниже на фото неоригинальный комплект.

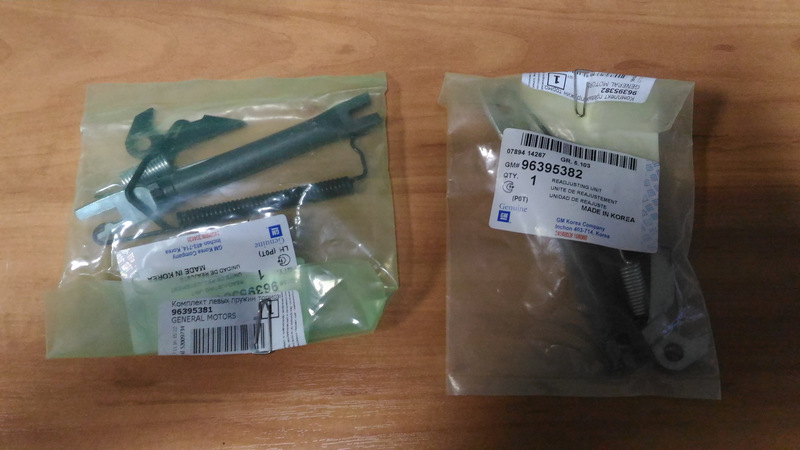

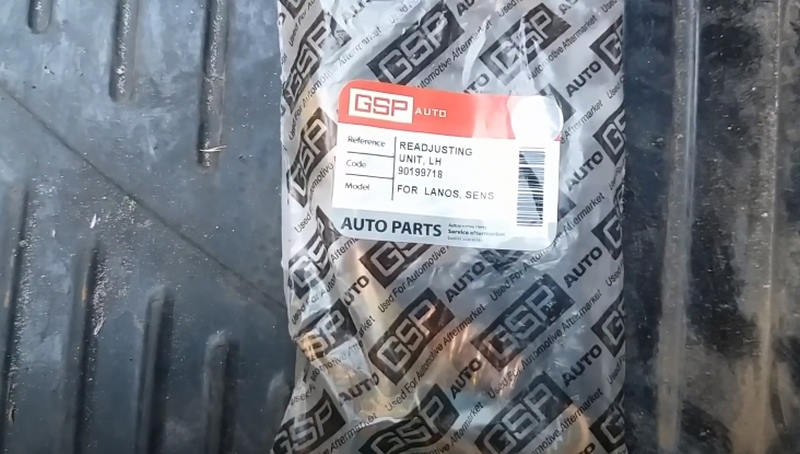

В ремкомплект барабанных тормозов Ланос входят следующие оригинальные детали: штифт пружины колодки (GM 06638956), шайба крепления (GM 93740526), пружина «солдатика» (GM94535388), нижняя пружина колодок (GM94535436), корончатая шайба (94525222). Отдельно поставляется ремкомплект для левого и правого задних тормозных механизмов, в которые входят: верхняя пружина, распорная планка, скоба, пружина натяжения самоподводящего механизма и флажок. При заказе оригинала, важно знать следующие их артикулы: ремкомплект для левого механизма GM 96395381 и правого GM 96395382.

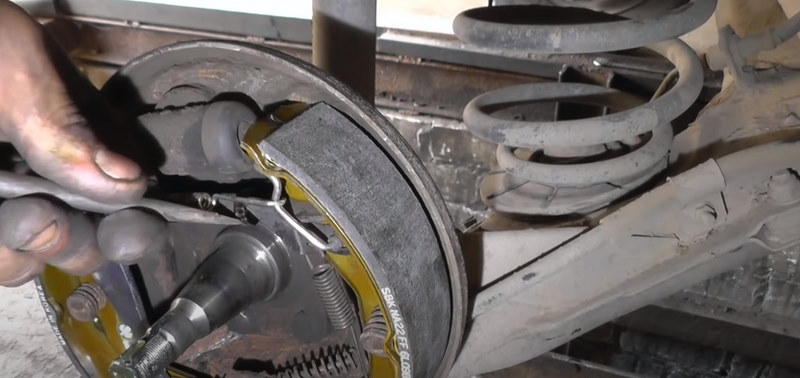

Далее произвести смазку резьбы распорной пластины (даже если ставится новая), которая отвечает за автоматическую подтяжку колодок по мере износа фрикционного слоя.

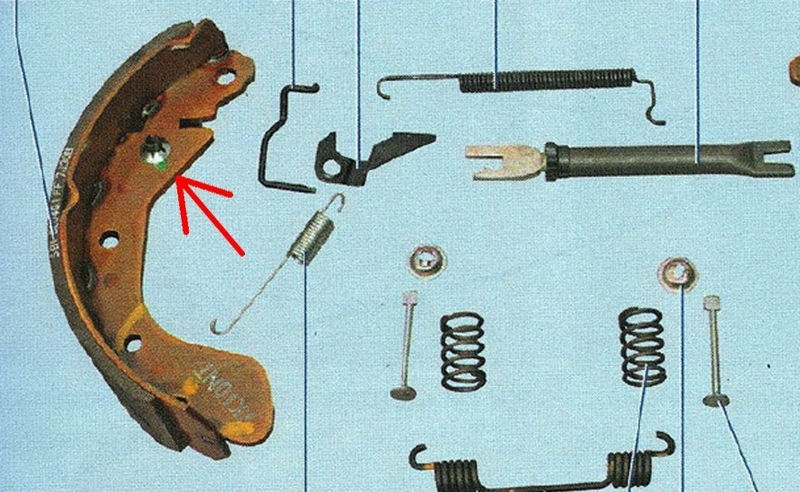

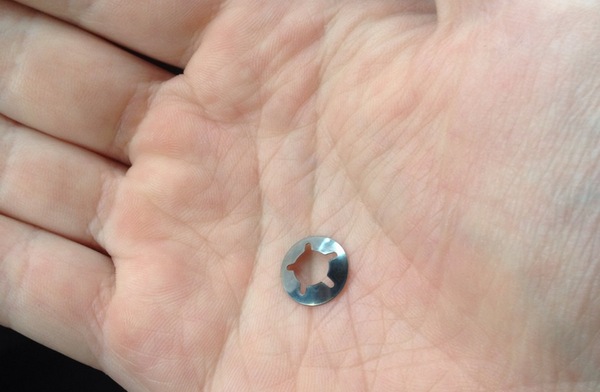

Переставляем пластину со скобой на новую колодку. Здесь очень важный момент. В этом месте (показано на фото) нужно не забыть установить корончатую шайбу.

Ставится она выпуклой частью наружу.

Ее забывают ставить большинство не только автолюбителей, но и мастеров на СТО. Теперь о ее предназначении. Если ее не установить, то механизм подтяжки колодок работать не будет. Рычаг не будет попадать между зацепом штока регулятора, и тем самым подтяжка не будет осуществляться. Ниже показана корончатая шайба, артикул которой указан выше.

Ставим колодку на место, фиксируя ее «солдатиком» с пружиной и шайбой.

После этого устанавливается нижняя прижимная пружина, используя пассатижи.

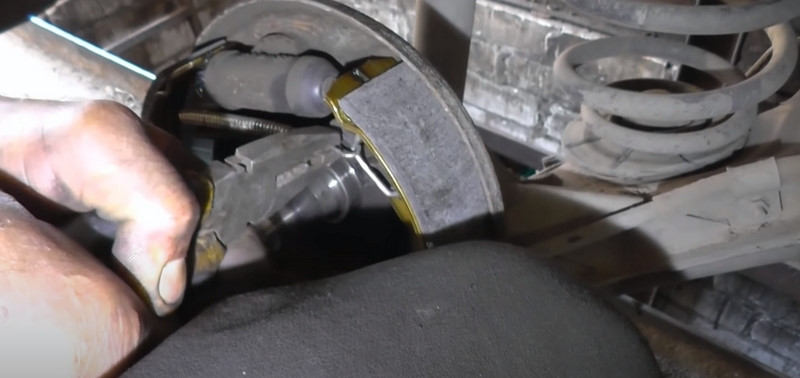

Устанавливается верхняя пружина, которая при проведении демонтажа колодок, снималась первой. Чтобы ее установить, понадобится приложить усилия для растяжения.

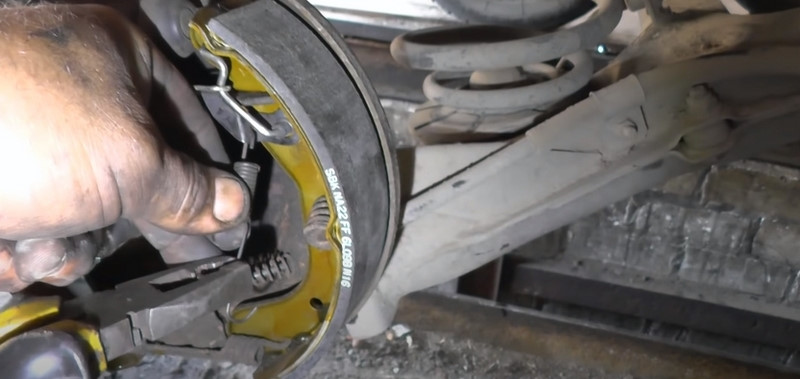

Устанавливается также пружина рычага, которая отвечает за натяжения саморегулирующего механизма колодок.

На ее установку также важно обратить внимание. Ставить ее нужно путем заведения за колодку, чтобы обеспечить прижим края рычага к вилке. На фото ниже показано правильное ее расположение.

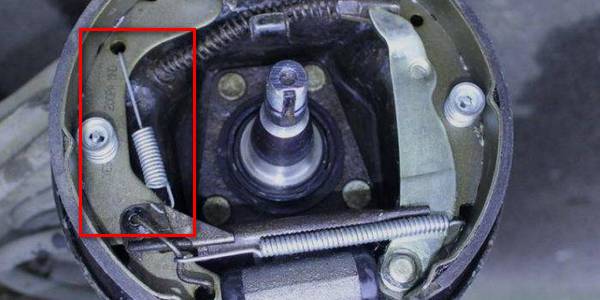

На фото ниже пружина рычага установлена не правильно.

На этом этапе процесс замены задних тормозных колодок на автомобиле Ланос, Сенс и Шанс завершен. Остается только произвести аналогичные процедуры с другой стороны, а также выполнить натяжение ручника. Как это сделать, выясним далее.

Процедура замены задних тормозных колодок на Ланосе занимает по времени не более 2 часов. При этом исключается необходимость посещение СТО, где за такую услугу придется заплатить пару тысяч рублей. Ниже на видео показано описание замены задних тормозных колодок на Ланосе.

Дополнительно! После установки колодок важно обратить внимание на исправность механизма самоподвода. В случае его неисправности, выполняем следующие действия:

Настроить положение колодок так, чтобы фрикционный слой располагался максимально близко к внутренней поверхности барабана. Выполняется это преимущественно в том случае, если подводящий механизм не функционирует, что может возникнуть по причине использования неоригинальных деталей из ремкомплекта. В частности, неоригинальный флажок может отличаться от штатного, и не доставать по длине до регулировочной гайки, как показано на фото. В идеале такого быть не должно.

Если механизм самоотвода колодок исправен, тогда проведение этой процедуры не требуется.

Устанавливаем барабан, и проверяем наличие люфта по отношению к колодкам. Люфт должен быть минимальным, что говорит о незначительном зазоре между колодками и поверхностью барабана.

В зависимости от величины зазора между колодками и барабаном, производим регулировку. Для этого отверткой нужно вращать гайку распорного механизма вверх или вниз.

Вниз вращается гайка, чтобы разжать колодки, а вверх для их сжатия.

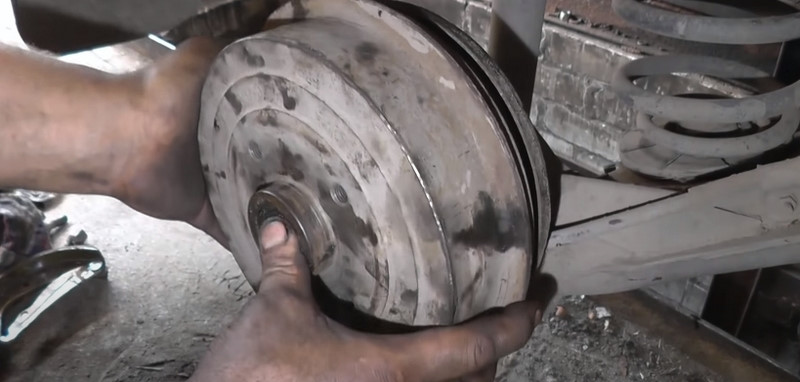

Устанавливаем барабан на место, и проверяем, чтобы он не терся о фрикционный слой колодок. В противном случае, производится ослабление натяжения распорной планки.

Аналогичная процедура выполняется также и с другой стороны. Делается это сразу после установки новых колодок. Когда барабан будет установлен на место, закручивается гайка, и перед установкой шплинта, проверяется люфт ступичных подшипников. Он должен быть минимальным. Шплинтуем гайку, и закручиваем колесные шпильки.

В завершении таких работ устанавливаем защитный металлический пыльник, добавив в него смазку.

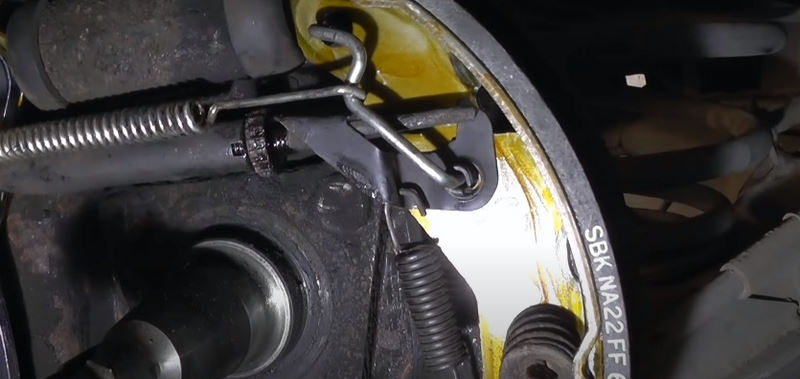

Назначение самоподводящего механизма задних тормозных колодок в том, чтобы по мере износа фрикционного слоя обеспечить одинаковый зазор между колодкой и внутренней частью барабана. Работает механизм по следующему принципу: при торможении от действия поршней тормозного цилиндра происходит разжимание колодок, и их прижимание к барабану.

Выступ рычага регулятора при этом перемещается по впадине между зубьями храповой гайки. Когда происходит износ фрикционного слоя, при торможении автомобиля, рычаг регулятора получает свободный ход, которого достаточно для проворачивания храповой гайки на один зуб. Таким образом, увеличивается длина распорной планки, и тем самым уменьшается зазор между колодкой и барабаном. В итоге водителю требуется реже производить процесс регулировки натяжения ручника.

Замена задних тормозных колодок Chevrolet Lanos (Шевроле Ланос): видео

Вывод

Замена задних тормозных колодок Шевроле Ланос немного сложнее, чем передних. Но при этом совершить смену элементов самостоятельно, более чем реально. Особое внимание следует уделить выбору колодок, ведь именно от них зависит эффективность торможения.
