Как поменять подшипник на генераторе приора?

Где расположен генератор у Приоры — устройство узла ВАЗ 2170

Сам узел для авто с кондиционером (или ГУР) выглядит следующим образом:

  1. Шкив привода дополнительных элементов;
  2. Натяжной ролик;
  3. Крепление правой стороны двигателя;
  4. Шкив электрогенератора;
  5. Шкив нагнетателя кондиционера.

В случае если ВАЗ Приора без кондиционера (или без ГУР) конфигурация несколько меняется, и выглядит следующим образом.

В процессе разборки придется отсоединять ремень и снимать защиту двигателя. Замене же полежит натяжное устройство ремня. Существует также вариант демонтажа детали через фару авто. Ниже мы подробно расскажем о том, как поменять подшипники в генераторе, включая процесс демонтажа, разборки самого электрогенератора, установки новых элементов.

Особенности конструкции генератора ВАЗ 2170 2171 2172 Приора

На автомобили Lada Priora — ВАЗ 2170 2171 2172 устанавливают генератор переменного тока модель 5102.3771, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (если смотреть со стороны привода). Генератор мод. 5102.3771 имеет ряд преимуществ перед ранними аналогами отечественного производства. Наиболее существенное отличие — повышенная токоотдача генератора на малых оборотах двигателя (увеличение составляет 4–6 А при снижении оборотов ротора генератора на 300 мин-1), что особенно необходимо при эксплуатации автомобиля зимой, а также позволит в дальнейшем использовать в конструкции автомобиля автоматическую коробку передач.

Техническая характеристика генератора 5102.3771Максимальная сила тока отдачи при 14 В, А…..80Регулируемое напряжение, В…..13,8–14,4Передаточное отношение двигатель — генератор…..1:2,4Удельная мощность, Вт…..205Масса, кг…..5,4

Принципиальная схема подключения генератора на автомобиле ВАЗ 2170 2171 2172 Приора

Рис. 1. Схема соединений генератора:

1 – аккумуляторная батарея;
2 – генератор;
3 – основной блок предохранителей;
4 – выключатель (замок) зажигания;
5 – монтажный блок;
6 – сигнальная лампа разряда аккумуляторной батареи

Схема соединений генератора показана на рис. 1. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора через сигнальную лампу 6 разряда аккумуляторной батареи, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях Lada Priora не используется. Работу генератора отслеживают с помощью сигнальной лампы разряда аккумуляторной батареи, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или ее горение вполнакала свидетельствует о неисправностях.

Какие подшипники стоят на генераторе Приора (ВАЗ 2170): размер, цена, артикул

Мы уже разобрались, как поменять вышедшие из строя детали. Теперь осталось понять, какой подшипник лучше купить. На Приорах встречаются разные генераторы – на 115А или 90А. Второй – на менее мощное авто без кондиционера и ГУР. У шарикоподшипников существует номер (маркировка). Передний элемент — 6303, задний – 6202.

На рынке присутствует масса как оригинальных, так и неоригинальных запчастей:

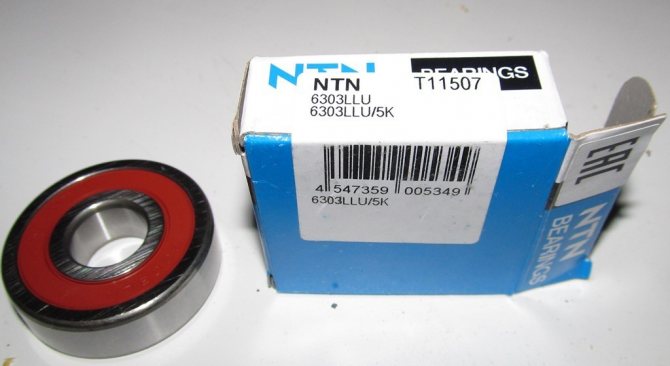

  • Передний шарикоподшипник 6303: FAG 6303 2ZR (Германия), SKF 6303-2Z (Швеция), KOYO 6303 ZZ, CM (Япония), NTN 6303 ZZ (Япония).
  • Задний шарикоподшипник 6202: FAG 6202-С-2HRS, SKF 6202-2-RSH, KOYO 2RS, NTN; 6202LLU.

Кроме вышеперечисленных подшипников, ниже представлена таблица, которая поможет сориентироваться в предложениях на рынке и подобрать наиболее качественную деталь:

Выбор подшипника генератора – цена и производители

№ п/п Брэнд Номер по каталогу Цена 2021 год, руб
Передний Задний Передний Задний
1 ASAM Румыния 30904 30903 200 270
2 Bosch Германия 1120905533 F00M990410 420 450
3 NTN Франция 6202-LLU 6303-LLU 280 330
4 KOYO Япония 140084 140093 400 500

Размеры подшипников генератора Приора

Характеристика Единица измерения Значения по ГОСТ (ТУ)
6-180202 6-180303
Внутренний диаметр mm 15 17
Внешний диаметр mm 35 47
Высота mm 11 14
Грузоподъемность статическая Н 3550 6650
Грузоподъемность динамическая Н 7800 13500
Частота оборотов об/мин 24000 19000
Радиальный зазор mm 0,008-0,022
Тип стали ШХ-15
Твердость колец и шаров HRC 61-65
Тип смазки C17, Литол
Шероховатость колец Ra 0,32
Момент затяжки H*M
Количество тел качения шт. 8 6
Диаметр шарика mm. 5,953 9,525
Масса г. 0,045 0,115

Распространенные причины выхода генератора из строя

Авто-ВАЗ очень часто преподносит владельцам автомобилей разные сюрпризы, которые возникают в процессе эксплуатации. Одним из таковых является на Приоре генератор, который едва ли отхаживает без проблем 60 тысяч км пробега. После того, как на одометре цифры превышают указанное значение, в любой момент могут возникнуть неисправности этого важнейшего на автомобиле узла.

Неисправный генератор приводит к тому, что эксплуатировать автомобиль попросту невозможно, так как он не вырабатывает необходимый для зарядки аккумулятора ток. С назначением генератора на автомобиле знакомы все, а если есть пробелы в памяти, то ниже представлен материал, который поможет освежить знания.

Ресурс генераторов зависит от разных факторов. Это и качество изготовления устройства, и особенности эксплуатации, и даже проведение работ по диагностике и устранению мелких дефектов. Обычно их ресурс на бюджетных автомобилях составляет не менее 5 лет или 100-120 тысяч км пробега.

Именно такой срок службы в теории должны иметь устройства на Приорах, но как говорилось выше, эти значения сильно отличаются (важно отметить, что далеко не всегда). Всему виной качество генераторов, которыми с завода комплектуются Приоры. Это устройства известного производителя «Авто-ВАЗ» или «LADA», проблемы с которыми известны не только на ВАЗ-2170, но и на других автомобилях от российского концерна.

Виды неисправностей генератора

Затрагивая неисправности генератора на Приоре, следует выделить, что частая проблема вовсе не в электрической части, а механической. Причина заключается в подшипнике ротора, который при выходе из строя издает характерный гул и скрежет, свидетельствующий о том, что автовладелец попал как минимум на необходимость демонтажа генератора.

Такой ремонт вовсе не сложный, но довольно трудоемкий по известным причинам. Самая большая сложность заключается в снятии генератора на Приоре, который расположен между двигателем и радиатором. Владельцы ВАЗ-2170, которым не раз приходилось заглядывать под капот своего автомобиля, хорошо знают о том, что генератор находится в очень ограниченном пространстве, и доступ к нему закрыт со всех сторон.

Интересно! Перетянутый ремень генератора приводит к ускоренному износу подшипников.

Наиболее частные причины, по которым владельцам Приор нужно демонтировать генератор — это:

  1. Неисправность подшипников. Эти элементы выходят из строя чаще, чем стираются щетки на регуляторе напряжения.
  2. Неисправность регулятора напряжения. На устройстве изнашиваются щетки, а также падает вырабатываемое напряжение на АКБ.
  3. Износ контактных колец или коллектора.
  4. Неисправности диодного моста, что зачастую возникает в случае попадания на устройство влаги, и как следствие, появляются окисления.

Во всех вышеперечисленных ситуациях можно произвести ремонт генератора, заменив или устранив дефектные элементы. Если же из строя выйдет обмотка статора или ротора, то в таких ситуациях агрегат подлежит комплексной замене.

Неисправность подшипников генератора Приора

Интересно! При необходимости замены подшипников генератора на Приоре, следует выбирать изделия следующих типов: B17-102DG38 — передняя опора (имеет следующие типоразмеры: наружный диаметр — 47 мм, внутренний диаметр — 17 мм, ширина — 14 мм), 6202DW8 — задняя опора (наружный диаметр — 35 мм, внутренний диаметр 15 мм, ширина — 11 мм).

Особенности выявления поломок генератора на Приоре

Генератор на автомобиле является важнейшим элементом, поэтому в случае неисправности его электрической части, на панели сразу же будет загораться значок аккумулятора, который и свидетельствует о том, что на АКБ не поступает ток от источника его выработки. В таком случае, агрегат необходимо проверить, выявить причину и устранить ее. Причиной может быть все что угодно:

  • окисление клеммы на аккумуляторе;
  • обрыв ремня генератора или его ослабление;
  • износ щеток;
  • неисправность регулятора (интегралки);
  • выход из строя диодного моста;
  • износ коллектора.

Щетки генератора износ

Все эти поломки проявятся в виде подсвечивания значка аккумулятора на панели приборов. Если же причина поломки генератора в неисправности подшипников, то водителю также не составит труда ее выявить. Ведь при этом из мотора будет издаваться посторонний шум, а если открыть капот, то он явно будет прослеживаться рядом с генератором. Чтобы действительно убедиться, что причиной этого постороннего шума является именно генератор, а не помпа или другие элементы конструкции ГРМ, то следует скинуть ремень с генератора, и запустить мотор. Отсутствие характерного звука является главным признаком того, что поломка кроется именно в генераторе, и его необходимо демонтировать.

Интересно! Проверить исправность генератора на исправность по электрической части можно с помощью мультиметра. На заведенном двигателе нужно измерять напряжение на клеммах аккумулятора. Без включенных на автомобиле электроприборов, мультиметр должен показывать напряжение не ниже 13,8В, а в идеале 14,2-14,5В.

Теперь убедимся в том, что генератор выдает достаточное напряжение при нагрузке. Включаем печку в авто, фары, обогрев заднего стекла, туманки, и снова фиксируем показания. Проседание напряжения до 13,7В свидетельствует о том, что электрическая часть генератора исправна, и агрегат может эксплуатироваться далее. Если же значение составляет 13,5В и ниже, то следует выполнить диагностику устройства, иначе вскоре в один момент аккумулятор разрядится полностью.

Неисправности и способы выявления поломок генератора Приоры

Неисправности генератора следует устранять после его снятия с автомобиля. Исключения составляют ситуации с обрывом или ослаблением ремня, а также окислением контактов. Некоторые автовладельцы настолько боятся процедуры снятия генератора на Приоре, что изощряются с заменой регулятора напряжения на установленном устройстве. Однако это вполне реально сделать, о чем свидетельствует опыт автовладельцев.

Замена дифференциала генератора на Приоре без демонтажа устройства

Важно лишь точно убедиться в том, что причиной соответствующей неисправности является именно регулятор напряжения, а не изношенный коллектор или поломка диодного моста.

Замена подшипников собственными силами

Если ремонт генератора производится собственными силами, основными проблемами становятся:

Читайте также:  Замена Масляного Насоса ВАЗ 2112 16 Клапанов

  • как снять передний подшипник генератора – часто завальцовывается в корпус передней крышки, усложняется запрессовка нового изделия, так как часть корпуса разрушается при демонтаже;
  • снятие заднего подшипника – нужен съемник, имеющий подходящие размеры.

Однако, если в генераторе загудело, действовать нужно быстро, пока ротор окончательно не заклинило.

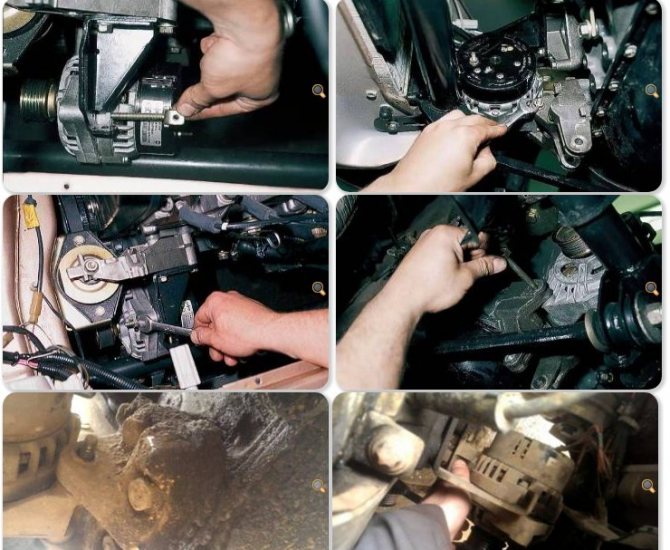

Демонтаж генератора

На некоторых авто генератор можно снять через капот, на других, например, ВАЗ 2112, потребуется эстакада, яма либо подъемник. Последовательность демонтажа выглядит следующим образом:

  1. отключение клеммы «–» от аккумулятора;
  2. ослабление гайки натяжителя;
  3. демонтаж ремня генератора;
  4. отключение клемм бортовой системы от демонтируемого узла;
  5. снятие защиты двигателя;
  6. откручивание двух крепежных болтов снизу;
  7. извлечение генератора снизу.

После этого ремонт продолжается на столе или в тисках. На данном этапе размеры, которые имеет передний и задний подшипник авто генератора, пользователю еще неизвестны, если отсутствует мануал.

Полная разборка

Так как проверить на биение подшипник генератора можно только после полной разборки, необходимо придерживаться последовательности действий:

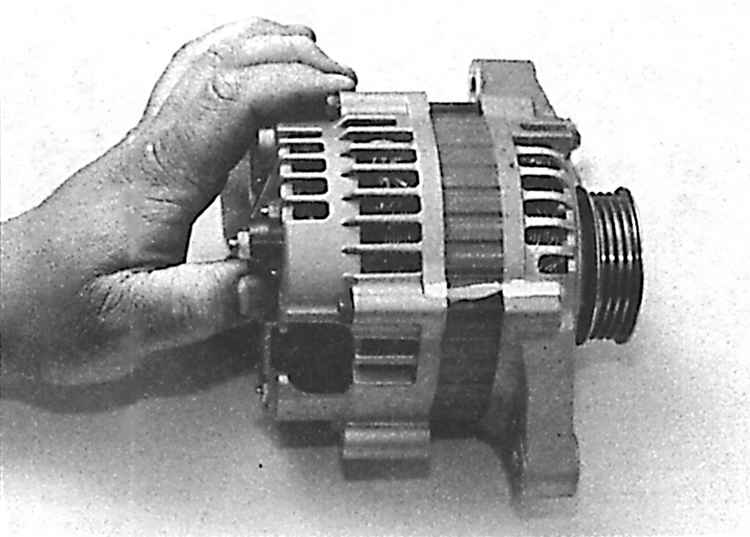

  1. нанесение меток – маркером, краской или цветным лаком для ногтей отмечается взаимное расположение кожуха, передней крышки и корпуса;

  1. демонтаж шкива – ротор аккуратно блокируется отверткой от прокручивания, шкив отворачивается ключом;

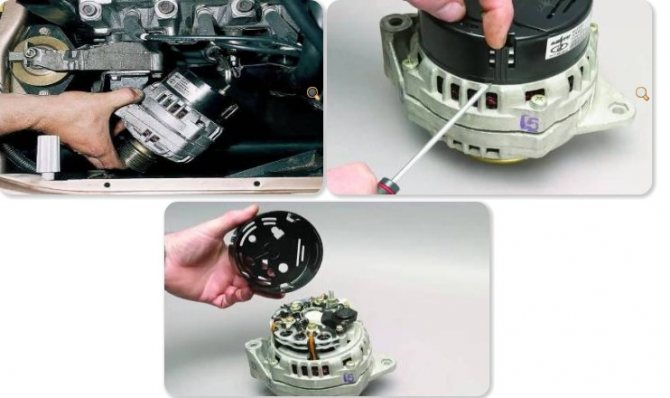

  1. снятие кожуха – он обычно фиксируется защелками, которые нужно откинуть отверткой, чтобы снять указанную деталь;

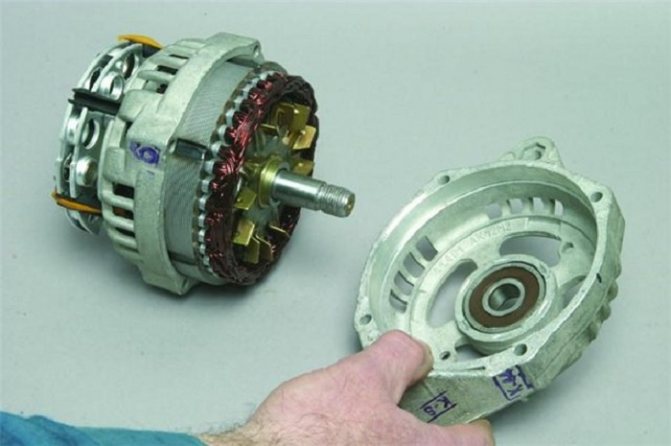

  1. демонтаж передней крышки – отверткой откручиваются винты.

Под кожухом расположен регулятор напряжения, диодный мост, фиксаторы щеток, конденсатор. Прежде, чем заменить подшипник, следует проконтролировать износ щеток, работоспособность диодного мостика и реле напряжения, чтобы увеличить следующий межремонтный период.

Внимание: Якорь (ротор) извлекается из статорной обмотки с насаженным на вал задним подшипником, передний при этом остается внутри соответствующей крышки.

Перед заменой стандартных расходников необходимо проверить подшипники:

  • задний – пальцами прокручивается наружная обойма, которая не должна издавать при вращении посторонних звуков, и не иметь люфта;
  • передний – здесь, наоборот, прокручивается внутренняя обойма и контролируется люфт при раскачивании подшипника внутри посадочного места пальцами.

Производители дружно рекомендуют сменить переднюю крышку вместе с подшипником, особенно если он завальцован внутри посадочного места. На практике для снижения бюджета ремонта крышку оставляют для дальнейшей эксплуатации, поскольку она стоит 150 – 300 рублей.

Передний подшипник

Если по результатам предыдущего теста требуется замена переднего подшипника генератора, старое стандартное изделие извлекается из передней крышки:

Читайте также:  Замена лампочки подсветки регулятора печки ваз 2114

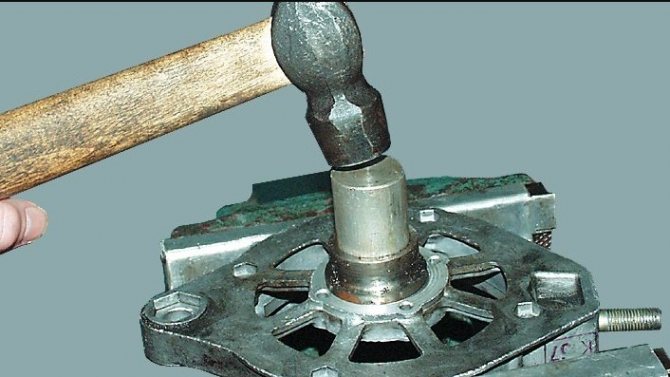

  • подшипник можно выбить внутрь, положив крышку на кирпичи наружной стороной вверх;
  • либо закрепить крышку в тисках;
  • или использовать специальный съемник.

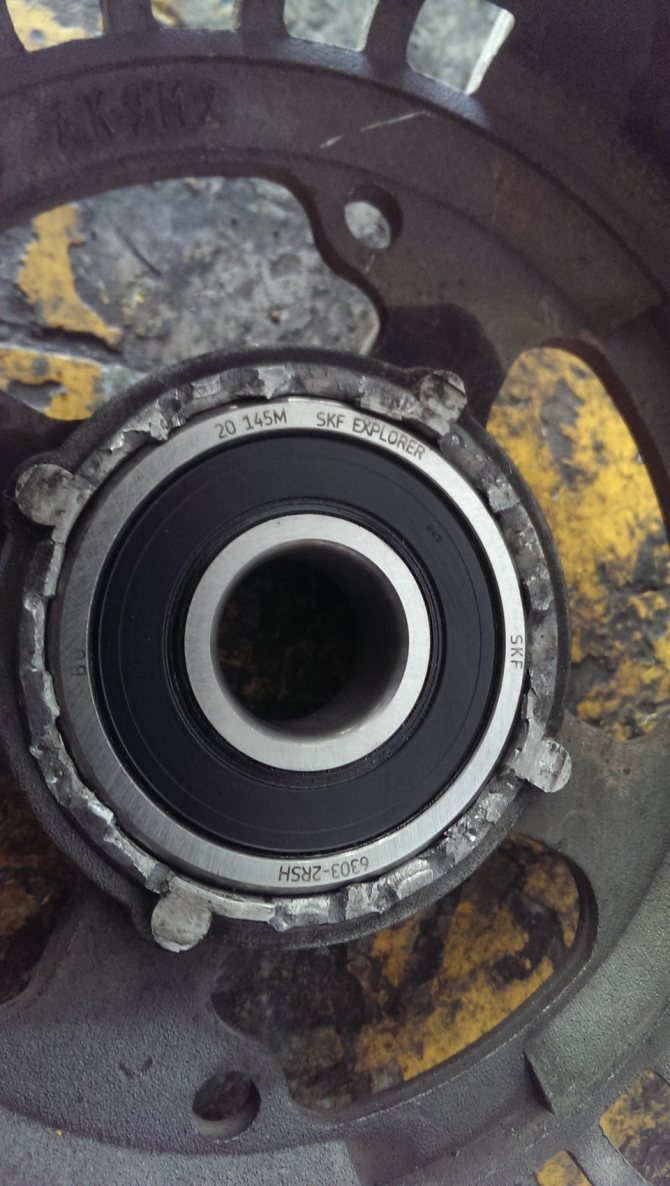

При наличии вальцовки этот фиксирующий элемент разбивается безвозвратно.

После того, как владелец снял выработавший ресурс расходник, внутрь передней крышки монтируется новый подшипник:

  1. крышка переворачивается внутренней стороной вверх;
  2. посадочная поверхность обрабатывается герметиком;
  3. на наружную обойму устанавливают втулку подходящего диаметра;
  4. легкими ударами забивают подшипник внутрь посадочного места до упора;
  5. смазываем шарики между обоймами или набиваем смазку в специальные отверстия.

Проверенный на биение подшипник готов к эксплуатации, сборка осуществляется в обратной последовательности.

Задний подшипник

Производится замена заднего подшипника генератора следующим образом:

  • демонтаж своими руками – губки съемника обхватывают наружную обойму, вращением центрального винта подшипник стягивается с посадочного места;
  • установка – стандартное изделие насаживается на вал, на внутреннюю обойму устанавливается втулка подходящего диаметра, после чего, по ее поверхности производится постукивание молотком.

Затем остается смазать подшипник и проконтролировать биение, вращение наружной обоймы. Подшипник закрытого типа или с резиновыми уплотнениями уже смазанный на заводе, что снижает время ремонта и его бюджет.

Почему, собственно, сложна замена генератора на Приоре 16 клапанов?

У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной.

Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом.

Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.

Как снимается генератор

В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.

  • Отсоедините клеммы аккумулятора.
  • Вывесить мотор.
  • Снять ремень привода.
  • Ослабить патрубки на гидроусилителе или кондиционере.
  • Снять с генератора крепления.
  • Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
  • Когда все проводки будут отсоединены, генератор можно снимать.

Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.

Как снять генератор на lada priora? 3 возможных способа

Как снять генератор на Ладе без кондиционера

Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

  • Снимите клемму на минус с аккумулятора.
  • Снимите защиту с двигателя.
  • У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
  • Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
  • Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
  • Снимите ремень, а затем и весь генератор.

Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену.

О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

Как натянуть ремень и проверить его натяжку

Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.

  • Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
  • Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
  • Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.

На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей. Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.

Сам же генератор на замену по цене начинается от 5 тысяч рулей. Стоимость только работ по снятию-установке в среднем составит 1000 рублей для простых моделей.

Ремонт генератора Приора,

Особенности снятия генератора на Приоре с кондиционером Halla и двумя спаренными вентиляторами охлаждения

Если на Приоре установлен кондиционер Halla, тогда следует воспользоваться другим проверенным способом. Отличие конструкции от Приоры с кондиционером Panasonic  в том, что здесь используется два спаренных вентилятора охлаждения, а значит, вытащить компрессор аналогичным способом, как описано выше, невозможно (либо нужно демонтировать вентиляторы). Рассмотрим инструкцию по снятию генератора для Приоры с кондиционером Halla.

Продолжим с того места, когда нужно выкрутить крепежные элементы компрессора Halla. Если в случае с компрессорами Panasonic их достаточно лишь ослабить, то с Halla их следует выкрутить полностью. Далее по инструкции:

  1. На компрессоре кондиционера Halla крепежные элементы имеют аналогичное расположение с устройствами Panasonic. Отличие лишь заключается в их количестве (их всего три), а также форме самого компрессора. Как показано на фото ниже, отсоединять трубки от устройства не нужно. Герметизация системы сохраняется. При этом компрессор кондиционера Halla необходимо вывесить, чтобы снять генератор.
    Компрессор кондиционера Halla Приора снятие
  2. При этом крайне важно не забыть (если будет вывешиваться компрессор) отсоединить штекер, который показан на фото ниже.
    Разъем компрессора кондиционера halla Приора
  3. Теперь можно свесить устройство, как показано ниже на фото.
    Вывесить компрессор halla на Приоре для снятия генератора
  4. Так как крепления генератора уже выкручены, остается демонтировать кронштейн. Если кронштейн не снять, то генератор опустить и демонтировать через нижнюю часть не получится. Ниже показаны болты крепления кронштейна, которые нужно выкрутить.

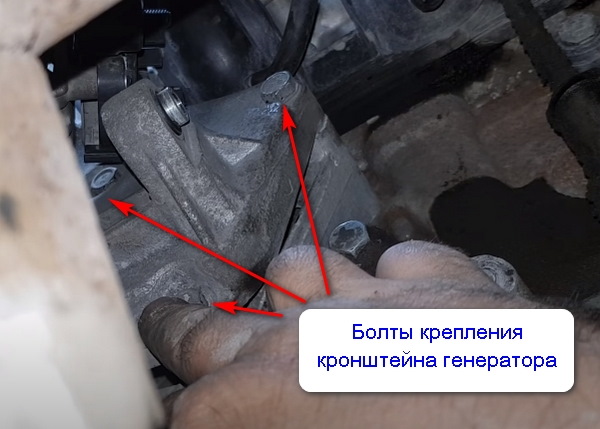

    Болты крепления кронштейна генератора Приора
  5. Вытаскиваем кронштейн генератора.
    Снятие кронштейна генератора Приора
  6. Теперь можно извлечь сам генератор, как на фото ниже.

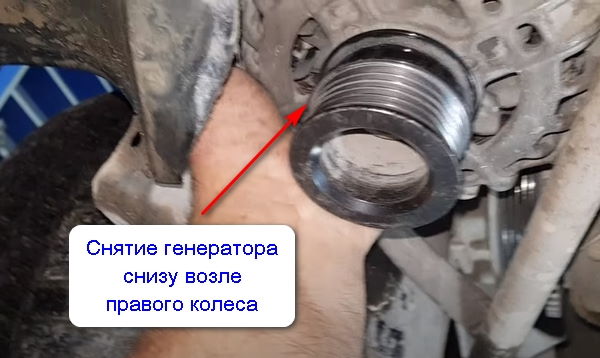

Снятие генератора Приора с кондиционером Halla

На этом процесс демонтажа генератора с Приоры завершен.

Снятый генератор Приоры с кронштейном

Ниже полезное видео, как произвести снятие без особых усилий.

В завершении стоит подвести итог, и отметить, что процесс снятия и замены генератора на Приоре не трудный, но достаточно трудоемкий. Однако все зависит от модификации автомобиля, а также выбираемой методики. В любом случае, выше описаны подробнейшие инструкции, а также добавлены самые лучшие видео ролики из Ютуб, где без лишних слов описан процесс выполнения демонтажных работ.

Как снять генератор на Приоре с кондиционером через фару

На Приорах, где установлен кондиционер, процесс демонтажа генератора также усложняется тем, что его снятию мешают трубки системы климата. Однако демонтаж выполнить вполне реально, и, причем для этого существуют разные способы. Самым трудоемким вариантом является снятие генератора через фару. Как это сделать правильно, подробно рассмотрим далее.

  1. Обесточиваем автомобиль, скинув «минусовую» клемму от АКБ.
  2. Далее необходимо снять правую фару, а также демонтировать адсорбер. Как это сделать правильно, подробно описано в этой инструкции (для 8-ми и 16-ти клапанных моделей).
  3. После того, как фара и адсорбер демонтированы, продолжаем дальнейшее описание процесса снятия генератора на Приоре с кондиционером. Ключом на «10» откручиваем болт крепления трубок кондиционера (показано на фото).
    Крепление трубок кондиционера Приора
  4. Поднять трубки наружу.
    Поднять трубки кондиционера Приора
  5. Выкрутить болт крепления трубок кондиционера рядом с правой опорой двигателя.
    Кронштейн трубок кондиционера Приора
  6. Снимаем ремень со шкива генератора, открутив болт ролика натяжителя ключом на «17».
    Выкрутить болт крепления шкива натяжителя ремня генератора Приора
  7. Отключаем от генератора провода. Сделать это удобнее всего снизу, поэтому снимаем защиту (если она еще не демонтирована). Получив доступ к задней крышке генератора, отключаем первый разъем «L», извлекая штекер. Для его отключения, нужно нажать на соответствующий выступ (фиксатор или флажок).

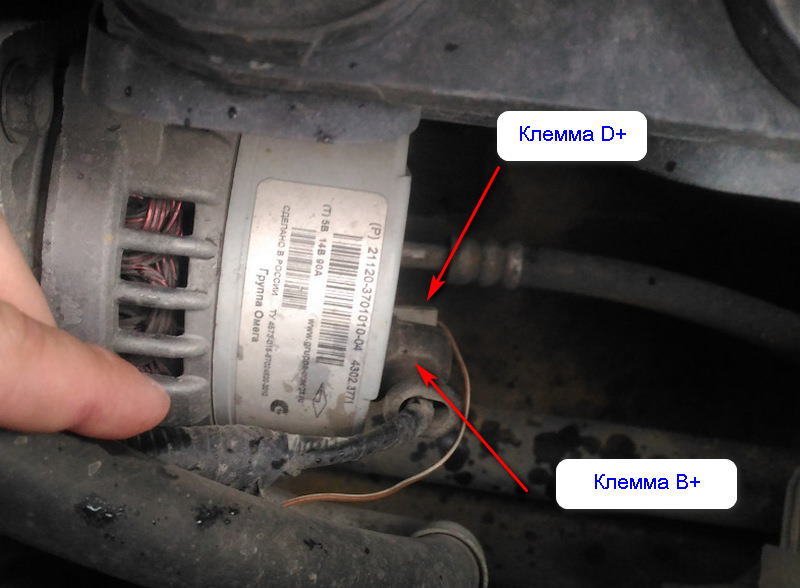

    Электрические контакты генератора Приора
  8. Далее отводим в сторону защитный чехол с другого контакта «B+» генератора, и вывинчиваем гайку ключом на «13».
    Отсоединение контактов от генератора Приоры
  9. При помощи двух ключей на «13», необходимо выкрутить верхнее крепление генератора, и вытащить болт. В инструкции от «Авто-ВАЗ» указано, что первым нужно выкрутить нижнее крепление, но в действительности нет никакой разницы.
    Снятие верхнего крепления генератора Приоры

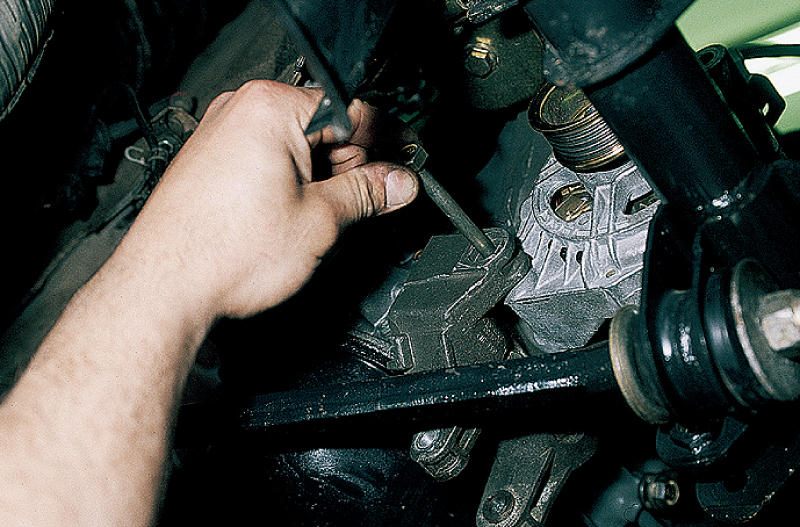

  10. После этого выкручиваем нижнее крепление генератора, используя ключи на «13» (гайка) и «17» (шляпка болта). Вытаскиваем болт.
    Снятие болта нижнего крепления генератора Приора

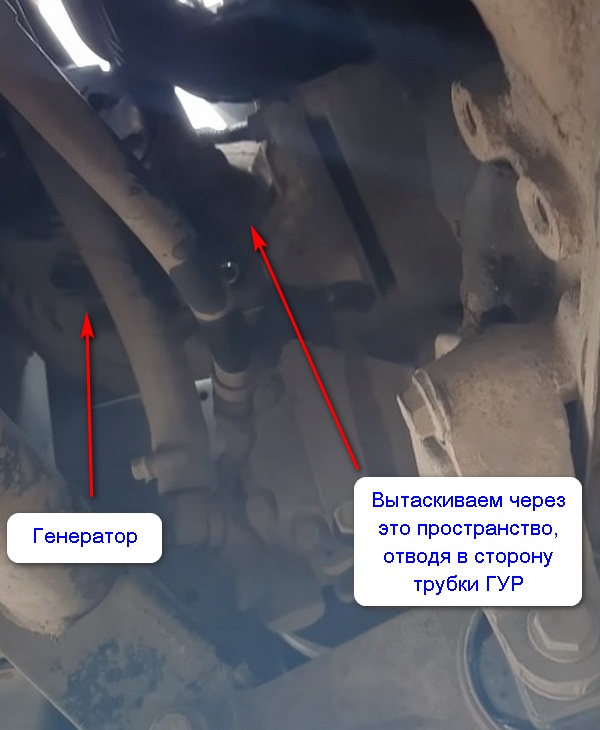

  11. Снимаем генератор через освободившееся отверстие фары.
    Как вытащить генератор с Приоры
  12. Аналогичным способом происходит его установка обратно.

Как уже отмечалось выше, снятие генератора на Приоре через фару — это один из самых трудоемких процессов, так как нужно снимать много деталей. Однако существуют и другие варианты демонтажа агрегата. Рассмотрим другие методики.

Как снять генератор через компрессор

Если по какой-либо причине первый способ не подходит для реализации, можно попробовать подлезть к генератору снизу, через компрессор. Однако большинство автолюбителей сходятся на мнении, что такой способ сложнее и муторнее.

Вначале снимаются клеммы с аккумулятора.

Далее отрезаются муфты натяжителя форсунок, сами форсунки убираются чуть в сторону от стороны генератора.

Как снять генератор через компрессор на Приоре

Затем снимается гайка, удерживающая кронштейн генератора. Также снимается ремень, ослабляются трубы кондиционера. Если в дальнейшем будет еще что-то мешать, это также нужно будет ослабить или вытащить. Наша цель — выкрутить верхний болт генератора. Проблема лишь в том, что места (если фара не отсутствует) для этого действа очень мало, и придется раскручивать и разбирать не меньше деталей, чем при первом способе.

Теперь необходимо спуститься под автомобиль. Снять защиту картера, если имеется.

Далее необходимо снять компрессор. Он держится на трех болтах. И если два нижних снять довольно легко, то верхний находится в довольно труднодоступном месте, и без специальных инструментов (например, очень поможет гибкий ключ-удлинитель) к нему будет нелегко подобраться. После всех операций нужно также снять штекер ,идущий от компрессора.

Как снять генератор через компрессор на Приоре

Расположения болтов, удерживающих компрессор кондиционера на Приоре

Когда болты будут вынуты, а штекер снят, компрессор полностью освободится, и его понадобится отодвинуть влево, чтобы освободить доступ к генератору.

Как снять генератор через компрессор на Приоре

Перед нами откроется нижний болт генератора (на 17), до которого в первом способе было сложно дотянуться и приходилось бы действовать на ощупь. Тут же он хорошо виден и, в целом, его будет несложно снять. Главное придерживать гайку, чтобы она не прокручивалась.

Как снять генератор через компрессор на Приоре

Далее потребуется снять кронштейн генератора, который удерживается на трех болтах. Их расположение также не очень удобно, и гибкий длинный ключ снова пригодится. После этого кронштейн снимается.

Как снять генератор через компрессор на Приоре

Болты, которые необходимо выкрутить для снятия кронштейна генератора

Остается лишь вынуть генератор через днище. При этом нужно не забыть вынуть штекеры из него. Вынуть генератор тоже будет не очень легко, так как многие детали в днище будут этому препятствовать, но в целом задача вполне выполнима.

Как снять генератор через компрессор на Приоре

Более подробно в видео:

Как на Приоре снять генератор без кондиционера с ГУР: подробная инструкция с фото и видео

Без долгих рассуждений сразу же переходим к делу. Для удобства выполнения работ автомобиль рекомендуется установить на смотровую яму при ее наличии. Однако это является не обязательным условием, так как достать до крепления генератора можно снизу и без ямы. Начинать работы с демонтажа следует обязательно с предварительного снятия или отсоединения клеммы «минус» от АКБ. Это убережет автомобиль от замыкания проводки.

На Приоре без кондиционера с ГУР процесс демонтажа генератора выполняется в следующей последовательности:

  1. Первым делом при помощи ключа на «17», необходимо ослабить болт крепления ролика натяжителя. Извлекать болт вместе с роликом нет необходимости, если не планируется их замена. Скинуть со шкива и отвести в сторону ремень генератора.
    Болт крепления натяжителя ремня генератора Приора
  2. Используя ключ на «13», выкрутить гайку верхнего крепления генератора. При необходимости удерживать болт ключом на «13» с другой стороны. После вывинчивания гайки, извлечь болт верхнего крепления генератора. На фото показано уже в снятом виде.
    Выкрутить верхний болт крепления генератора Приоры
  3. Теперь переходим к вывинчиванию нижнего крепления генератора. Для этого предварительно снимаем защиту двигателя (если она есть, а если нет, то лучше ее все-таки после завершения работ установить). Перемещаемся вниз, и вывинчиваем гайку ключом на «13» нижнего крепления генератора. После этого вытаскиваем болт, что сделать на Приорах с ГУРом невозможно. Он обязательно упрется в кронштейн подушки двигателя.
    Нижний болт крепления на Приоре без кондиционера
  4. И здесь начинается самое интересное. Дальнейшие действия вводят всех, кто занимается демонтажем, в ступор. Чтобы вытащить болт, необходимо извлечь распорную втулку со стороны расположения гайки, как указывается в инструкции производителем.
    Втулка кронштейна генератора Приора
  5. Однако на практике так не получается, и после извлечения втулки, болт все равно не удастся вытащить. Именно поэтому существуют уже проверенные методики, как правильно поступить в таком случае, чтобы снять этот болт. Первый способ можно назвать антивандальным. Для его реализации нужно под двигатель установить домкрат, и поддомкратить его.
    Зафиксировать двигатель Приора домкратом
  6. Далее в подкапотном пространстве находим заднюю опору двигателя (она же гитара) и ключом на «15» ослабляем крепление №1 на фото ниже. Открутив гайку болта №2 (также ключом на «15»), вытаскиваем его (не обращаем внимание на трубку кондиционера, эта инструкция именно для Приоры без кондиционера). Задняя опора двигателя Приоры
  7. Аналогично проделываем процедуру с передней опорой двигателя. Вывинчиваем гайку ключом на «15», и вытаскиваем болт. В этом момент двигатель должен быть зафиксирован домкратом, чтобы он не свалился вниз.
    Передняя опора двигателя Приоры
  8. Выкрутить ключом на «17» гайку крепления правой опоры. Снимать правую подушку не нужно, если не планируется ее замена. Если же нужно ее заменить, то она крепится двумя болтами с головкой под ключ Torx-E10.
    Правая опора двигателя Приоры
  9. Далее медленно и аккуратно поддомкрачиваем двигатель до того момента, пока шкив насоса ГУР не упрется в кронштейн правой подушки.
    Как снять генератор на Приоре с ГУР без необходимости деформации нижнего крепления
  10. Теперь можно извлечь нижний болт крепления генератора. После этого извлекается агрегат. Как это лучше сделать, рассмотрим чуть позже. Пока что второй вариант, как можно снять нижний болт крепления генератора на Приоре. Этот способ в отличие от первого называется вандальный. Для его реализации понадобится пилка по металлу (не ножовка, а только полотно).
  11. При помощи полотна осуществляется распиливание ножки болта. Пилить полностью не нужно, а до того момента, пока он согнется, чтобы извлечь из посадочного места. Если распилите болт полностью, то возникнет новая проблема. Его оставшуюся часть будет достать проблематично.
    Распиливание нижнего болта крепления генератора Приора с ГУР
  12. Извлекаем болт из посадочного места после его изгиба, и теперь остается только отсоединить провода от генератора, и приступать к его демонтажу.
    Деформированный нижний болт крепления генератора Приоры
  13. При этом важно приобрести новый болт на замену деформированного изделия. Оригинальная деталь имеет номер 21100-3701376-00 и типоразмеры М8×110. Обратно  болт  устанавливается  с другой стороны, чтобы в следующий раз не пришлось мучиться с его извлечением.
    Оригинальный артикул нижнего болта крепления генератора Приоры с ГУР
  14. Отсоединяем колодку провода «D+» от устройства. После этого отводим в сторону резиновый защитный чехол, и ключом на «10» вывинчиваем гайку контакта «B+». Клемма «минус» на АКБ должна быть отключена (перепроверяем еще раз).
    Обозначение клемм на генераторе Приоры
  15. Теперь извлекаем генератор. Если двигатель не поддомкрачивался, то лучше извлечение устройства выполнять снизу в промежутке между мотором и радиатором.
    Как снимать генератор на Приоре
  16. Если мотор поддомкрачивался, то генератор можно извлечь из подкапотного пространства.
    Как извлечь генератор на Приоре

Дальнейшие действия со снятым генератором зависят от типа его неисправности. После ремонта или в случае его замены, установка осуществляется в обратной последовательности.

Ниже предлагаются видео материалы, где показано, как снять генератор на Приоре с ГУР без кондиционера путем поднятия двигателя.

И также видео инструкция, где подробно указано, как отпилить нижний болт крепления генератора на Приоре с ГУР (без кондиционера), и извлечь устройство снизу.

Еще один способ снятие генератора на Приоре описан в видео материале ниже.

Советы и рекомендации

Генераторы и щетки бывают четырех видов, в зависимости от года выпуска Лады Приоры. Обычно снятие кондиционера требуется в автомобилях со 127-м двигателем. Трубки кондиционера в данном случае располагаются внизу под радиатором. Эти трубки полностью закрывают промежуток между радиатором и блоком. Поэтому, не снимая компрессор, выполнить демонтаж будет довольно проблематично. Сначала приходится отключать от кронштейнов помпу кондиционера.

Также непросто вытащить болт, который прикручивается к генератору снизу. Болт можно выкрутить, если он находится с противоположной мотору стороны. В противном случае болтик будет находиться рядом с подушкой двигателя, и придется срезать его дисковой пилой. Эта операция займет лишние 10 минут. Новое крепление лучше расположить головкой в нужную сторону, чтобы больше не возникало проблем при выкручивании.

Если компрессор уже откручен, его можно не прикреплять. Он будет цепляться за окружающие элементы. При прикручивании кондиционера на старое место необходимо сначала поставить все болты, и только после этого прикручивать их. Также желательно после сборки завести двигатель и проверить, как работает генератор. Только затем можно прикрутить днище.

Вывод

На автомобилях Лада Приора с кондиционером можно снять генератор без помощи мастеров. При этом необязательно демонтировать фары или использовать другие хитрости. Есть некоторые различия в машинах разного года выпуска, но в большинстве случаев можно обойтись даже без снятия кондиционера. Если четко следовать инструкции, операция займет не более часа.

Помогла статья? Оцените её
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд
Загрузка...
