Генератор КамАЗ-5320: особенности

Особенности электрооборудования

Электрооборудование грузовика представляет собой автономную однопроводную систему, которая соединяет системы пуска, сигнализации, освещения, кондиционирования и отопления. Источником электроэнергии являются аккумуляторные батареи, последовательно соединенные между собой и с генератором по схеме.

Питание электрооборудования

При заглушенном двигателе питание потребителей осуществляется от аккумуляторов. Они включены в схему при помощи выключателя массы. Выключение массы осуществляется дистанционно. После запуска силового агрегата питание оборудования и заряд аккумуляторов осуществляет генератор постоянного тока.

Генератор включен в цепь параллельно аккумуляторам, и имеет обмотку возбуждения. Для стабилизации напряжения при разных оборотах силового агрегата в систему входит реле регулятор.

Другие особенности электрической схемы

На схеме цветной электропроводки КамАЗ-5320 расположены:

  • два аккумулятора марки 6СТ-190ТР;
  • дистанционный выключатель типа ВК-860;
  • кнопка выключателя внутри салона;
  • выключатель дистанционный «Термостарт»;
  • реле, которое отвечает за отключение проводов включения устройства;
  • приспособление, которое вырабатывает энергию: Г-272;
  • устройство, с помощью которого регулируется напряжение;
  • предохранитель плавкий;
  • выключатель стартера и устройств;
  • контактор;
  • специальный амперметр.

Основной чертой схемы электрооборудования КамАЗ-5320 является присутствие дополнительного устройства, с помощью которого осуществляется подъем платформы на транспортном средстве. Схема содержит следующие компоненты:

  • два электромагнитных клапана подъема и спуска платформы;
  • электромагнитный клапан распределения гидросистемы;
  • электромагнитное устройство приспособления отбора мощности;
  • переключатель КОМ;
  • кнопка распределения гидросистемы.

Техническое описание генератора на КамАЗе-5320

На автомобилях КамАЗ установлен трехфазный синхронный генератор переменно­го тока Г272 с независимым электромагнит­ным возбуждением и встроенным в крышку со стороны контактных колец кремниевым выпрямительным блоком.

Генератор смонтирован в верхней передней части двигателя и двумя лапами крепится к кронштейну, а третьей лапой — к натяжной планке. Генератор приво­дится во вращение двумя клиновыми ремнями. Передаточное отношение шкивов 2,41.

Генератор: 1—шкив; 2—вентилятор; 3—крышка со стороны привода; 4—статор; 5—ротор; б—вал ротора; 7—блок выпрямительный; 8—крышка со стороны контактных колец; 9—кольцо контактное; 10—крышка подшипника; 11—щеткодержатель

С 1980 г на автомобилях КамАЗ всех моделей устанавливается генераторная установка Г273А*, состоящая из трехфазного синхронного генератора с прямо­точной вентиляцией и встроенных в генера­тор выпрямительного блока и интегрального регулятора напряжения.

( * С 1 июля 1985 г. устанавливается генератор Г273В, имеющий дополнительно штекерный вывод с фазы генератора. В остальном конструкция идентична с Г273А.)

Встроенный в щеткодержатель генератора малогабаритный регулятор напряжения Я120М представляет собой схему в интеграль­ном исполнении, ремонту не подлежит.

Генераторная установка Г273А: а—устройство генераторной установки; б—вид сзади на регулятор напряжения; в—электрическая схема; 1—подпиточное сопротивление; 2—регулятор напряжения Я120М; 3—переключатель посезонной регулировки; 4—сопротивление посезонной регулировки

Ниже приводится техническая характе­ристика генератора:

Тип генератора Г272 Г273А, Г273В
Номинальное напряжение, В 28
Частота вращения (при температуре 25± 10 °С, напряжении 28 В и независимом возбуждении), об/мин, при токе нагрузки, не более:
10 А 1500 1550
20 А 2000 2100
Максимальная сила тока отдачи, А 30 28
Сила тока возбуждения, А, не более 1,72 3,4
Сила давления щеточных пружин (при сжатии пружины до 17,5 мм), гс 190—250
Обмотка статора
Марка провода ПЭВ-2 или ПЭТВ
Число фаз обмотки 3
» катушек в каждой фазе 6
» витков в катушке 20
Фазное сопротивление при температуре +20 °С, Ом 0,34…0,36
Обмотка ротора
Марка провода ПЭВ-2 или ПЭТВ
Число витков 1200
Сопротивление обмотки при температуре + 20 °С, Ом 16,0—17,0
Выпрямительный блок
Тип БПВ24-45
Максимальное обратное напряжение, В 150
Сила максимального выпрямленного токи, А 45
Падение напряжения, В, не более 0,7
Сила тока, при которой измеряется падение
напряжения, А
10

Предупреждения!

1. Перед снятием генератора с двигателя и его установкой отключите аккумуляторные батареи, так как клемма «+» генератора находится под напряжением.

2. Во избежание отказа выпрямительного блока и регулятора напряжения:

— не пускайте двигатель при отключенном плюсовом проводе генератора;

— не отключайте при работающем двигателе аккумуляторные батареи;

— не приводите во вращение генератор без подсоединения регулятора напряжения (для генератора Г272);

— не заряжайте аккумуляторные батареи от внешнего источника без предварительного отключения их от бортовой сети автомобиля;

— не проверяйте работоспособность генера­тора замыканием плюсовых выводов на корпус автомобиля. Проверять генератор можно толь­ко с помощью вольтметра и амперметра;

— не проверяйте генераторную установку путем замыкания клемм « + », «В», «О» перемычками на массу и между собой (для Г273А);

— не соединяйте клемму «Щ» щеткодержа­теля, доступ к которой открыт через окно в кожухе щеткодержателя, с клеммами «+» генератора и «В» щеткодержателя. Это ведет к выходу из строя регулятора (для Г273А);

— не проверяйте цепи зарядного тока мегомметром или лампой, питаемой напря­жением более 36 В. Если такая проверка необходима, то предварительно отсоедините провода от генераторной установки;

— не проверяйте выпрямительный блок от источника постоянного тока напряжением бо­лее 24 В, от источника переменного тока, а также без контрольной лампы, включенной последовательно с выпрямительным блоком.

3. Прочность изоляции статора (повышен­ным напряжением) проверяйте только на стенде и обязательно с отсоединением от выпрямителя выводами фазных обмоток.

4. При мойке двигателя защищайте гене­раторную установку от попадания воды.

Техническое обслуживание генератора

При ТО-2:

— очистите от пыли и грязи наруж­ные поверхности;

— проверьте и при необходимости отрегулируйте натяжение приводных ремней генератора. При нормальном натяжении ремней стрела прогиба должна быть в пределах 15—22 мм при нажатии на середину наиболь­шей ветви с усилием 4 кгс. Натяже­ние ремней рекомендуется прове­рять пружинным динамометром. По­вышенное натяжение ремня приво­дит к увеличению нагрузки на под­шипники генератора и преждевре­менному отказу их в работе.

При СТО (осенью), сняв генера­тор с двигателя, проверьте состоя­ние щеточного узла, продуйте сжа­тым воздухом выпрямительный блок, проверьте надежность крепления шкива на валу генератора, при ос­лаблении подтяните.

Для проверки состояния щеточно­коллекторного узла отверните два болта крепления щеткодержателя в крышке, снимите щеткодержатель и убедитесь, что щетки свободно пере­мещаются в направляющих. Если щетка заедает в щеткодержателе, протрите ее и стенки направляюще­го отверстия ветошью, смоченной бензином. Снимите щетки, осмотри­те и замерьте их высоту. Высота щетки должна быть не менее 7 мм для Г272 и 8 мм для Г273А. При не­обходимости щетки замените. Раскомплектация щеток не допускается.

Причиной повышенного износа щеток может быть неудовлетвори­тельное состояние или загрязнение поверхности контактных колец, а также чрезмерно большое усилие щеточных пружин.

Через отверстие в крышке, в кото­ром находится щеткодержатель, хо­рошо видны контактные кольца. Осмотрите состояние контактных ко­лец и при необходимости протрите ветошью, смоченной бензином. Если после этого будут обнаружены при­гары или загрязнения, то зачистите кольца полоской стеклянной шкурки С100, прижимая ее к кольцам через отверстие в крышке для щеткодер­жателя и проворачивая ротор гене­ратора.

Проточите контактные кольца в случае, если не удаляются пригары, кольца имеют неровную поверхность или их износ превышает 0,5 мм по диаметру. Минимально допустимый диаметр проточки контактных колец 29,3 мм.

Перед снятием крышки со сторо­ны контактных колец снимите щет­ки вместе со щеткодержателем во избежание поломок щеток.

Посезонная регулировка напряже­ния генератора Г273А проводится следующим образом:

— если наружная температура уста­новилась устойчиво на уровне 0 °С и выше, ППР (переключатель посе­зонной регулировки) должен нахо­диться в положении «Л» («лето») — левое крайнее положение контактно­го винта ППР (винт отвернут);

— если наружная температура уста­новилась устойчиво на уровне 0 °С и ниже, ППР должен находиться в положении «3» («зима»)—правое крайнее положение винта ППР (винт завернут).

Уровень регулируемого напряже­ния генератора в положении ППР «лето» при токе нагрузки 20 А, ча­стоте вращения 3500±200 об/мин, температуре окружающей среды 25±10°С и включенной аккумуля­торной батарее должен находиться в пределах 27—28 В, а в положении ППР «зима»— на 1,5—3 В выше.

Устройства подвода и отвода

Сообщение генератора и машины происходит посредством сети. Наружная часть устройства снабжена подводящими и отводящими соединениями, маркировка которых гласит:

  • «+» — место соединения с плюсовой клеммой;
  • «-» — место соединения с минусовой клеммой, или корпусом машины;
  • «В» / «Ш» — место соединения с механизмом запуска, и другими приборами;
  • «W» / «~» — соединение для включения тахометра (43101) и разъединителя, блокирующего пускатель;
  • «+D» / «Д» — подключение лампы контроля работоспособности.

Надо, чтобы схема подключения генератора КамАЗ 5511 и др., соблюдалась, иначе, возможна поломка.

Устройство Камаза-5320

Транспорт построен по всем канонам 60-70х годов прошлого столетия. Двигатель размещён под кабиной, которая откидывается в случае необходимости. Кабина Камаз-5320 рассчитана на трёх человек. Силовой агрегат состоит из мотора, сцепления и трансмиссии, которые крепятся к специальным опорам.

Принцип работы и схема переключения КПП Камаз

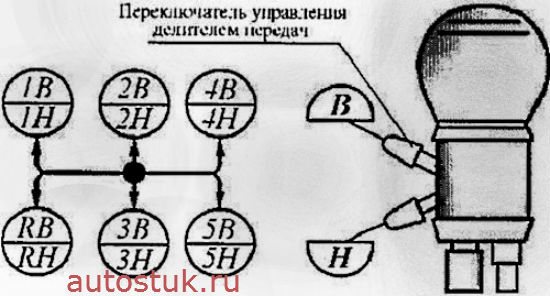

В этот автомобиль устанавливается 5-ти ступенчатая коробка передач. Способ переключения не стандартный, по сравнению коробками легковых авто.


В — верхняя передача, на языке водителей — повышенная. Н — нижняя передача, на языке водителей — пониженная.

Экономичный режим управления:

Условия трассы Что следует делать
В случае разгона по ровной горизонтальной трассе. Нужно следить, чтобы частота вращения коленвала не превышала 2300 оборотов в минуту в отношении промежуточных скоростей. При последующих переключениях скоростей частоты должны падать до 2000 оборотов в минуту.
При быстром движении по скоростной магистрали. Следует активировать повышенную передачу. При этом вал КПП не должен иметь частоту вращения более 2200 об/мин.
В случае плохих дорожных условий или подъема вверх. Частота вращения должна соответствовать номинальному значению, а в результате переключений — снижаться до 2000 об/мин.
При разгоне автомобиля под уклоном вниз по хорошему дорожному покрытию. Нужно следить, чтобы частота, с которой вращается вал, не превышала 2000 об/мин.

Делитель коробки

Высокие и низкие режимы эксплуатации, особенность коробок КамАЗ. Такая специфика вызвана желанием снизить нагрузку на силовую установку. Характерно, что не имеет значение, загружена машина, или нет. Делитель, это редуктор, основанный на принципе механики и увеличивающий передаточные отношения. Работа механизма запускается при помощи переключателя на кулисе.

Конструкция включает:

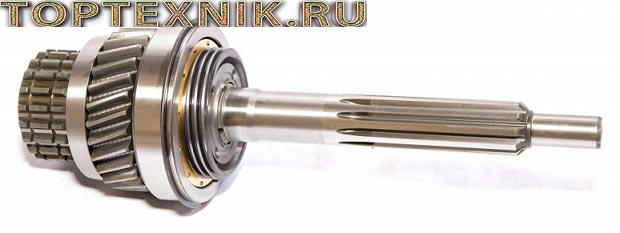

Первичный вал делителя коробки КамАЗ-15:

Первичный вал делителя коробки

  1. Управляющий устройством вентиль. Деталь крепится к основе переключателя, использует режимы прямой и пониженной скорости.
  2. Клапан, поддерживающий постоянство напора на выходе. Отбирает сжатый воздух, сбрасывает напор в системе при превышении установленных показателей. Передаёт воздух на управляющий вентиль и на клапан делительного устройства из воздушного узла. Благодаря манипуляциям, в управляющей двигателем системе одновременно два контура.
  3. Клапан включения делителя. Подаёт воздушный напор на устройство при отключении муфты. Это запускает и отключает низкую передачу, параллельно переключению скоростей в трансмиссии.
  4. Делительный механизм. В состав входит поршень, помещенный внутрь цилиндра. Рычаг поршня соединён со штоком, закреплённым на валике вилки узла. При попадании воздушного напора, поршень смещается, это изменяет рабочий режим коробки.
  5. Патрубок распределения воздуха подаёт напор воздуха в цилиндр узла.

Уход за коробкой КамАЗ

Устройство нуждается в регулировке и настройке, иначе таких сбоев, как затруднительное переключение, выбивание передач — не избежать. К важным манипуляциям относят: настройка механизма переключения, настройка люфта штока, настройка промежутка в клапане включения делителя и др.

Проверка уровня масла в картере кпп

Частью ухода считается смена смазки. Процедура проводится раз в год, пробег не превышает 90000км. При работе машины в тяжёлых условиях, смазку сливают каждые 45000км. или 1000 часов работы (в зависимости от установленного регламента и модификации коробки).

Проверка жидкости в трансмиссии 14-й и 15-й серии проводится с помощью меток на крышке горловины. В 16-й серии и ZF для проверки используют контрольное отверстие.

К частым поломкам относят: затруднительное включение, износ деталей, неисправность задней передачи, самопроизвольное выключение и др. Проблемы решаются, регулировкой механизма, в случае серьёзных вопросов, обращаются к специалисту.

Какие улучшения были созданы на старой 5 ступенчатой коробке:

  1. Синхронизаторы стали более усиленными.
  2. В конструкцию внесли новое крепление шестеренок.
  3. Во избежание вылета 4-й и 5-й скоростей, что бывает с обычными камазовскими коробками, в систему внесено 4 градуса для утонения зубьев.
  4. Шлицы в КПП также стали более усиленными.
  5. Схема управления доработана.
  6. Шлицевое крепление удалено.
  7. Высота зубьев увеличена.

Делитель принимает нагрузку от пневмосистемы и управляется ею. В новых камазах конструкция сложнее, поэтому желательно ремонтировать КПП, делитель в специализированных СТО.

Задний ход

Чтобы включить задний ход на грузовике, надо поставить переключатель в нижнее левое положение. Включение задней передачи нельзя осуществлять во время движения машины. Чтобы задействовать задний ход, нужно сначала полностью остановить агрегат, потом совершить маневр.

КПП КамАЗ-43118

КамАЗ-43118 оборудуется КПП модели КАМАЗ-154 с делителем, которая имеет аналогичную 152-ой модели схему переключения передач.

Передаточные числа коробки передач:
Номера передач

Разновидности тормозных систем на КамАЗе-5320

Эти огромные грузовики, самосвалы и другие модификации комплектуются системами четырех видов. Здесь можно выделить основную, запасную, а также вспомогательный и стояночный тормоз. Перечисленные узлы при похожей конструкции работают отдельно друг от друга. Это делается для того, чтобы водитель мог остановить громадину в любую погоду, при любых дорожных условиях и даже тогда, когда основной тормоз отказал.

Вспомогательное оборудование системы торможения

Чтобы улучшить тормоза на КамАЗе, машины позднего выпуска оснащаются дополнительным оборудованием, которое отличает средства от агрегатов серии:

  • Устройство повышения давления, одноцилиндровое, выдаёт 380 литров в минуту;
  • Вентиль тормозной двух секционный, управляет главным тормозом посредством ножного рычага;
  • Предохранительный, четырёх контурный регулятор;
  • Механизм, снижающий температуру воздуха, находящегося под давлением;
  • Клапанный ускоритель, уменьшает время реакции заднего тормоза;
  • Клапан пропорционального изменения входной величины (КамАЗ-65115);
  • Переходники соединительные.

Устройство запасного тормоза

В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.

Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.

Техническое обслуживание тормозной системы

Техническое обслуживание тормозной системы КамАЗ-5320 должно производиться в соответствии с регламентом и включать в себя внешний осмотр, проверку состояния креплений, очистку механизмов, узлов и отдельных деталей . Часто во время процедуры выполняют регулировку промежутков между барабаном и колодкой.

Во время осмотра системы тормозов важно уделить внимание следующим моментам:

  • правильность соединения суппорта с фланцами мостов;
  • надежность крепления гаек, которые находятся на кронштейнах зажимных конструкций;
  • расположение тормозных накладок;
  • вращение разжимного вала.

В случае расположения накладок на расстояниях от головок менее, чем на 0,5 мм, необходимо произвести их замену. При эксплуатационном процессе важно обеспечить отсутствие взаимодействия их с масляной жидкостью, так как в этом случае свойства компонентов будут утрачены. Восстановление обычными промывками здесь не поможет.

Вал разжимного кулачка должен свободно крутиться внутри кронштейна. При наличии заедания необходимо произвести очистку опорных поверхностей и смазать тонким слоем консистентной смазки.

Вспомогательный блок системы тормозов КамАЗ-5320 тоже нуждается в своевременном проведении технического обслуживания. В процессе осуществляется проверка заслонок и креплений. В случае затрудненного вращения заслонки необходимо снять корпус, очистить и промыть керосином. После последующего обдува сжатым воздухом все детали возвращаются на свои места.

Если уровень тормозной жидкости не соответствует норме, то возникают разные неполадки: начинают заедать детали, появляется сторонний дополнительный шум, увеличивается тормозной путь. Эти же факторы говорят об изношенности колодок тормозной системы КамАЗ-5320.

Сцепление КамАЗа-5320

Сцепление КамАЗ-5320 — устройство, которое включает в себя такие элементы, как:

  • ведомый и ведущий диски;
  • втулка;
  • отжимной рычаг;
  • пружина;
  • шланг для муфты;
  • подшипник;
  • упорное кольцо;
  • вал вилки;
  • кожух;
  • накладка фрикционного типа.

Схема сцепления

Особенности:

  1. Транспортное средство оснащено автоматической установкой ведущего диска в положение при отключенном сцеплении, поэтому не требуется регулировка диска в процессе эксплуатации.
  2. Надежная форма кожуха гарантирует фиксацию пружин нажимного типа.
  3. Увеличенный срок службы фрикционной накладки.
  4. Подвесная педаль сцепления, которая не нарушает герметичности кабины водителя.
  5. Металлические втулки, которые расположены в опорах педали, не нуждаются в смазке.

Нужно ли снимать коробку?

Обычно фрикцион ремонтируют, снимая коробку передач. Однако, иногда проблема может застать водителя в совсем неудобных дорожных условиях, когда нет второго человека, без которого снятие КПП нереально, техническая оснащенность данной ситуации также оставляет желать лучшего. Поэтому ремонт проводится без снятия КПП.

Можно использовать самодельное приспособление — кусок проволоки, имеющей загнутый под девяносто градусов конец размером примерно два сантиметра. Толщина проволоки должна составлять 3-4 мм. Данная толщина нивелирует момент сгибания проволоки, дополнительно являясь идеальной для контроля возможно образовавшегося просвета между местом отсоединения диска с контуром лапок. Настройку производят специальной лапкой пневмоусилителя, вставляя ее в отверстие вверху картера. Детали регулируют максимально параллельно площади. Данные действия можно «разложить» по порядку.

  • Сначала откручиваются контргаечные болты.
  • Стопоры, пластины демонтируются.
  • Гайки немного приспускаются примерно на пять оборотов, удобнее делать это трещотками.
  • Если пятак вылез за предел кольца, даже немного, нужно проверить отсутствие снизу федоро, после чего можно «утопить» пятак обратно.
  • Лучше всего сразу заменить пружины. Пружины являются постоянными расходниками ввиду частой их деформации (образование сколов, трещин, ржавчины, налета, мешающего сохранять эластичность материалов).
  • Лапки выставляют максимально параллельно относительно кольца. Далее можно будет проанализировать уровень биения площади диска.
  • Передний подшипник смазывают, регулируют максимально установленной величиной около тридцати миллиметров.

Отладить данным образом можно только двухдисковое сцепление, однодисковые механизмы требуют обязательного снятия коробки переключения передач.

Общая электросхема — КАМАЗ модели 5320

Общая электросхема КАМАЗ

Схема пуска двигателя

Схема пуска двигателя Камаз

Электросхема контрольно-измерительных приборов

Электросхема контрольно-измерительных приборов

Аккумуляторная батарея

Для улучшения эксплуатационных характеристик на автомобиле устанавливаются:

  1. Две емкостные (по 190 А-ч) аккумуляторные батареи серии 6СТ-190ТР последовательно соединенные между собой;
  2. Подключенные параллельно генератору в схему электрооборудования с напряжением в 12 В каждая;
  3. Отрицательный вывод аккумуляторов защищен дистанционным выключателем и присоединен к кузову автомобиля.

Источники питания автомобиля КАМАЗ 5320

На представленной схеме указаны:

  1. Две батареи серии 6СТ-190ТР;
  2. Выключатель дистанционный типа ВК 860;
  3. Внутрисалонная кнопка выключателя;
  4. Дистанционный выключатель Термостарт;
  5. Реле, отвечающее за отключения обмоток возбуждения генератора;
  6. Двенадцатиполюсный генератор Г-272;
  7. Регулятор напряжения;
  8. Плавкий предохранитель;
  9. Ручной выключатель стартера и приборов;
  10. Контактор;
  11. Электронный амперметр.

Как выставить зажигание

Для того чтобы выставить зажигание на КамАЗе, нужно:

  • Поднять кабину и защелкнуть фиксатор опорной стойки.
  • Найти на корпусе кожуха маховика устройство механического типа. Поднять его шток и повернуть на 90°.
  • При помощи ключа (17 мм) открутить 2 болта и снять щиток, защищающий механизм от попадания грязи.
  • Вставить металлический стержень сквозь прорезь кожуха в разъем маховика.
  • Повернуть коленвал слева направо.
  • Проверить положение вала привода топливного насоса.
  • Если шкала поворотной муфты находится в положении вверх, нужно совместить нулевую метку привода с риской на фланце топливного насоса и затянуть болты.
  • Если она находится в нижнем положении, следует поднять стопор и повернуть коленвал 1 раз.

Кабина и салон

Внутри кабины грузовика КамАЗ-5320 размещены три сиденья: одно для водителя, два других — для пассажиров. Наименее комфортабельным из них является среднее, которое не имеет механизмов регулировки. Наилучшие условия созданы для водителя, кресло которого может перемещаться в продольной плоскости вперед и назад по специальным направляющим. Фиксируется сиденье в одной из десяти позиций при помощи стопора.

Кроме того, кресло водителя снабжено газовым амортизатором, обеспечивающим компенсацию колебаний в вертикальной плоскости при поездке по неровной дороге. Механизм подрессоривания рассчитан на вес водителя от 50 до 130 килограммов. Спинка сиденья может занимать одно из пяти фиксированных положений.

Правое пассажирское кресло по своей конструкции схоже с водительским, но не оборудуется механизмом подрессоривания. Имеются откидывающиеся подлокотники.

Салон КамАЗ-5320

Поддержание комфортной температуры в кабине в холодное время года обеспечивается отопительной системой. Нагрев воздуха происходит при его прохождении через радиатор двигателя. При этом часть потока подается «в ноги» водителю и пассажирам, что обеспечивает равномерность последующей тепловой конвекции. Кроме того, два электрических вентилятора обдувают нагретым воздухом внутреннюю поверхность лобового стекла.

Управление работой системы отопления осуществляется водителем при помощи трёх рычажков, расположенных слева от руля, в нижней части приборной доски. Два из них предназначены для изменения положения заслонок воздухораспределителей, а третий подключен к крану отопителя. Кроме того, водитель может по своему усмотрению изменять режим работы электровентиляторов, используя специальный переключатель справа от руля.

Двери кабины снабжены форточками для проветривания и поворотными механизмами для опускания боковых стёкол. В жаркую погоду для вентиляции дополнительно используется специальный люк, размещенный на крыше.

Сама кабина представляет собой цельнометаллическую конструкцию, собранную на сварном каркасе из листовой стали. Она крепится к несущей раме при помощи передних поворотных шарниров. Эти детали позволяют «опрокидывать» кабину для получения доступа к двигателю. Крыша, передняя и задняя стенки, а также навешиваемые двери снабжены шумо- и теплоизоляцией. В задней части кабины имеются опоры на рессорах, смягчающие колебания при поездках по пересеченной местности. Они снабжены замками, предотвращающими самопроизвольное «запрокидывание».

Помогла статья? Оцените её
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд
Загрузка...
