Генератор Форд Фокус 2: какой установлен, замена своими руками

Обзор генератора

На Ford Focus 2 применяется генератор переменного напряжения. Он имеет электромагнитное возбуждение. В конструкции источника питания предусмотрен автоматический регулятор напряжения и выпрямительный блок.

Для охлаждения узла на валу ротора имеется крыльчатка вентилятора. Механическая энергия передается генератору через приводной шкив. Вал установлен на подшипниках, смазка которых заложена на весь срок службы узла.

Особенностью Ford Focus 2 является то, что помимо собственного электронного регулятора, на работу генератора влияет ЭБУ силового агрегата. Модуль повышает выходное напряжение, если окружающая температура стала слишком низкой. Это позволяет более эффективно выполнять заряд АКБ. ЭБУ также отключает источник питания во время запуска мотора, чтобы снизить нагрузку на стартер. Помимо этого модуль увеличивает обороты коленвала на холостом ходу, если на генератор воздействует повышенная электрическая нагрузка.

На Форд Фокус 2 можно встретить источники питания на 120 A, 14 B и на 150 A, 14 В. Тип устанавливаемого генератора зависит от объема силового агрегата.

Артикульный номер и стоимость оригинального генератора Форд Фокус 2 и его аналогов

Фирменный генератор Форд Фокус 2 на 120 A, 14 B идет под артикульными номерами:

• 3M5T10300PC;
• 1477737;
• 1229258;
• 1255712.

Стоимость источника питания на 120 A, 14 B  находится в пределах от 6000 до 17500 за новый узел. Генератор с авторазборок обойдется дешевле. Его цена находится в пределах 8 тыс. рублей. Ознакомится с аналогами родного источника питания можно в таблице, которая представлена ниже.

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора 120 A, 14 B

Родной источник питания на 150 A, 14 В имеет номера по каталогу:

• 3M5T10300YB;
• 3M5T10300YD;
• 1748630

Стоимость генератора на 150 A, 14 В находится в пределах 10000-13700 рублей. За бывший в употреблении узел потребуется отдать от 3700 рублей. Альтернативные варианты родного оригинального источника питания представлены в таблице ниже.

Таблица — Рекомендованные аналоги оригинального генератора 150 A, 14 В

Особенности конструкции генератора Форд Фокус 2

На автомобилях Ford Focus 2 питание бортовой сети при работающем двигателе и подзарядка АКБ осуществляется от трехфазного генератора переменного тока, который установлен на всех модификациях этого авто.

Преобразование переменного тока в постоянный осуществляется выпрямительным блоком, входящим в конструкцию генератора, а стабилизация и поддержание напряжения на нужном уровне выполняется электронным стабилизатором напряжения.

Помимо этого, на работу узла влияет ЭБУ силовой установки. Это позволяет корректировать функционирование генератора при разных условиях.

В действие он приводится коленчатым валом силовой установки посредством ременной передачи, которая также используется для привода иного навесного оборудования (кондиционера). Охлаждение узла выполняется крыльчаткой, установленной на роторе.

Генератор на Форд Фокус 2 считается необслуживаемым благодаря использованию на роторе подшипников закрытого типа, ресурс которых рассчитан на весь период эксплуатации авто.

В действительности же устройство не отличается высокой надежностью и достаточно часто ломается.

Как проверить исправность генератора

В спорных ситуациях, когда однозначно по поведению машины сказать ничего нельзя, водители могут сделать «гаражную» диагностику аккумулятора. Существует несколько способов, каждый из которых имеет свой уровень точности. Для проведения более обширной диагностики водители могут протестировать отдельные компоненты энергосистемы авто, об этом будет рассказано в следующих подпунктах.

Перед проведением любых работ ознакомьтесь с важными правилами:

• никогда не проводите тестов путем короткого замыкания на проверку искры;
• не соединяйте клеммы разных конфигураций между собой, а также не подключайте к массе клеммы «В+» и «30»;
• не запускайте генератор без подключения потребителя.

Рекомендуется работать в диэлектрических перчатках во избежание поражения электричеством, несмотря на невысокие напряжения.

Самый простой способ в гаражных условиях

Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет

Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику. Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар

Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.

С использованием мультиметра

Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.

Тестирование регулятора напряжения

Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:

1. Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
2. Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.

Если напряжение ниже 13 вольт, то деталь придется заменить.

Анализ работоспособности диодного моста

Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.

Проверка тока возбуждения генератора

Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.

Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.

Проверка обмотки

Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.

Неисправности узла

Признаками неисправности являются:

• Повышенная шумность из-под капота (визг, писк);
• Отсутствие подзарядки батареи;
• Нехватка электроэнергии при использовании электрооборудования авто (фары светят слабо, а при их включении сигнальные лампы на приборной доске тускнеют).

При этом, несмотря на то, что генератор подключен к системе самодиагностики, сигнал о неисправности на бортовом компьютере отображается не всегда. В таком случае выявить поломку можно опытным путем.

В каких случаях потребуется снимать

Самая частая причина демонтажа этого компонента – необходимость провести ремонт или заменить его. Предварительно специалисты должны провести диагностику, которая выполняется на специальном стенде. Естественно, для этого приходится доставать генератор из подкапотного пространства. Если электрики обнаружат некорректную работу, то агрегат разбирается, а при необходимости заменяются изношенные детали. Заниматься ремонтом без специальных знаний в электрике мы не рекомендуем, но элементарно демонтировать генератор и отвести его в сервис для проверки может каждый водитель.

Бывают ситуации, когда генератор мешает получить доступ к другой детали в подкапотном пространстве. Тогда появляется задача снять его для продолжения ремонта. Знание и практические навыки того, как выполнить демонтаж пригодятся каждому водителю. Дополнительно вы подробнее узнаете, как устроен этот агрегат и какие элементы необходимо регулярно проверять.

Требуемые инструменты

Для ремонта и замены генератора необходимы инструменты из перечня ниже.

Таблица — Перечень необходимых инструментов для замены генератора

Процесс замены генератора

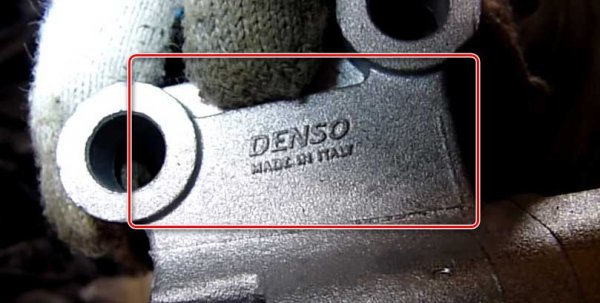

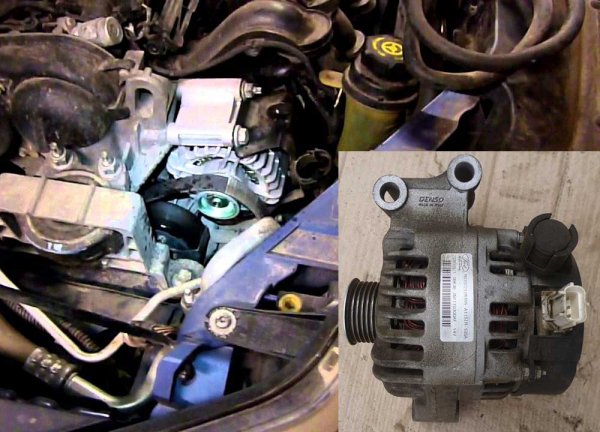

Маркировка генератора Desno.

Демонтаж генератора с Ford Focus II 2.0 может проводиться двумя способами. Первый вариант – самый простой. Он подразумевает снятие изделия снизу, но при этом в обязательном порядке нужна яма или подъёмник. В случае если нет ни одного, ни другого, то в силу вступает более тяжелый способ – демонтаж узла через верх.

Чтобы провести демонтаж генератора с Ford Focus II 2.0 потребуется набор инструментария, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идет гладко), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему двигателя и непосредственно узла электрики силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.

Способ первый: через низ

Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъемник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:

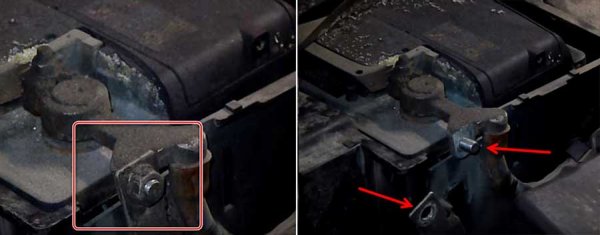

1. Снимаем аккумуляторную клемму-минус.
2. Необходимо отодвинуть самонатяжной ролик.

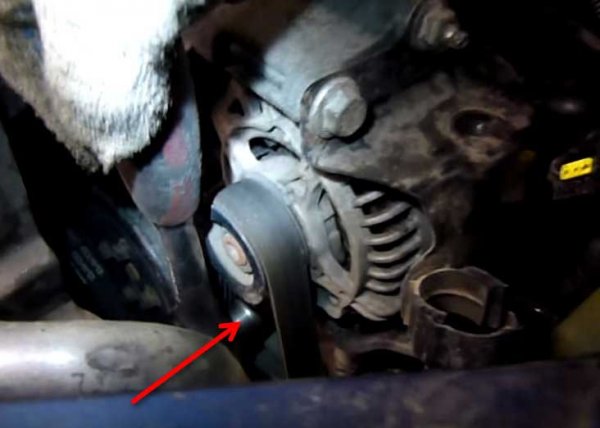

   Снимаем клемму АКБ и находим натяжной ролик.

3. Когда ролик отжатый, можно снять приводной ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки.


   Откручиваем ролик натяжителя.

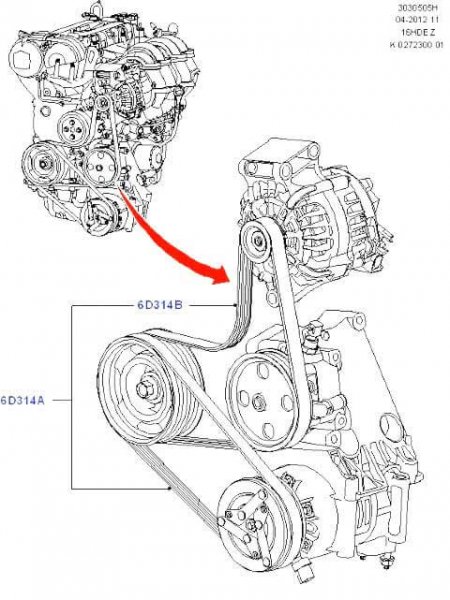

   Снимаем ремень привода генератора.

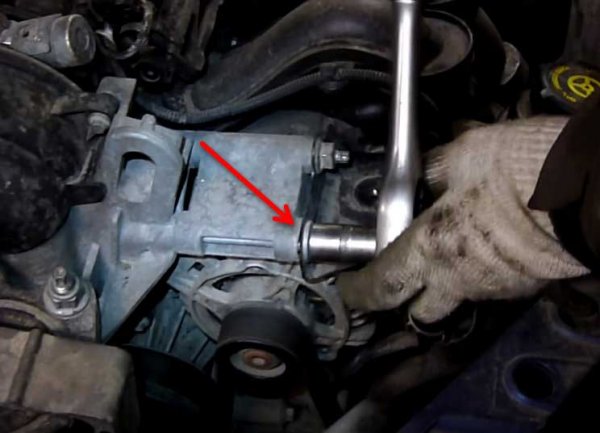

4. Теперь, чтобы добраться до креплений, необходимо залезть под низ транспортного средства и демонтировать защиту двигателя. Зачастую болты крепления защиты – ржавые и рекомендуется предварительно применить ВД.
5. Находим колодку проводов на генераторе.



   Месторасположение генератора снизу.

6. Отсоединяем колодку проводов от генератора. Скорее всего, придется изловчиться, поскольку месторасположения фишек питания неудобное и труднодоступное.


   Находим колодку проводов генератора.


   Демонтаж фишки проводов генератора.

7. Теперь идем в моторный отсек со стороны капота. Здесь находим места крепления генератора и при помощи головки на 10, на крайний случай ключа, откручиваем их.


   Откручиваем крепежные болты генератора.


   Расположение верхних креплений генератора.

8. Снизу проделываем ту же операцию.



   Откручиваем нижнее крепления генератора.

9. Чтобы демонтировать генератор, придется снять вспомогательные узлы. Таким образом, первую откручиваем трубку кондиционера.



   Откручиваем крепление трубки кондиционера.

10. Поворачиваем генератор и демонтируем плюсовой провод.



    Отщелкиваем колодку проводов от генератора.

11. Теперь, аккуратно крутим генератор, и чтобы ничего не повредить вынимаем его через низ.


    Процесс вынимания генератора через низ.

    Демонтированный генератор с автомобиля.

12. Далее можно проводить необходимые манипуляции.

Способ второй: демонтаж через верх

Этот вариант снятия генератора потребует демонтажа дополнительных деталей, которые сможет снять не каждый автомобилист. Поэтому если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:

1. Как и в первом способе, выполняем операции с 1 по 3.
2. Проводим демонтаж правой блок фары, чтобы было, как добраться к креплениям.
3. Теперь стоит найти болт крепления детали и открутить его.



   Обозначение нижнего болта крепления генератора.

4. Лучше всего для выполнения операций использовать трещотку с длинным воротком.



   Применяя длинный вороток, откручиваем крепление генератора.

5. Откручиваем верхние крепления генератора и поворачиваем его.
6. Затем необходимо отсоединить колодку проводов, и плюсовой провода.
7. Вынимаем генератор.

Алгоритм снятия на двигателе 1,6 литра

Для примера рассмотрим технологию снятия узла с Ford Focus 2, оснащенного 1,6-литровой установкой.

Для выполнения работ потребуется:

• Ключи на 8, 10, 12 и 13 (лучше — головки указанных размеров с удлинителями и воротком, оснащенным трещоточным механизмом);
• Плоская отвертка;

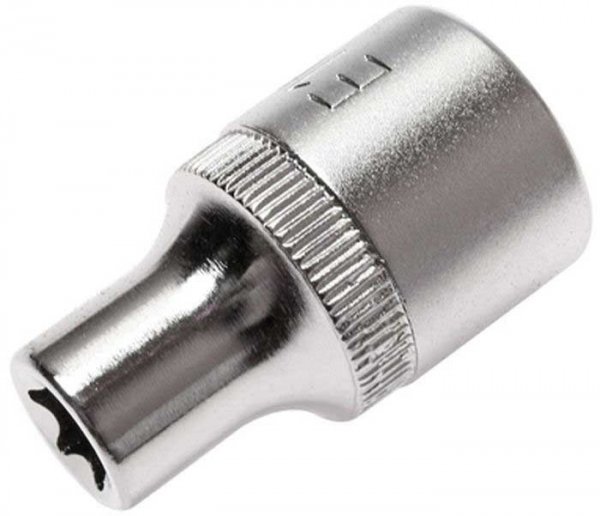

• Бита Torx E10.

Этих инструментов будет достаточно, чтобы выполнить работы. Демонтаж выполняется на холодном двигателе.

Алгоритм работ такой:

• Отсоединяем силовой провод, идущий от аккумулятора на генератор (не путайте с плюсовой клеммой АКБ). Это делается для того, чтобы потом не вводит код магнитолы и не перепрограммировать стеклоподъемники. Многие отсоединяют только минусовой провод, что не совсем правильно;
• Разрезаем ремень привода генератора и навесного оборудования (при снятии он обязательно заменяется на новый);
• Откручиваем гайку крепления бачка гидроусилителя;
• Разъединяем хомут крепления патрубка системы охлаждения к расширительному бачку гидроусилителя и отводим трубку вбок;
• Отводим бачек гидроусилителя в сторону;
• Разъединяем кронштейны фиксации расширительного бачка системы охлаждения (потянув его вверх) и отводим бачок вперед и в левую сторону, чтобы обеспечить пространство для снятия генератора;
• Отсоединяем провод от генератора и снимаем его;

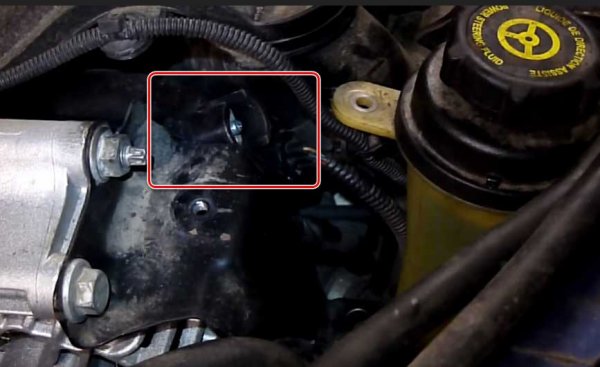

• Отсоединяем от генератора колодку с проводами (нажав на фиксатор плоской отверткой и потянув фишку вверх на себя). Отводим его в сторону;

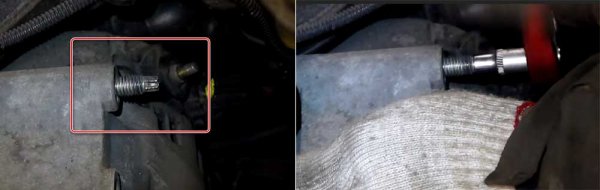

• Устройство крепиться на двух болтах и одной шпильке с гайкой. Первым выкручиваем нижний болт (расположен под шкивом). Используем головку на 15;
• Выкручиваем верхний крепежный болт. Используем тоже головку на 15;
• Выкручиваем верхнюю гайку, расположенную справа от уже выкрученного болта. Используем ту же головку на 15;
• Снимите пластину — кронштейн крепления бачка ГУР;
• Выворачиваем шпильку. Для этого используем головку Torx на 10;
• Извлекаем генератор.

Осмотрите устройство на предмет внешних повреждений. Понюхайте, если пахнет горелым, то скорее всего сгорела проводка.

Установка отремонтированного или нового узла выполняется в такой последовательности:

1. Сначала вкручиваются шпилька и гайка (головка Torx на 10, головка на 15);
2. Одеваем пластику-кронштейн, который держит бачок гидроусилителя;
3. Вставляем и закручиваем нижний болт под шкивом;
4. Наживляем и закручиваем верхний болт (слева от шпильки);
5. Устанавливаем ремень;
6. Подключаем разъем и провод генератора. В последнем случае используем гайку на 10;
7. Ставим бачек охлаждающей жидкости на штатное место;
8. Ставим хомут патрубка;
9. Устанавливаем бочек гидроусилителя;
10. Подключаем силовой провод;
11. Не забываем установить все шланги на свои места;
12. Заводим автомобиль и проверяем работу генератора.

Выбирать новый генератор нужно по VIN коду автомобиля. Оригинальные изделия выпускает фирма итальянская фирма DENSO.

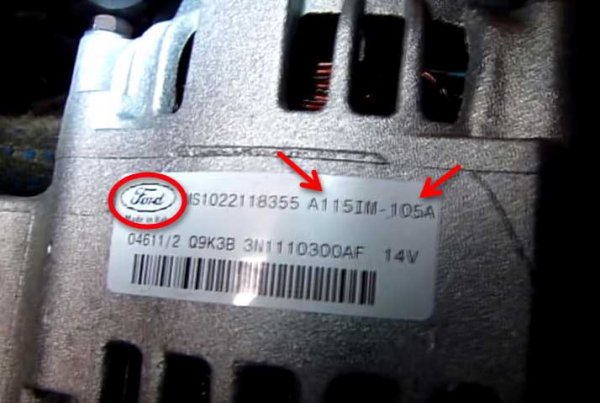

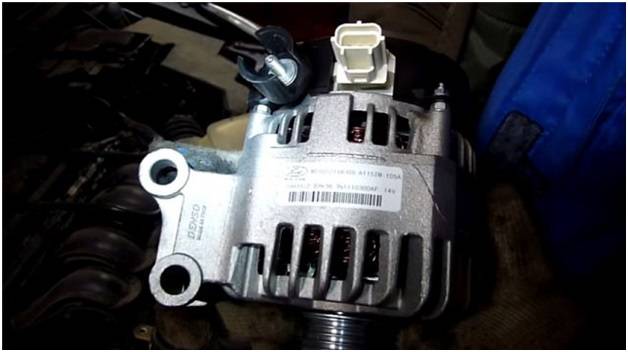

На наклейке должно быть указано, что это компания FORD, амперность и оригинальный инженерный код – 115 IM.

Выбор детали: оригинал и аналоги

К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.

Оригинал

На всех вторых Фокусах с 2-х литровым двигателем устанавливались генераторы производства Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 20 000 рублей.

Аналог

Часто при замене генератора устанавливают 120 А вместо родных 105.

Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:

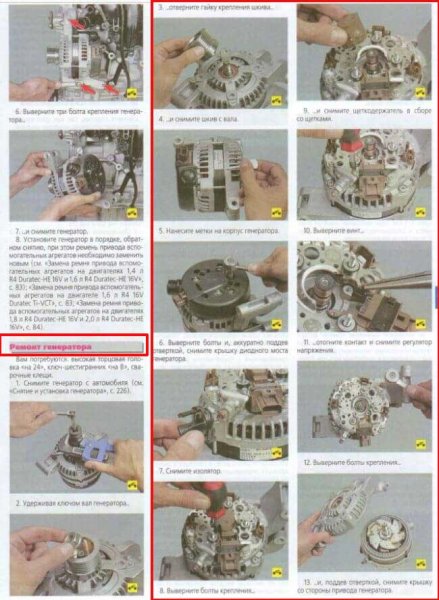

Замена щеточного узла

Наиболее распространенными поломками, по которым приходится снимать генератор, являются износ графитных щеток и подшипников ротора. Эти неисправности можно отнести к механическим и устранить их можно самостоятельно.

Для замены щеточного узла потребуется всего лишь ключи на 8 и 10, а также плоская и крестовая отвертки.

Щеточный узел располагается под задней крышкой, и полная разборка генератора не потребуется. Чтобы заменить щетки, необходимо демонтировать заднюю крышку, и для этого:

• Выкручиваем вторую гайку на шпильке, к которой подсоединяется силовой кабель;
• Ключом на 8 скручиваем три гайки крепления крышки;
• Отверткой выкручиваем винт клеммной перемычки;
• Снимаем крышку.

После демонтажа крышки, остается выкрутить три винта щеточного узла, снять его, установить новый и собрать все обратно.

Весь процесс работ описан в официальной инструкции.

Помимо щеток, сняв заднюю крышку можно также поменять регулятор напряжения и выпрямительный мост.

Что касается подшипников, то для их замены придется полностью разбирать узел.

Неисправности, связанные с электрической частью – обрывы обмоток, их замыкание и иные поломки ремонтируются только в специализированном сервисе.

В ряже случаев такие неисправности устранить не удается и генератор просто заменяется на новый.

Процесс замены генератора на Форд Фокус 2 с двигателем на 1.6: фотоинструкция

Замена генератора на Ford Focus 2 выполняется по нижеприведенной инструкции.

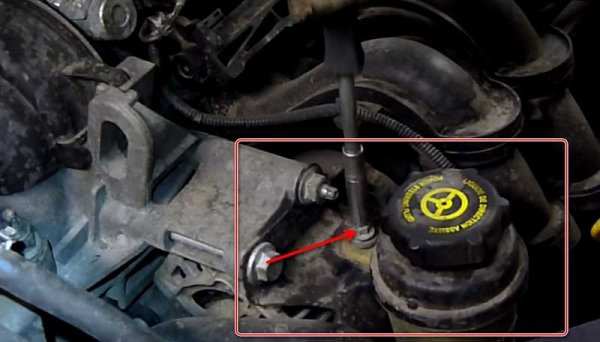

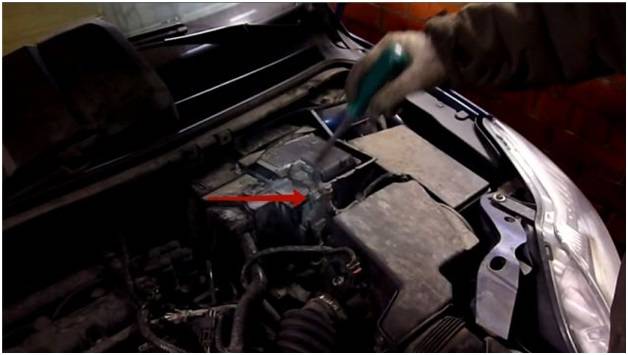

Открутить болт крепления бачка гидроусилителя.

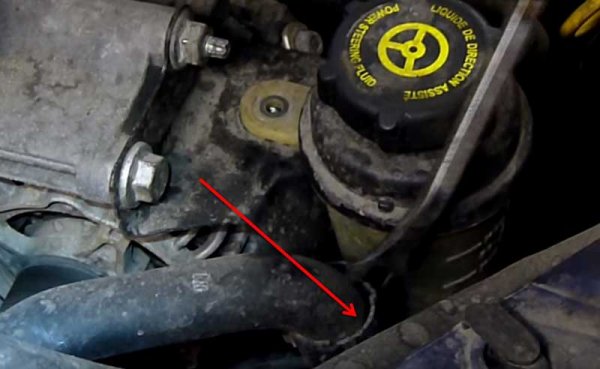

Отсоединить патрубок.

Снять бачок.

Отсоединить силовой провод.

Отсоединить провод от генератора.

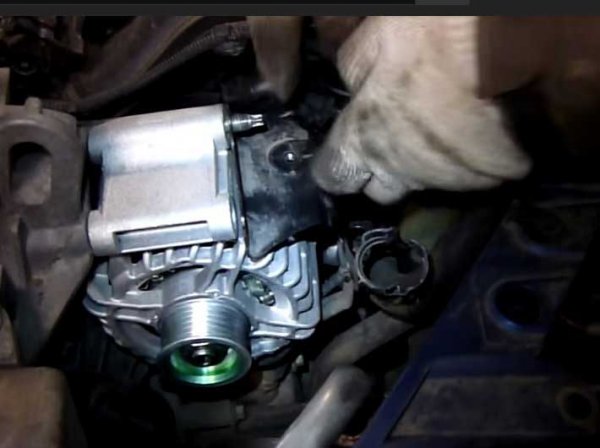

Отсоединить разъем.

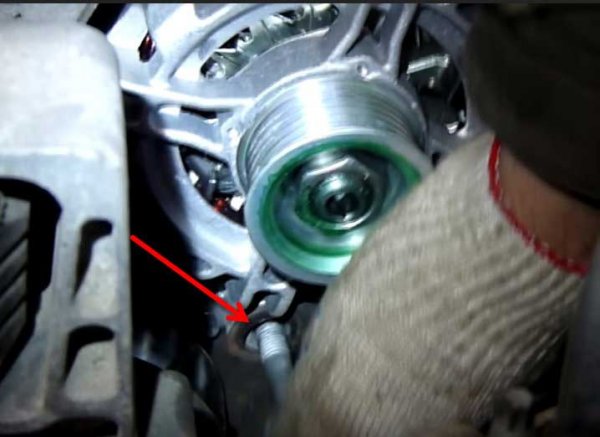

Открутить нижний болт генератора.

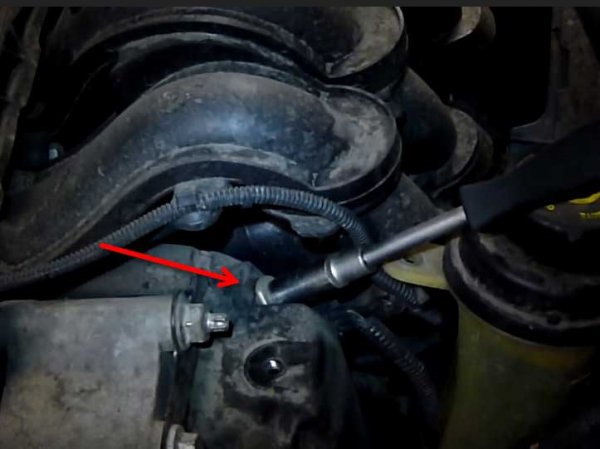

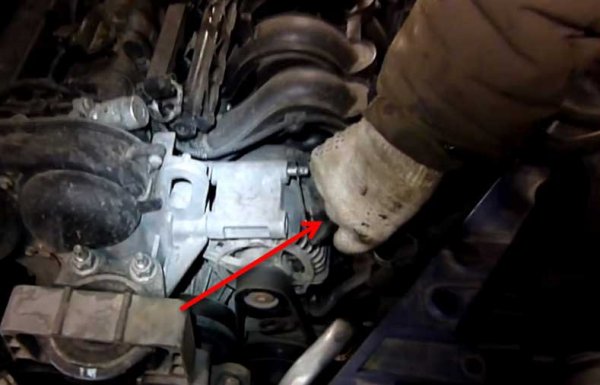

Открутить верхний болт.

Открутить гайку.

Вывернуть шпильку.

Изъять шпильку.

Снять генератор.

Установить новый узел.

Вкрутить шпильку

Установить пластину.

Вкрутить болт.

Надеть ремень.

Натянуть ремень.

Проконтролировать установку ремня.

Провернуть шкив.

Установить бачок.

Подсоединить колодку.

Прикрутить провод.

Установить бачок ГУР.

Проверить работу генератора.

Видео

Видеоматериал о процессе демонтажа генератора с транспортного средства. Нюансы, тонкости и хитрости процесса

Вывод

Снять генератор с Ford Focus II — простая и, в тоже время очень сложная процедура, которая требует знания конструктивных особенностей двигателя и подкапотного пространства. Поэтому не все автолюбители смогут справиться с процессом. А поэтому, рекомендуется, в случае возникновения сложностей обратиться в автосервис.

Особое внимание стоит уделить подбору деталей, поскольку именно от качества изделия зависит работоспособность и нормальное функционирование бортовой сети. Кроме оригинальной запасной части существует ряд аналогов, которые можно устанавливать на автомобиль.
