Электропроводка ВАЗ 2106: описание, неисправности, цветные электросхемы зажигания

Схема электрического оборудования автомобиля ВАЗ 2106

Автомобиль ВАЗ 2106 являлся настоящей кульминацией многолетних новаторских исследований и разработок. Это машина с надёжными механическими и электрическими устройствами. При разработке ВАЗ 2106 специалисты Волжского автомобильного завода руководствовались техническим заданием на обновление и модернизацию предыдущих моделей до европейских стандартов качества. Внося изменения в экстерьер, советские конструкторы разработали новый дизайн задних фонарей, боковых указателей поворота и иных элементов. В эксплуатацию на отечественные дороги самый популярный и массовый автомобиль ВАЗ 2106 вышел в феврале 1976 года.

Дизайн модели ВАЗ 2106 включал множество внешних и внутренних разработок

Помимо перемен в подвеске и модификации двигателя, специалисты уделили внимание электрической проводке в автомобиле, представляющей систему цветных проводов, уложенных бок о бок и связанных вместе изоляционной лентой. Электрическая цепь является частью транспорта и включает в себя цепь, предназначенную для работы двигателя и цепь для передачи электрической энергии к потребителям освещения:

• система запуска мотора;
• элементы заряда аккумулятора;
• система зажигания топливной смеси;
• элементы наружного и салонного освещения;
• система датчиков на панели приборов;
• элементы звукового оповещения;
• блок предохранителей.

Электрическая система автомобиля представляет собой замкнутую цепь с независимым источником питания. Ток протекает по кабелю от батареи к питаемому компоненту, возвращается ток к батарее через металлический корпус автомобиля, подключённый к аккумулятору толстым кабелем. Тонкие провода используются для аксессуаров и реле, требующих малой мощности.

Используя современные наработки дизайна и эргономики расположения органов управления, специалисты завода дополнили конструкцию ВАЗ 2106 аварийной сигнализацией, подрулевым управлением дворниками и омывателем лобового стекла. Для эффективного отображения технических показателей панель приборов оборудовали реостатом освещения. Низкий уровень тормозной жидкости определяла отдельная контрольная лампа. Люксовые комплектации модели снабжались радиоприёмником, обогревом заднего стекла и красным противотуманным фонарём под задним бампером.

Впервые на моделях советского автопрома задние фонари объединены в единый корпус с указателем поворота, габаритным огнём, стоп-сигналом, огнём заднего хода, катафотом, конструктивно скомбинированными с освещением номерного знака.

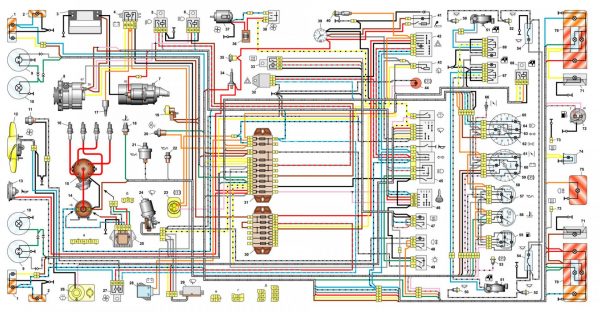

Схема проводки ВАЗ 2106 (карбюратор)

Через автомобиль проходит сложная сеть проводов. Чтобы избежать путаницы, каждый провод, подключаемый к отдельному элементу, имеет различное цветовое обозначение. Для отслеживания проводки вся схема отражается в руководстве по обслуживанию автомобиля. Пучок проводов растянут по всей длине кузова от силового агрегата до багажного отделения. Схема подключения электрооборудования проста и понятна, требуя пояснений при возникновении проблем с идентификацией элементов. Цветовая маркировка используется для облегчения процесса коммутации электрических потребителей, подробное подключение которых указано в схемах и руководствах.

Цветовая маркировка облегчает поиск конкретных электрических потребителей среди прочих элементов

Таблица: описание электрической схемы

Система электрооборудования выполнена по однопроводной схеме, где отрицательные клеммы источников потребления электроэнергии соединены c кузовом автомобиля, выполняющим функцию «массы». Источниками тока являются генератор переменного тока и аккумуляторная батарея. Запуск двигателя обеспечивает стартер с электромагнитным тяговым реле.

Для работы силового агрегата с карбюратором используется механическая система электрического зажигания. Порядок функционирования системы начинается с создания магнитного поля внутри сердечника катушки зажигания, образующего резервуар для энергии, которая будет использоваться для возбуждения искры на свечах зажигания через провода высокого напряжения.

Активация всего процесса запуска электрической схемы начинается с замка зажигания и контактной группы, управляющих системой зажигания автомобиля, системой освещения и световой сигнализацией.

Основными приборами наружного освещения являются фары ближнего и дальнего света, указатели поворота, задние фонари и освещение регистрационного знака. Для освещения салона используются два плафона. Кроме того, имеются дверные выключатели на стойках передних и задних дверей. Электропроводка щитка приборов включает комплекс элементов для оповещения водителя о техническом состоянии автомобиля: тахометр, спидометр, указатели температуры, уровня топлива и давления масла. Для освещения панели приборов в ночное время используются шесть контрольных ламп.

Основные характеристики схемы электрической проводки:

• активация электрической цепи через замок зажигания;
• коммутация потребителей тока через блок предохранителей;
• соединение ключевых узлов с источником электроэнергии.

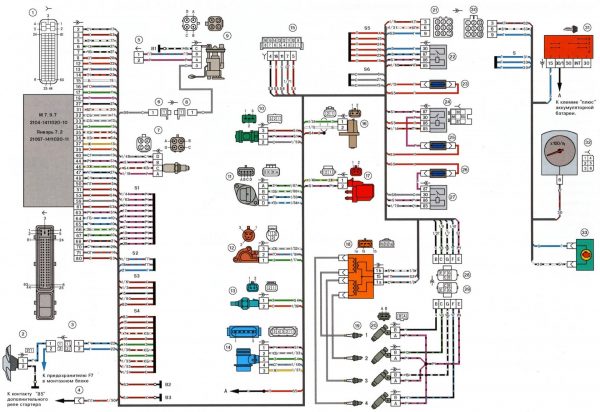

Схема проводки ВАЗ 2106 (инжектор)

Недостатком механической системы зажигания с карбюраторным двигателем является использование точек прерывания низковольтного тока на первичной обмотке катушки зажигания. Механический износ контактов на кулачке распределителя, их окисление и выгорание контактной поверхности от постоянного искрообразования. Постоянная регулировка для компенсации износа контактных выключателей исключает механические изменения. Мощность искрового разряда зависит от состояния контактной группы, а плохое искрообразование приводит к снижению эффективности двигателя. Механическая система не способна обеспечить достаточный срок службы компонентов, ограничивая мощность искры и частоту вращения двигателя.

Принципиальная схема с электронным управлением позволяет определить неисправный элемент

Таблица: описание электрической схемы инжектора

Для решения проблем системы механического зажигания внедрено электронное зажигание. В исходных системах контактные выключатели заменил датчик, использующий эффект Холла и реагирующий на вращающийся магнит на распределительном вале. На новых автомобилях удалили механическую систему зажигания, заменив её на электронную систему без движущихся частей. Система полностью контролируется бортовым компьютером. Вместо распределителя зажигания, внедрён модуль зажигания, обслуживающий все свечи зажигания. Вместе с развитием транспортных технологий автомобильные средства снабдили системой впрыска топлива, требующей точного и мощного образования искрового разряда.

Инжекторная система на ВАЗ 2106 для подачи топлива устанавливалась с 2002 года. Используемая ранее механическое искрообразование не позволяла повышать эксплуатационные характеристики мотора. Обновлённая схема электроснабжения инжектора использует схему электронного контроля работы всей системы. Электронный блок (ЭБУ) управляет многими процессами:

• впрыск топлива через форсунки;
• контроль состояния горючего;
• воспламенение;
• состояние выхлопных газов.

Функционирование системы начинается с показаний датчика положения коленчатого вала, сигнализирующего ЭБУ о подаче искры на свечи. Электронная схема инжектора отличается от карбюраторной модели, предполагая включение в систему автомобиля различных электронных устройств, передающих сигналы о физических и технических параметрах. Благодаря наличию многочисленных датчиков электронная схема инжектора работает устойчиво и стабильно. После обработки всех сигналов и параметров с датчиков во внутренней памяти микроконтроллера происходит управление работой исполнительных элементов подачи топлива, моментом образования искры.

Левая верхняя часть схемы электропроводки ВАЗ-2106

Данная схема позволяет рассмотреть элементы передней части машины. Здесь указаны:

• Боковой левый и правый указатель поворота (1);
• Несколько подфарников (2);
• Наружные (3) и внутренние (4) образцы фар;
• Подключенный звуковой сигнал (5).

Далее располагаются внутренние элементы электропроводки машины, которые скрыты под капотом и кузовом. Сюда относятся:

• Клеммы электродвигателя обоих вентиляторов, входящих в систему охлаждения движка ВАЗ-2106 (6);
• Комплект датчиков, отвечающих за своевременное включение электродвигателя (7);
• 2 типа реле – один используется при включении звукового сигнала(8), а другой при регулировании работы электродвигателя системы охлаждения (9);
• Небольшой регулятор напряжений в машине (10);
• Катушки системы зажигания автомобиля (11);
• 2-ой электродвигатель, который отвечает за работу омывателя лобового стекла (12);
• Один из главных датчиков ВАЗ-2106 – он определяет уровень тормозной жидкости в машине и своевременно подает владельцу команду о несоответствии положенным нормам (13);
• Также в центре схемы отмечены распределитель системы зажигания (14) и двигатель для работы стеклоочистителя (15).

Завершает эту часть схемы следующее электрооборудование:

1. Комплект свечей зажигания машины (16);
2. Датчики, следящие за лампой давления смеси масла (17) и редуктор с указателем этого давления на панели (18);
3. Также показано подключение датчика указателя текущей температуры в охлаждающей жидкости двигателя (19) и подкапотной лампы ВАЗ-2106 (10).

Совет: при возникновении проблем с работой двигателя и конкретно ходовой части сначала проверьте с помощью таблицы давление в шинах автомобиля – все ли колеса правильно накачаны? Затем приступайте к изучению проблем с проводкой!

Левая нижняя часть схемы электропроводки ВАЗ-2106

На этой части схемы показываются элементы и запчасти, отвечающие за работу двигателя и системы электропроводки (стартеры, реле и т.д.). При просматривании сверху вниз можно увидеть следующие элементы:

1. Комплект электромагнитных клапанов карбюратора машины (21);
2. Конструкция генератора автомобиля (22) и непосредственно сам стартер (23);
3. Аккумуляторные клеммы батареи (24);
4. Комплект различных типов реле, отвечающих за получение заряда для всей системы от аккумуляторных батарей (25), включение фар с ближним (26) и дальним светом (27), а также реле, контролирующее работу стеклоочистителя (28);
5. В конце указывается подключение к дополнительному блоку предохранителей (29).

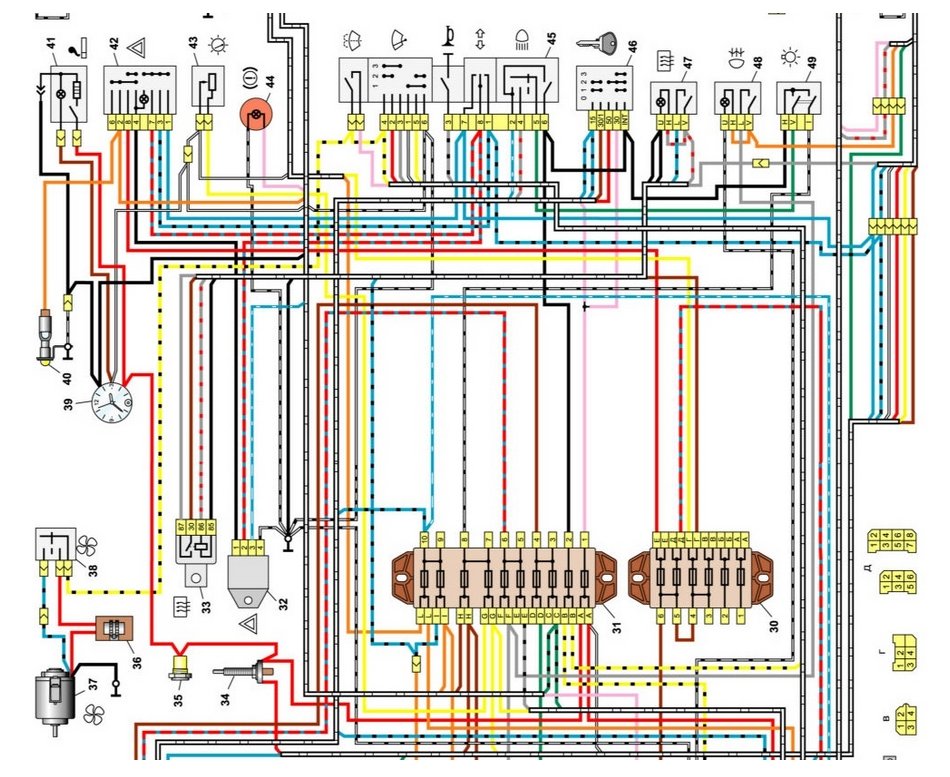

Центральная часть схемы электрооборудования ВАЗ-2106

Центральный кусок схемы в основном состоит из включателей/выключателей освещения и переключателей подачи тока в систему. Главные элементы проводки указаны следующими цифрами:

• Комплект с основным блоком предохранителей (30);
• Выключатели освещения в фарах заднего хода машины (31), работы контрольных ламп при выставлении ручного тормоза (32);
• Разновидности штепсельных розеток у переносных ламп (33);
• Оборудование для работы указателя поворотника и аварийного сигнала (34);
• Конструкция электродвигателя печки (35) и клеммы для выключения работы стоп-сигнала (36);
• Реле подачи тока для прогрева заднего стекла (37);

Совет: в зависимости от модификации и года выпуска ВАЗ-2106, тип реле и его положение в сети может меняться. Для ремонта этой запчасти лучше всего использовать схемы, которые поставляются в комплекте с машиной.

• Комплект резисторов электродвигателя печки ВАЗ 2106 (38);
• Проводка к лампе света в вещевом ящике (39);
• Список выключателей наружного света (40), прогрева задней поверхности стекла (41), а также системы зажигания (42);
• Комплект переключателей с ближнего на дальний свет (43), стеклоочистителя (46) и стрелки-указателя поворота машины (44);
• Специальные типы выключателей сигнала машины (45), универсального смывателя для лобового стекла (47) и регуляторы света на приборной доске и сигнала при аварийной ситуации.

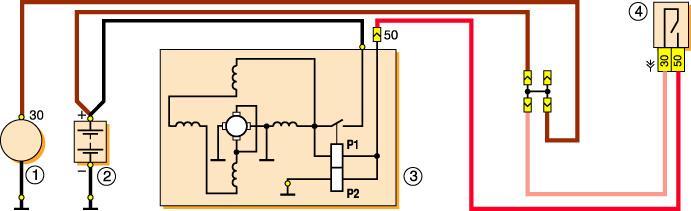

Электросхема стартера

Электросхема стартерного узла на ВАЗ 2106

Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:

• 1 — стартерное устройство автомобиля;
• 2 — АКБ;
• 3 — генераторная установка;
• 4 — замок зажигания.

Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.

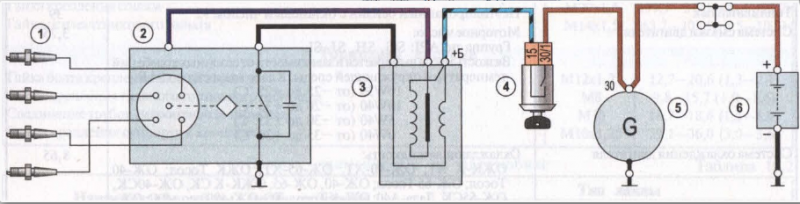

Контактная система зажигания 2106

Обозначение компонентов:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — генератор;
• 7 — АКБ.

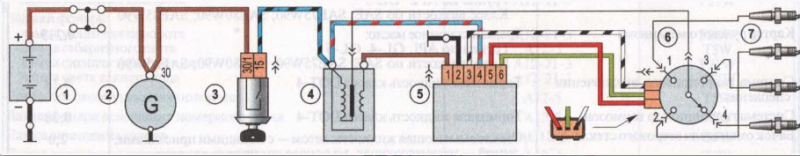

Схема бесконтактной СЗ на «шестерке»

Обозначение составляющих:

• 1 — АКБ;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — датчик-распределитель;
• 7 — свечи.

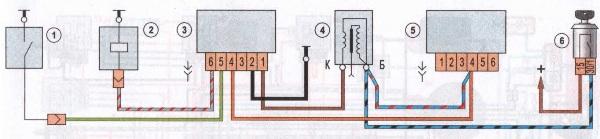

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение компонентов:

• 1 — концевое переключательное устройство карбюраторного агрегата;
• 2 — непосредственно сам клапан двигателя;
• 3 — модуль, использующийся для управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутаторное устройство;
• 6 — переключатель зажигания, является замком.

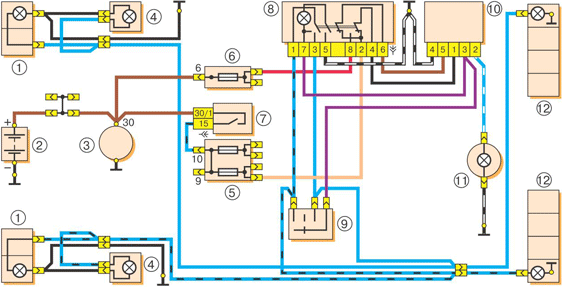

Схема аварийной сигнализации и указателей поворота (1977-1985)

1. Передние фонари с лампами указателей поворота;
2. Аккумуляторная батарея;
3. Генератор;
4. Боковые указатели поворота;
5. Основной блок предохранителей;
6. Дополнительный блок предохранителей;
7. Выключатель зажигания;
8. Выключатель аварийной сигнализации;
9. Переключатель указателей поворота;
10. Реле-прерыватель аварийной сигнализации и указателей поворот (23.3747);
11. Спидометр с сигнализатором включения указателей поворота;
12. Задние фонари.

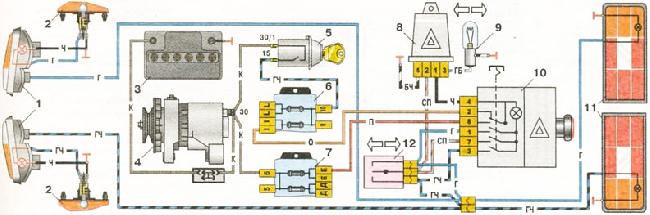

Схема аварийной сигнализации и указателей поворота (1985-2001)

1. Подфарники;
2. Боковые указатели поворота;
3. Аккумуляторная батарея;
4. Генератор;
5. Выключатель зажигания;
6. Основной блок предохранителей;
7. Дополнительный блок предохранителей;
8. Реле-прерыватель аварийной сигнализации и указателей поворота (231.3747);
9. Контрольная лампа указателей поворота в спидометре;
10. Выключатель аварийной сигнализации;
11. Задние фонари;
12. Переключатель указателей поворота в трехрычажном переключателе.

Схема вентилятора двигателя

1. Датчик включения электродвигателя;
2. Электродвигатель вентилятора;
3. Реле включения электродвигателя;
4. Основной блок предохранителей;
5. Выключатель зажигания;
6. Дополнительный блок предохранителей;
7. Генератор;
8. Аккумуляторная батарея.

С 2000 г. не устанавливается реле включения электродвигателя вентилятора системы охлаждения, а из жгута проводов удалены провода, присоединяемые к реле. Кроме того, с 2000 г. электродвигатель включается датчиком типа 661.3710. Температура замыкания контактов датчика (92±2,5) °С, а размыкания (87±3) °С.

Схема отопителя

1. Электродвигатель отопителя;
2. Дополнительный резистор;
3. Переключатель электродвигателя отопителя;
4. Блок предохранителей;
5. Выключатель зажигания;
6. Генератор;
7. Аккумуляторная батарея.

Схема генератора

1. Аккумуляторная батарея;
2. Генератор;
3. Регулятор напряжения;
4. Выключатель зажигания;
5. Блок предохранителей;
6. Лампа сигнализатора заряда аккумуляторной батареи (в комбинации приборов);
7. Реле сигнализатора.

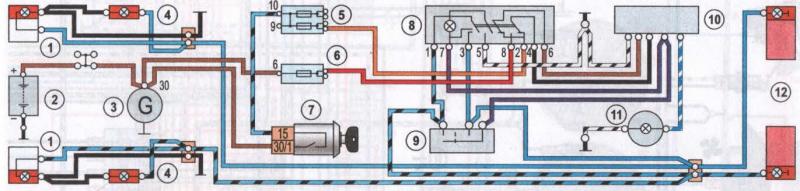

Электросхема указателей поворотов и аварийной сигнализации

Схема указателей поворотных огней и световой сигналки

Обозначение компонентов:

• 1 — световые устройства поворотных огней, установленные в передних оптических приборах;
• 2 — АКБ;
• 3 — генераторный узел авто;
• 4 — боковые поворотные огни, расположенные на передних крыльях;
• 5 — главный монтажный модуль с предохранительными элементами;
• 6 — вспомогательный управляющий блок с предохранительными устройствами;
• 7 — замок зажигания;
• 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
• 9 — переключательное устройство для активации и отключения поворотных огней;
• 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
• 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
• 12 — световые устройства указателей поворотных огней в задней оптике.

Как защищены основные элементов проводки машины ВАЗ-2106?

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

Совет: при проведении работ по замене или ремонту осветительных приборов и проводки обязательно отсоедините от сети аккумулятор. Реле, выключатели, аккумуляторная батарея, свечи и даже обмотка реле в системе включения освещения и вентилятора в системе охлаждения не защищается предохранителями. Когда проводится прокачка тормозов на ВАЗ-2107 может возникнуть схожая проблема.

В случае повреждения одного из элементов цепи срабатывает предохранитель. При возникновении неисправностей основного комплекта предохранителей в работу включаются резервные, которые дополнительно установлены рядом с блоком зажигания. При обнаружении перегоревшего предохранителя недостаточно лишь заменить его – нужно детально изучить проводку и выяснить причину сгорания этой запчасти в ВАЗ-2106.

Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ-2106.
