Диагностический разъем ВАЗ 2110: где находится OBD2 колодка, распиновка OBDII, GM12 гнезда и ЭБУ

Как понять, что машина неисправна

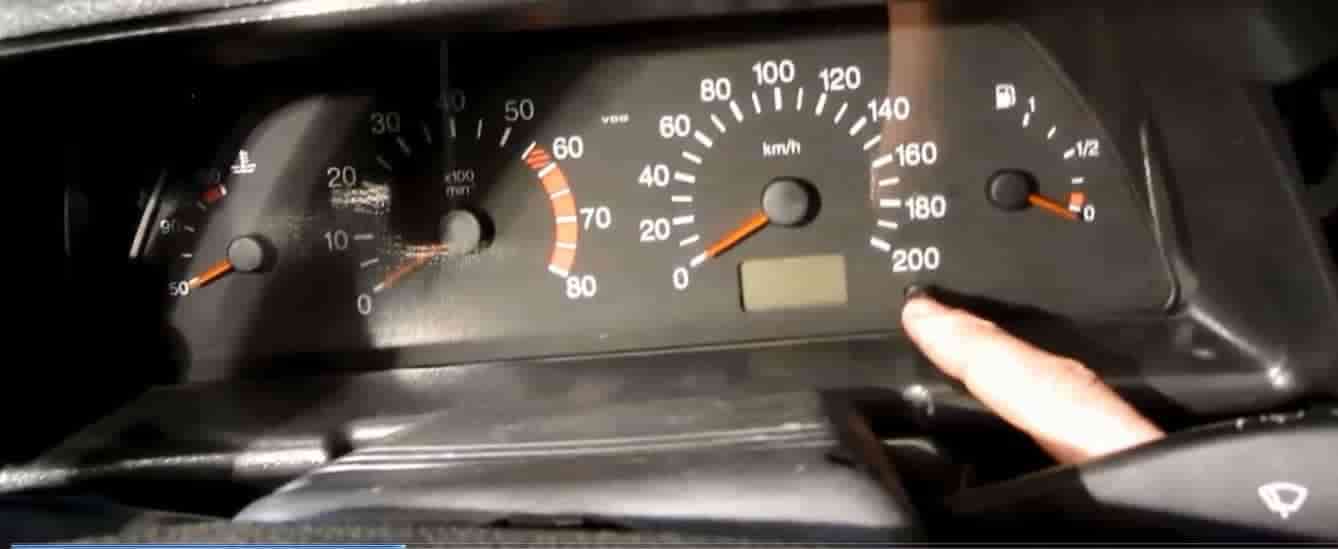

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

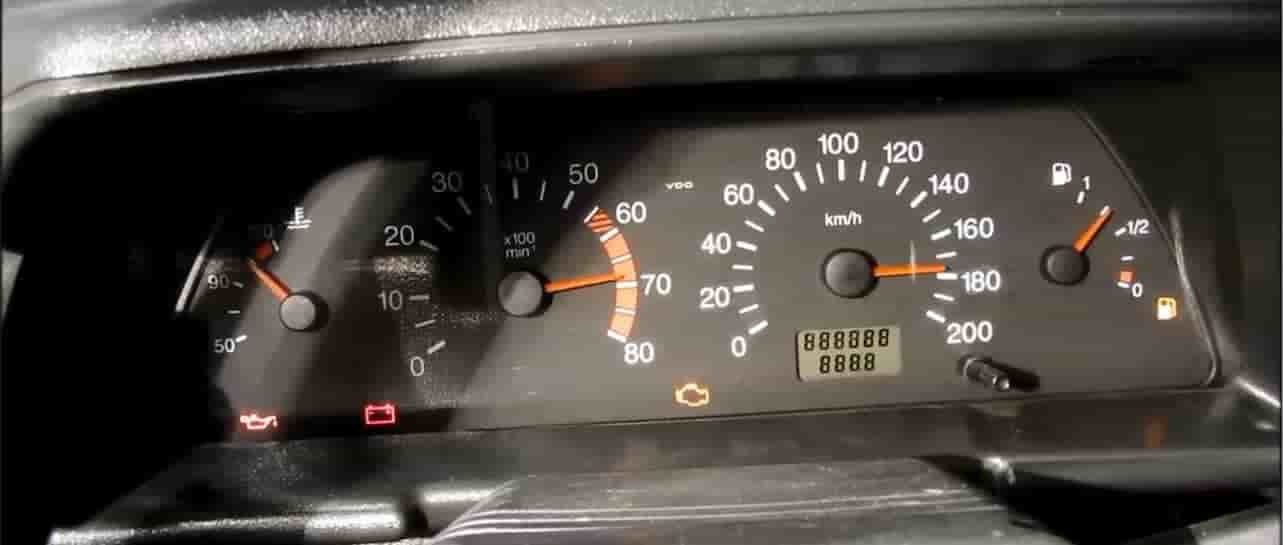

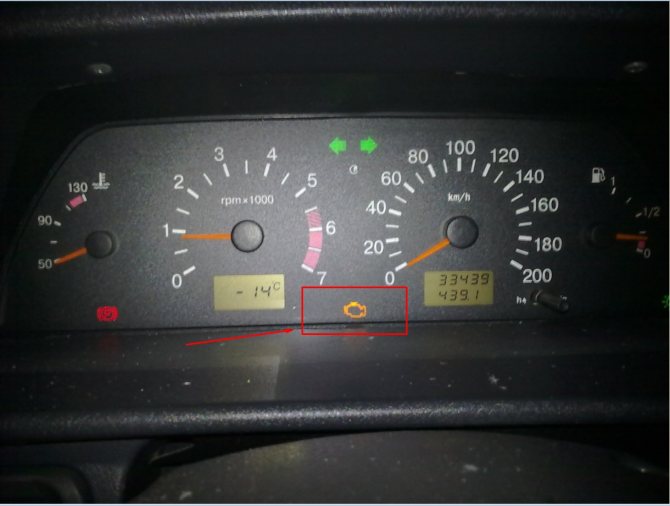

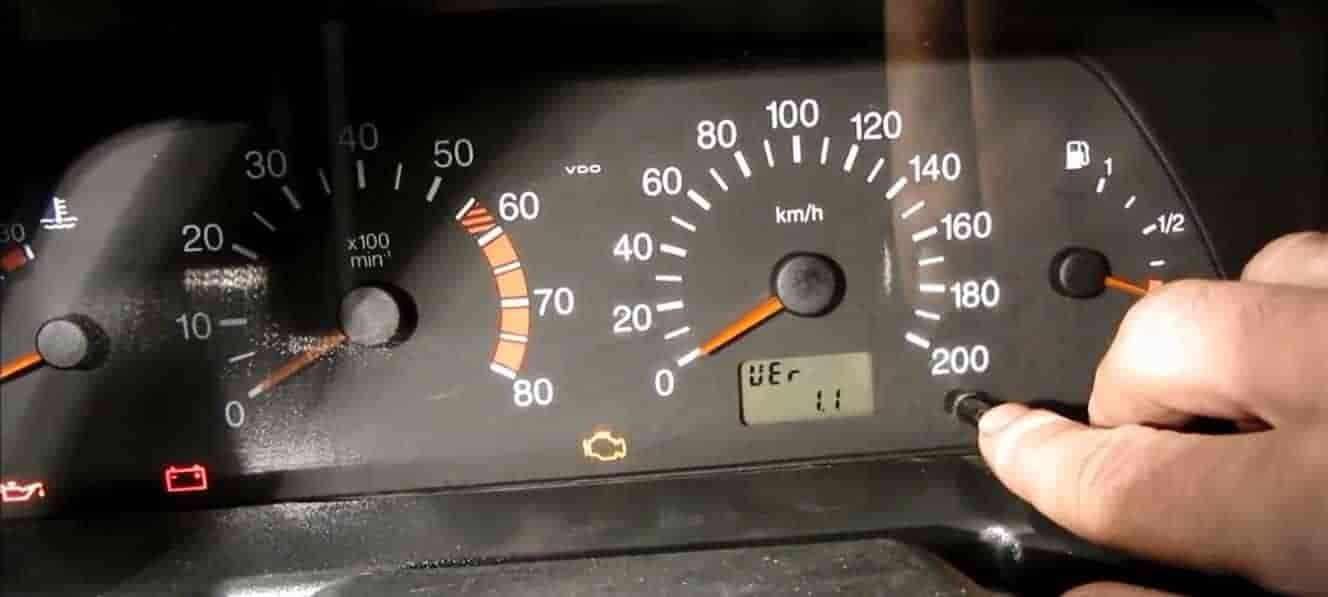

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Спрос порождает предложения. Интернет – магазины пестрят рекламой диагностических устройств, проверяющих всевозможные марки автомобилей разных лет выпуска. Рассматриваются адаптеры, удовлетворяющие широкий круг неподготовленных пользователей. Выбор делает покупатель. Одни автолюбители желают выполнять периодический контроль, поддерживать рабочее состояние транспортного средства, используют ноутбук, планшет. Другим нравится быть пилотом авиалайнера, постоянно наблюдая изменение десятков параметров на смартфоне, подключив тестовый прибор стационарно. Выпускаемые диагностические приборы удовлетворят различные пожелания.

Автовладельцам ваз следует обратить внимание на устройства, предназначенные тестировать автотранспорт VAG Group (48 автомобилестроительных предприятий, выпускающих брендовые авто в 21 стране мира). Стремясь выйти на мировой рынок, разработчики ваз ориентировались на электронные блоки с логикой построения шин концерна VAG

Сканер должен поддерживать необходимый протокол. Проверка автомашин, произведенных до 2007 года, выполняется по шине K-Line. Новые автомобили работают по CAN-шине, K-Line шина на разъеме не предусмотрена.

Находим диагностический разъем на авто ВАЗ-2110

Независимо от модификации «десятки», диагностический разъем будет располагаться с правой стороны от водительского места в нижней части рулевой колонки. То есть сразу под рулем. Такое нахождение можно назвать достаточно удобным, так как при использовании портативного компьютера (в его качестве может одинаково успешно применяться как ноутбук, так и любой современный планшет), все необходимые операции выполняются прямо на водительском месте, без необходимости демонтировать какие-либо узлы и механизмы.

Для сравнения – в автомобилях УАЗ старой модификации разъем располагается под капотом, что несколько осложняет выполнение диагностических работ.

В новой версии УАЗ Патриот производитель устранил этот недостаток. Теперь колодка устанавливается под рулевой колонкой, как и в ВАЗ-2110.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

В разъем возле рулевой колонки OBD вставляется адаптер;
Компьютер при этом нужно уже включить;
Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
Далее подключаем программу, с помощью которой осуществляется тестирование;
Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
Приступайте к проверке.

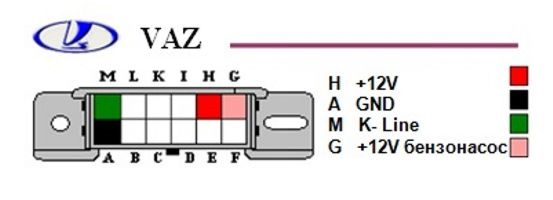

Распиновка разъема ODB: удобная схема расположения контактов

Чтобы собственноручно выполнить диагностику автомобиля ВАЗ-2110 через разъем, расположенный под рулевой колонкой, необходимо знать, куда подключать то или иное оборудование. Эту задачу существенно облегчает распиновка, которая представляет собой схему размещения контактов. В ней обозначены следующие основные выходы:

А – к этому выходу подсоединяется масса от аккумулятора автомобиля;
B – выход предназначен для подсоединения оборудования типа L-Line. Он применяется не на всех модификациях ВАЗ-2110, поэтому обязательно обращайте на это внимание, когда подбираете компьютерный сканер или адаптер;
M – к этому выходу осуществляется подключение устройств типа K-Line. Они вполне заслуженно считаются оптимальным выбором для самостоятельной диагностики ВАЗ-2110, так как обеспечивают отличное взаимодействие с любой компьютерной техникой;
H – выход, на который подается питание в процессе выполнения диагностических операций;
G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации.

Такое обозначение контактов позволит вам избежать ошибок при подключении диагностического оборудования, а также качественно выполнить все необходимые работы. Теперь, когда вы знаете расположение разъема ODB, а также основных его компонентов, можно приступать к оценке технического состояния автомобиля.

Адаптер ELM 327

Лидерство популярности занимает адаптер ELM 327 с версией прошивки 1.5 проводного (USB), беспроводного (WiFi, Bluetooth) исполнения. Проводная связь работает устойчивее, исправный сканер считывает информацию с первого раза. Желательно выбирать устройство, построенное на оригинальной микросхеме (основной ЧИП указывается в описании). Поддерживает 5 протоколов тестирования легковых машин, оборудованных инжектором, выпускавшихся после 1996.

Краткие возможности устройства:

читает, очищает ошибки, выключает индикатор «Check Engine»,
отображает параметры двигателя, топливной системы, положение заслонок в реальном времени,
сохраняет данные в файлах разных форматов, выдает на распечатку,
комплектуется дисковым носителем, содержащим бесплатные диагностические программы.

Дополнением является переходник, позволяющий подключить сканер OBD2 на стык GM12. Существует несколько вариантов решения данного вопроса.

Наиболее цивилизованный. Заказать в Интернет – магазине универсальный переходной кабель. Подождать несколько дней (отечественные поставщики), 3-4 недели (Али-экспресс). Подключить, пользоваться.
Более хлопотный. Запастись терпением, временем, запчастями, инструментами. Заменить бортовой GM12 гнездовым разъемом (по-простому мама) стандарта OBD2.
Наименее надежный. Подключать диагностический адаптер, применяя провода. Имеет отрицательные моменты: ненадежные контакты, возможность ошибки подключения при очередном тестировании, сложность использования в движении.

Сеть Интернет предлагает различные способы подключения, возможно использовавшиеся ранее. Предоставленный вариант схемы гарантированно работает.

Успешное подключение тестового прибора позволяет начать проверку. Инструкция пользователя адаптера прилагается на электронном носителе.

Предварительно необходимо подготовить компьютер, смартфон.
Загрузить, установить программы.
Подсоединить адаптер (проводной USB вариант).
Включить питание ключом зажигания.
Запустить программу, выбрать вид диагностики.
Следовать инструкциям к программе. Коды обнаруженных ошибок расшифровываются по таблицам, прилагаемым к программе, найденным в сети Интернет.

Программное обеспечение, разработанное для диагностического оборудования, бывает платное, условно бесплатное (коммерческая версия содержит больше функций), бесплатное. Первое поставляется специализированным сервисным центрам, станциям технического обслуживания. Содержит возможности контроля, изменения режимов работы двигателя, узлов, механизмов. Другие два годятся обычным автовладельцам, давая возможность поддерживать работоспособность транспортного средства

Доработка ОБД разъема ваз 2110: самостоятельное подключение адаптера ELM 327

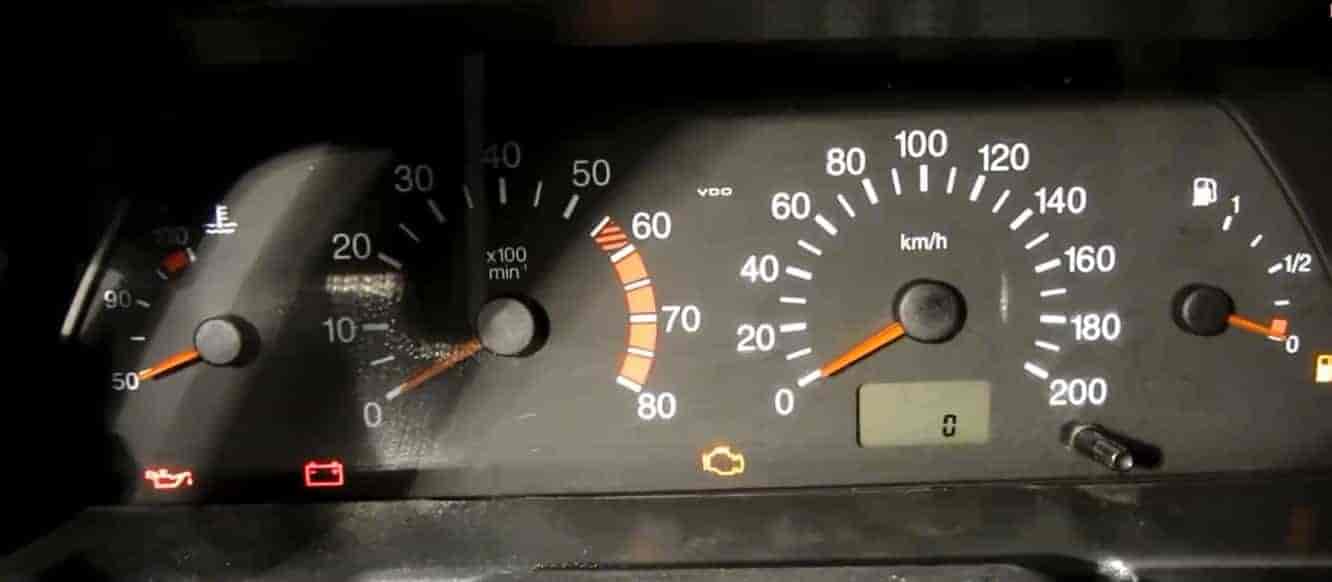

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая на бортовой компьютер данные о выявлении поломок.
Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и внесены соответствующие коды ошибок в память бортового компьютера.

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

соединить контакт «В» колодки диагностики и «массу»;
повернуть ключ в зажигании на третье положение, не заводя автомобиль;

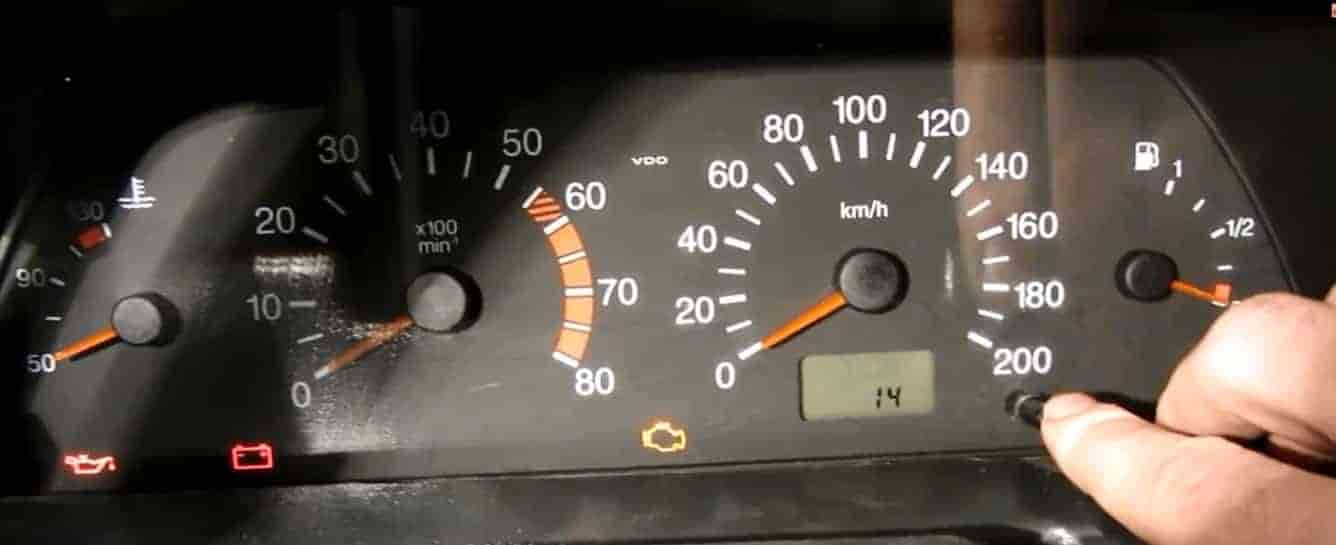

лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

приобрести адаптер вместе с кабелем;
изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Инструкция по отключению иммо

Если вы не знаете, как отключить сигнализацию на ВАЗ 2110, то в первую очередь нужно отсоединить штекер от защиты. Таким образом вы дадите знать компьютеру, что иммо физически отсутствует. После отключения необходимо стереть всю информацию об устройстве из памяти блока управления. Казалось бы, все просто, однако на практике эта процедура понятна не всем автовладельцам. Итак, как отключить иммобилайзер на ВАЗ 2110?

Есть несколько вариантов – обрезать провода или перепрошить устройство, процедура обрезки проводов выглядит следующим образом:

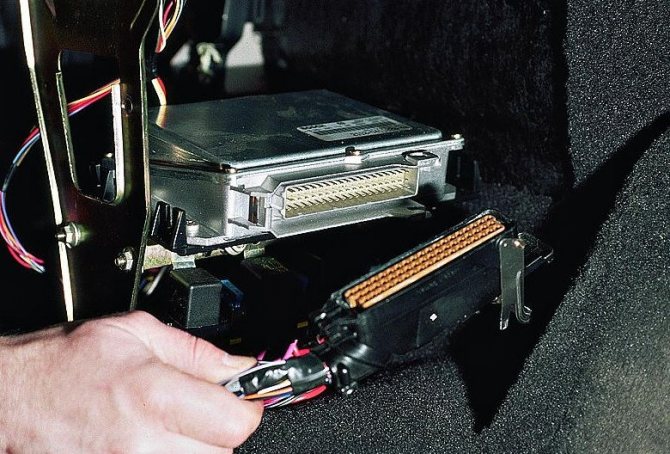

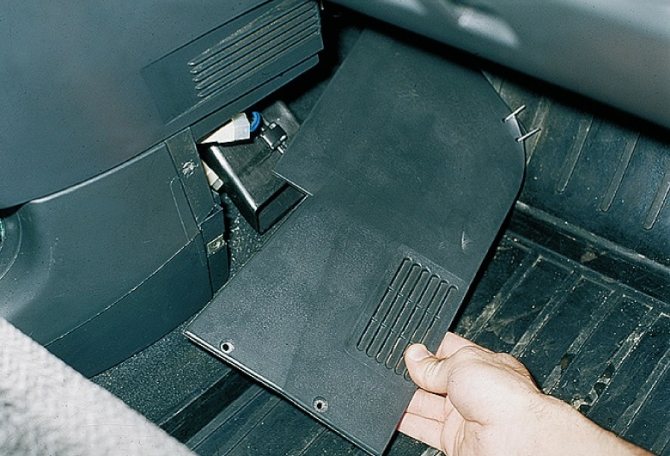

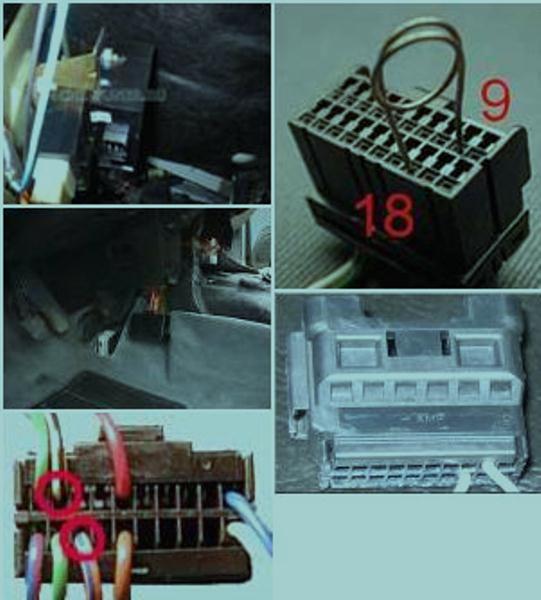

Сначала необходимо найти блок управления системой. Как мы уже сообщили, в большинстве случаев он устанавливается за магнитолой, в торпеде.
Рукой нащупайте разъем и отсоедините его от блока. На самом разъеме имеется 20 контактов.
Далее, от штекера следует отсчитать сначала контакт под номером 9, после чего – контакт 18. Возьмите эти провода и перережьте их ножом. Далее, эти два провода необходимо соединить между собой и заизолировать.
После удаления устройства необходимо восстановить линию, по которой осуществляется диагностика. Чтобы сделать это, необходимо поставить перемычку, которая позволит восстановить связь блока управления с диагностической колодкой. Когда вы обрезаете провода, а потом подключаете их друг к другу, таким образом вы восстанавливаете K-Line. После всех манипуляций разъем ставится на место.

Правильная обрезка и подключение проводов для отключения Что касается перепрошивки устройства, то для этого вам понадобится заранее подготовить паяльник с компьютером (подойдет и ноутбук), а также специальный ПАК-загрузчик программатор.
Когда у вас все будет на руках, необходимо выполнить следующие действия:

Демонтируйте и разберите блок управления.
После разборки нужно найти штекер контроллера и подсоединить к нему ПАК-загрузчик. Сделав это, можно считать стандартную прошивку, которая была установлена при производстве авто.
Аналогичным образом необходимо считать данные через выход EEPROM.
На ноутбуке или стационарном компьютере необходимо сохранить считанную ранее прошивку, установленную на заводе.
В блок управления посредством разъема необходимо закачать новую, чистую EEPROM.
Затем можно отключить загрузчик, произвести сборку контроллера и установить устройство на место.

Если в вашем автомобиле ПЗУ запаяна в блок управления, то нужно будет ее отпаять, после чего произвести чип-тюнинг. Если вы не хотите этого делать, то выход есть – можно использовать утилиту, к примеру, Combiset, которая обладает опцией очистки EEPROM без необходимости перепайки платы.

Иммобилайзер – это защита авто от угона, если ставить сигнализацию с автозапуском, то продается обходник иммобилайзера, а просто мозг ковырять и удалять с него специалисты не советуют.

Пошаговая инструкция по проведению диагностики ВАЗ-2110 своими руками

Для проведения компьютерной диагностики автомобиля ВАЗ-2110 рекомендуется обращаться в специализированные автосервисы, имеющие в своем распоряжении все необходимое оборудование. Однако такой подход имеет несколько существенных недостатков. Во-первых, процедура выявления неисправностей в СТО может обойтись довольно дорого. Во-вторых, недобросовестные мастера имеют нехорошую привычку приукрашивать полученные результаты, заявлять о тех неисправностях, которые на самом деле отсутствуют.

Именно поэтому в данной статье мы рассмотрим, как выполняется компьютерная диагностика ВАЗ-2110 своими руками, приведем подробную пошаговую инструкцию и поможем вам свести к минимуму затраты.

Что необходимо для проведения диагностики ВАЗ-2110

Итак, чтобы проверить свой автомобиль на наличие неисправностей, выявить поломки инжектора и ошибки бортового компьютера, потребуется следующее:

адаптер, предназначенный для соединения ЭБУ (электронного блока управления авто) с ПК, а также вывода всех полученных результатов на дисплей планшета, смартфона или лэптопа. Приобретая адаптер, следует обязательно учитывать все особенности авто, так как данные устройства не являются универсальными. Для машин ВАЗ-2110 отличным выбором будет модель ELM327;
кабель, обеспечивающий подключение адаптера к персональному компьютеру и диагностическому разъему автомобиля. Его длина должна составлять не более 5 метров, поэтому обязательно учитывайте это требование при выборе оборудования для проведения диагностики;
ноутбук или планшет. Многие эксперты настоятельно рекомендуют использовать именно переносной портативный компьютер, который обеспечит вам полную свободу действий в процессе проведения диагностических работ;
программное обеспечение. Самую актуальную его версию можно легко найти на сайте производителя адаптера или на специализированных сайтах, посвященных диагностике и ремонту ВАЗ-2110.

Особенности проведения компьютерной диагностики автомобиля

Каким образом осуществляется диагностика с применением всего перечисленного выше оборудования и программного обеспечения? Ответить на этот вопрос вам поможет подробное описание данной процедуры:

диагностический софт передает через адаптер запрос на контроллер авто;
контроллер, в свою очередь, предоставляет всю необходимую информацию о состоянии основных бортовых систем вашей машины;
программное обеспечение анализирует данные и выдает на дисплей результат в максимально читаемом виде;
воспользовавшись информацией в Сети, вы расшифровываете коды ошибок, полученные в результате диагностики, и выявляете проблемы с теми или иными узлами и механизмами авто.

Данные передаются на компьютер по протоколу ODB II. Он имеет ряд недостатков, однако для диагностики автомобиля ВАЗ-2110 вполне подходит, так как отечественные машины оснащаются значительно меньшим количеством электронного оборудования, чем современная импортная техника.

Основные виды компьютерной диагностики

Адаптер, подключаемый к бортовой компьютерной системе и вашему ноутбуку (или планшету), позволяет проводить следующие виды диагностических работ:

оценка технического состояния двигателя. Она позволит выяснить, по какой причине силовой агрегат вдруг теряет исходную мощность, а также поможет разобраться, почему увеличивается расход топлива, возникают проблемы с запуском мотора;
диагностика подвески, которая просто необходима, если возникают проблемы с маневренностью авто, неравномерно изнашивается резина, появляются посторонние звуки в процессе езды;
проверка состояния автоматической коробки передач. Данная функция вам не потребуется, так как ВАЗ-2110 оснащается «механикой». Однако для диагностики других машин она имеет огромное значение.

Диагностика ВАЗ 2110: пошаговая инструкция

Диагностика старого ваза, с колодкой GM на 12 контактов с помощью кабеля OBD2 В качестве кабеля я использовал обычный ELM327, заказанный из Китая с Алиэкспресс.

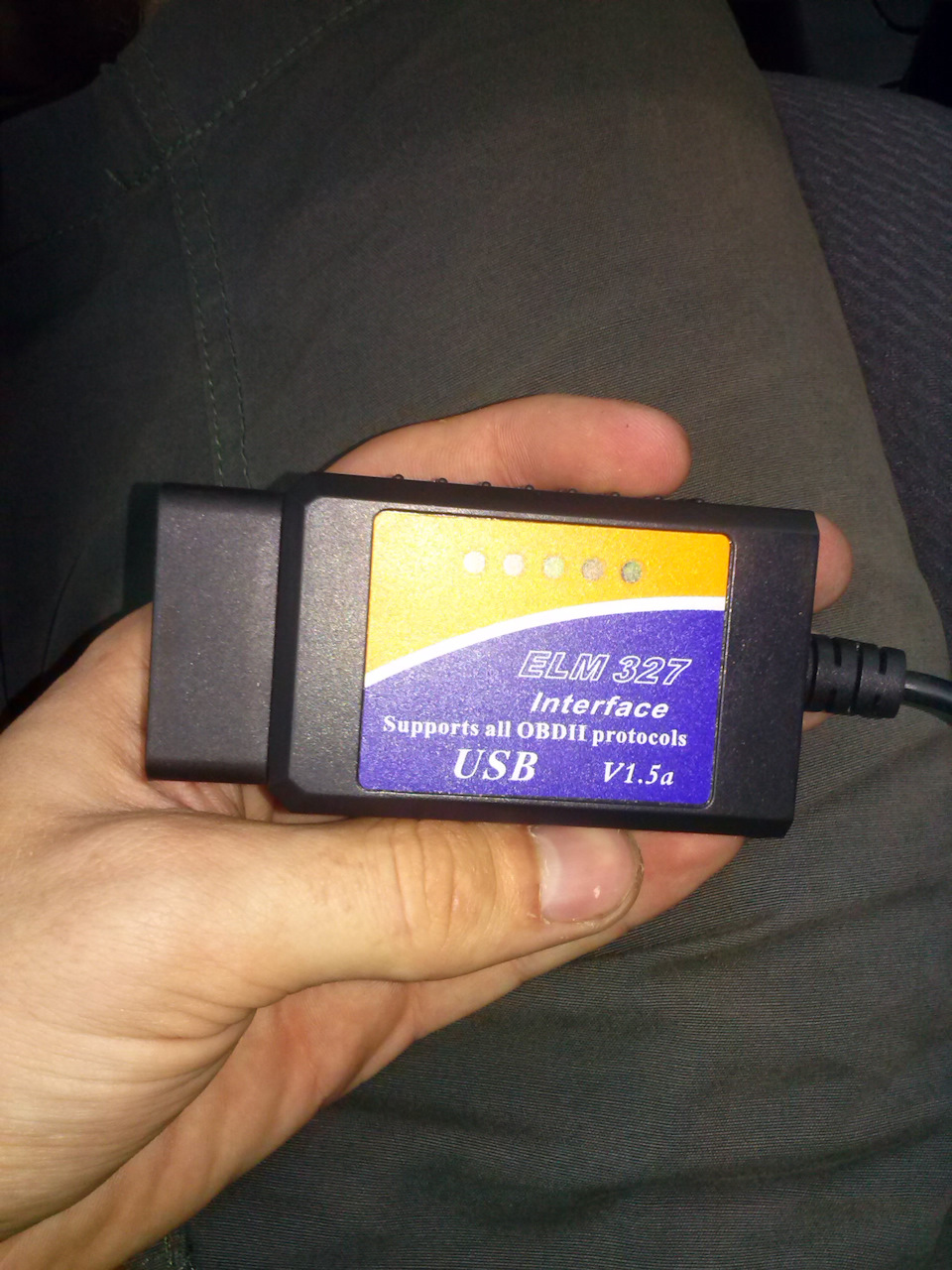

elm327

Так как разъемы не походят, то нужно сделать 3 обычных проводка, на одной стороне которых разъем «папа», на другом «мама».

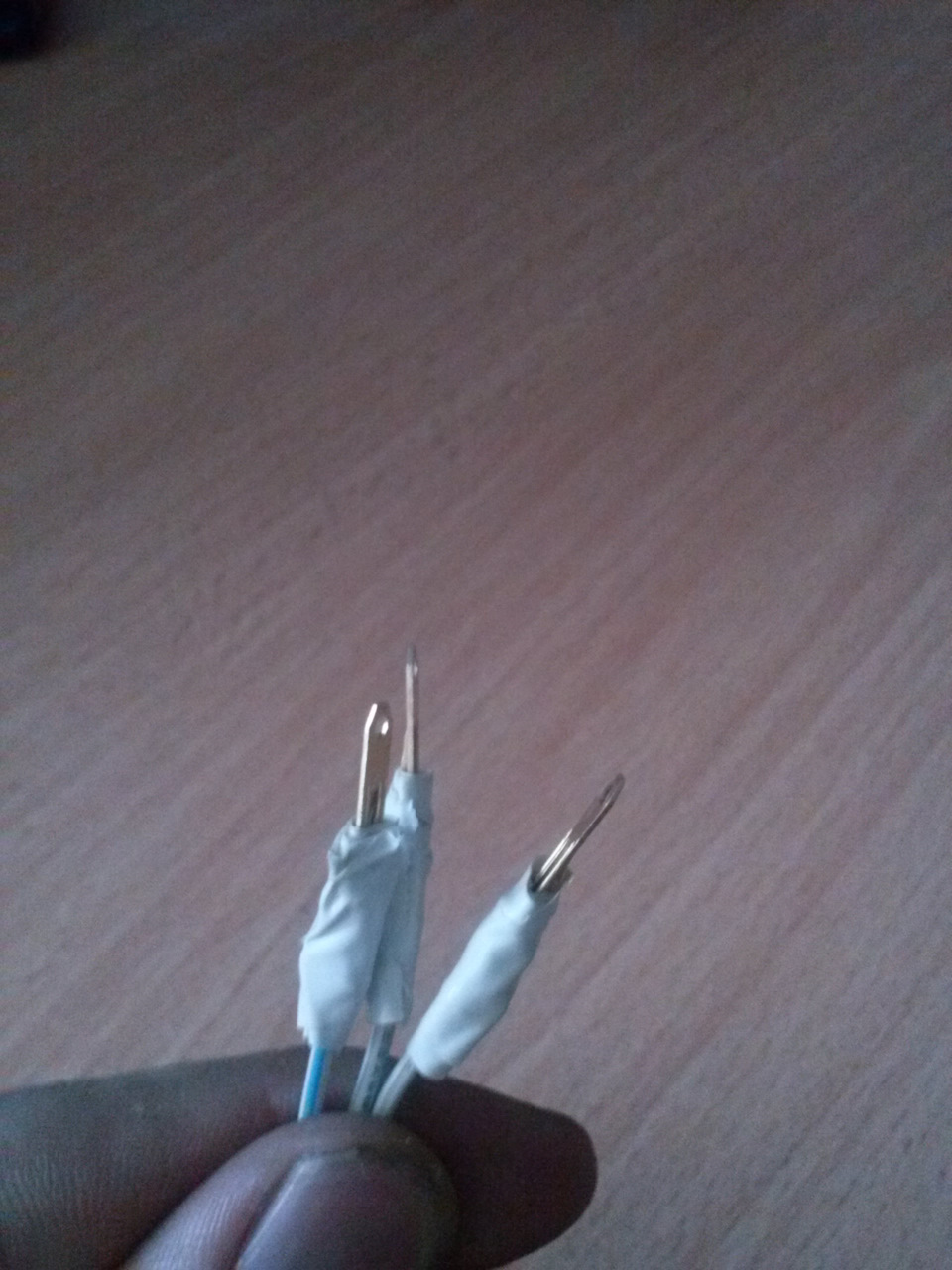

Подготавливаем проводки

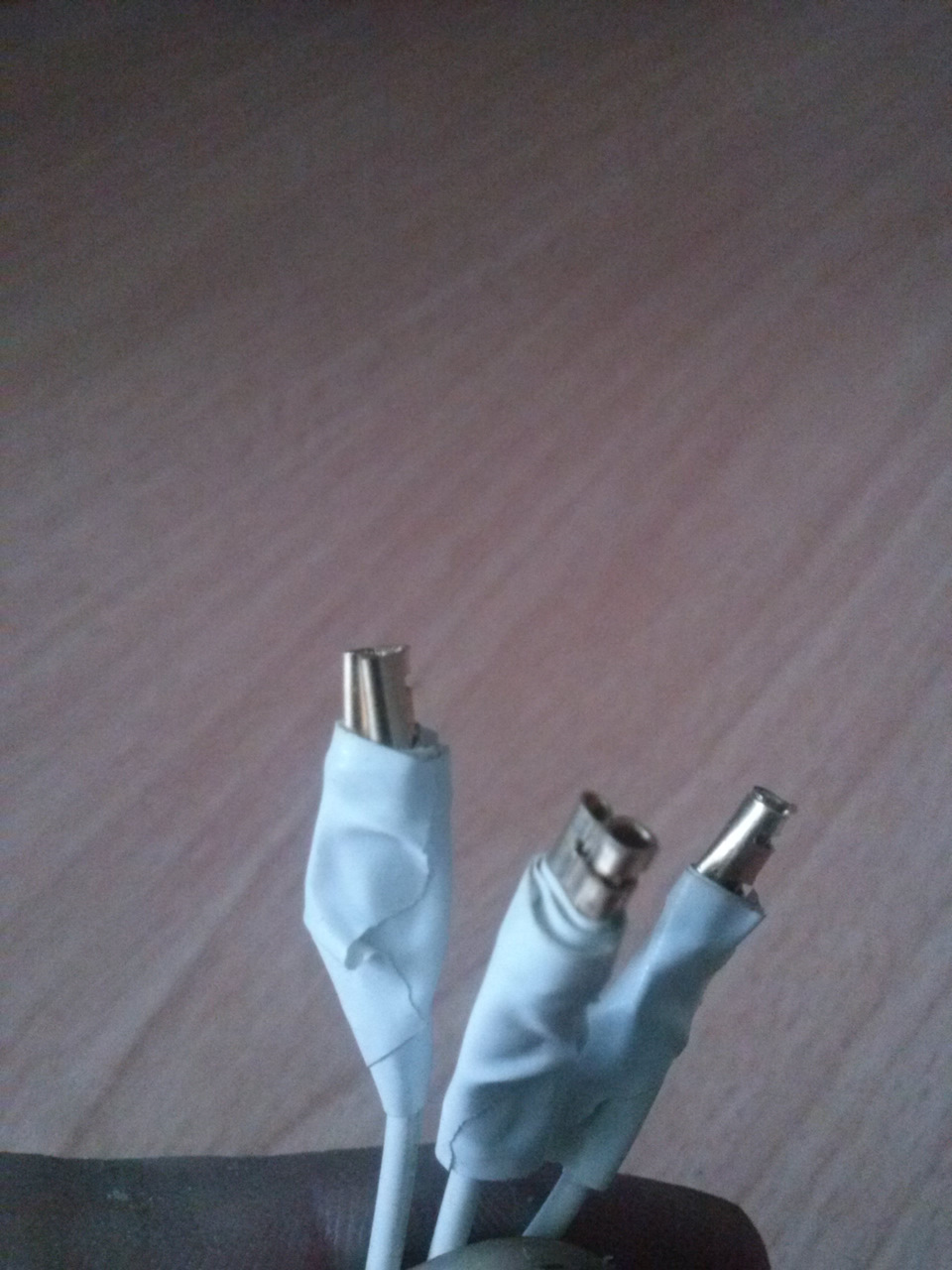

Подготавливаем проводки 2

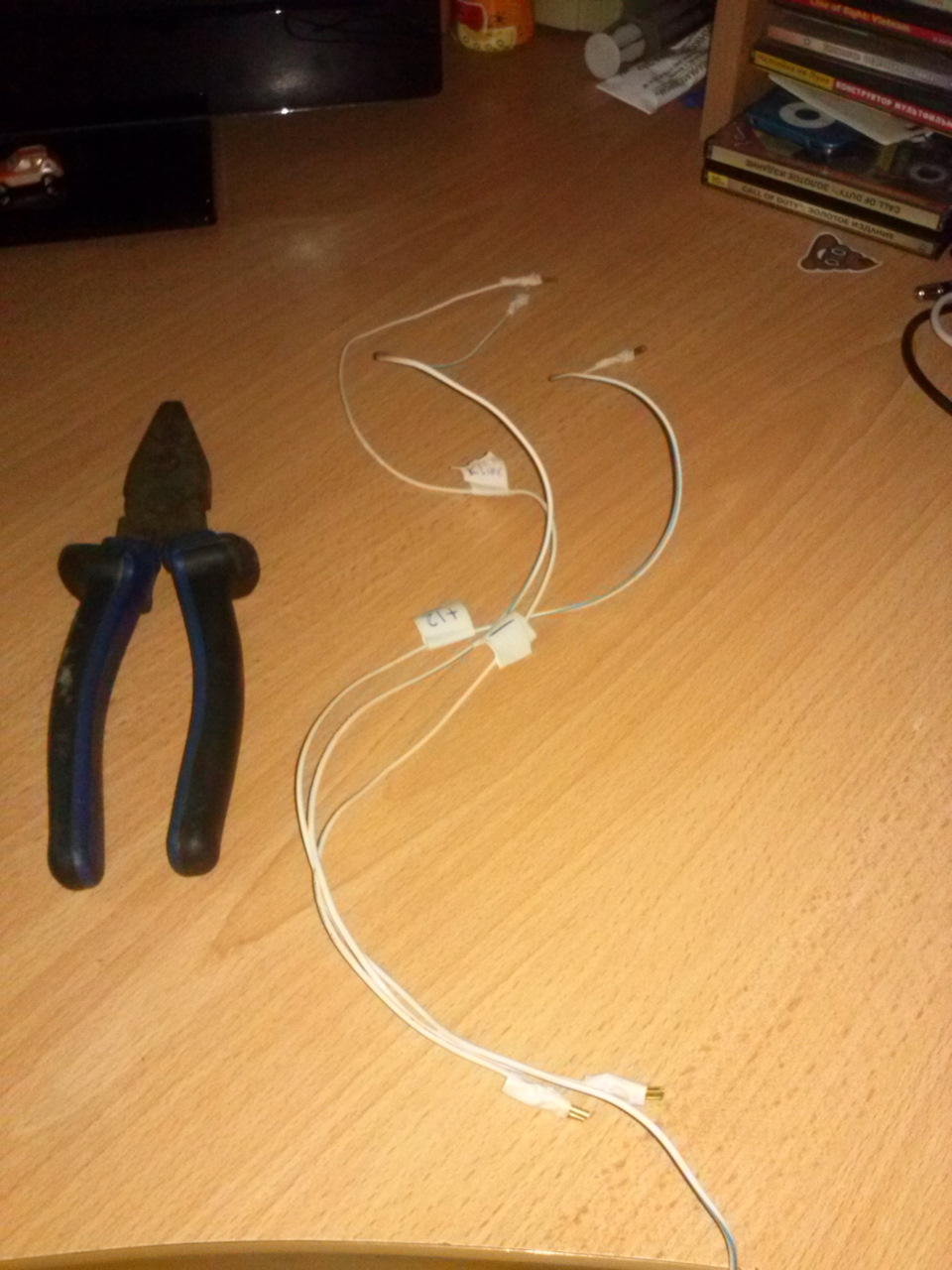

проводки готовые

Далее, уже в машине, нужно, для удобства, открутить крепление колодки диагностики (для тех у кого колодка находится в другом месте этого делать не нужно).

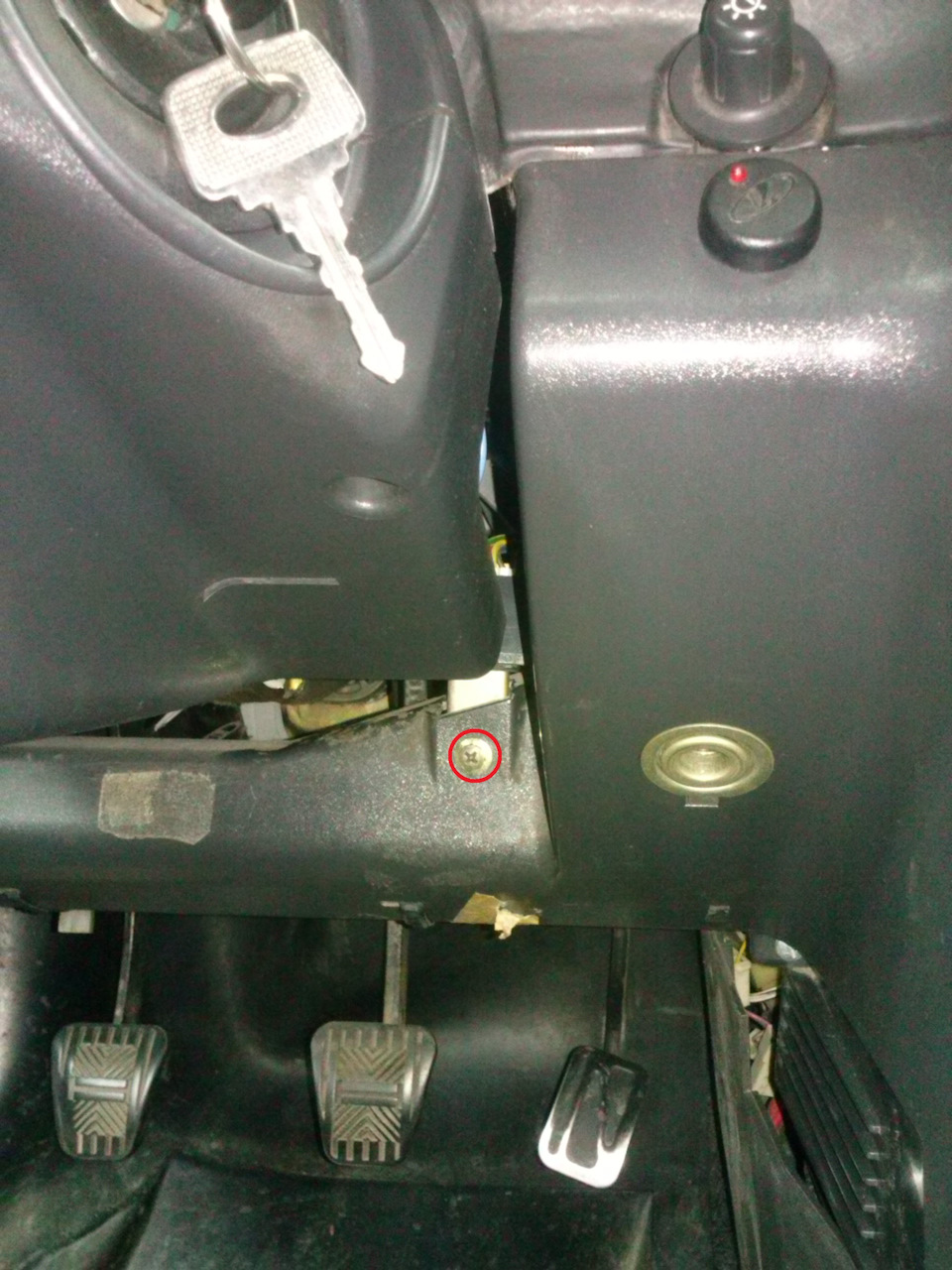

колодка диагностики на ваз 2110 2002 года

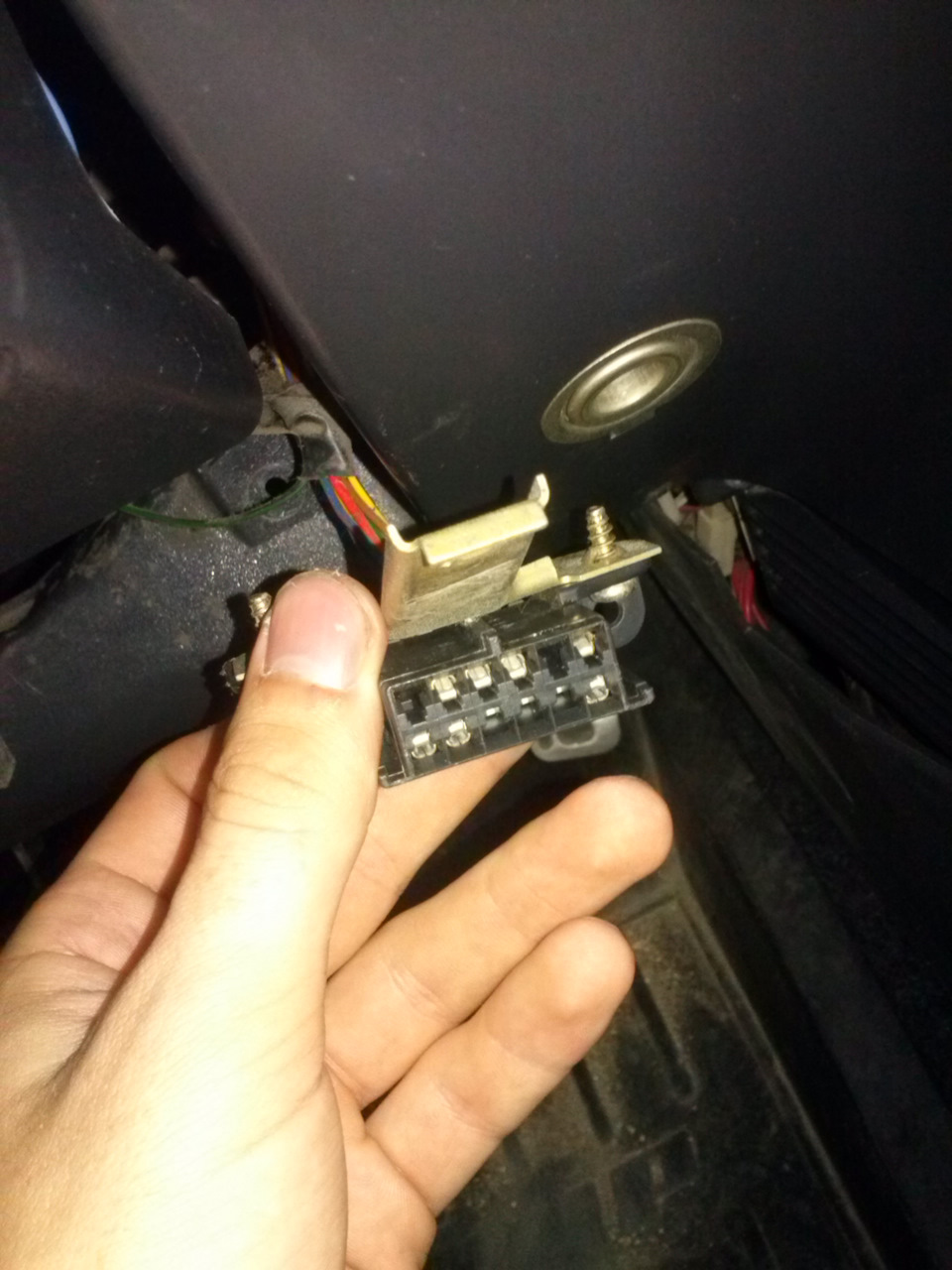

Так выглядит отсоединенная колодка

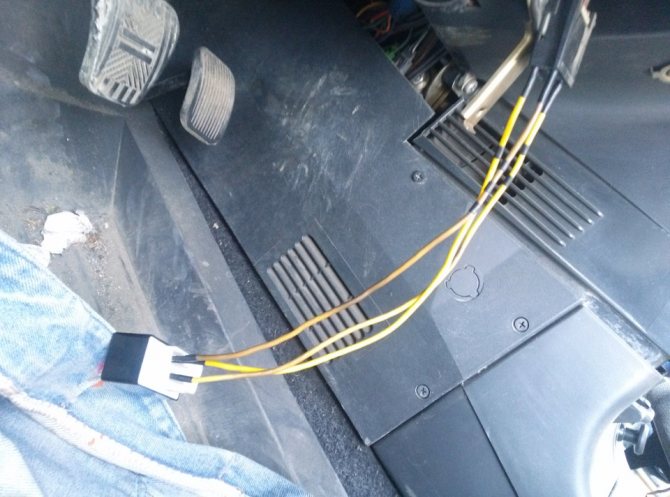

Просто подцепляем подготовленные провода к колодке и кабелю по схеме. Я минусовой провод подключал просто к 5 пину на обд2.

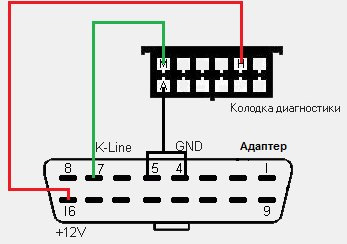

схема соединения

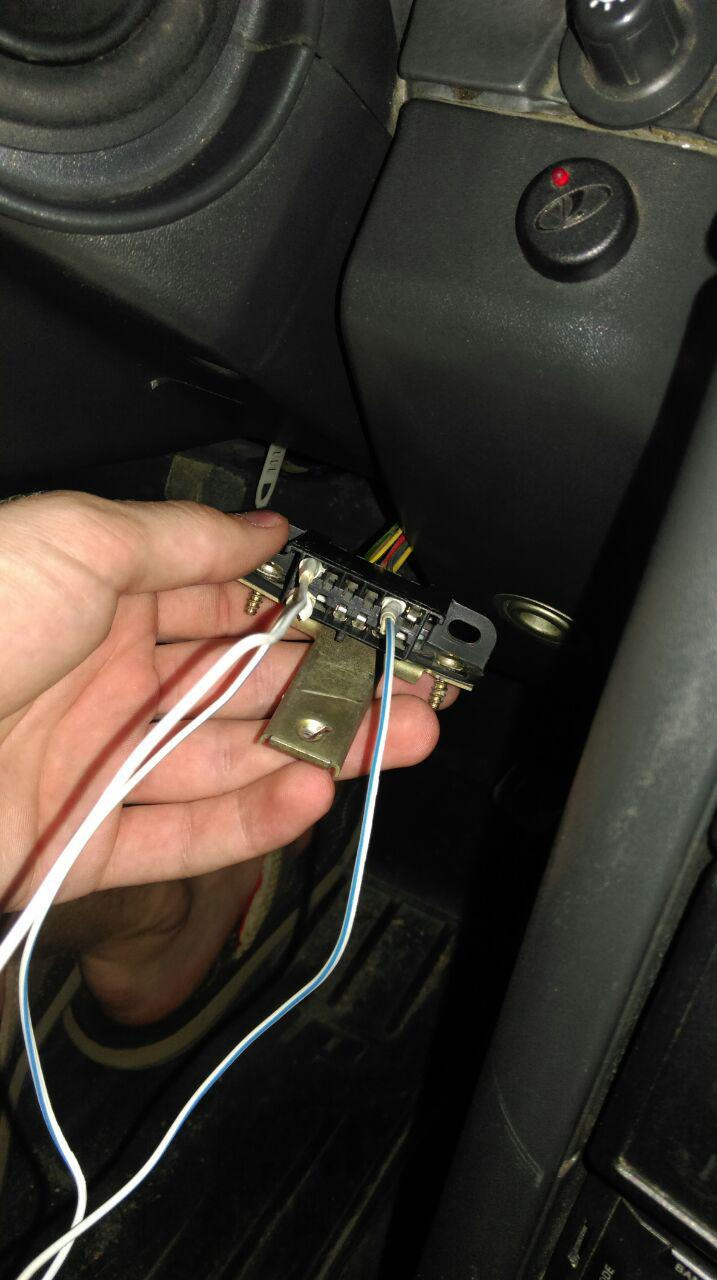

подключаем к gm 12

Подключение диагностического разъема к колодке

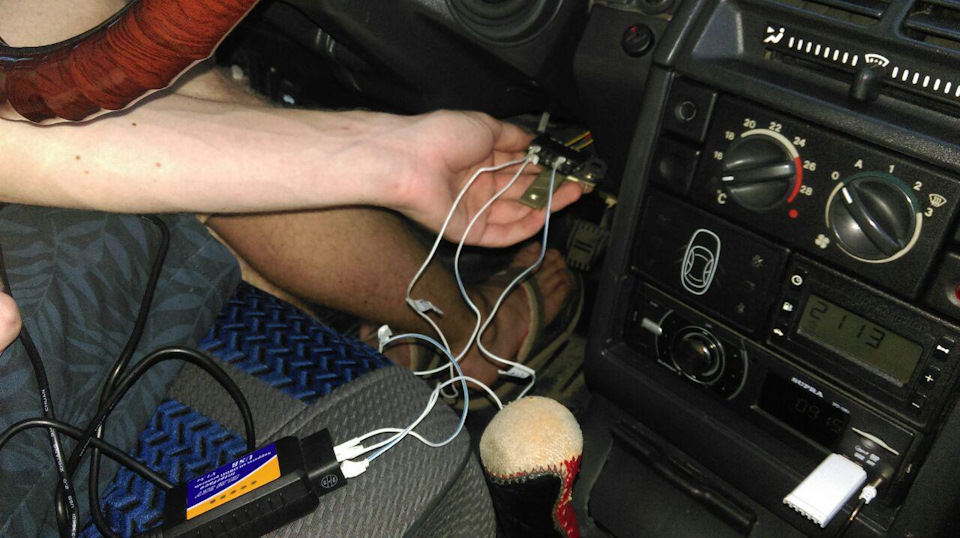

Подключаем кабель к ноуту и проводим диагностику. Я использовал программу OpenDiagFree. При запуске программы выбирал не K-Line адаптер а ELM327. p.s. Таким образом можно сделать только диагностику.

Подведем итоги

С появлением компьютерной диагностики автовладельцы и специалисты по ремонту сразу оценили основные преимущества в виде экономии времени, а также отсутствии необходимости демонтажа и тестирования важных узлов и деталей автомобиля.

В качестве итога отметим, что адаптер, подключенный в диагностический разъем OBD-2 ВАЗ 2110 и подсоединенный к компьютеру через кабель или путем беспроводного соединения, дает возможность комплексно протестировать автомобиль. В случае обнаружения той или иной неисправности с помощью программного обеспечения можно считать коды соответствующих ошибок для их точной расшифровки.
