Бортовой компьютер Рено Логан: как активировать

Введение

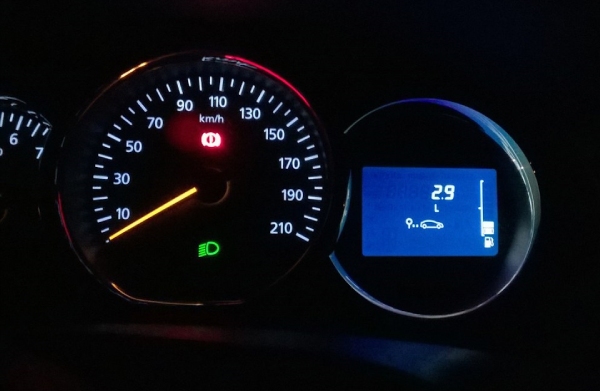

Вот как выглядит активированный бортовой компьютер

Возьмите во внимание тот факт, что на любой модели Рено Логан тот самый бортовой компьютер всё-таки присутствует, но его необходимо всего лишь правильно «разбудить». Обращаем ваш особое внимание, что нижеописанный способ не является самым лёгким, однако по сути своей получается самым эффективным.

В первую очередь, что необходимо знать, дак это то, что основная часть всей информации хранится на маленькой плате в приборной панели, с помощью которой и осуществляется активация.

Информация маршрутного компьютера

Одометр. Данные общего пробега Renault Logan 2 выводятся на панели приборов автоматически после запуска ДВС, и обнулить их не выйдет.

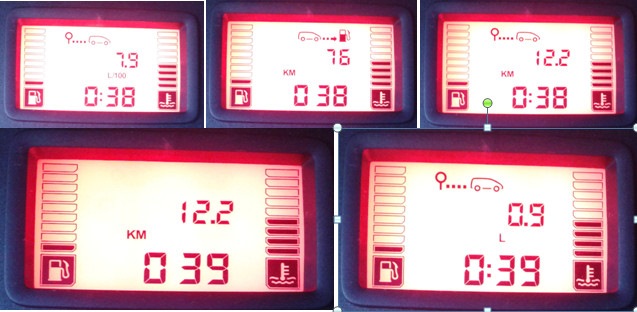

Что показывает борт компьютер ?

• Дневной пробег. Демонстрирует общую цифру дневного пробега с момента последнего обнуления. Предел – 999,9 км.
• Индикация времени — это часы в 24-х часовом формате.
• Общие затраты горючего. Представляет общую цифру литража, затраченного с момента последнего обнуления.
• Средние затраты горючего. Как уже понятно, показывают, сколько топлива уходит в среднем. Число, выводящееся на дисплее приборной панели Рено Логан 2, рассчитывается на основе расхода топлива и пройденного километража, с того момента, как была запущена АКБ, либо с последнего обнуления. Сразу после обновления данных счетчика водитель будет наблюдать на дисплее такую надпись – «—L/100». Предел начисления – 999,9 л. Однако, чтобы получить точную информацию о средних затратах Рено Логан 2, придется проехать не меньше 500 км.
• Расстояние до исчерпания топлива. Приблизительный километраж рассчитывается на основе средней скорости передвижения и затрат горючего на теперешний момент. Расстояние до того, как исчерпается топливо, рассчитывается и обновляется автоматически, пока машина движется.
• Пробег после обнуления показаний компьютера. На панели приборов отображается обобщенный пробег Рено Логан 2 после обнуления абсолютно всех показаний компьютера. Предел начисления – 999,9 км.
• Средняя скорость. Данный режим приборной панели демонстрирует среднюю скорость передвижения с момента последнего сброса информации.

Щиток приборов Логан 2 описание значков

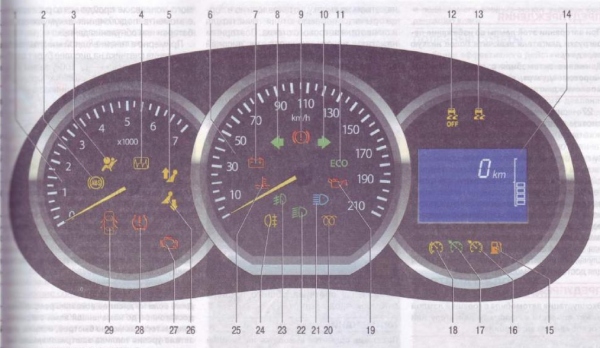

Далее будут указаны расположения абсолютно всех индикаторов приборной панели Renault Logan 2. А также подробные пояснения к ним. Изображение непосредственно панели приборов с пометками прилагается.

Кликните для увеличения

1. Электронный тахометр (1) – показывает, с какой конкретно частотой вращается коленвал двигателя. Шкала размечена от 0 до 7, а цена одного деления между основными пометками – 0,25. Чтобы уточнить, с какой частотой вращается коленвал за минуту, показания тахометра требуется умножить на 1 тысячу.
2.
   Сигнальный индикатор тормозной АБС (2) – если зажигание активно, на несколько секунд загорается желтым цветом. Если же активен стартер, индикатор горит непрерывно. После запуска движка лампочка должна потухнуть. Если работа системы нарушена, приборная панель сигналит непрестанно.
3.
   Оповещающая лампа неисправности подушек безопасности (3) – если подушки повреждены, после запускания мотора загорится желтым.
4.

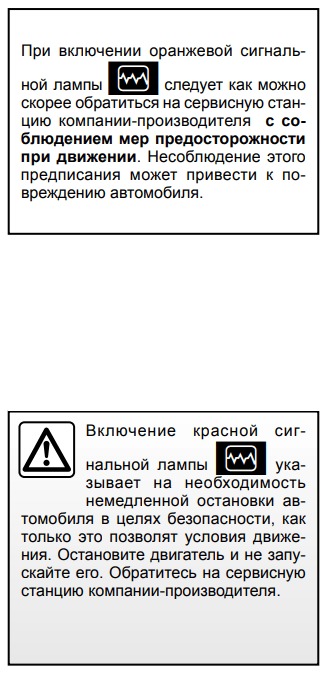

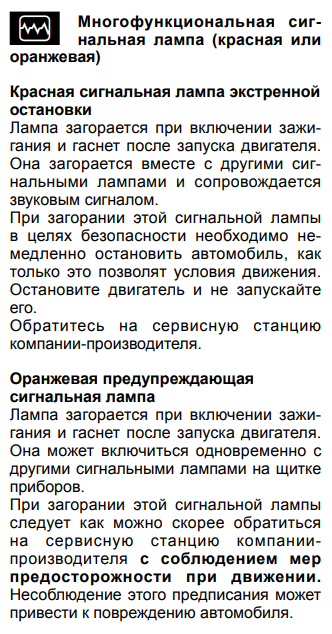

   Многофункциональная иконка (4) – при активации движка загорается красным на несколько секунд. Если же активен стартер, индикатор горит непрерывно. После запуска движка лампочка должна потухнуть. Если индикатор на панели приборов начал в процессе движения Рено Логан 2 светится красным, даже вместе с другими сигнальными огоньками, безопаснее будет притормозить и заглушить двигатель, как можно скорее повести диагностику. Если горит оранжевым, то обратитесь на станцию техобслуживания, соблюдая щадящий режим эксплуатации.


5.
   Оповещение о необходимости переключиться на более высокую передачу (5) – когда Логан движется, может загореться желтым, сигнализируя о том, что коленвал близок к максимальной частоте вращения.
6. Спидометр (6) – демонстрирует уровень скорости, с которой авто передвигается по дороге в данный момент. Шкала размечена от 0 до 210, а цена одного деления между основными пометками – 5 км.
7.
   Лампа, сигнализирующая, что АКБ разрядилась (7) – приборная панель зажигается алым, если повернуть в замке зажигания ключ в положение М. Сразу после активации мотора Логана лампочка должна угаснуть. Если при активном движке лампа все еще горит, это указывает на поломку генератора либо контроллера движения. Также дело может быть в ослабленном или оборванном ремне привода генератора.
8.
   Контрольный индикатор запуска левого поворотника (8)– представлен стрелкой, которая светится и мигает зеленым, одновременно с активацией левого поворотника. Если мигает чаще или горит стабильно, значит, лампочка в указателе поворота перегорела.
9.
   Сигнальный индикатор запуска стояночного тормоза и состояния тормозной системы (9)–горит алая лампа после запуска зажигания, если уровень тормозной жидкости в бачке занижен сверх допустимых мер. Либо рычаг стояночного тормоза находится в поднятом положении.
10.
    Контрольный индикатор запуска правого поворотника (10) – представлен на панели приборов стрелкой, которая светится и мигает зеленым, одновременно с активацией правого поворотника. Если мигает чаще или горит непрестанно, значит, лампочка в указателе поворота перегорела.
11.
    Контроллер включения режима ЭКО (11) – активируется, только если этот режим предустановлен в Логане.
12.
    Сигнал отключения ESP (12) – приборная сияет желтеньким, предупреждая о неисправности. Мигает, если система сработала.
13.
    Контроль систем ESP и ASR (13) – загорается, если системы срабатывают.
14. Дисплей бортового компьютера (14) – помимо уже перечисленного функционала, высвечивает шкалу уровня наполненности бензобака.
15.
    Индикатор резерва топлива (15) – горит оранжевым, если топливной жидкости Логану хватит приблизительно на 80 км дороги.
16.
    Сигнал о работе круиз-контроля (16) – если таковой установлен.
17.
    Запуск круиз-контроля (17) – если таковой установлен.
18.
    Индикация скоростного ограничителя (18) – светит рыжим, если достигнут максимум заданной скорости.
19.
    Индикация критического падения уровня масла (19) – огонек на панели приборов зажигается алым, если повернуть в замке зажигания ключ в положение М. Предупреждает, что уровень смазочной жидкости упал ниже нормы. Сразу после активации мотора лампочка должна угаснуть.
20.
    Предпусковой подогрев двигателя (20) – не используется на Рено Логан 2 для авторынка РФ.
21.
    Включение дальнего света (21) – активируется с дальними фарами.
22.
    Включение ближнего света (22) – активируется с ближними фарами.
23.
    Запуск противотуманных фар (23) – загорается вместе с «противотуманками».
24.
    Запуск задних противотуманных фар (24) – загорается вместе с задними «ПТФ».
25.
    Индикация перегрева антифриза (25)– если зажегся (красным), безопаснее будет ненадолго остановить Логан и дать мотору остыть.
26.
    Оповещение о необходимости переключиться на передачу пониже (26)– горение лампочки желтым, сигнализирует о том, что коленвал близок к минимальной частоте вращения.
27.
    Сигнал о поломке систем движка (27) – активируется на панели приборов в ходе пуска мотора. Сразу затем должен погаснуть. Если сияет, пока машина едет, это говорит о соответствующих неисправностях. Может гореть одновременно с №4, №7, №19 и №25, уточняя причину поломки. Правильно будет прекратить движение и эвакуировать транспорт на ближайшую станцию техобслуживания.
28.
    Индикация падения давления в покрышках (28) – активна, если в каком-либо из колес давление критично занижено.
29.
    Не заперта боковая дверца (29) – при попытке запустить двигатель Логана, сигнализирует о том, что какая-то из дверей не закрыта или закрыта неплотно.

На этом расшифровка панели приборов Рено Логан 2 завершена.

Смотрим версию прошивки панели и бортового компьютера

Перед тем как провести активацию бортового компьютера, необходимо узнать какая версия прошивки на ней установлена.

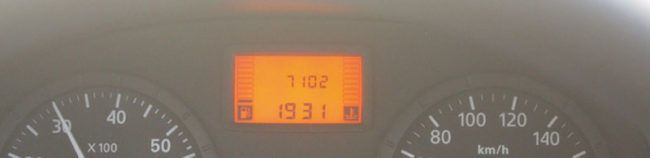

7102 — именно такая версия прошивки на этом Логане

Сделать это можно очень просто, достаточно лишь зажать кнопку информации суточного пробега и после включить зажигание, далее (в течении 2-5 секунд) на приборной панели появится информация в виде цифрового кода, состоящего как правило из 4 цифр, собственно это и будет являться версией прошивки.

Если на вашем варианте последняя цифра заканчивается на «1» это будет означать, что ваш бортовой компьютер оснащён «урезанной» версией и нуждается в активации.

Установка

Чтоб установить и активировать систему, можно пойти 2-мя способами.

• Установка сверху торпедо.
• Врезка БК в нишу центральной консоли.

Типы данных установок отличаются эстетичностью вида и сложностью в монтаже. duration: что показывает бортовой компьютер как устранить. косяки рено логан 2 Давайте разглядим 1-ый вариант, потому что мы считаем его более комфортным и неопасным.

1. Итак, начинать мы будем с распаковки нового девайса и внимательного чтения аннотации.
2. Судя из описания технического регламента, проводку путного компьютера необходимо подсоединять к схеме диагностического разъема, после этого особым удлинителем выводим поверх торпедо.
3. Последующим шагом будет разборка салона и других его составляющих. Для этого нужно демонтировать пластмассовые накладки на порогах дверного проема, также декоративные элементы фронтальных и средних стоек. форум о новом рено логан 2 бортовой компьютер и т.д. То можно его активировать. Делать это необходимо только по одной стороне, лучше левой. Данную работу необходимо проводить для укладки кабеля датчика температуры уличного воздуха.

Активация БК и ДТ при помощи ELM 327 PyRen на RENAULTТайм код если не желаете глядеть как устанавливаю PyRen: 13:40 savedEcus.p — Это . Активация недокументированных функций Логана 2015гВся информация в этих статьях:  .

1. Для установки датчика температуры воздуха, нужно провести его провод до фонаря заднего бампера, после этого произвести его установку таким макаром, чтоб датчик не касался кузовных частей автомобиля. Подробная статья о том, как активировать бортовой компьютер на рено логан 2, почему он не активен, использование программатора и подключение к схеме. Бортовой компьютер рено логан: выбор, установка и активация. Делается это для того чтоб, потоки воздуха не искажали сущность реальной температуры.
2. Проделываем нужные отверстия для проводки, после этого укладываем кабель, оставляя маленькие припасы по длине.
3. Подключаем БК к питанию и производим настройку показаний температуры воздуха, пробега, расхода горючего, температуры охлаждающей жидкости и других характеристик.
4. После этого необходимо поставить компьютер в режим автообмена информацией с блоками управления движком. Бортовой компьютер на рено (renault) Как самостоятельно активировать бортовой компьютер на рено. распространенные проблемы в рено меган 2 и их устранение как снять моторчик. Бортовой компьютер рено логан: программа диагностики и. Сделать это можно, прочитав подходящий пункт в аннотации.

Для Рено Логан есть несколько типов систем подсчета расходов, но конкретно этот вариант считается более удачным и дешевым решением.

Для того, чтобы получилось выполнить всё что задумано, потребуются следующие дополнительные запасные части:

• Конденсатор на 47 микрофарад мощностью 10 Вольт (также подойдет и на 16 В).
• Четыре резистора на 18-30 кОМ.
• Четыре резистора на 50-100 ОМ.
• 25 – ти контактный LTP-порт. (Такие устанавливали раньше на МФУ или принтеры).
• Любые выпрямительные диоды на 1 А (как пример IN4007).

Кроме всего вышеназванного, для проведения тестирования программатора потребуется микросхема от любого производителя под маркировкой 93C56, а также большое количество проводов с самым маленьким сечением.

Совет!

Перед тем как купить выпрямительные диоды, проверьте их в магазине на работоспособность, потому как они могут оказаться «пробитые».

Общая стоимость каждой позиции вряд ли будет превышать сумму в 100 рублей, таким образом подобный ремонт не сильно ударит по семейному бюджету.

Программирование микросхемы на плате

После успешной прошивки подключаемся к микросхемам на плате приборной панели. Для начала нужно сохранить дамп памяти, полученный файл будет иметь расширение «.bin».

Для продолжения работы понадобится программа LFE 6.2. В ней нужно открыть прошивку, и можно приступать к редактированию.

Примечание: Очень важно, чтоб номер новой прошивки соответствовал старой: на место 7101 нужно ставить 7102, на место 6001 — 6002. Много пытавшихся самостоятельно прошить бортовой компьютер Рено ошибались на этом пункте, что приводило к поломке.

Отредактировав нужные параметры, жмём кнопку SWAP. Все значения поменялись, так и должно быть. Сохраняем изменённую прошивку и, при помощи «Хамелеона 1.6» устанавливаем её на чип. Теперь бортовой компьютер Рено активирован. Остаётся поставить все обратно на свои места.

Как осуществить прошивку пробной платы

Завершив коммутацию, скачиваем программный продукт «Хамелеон 1.6».

Заметим, что данный софт рассчитан на совмещение с «Windows XP». Если возникает потребность в настройке совмещения с новыми версиями ПО, то действие выполняем, следуя таковому алгоритму.

1. Правым кликом по символу программы вызываем меню и активируем пункт «Свойства».
2. Обнаруживаем вкладку «Совместимость» и идем по ней.
3. Видим флажок напротив контекста «Запустить в режиме совместимости с…» и активируем его.
4. Выпадает меню, в котором выбираем «Windows XP».
5. Активируем «Запускать от Администратора».
6. Жмем «Применить».

Такими действиями наделяем программу способностью запуска в достаточно широком перечне операционных систем.

Чтобы активировать функционал тестового чипа выбираем конкретную прошивку под грифом «по умолчанию». Выполнить это возможно посредством выделения прошивки «7002», расположенной в правой вкладке вверху. Когда ошибки не обнаруживаются, значит процесс течет успешно и теперь можно «перемещаться» к непосредственной прошивке схемы приборной панели. Появление символа «Ошибка 0» свидетельствует о неправильной спайке выводов программатора. Проверяем и исправляем!

Активация и программирование платы бортового компьютера

Перед тем как приступить непосредственно к программированию, сохраняем дамп своей прошивки в программе Хамелеон с расширением bin.

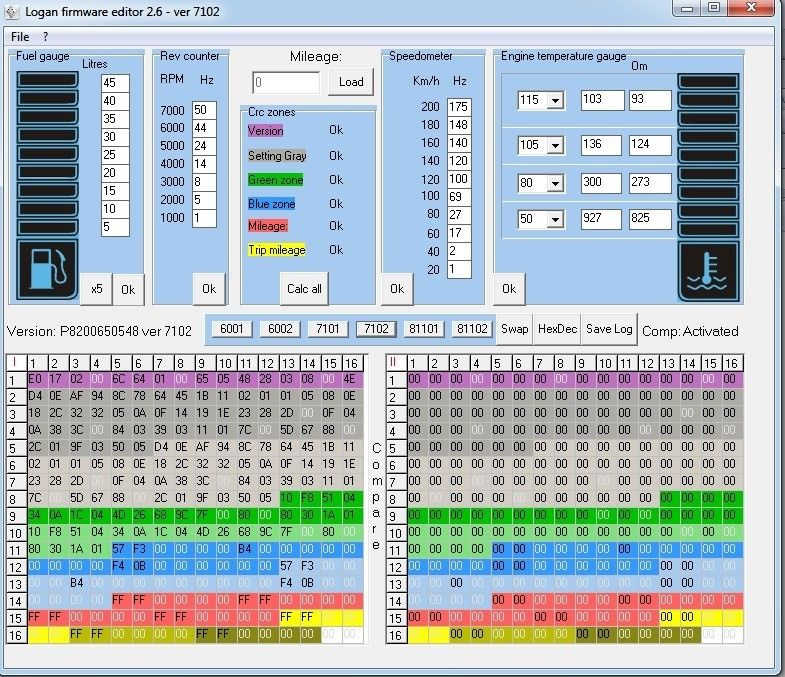

Далее качаем программу LFE (Logan Firmware Editor) 2.6, открываем вновь сохранённую прошивку и редактируем значения:

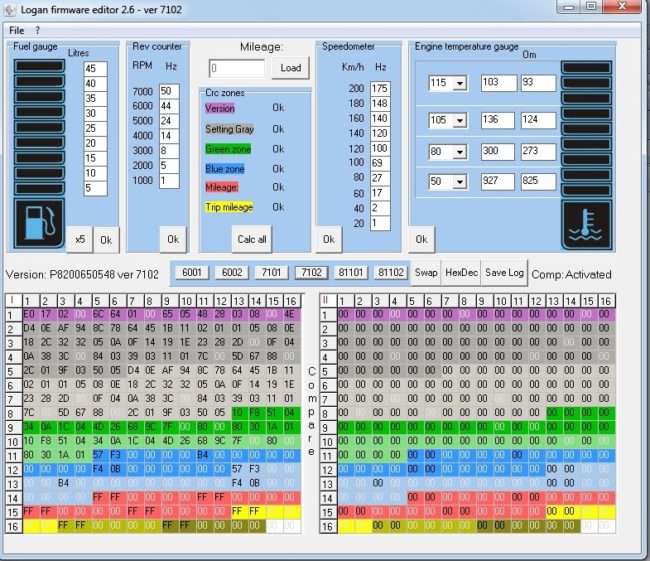

Так выглядит меню в программе LFE.

• Выбираем прошивку соответствующей вашей серии, то есть 6002 вместо 6001 и так далее. (Обратите внимание, что ставить прошивку не своей категории не рекомендуется, так как от этого не будет никакой пользы).
• Кроме этого, можно изменить значение на деления топливного бака, как видно в верхней левой части, каждое деление разделено на 5 литров горючего.

После того, как все значения установлены, нажимаем на кнопку SWAP, после чего все значения поменяются. Сохраняем вновь созданную прошивку и «заливаем» её уже через программу Хамелеон 1.6 и прошиваем чип.

Важно!

Перед тем как установить новую прошивку, скопируйте на всякий случай старую в надёжное место.

Суть диагностического режима

Данный режим может стать потребным во время «общения» с компьютером автомобиля и позволит получить сведения, касающиеся следующих характеристик или параметров:

• прошивочной версии софта;
• объемного показателя остатков топлива в баке (в литрах);
• моментального топливного потребления (версии моторов: 1,4 и 1,6 литра)

Также посредством обозначенного программного инструмента можно реализовать диагностику в отношении монитора и определенных датчиков, дабы узнать, как прошла активация бортового компьютера на автомобиле Renault Logan. Выполнить вход в режимное меню нетрудно, ведь алгоритм отображен в соответствующей инструкции. С этой целью вставляем ключ зажигания в общеизвестный замок и удерживаем в нажатом состоянии кнопку, отвечающую за обнуление суточного пробега. Спустя несколько мгновений компьютер осуществляет вход в обозначенный диагностический режим.

Процесс диагностирования способен обеспечить 5 режимов предоставления информации.

1-й отображает сведения о прошивочной версии.

Второй обозначает перечень параметров ЖК-монитора.

Третий режим способен отобразить остатки топлива, но только в случае фактического объема менее 50 литров. Когда бензина больше обозначенного предела дисплей однозначно отобразит символ «50».

Посредством 4-го режима контроллер проинформирует водителя о моментальном топливном потреблении.

Если в цепи присутствует факт неполадок во время того, когда происходит активация бортового компьютера в автомобиле Рено Логан, то компьютер будет сигнализировать об этом путем отображения прочерка на дисплее.

О кодах ошибок:

• поломка датчика температурного параметра жидкости контура охлаждения: «—TO».
• когда неисправен датчик уровня (в баке): «-JO—».
• изъяны в системе топливоподачи: «D—-».

Если возникла потребность покинуть режим, то удерживаем нажатый штырек на протяжении нескольких секунд.

Теперь вы знаете, как активировать бортовой компьютер правильно на своем автомобиле Рено Логан.

Видео



Подведем некоторые итоги

Ввиду того, что автомобиль Рено Логан первой модели не укомплектован системами бортового слежения за расходом топлива и других полезных систем автомобиля, установка бортового компьютера считается весьма полезным решением.

Благодаря простоте конструкции, установку данного девайса может осуществить любой автовладелец, не прибегая к помощи автосервиса.

Внимательно читайте инструкцию по установке данного гаджета на Рено Логан, и проводите пошаговые действия с учетом всех особенностей.

Испытав данную систему, мы с уверенностью можем сказать, что полезность этой детали не имеет границ и на 100%!совпадает с реальными показаниями систем автомобиля. Выбор всегда остается за вами, но поверьте, это действительно полезная вещь.

Сейчас практически каждый мировой производитель разработал себе универсальную платформу, на которой можно построить городской кроссовер, а можно бюджетный седан. Два, казалось бы, разных автомобили, за разные деньги, но, если «копнуть» они могут иметь очень много общего, особенно по электронике.

Что такое скрытые функции? Такого термина нет, придумали его автомобилисты. Суть в том, что за логику работы различных электронных устройств автомобиля отвечает блок BCM (Body Control Module).

Этот блок может с помощью цифрового сигнала управлять дворниками, форсунками, замками дверей, моторами стеклоподъемников, зеркал и так далее. Именно для этого используется CAN-шина, по ней передается/принимается цифровой сигнал, который дальше преобразуется в аналоговый. Такой подход предложил инженер компании Bosch еще в 80-х годах.

В блоке BCM заложено множество настроек, более того в ряде случаев блоки в дешевом и дорогом автомобиле «одинаковые» их просто нецелесообразно удешевлять (собственно то с чего я начинал эту статью), но ряд функций просто отключается, чтобы была некоторая разница.

Что можно активировать – настроить? Можно отключить разные джинглы (звуковые оповещения о не пристёгнутом ремне о ключе в замке и так далее), изменить алгоритм настройки усилителя руля, как правило производитель закладывает несколько профилей (среди которых есть спорт), изменить чувствительность датчика света, чтобы ближний включался позже.

Включить такие функции как помощь при старте в гору (на механике удобно), система косвенного контроля в шинах, которая работает за счет информации от датчиков ABS.

Во многих автомобилях VAG с завода не активирована функция автоматического закрытия окон в дождь, даже в дорогих. Хотя датчик дождя и автоматические стеклоподъемники стоят много где, вопрос лишь программного обеспечения.

Конечно всё не описать, так как для одних автомобилей список скудный, а для других очень даже обширный, например, у другу на Audi Q7 было так, на автомобиле стоит с завода котел Webasto, но он не активирован программно, дилер запросит за процедуру 50 тысяч. В итоге активировали обычным шнурком «Вася Диагност», цена которого с хорошим обновляемым ПО 6 тысяч, им же теперь можно читать ошибки, смотреть показатели коррекций и многое другое.

Главный вопрос, как? Естественно нужен сам диагностический прибор, самый доступный вариант ELM 327/

Также нужна программа, есть простой вариант, но платный – Carista, устанавливается на телефон, и сама находит то, что можно активировать или настроить, можно конечно подсуетиться и получить её функционал бесплатно… Есть “бесплатные” программы для ноутбука, например, DDT4all или ELM Config для Ford, но с ними уже будет сложнее/
