Блок предохранителей Рено Флюенс: где найти и как заменить

Расположение блоков предохранителей на Рено Флюенсе

Первый концепт седана Renault Fluence был представлен на Парижской автомобильной выставке в 2004 г. Серийное производство модели, заменившей на восточноевропейском рынке Рено Меган, началось в 2009 г.

В 2010 г. крупноузловая сборка стартовала на московском заводе «Автофрамос». В 2011 г. дилеры продавали машину по минимальной цене 599 тыс. руб., пытаясь составить конкуренцию Форду Фокусу.

Однако продажи в 2012 г. на уровне 17 тыс. образцов не позволили обогнать «американца».

В 2013–2014 гг. состоялся рестайлинг. На автомобиле поменялся внешний вид, появились двигатель объемом 1,5 л, ранее устанавливаемый на модели Ниссан, вариатор. Однако новшества не повысили продаж, и в 2016 г. выпуск Renault Fluence прекратился.

Основные реле и предохранители Renault Fluence отвечают за защиту силовых цепей и магистралей автомобиля. Плавкие вставки предупреждают повреждение электроники, агрегатов при перепадах напряжения и попадании влаги.

На отечественном рынке наиболее распространены авто российской и турецкой сборки. С 2014 года расположение вставок и реле изменено. Теперь панелей три.

Блоки, в которых смонтированы реле и предохранители на Рено Флюенсе, располагаются в салоне и моторном отсеке.

Автомобили с левосторонним управлением

Автомобили с правосторонним управлением

Renault Fluence (2009-2019) — блок предохранителей и реле

Распространяется на автомобили, выпущенные в годах:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Монтажный блок

Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — Блок управления АКП
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — Блок управления АКП
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрокорректор
25. 20А — Ближний свет (правая фара), электрокорректор

Дополнительный блок

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Обозначение

• A — Не используется
• B — Реле подогревателя топлива (450)
• C — Реле света заднего хода (602)
• D — Не используется
• F1 — 80A блок интерфейса отопителя (1550)
• F2 — 70A блока предпускового подогрева (257)
• F3 — 50A ЭБУ коробки передач (119)
• F4 — 80A блок интерфейса отопителя (1550)
• F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
• F6 — 20А Подогревателя топлива (449)
• F7 — Не используется
• F8 — 30А — Управления реле электровентилятора (234)
• F9 — Не используется

Блоки возле АКБ Рено Флюенс

Возле аккумуляторной батареи расположены 2 блока.

Схема блока плавких вставок высокой мощности Рено Флюенс

Описание

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А — дополнительный отопитель
6. 50А —  ЭБУ АБС с ESP

В некоторых комплектациях встречается, отдельно расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.

Схема блока отключения АКБ

Описание

• F1 — 190A Стартер
• F2 — 50A блок предохранителей и реле в салоне
• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 — 80A электроусилитель рулевого управления
• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

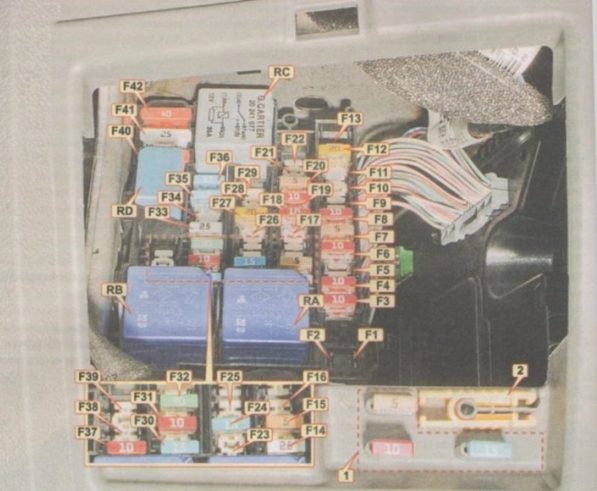

Блок предохранителей и реле Renault Fluence в салоне

Теперь о предохранителях и реле в салоне машины. Этот блок легко найти в его вполне ожидаемом месте, с левой стороны внизу панели приборов на месте водителя. Именно там расположены предохранители для большинства случаев.
 Если открыть дверку, то на обратной стороне дверки можно найти обозначения, но я сейчас их продублирую. Однако вначале о внешнем виде блока, смотрим как он выглядит.

Что касается реле, то у них следующие задачи:

RA 70А —реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
RB 70А —реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
RC 40C —реле обогрева заднего стекла
RD 20A —реле звукового сигнала

Еще один блок установлен под сиденьем пассажира

F1 — 40A предохранитель питания реле электрического стеклоподъемника ,управления реле системы обеспечения безопасности детей
F2 —
F3 —
F4 —
A — 40AРеле электро — стеклоподъемника
B — 40A Реле системы обеспечения безопасности детей на заднем электрическом стеклоподъемнике
C —70A 2 реле «+» при работающем двигателе (1616) для питания электрического вентилятора салона

Схема предохранителей Рено Флюенс

Ниже приведена схема каждого монтажного блока в отдельности и расшифровано, за какие цепи элементы отвечают.

Главный модуль моторного отсека.

Далее нужно рассмотреть вспомогательный блок.

Далее представлены силовые предохранители, установленные на аккумуляторной батарее.

Также здесь есть еще одна панель.

Наибольшее количество предохранителей устанавливается в салоне машины.

Предохранитель прикуривателя

Предохранитель №3 отвечает за передний прикуриватель и предохранитель №3 отвечает за задний штекер – 4 номинала на 10А.

Пример доступа к блоку и замены предохранителя прикуривателя смотрите в этом видео.

Предохранитель печки Рено Флюенс: где находится

За питание моторчика основного отопителя отвечает вставка 7, установленная под капотом. Рядом, под номерами 1 и 4 монтируются контрольные реле устройства.

Привод моторчика дополнительного подогревателя салонного пространства защищается реле 1 и 5, смонтированными в салоне.

Читайте также:  Замена стеклоочистителей ваз 2110 собственными силами

Предохранитель и реле стартера

Устанавливается в моторном блоке под номером 19. Соответствующее реле смонтировано на плюсовой клемме аккумуляторной батареи на позиции 1.

Предохранитель омывателя лобового стекла

Стеклоомыватель ветровой части машины защищается салонной вставкой под номером 8. За работу стеклоочистителя отвечает другой элемент.

Втягивающее реле Флюенс

Устанавливается на машине классически – в корпусе стартера. Средняя цена, по которой можно найти устройство колеблется в пределах 2500 рублей.

Предохранитель и реле бензонасоса: где находится

Подача питания на топливный насос выполнена через вставку 21. Реле монтируется отдельно. Обычно оно ставится на стартере.

Предохранитель АБС

Система ABS питается от двух элементов. Силовая часть подключена через плавкий элемент 30 в моторной части. Управляющие контроллеры подведены к вставке 15 салонного модуля.

Предохранитель на магнитолу

Подача напряжения для автомагнитолы штатной конструкции выполнена через модули 19, 26 и 27, расположенные в салоне.

Задний ход

Лампы защищают предохранитель 17. Также в конструкции присутствует силовое реле С, смонтированное в салоне автомобиля.

Ближний свет

Система питания фар головной оптики разделена на две части. Здесь ответственны вставки 24 и 25 моторного отсека.

Подсветка номера

Освещение номерного знака сопряжено с общей системой автомобиля и зациклено на предохранителе 1.

Предохранитель багажника

Освещение крышки отделения проведено через второй элемент, установленный в моторном отсеке.

Обогрев заднего стекла

За подогрев отвечает вставка 7 мотора. Питание переключателя выполнено от предохранителя 42, а силовое реле расположено на позиции С под приборной панелью.

Обогрев сидений

Система подогрева кресел переднего пассажира и водителя проведена через вставки 11 и 12.

Вентилятор охлаждения

Реле системы устанавливается в непосредственной близости от привода.

Рено Флюенс: предохранитель фары

Противотуманки, при их наличии, защищены вставкой 4. Если дополнительных осветителей на машине нет — используется как резервная.

Регулятор напряжения

Смонтирован внутри генератора на приводном валу. Чтобы снять его, потребуется разобрать весь модуль.

Предохранитель габаритов

Огни проведены для каждого борта автомобиля отдельно. Правая и левая стороны запитаны от вставок 1 и 2.

Предохранитель сигнала

Силовая часть магистрали прокладывается через элемент 15. Питание нажимной кнопки выведено на вставку 16. Также здесь имеется реле стоп-сигнала. Он отвечает и за питание других осветителей.

Предохранитель кондиционера Флюенс: где находится

Система охлаждения воздуха в машине проведена через элемент 22. Отсюда идет управление на выключатели и привода.

Поворотники

Предохранитель установлен в салоне авто под приборкой на позиции 30. Реле смонтировано там же (для первых модификаций). Последующие версии сконструированы по другому принципу. Здесь за повороты отвечает блок комфорта, смонтированный под капотом.

Стеклоподъемники

Для удобства обслуживания и упрощения, системы стеклоподъемников разделены на несколько ветвей. Задние подъемники защищены вставками 16/17. Для передней зоны также есть два предохранителя. Водительская сторона перекрыта элементом 32. Пассажирский участок выведен на вставку 14. Все части конструкции подведены через салонный модуль.

Замена предохранителей на Рено Флюенсе

 Если по какой-либо причине произошло короткое замыкание, элемент перегорает и подлежит замене. Некоторые автолюбители временно заменяют его проволокой, однако, в этом случае создается риск перегорания всего БП. Поэтому следует держать под рукой запасной комплект элементов. Не следует заменять вышедший из строя элемент тем, который рассчитан на иную силу тока, это приводит к выходу электроники из строя.

Частный случай

Рассмотрим ситуацию замены на примере автомобиля Рено Флюенс. Для начала разберемся, где у него находятся БП (описание актуально для этой модели, а также Рено Меган 3 2009–2014 годов выпуска). Под капотом здесь находятся два монтажных блока защиты и коммутации (БЗК), блок плавких вставок на АКБ и блок отключения АКБ. Имеется еще один БП в салоне.

В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем, катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля, переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости. Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле.

В блоке отключения АКБ присутствуют предохранители БП, реле и стартера, находящихся в салоне, БП и реле в моторном отсеке, генератора, усилителя руля, ЭБУ.

Блок плавких вставок защищает цепи дополнительного отопительного устройства, управления ABS/ESP, БП и реле, расположенных в моторном отсеке и салоне.

Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.

Процесс замены

Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.

Перед заменой любой части необходимо отключить соответствующую цепь и убедиться в том, что ключ зажигания находится в положении «LOCK». Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см.

Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок (делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются), затем освободить три фиксатора (один задний и два передних).

После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 (левая фара) и Ef25 (правая фара).

На крышке монтажного блока с внутренней стороны приведена схема расположения элементов. Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене. На изображении наглядно показано различие между исправным (В) и перегоревшим (С).

По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае – 10 ампер. Установите при помощи пинцета элементы нужного тока на место извлеченных. Важный момент в общем случае: если электроника не работает без видимых на то причин при исправном предохранителе, либо поставленный элемент перегорает через небольшой промежуток времени, следует обратиться в авторизованный сервисный центр для выявления причин неисправности и последующего устранения.

Признаками того, что какая-либо перемычка неисправна, являются:

• запах горелой изоляции или пластмассы;
• отказ какого-либо оборудования, например прикуривателя или топливного насоса;
• искрение на монтажных платах.

Чтобы поменять дефектную вставку, нужно устранить причины ее перегорания:

• протянуть и зачистить окисленные контакты;
• просушить попавшую в бокс воду;
• заизолировать оголенные участки проводки;
• отремонтировать или заменить неисправное оборудование;
• удалить восстановленный предохранитель или самодельные заменители – гвозди, монеты и прочие металлические предметы.

Далее нужно принять меры безопасности:

1. Припарковать машину на ровной площадке.
2. Закрепить колеса противооткатными башмаками.
3. Включить ручник.
4. Обесточить электрооборудование.
5. Поставить ключ в замке зажигания в нулевое положение.
6. Отбросить клеммы от АКБ.

Затем можно приступать к замене плавких вставок:

1. Изучить распиновку по схеме.
2. Вскрыть нужный установочный модуль.
3. Найти неисправную перемычку.
4. Удостовериться в том, что она сгорела, визуально или с помощью мультиметра.
5. Вытащить неисправную плавкую вставку диэлектрическим пинцетом.
6. Вставить новую подходящего номинала.
7. Завести двигатель.
8. Опробовать отказавший прибор.
9. Установить на место снятую крышку в случае устранения неисправности.

Рекомендуется регулярно осматривать резервные предохранители. В случае недостатка вставок приобретать новые в специальном магазине или автомастерской.

Советы для автомобилистов

Владельцы легковых автомобилей Рено Флюенс (Renault Fluence), использующие гнездо прикуривателя в качестве розетки для питания дополнительных устройств (навигатор, компрессор для накачки шин и т.д.), часто сталкиваются с проблемой перегорания предохранителя, защищающего эту электрическую цепь. Происходит это, в основном, по двум причинам: либо максимальная мощность подсоединяемого устройства больше той, которую может выдержать предохранитель, либо штекер этого устройства имеет размер не соответствующий гнезду прикуривателя.

Дело в том, что установленный при сборке автомобиля предохранитель F3, рассчитан на силу тока всего в 10 ампер. Значит, суммарная мощность подсоединяемых, к этому гнезду, устройств не должна превышать 120 ватт (10А*12В=120Вт). Если, к примеру, Вы включаете компрессор для накачки шин, мощность электродвигателя которого 140Вт, получая на него питание с данного гнезда прикуривателя, то предохранитель F3 тут же перегорит. Чтобы его заменить, необходимо попасть в монтажный блок, расположенный на передней панели слева от рулевой колонки. Предохранитель F3 стоит вторым снизу в крайнем правом ряду предохранителей.

Некоторые водители, вместо сгоревшего 10-ти амперного предохранителя F3, устанавливают новый 15-ти амперный предохранитель, так как в некоторых руководствах по эксплуатации этого автомобиля указывается, что в этом гнезде должен стоять F3 (15А), но объяснений по этому поводу нигде не встречается. Ведь при установке более мощного предохранителя, провода данной электрической цепи, рассчитанной на силу тока в 10 ампер, могут начать греться, что может привести к оплавлению изоляции с последующим коротким замыканием.

Вторая проблема, связанная со штекерами некоторых дополнительных устройств, которые необходимо устанавливать строго определённым образом, иначе избежать короткого замыкания в гнезде прикуривателя вряд ли удастся. Связано это с тем, что на сегодняшний день, нет мирового стандарта единого для диаметра и глубины гнезда прикуривателя, поэтому и штекера дополнительных устройств имеют разные размеры. Если в это гнездо вставляется штекер меньшего размера, то под действием вибраций, вызванных движением автомобиля по неровностям дороги, он может провернуться, что приводит к соприкосновению его минусовых контактов (усики) с положительным контактом гнезда прикуривателя, вызывая короткое замыкание и перегорание предохранителя F3.



Современные автомобили отличаются высочайшей надежностью, но в процессе эксплуатации и в них случаются поломки и неполадки. С одними могут справиться только на станции технического обслуживания, а другие можно решить самостоятельно и при этом, не затратив много время.

К проблемам, которые можно решить самостоятельно относится замена предохранителей. Выходят из строя они нечасто, но все-таки такое случается. К примеру, чаще других перегорают предохраняющие элементы прикуривателя и освещения. Возможно, это связано с высоким напряжением, проходящим через них. Если у вас по какой-то причине перестал работать один из потребителей, то не стоит сразу же направляться на СТО, можно попытаться решить проблему самостоятельно. Для этого достаточно знать расположение блоков с предохранителями и уметь ориентироваться в схеме. Это несложно и по силам даже начинающему автомобилисту.
